2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将,电压表示数将。(两空均选填“变大”、“变小”或“不变”)。
5.（2019青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼S出的气体中酒精浓度越大，R2的阻值，电压表示数。当电压表示数达到一定值时，检测仪发出报警信号。6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
9.（2019内江，17）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡开路（选填“L1”或“L2”）10.（2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。（以上两空均选填“变大”、“变小”或“不变”）
11.（2019昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。
12.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为A；当该金属丝两端电压降为0V时，它的电阻为Ω。13.（2019重庆A卷，12）图的电路中，电源电压可调，灯L上标有“6V6W”的字样，R1
的阻值为10Ω，滑动变阻器R2上标有“50Ω2A”的字样，两表的量程分别是0~3A和0~15V。闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______A。当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表。示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V。
14.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____V；S1、S3闭合，S2断开，电流表示数为_____A。
15.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V3W”字样。当电源电压为6V时，灯泡(选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为A。
16.（2019广安，27）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为V，灯L1、L2的阻值之比为。17.（2019巴中，26）如图所示的电路中，L1标有“6V3W，L2标有“3V3W”，闭合开关后，两灯均发光，此时电路的总电阻R总＝Ω，两电压表示数之比U1：U2＝；若将两灯并联后接入3V电路中，则两灯的实际功率之比P1：P2＝。（不计温度对灯丝电阻的影响）
18.（2019宜宾，12）如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。
19.（2019青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼S出的气体中酒精浓度越大，R2的阻值，电压表示数。当电压表示数达到一定值时，检测仪发出报警信号。20.（2019安徽，8）如图示为电阻A和B的I-U图象。若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是________V。
21.（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。电压表V与电流表A示数的比值。（均选填“变大”、“变小”或“不变”）
22.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2
此时电流表的示数为I2,则I1：I2=_____。23.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。装置中探头、金属杆和滑动变阻器滑片P相连。可上下移动。该装置利用了流体流速越大，压强越________的原理。现要求：当风吹过探头时。风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______.
24.(2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______Ω，通过电阻R2的电流是_______A，电阻R1
的电功率是_______W，在5min内整个电路消耗的电能是______J。
25.(2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1
的阻值为____Ω
26.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。27.（2019宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。如图是一种
自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端。
28.(2019衡阳，22)如图所示，R为定值电阻、R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现○V1表示数从2V变化到6V，而○V2表示数从4V变化到0，则电流表示数从0.2A变化到____A，R＝___Ω
29.(2019娄底，15)某小灯泡上标有“6V6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
30.(2019益阳，20)如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω。R2为定值电阻，阻值为20Ω。R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U=V。当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为J。31.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
32.（2019成都，B卷6）初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀。(1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是。
A.移动滑片P时.电路的总电阻没有变化B.当所测身高越大时,电压表的示数越小C.电压表的示数变化量跟身高变化量不成正比D.电压表的示数不能由零变化到最大刻度值(2)在老师的引导下,同学们设计出了正确的电路.是图四个电路中的电路。
2019年中考物理真题集锦专题五十六：欧姆定律(含答案)

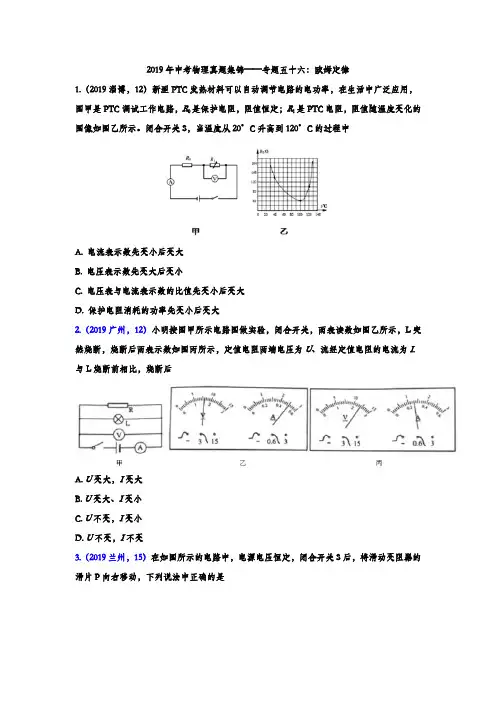

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019年中考物理真题集锦——专题五十六：欧姆定律(word版含答案).doc
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019年中考物理真题集锦专题五十六：欧姆定律(含答案)

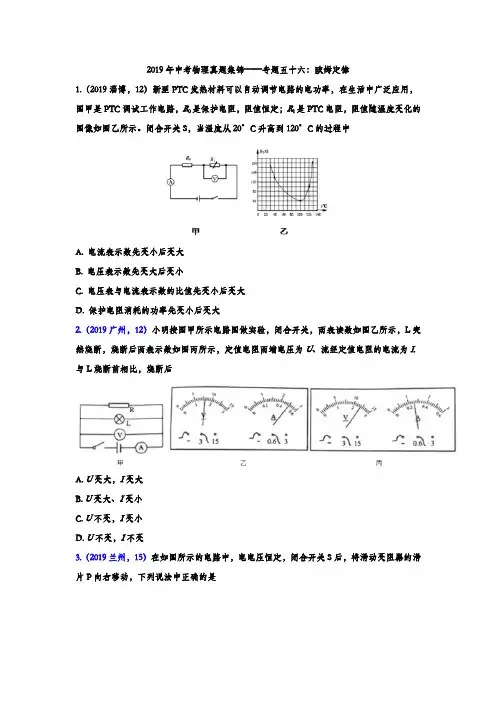

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019年中考物理真题集锦专题五十六：欧姆定律(含答案)

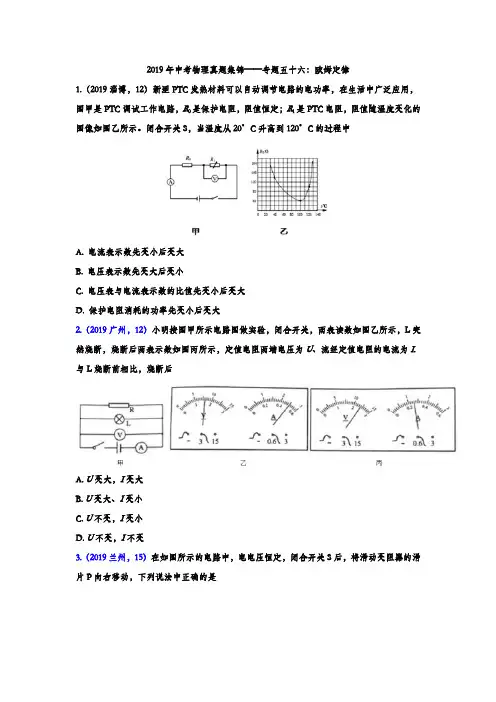

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
2019中考必备：中考物理分类精粹专题十五：欧姆定律(全解全析)

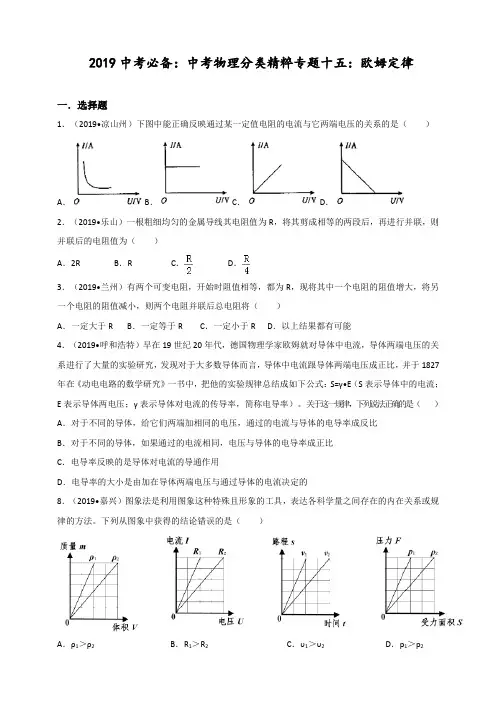

2019中考必备：中考物理分类精粹专题十五：欧姆定律一．选择题1．（2019•凉山州）下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（）A． B．C． D．2．（2019•乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C．D．3．（2019•兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于R C．一定小于R D．以上结果都有可能4．（2019•呼和浩特）早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率）。
关于这一规律，下列说法正确的是（）A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的8．（2019•嘉兴）图象法是利用图象这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法。
下列从图象中获得的结论错误的是（）A．ρ1＞ρ2 B．R1＞R2 C．υ1＞υ2 D．p1＞p29．（2019•台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5伏不变C．滑动变阻器阻值变化范围为1欧～5欧D．将R x从5欧换成10欧后，应将滑片P向左移9题10题11题10．（2019•赤峰）如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是（）A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U211．（2019•攀枝花）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．1：3 B．3：1 C．3：4 D．4：312．（2019•达州）甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A．则短路位置离甲地（）A．18km B．15km C．12km D．10km12题13题14题13．（2019•眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1 B．1：2 C．3：2 D．2：314．（2019•常德）如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。
2019年中考复习真题汇编专项复习 欧姆定律 第1节 欧姆定律及相关计算(有详解答案)

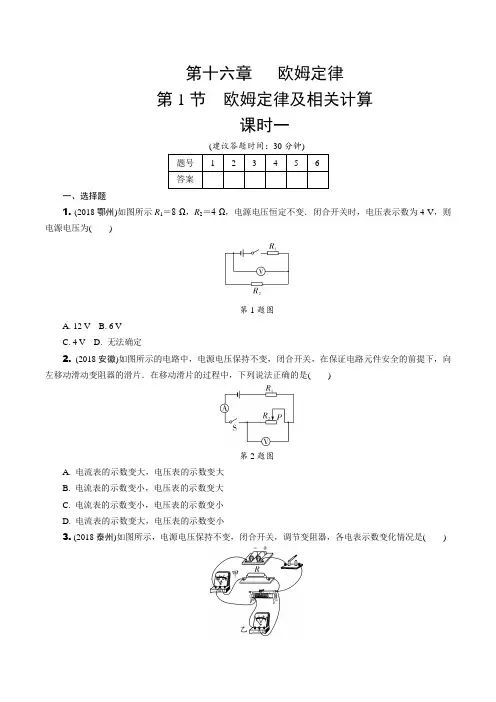

第十六章欧姆定律第1节欧姆定律及相关计算课时一(建议答题时间：30分钟)一、选择题1. (2018鄂州)如图所示R1＝8 Ω，R2＝4 Ω，电源电压恒定不变．闭合开关时，电压表示数为4 V，则电源电压为()第1题图A. 12 VB. 6 VC. 4 VD. 无法确定2.(2018安徽)如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，下列说法正确的是()第2题图A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变大C. 电流表的示数变小，电压表的示数变小D. 电流表的示数变大，电压表的示数变小3. (2018泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是()第3题图A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变4. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则( )第4题图A. 电流表示数减小，电压表示数不变B. 电流表示数增大，电压表示数不变C. 电流表示数减小，电压表示数减小D. 电流表示数增大，电压表示数增大5. (2018攀枝花)如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都正常发光，甲、乙两个电表的示数之比是4∶3.此时灯L1和L2的电阻之比为()第5题图A. 1∶3B. 3∶1C. 3∶4D. 4∶36. (2017临沂)如图是电阻甲和乙的I－U图像．小明对图像信息作出的判断，正确的是()第6题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为2.5 V时，其电阻值为10 ΩC. 将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD. 将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A二、填空题7. (2018广安)如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________．第7题图8. (2017绥化)电阻R1＝10 Ω、R2＝20 Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1∶I2＝__________，它们两端的电压之比U1∶U2＝__________．9. (2018安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是________V；当开关S3断开，S1、S2都闭合时，电流表的示数是________A.第9题图三、实验与探究题10. (2018湘潭)用图甲所示的电路来“探究电流与电压的关系”．(1)根据图甲，将图乙中的器材连接成完整电路．(电源电压为3 V，R1的规格为“20 Ω 1 A”，R的阻值约为10 Ω)第10题图(2)连接好电路后，开关闭合前，应将滑片移至滑动变阻器的________(选填“a”或“b”)端，闭合开关，缓慢移动滑片，发现电压表有示数且始终为 3 V，电流表示数始终为零，可能是定值电阻R处发生了________(选填“断路”或“短路”)故障．(3)排除故障后，改变滑片位置，记录数据，如表一所示，第4次实验时，电流表示数如图丙所示，为________A.表一(4)分析数据可得：当电阻不变时，电阻中的电流与它两端的电压成________．该电阻的阻值为_______Ω.四、计算题11.(2018北京)如图所示，电源两端电压U为9 V并保持不变，电阻R1阻值为10 Ω.闭合开关S后，电流表的示数I为1.2 A．求：(1)电流表的示数I1；(2)电阻R2的阻值．第11题图12. (2017天津)如图所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图所示．求：(1)电源电压；(2)滑动变阻器的最大阻值．第12题图课时二(建议答题时间：30分钟)一、选择题1. (2017青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为()A. 0.25 A 5 ΩB. 0.25 A20 ΩC. 1 A 5 ΩD. 1 A20 Ω2.(2018玉林)为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．接通电源，当传感器酒精浓度增大时，下列说法正确的是()第2题图A. 电流表的示数变小B. 电压表的示数变大C. 电流表的示数与电压表的示数的比值变小D. 电流表的示数与电压表的示数的比值变大3. (2018莱芜)如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a端向b端移动的过程中，下列判断正确的是()第3题图A. 电压表的示数变大B. 电流表的示数变小C. 电压表的示数与电流表的示数之比变大D. 电压表的示数与电压表的示数之差变大4. (2018恩施州)如图所示，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数．再断开S2，同时闭合S1和S3，此时()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变大，电压表示数变小C. 两表示数均变小D. 两表示数均变大5. (2017玉林、崇左)如图所示，电源电压为3 V且保持不变，滑动变阻器R标有“1 A15 Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4 A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是()第5题图A. 向左移动滑动变阻器的滑片P时灯泡变亮B. 滑片P在最右端时通过干路中的电流是0.9 AC. R接入电路的阻值变化范围是5 Ω～15 ΩD. 电路总电阻的最大值为5 Ω二、填空题6. (2018达州)两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A.7. (2018绥化)如甲图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系图像如乙图所示，电压表的示数U与R的阻值关系图像如丙图所示．则R0的阻值为________Ω，电源电压为________V.第7题图三、实验与探究题8.在探究电流与电阻关系的实验中，所用器材如下：两节新干电池、电流表、电压表、定值电阻(10 Ω、20 Ω、40 Ω各一只)、开关、滑动电阻器、导线若干．第8题图(1)请根据图甲，用笔画线将实物图乙连接完整；(2)当滑动变阻器的滑片移动到最大阻值处时，闭合开关，发现电压表示数很大，电流表无示数，其原因可能是________________；(3)排除故障后，更换不同定值电阻进行实验，测得数据填入下表中，第一次电流表的示数如图丙所示，读数为________A，实验过程中应保持电压表示数为________V不变；(4)根据表格中数据可得出实验结论：当导体两端电压一定时，通过导体的电流与其电阻成________(选填“正比”或“反比”)；(5)根据表格中的数据判断所选用的滑动变阻器可能是________(选填“A”或“B”)．A. “50 Ω0.5 A”B. “10 Ω 1 A”四、计算题9.如图所示，R1＝10 Ω，小灯泡L的规格为“2.5 V0.5 A”，电源电压保持不变．求：(1)小灯泡正常发光时的电阻；(2)当S1闭合，S2、S3都断开时，小灯泡L恰好正常发光，求电源电压；(3)当S1、S2、S3都闭合时，电流表示数变为0.9 A，求R2的阻值．第9题图10. (2017深圳)如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V保持不变．(1)当托盘为空时，R2电阻________．(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值．(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．第10题图核心素养提升1.(2018达州)甲乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地()第1题图A. 18 kmB. 15 kmC. 12 kmD. 10 km第2节电阻的测量(建议答题时间：30分钟)1. (2018铜仁)小宇在测电阻R x阻值的实验中，设计出了如图甲所示的电路，图乙是未连接完整的实物图．第1题图(1)根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接完整．(2)连接完整后，闭合开关前，滑动变阻器的滑片P应向________(选填“a”或“b”)端移动．(3)将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出R x的数学表达式：R x＝________.(4)实验中进行多次测量并求平均值的目的是：________________．(5)该实验装置还可以测量R x的____________．2. (2018宁夏改编)如图所示，小明进行“伏安法测量电阻”的实验：第2题图(1)请帮助小明根据电路图甲将实物电路乙连接完整(导线不能交叉)．(2)电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到______(选填“A”或“B”)端．(3)小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路故障原因可能是________________．(4)小明排除故障后，调节滑动变阻器，当电压表读数为2.6 V时，电流表的示数如图丙所示，则该定值电阻的阻值是________Ω.3. (2018绥化)甲图是实验小组用伏安法测未知电阻R x的实物电路，电源电压未知但恒定，已知滑动变阻器的最大阻值为R.(电阻均不受温度影响)第3题图(1)在甲图中找出连接错误的一根导线，并在导线上画“”，用笔画线代替导线将实物图连接正确．(所画的导线要用实线，不可用虚线，导线不能交叉)(2)连接电路时开关应________，滑动变阻器的滑片应位于________(选填“左”或“右”)端；(3)该实验的原理是______________．(4)在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如乙图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整；①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；②再________________________，读出此时电压表的示数，记为U2；③则未知电阻R x＝________．4. (2018乐山)在测量标有电压为3.8 V的小灯泡电阻的实验中，电源电压恒为6 V.第4题图(1)小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误．请你按要求在图中将需要改错的导线画“”，并补画出正确的导线．要求：闭合开关后，当滑动变阻器滑片向左移动时，电流表示数增大．(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数为3.8 V时，电流表示数如图乙所示，其示数为________A，此时小灯泡的电阻为________ Ω，额定功率为________W．(保留小数点后两位)(3)在提供的滑动变阻器中，分别有规格为A(5 Ω 2 A)、B(20 Ω 1 A)、C(100 Ω0.1 A)，则应选择________(选填“A”、“B”或“C”)．(4)小明同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，通过图像可以发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻随温度的升高而________(选填“增大”“不变”或“减小”)．5. (2017临沂)小明用“伏安法”测额定电压为2.5 V的小灯泡的灯丝电阻，他设计的实验电路如图甲所示．第5题图(1)请用笔画线代替导线将图乙中的实物电路连接完整(滑片P向B端滑动时灯泡变亮)．(2)闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是____________________________________________．(3)排除电路故障后，小明实验过程中记录的数据如下表所示，其中第2次实验时的电流表示数如图丙所示，则通过小灯泡的电流为________A.(4)小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这种做法________(选填“合理”或“不合理”)．6. (2018广西北部湾经济区)在测量小灯泡电阻的实验中，小灯泡的额定电压为2.5 V.第6题图(1)为了测量更精确，电压表应选择的量程是0～________(选填“3”或“15”)V.(2)小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡________(选填“短路”或“断路”)．(3)排除故障后，调节滑动变阻器滑片，使电压表示数为 2.5 V，此时电流表的示数如图乙所示，为________A.(4)接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示.综合分析可知，实验中滑动变阻器的滑片逐渐向________(选填“左”或“右”)端滑动；随着灯丝温度降低，小灯泡的电阻值变________(选填“大”或“小”)．(5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率．已知滑动变阻器R第6题图丙的最大阻值为R0，小灯泡的额定电压为U额，请完成下列的实验步骤：1①只闭合开关S、S1，调节R1的滑片，使电压表的示数为U额．②接着________________________________________________________________________．③再将R1的滑片调至最左端，记下电压表的示数为U1，将R1的滑片调至最右端，记下电压表的示数为U2，小灯泡额定功率的表达式：P额＝______(用R0、U额、U1、U2表示)．专项三电路故障分析(建议答题时间：15分钟)1. (2018泰安)如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是()第1题图A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 开关S接触不良2.(2018怀化)如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()第2题图A. 电流表断路，并且L1、L2灯丝断了B. L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路3.(2018徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是()第3题图A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路4. (2018西宁)如图所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表与电压表均有读数，则故障原因可能是()第4题图A. L1断路B. L1短路C. L2断路D. L2短路5.(2018盐城)在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同．为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化．由此可以推断()第5题图A. L1一定短路B. L2一定断路C. L1短路，同时L2断路D. 检测导线一定断路6. (2018扬州)如图所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()第6题图A. 灯L1发生断路B. 灯L2发生断路C. 灯L1发生短路D. 灯L2发生短路7.(2018南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是()第7题图A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路8. (2018本溪)如图所示电路中，电源电压恒定，灯L1标有“6 V 6 W”，L2标有“6 V 3 W”．闭合开关后，发现有一盏灯正常发光，另一盏灯发光较暗，但电压表示数为零．则正常发光的是灯________，电源电压为________ V，电压表示数为零的原因是________________．(忽略灯丝电阻的变化)9. (2018上海)在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的求数为U0，电路正常工作，一段时间后，观察到一个电表示数变小，另一个电表的示数变大，若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相应的故障．________________________________________________________________________参考答案及解析第1节欧姆定律及相关计算课时一1. A2. D【解析】当滑片向左移动时，滑动变阻器接入电路的阻值减小，即总电阻减小，由欧姆定律I＝UR可知电路中的电流变大，即电流表的示数变大；根据串联电路电阻的分压特点可知，滑动变阻器接入电路的电阻变小时分得的电压变小，即电压表的示数变小．故选D.3.D【解析】由题图可知，定值电阻R与滑动变阻器并联，甲为电流表测干路电流，乙为电压表测量电源电压；闭合开关，滑片向右移动时，电源电压不变，乙表的示数不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知通过滑动变阻器的电流变小，由于并联电路中各支路互不影响，故移动滑片的过程中电阻R所在支路电流大小不变，由并联电路的电流规律可知干路电流减小，即甲表的示数减小，A错误、D正确；同理可得滑片向左移动时，乙表的示数不变，甲表的示数增大，B、C错误．故选D.4. A【解析】闭合开关S1和S2，电路中R1与R2并联，电流表测量干路电流，电压表测量电源电压；现只将S2断开，电路变为只有R1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变，又因为电路中的总电阻变大，根据欧姆定律可知，通过电路的电流变小，即电流表的示数变小．故选A.5. A 【解析】如果甲乙任何一个为电流表，将会形成短路，所以甲乙都为电压表，此时灯L 1、L 2串联，电压表甲测量电源电压，电压表乙测量L 2两端电压；已知甲、乙两个电表的示数之比是4∶3，即U ∶U 2＝4∶3；所以灯L 1、L 2两端电压之比为U 1∶U 2＝(U －U 2)∶U 2＝(4－3)∶3＝1∶3；根据串联电路中的电压与电阻成正比，可得L 1、L 2的电阻之比R 1∶R 2＝U 1∶U 2＝1∶3，故选A.6. C 【解析】由图像可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝U R 得，R 乙＝U 乙I 乙＝2.5 V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各用电器两端的电压之和，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，通过乙的电流为I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I ＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．故选C.7. 6 4∶1 【解析】由题图甲可知R 1与R 2串联在电路中，测量R 2两端的电压，电压表测量电源两端的电压，两电压表示数指针均如题图乙所示，则应为大量程，应为小量程，所以电源电为7.5 V ，R 2两端电压为1.5 V ，R 1两端的电压为7.5 V －1.5 V ＝6 V ，由欧姆定律可得R 1∶R 2＝U 1∶U 2＝6 V ∶1.5 V ＝4∶1.8. 1∶1 1∶2 【解析】根据串联电路中电流处处相等的规律，因此通过两电阻的电流相等，电流之比为1∶1，根据串联电路分压原理可知，它们两端电压之比等于电阻之比为1∶2.9. 9 0.45 【解析】当S 3闭合，S 1、S 2断开时，此时R 1、R 2串联接入电路，电路总电阻R ＝R 1＋R 2＝30 Ω＋60 Ω＝90 Ω，电路中电流为0.1 A ，则电源电压U ＝IR ＝0.1 A ×90 Ω＝9 V ；当S 3断开，S 1、S 2闭合，此时R 1、R 2并联接入电路，电流表测干路电流，R 1和R 2的总电阻R 并＝R 1R 2R 1＋R 2＝30 Ω×60 Ω30 Ω＋60 Ω＝20 Ω，则电流表示数为I ＝U R 并＝9 V 20 Ω＝0.45 A. 10. (1)如答图所示 (2)b 断路 (3)0.2 (4)正比 10【解析】(1)电源电压为3 V ，故电压表选0～3 V 量程，电阻R 的右接线柱与电压表“3”接线柱相连，滑动变阻器应“一上一下”接入电路，由图甲可知，应将电流表的负接线柱与滑动变阻器的左下接线柱相连，如答图所示；(2)开关闭合前，滑动变阻器滑片要位于阻值最大处，即b 端；电压表有示数，说明电压表和电源是连通的，电流表没有示数，可能电路出现了断路，因此可能是定值电阻断路；(3)由(1)知电流表接小量程，故其读数为0.2 A ；(4)分析表中数据，电压和对应的电流的比值是一个定值，所以电阻一定时，电流和它两端的电压成正比，电阻为R 1＝U 1I 1＝1.0 V 0.1 A＝10 Ω，同理得R 2＝10 Ω，R 3＝10 Ω，R 4＝10 Ω，R 5＝10 Ω，电阻R ＝R 1＋R 2＋R 3＋R 4＋R 55＝10 Ω. 11. 解：(1)R 1与R 2并联．根据欧姆定律可知 I 1＝U R 1＝9 V 10 Ω＝0.9 A(2)R 2所在支路的电流为 I 2＝I －I 1＝1.2 A －0.9 A ＝0.3 A ，电阻R 2的阻值 R 2＝U I 2＝9 V 0.3 A＝30 Ω 12. 解：(1)当滑动变阻器滑片P 移动到a 端时，电路中的电流为0.6 A ，此时只有电阻R 1接入电路中，则电源电压为U ＝I 1R 1＝0.6 A ×10 Ω＝6 V(2)当滑动变阻器滑片P 移动到b 端时，滑动变阻器接入电路中的阻值最大，由图乙可知，滑动变阻器两端电压为4 V ，电路中电流为0.2 A ，滑动变阻器的最大阻值为R 2＝U 2I 2＝4 V 0.2 A＝20 Ω课时二1. B2. D 【解析】由题图甲可知，两电阻串联，电压表测气敏电阻R 两端的电压，电流表测量电路中的电流．当传感器酒精浓度增大时，由题图乙可知，气敏电阻R 的阻值减小，电路中总电阻变小，由欧姆定律I ＝U R可知，电路中电流变大，即电流表示数变大，A 错误；由U ＝IR 可知，定值电阻两端的电压变大，由串联电路电压原理可知，气敏电阻两端的电压变小，即电压表示数变小，B 错误；因电流表示数变大，电压表示数变小，故电流表示数与电压表的示数的比值变大，C 错误、D 正确．故选D.3. D 【解析】由电路图可知，闭合开关S ，R 1与R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，电压表测电源两端的电压，将滑动变阻器R 2的滑片P 由a 端向b 端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R 可知，电路中的电流变大，即电流表的示数变大，选项B 错误；由公式U 1＝IR 1可知，R 1两端的电压U 1变大，即电压表与电压表之差变大，选项D 正确；再由串联电路中电压的规律可知，滑动变阻器R 2两端的电压U 2＝U －U 1，因为R 1两端的电压U 1变大，所以R 2两端电压U 2变小，即电压表的示数变小，选项A 错误；电压表的示数与电流表的示数之比等于R 2接入电路的阻值，R 2的阻值变小，因此二者之比变小，选项C 错误．故选D. 4. D 【解析】由电路图可知，当闭合S 2，断开S 1和S 3，两电阻串联，电压表测R 两端的电压，电流表测的是流过电路的电流，当断开S 2，同时闭合S 1、S 3，两个电阻并联，电流表测流过R 的电流，此时电压表测的是电源电压，因此电压表示数变大，电流表示数也变大. 故选D.5. D 【解析】由题图可知，滑动变阻器R 与灯泡L 并联接入电路中，并联电路中各支路两端电压都相等，滑片P 向左移动时，对灯泡这一支路没有影响，A 错误；滑片P 在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为：I ＝I R ＋I L ＝U R ＋I L ＝3 V 15 Ω＋0.4 A ＝0.6 A ，B 错误；根据滑动变阻器“1 A 15 Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过1 A ，所以滑动变阻器接入电路的最小阻值R min ＝U I max＝3 V 1 A＝3 Ω，则R 接入电路的阻值变化范围是3 Ω～15 Ω，C 错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大R 总max ＝U I min ＝U IR min ＋I L ＝ 3 V 0.2 A ＋0.4 A ＝5 Ω，D 正确．故选D. 6. 15 9 1.5 【解析】两电阻串联，其等效电阻的阻值为两电阻之和，即5 Ω＋10 Ω＝15 Ω；由题知，两电阻允许通过的最大电流分别为I 1＝1 A ，I 2＝0.6 A ，两只定值电阻串联时，因串联电路中各处的电流相等，且I 1>I 2，所以，电路的最大电流I ＝I 2＝0.6 A ，因串联电路中总电阻等于各分电阻之和，所以，由I ＝U R可得，两端允许加的最大电压U ＝I (R 1＋R 2)＝0.6 A ×(10 Ω＋5 Ω)＝9 V ；两电阻两端允许所加的最大电压分别为U 1＝I 1R 1＝1 A ×5 Ω＝5 V ，U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V ，因并联电路中各支路两端的电压相等，所以，电路两端的最大电压U ′＝U 1＝5 V ，此时通过R 1的电流I 1＝1 A ，此时通过R 2的电流I 2′＝U ′R 2＝5 V 10 Ω＝0.5 A ，因并联电路中干路电流等于各支路电流之和，所以，干路中允许通过的最大电流I ′＝I 1＋I 2′＝1 A ＋0.5 A ＝1.5 A.7. 10 24 【解析】当滑动变阻器接入电路的电阻为20 Ω时，电路电流为I 1＝0.8 A ，滑动变阻器两端的电压U 1＝I 1R ＝0.8 A ×20 Ω＝16 V ，设电源电压为U ，则R 0两端的电压U 2＝U －U 1＝U －16 V ，R 0的阻值为R 0＝U 2I 1＝U －16 V 0.8 A；电压表示数为U ′2＝6 V 时，滑动变阻器接入电路的电阻为30 Ω，电路中电流为I 2＝U －U ′2R 滑′＝U －6 V 30 Ω，电阻R 0＝U 2′I 2＝6 V ×30 ΩU －6 V，解得U ＝24 V ，R 0＝10 Ω. 8. (1)如答图所示 (2)定值电阻R 断路 (3)0.2 2 (4)反比 (5)A第8题答图9. 解：(1)小灯泡正常发光时的电阻R L ＝U 额I 额＝2.5 V 0.5 A＝5 Ω (2)当S 1闭合，S 2、S 3都断开时，R 1与L 串联，小灯泡L 正常发光，I ＝I 额＝0.5 A ，电源电压 U ＝I (R L ＋R 1)＝0.5 A ×(5 Ω＋10 Ω)＝7.5 V(3)当S 1、S 2、S 3都闭合时，R 1、R 2并联，L 被短路，干路电流I 总＝0.9 A ．通过R 1的电流I 1＝U R 1＝7.5 V 10 Ω＝0.75 A通过R 2的电流I 2＝I 总－I 1＝0.9 A －0.75 A ＝0.15 A ，R 2的阻值R 2＝U I 2＝7.5 V 0.15 A＝50 Ω 10. 解：(1)500 Ω(2)当托盘为空时，电阻R 2＝500 Ω，电流表示数为I 1＝0.01 A ，所以此时电路中总电阻大小为R 总1＝U 电I 1＝ 6 V 0.01 A＝600 Ω，所以R 1＝R 总1－R 2＝600 Ω－500 Ω＝100 Ω (3)放入某物体后，电流表示数为I 2＝0.02 A ，所以此时电路中总电阻大小为R 总2＝U 电I 2＝ 6 V 0.02 A＝300 Ω，所以此时压敏电阻R 2＝R 总2－R 1＝300 Ω－100 Ω＝200 Ω，由乙图数据可以得到此时物体质量为600 g核心素养提升1. A 【解析】已知输电线的电阻与其长度成正比，设1 km 输电线的电阻为R 0，设导线的短路位置离甲地的距离为s ，则短路位置离乙地为30 km －s ，则R AB ＝2sR 0，R CD ＝2×(30 km －s )R 0，由欧姆定律得U ＝I AB R AB ，U ＝I CD R CD ，所以I AB R AB ＝I CD R CD ，即0.2 A ×2 s R 0＝0.3 A ×2×(30 km －s )R 0，解得s ＝18 km.故选A.。
