电力系统中的并联电抗器有何作用
电抗器有什么作用？
电抗器有什么作⽤？电抗器有什么作⽤？▲电抗器也被称为电感器。
电抗器可以把电能通过⾃⾝的线圈和铁芯变为磁能，并且会将能量储存起来，所以电抗器属于⼀种储能元件。
电抗器还可以控制电流的增减变化。
从电路原理分为串联与并联。
它们可以实现限流与滤波，从形式上分为输⼊电抗器和输出电抗器。
不同类型的电抗器有不同的作⽤。
如果⼯⼚的电器设备有中频、⾼频电炉等⼤功率、⾼频率的设备，另外还有变频器设备或者伺服驱动器及伺服电机，并且这些电器设备达到⼀定数量，且功率之和⼤，都要在电器设备中加上电抗器。
这样可以减少谐波⼲扰和这些设备在使⽤过程中，向供电线路再次提供谐波等。
也就是说电抗器可以最⼤限度保护设备，提⾼设备的稳定性。
选择电抗器主要是看它的额定电压、额定电流与功率。
▲这⾥本⼈浅谈⼀下变频器设备中的输⼊、输出电抗器，见下图所⽰。
友情提⽰：输⼊电抗器是变频器R、S、T和三相交流电源的L1、L2、L3；输出电抗器是接在变频器的输出U、V、W和变频电机中间。
这种应⽤于变频器中的电抗器，就输⼊电抗器来说，它能有效抑制电⽹电压突变和操作过电压引起的电流冲击；有效保护变压器，并能够改善变压器的功率因数；抑制变频输⼊电⽹的谐波电流。
⽽输出电抗器作⽤则是可以降低点击的噪声，降低涡流损耗，降低输⼊⾼次谐波造成的漏电流，特别是变频器与变频电机距离⽐较远时的情况，输出端出线的对地电容⽽导致的对地漏电电流；这样它⽤于平滑滤波，降低瞬态电压dv/dt，延长变频电机寿命；最⼤限度保护了变频器内部的功率开关器件。
变频器电抗器容量既不是越⼤越好，也不是越⼩越好，要确认变频器或变频电机的功率，确认系统电压，常规默认系统电压为380V。
♥电⼒电⽹系统使⽤的电抗器种类繁多，其中电⽹采⽤的电抗器，实际上是⼀个没有导磁材料的空⼼电感线圈。
它可以根据需要布置为垂直、⽔平或品字形三种装配形式。
随着电⼒系统的⽇益发展，短路容量不断增加，这就使⼀些断路器的遮断容量明显不⾜，为此必须将短路容量加以限制，以选择⼀些轻型断路器。
电抗器有什么作用？
电抗器有什么作⽤？
电抗器是⼀种⾮常重要的电⽓装置，在电⼒系统中被⼴泛应⽤。
随着电⼒系统不断发展，对电抗器性能要求越来越⾼，在众多电⼒系统场合中更加希望电抗器的电抗值可以根据实际需求来调节或控制。
于是按照其特性区别；有固定电抗器和可控电抗器。
固定电抗器在⼯作过程中其电抗值恒定不变。
可控电抗器在⼯作过程中其电抗值可以根据实际需要⽽改变。
在特殊情况下，可控电抗器的优越性是固定电抗器⽆法⽐拟的。
可控电抗器可以根据运⾏⼯况实时调节⾃⾝容量，为了稳定系统电压和⽆功功率的控制，⽬的是改善电能质量及提供系统稳定性。
例如⼤型电机软启动的启动电抗器、超⾼压输电线路限制容升和⽆功补偿的并联⾼压电抗器等应⽤。
电抗器有什么作⽤
电抗器作为⼀种电⽓装置，在电⼒系统中起到的作⽤，可以限制⼯频过电压、限制操作过电压、限制短路电流及平波、潜供电流抑制、线路容性充电功率等。
可控电抗器的类型有机械可调电抗器、磁控电抗器、PWM控制电抗器、晶闸管控制电抗器、超导可控电抗器等。
电抗器的作用
电路中电抗器一般有两个作用：①抑制浪涌电压、电流；②抑制谐波电流;1. 抑制浪涌：在大功率电力电子电路中,合闸瞬间,往往产生一个很大的冲击电流浪涌电流,浪涌电流虽然作用时间短,但峰值却很大;比如,电弧炉、大型轧钢机,大型开关电源,UPS电源,变频器等,开机浪涌电流往往超过正常工作电流的100倍以上;在输入侧串接电抗器,能有效的抑制这种浪涌电流;『合闸瞬间,电抗器呈高阻态相当于开路』;2. 抑制谐波电流随着电力电子技术的广泛应用,我们的电网中增加了大量的非线性负载,比如,AC－DC电源,UPS,变频器等,它们都是以开关方式工作的;这些以开关方式工作的用电设备,往往变成了谐波电流的发生源,“污染”电网,使电网电压波形畸变;谐波的危害之一便是中心线过载发热燃烧;电抗器的接入,能有效抑制谐波污染;电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器;串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波; 220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的;可以通过调整并联电抗器的数量来调整运行电压;超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括：1轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压; 2改善长输电线路上的电压分布; 3使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动同时也减轻了线路上的功率损失; 4在大机组与系统并列时降低高压母线上工频稳态电压,便于发电机同期并列; 5防止发电机带长线路可能出现的自励磁谐振现象; 6当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用; 电抗器的接线分串联和并联两种方式; 串联电抗器通常起限流作用,并联电抗器经常用于无功补偿; 目前主要用于无功补偿和滤波． 1.半芯干式并联电抗器：在超高压远距离输电系统中,连接于变压器的三次线圈上;用于补偿线路的电容性充电电流,限制系统电压升高和操作过电压,保证线路可靠运行; 2.半芯干式串联电抗器：安装在电容器回路中,在电容器回路投入时起合闸涌流作用并抑制谐波。
电抗器的作用
电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。
电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
电抗器最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
电抗器的作用
电抗器的作用电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7 种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值;也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电。
电抗器概念
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。
（4）在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。
（5）防止发电机带长线路可能出现的自励磁谐振现象。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

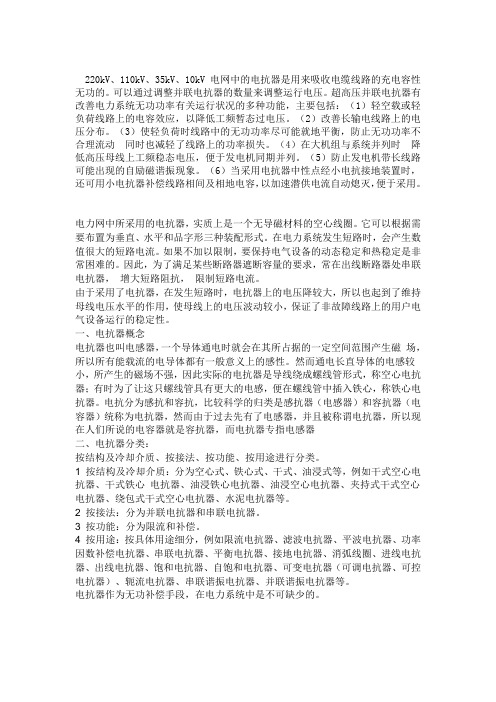

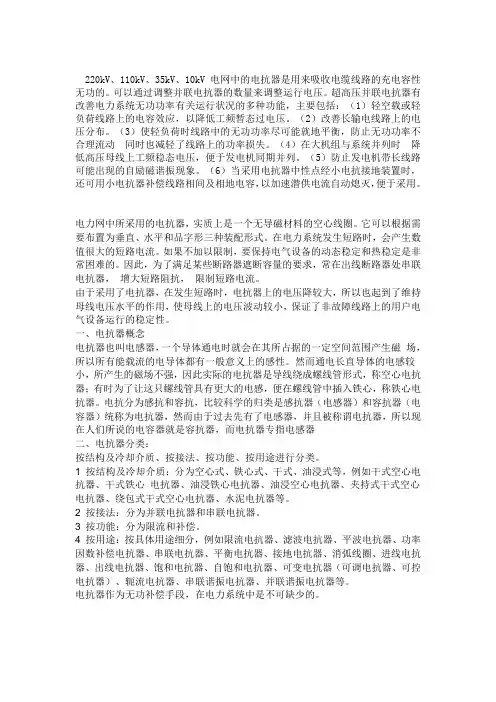

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。
500kV并联电抗器
并联电抗器
500kV并联电抗器各项指标在国内外达到了先进水平：
❖ 损耗
90kW
❖ 最大振动 50µm（峰-峰）
❖ 噪声
73dB（A）
❖ 局放 90pC
❖ 无局部过热
❖
设备研制、技术水平及成果应用情况
❖ 饼式线圈首端为加强绝缘,并采用内屏连续和纠结的混和结构,提高了产品 的电气强度,线圈幅向采用交错排列的轴向油道,大大增加了散热效果降低 温声；
❖ 油箱为梯形顶加强式结构,加强铁中充满阻尼物质,降低振动,可降低噪声 5dB左右；
❖ 采用集中散热方式,所有管路与油箱采用波纹膨胀节的软连接,方便安装,减 少漏点,降低了振动传递；
BKD-50000/500 1998年研发设计沈变第一台
运行于黑龙江方正变电站
BKD-50000/500 500kV并联电抗器
出口非洲的三相并联电抗器
可控并联电抗器
并联电抗器技术参数
产品型号：BKD-50000/500 型号说明：BK--并联电抗器 D—单相
50000-容量（kVar）500-电压等级（kV） 型式 ：户外、单相﹑油浸、间隙铁芯 冷却方式：油自然循环空气冷却 （ONAN）
制造了约500台500kV并联电抗器。
铁心结构
形式：单相三柱
铁心材料：高导磁率、 低电导率超薄晶粒取向 冷轧硅钢板，顺磁通剪 切；
气隙垫块材料：高强度 垫块；
铁心饼制造全真空压力 浇注。
上
轭
心 柱
旁 轭
线圈结构
两柱并联中部进线；首端绝缘加强， 内屏连续式+连续式线圈；
线圈油道结构
1—线圈 2—EK， 3—散热器 S—内外两侧竖直油道宽
电抗器作用
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
浅谈220kV并联电抗器设计要点
浅谈 220kV并联电抗器设计要点摘要：随着我国社会的不断进步，稳定的电力已经成为人们日常生活的重要需求，电气设备中电感元件是非常重要的部分，其中电感元件中的电抗器是一种应用广泛的变压器，电抗器的作用是防止系统中的短路电流，对于补偿系统的分布电流也有着十分有效的阻止效果。
在电感元件市场上，电抗器的规格和型号是非常多的，但其类型主要是铁心和干式空心，根据其作用分类，市场上比较常见有并联、限流、串联、阻尼、平波等电抗器。
在变压器种类中，电抗器具有特殊性，这是其产品特性决定的，与其它变压器的差异是应用电抗器时候需要注意的内容，其在结构设计、制造工艺中与普通变压器相比差异较大。
关键词：220kV；并联电抗器；设计要点引言：通常国家电网公司对于变压器类产品的质量问题会有相应的文件指南，在质量问题指南中电抗器这类变压器产品的质量问题是非常突出的，这些质量问题主要表现在噪音过大、散热性能低、局部放电等方面。
因此在设计电抗器的过程中，需要针对这些客观存在的问题进行纠正和解决，本文就220kV并联电抗器设计要点进行了研究，为提升电抗器的质量提供理论支持。
一、并联电抗器的内容研究在超高压输电线路的铺设过程中，其距离通常有数百、数千之长，因此对于变压器的稳定性需求较高，随着当前城市化的规模性发展，供电问题有着很大的挑战，电缆化方向成为城市供电的主流，这也使得系统的正常运行离不开补偿线路巨大的容性充电功率，而补偿线路与主电缆之间并联电抗器是基本的电感元件，这也是当前输电线路的基础配置。
并联电抗器的位置一般位于超高压输电线的末端，并作接地处理。
当前22OkV高抗变电站都有远距离输电的能力，这种情况下需要针对主要供电电缆进行相关电容补偿措施，主要操作便是无功补偿线路的并联，主线路的运行电压有很多种改变方法，其中一种便是并联电抗器数量的变化。
并联电抗器能够有效地改善电力系统无功功率运行情况，这点对于电力系统的稳定具有十分重要的作用，这些作用体现在并联电抗器能够有效的减小空载电容效应，轻负荷线路电容效应的增强，通常对于工频暂态过电压方面也有着十分重要的作用。
电抗器的作用
电路中电抗器一般有两个作用：①抑制浪涌（电压、电流）；②抑制谐波电流。
之老阳三干创作1. 抑制浪涌：在大功率电力电子电路中，合闸瞬间，往往发生一个很大的冲击电流（浪涌电流），浪涌电流虽然作用时间短，但峰值却很大。
比方，电弧炉、大型轧钢机，大型开关电源，UPS电源，变频器等，开机浪涌电流往往超出正常工作电流的100倍以上。
在输入侧串接电抗器，能有效的抑制这种浪涌电流。
『合闸瞬间，电抗器呈高阻态（相当于开路）』。
2. 抑制谐波电流随着电力电子技术的广泛应用，我们的电网中增加了大量的非线性负载，比方，AC－DC电源，UPS，变频器等，它们都是以开关方式工作的。
这些以开关方式工作的用电设备，往往酿成了谐波电流的发生源，“污染”电网，使电网电压波形畸变。
谐波的危害之一即是中心线过载发热燃烧。
电抗器的接入，能有效抑制谐波污染。
电力系统中所采纳的电抗器罕见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包含：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率分歧理流动同时也减轻了线路上的功率损失。
（4）在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。
（5）防止发电机带长线路可能出现的自励磁谐振现象。
（6）当采取电抗器中性点经小电抗接地装置时，还可用小电抗器抵偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采取。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经经常使用于无功抵偿。
目前主要用于无功抵偿和滤波． 1.半芯干式并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统中的并联电抗器有何作用
并联电抗器是电力系统中常用的一种电力补偿装置，它在电力系统中
起到了很重要的作用。
下面我将详细介绍并联电抗器的作用。
首先，并联电抗器可以用来降低电力系统的无功功率。
在电力系统中，无功功率是非常重要的指标之一、过多的无功功率会导致电网电压的不稳定，甚至引起电网的故障。
而并联电抗器通过提供无功功率，可以有效地
补偿电力系统中的无功功率。
通过控制并联电抗器的投入和退出，可以实
现电力系统的无功功率的平衡，提高电力系统的稳定性。
其次，并联电抗器可以提高电力系统的功率因数。
功率因数是衡量电
力系统能量传输效率的重要指标之一、功率因数越高，电力系统的能量传
输效率就越高。
而电力系统中负载的功率因数一般是滞后的，这就需要通
过并联电抗器来提高功率因数。
并联电抗器通过提供无功功率，可以在一
定程度上降低电力系统的滞后功率因数，从而提高电力系统的功率因数。
再次，并联电抗器可以降低电力系统的谐波含量。
电力系统中的谐波
是由非线性负载引起的，会对电力系统的正常运行产生不利影响。
谐波会
导致电压的畸变、电流的不平衡、电力设备的损坏等问题。
而并联电抗器
可以通过吸收谐波电流，降低电力系统的谐波含量，从而保护电力设备的
正常运行。
并联电抗器在降低谐波方面有着独特的优势，可以有效地改善
电力系统的谐波问题。
最后，并联电抗器可以提高电力系统的稳定性。
电力系统的稳定性是
保证电力系统正常运行的关键。
而电力系统中大量的无功功率会导致电网
电压的不稳定，从而影响电力系统的稳定性。
而并联电抗器通过提供无功
功率，可以有效地稳定电力系统的电压，提高电力系统的稳定性。
综上所述，并联电抗器在电力系统中起到了降低无功功率、提高功率因数、降低谐波含量和提高稳定性的作用。
通过合理地配置并联电抗器，可以提高电力系统的运行效率，保证电力系统的正常运行。
并联电抗器的应用可以有效地改善电力系统的各种问题，为电力系统的发展提供了重要的支撑。
