电工电子 第一章小结
第一章小结
1. 在电路中任选一点为参考点（称为零点或接地点），则某点到参考点的电压就叫做这一点的电位。
2. 电路元件上的电流和电压通常采用关联的参考方向，即假定电流的方向是从高电位端流向低电位端。在关联的参考方向下，若功率为正，表示该元件消耗功率，若功率为负，表示该元件提供功率。
3. 电压源提供的电压与负载（电流）无关，电流源提供的电流与负载（电压）无关。实际电源可以等效为一个电压源和一个电阻串联，也可以等效为一个电流源和一个电阻并联，这个电阻称为电源的内阻。它们之间的相互关系是：US = IS·RS。式中，US等于开路电压，IS等于短路电流，RS为电源内阻。
4. 基尔霍夫电流定理：任一时刻，流进一个节点电流等于流出一个节点的电流，或者说流进一个节点的电流代数和等于零。
5. 基尔霍夫电压定理：任一时刻，沿电路中的任何一个回路，所有支路的电压代数和恒等于零。
6. 支路电流法：分析电路时，可以把各支路电流设为未知量，然后根据基尔霍夫定理列方程求解。
7. 叠加定理：当线性电路中有几个独立电源共同作用（激励）时，各支路的响应（电流或电压）等于各个独立电源单独作用时在该支路产生的响应（电流或电压）的代数和（叠加）。某电源单独作用时，其它电压源应短路（电压为零），电流源应开路（电流为零）。
8. 戴维南定理：任何一个线性有源的二端网络，都可以看成是一个实际的电源，可以用一个电压源US和一个电阻RS相串联的电路模型来等效。电压源的电压US等于该有源二端网络的开路电压，电阻RS等于该有源二端网络化为无源二端网络（将网络中的所有独立电源去掉，即电压源以短路代替，电流源以开路代替）后的等效电阻。RS称为戴维南等效电阻。第二章小结
1.正弦交流信号的表达式为)sin(imtIi，)sin(umtUu
式中， Im(Um)、w和u (i)称为正弦量的三要素，分别称为振幅（最大值）、角频率、初始相位（初相）。

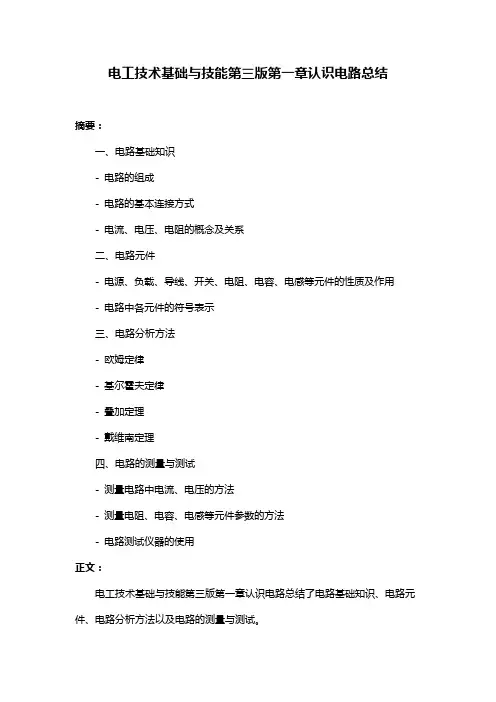

电工技术基础与技能第三版第一章认识电路总结
电工技术基础与技能第三版第一章认识电路总结
摘要：
一、电路基础知识
- 电路的组成
- 电路的基本连接方式
- 电流、电压、电阻的概念及关系
二、电路元件
- 电源、负载、导线、开关、电阻、电容、电感等元件的性质及作用
- 电路中各元件的符号表示
三、电路分析方法
- 欧姆定律
- 基尔霍夫定律
- 叠加定理
- 戴维南定理
四、电路的测量与测试
- 测量电路中电流、电压的方法
- 测量电阻、电容、电感等元件参数的方法
- 电路测试仪器的使用
正文：
电工技术基础与技能第三版第一章认识电路总结了电路基础知识、电路元件、电路分析方法以及电路的测量与测试。 首先，电路基础知识包括电路的组成、电路的基本连接方式、电流、电压、电阻的概念及关系。电路是由电源、负载、导线、开关、电阻、电容、电感等元件组成的电流路径。电路的基本连接方式有串联、并联、混联等。电流、电压、电阻是电路分析中最为基本的概念，它们之间的关系由欧姆定律描述。
其次，电路元件中电源、负载、导线、开关、电阻、电容、电感等元件的性质及作用，以及电路中各元件的符号表示。电源为电路提供电压，负载消耗电路中的电能，导线传输电能，开关控制电路通断，电阻限制电流，电容、电感对电路中的电流、电压产生影响。
再次，电路分析方法包括欧姆定律、基尔霍夫定律、叠加定理、戴维南定理等。欧姆定律描述电流、电压、电阻之间的关系；基尔霍夫定律用于分析复杂电路中的电流、电压分布；叠加定理可以将复杂电路分解为多个简单电路进行计算；戴维南定理用于求解电路中的等效电路。
最后，电路的测量与测试部分介绍了测量电路中电流、电压的方法，测量电阻、电容、电感等元件参数的方法，以及电路测试仪器的使用。
电子电工技术第三版课后答案
第一章习题答案
1.1 写出题图中有源支路的电压，电流关系式。
(a) (b) (c) (d)
题图
在题图中已知U2=2V , (1) 求 I,U1,U3,U4,Uac,(2) 比较a,b,c,d,e 各点电位的高低。
题图
在题图所示电路中Uab
(a) (b)
题图
求题图所示电路电压
2V 2Ω
U +
－ I
b a
－
+ 2V 2Ω
U +
－ I
b a
－ + U 2V +
－ － a
b + I
U 2V +
－ － a
b + I
2Ω 2Ω 2Ω 2Ω a b c d e
+ + + + － － － －
b 3V 3V 2Ω
2Ω 2Ω a
b 2V 2V 2Ω
2Ω 2Ω a
4V
b
I 2Ω 2Ω
2Ω 2Ω
2Ω
2Ω
12V 6V
3V
a
题
多量程直流电流表如题图所示，计算0-1,0-2及0-3各端点的等效电阻，即各挡的电流表内阻，已知表头等效电阻RA=15kΩ,各分流电阻R1=100Ω，R2=400Ω，R3=500Ω。
题图
两个额定值是110V,40W的灯泡能否串联后接到220V的电源上使用如果两个灯泡的额定电压相同，都是110V ，而额定功率一个是40W，另一个是100W,问能否把这两个灯泡串联后接在200V电源上使用,为什么
电子电工 第一单元
第1章 电路的基本定律与分析方法
【思1.1.1】(a) 图Uab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。
(b) 图Uab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(c) 图Uab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(d) 图Uab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。
【思1.1.2】根据KCL定律可得
(1) I2＝－I1＝－1A。
(2) I2＝0，所以此时UCD＝0，但VA和VB不一定相等，所以UAB不一定等于零。
【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。
【思1.1.4】(a) 图UAB＝U1＋U2＝－2V，各点的电位高低为VC＞VB＞VA。
(b) 图UAB＝U1－U2＝－10V，各点的电位高低为VB＞VC＞VA。
(c) 图UAB＝8－12－4×(－1)＝0，各点的电位高低为VD＞VB(VA＝VB)＞VC。
【思1.1.5】电路的电源及电位参考点如图1-1所示。当电位器RW的滑动触点C处于中间位置时，电位VC＝0；若将其滑动触点C右移，则VC降低。
【思1.1.6】(a) 当S闭合时，VB＝VC＝0，I＝0。
当S断开时，I＝1233＝2mA，VB＝VC＝2×3＝6V。
(b) 当S闭合时，I＝－63＝－2A，VB＝－321×2＝－2V。
当S断开时，I＝0，VB＝6－321×2＝4V。
【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。
可以根据元件电压与电流的正方向和功率的正、负来判别该元件是发出还是吸收功率。例如某元件A电压、电流的正方向按关联正方向约定，即将其先视为“负载模型”，如图1-2(a)所示，元件功率P＝UI。设U＝10V(电压实际方向与其正方向一致)，I＝2A(电流实际方向与其正方向一致)，U、I实际方向一致，P＝UI＝10×2＝20W＞0(P值为正)，可判断A元件吸收功率，为负载。设U＝10V(电压实际方向与其正方向一致)，I＝－2A(电流实际方向与其正方向相反)，U、I实际方向相反，P＝UI＝10×(－2)＝－20W＜0(P值为负)，可判断A元件发出功率，为电源。 电工技术与电子技术基础(第三版) • 2 •
J__《电工电子技术基础》电子教案_电工电子技术课件_第
《电工电子技术基础》电子教案_电工电子技术课件_第一章
第一章：电工电子技术概述
1.1 电工电子技术的定义与范围
1.2 电工电子技术的发展历程
1.3 电工电子技术在各领域的应用
1.4 学习电工电子技术的重要性
1.1 电工电子技术的定义与范围
介绍电工电子技术的概念
解释电工电子技术的范围
1.2 电工电子技术的发展历程
回顾电工电子技术的历史发展
分析电工电子技术的演变过程
1.3 电工电子技术在各领域的应用
探讨电工电子技术在电力系统中的应用
分析电工电子技术在电子设备中的应用
介绍电工电子技术在通信技术中的应用
1.4 学习电工电子技术的重要性
阐述电工电子技术在现代社会的重要性
分析学习电工电子技术的意义
《电工电子技术基础》电子教案_电工电子技术课件_第二章
第二章：电路基本概念与定律
2.1 电路的基本元素 2.2 电路的基本电路元件
2.3 电路的基本定律
2.4 电路的基本分析方法
2.1 电路的基本元素
介绍电路的基本元素：电源、导线、开关、负载等
2.2 电路的基本电路元件
介绍电路的基本电路元件：电阻、电容、电感等
2.3 电路的基本定律
介绍欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等
2.4 电路的基本分析方法
介绍节点分析法、支路分析法、叠加原理、戴维南-诺顿定理等
《电工电子技术基础》电子教案_电工电子技术课件_第三章
第三章：交流电路
3.1 交流电的基本概念
3.2 交流电路的分析方法
3.3 交流电路的功率计算
3.4 交流电路的谐波分析
3.1 交流电的基本概念
介绍交流电的定义、特点和表示方法
3.2 交流电路的分析方法
介绍相量法、复数法等分析方法
3.3 交流电路的功率计算 介绍有功功率、无功功率、视在功率的计算方法
3.4 交流电路的谐波分析
介绍谐波的定义、产生原因和影响
《电工电子技术基础》电子教案_电工电子技术课件_第四章
第四章：电子元件
电工学习课件
电工学习课件
第一章 电路
第一节电路的定义
电路是电流流经的最短路径。如下图：
导 线电源负载控制设备（开关）1.电源：电池、变压器、发电机等。
2．控制设备：闸刀、断路器、继电器、接触器、电子器件等。
3.负载：灯泡、电动机、家用电器等。
4.导线：电线、电缆、铜排、铝排等。
电路图是用线段将各种电气元件的代表图形，按照其实际规律连接起来的图形。分为基本图形，原理图、控制图、方框图、电子线路图以及逻辑图等。
第二章电机拖动电路图
电机拖动常用到的电路图符号：
KM为交流接触器线圈和所带触点的代号。
QS为手动开关或按钮、隔离开关。
L1/L2/L3为三相交流电源的相代号。
FU为保险管。
M3表示为三相交流电动机。
第三章基本的电力拖动控制电路
电动机拖动生产机械运转称为电力拖动。在现代化生产中，大多数生产机械都采用电力拖动，如各种风机、水泵与油泵、各种机床、起重机、轧钢机、运输机械、化工机械、纺织机械、印刷机械等。按照电动机的种类不同，电力拖动分为直流电力拖动和交流电力拖动。
交直流电动机原理和交直流电力拖动方面分别包括电力拖动系统运动方程式；直流电机的磁路、运行原理、工作特性和机械特性；直流电动机的起动、制动和调速；变压器的运行原理、运行特性、联结组标号等；交流电机的绕组、电动势和磁通势；异步电动机的原理、工作特性和机械特性；异步电动机的起动、制动和调速；同步电动机的稳态运行、起动和调速，永磁同步电动机；电力拖动系统电动机的选择等。
简单的电机拖动控制电路：
电路图中所显示的图形状态，是在电路未通电时的初始状态，图中控制线路的线号标注的原则是：从左到右，从上到下依次递增的排序方法。
第四章 电动机旋转方向的简易记忆方法
三相电动机的旋转方向是由其控制电源的相序来决定的。如下图：
鼠笼式电动机的旋转方向是由定子产生的旋转磁场的方向决定的，那么，定子的旋转磁场的方向是由定子的相序所决定的，任意改变两相电源的相序就可以改变电动机的旋转方向。即将三根电源线中的任意二根线对调。
《电工电子技术》(曹建林) 习题详解：第1章
第1章习题详解
四、分析计算题
1、
答案：VB=0V
VA=1×2+5=7V
2、
答案：根据KCL、KVL可列方程如下：
I1+I2=7
I1×1-I2×2+10-5=0
解方程可得
I1=3（A），I2＝4（A）
则U=10- I2×2=10- 4×2=2（V）
3、
答案：在电路图上标出各支路电流的参考方向，如图所示，选取绕行方向。应用KCL和KVL列方程如下
0321III
13311ERIRI
23322ERIRI
代入已知数据得
0321III
1510531II
65101032II
解方程可得
I1=-7/4（A），I2＝33/8（A），I3＝19/8（A）。
4、 答案：（1）先计算18V电压源单独作用时的电流和电压，电路如图所示。
61218I(A)
661U(V)
（2）再计算6A电流源单独作用时的电流和电压，电路如图所示。
26121I(A)
162263636U(V)
图4-4
（3）两电源同时作用的电流和电压为电源分别作用时的叠加。
426III(A)
22166UUU(V)
5、
答案：（1）先计算开路电压，如下图。
UOC=-1×16+1=-15(V)
（2）再求等效电阻Rab
将恒压源和恒流源除去，得电路如图。
Rab=1(Ω)
（3）由戴维南定理可知，有源二端网络等效为一个电压源，如图。
35154115I(A)
《电工电子技术基础》电子教案第1章
《电工电子技术基础》电子教案第1章
《电工电子技术基础》电子教案
第1章 数制转换与编码本章介绍二进制数的基本概念、不同数制之间的转 换、二进制数运算与补码，以及常用编码。
《电工电子技术基础》电子教案
1.1 二进制数 1.1.1 为什么使用二进制数 我们日常使用的十进制数中任何一位数，需要10个状态才能表示，因此用电的 方法表示非常困难。例如，用电压表示十进制数，需要10个电压值，常用如图11所示的简单分压电路实现。可以看出，若获得表示任何数字的电压值，都需要
单刀开关动作多次。
《电工电子技术基础》电子教案
同样实现1位二进制信号要简单得多，若用两个分离的电压值(又称为逻辑 电平)表示二进制数，例如，实现1位二进制信号，可以用图1-2所示的开关电 路实现，开关闭合时，输出电压0 V表示二进制数字0;开关断开时，输出电压 5 V表示二进制数字1,可见实现二进制数的开关动作要简单得多，因此二进制 数很容易用开关电路实现。
《电工电子技术基础》电子教案
在实际中具有开关功能的电子器件很多，
《电工电子技术基础》电子教案
1.1.2 二进制数的组成、转换与算术运算 1.有权数
十进制数是有权数，数的位置不同，数具有的权不同， 例如，十进
制数33,虽然两个数都是3,但由于位置不同，所以右边的3代表3, 左边的3代表30,所以33=3×101+3。对于有小数的十进制数， 例如，123.4,可以表示为1×102+2×101+3×100+4×10-1=123.4。 十进制数的权结构可以表示为：。105 104 103 102 101 100.10-1 10-2 10-3。 二进制数与十进制数一样也是有权数，其权结构可以表示为： 2n 1。25 24 23 22 21 20 .
2 1 2 2 2 3。2 n28 27 26 25 24 23 22 21 20 2 1 2 2 2 3 2 4 2 5
电子电工技术 第一章 课后答案
2 第一章题解及其粗糙版：
1-1 图1-48(a)、(b)、(c) 所示，为从某一电路中取出的一条支路AB。试问，电流的实际方向如何？
1-2 图1-49(a)、(b)、(c)为某电路中的一元件，问：元件两端电压的实际方向如何？
1-3 有一台直流电动机，经两根电阻Rl=0.2 的导线接在220V的电源上，已知电动机消耗的功率为10kW，求电动机的端电压U和取用的电流I。
1-4 现有100W和15W两盏白炽灯，额定电压均为220V，它们在额定工作状态下的电阻各是多少？可否把它们串联起来接倒380V电源上使用？
1-5 电路如图1-50所示，已知IS1＝50A，R01＝0.2Ω, IS2=50A, R02=0.1 Ω, R3= 0.2Ω.
求R3上电流和R01、R02两端电压各为何值？（自标参考方向），电阻R3消耗多少功率？ 图1-48 题1-1图 图1-49 题1-2图
图1-50 题1-5图
2
1-6 电路如图1-51所示，已知IS1＝40A，R01＝0.4Ω，U2＝9V，R02＝0.15Ω，R3＝2.2Ω。求：(1)R01、R02上的电流和电流源、电阻R3的端电压各为何值？（自标参考方向）
(2) 左边电流源和上边电压源输出（或输入）多少功率（包含内阻）？电阻R3消耗多少功率？
1-7 已知图1-52(a)所示电路中Us1=24V,Us2=6v, R1=12Ω,R2=6Ω,R3=2Ω,图(b)为经电源变换后的等效电路。试求Is和R；分别求出电阻R1和R2以及R所消耗的功率，它们是否相等？为什么？
图1-51 题1-6图 2U
图1-52 题1-7图
2
1-8 在图1-53所示电路中，已知R=5，求R上的电压。
图1-53 题1-8图
2 1-9 计算图1-54所示电路中2电阻上的电流。
图1-54 题1-9图
图1-56 题1-11图 图1-55 题1-10图
电工电子课后习题答案第一章
第1章 电路的基本概念和基本定律
本章的主要任务是学习电路的基本概念、基本物理量和基本定律，为掌握电路的分析计算方法奠定必要的基础。
本章基本要求
(1) 正确理解理想电路元件、电路模型的概念；
(2) 正确理解电流、电压的参考方向的概念，并掌握电流、电压参考方向的使用；
(3) 计算元件或电路的功率，并判别元件或电路是吸收功率还是发出功率；
(4) 掌握理想元件的电压与电流关系式；
(5) 掌握基尔霍夫定律（KCL和KVL）的应用；
(6) 了解电路的三种工作状态：额定工作状态、过载工作状态和欠载工作状态。理解电气器件、设备的额定值。
本章习题解析
1－1 试求图1－1所示电路的电压Uab和Uba。
图1－1
解 (a)电压U的参考方向如图所示，已知U＝10V，故有
10UUabV
10UUUabbaV
(b)直流电压源的电压参考方向如图所示，故有
5abUV
5abbaUUV
1－2 根据图1－2所示的参考方向和电压、电流的数值确定各元件电流和电压的实际方向，并计算各元件的功率，说明元件是吸收功率还是发出功率。
(a) (b)
(c) (d) 图1－2
解 (a)因为电流为＋2mA，电压为＋5V，所以电流、电压的实际方向与参考方向相同。电阻元件的功率为
101010102533UIPmW
电阻元件的电压与电流取关联参考方向，计算结果P>0，说明电阻元件吸收功率。
(b)因为电流、电压随时间t按照正弦规律变化，所以当电流i>0、电压u>0时，它们的实际方向与参考方向一致；当电流i<0、电压u<0时，它们的实际方向与参考方向相反。电阻元件的功率为
