潜流式人工湿地系统计算公式
潜流式人工湿地系统计算公式：
在知道进水BOD和达到排放要求BOD的前提下用这个公式计算：
sCoCeA=Q*(ln- ln)/( Kt*d*n)
其中，As为湿地面积（m2）
Q为流量（m3/d）
Co为进水BOD（mg/L）
Ce为出水BOD（mg/L）
d为基质床的深度
n为基质的孔隙度(孔隙度的范围大概在0.1-0.4)
Kt为与温度有关的速率常数，其计算公式为：
Kt＝1.014×（1.06）（T－20）
T为水体的平均温度
孔隙度没有一定的常数，要现场测试才能确定。具体嘛，就是在一个已知容量的容器里面填充石头和水，全部满掉以后，再测试这里里面有多少量的水和多少量的石头就可以了。
TSS，悬浮物去除计算公式
TSSeff＝TSSinf×（0.1058＋0.0011×HLR）
TSSeff为出水TSS（mg/L）
TSSinf为进水TSS（mg/L）
HLR为水力符合率（cm/d）
HLR，计算公式为：HLR＝Q/As
氮（N）的去除率计算公式
ln（TKN/NH4eff）＝Kt．HRT
或HRT＝ln（TKN/NH4eff）/ Kt
TKN为进水中的凯氏氮含量（mg/L）
NH4eff为出水中氨态氮浓度（mg/L）
KNH为0.01854＋0.3922（rz）2.6077
rz为植物根系占沙砾床深度的比率（0－1之间的小数表示）
Kt为KNH×（1.048）（T－20）
HRT为水流滞留时间（d）
在典型的冬季气候条件下，水温为5～10℃时，Kt的取值范围为0.2～0.25。
ln（NO3inf/NO3eff）＝Kt×HRT
或HRT＝[ln（NO3inf/ NO3eff）]/Kt
Kt＝1.15（T-20）
NO3inf为进水硝态氮（mg/L）
NO3eff为出水硝态氮（mg/L） 冬季，水温5～10℃时，反硝化作用比硝化作用要敏感。但在 10℃以上时，硝化作用比反硝化作用强，硝态氮的去除比氨态氮的去除量大。到15℃以上时，反硝化的速率常数为0.49，而硝化的速率（氨态氮的去除速率）常数为0.31。
在进行设计的时候，需得拿到你设计区域的一些具体参数及相关资料，比如，你处理水域的水质检测报告，需要达到排出的水质标准，年均温度状况，水文状况，年降雨量资料，周边居民的生活习俗情况，生活规律调查，国内同类工程的应用状况，他们的处理工艺相关参数等等。没有这些资料，凭空想象是不可能的。
所汲取的资料在收集过来后，要进行系统的分析整理，先得提出不符合一般规律的，然后进行比较剔除那些没有参考价值的。说到几类水质，要明确是地表还是地下，是生活污水还是工业污水，是面源还是点源，是河流还是湖泊等等。说到植物的重量，是干重还是鲜种，是尽重还是毛重等等。
最好所有的数据，都由设计人员或者设计委托单位亲自获得或提供，否则，道听途说到时候只能是果不其然。
人工湿地运行管理
其一：湿地系统的堵塞现象已经出现。
由于系统的堵塞，系统内的水流方向发生了改变。可以看到，潜流湿地表层因为残体沉积之类的东西附着，而行程了厚厚的一层膜，阻碍了水体的潜流运行，所有水体都由水面流过，缩短了停留时间和处理面积，降低了处理的效果！
其二：残体污染等导致了二次污染
残体的收割和及时处理，可以有效提高湿地系统的处理效果。然而，实际由于预算费用的缘故，一些湿地根本不存在残体的及时收割，一般都是在其枯萎后，清理残体，而不是清理其绿色植株体，也就导致了，湿地的二次污染以及残体沉积。
其三：管理人员的素质有待提高
没有经过专业的培训，也没有专业的业务指导，因此，管理人员不能有效地进行系统管理，在湿地出现问题地时候，不能自行找出解决之法，甚至任之听之。湿地系统地一些问题，大都是因为这个原因导致地！
人工湿地防渗
人工湿地防渗专用材料HDPE膜
很多朋友对人工湿地的防渗表示重视，诚然，人工湿地的防渗是很重要，但是有时候也不是那么一回事。话不多说，上几个照片大家就可以看到了
不是非得用钢筋混凝土做挡墙或者是行道的。我们这样做的，效果不错。
防水，这个是防止外渗的，为什么要用土工布呢？因为这块稍微软点，内外水位高，地基软，所以用土工布盖下，不然就是第一张图那样做了。
过水墙。看的懂怎么弄的吧？是不是耳目一新呢？因为工程大才这样，小工程，不能这样啊。
用工隔栅包裹一下。这样是为了防止坍塌。看得到那条路嘛？就是这样处理的，中间行道完全泥土的。
绿色的是植生袋。可以让它自然长草，效果比较好，那个编织袋达不到这样的效果！我们的专利。
人工湿地的行道！这个有点大，刚刚建好。不过我对这种方法还是很感兴趣的，有兴趣的朋友，可以研究一下啊
这条埂子也是土埂，边上就是湿地系统。如何？其实不是非得要钢筋水泥的。
人工湿地底部的处理
其一是混凝土固化，造价高，主要用于氧化池中。
其二是土工膜黄土黏土夯固，主要用于潜流湿地系统中，造价低，但要求严格，技术含量稍微高
其三是自然底土层，这就要考察施工或者设计者对土壤的性能研究了。一般地下水位高的地方，为夹泥或者粘性土，比较容易板结，这种就可以不用做处理，但如果遇到底下沙性强，那么就必须处理了。
平行流与垂直流
上图是平行流，水流由进唯一的进水口（可能是多个并行的进水口）进入湿地系统。进入系统的水，横向，纵向或者斜向流动，但多数还是横向流动，然后由积水管道收集，排出湿地系统。
注意的是，平行流的进水，如果在上、中部，称为上行流，如果在底部和下部，称为下行流。下行流还有上渗的特点，因此，处理效果较好，比较充分。上渗后的水体由表面流出，如果控制不好，会造成漫流，而且非常容易造成漫流。
平行流采用的是上进下出和下进上出的布水形式。只做了一个上行的，没有做下行的。不过是箭头向上而已。
下图是垂直流。水流又湿地的地表管道均匀布水下来，然后通过管道收集，排出系统。这种形式，目前用得比较少。这种形式，只能用在末端，因为它主要利用的是沙石的过滤作用，所以，可以看出，上下图的砂砾大小是有区别的。如果垂直流的沙石填料过大，那么它的孔隙就大了，就起不了多少作用。所以，对于污染物较多的工程，它都是用在末端工艺里面的。
人工湿地种植植物
1．人工湿地污水处理系统植物的选用原则
1.1 植物在具有良好的生态适应能力和生态营建功能；
管理简单、方便是人工湿地生态污水处理工程的主要特点之一。若能筛选出净化能力强、抗逆性相仿,而生长量较小的植物,将会减少管理上尤其是对植物体后处理上的许多麻烦。一般应选用当地或本地区天然湿地中存在的植物。
1.2 植物具有很强的生命力和旺盛的生长势；
① 抗冻、抗热能力
由于污水处理系统是全年连续运行的,故要求水生植物即使在恶劣的环境下也能基本正常生长,而那些对自然条件适应性较差或不能适应的植物都将直接影响净化效果。
②抗病虫害能力
污水生态处系统中的植物易滋生病虫害,抗病虫害能力直接关系到植物自身的生长与生存,也直接影响其在处理系统中的净化效果。
③对周围环境的适应能力
由于人工湿地中的植物根系要长期浸泡在水中和接触浓度较高且变化较大的污染物,因此所选用的水生植物除了耐污能力要强外,对当地的气候条件、土壤条件和周围的动植物环境都要有很好的适应能力。
1.3 所引种的植物必须具有较强的耐污染能力；
水生植物对污水中的BOD5､COD､TN､TP主要是靠附着生长在根区表面及附近的微生物去除的,因此应选择根系比较发达，对污水承受能力强的水生植物。
1.4 植物的年生长期长，最好是冬季半枯萎或常绿植物；
人工湿地处理系统中常会出现因冬季植物枯萎死亡或生长休眠而导致功能下降的现象，因此，应着重选用常绿冬季生长旺盛的水生植物类型。
1.5 所选择的植物将不对当地的生态环境构成隐患或威胁，具有生态安全性；
1.6具有一定的经济效益、文化价值、景观效益和综合利用价值。
若所处理的污水不含有毒、有害成分,其综合利用可从以下几个方面考虑:①作饲料,一般选择粗蛋白的含量>20%(干重)的水生植物；②作肥料,应考虑植物体含肥料有效成分较高,易分解；③生产沼气,应考虑发酵、产气植物的碳氮比,一般选用植物体的碳氮比为25～30.5/1；④工业或手工业原料，如芦苇可以用来造纸，水葱、灯心草、香蒲、莞草等都是编制草席的原料。
由于城镇污水的处理系统一般都靠近城郊,同时面积较大,故美化景观也是必须考虑的。
然而在实际工作中，很多人工湿地的工艺设计者和建设者考虑得最多的是植物的独有性和观赏价值等表在因素，没有考虑到栽种该植物后的植株生长效果、湿地的运行效果、生长表现以及对生态的安全性等，导致人工湿地在运行一段时间后功能骤降或运行费用剧增，最后导致系统瘫费或闲置。
2．人工湿地植物特性的研究及植物配置分析
2．1根据植物类型分析
2．1．1漂浮植物
漂浮植物中常用作人工湿地系统处理的有水葫芦、大薸、水芹菜、李氏禾、浮萍、水蕹菜、豆瓣菜等。
根据对这些植物的植物学特性进行分析，发现它们具有以下几个特点：①生命力强，对环境适应性好，根系发达；②生物量大，生长迅速；③具有季节性休眠现象，如冬季休眠或死亡的水葫芦、大薸、水蕹菜，夏季休眠的水芹菜、豆瓣菜等。生长的旺盛季节主要集中在每年的3-10月或9月-次年5月；④生育周期短，主要以营养生长为主，对N的需求量最高。
由于漂浮植物具有上述的植物学特性，因此，在进行人工湿地植物配置的时候我们必须充分考虑它们各自的优点：①由于这类植物的环境适应能力强，因此在进行植物配置时应当作地方优势品种予以优先考虑；②人工湿地系统中，水体中养分的去除主要依靠植物的吸收利用，因此，生物量大、根系发达、年生育周期多和吸收能力好的植物成为我们选择的目标；③利用植物季节性休眠特性，我们可以给予正确的植物搭配，如冬季低温时配置水芹菜而夏季高温时则配置水葫芦、大薸等适宜高温生长的植物，以避免因植物品种选择搭配单一而出现季节性的功能失调现象；④由于这类植物以营养生长为主，对N的吸收利用率要高，因此，在进行植物配置时应重视其对N的吸收利用效果，可作为N去除的优势植物而加以利用，从而提高系统对N的去除效果。
2．1．2根茎、球茎及种子植物
这类植物主要包括睡莲、荷花、马蹄莲、慈姑、荸荠、芋、泽泻、菱角、薏米、芡实等。它们或具有发达的地下根茎或块根，或能产生大量的种子果实，多为季节性休眠植物类型，一般是冬季枯萎春季萌发，生长季节主要集中在4-9月。
根茎、球茎、种子类植物具有以下特点：①耐淤能力较好，适宜生长在淤土层深厚肥沃的地方，生长离不开土壤；②适宜生长环境的水深一般为40-100CM左右；③具有发达的地下块根或块茎，其根茎的形成对P元素的需求较多，因此，对P的吸收量较大；④种子果实类植物，其种子和果实的形成需要大量的P和K元素。（3）
由于这类植物具有以下特点，因此在进行人工湿地植物应用配置时应予以充分考虑：①基于这些植物的特性，其应用一般为表面流人工湿地系统和湿地的稳定系统；②利用这些植物的生长（主要是块根、球茎和果实的生长）需要大量的P、K元素的特性，将其作为P去除的优势植物应用，以提高系统对P的去除效果。
DGTJ08-2100-2012 人工湿地污水处理技术规范
目暋次
1暋总暋则(1)………………………………………………………
2暋术语与符号(2)…………………………………………………
暋2灡1暋术暋语(2)…………………………………………………
暋2灡2暋符暋号(3)…………………………………………………
3暋工艺流程(4)……………………………………………………
暋3灡1暋一般规定(4)………………………………………………
暋3灡2暋工艺流程的选择(4)………………………………………
4暋设暋计(6)………………………………………………………
暋4灡1暋一般规定(6)………………………………………………
暋4灡2暋表面流人工湿地(6)………………………………………
暋4灡3暋水平潜流人工湿地(11)…………………………………
暋4灡4暋垂直流人工湿地(16)……………………………………
暋4灡5暋植暋物(18)………………………………………………
暋4灡6暋填暋料(18)………………………………………………
暋4灡7暋防暋渗(18)………………………………………………
5暋施工与验收(20)………………………………………………
暋5灡1暋施暋工(20)………………………………………………
暋5灡2暋调试启动(20)……………………………………………
暋5灡3暋验暋收(21)………………………………………………
6暋运行与管理(22)………………………………………………
本规程用词说明(23)………………………………………………
引用标准名录(24)…………………………………………………
条文说明(25)………………………………………………………1暋总暋则
1灡0灡1暋为建设社会主义新农村,规范本市农村生活污水人工湿
地处理工程的设计、施工验收及运行管理,提高工程质量,制定本
规程。1灡0灡2暋本规程适用于本市规划设施服务人口在3万人以下的镇(乡)(以下简称镇)和村的新建、扩建和改建的生活污水处理工程
某水库-人工表面流湿地设计方案
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 江津区杜市镇石龙水库饮用水源地
保护工程
设计方案
中国医药集团重庆医药设计院文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 江津区杜市镇石龙水库饮用水源地
保护工程
设计方案
单 位 负 责 人：
技 术 负 责 人：
项 目 负 责 人：
设计单位：中国医药集团重庆医药设计院
二〇一一年二月二十六日文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 江津区杜市镇石龙水库饮用水源地保护工程
设计方案项目组名单
参与专题名称 负责人 专业 职称 签名
技术审核 庞家胜 环保 所长
技术校核 钟浩 给排水 工程师
设计依据和原则
治理工艺的选择与确定、废水处理方案、工艺流程及平面布置 顾浩腾 环保 工程师
建筑结构 叶东玲 结构 高工
给水排水 刘曦薇 给排水 工程师 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
I文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 目录
1 概述 ........................................... 错误!未定义书签。
1.1 工程背景 .................................... 错误!未定义书签。
1.2饮用水源地石龙水库概况 ...................... 错误!未定义书签。
1.3 水库污染现状 ................................ 错误!未定义书签。
1.4 工程建设的必要性 ............................ 错误!未定义书签。
人工湿地工程施工方案
人工湿地工程施工方案
目录
人工湿地工程施工方案 ............................................................................................................... 1
一、湿地概述 .................................................................................................................................... 2
复合垂直流人工湿地系统由下向流池和上向流池串联组成，两池中间设有隔墙，底部连通。下行池和上行池中均填有不同粒径的碎石和其他填料，其中下行池表层的填料层比上行池厚10cm。基质种植不同种类的净化植物。下行流表层铺设布水管，上行流表层布设收集管，基质底层布设排空管。污水首先经过配水管向下流行，穿越基质层，在底部的连通层汇集后，穿过隔墙进入上行池，在上行池中，污水由下向上经收集管收集排出。污水在复合垂直流人工湿地系统中的流动完全不需要动力。其基本结构如下图所示。该系统独特的下行流—上行流水流方式能有效的解决其它类型湿地易出现的“短路”现象，而且形成了下行流池好氧、上行流池部分厌氧的复合水处理结构。 ....................................................... 2
二、PE土工膜防渗工程 ................................................................................................................... 3
1、材料物理性能 ......................................................................................................................... 3
人工湿地污水处理工程技术规范
HJ
中华人民共和国环境保护行业标准
HJ ×××－××××
人工湿地污水处理工程技术规范
Technical specification of constructed wetlands
for wastewater treatment engineering
（征求意见稿）
20××－××－××发布 20××－××－××实施
环境保护部发布
I
目 次
目 次 ..................................................................... Ⅰ
前 言 ..................................................................... Ⅱ
1 适用范围 ................................................................. 1
2 规范性引用文件 ............................................................ 1
3 术语和定义 ............................................................... 2
4 水量和水质 ............................................................... 5
5 总体设计 ................................................................. 6
6 工程工艺及人工湿地设计 .................................................... 9
7 主要设备及材料 ........................................................... 14

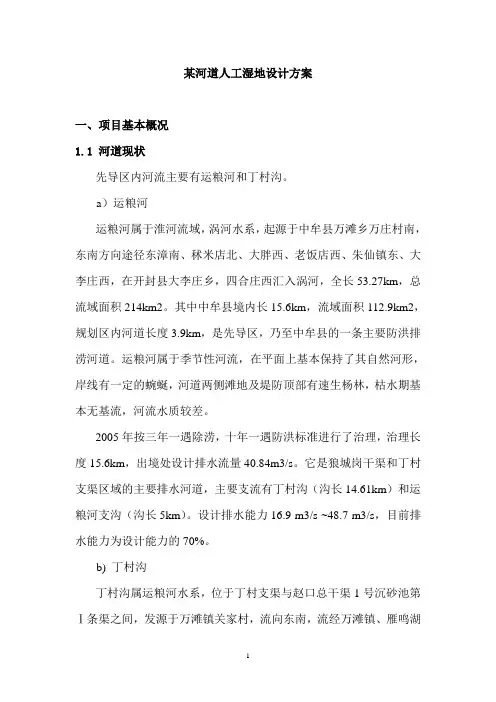

(完整版)某河道人工湿地设计方案
某河道人工湿地设计方案
一、项目基本概况
1.1 河道现状
先导区内河流主要有运粮河和丁村沟。
a）运粮河
运粮河属于淮河流域，涡河水系，起源于中牟县万滩乡万庄村南，东南方向途径东漳南、秫米店北、大胖西、老饭店西、朱仙镇东、大李庄西，在开封县大李庄乡，四合庄西汇入涡河，全长53.27km，总流域面积214km2。其中中牟县境内长15.6km，流域面积112.9km2，规划区内河道长度3.9km，是先导区，乃至中牟县的一条主要防洪排涝河道。运粮河属于季节性河流，在平面上基本保持了其自然河形，岸线有一定的蜿蜒，河道两侧滩地及堤防顶部有速生杨林，枯水期基本无基流，河流水质较差。
2005年按三年一遇除涝，十年一遇防洪标准进行了治理，治理长度15.6km，出境处设计排水流量40.84m3/s。它是狼城岗干渠和丁村支渠区域的主要排水河道，主要支流有丁村沟（沟长14.61km）和运粮河支沟（沟长5km）。设计排水能力16.9 m3/s ~48.7 m3/s，目前排水能力为设计能力的70%。
b) 丁村沟
丁村沟属运粮河水系，位于丁村支渠与赵口总干渠1号沉砂池第Ⅰ条渠之间，发源于万滩镇关家村，流向东南，流经万滩镇、雁鸣湖两乡镇，经小朱村、岳庄、丁村南，再向东南，穿中东公路，至朱固村南入运粮河，全长14.4km，流域面积24.9km2。其中中牟县先导区内河道长度为4.3km。现状来水主要为上游村庄的生活污水，以及雁鸣湖的侧渗水，现状水质较差，河道内局部有生活垃圾。
1998年丁村沟进行了清淤，至今未再次治理过，它是示范区内的一条主要排水沟道。设计排水能力3 m3/s ~15 m3/s，目前排水能力仅为设计能力的80％。
河渠均为季节性河流，现状河渠水系受周边工业污染相对较轻，主要受沿河村镇生活污水、农田排水和降雨径流污染影响，部分河渠河床内及两侧垃圾较多，旱季时基本成为排污沟，污染严重，水质均为劣V类，无法达到水功能区划和河流生态所需要的水质标准，严重影响先导区环境质量。

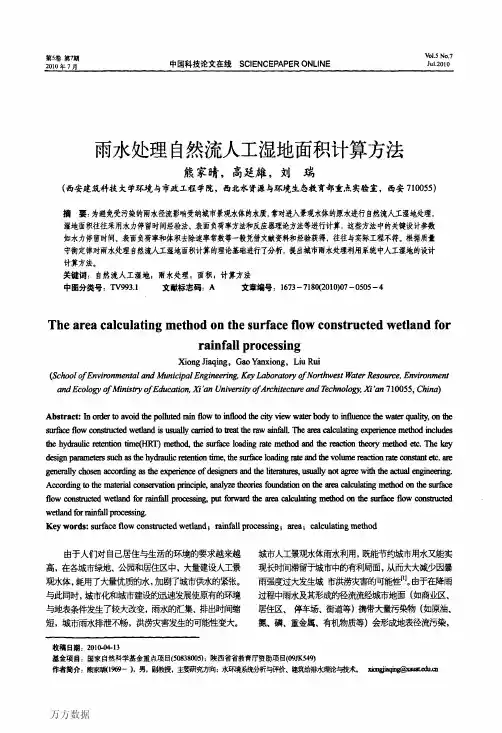

雨水处理自然流人工湿地面积计算方法
第５卷第７期２０１０年７月中国科技论文在线ＳＣＩＥＮＣＥＰＡＰＥＲＯＮＬＩＮＥＶ０１．５Ｎｏ．７Ｊｕｌ．２０１０
雨水处理自然流人工湿地面积计算方法
熊家晴，高延雄，刘瑞
（西安建筑科技大学环境与市政工程学院，西北水资源与环境生态教育部重点实验室，西安７１００５５）
摘要：为避免受污染的雨水径流影响受纳城市景观水体的水质，常对进入景观永体的原水进行自然流人工湿地处理，湿地面积往往采用水力停留时间经验法、表面负荷率方法和反应器理论方法等进行计算，这些方法中的关键设计参数如水力停留时问、表面负荷率和体积去除速率常数等一般凭借文献资料和经验获得，往往与实际工程不符。根据质量守衡定律对雨水处理自然流人工湿地面积计算的理论基础进行了分析。提出城市雨水处理利用系统中人工湿地的设计计算方法。关键词：自然流人工湿地。雨水处理；面积，计算方法中图分类号：ＴＶ９９３．１文献标志码：Ａ文章编号：１６７３—７１８０（２０１０）０７—０５０５—４
Ｔｈｅａｒｅａｃａｌｃｕｌａｔｉｎｇｍｅｔｈｏｄｏｎｔｈｅｓｕｒｆａｃｅｆｌｏｗｃｏｎｓｔｒｕｃｔｅｄｗｅｔｌａｎｄｆｏｒ
ｒａｉｎｆａｌｌｐｒｏｃｅｓｓｉｎｇ
ＸｉｏｎｇＪｉａｑｉｎｇ，ＧａｏＹａｎｘｉｏｎｇ，ＬｉｕＲｕｉ
（ＳｃｈｏｏｌｏｆＥｎｖｉｒｏｎｍｅｎｔａｌａｎｄＭｕｎｉｃｉｐａｌＥｎｇｉｎｅｅｒｉｎｇ，ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＮｏｒｔｈｗｅｓｔＷａｔｅｒＲｅｓｏｕｒｃｅ，ＥｎｖｉｒｏｎｍｅｎｔａｎｄＥｃｏｌｏｇｙｏｆＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎ，Ｘ｛’锄Ｕｎｉｖｅｒｓ毋ｏｆＡｒｃｈｉｔｅｃｔｕｒｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｘｉ＇ａｎ７１００５５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏａｖｏｉｄｔｈｅｐｏｌｌｕｔｅｄｒａｉｎｆｌｏｗｔｏｉｎｆｌｏｏｄｔｈｅｃｉｔｙｖｉｅｗｗａｔｅｒｂｏ由ｔｏｉｎｆｌｕｅｎｃｅｔｈｅｗａｔｃｆｑｕａｌｉｔｙ，ｏｎｔｈｅｓｕｒｆａｃｅｆｌｏｗｅｏｎｓｍｌｅｔｅｄｗｅｔｌａｎｄｉｓｕｓｕａｌｌｙｃａｒｒｉｅｄｔｏｔｒｅａｔｔｈｅ唧ａｉｎｆａＵ．Ｔｈｅ锄：１ｅａｅａｌｃｕｌａｆｉｎｌｎｇｅｘｔｍｉｅｎｅｅｍｅｔｈｏｄｉｎｃｌｕｄｅｓｔｈｅｈｙｄｒａｕｌｉｃｒｅｔｅｎｔｉｏｎｔｉｍｅ（ＨＲＴ）ｍｅｔｈｏｄ，ｔｈｅｓｕｒｆａｃｅｌｏａｄｉｎｇｒａｔｅｍｅｔｈｏｄａｎｄｔｈｅｒｅａｃ６０ｎｔｈｅｏｒｙｍｅｔｈｏｄｅｔｅ．Ｔｈｅｋｅｙ
人工湿地污水处理技术
精品整理
人工湿地污水处理技术
一、人工湿地技术的比选优势
人工湿地技术的优势在于：1)可实现无动力、无新投物料运行，运行过程中人为介入较少，最大程度上降低了运行成本和技术复杂性，适用于农村地区对成本和技术的考量；2)人工湿地可充分利用农村的地形特点，因地制宜建设，也可利用农村已有的水塘、涝池等实施改造，简单易行，同时自身具有一定的景观效果；3)体现了生态治水理念，采用人工湿地治理源头(生活点源和农业面源)、支流、主流湿地回归的系统工程，可共同构建农村水污染防治综合体系，最终还河流于自然。
二、人工湿地分类
在工程实践中，通常按水流方式将人工湿地分为表面流型人工湿地、水平潜流型人工湿地和垂直流型人工湿地。三种类型人工湿地的对比分析见表1。
(1)表面流型人工湿地：污水在湿地内呈推流式前进，出水由溢流堰流出，水面始终位于湿地填料表面以上，水深为0.3～0.5m。
(2)水平潜流型人工湿地：水流进入湿地后，在根系层中沿水平方向缓慢流动，出口处穿孔管集水后溢流出水。
(3)垂直流型人工湿地：分两种形式，一种是上部进水，单向下行流，湿地底部出水;另一种是通过中部隔断装置，实现上部进水，强制水流先下后上，上部出水。
三、人工湿地技术设计人工湿地的设计应在分析污水特征、环境现状、出水水质要求的基础上，先确定人工湿地类型，后进行人工湿地工程设计。
3.1 进水水质
污水水质需通过现场调查得到，但考虑到人工湿地处理能力和保障处理效果，进水水质建议参照执行《人工湿地污水处理工程技术规范》(HJ2005―2010)的有关规定，系统进水水质应满足表2要求，不满足表2要求的污水需考虑在人工湿地前增设预处理设施。 精品整理
3.2 面积设计
湿地面积计算是设计工作的重要环节，设计工作中常采用两种方法，具体如下：
方法一：依照《人工湿地污水处理工程技术规范》(HJ2005―2010)确定的设计参数(见表3)，用BOD5有机负荷推算湿地面积，再用水力负荷、水力停留时间参数校核，最终确定湿地面积。
人工湿地设计原理及设计流程
人工湿地设计原理
及设计流程
目录
1 设计原理 ....................................................................................................................... 4
1.1 净化机理 ....................................................................................................... 4
1.2 水力模型简介................................................................................................ 5
1.3 人工湿地计算模型及主要限制性因素 ........................................................... 6
1.3.1表面流湿地 ................................................................................................................... 6
1.3.2水平潜流人工湿地 ........................................................................................................ 7
1.3.3垂直潜流人工湿地 ........................................................................................................ 9
人工湿地分类
1 人工湿地设计
1、人工湿地技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，主要利用土壤、人工介质、
植物、微生物的物理、化学、生物三重协同作用，对污水进行处理的技术。其作用机理包括
吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水
分和养分吸收及各类动物的作用吸收养分。
人工湿地对有机污染物有较强的降解能力。废水中的不溶性有机物通过湿地的沉淀、过
滤作用，可以很快地被截留进而被微生物利用；废水中可溶性有机物则可通过植物根系生物
膜的吸附、吸收及生物代谢降解过程而被分解去除。随着处理过程的不断进行，湿地床中的
微生物也繁殖生长，通过对湿地床填料的定期更换及对湿地植物的收割而将新生的有机体从
系统中去除。人工湿地系统的出水质量好，可使污水资源化，实现中水回用于绿化，种植具
景观价值的湿生植物可改善生态住宅小区的景观状况。
人工湿地由五部分组成：
A、具有各种透水性的基质，如土壤、砂、砾石；
B、适于在饱和水和厌氧基质中生长的植物，如芦苇、美人蕉、旱伞草、菖蒲等；
C、水体(在基质表面上或下流动的水)；
D、好氧或厌氧微生物种群和微型动物。
2 其中湿地植物在湿地系统中具有三个间接的重要作用：
A、显著增加微生物的附着(植物的根、茎、叶)；
B、湿地植物可将大气氧传输至根部，使根在厌氧环境中生长；
C、增加或稳定土壤的透水性。
一般人工湿地系统都具有如下特点：
A、建造和运行费用便宜；
B、易于维护，技术含量低；
C、可进行有效可靠的废水处理；
D、可缓冲对水力和污染负荷的冲击；
E、可产生效益，如水产、畜产、造纸原料、建材、绿化、野生动植物栖息、娱乐和教
育。
人工湿地的污染物净化过程涉及物理、化学和生物多方面的综合作用，净化主要经过以
下几个途径：
A、过滤、截留去除颗粒物：除去含有C、N、P的有机及无机颗粒物和悬浮固体；
B、通过湿地介质的吸附、络合和离子交换等作用去除磷和金属离子；
河道人工湿地工艺的设计计算
河道人工湿地工艺的设计计算
好养生物塘
⑴实际尺寸：L×B×H=10×6×
⑵有效水深：H=
⑶有效容积：V=120m3,有效面积60m2
⑷水力停留时间：HRT=5 h
⑸结构：砖混结构
人工湿地
(a) 复合潜流人工湿地
综合考虑水平潜流负荷高，水力条件好能营造良好的厌氧环境，以及垂直潜流充氧能力和硝化能力强的特点，我们选择水平+垂直的复合潜流人工湿地，水流经进水布水，先后缓慢流经粒径20mm的粗砾石和5mm~10mm的细砾石，在砾石表面形成生物膜，附着的微生物对污水中的有机物进行降解，出水进入垂直流湿地，水流在填料床中呈由上向下的垂直流，床体处于不饱和状态，氧可通过大气扩散和植物传输进入人工湿地系统。垂直流湿地的硝化能力高于水平潜流湿地，可用于处理氨氮含量较高的污水。在设计时充分考虑了检修，将垂直潜流湿地分为2格，保证在检修的情况下也不会间断对污水的处理。
(b) 表面流人工湿地系统
地表流湿地系统也称水面湿地系统，与自然湿地最为接近，但它是受人工设计和监督管理的影响，其去污效果又要优于自然湿地系统。污染水体在湿地的表面流动，水位较浅。通过生长在植物水下部分的茎、竿上的生物膜来去除污水中的大部分有机污染物。氧的来源主要靠水体表面扩散，植物根系的传输和植物的光合作用，表面流负荷小，占地面积相对较大。
设计参数
水平潜流人工湿地设计参数
设计水量Q（m3/d） 300
水力负荷(m3/m2•d)
计算表面积A(m2) 300
设计面积(m2) 300
设计单元数目 3
单元设计格数 2 单元长：宽 4
计算单元面积 100
计算单元长度(m) 20
计算单元宽度(m) 5
单元中单格长度(m) 10
单元中单格宽度(m) 5
水平潜流总长度(m) 20
水平潜流总宽度(m) 15
覆土厚度(m)
粗砂厚度(m)
填料层高度(m)
细砂厚度(m) 总高度(m) 1
单元容积（m3） 100
