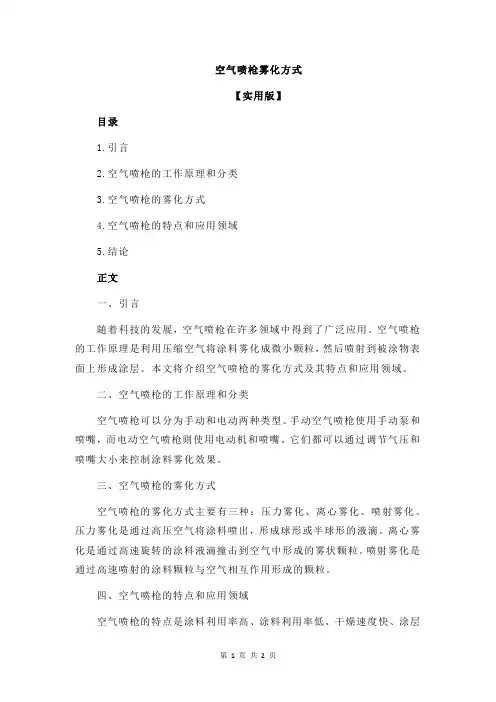

空气雾化喷嘴
空气喷枪雾化方式

空气喷枪雾化方式
【实用版】
目录
1.引言
2.空气喷枪的工作原理和分类
3.空气喷枪的雾化方式
4.空气喷枪的特点和应用领域
5.结论
正文
一、引言
随着科技的发展,空气喷枪在许多领域中得到了广泛应用。
空气喷枪的工作原理是利用压缩空气将涂料雾化成微小颗粒,然后喷射到被涂物表面上形成涂层。
本文将介绍空气喷枪的雾化方式及其特点和应用领域。
二、空气喷枪的工作原理和分类
空气喷枪可以分为手动和电动两种类型。
手动空气喷枪使用手动泵和喷嘴,而电动空气喷枪则使用电动机和喷嘴。
它们都可以通过调节气压和喷嘴大小来控制涂料雾化效果。
三、空气喷枪的雾化方式
空气喷枪的雾化方式主要有三种:压力雾化、离心雾化、喷射雾化。
压力雾化是通过高压空气将涂料喷出,形成球形或半球形的液滴。
离心雾化是通过高速旋转的涂料液滴撞击到空气中形成的雾状颗粒。
喷射雾化是通过高速喷射的涂料颗粒与空气相互作用形成的颗粒。
四、空气喷枪的特点和应用领域
空气喷枪的特点是涂料利用率高、涂料利用率低、干燥速度快、涂层
质量好等。
它们广泛应用于建筑、汽车、船舶、飞机、铁路、电子等领域。
五、结论
空气喷枪是一种高效、环保的涂装设备,其雾化方式的不同使得它们在各个领域中具有广泛的应用。

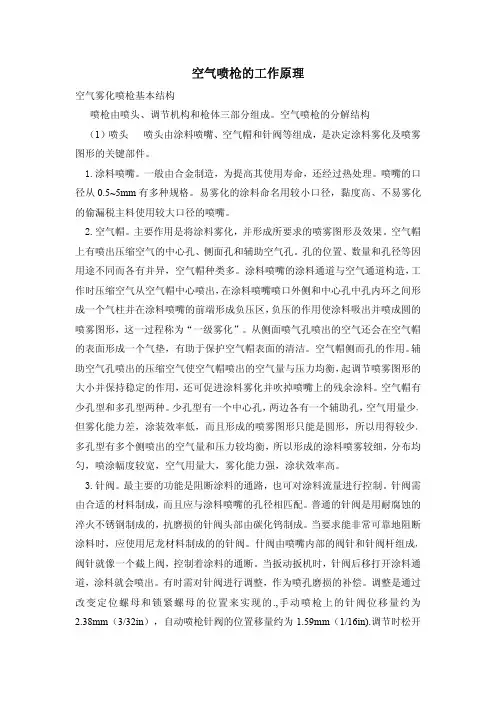

空气喷枪的工作原理 .WPS

空气喷枪的工作原理空气雾化喷枪基本结构喷枪由喷头、调节机构和枪体三部分组成。
空气喷枪的分解结构(1)喷头喷头由涂料喷嘴、空气帽和针阀等组成,是决定涂料雾化及喷雾图形的关键部件。
1.涂料喷嘴。
一般由合金制造,为提高其使用寿命,还经过热处理。
喷嘴的口径从0.5~5mm有多种规格。
易雾化的涂料命名用较小口径,黏度高、不易雾化的偷漏税主料使用较大口径的喷嘴。
2.空气帽。
主要作用是将涂料雾化,并形成所要求的喷雾图形及效果。
空气帽上有喷出压缩空气的中心孔、侧面孔和辅助空气孔。
孔的位置、数量和孔径等因用途不同而各有并异,空气帽种类多。
涂料喷嘴的涂料通道与空气通道构造,工作时压缩空气从空气帽中心喷出,在涂料喷嘴喷口外侧和中心孔中孔内环之间形成一个气柱并在涂料喷嘴的前端形成负压区,负压的作用使涂料吸出并喷成圆的喷雾图形,这一过程称为“一级雾化”。
从侧面喷气孔喷出的空气还会在空气帽的表面形成一个气垫,有助于保护空气帽表面的清洁。
空气帽侧而孔的作用。
辅助空气孔喷出的压缩空气使空气帽喷出的空气量与压力均衡,起调节喷雾图形的大小并保持稳定的作用,还可促进涂料雾化并吹掉喷嘴上的残余涂料。
空气帽有少孔型和多孔型两种。
少孔型有一个中心孔,两边各有一个辅助孔,空气用量少,但雾化能力差,涂装效率低,而且形成的喷雾图形只能是圆形,所以用得较少。
多孔型有多个侧喷出的空气量和压力较均衡,所以形成的涂料喷雾较细,分布均匀,喷涂幅度较宽,空气用量大,雾化能力强,涂状效率高。
3.针阀。
最主要的功能是阻断涂料的通路,也可对涂料流量进行控制。
针阀需由合适的材料制成,而且应与涂料喷嘴的孔径相匹配。
普通的针阀是用耐腐蚀的淬火不锈钢制成的,抗磨损的针阀头部由碳化钨制成。
当要求能非常可靠地阻断涂料时,应使用尼龙材料制成的的针阀。
什阀由喷嘴内部的阀针和针阀杆组成,阀针就像一个截上阀,控制着涂料的通断。
当扳动扳机时,针阀后移打开涂料通道,涂料就会喷出。
有时需对针阀进行调整,作为喷孔磨损的补偿。
空气雾化喷嘴雾化效果linyuzhen372505-self-200812-15

研究.
转载
中国科技论文在线
86 0 航 空 动 力 学 报
第 2 1卷
低 的污染 排放 、 宽 的稳 定工 作 范 围 以及 更 合 理 更 的出 口温 度分 布 , 先 进 航空 发动 机 燃 烧 室 中的 对
燃 油喷 嘴雾化 质量 也提 出了更高 的要 求 。
( 旋 流器 开孔 方 向 与 喷 嘴 轴 向 的 夹 角 , s一 旋
流器漩流数 ,a —旋流器等效 流通面积) cA —
c e sz n l z r Th x e me t l e u t h w h tt e S D n i r u in p r me e ff e l ie a a y e . e e p r n a s ls s o t a h M i r a d ds i t a a t r o u l tb o
雾 分 布 。研 究 结 果 表 明 : 着 气 液 比的 增 加 , MD 减 小 , 布 指 数 也 减 小 , 且 存 在 一 个 关 键 气 液 比 , 超 过 随 S 分 并 在 关键 气液比的工况下 , 雾 的 S 液 MD 及 分 布 指 数 变 化 很 小 。
Fluent雾化喷嘴数值仿真研究

F l u e n t雾化喷嘴数值仿真研究This model paper was revised by the Standardization Office on December 10, 2020Fluent雾化喷嘴数值仿真研究FLUENT 提供五种雾化模型:平口喷嘴雾化(plain-orifice atomizer)压力-旋流雾化(pressure-swirl atomizer)转杯雾化模型(flat-fan atomizer)气体辅助雾化(air-blast/air-assisted atomizer)气泡雾化(effervescent/flashing atomizer)所有的模型都是用喷嘴的物理及尺寸参数(例如喷口直径、质量流率)来计算初始颗粒尺寸、速度、位置。
对于实际的喷嘴模拟来说,无论是颗粒的喷射角度还是其喷出时间都是随机分布的。
但对FLUENT 的非雾化喷射入口来说,液滴都是在初始时刻以一个固定的轨道喷射出去(到流场中去)。
喷雾模型中使用随机选择模型得到液滴的随机分布。
随机选择轨道表明初始液滴的喷射方向是随机的。
所有的喷嘴模型中都要设第初始喷射角(范围),颗粒通过随机的方法在这个范围内得到一个初始喷射方向。
这种方法提高了由喷射占主导地位流动的计算精度。
在喷嘴附近,液滴在计算网格内的分布趋向于更加均匀,这样,通过气相作用于液滴上的曳力就加强了气相-液滴之间的耦合作用。
平口喷嘴雾化(plain-orifice atomizer)模型平口喷嘴是最常见也是最简单的一种雾化器。
但对于其内部与外部的流动机制却很复杂。
液体在喷嘴内部得到加速,然后喷出,形成液滴。
这个看似简单的过程实际却及其复杂。
平口喷嘴可分为三个不同的工作区:单相区、空穴区、以及回流区(flipped。
不同工作区的转变是个突然的过程,并且产生截然不同的喷雾状态。
喷嘴内部区域决定了流体在喷嘴处的速度、初始颗粒尺寸、以及液滴分散角。
喷嘴的规格和应用

各类喷嘴的规格及应用产品名称:塑料螺旋喷嘴(CALX-PP)喷雾模式:空心锥形、实心锥产品材质:加纤聚丙烯(PP)规格型号:1/4、3/8、1/2、3/4、1寸一样应用:废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、P CB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
产品名称:不锈钢螺旋喷嘴(CALX-SS)产品材质:不锈钢(SS)规格型号:1/4、3/8、1/2、3/4、1寸、1寸半、2寸喷雾模式:空心锥形、实心锥形一样应用:废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:陶瓷螺旋喷嘴(CALX-TC)产品材质:特种陶瓷规格型号:1/4、3/8、1/2、3/4、1寸喷雾模式:空心锥形、实心锥形一样应用:废气洗涤、气体洗涤、洗涤与漂淋进程、防火灭火、烟气脱硫系统、除尘降尘系统、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:通用金属喷嘴(CAAA/A)产品材质:不锈钢(SS)、黄铜(BRASS)规格型号:内螺纹、外螺纹入口接头:1/8、1/4、3/8、1/2喷雾模式:空心锥形、实心锥形一样应用:表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:通用金属喷嘴(CABB/B)产品材质:不锈钢(SS)、黄铜(BRASS)规格型号:内螺纹、外螺纹入口接头:1/8、1/4、3/8、1/2喷雾模式:实心锥形、、圆锥形、四方形一样应用:气体洗涤与冷却、水冷却、灭尘操纵、金属处置、化学反映处置、其它热互换应用、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:通用金属喷嘴(CACC/C)产品材质:不锈钢(SS)、黄铜(BRASS)规格型号:内螺纹、外螺纹入口接头:1/8、1/4、3/8、1/2喷雾模式:扇形一样应用:表面处置、电子、化工、环保、钢铁、汽车等工业领域、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:精细雾化喷嘴(CAZ)产品材质:加纤聚丙烯(PP)、不锈钢(SS)、黄铜(BRASS)入口接头:1/8、1/4、3/8喷雾模式:实心喷雾、空心喷雾产品特性:喷雾形状为环形、内置旋流叶片、喷孔细小能产生细雾、自旋流室至喷口均为陶瓷或硬化不锈钢或合金镶件制造、耐磨性强一样应用:加湿、冷却、散布、环保、机械、电子、医药、化工、钢铁、电厂、通风、造船业、造纸、食物产品名称:快拆喷嘴(CAQC、CAQB、CAM)产品材质:玻璃纤维增强聚丙烯、碳纤维增强聚丙烯和聚偏二氟乙烯规格型号:1/8、1/4、3/8喷雾模式:扇形、圆形一样应用:印制线路板的生产、产品清洗、漂洗、金属部件的磷化、冷却、加温、化学制造业、灭尘操纵产品名称:可调球形夹扣喷嘴(CA26988、CA27988)产品材质:加纤聚丙烯(PP)、不锈钢(SS)喷雾模式:扇形、圆形一样应用:金属清洗、表面处置中的磷化、脱脂、其它低压应用产品名称:可调球形喷嘴(CA155)产品材质:加纤聚丙烯(PP)、不锈钢(SS)、黄铜(BRASS)入口接头:1/4、3/8、1/2喷雾模式:扇形、实心锥形、空心锥形一样应用:表面处置、电子、化工、环保、钢铁、汽车等工业领域产品名称:大流量喷雾喷嘴产品材质:不锈钢(SS)、碳化硅、碳化硼规格型号:CAASR/AAAS/CAASB入口接头:1-1/4英寸、2英寸、3英寸、4英寸、6英寸、或法兰接头喷雾模式:空心锥形一样应用:表面处置、电子、化工、环保、钢铁、汽车、发电厂等工业领域产品名称:大流量空气雾化喷嘴产品材质:不锈钢(SS)入口接头:1英寸、1-1/2英寸喷雾模式:广角圆形、圆形一样应用:化工、环保、钢铁、汽车、发电厂、水泥厂等工业领域PCB、PCBA、LCD、铝材厂、钢治理厂、家具厂、电脑机箱、电冰箱厂、空调厂、烤漆厂、喷涂厂、纺织厂、钢铁厂、发电厂、集装箱厂、船舶制造厂、电镀厂和与这相应的设备制造厂。
喷嘴型号及参数

讲师姓名:上海斐卓Feizhuo2018年9月25日喷嘴型号及参数工业喷嘴型号种类多,应用于不同的工业制造中,起着不同的作用,工业喷嘴型号及参数有不同的规格。
下面我们将列举出不同的工业喷嘴类型及参数,供不同行业的客户选型确认。
工业喷嘴系列之雾化喷嘴型号及参数:配闷堵系列雾化喷嘴J:喷嘴型号:Feizhuo-1/4J-SS+SU11-SS+3/4AD-SS;带流量调节针阀JN:喷嘴型号:Feizhuo-1/4JN-SS+SUE18A-SS+3/4AD-SS;带防堵清楚针阀喷嘴JCO: Feizhuo-1/4JCO-SS+SU11-SS+3/4AD-SS;带开关控制的空气雾化喷嘴:Feizhuo-1/4JAU-SS+SUE18A-SS+3/4AD-SS;1.小流量空气雾化喷嘴之压力传送式喷雾装置(内混式)优点和特性:对于扇形喷雾,尺寸A、B、C是距离喷嘴相应处的喷雾宽度;喷嘴到喷雾最大弥散点到喷雾投射总距离为D;在压力输送液体时,液体通过压力被送往喷嘴处。
液体和压缩空气或其他气体在内部混合,能够产生完全的雾化的喷雾。
2.压力输送式喷雾装置(外混式)优点和特性:通过外部混合装置,无需改变液体流量,只需改变空气压力,即可对雾化进行喷雾控制;对于扇形喷雾,尺寸A\B\C是距离喷嘴相应距离处的喷雾宽度。
喷嘴到最大喷雾弥散点到距离为D;当使用压力输送液体系统时,液体通过压力被送往喷嘴;液体和压缩空气或者其他气体在外部混合,产生完全雾化的喷雾。
喷嘴SUE18A(液体帽2050,空气帽62240-60度),在0.3公斤压力下流量为5.5L/H,空气消耗量22L/MIN;喷嘴SU11(液体帽2050+空气帽67147):在1.5公斤压力下2.0L/H,空气消耗量27L/MIN;空气雾化喷嘴型号及参数如上所致,了解更多雾化喷嘴及其他喷嘴型号及参数,请您直接登陆斐卓Feizhuo喷雾公司网站或致电斐卓Feizhuo客服中心获取;。
空气雾化完整版

JBC 型号的特点是空气和液体入 口中心线进入喷嘴背部,并平行 于喷雾投影轴,入口连接尺寸为 1/8 英寸,1/4 英寸和 1/2 英寸
JAC 和 JACN 型号的特点是空气和液体 入口与喷雾投影轴成 90°,如图 JACN 带流量调节针阀,不带调节阀的为 JAC。 入口连接尺寸为 1/8 英寸,1/4 英寸。
订购信息
1/8JJAU – SS + SUJ11–SS
连接本 体型号
材料 代码
喷雾装 置号
材料 代码
材料代码: SS :303 不锈钢 316SS :316 不锈钢 BRASS:黄铜
连接本体部分
喷雾装置部分 (参见样本 P )
连接本 体型号
材料 代码
喷雾装 置号
材料 代码
固定接 头型号
材料 代码
连接本体部分
喷雾装置部分 (参见样本 P )
接头部分(选配) (参见样本 P )
材料代码: SS :303 不锈钢 316SS :316 不锈钢 BRASS:黄铜
说明: 如果仅需订购连接本体——例:1/4JAU-SS 如果仅需订购喷雾装置——例:SU11-SS 如果需单独订购空气帽——例:PA67147-SS 如果需单独订购液体帽——例:PF2050-SS
z 喷嘴的运行控制为:在针阀驱动腔空气管路 上加装电磁阀,通过电磁阀开关控制喷嘴的 内部针阀的开关,实现喷雾的自动控制。
z 喷嘴本体可以与所有 1/8 英寸和 1/4 英寸的 喷雾装置配合使用(喷雾装置请参见 )。
z 喷嘴内部所有零件均为精密制造,确保光滑 运行和长久使用,但为了延长使用寿命,建 议不要随便拆卸针阀驱动腔。
连接本体 连接本 入口尺寸 体型号
材料 代码
喷雾装 置号
雾化喷头原理

雾化喷头原理雾化喷头是一种以气体或液体为介质,根据一定的工作原理,将物质、液体或气体分散成雾状或气溶胶状状态的方法。
最常见的雾化喷头主要有静压式喷头、压力控制式喷头、涡轮式喷头等。
它们所完成的任务不仅仅是起到喷头的作用,也可以实现物质的分散、流通和分流的作用。
它的应用范围非常广泛,几乎可以在任何工业领域中找到它的身影,例如喷粉、喷涂、空气清洗等。
雾化喷头的原理主要是利用流体动力学和传热学原理,将气流、空气或液体进行分散或分布,使其可以形成细小的雾状团簇或气溶胶。
基本工作原理是利用气体压强或流体压力,经过合理设计的喷嘴,将介质分散成小尺寸的气溶胶或雾状物质,从而形成所需要的精密均匀性和分布状态。
静压式喷头,也称为无压力喷头,主要是利用动力气源的压力,将气体和液体分散成雾状状态。
它利用气流的动能,就是说气流的经过造成压力损失,这就是雾化喷头效果的原理。
静压式喷头具有结构简单、安装灵活,操作简单,可靠性高,维护简单等优点,因此,它的应用广泛,是大多数工程场合的优选。
压力控制式喷头,主要利用压力控制器,改变气体和液体的压力及流量,然后利用气动原理,将气体或液体分散成雾状。
这类喷头具有结构紧凑,成本低、操作灵活,可靠性高等优点,是检测和控制系统的重要组成部分。
它广泛用于各类空调系统,空气清洗系统和其他类似应用系统中。
涡轮式喷头,也称为真空式喷头,是将气体、液体分散成微小的雾状状态的装置。
它利用涡轮机,通过合理的设计和组合,从而改变气体和液体的压力、方向和流量,以形成所需要的雾状物质。
涡轮式喷头相对于其他喷头而言,性能较高,噪声低,可以较长的距离喷出雾状物质,因此受到各类工业领域的欢迎。
尽管不同类型的雾化喷头原理不尽相同,但它们的作用机理基本是一致的,都是利用流体动力学和传热学原理,将气流、空气或液体进行分散或分布,使其可以形成细小的雾状团簇或气溶胶,从而实现物质的分散、流通和分流作用。
它们的应用范围已经遍及工业生产领域,为人们提供了更高效的分散和分流方式,促进了工业的发展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空气雾化喷嘴
空气雾化喷嘴是二流体喷嘴(空气和液体),雾化喷嘴是一流体喷嘴(液体),种类是很多的,内部结构也不尽相同。
工作原理
空气雾化喷油嘴与机械喷油嘴的工作原理不相同,它是利用压缩空气的喷散作用来使嫩料雾化的。
因此,它可以避免那些机械喷嘴所固有的低油压时雾化不良和油址调节受供油压力限制的缺点。
在这种喷油嘴中,大部分压编空气经空气流道1以约300 m/,的速度夹带翁由旋流室供来的坦料喷向姑烧空间,而另一部分空气则进人喷油嘴旋流室后的内腔.与嫩料混合后由喷口射出。
这种内外两层空气的夹流方案可以保证嫩料良好地雾化。
喷油压力:
空气喷油嘴的油址调节也是依靠改变供油压力来实现的,但由于雾化是靠空气喷散而不是靠嫩油本身的喷射速度,喷油压力要求较低,在满负荷下只要1.0-1.5 MPa(表压)就可以‘它的雾化质2则是依靠调节雾化空气的压力和流最来控制的。
试验表明:雾化空气的消耗率一般为嫩料的理论嫩烧空气址的4%.雾化空气的压力与嫩烧室内压力的比值大约为1.8.
燃料流量的调节范围可达7%-100%.在低压负荷工作时.因雾化空气量对于嫩油且的比值更大,雾化质世反而更好,这种喷油嘴工作可靠性很高,即使应用于较脏的重质嫩料也不会发生堵塞,而且因油道内燃油的流速较低而不易磨损,雾化质最又比较稳定.因此对于嫩用重质燃料.它比机械式喷油嘴有突出的优点。
