【化学】 图像题 金属及酸碱盐反应单元测试题(含答案) 一、化学图像题 金属及酸碱盐反应的图像 1．用等质量相同表面积的镁条、等体积不同浓度的稀盐酸在一定条件下反应，实验结果如图所示。下列结论正确的是
①镁与盐酸的反应是放热反应 ②b曲线对应的盐酸浓度较大 ③盐酸浓度越大，反应速率越快 ④单位时间内放出热量越多，反应速率越快 ⑤装置内氢气的质量先增大，后减小 ⑥两种情况最终产生氢气的质量可能相同 A．①②③④ B．①③④⑤ C．①③④⑥ D．③④⑤⑥
【答案】C 【解析】 【分析】 【详解】 ①镁与盐酸反应生成氯化镁和氢气，该反应是放热反应，符合题意； ②盐酸的浓度越大，反应速率越快，压强增大越明显，故a曲线对应的盐酸浓度较大，不符合题意； ③盐酸浓度越大，反应速率越快，说法正确，符合题意； ④镁与盐酸反应放热，单位时间内放出热量越多，说明反应速率越快，符合题意； ⑤镁与盐酸反应生成氢气，随着反应的进行，氢气质量逐渐增加，待完全反应后，氢气的质量不再变化，故装置内氢气的质量先增大，后不变，不符合题意； ⑥如盐酸过量，镁条的质量相等，两种情况最终产生氢气的质量相同，符合题意。 正确的是：①③④⑥；故选C。
2．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。对该图像的分析如下：
①OP段发生反应的化学方程式为3322
=NaCO+CaClaCO+2lCNaC
②E、F点溶液的pH相同 ③O点溶液和G点溶液的离子种类一样多 ④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等 以上说法中正确的个数有（ ） A．1个 B．2个 C．3个 D．4个
【答案】C 【解析】 【分析】 碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。 【详解】 ①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP段发生反应的化学方程式为
23222HCl+NaCO2NaCl+HO+CO=，故①不正确；
②E点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确； ③O点溶液中的离子有H+、Cl-、Ca2+三种，G点溶液中有Cl-、Na+和CO32-三种离子，两点溶液中的离子种类一样多，故③正确； ④碳酸钠与盐酸反应生成2.2 g二氧化碳，根据化学方程式
2322NaCO+2HCl=2NaCl+HO+CO，生成2.2g的二氧化碳，需要碳酸钠的质量为5.3
g，碳酸钠与氯化钙反应生成5.0 g碳酸钙，根据化学方程式
2233=CaCl+NaCOCaCO+2NaCl，生成5.0g的碳酸钙，需要碳酸钠的质量为5.3g，
与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。 故选C。
3．下列四个图象分别对应四种实验操作过程，其中正确的是
A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸
B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应
C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量
D．丁表示高温加热一定质量的石灰石
【答案】D 【解析】 【分析】 【详解】 A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选
项图象错误。 B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为
0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继
续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。 D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二
氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。 故选：D。
4．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（ ）
选项 甲物质 乙物质 Y轴的意义 A 稀盐酸和硫酸钠 氢氧化钡 生成沉淀的质量
B 水 硝酸钾 溶质的质量分数
C 二氧化锰 过氧化氢溶液 氧气的质量
D 铝 稀硫酸 溶液中铝元素的质量
A．A B．B C．C D．D 【答案】C 【解析】 【分析】 常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。 【详解】 A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，
且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意； B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数
不再增大，与曲线相符，不符合题意； C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二
氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意； D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当
铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。故选C。 【点睛】 判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
5．下列四个图形的变化趋势能正确描述对应操作的是
A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应 B．将接近饱和的碳酸钠溶液恒温蒸发水
C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸
D．向pH=2的盐酸溶液中加水稀释
【答案】A 【解析】 【分析】 【详解】 A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，
而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确; B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误; C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后
立即生成沉淀；故选项错误; D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错
误。 故选：A。
6．下列图像中有关量的变化趋势与选项要求相符合的是
A．向硝酸溶液中不断加水 B． 过氧化氢分解生成氧气，一份加入二氧化锰，一份不加
入二氧化锰 C．在恒温条件下，将饱和NaCl溶液蒸发适量水
D．向一定量的稀硫酸和硫酸铜的混合溶液中滴入氢氧化钠溶液至过
量 【答案】D 【解析】 【分析】 【详解】 A、向硝酸溶液中不断加水，溶液的pH会变大，但是不会等于和大于7，图像错误；
B、过氧化氢分解生成氧气，加入二氧化锰不会改变生成氧气的质量，即两份生成氧气质量
相等，图像错误； C、在恒温条件下，将饱和NaCl溶液蒸发适量水，会析出晶体，但溶液仍然是该温度下的
饱和溶液，溶质质量分数不改变，图像错误； D、硫酸铜和氢氧化钠溶液反应生成氢氧化铜沉淀，但是氢氧化铜沉淀和稀硫酸反应生成
硫酸铜和水，故氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成沉淀，图像正确。 故选D。 【点睛】 本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
7．小明测得碳酸钙与一定量的稀盐酸反应后的溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积的变化曲线如图所示。下列说法不正确的是：（ ） A．AB段处溶液的质量增加
B．AB段产生气泡，BC段产生沉淀
C．B、C二点的溶液中的溶质相同
D．CD段溶液显碱性是因为碳酸钠过量
【答案】C 【解析】 【分析】 碳酸钙与一定量的稀盐酸反应后的溶液pH为2，说明稀盐酸过量，方程式为：CaCO3+2HCl=CaCl2+H2O+CO2 ，反应后溶液中溶质含有CaCl2和HCl，向其中逐滴加入碳酸
钠溶液，碳酸钠会先与稀盐酸反应Na2CO3+2HCl=2NaCl+H2O+CO2，这也是图像AB段发生的反应；B点时盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl ，BC段发生CaCl2+ Na2CO3= CaCO3+2 NaCl，C点时氯化钙恰好反应完，溶液中只有氯化钠；CD段没有物质
与碳酸钠反应，继续加入碳酸钠溶液造成过量。 【详解】 A. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，向反应后的溶液中加入碳酸
钠溶液，增加碳酸钠溶质和溶剂水的质量，同时跑出去气体CO2质量，根据反应方程式，增加的碳酸钠的质量要大于减少的二氧化碳质量（Na2CO3相对分子质量106，大于CO2相对分子质量44），再加上碳酸钠溶液中的溶剂水的质量，AB段处溶液质量会增加，故A不符合题意； B. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2，所以有气泡产生；BC段发生
CaCl2+ Na2CO3= CaCO3+2 NaCl，所以有白色沉淀碳酸钙产生，故B选项不符合题意；
C. 根据以上分析， B点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl，C点
时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故C选项符合题意； D. CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。碳酸钠溶液显碱性，pH增大，故D选项不符合题意； 故选：C。 【点睛】 本题对图像的分析，透过图像分析反应的本质，要逐段图像进行分析，看清横纵坐标和拐点。
8．下列图象能正确反映对应操作的是( )

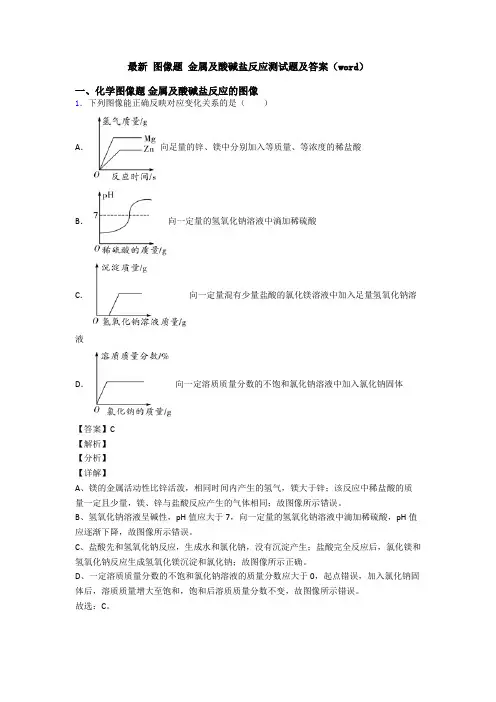

最新 图像题 金属及酸碱盐反应测试题及答案(word)
最新图像题金属及酸碱盐反应测试题及答案（word）一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是（）A．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸B．向一定量的氢氧化钠溶液中滳加稀硫酸C．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液D．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体【答案】C【解析】【分析】【详解】A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
2．下列实验内容中的横、纵坐标表示的量符合下图所示变化趋势的是A．①②B．②③C．②④D．②③④【答案】C【解析】【分析】【详解】①稀释饱和氯化钠溶液随着加入水的增多，溶质的质量分数是逐渐减小的，故①错误；②红磷的质量随着燃烧时间越来越少，当氧气燃尽时，红磷的量就不再减少，成一条水平线，故②正确；③二氧化锰是催化剂，在反应过程中是一直不变的，故③错误；④锌和盐酸反应，铜和盐酸不反应，随着盐酸的滴加，固体的质量逐渐减少，当锌反应完时，剩下的铜的质量就成为定值了，故④正确。
故选C。
3．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题4．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。

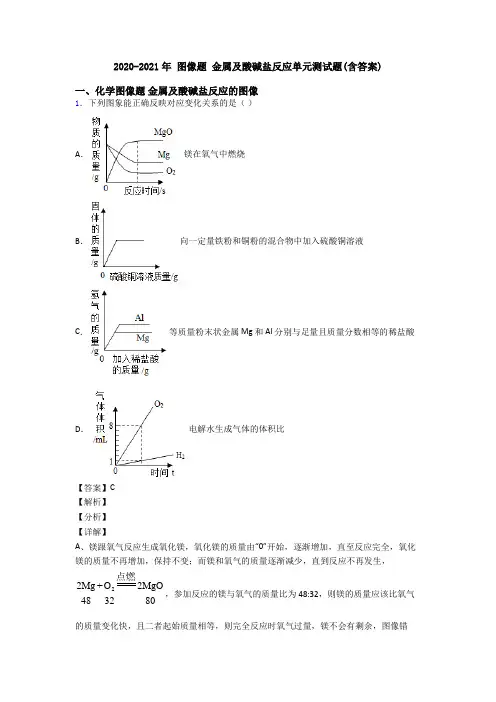

2020-2021年 图像题 金属及酸碱盐反应单元测试题(含答案)
2020-2021年 图像题 金属及酸碱盐反应单元测试题(含答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图象能正确反映对应变化关系的是（ ）A ．镁在氧气中燃烧B ．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液C ．等质量粉末状金属 Mg 和 Al 分别与足量且质量分数相等的稀盐酸D ．电解水生成气体的体积比【答案】C【解析】【分析】【详解】A 、镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生，22Mg +O 2MgO 483280点燃，参加反应的镁与氧气的质量比为48:32，则镁的质量应该比氧气的质量变化快，且二者起始质量相等，则完全反应时氧气过量，镁不会有剩余，图像错误，故不符合题意；B、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上某一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO4=Cu+FeSO4，每56份质量的铁可以置换处64份质量的铜），直至反应不再发生，固体的质量不再改变，图像错误，故不符合题意；C、当金属过量，酸完全反应，等质量的盐酸产生等质量的氢气，因此，镁、铝曲线是一条曲线，当等质量的镁、铝恰好完全反应时，每24份质量的镁产生2份质量的氢气，每54份质量的镁产生6份质量的氢气，等质量的镁生成的氢气质量应比铝少，图像正确，故符合题意；D、电解水生成氢气和氧气的体积比为2:1，图像错误，故不符合题意，故选C。
【点睛】本题为图像题，解答本题关键要弄清图象中是从原点开始与否，及图象的转折点的意义，及反应是恰好反应，还是反应物有剩余，再根据有关的化学方程式进行计算解答。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

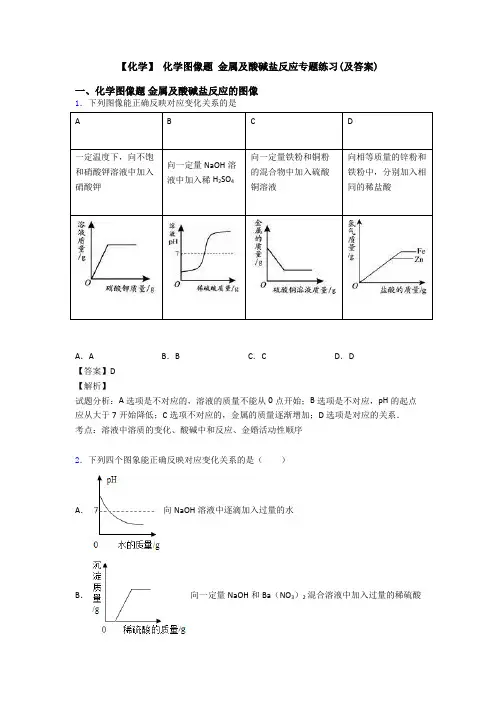

【化学】 化学图像题 金属及酸碱盐反应专题练习(及答案)
【化学】化学图像题金属及酸碱盐反应专题练习(及答案) 一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序2．下列四个图象能正确反映对应变化关系的是（）A．向NaOH溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2 D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
故选C。
【点睛】等质量的金属与过量的酸反应生成氢气的质量大小可以用下列公式比较：金属的化合价金属的相对原子质量3．下列四个图象分别对应四个变化过程，其中正确的是（）A．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。
2020-2021年 图像题 金属及酸碱盐反应单元测试题 含答案(word)
2020-2021年图像题金属及酸碱盐反应单元测试题含答案（word）一、化学图像题金属及酸碱盐反应的图像1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化曲线【答案】B【解析】【详解】A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
故选B。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。

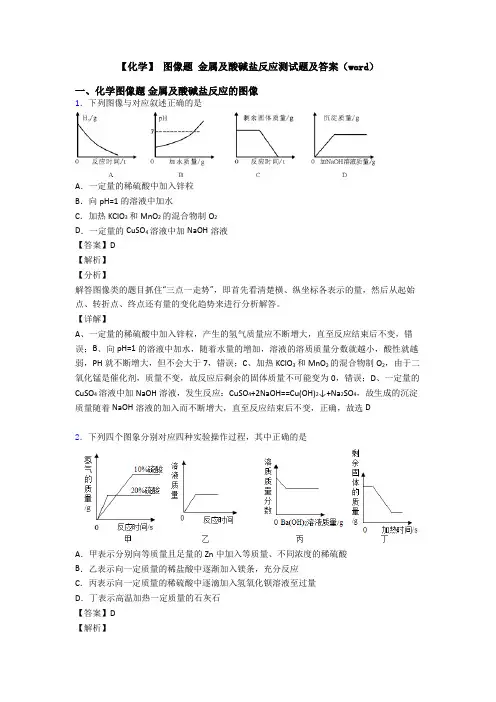

【化学】 图像题 金属及酸碱盐反应测试题及答案(word)
【化学】图像题金属及酸碱盐反应测试题及答案（word）一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。
D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。
【化学】化学图像题 金属及酸碱盐反应题20套(带答案)及解析
【化学】化学图像题金属及酸碱盐反应题20套(带答案)及解析一、化学图像题金属及酸碱盐反应的图像1．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。
故选D。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。
【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。
故选D。
3．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。
最新 化学图像题 金属及酸碱盐反应专题练习(及答案)
最新化学图像题金属及酸碱盐反应专题练习(及答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
化学图像题 金属及酸碱盐反应题20套(带答案)
化学图像题 金属及酸碱盐反应题20套(带答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像能正确反映所对应叙述关系的是A ．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B ．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系【答案】D【解析】【分析】【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO 2Cu+CO 。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H =。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
C 错误；D 、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫酸钠。
生成的氢氧化铜可以与硫酸反应生成硫酸铜和水，所以有硫酸存在时，硫酸铜不能直接与氢氧化钠反应生成氢氧化铜沉淀，等硫酸被消耗尽此能生成沉淀。
D 正确。
故选D 。
2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A ．氯化钠、氯化钡B ．氢氧化钠、硝酸钡C ．氢氧化钠、碳酸钠D ．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
【详解】A 、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;B 、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;C 、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;D 、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。
图像题 金属及酸碱盐反应练习题(含答案)(word)
图像题金属及酸碱盐反应练习题(含答案)（word）一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
故选：C。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
图像题 金属及酸碱盐反应练习题(含答案)
C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；
选项
甲物质
乙物质
Y轴的意义
A
稀盐酸和硫酸钠
氢氧化钡
生成沉淀的质量
B
水
硝酸钾
溶质的质量分数
C
二氧化锰
过氧化氢溶液
氧气的质量
D
铝
稀硫酸
溶液中铝元素的质量
A．AB．BC．CD．D
【答案】C
【解析】
【分】
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
图像题 金属及酸碱盐反应练习题(含答案)
一、化学图像题金属及酸碱盐反应的图像
1．下列各选项与如图所示曲线相符的是（ ）
选项
横坐标
纵坐标
A
向一定量稀硫酸中加入锌粉的质量
溶液中氢元素的质量
B
向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量
产生气体的质量
C
一定量的硫酸铜溶液中加入氯化钡生成沉定的质量
生成沉定的质量
C、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；
D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
