功分器
功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。
1、400MHz-500MHz频率段二、三功分器，应用于常规无线电通讯、铁路通信以及450MHz无线本地环路系统。
2、800MHz-2500MHz频率段二、三、四微带系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
3、800MHz-2500MHz频率段二、三、四腔体系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
4、1700MHz-2500MHz频率段二、三、四腔体系列功分器，应用于PHS/WLAN 室内覆盖工程。
5、800MHz-1200MHz/1600MHz-2000MHz频率段小体积设备内使用的微带二、三功分器。
问：分配器，分支器和功分器是同一类器件吗？它们有什么不同，可以互相代换吗？答：肯定它们不是同一类器件；其用途和作用也不尽相同。
分配器是有线电视传输系统中分配网络里最常用的器件，它的功能是将一路输入有线电视信号均等的分成几路输出，通常有二分配，四分配，六分配等。
随着有线电视网络的频率不断提升，功能不断加强，因此对分配器的要求也不断提高。
工作的频率范围5MHz－870MHz，甚至更宽；有线电视网络中射频的各种接口阻抗均为75Ω，为实现阻抗匹配，因此分配器输入端和输出端阻抗均为75欧；分配损失即插损，在系统中总希望接入分配器的损耗越小越好，分配损失的大小与分配路数是有直接关系的，二分配器的分配损失一般在3.5dB，四分配器的分配损失一般在8dB。
分配器在使用中还可分为电流通过型、双向通过型；户外型、户内型等等。
分支器的功能是从所传输的有线电视信号中取出一部分馈送给支线或用户终端，其余大部分信号则仍按原方向继续传输。
03 射频信号的三大要素
三、阻抗要素
50Ω和75Ω阻抗 在射频信号进入自由空间之前，会在导体或器件内振荡。每个器件都有一个 入口或出口，或两者都有。如果射频信号从一个器件穿过一个导体进入另外 一个器件，导体和器件之间要有连接。为了方便，工程师将连接标准化，这 样，一个公司生产的器件就可以和另一个公司生产的器件匹配工作，只有很 小的信号损失。阻抗的度量单位是欧姆。 至于为什么是50Ω，这只是一个巧合，第二次世界大战期间，军队需要连接 一些碰巧是50Ω阻抗的天线，于是，他们开发了一些50Ω的电缆（后来称为 RG-58）并大量使用，其它所需要连接的设备都只能是适从50Ω了。 50Ω是最佳的吗？答案是否定的。以射频电缆为例，75Ω的性能更佳（即衰 减更小）。它是近期开发的，75Ω是用于有线电视中的阻抗。相应地，现在 有两种阻抗标准：通信射频用50Ω和电视射频用75Ω。
其实C/N和C/I对于通信的影响是归一的，都是衡量有用信号（载波）和 无用信号（噪声、干扰）的关系。C/N和C/I的好坏，在数字通信系统中 直接关系到误码率的高低。
三、功率要素
功率 有用信号
C/N
C/I
干扰信号 噪声
频率
三、功率要素
有关射频/微波信号功率的基本电路 衰减器：衰减器是指控制射频/微波信号功率的大小的器件，通常根据衰 减量分为固定衰减器和可变衰减器两种。 功率分配器/合路器：功率分配器是将一路射频/微波信号分成若干路的 器件，一般是等分的。例如二功分器、三功分器。功分器也可以作为合 路器使用，在各个支路口接不同频率的信号，在主路合路输出。 定向耦合器：定向耦合器是一种有方向性的无源射频和微波功率分配器 件。定向耦合器通常是耦合主路的一小部分功率到耦合端，用以检测主 路信号的工作状态是否正常；在移动通信天线覆盖系统里，传输信号耦 合一部分信号至天线，实现信号覆盖。耦合度通常可分为：5dB、6dB、 7dB、10dB、15dB、20dB、30dB、50dB等。 放大器：射频/微波放大器是提高射频/微波信号电平的有源电路。
功分器——精选推荐
一台卫星锅带两台电视怎么实现？1.如果是大锅带两台电视机需用双本振高频头。
这样两台电视机看不同极化方式（水平极化和垂直极化）的节目时就互相不干扰。
2.需用两台接收机，一个电视机配一台接收机。
3.从高频头下来需用一个‘一分二’的功分器，不能用有线电视的分支器。
功分器的功能是将信号一分为二，分支器的功能是把总信号分成一小小的部分给一台电视机用。
4.连接方法：高频头一一功分器一一两台接收机一一两台电视机。
5.如果是中9小锅连接方法相同，但两台电视机只能同时看左旋或右旋极化的节目。
一个锅同时看两台电视机需要用两台接收机。
一台接收机接一台电视机。
如果买一分二的功分器，输入接囗一般是在中间，对面是两个输出接囗，一般有箭头标志。
输入口与高频头用馈源线和F头连结，两个输出口分别用馈源线和F头与两台接收机连结。
高频头最好用双本振的。
这样两台电视机就可以同时收看不同极化方式的电视节目不产生干扰。
如果用单本振的高频头，两台电视机只同时收看相同极化方式的电视节目。

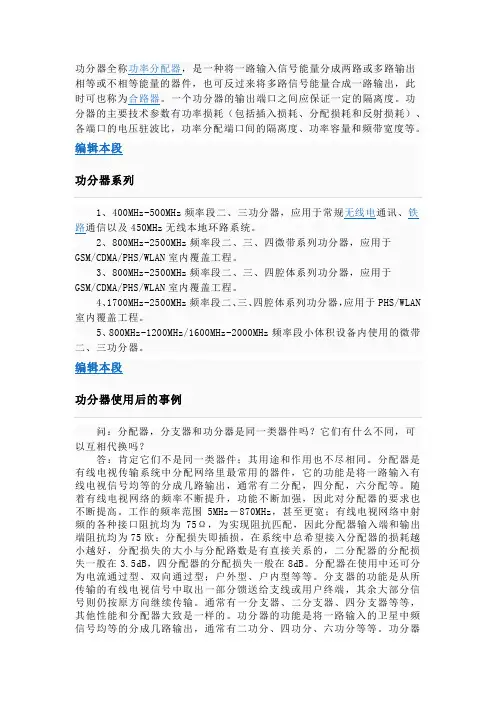

功分器编辑功分器全称功率分配器，英文名Power divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器按输出通常分为一分二（一个输入两个输出）、一分三（一个输入三个输出）等。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、幅度平衡度，相位平衡度，功率容量和频带宽度等。
中文名功分器外文名Power divider全称功率分配器又称合路器技术指标频率范围、承受功率等2、800MHz-2500MHz频率段二、2、3端口间相互隔离。
插入损耗指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
无源器件定向耦合器的特性及技术指标
定向耦合器
7. 带内波动
带内波动又称为幅频特性。在功分器的工作频带内，不同频率的总损耗会 有所差异，幅频特性是指在指定工作频带内总损耗随频率变化的程度，一般用 指定频带内最大损耗和最小损耗的差值表示，单位为dB p-p / 工作带宽。 测试方法： ➢ 点频法 ➢ 扫频法
驻波比 （VSWR）
1.92 1.78 1.67 1.58 1.50 1.43 1.38 1.33 1.29 1.25 1.22
20
0.04 201.0
插入损耗(dB)
≤
回波损耗(dB)
≥20（所有端口）
方向性(dB)
≥20
互调
＜-140dBc（+43dBm×2）
阻抗(Ω)
50
移动通信系统中微带耦合器的技术指标
30
0.004 301.5
定向耦合器
定向耦合器的实例指标
频率范围 耦合度(dB) 功率容限(W) 分配损耗(dB) 耦合度波动范围(dB) 插入损耗(dB) 回波损耗(dB) 方向性(dB) 互调 阻抗(Ω)
输入功率 Pin
端口
发射功率 Pr
通过功率 Pout
定向耦合器
回波损耗（Lr）、反射系数（ρ）、驻波比（VSWR）之间的数学关系如
下：
Lr = 20 Log（1/ρ）
或 ρ = 1 / 10 Lr/20
VSWR =（1+ρ）/（1-ρ） 或 ρ = （VSWR-1）/（VSWR+1）
回波损耗（Lr）、反射系数（ρ）、驻波比（VSWR）之间关系表如下表，
工程上要求在工作频带内，带内波动小于0.3dB p-p / 工作带宽.
实验三定向耦合器
南京邮电大学实验报告实验名称：_____传输线参数（特征阻抗）的分析与综合威尔金森功分器设计____________定向耦合器（90/180°均可） _无源滤波器设计 ____ 课程名称: 微波技术EDA姓名：____赵玉蓉_____学号：___B10020504___小组成员：韩倩（B10020404）丁耀慧（B10020501）开课时间 2012 /2013 学年，第 2 学期实验三 定向耦合器一：实验名称：定向耦合器（90/180°均可）二：实验目的1. 了解微波EDA 软件的类型和用途；2. 掌握ADS 软件并进行定向耦合器的建模，仿真，优化和调试等任务；3. 了解微波电路仿真软件IE3d 的应用范围和使用方法；4. 分析ADS 中有耗传输线和无耗传输线仿真的异同；5. 分析ADS Momentum 和IE3d 建模结果的异同。
三：实验原理在射频微波电路中，经常用到多端口网络，分支定向耦合器是最常用的多端口网络，它在电路中起到了十分重要的作用，它能够在固定的参考相位的条件下，分开和组合射频微博端口。
（一）、定向耦合器的基本功能和参数指标定向耦合器是一个4端口网络，它有输入端口、直通端口、耦合端口和隔离端口，分别对应图中的1、2、3、4端口：1 243 定向耦合器定向耦合器的主要技术指标有耦合度、隔离度、定向性、输入驻波比及工作带宽等，下面介绍上述各指标。
1、 耦合度耦合度C 定义为输入端口的输入功率P1和耦合端口P3之比的分贝数，耦合度C 表示为： 1210lg ()P C dB P = 引入网络散射参量，耦合度又可以表示为：±±11233113/2110lg 10lg 20lg ()/2i ilU P C dB P S S U ===耦合度的分贝数越大耦合越弱，通常把耦合度为0dB~10dB 的定向耦合器称为强耦合定向耦合器，把耦合度为10dB~20dB 的定向耦合器称为中等耦合定向耦合器，把耦合度大于20dB 的定向耦合器称为弱耦合定向耦合器。
带状线馈电网络的频扫天线设计
带状线馈电网络的频扫天线设计刘华涛;王建;马世娟;郑贵;司海峰【摘要】为了实现一维频率扫描,设计了一个X波段的串馈频扫平面阵列天线.单个功分器采用四分支定向耦合器,并且引入低通滤波结构,在实现大功分比设计的同时还解决了两输出口间的相位偏移问题.采用低损耗空气带状线作为馈线,有效降低了串馈频扫天线的损耗.馈电网络与天线阵列独立设计,降低了对计算机硬件的要求.实测结果表明,所设计阵列可实现-27°~30°的一维扫描,副瓣电平低于-22 dB.%In order to achieve one dimensional scanning,a frequency scan antenna array was designed in this paper, which works in X-band. Firstly, designed a single power driver which realized by four branch directional coupler. In order to reduce the phase deviation and achieve large power ratio, a low-pass filter structure was introduced to power driver. Secondly, using low loss air stripline as feed line, effectively reduce the loss of the crossfeed frequency scan array. Feed network and antenna array were designed independently, reduced the demand for computer hardware. Lastly, test results show that the designed array can realize one-dimensional scanning, sidelobe level below-22 db.【期刊名称】《电子设计工程》【年(卷),期】2016(024)014【总页数】3页(P84-86)【关键词】频率扫描;空气带状线;四分支定向耦合器;低损耗;低副瓣【作者】刘华涛;王建;马世娟;郑贵;司海峰【作者单位】电子科技大学电子工程学院,四川成都 611731;电子科技大学电子工程学院,四川成都 611731;电子科技大学电子工程学院,四川成都 611731;电子科技大学电子工程学院,四川成都 611731;电子科技大学电子工程学院,四川成都611731【正文语种】中文【中图分类】TN819.1随着通信系统和雷达系统的不断发展，阵列天线的应用也日趋普遍，对其成本及性能的要求也越来越高。
350-520MHz定向耦合器
定向耦合器是一种具有定向传输特性的四端口元件，它是由耦合装置联系在一起的两对传输系统构成的，它是微波功率分配器件的一种。
定向耦合器实物图：定向耦合器主要指标有：耦合度、隔离度、方向性、插入损耗、输入输出驻波比、功率容限、频段范围、带内平坦度。
下面介绍的是350-520MHz定向耦合器：Model No.Freq.Range(MHz)NominalCoupling(dB)IL.(dB)Directivity(dB)VSWRPower(W)ConnectorTypeTemp.(°C)UIYDCP14337A350T520C5NF 350 ~ 520 5±0.6 2.1 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C6NF 350 ~ 520 6±0.6 1.7 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C7NF 350 ~ 520 7±0.6 1.4 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C8NF 350 ~ 520 8±0.6 1.0 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C10NF 350 ~ 520 10±1 0.8 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C13NF 350 ~ 520 13±1 0.5 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C15NF 350 ~ 520 15±1.2 0.4 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C20NF 350 ~ 520 20±1.2 0.22 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C30NF 350 ~ 520 30±1.5 0.2 20 1.25 200 N-F -20~+70 UIYDCP14337A350T520C40NF 350 ~ 520 40±1.5 0.2 20 1.25 200 N-F -20~+70机械图：下面则是为大家提供的耦合器：定向耦合器✧频率136MHz-18GHz.✧应用于民用,军事,航天,空间技术等.✧低噪声,高功率,高增益.✧可按客户要求订制生产.✧Directional Coupler型号频率范围(GHz)耦合度(dB)耦合平坦度(dB)插损(dB)方向性(dB)驻波比功率(W)连接形式温度(°C)尺寸长x宽x高(mm)UIYDCP14337B0.136~0.174 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5 UIYDCP14337A0.35~0.52 5~40 ±1.0 0.2 20 1.25 200 N -20~+70 143×37×18.5 UIYDCP22440A0.35~2.7 5~40 ±2.0 0.2 55 1.3 200 N -35~+65 224.4×40×16.5 UIYDCP12815A0.4~0.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 128×15×11 UIYDCP13315A0.5~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 133×15×11 UIYDCP12040A0.698~2.7 5~40 ±2.0 0.2 19 1.25 200 N -20~+70 120×40×16.5 UIYDCP8515A0.8~2.5 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 85×15×11 UIYDCP7315A 1.0~4.0 10~30 ±0.7 0.5 18 1.25 50 SMA -55~+85 73×15×11优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
传统室分介绍
BBU+RRU方案对于容量配置非常灵活，基带容量可实现共享，扩容能力大；独特的多通 道算法实现空间隔离，可以降低干扰；覆盖和容量独立规划；降低对干放的依赖；光纤无损耗， 主干分布简便，RRU部署灵活。但是缺点是需增加光电转换单元，且光纤容易损坏。
合路器：分为异频合路器和同频合路器，异频合路器是指两个不同频段的信号功率进行 合成所用。
合路器 （频段合路器）
为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要 用于不同频段的合路，可提供不同系统间最小的干扰。
３dＢ电桥（同频合路器） 为同频合路，只能实现两路信号合成，隔离度较低，可实现两路等幅输出。
光纤直放站：主要有光纤近端机与光纤远端机组成。无线信号从基站耦合出来后，先进入光纤 近端机，通过电光转换，电信号变为光信号，从光纤近端机输入至光纤，经过光纤传输到远端机， 远端机将光信号转换成电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区 域。上行工作原理一样，手机发射信号通过接收天线至光远端机，再到近端机，回到基站。
是单路室分分布系统1.5~1.6倍。
一传1、统、室保分质介保绍量保- 有速源度设建备好L介TE绍网络
微蜂窝实在宏蜂窝基础上发展起来的一门技术，与宏蜂窝相比，它的发射功率相对较小。 提供覆盖率：应用于一些宏蜂窝很难覆盖到的盲点区域，如地铁、地下室； 提供容量：主要应用于高话务地区，如繁花的商业街、购物中心等。 在客流量大、人员集中，且光纤能到位的大型站点进行室分建设时，一般采用微蜂窝作为信源。
