核电站主泵改进核辅助系统的支吊架布置设计分析

摘要:本文以福方工程因主泵改进所引起的核辅助系统的新增及修改支吊架设计为例,在相应规范和设计条件基础上,提出管道支吊架布置设计修改原则,通过具体结构等设计问题加以分析讨论,提出布置专业支吊架设计的典型方案,对今后的核级管道布置设计有一定参考意义。

关键词:主泵改进核辅助系统支架布置设计

管道支吊架的设置是核电厂管道设计重要组成部分,它对管道起支承、限位和固定作用,控制管系的受力及设备的受力,保证管道和设备长期安全运行。

福方工程由于采用ANDRITZ供货的主泵,核辅助系统管道在泵上的管口方位与参考电站有很大差异,所以相应管道布置改动较大,相关支吊架需重新设计以满足要求。

1 管道支吊架设计概述

1.1 管道支吊架分级及分类

按RCC-M规定,支吊架的规范分级如下:RCC-M1级管道的支吊架为S1级;2、3级管道的支吊架为S2级;NA级管道的支吊架为NA级;共架支吊架按其支撑最高级别的管道来定级; 2 主泵改进核辅助系统新增支吊架设计

2.1 主泵改进新增支吊架简述

福方工程采购了ANDRITZ公司生产的主泵。该主泵方案与参考电站中所用的100D型主泵技术方案变化较大,由此管道布置设计有较大变化,新增并修改管道支吊架共200多个。

2.2 主泵改进新增支吊架位置设计

2.2.1 管道支吊架位置确定原则

(1).承重架不应大于支吊架的最大间距。管道的支吊架的最大间距是根据强度条件及刚度条件计算决定的。

(2).考虑热胀应力的影响,减小设备管口的受力,支吊架尽量不要离设备管口过近。

ANDRITZ主泵轴封由RCV系统注入。该RCV管道直接跟主泵管口相接,既要考虑管道有足够的柔性满足热涨应力,同时考虑管道有足够刚度保证事故工况要求。如管道RCV245采用了具有足够柔性π形布置。如果布置管道直接从主泵管口水平接出,由于泵体本身热涨位移,导致管口热涨应力无法通过;另外在确定承重支吊架位置时,由于泵口接管荷载有限制,注意承重架位置尽量不要离管口过近。

(3)考虑事故工况影响,减小设备管口的受力,在合适位置及角度设置必要的减振支吊架。

(4)采用金属软管阻止或消弱振动传递,达到减振目的。

(5)在集中荷载较大的管道组成件附近设置必要的承重架。

(6)在垂直弯头附近或垂直段重心以上做承重架,如果垂直段过长,下部可增设导向架。

(7)优先考虑设置支撑点的位置:优先考虑支撑点的位置在管道上,而不是阀门等附件上;优先选择维修或清洗时不拆卸的直管上。

2.3 新增管道支吊架结构设计

2.3.1 设计关键步骤

(1)根据支吊架的功能、荷载、位移、限制情况确定支吊架结构;

(2)确定主要受力部件;

从刚度和荷载等方面核查主要受力部件是否满足要求。支吊架部件的荷载校验在于模型的建立。

(3)根据支吊架载荷计算应力限值判定

2.3.2 应力判定时一般较保守采用设计载荷,采用O,A,B级准则判定:

(1)线性支撑件拉伸、剪切、弯曲及组合应力小于许用值。 (2)板壳型支撑件薄膜应力及薄膜加弯曲应力小于许用值。

(3)螺栓紧固件所受合力小于许用合力。

(4)支吊架各支撑件最大应力比小于焊缝应力系数。

为了简化支吊架计算通常用设计载荷,并保守用D级准则评定。如不能通过,则再分别采用异常工况下载荷计算,B级准则评定;事故工况载荷计算,D级准则评定。

2.3.3 具体结构的优化举例

(1)支撑方式的设计尽量减少生根部力矩,合理设计。

(2)特殊支吊架注意安装的要求:阻尼器若倾斜生根最小夹角为45度,尽量加大阻尼器与墙的距离。

3 结论本文以主泵改进核辅助系统的新增及修改支吊架设计为例,对管道支吊架的设置及具体结构等设计问题加以总结讨论,可以作为布置专业支吊架设计的典型方案。

该部分的管道布置及支吊架设置均顺利通过力学计算,说明其布置合理性;同时该部分修改和新增核级支吊架的设计均满足RCCM规范相关要求,且复杂支吊架经过ANSYS复核计算并根据RCCM判定,对今后的核级管道布置设计有一定参考意义。

参考文献

[1]RCCM-H压水堆核岛机械设计和建造规则.

[2]TC42B2-94管道支架的设计及计算.

合集下载

“华龙一号”主泵现场组装及岛内安装进度控制分析

对策建议MODERN ENTERPRISE CULTURE

1882019.12

MEC“华龙一号”主泵现场组装及岛内安装进度控制分析蒋执俊中核坤华能源发展有限公司罗贤龙福建福清核电有限公司中图分类号：TM623 文献标识：A 文章编号：1674-1145（2019）12-188-02摘要华龙一号是我国独立研发的三代核电机组，其主泵是国产化设备，采用“散件运输，现场组装”的安装模式。文章简要介绍了泵的结构，分析梳理了主泵组装过程的中的关键节点及关键路径，参考其他主泵的现场组装经验，对华龙主泵组装过程中对进度可能产生重要影响的风险点进行分析总结，并给出相应的预防措施，为华龙主泵在现场组装及岛内安装的工作提供一定的参考意见。关键词华龙一号主泵组装进度控制一、背景“华龙一号”是我国自主研发和设计的具有自主知识产权的第三代核电技术压水堆机型。“华龙一号”工程的建设，将全面验证我国先进的核电技术，完善自主三代核电的标准体系和品牌。作为“华龙一号”的心脏，反应堆冷却剂泵（又称主泵）是核岛中唯一高速旋转的主设备，其性能及可靠运行直接影响着核电站的发电能力和安全。其在现场安装的进度直接影响着冷试里程碑节点的实现，对“华龙一号”能否按照计划工期完工有重要影响。二、“华龙一号”主泵简介“华龙一号”主泵是国产化设备，由国内企业研发、设计，为立式、单级轴流泵，设计寿命为６０年。其主要由泵壳、水力部件、密封、轴承、电机、冷却器及其他附属管线组成。为了更好地保护设备部件，主泵采用“散件运输、现场组装”的安装模式。主泵泵壳精加工完成后发运到核电站现场与主管道进行焊接。水力部件、电机、轴承、密封组件等在制造厂内经过试验后，重新解体并以零部件包装形式发运到核电站。主泵结构复杂，需要组装零部件及组装过程中用到的工器具数量均在千项以上；部件配合精确度要求极高，在安装过程中对作业环境有极高的清洁度、湿度要求；组装工作时间长，从水力部件开始组装到电机空载试车合格至少需３个月左右的时间；作业区域范围广，不仅涉及ＡＣ厂房和核岛主泵间两个区域组装作业，还涉及岛内环吊的使用，重要部件及专用工器具的岛内外转运等，因此在主泵组装之前需要周密计划，充分准备，在组装过程中要有序推进，精准控制。三、主泵现场组装及岛内安装施工流程主泵部件组装工作主要在ＡＣ厂房完成，分为水力部件组装，电机组装，密封、轴承等附属部件组装三部分。岛内安装工作分为泵壳安装，水力部件安装，电机安装，附属部件及管道、电缆安装五部分。主泵现场组装及安装流程如下：泵壳就位电机组装先决条件准备水利部件组装水力部件就位电机空载试车连轴具备带载试车条件电机就位附属部件、管道及电仪安装附属部件组装图１　主泵现场组装及安装流程四、主泵组装和安装过程中影响进度风险及其控制措施（一）先决条件准备１．设备到货１）风险分析根据现场施工逻辑泵壳到货时间最迟应为ＦＣＤ＋３４月，最后一台主泵到货时间节点最迟为ＦＣＤ＋４１．５月。“华龙一号”主泵抗震要求从０．２ｇ提升到０．３ｇ，设计寿命从４０年提升到６０年，脆性转变温度从－１０℃降低到－２１℃，且组合轴承部分是重新设计，设备安全性和适用性提升的同时也大大增加了设备的制造难度，设备按时到货存的风险很大。２）风险控制措施ａ．在生产制造过程中要密切关注主泵的轴承设计改造、全流量和小流量试验、主泵泵体制造、电机制造等关键风险点，提前准备风险预案；ｂ．主泵部件到场后，技术人员要提前开箱验收，仔细核对厂家发货是否准确；ｃ．与厂家提前沟通组装计划，要求厂家按照组装计划提前备货，按计划要求进行发货，确保零部件到厂进度能够满足现场需求；２．　ＡＣ厂房工作环境１）风险分析ＡＣ厂房是主泵关键零部件组装的场地，密封组件、轴承组件等精密部件均需在ＡＣ组装完成。ＡＣ厂房通风系统稳定性、清洁度控制及厂房吊车存在较大影响组装进度风险。２）风险控制措施ａ．主泵组装期间要保证ＡＣ厂房稳定通风，及时更换冷风系统滤芯，保持厂房内空气清洁；ｂ．采用实体标识Ⅱ级工作地带的边界，通过警卫控制出入隔离区的人员和物资，适时清洁地面并要求穿戴鞋套以维持区域的清洁度；ｃ．ＡＣ厂房吊车设计时要匹配主泵的重量、高度。增设清洁间悬臂吊车，用于密封与轴承部等小部件的组装，主吊车专门用于电机和水力部件组装，多线并行，提高组装效率；３．技术文件、工器具及人员准备１）风险分析华龙主泵很多部件进行了重新设计，参考核电厂首堆主泵安装经验，因图纸升版导致组装停工或返工的可能性较大，设计文件影响组装及安装进度的风险较高。此外在以往的主泵组装及安装过程中还多次出现因工器具缺少、损坏，工作人员沟通不畅等导致停工甚至返工等问题。华龙主泵组装过程中该风险仍然可能存在。２）风险控制措施ａ．设备零部件图纸在发布前应经过包括组装技术人员在内Copyright©博看网 . All Rights Reserved.对策建议MODERN ENTERPRISE CULTURE

【核电站】辅助给水系统(ASG)

§1.3.4 辅助给水系统（ASG）

一． ASG的功能

1．正常功能

ASG为失去主给水供应时向SG二次侧提供给水的后备系统。

在下列情况下ASG可代替主给水系统ARE：

— 反应堆启动和RCP升温；

— 热停堆；

— 向冷停堆过渡，RRA投运之前。

此外，ASG的电动泵用于SG二次侧的充水和保持水位（初次充水和冷停堆后的再充水），ASG的除氧器装置用于向ASG和REA系统的贮水箱供应除盐、除氧水。

2．安全功能

当正常给水系统（CVI,CEX,ABP,ARE）之一失效时，ASG投入运行，以排除堆芯余热，直到达到RRA可投运的状态为止。余热通过GCT排放。

二．系统描述

辅助给水系统（ASG）的主要设备是：贮水箱，泵子系统,带有流量调节的给水管路和除气设备。

1．辅助给水贮存箱ASG 001 BA的特性

ASG 001 BA的顶部是以氮气覆盖的，压力维持在表压0.01-0.012MPa之间。

该水箱的温度通常由除氧器保持在7℃--50℃之间，当温度低于7℃时有低温报警，当温度高于50℃时有高温报警。

ASG 001 BA的水位是不进行控制的，按照运行的类型，可以在高高水位和低低水位间变化：

低低水位时的水容积为56 m3（有报警信号）。此时，如果不能用新的给水向水箱供水，则必须立即手动停运MAFP（ASG 001/002 PO）及TAFP（ASG 003/004 PO），否则接着就可能发生泵的汽蚀；

低水位时的水容积为525 m3，对应于由热停堆向冷停堆过渡所必需的有效安全压头（有报警信号）；

高水位时的水容积为790 m3，对应于正常的贮水量，可提供额定有效压头。高高水位时停止充水。

ASG 001 BA的充水及补水水源有：

— CEX系统。这是第一选择水源。应尽可能从另一机组的凝结水抽取泵的CEX连接口，或者从本机组（若CEX可以运行）向水箱充水或补水。这种操作方法的好处是比较快，而且留下除氧器供可能出现的REA需求时使用。

浅谈核电工程RRA系统安装

【摘要】：

2011日本发生福岛核事故之后，全球都开始对核电安全进行反思，激进如德国决定完全退出核电，中国的核电建设受此影响也一度停滞。不过，随着我国能源需求的不断上涨，同时环保压力的凸显，核电建设又被重新提上日程，未来几年，核电建设将会迎来一个高潮期。安全是核电站运行的前提，核电工程的质量是核安全的基础与根本。只有建设出高质量的核电站，才能从源头上保证核安全。根据我在核电工程施工现场总结出的一些心得体会，参考一些工程管理书籍，在本文中对RRA管道安装工作做以下下阐述

【关键词】：

核电质量施工管理

【绪论】：

管道贯穿核电动脉，在核电站\建设工程里，管道是施工难度最大、施工量最大、施工周期也最长的工作包。除了将压力容器、主泵、蒸发器等一回路主要设备连接在一起之外，还要跟余热排出泵、中压安注箱等设备组成更多的辅助系统，以保障核电站在安全有效的运行和停堆。在正常运行期间，核岛厂房的不同区域存在不同程度的放射性，一旦泄露就产生严重污染，对运行和检修产生不利影响，因此安装期间的质量就显得尤为重要。

核安全的主要问题就是在任何情况下都能保证燃料的持续冷却，正常运行情况下燃料的能量由一回路通过蒸汽发生器向二回路导出。反应堆停堆后，核功率虽然消失，但是由裂变碎片及它的衰变物的衰变产生的剩余功率却在缓慢下降，为了导出剩余功率，最初仍有二回路冷却，当二回路不能正常运行时，由反应堆余热排出系统将热量排出保证反应堆的冷却。余热排出系统（RRA）的安装，就是我要讲的主要内容。

1、系统组成

RRA主要设备有两台热交换器、两台余热排出泵及有关的管道、阀门及运行控制所必须的仪表组成。其中管道部分基本上以10寸不锈钢厚壁管为主。

2、系统功能及原理

反应堆余热排出系统（RRA）是一个热量传递系统，依靠设备冷却水系统RRI作为冷源来实现。

余热排出系统的进水管连接到反应堆冷却剂系统的一二环路热段，而回水管线接到反应堆压力容器，这两根回水管也是安全注入系统（RIS）低压安全注入

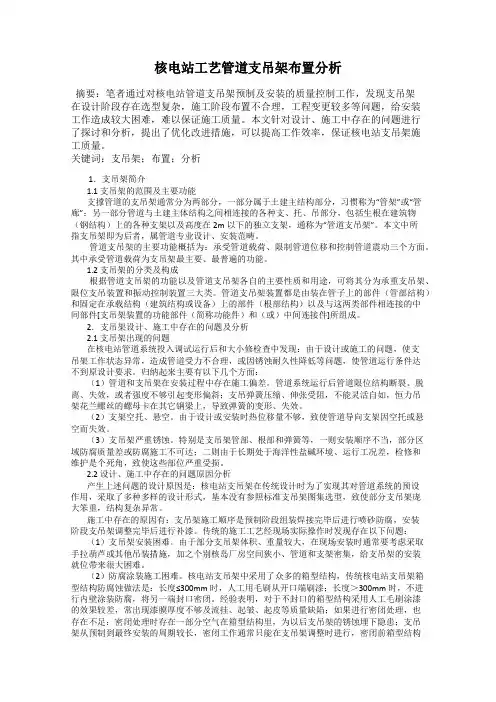

核电站工艺管道支吊架布置分析
