光子晶体滤波器
第1章 绪论
1 光子晶体滤波器理论基础
2.1 光子晶体概述
2.1.1光子晶体概念
光子晶体也叫光子带隙材料（PBG）,它的概念是在1987年分别由S．John和E．Yablonovitch等人提出来的。经过几十年的发展，光子晶体已成为人们非常关注的领域。所谓光子晶体，是一种介电常量呈空间周期性分布的人工介质结构，它具有光子禁带，频率和能量处于禁带内的光子无法进入光子晶体内部，在光子晶体内部完全被禁止存在[12-14]。在固体物理研究发现，晶体中的周期性排列的原子所产生的周期性电势场中的电子有一个特殊的约束作用。在这样的空间周期性电势场中的电子运动是由如下的薛定谔方程决定的：
（2.1）
其中）（rV是电子的势能函数，它有空间周期性。我们求解以上方程(2.1)
可以发现，电子能量Ｅ只能取某些特殊值，在某些能量区间内方程无解――
即电子能量不能落在在这样的能量区间，通常称之为能量禁带。研究发现，
电子在这种周期性结构中的德布罗意波长与晶体的晶格常数有大致相同数
量级。
从电磁场理论知道，在介电系数呈空间周期性分布的介质中，电
磁场所服从的规律是如下所示的Maxell方程：
其中，0为平均相对介电常数，r为相对介电常数的调制部分，他 ＝０，－ E2m+ 2tVrr＝０，－＋Ｃ＋trEr0222（1.2） 燕山大学工学学士学位论文
2 随空间位置作周期性变化，Ｃ为真空中的光速，为电磁波的频率，
trE,是电磁波的电矢量，可以看到方程式1.1)和(1.2)具有一定的相似性。事实上，通过对方程式(2)的求解可以发现，该方程式只有在某些特定的频率处才有解，而在某些频率取值区方程无解。这也就是说，在介电常数呈周期性分布的介质结构中的电磁波的某些频率是被禁止的，通常
图2.1光子禁带示意图
称这些被禁止的频率区间为＂光子频率禁带＂(Photonic Band Gap)，如图2.1所示，而将具有＂光子频率禁带＂的材料称作为光子晶体。
而我们正是利用光子晶体的“光子频率禁带”这一特点来制作滤波器，使其满足我们需要的波段要求，具有较大的实际意义。
2.1.2光子能带理论
错误！未找到引用源。 由电子的能带理论知道，当把电子的运动近似地看成单个电子在一个等效的周期性势场中运动时，电子的波函数Ψ满足薛定谔方程，即 禁带
波矢 第1章 绪论
3 22()2ehVrEm （2-3）
()()nVrVrR （2-4）
其中h为普朗克常数，eE为电子能量，式（1-2）表示位能)(rV具有周期性，其周期为晶格矢量nR。
另一方面，一束频率为ω的光在不均匀的无损耗介质中传播时，它的电矢量E所满足的麦克斯韦方程可写成
2221022()()EErEEcc （2-5）其中0是常数，为介质的平均介电常数； 1()r是扰动介电常数，c为真空中的光速。而当光子是在一个介电常数作周期性变化的介质中传播时，令'nR为变化的周期，则
'11()()nrrR （2-6）比较式（1-1）和式（1-3），可以看出它们的形式有某种相似之处，从而建立如下的类比关系
212()()rVrc （2-7）
即介电常数的变化相当于位能的变化。 0相当于电子的能量本征值。 燕山大学工学学士学位论文
4 从光子及电子运动方程的可类比性得出：在一个折射率周期变化的结构中，光子的运动将类似于在周期性势能变化下电子的运动。因此，折射率周期变化的结构应具有光子的能带结构及相应的光子能隙。所谓能带、能隙是指光子的频率ω与波矢k的某种关系，如图1-1所示。
由此可见，光子的k-ω曲线是线性的，而电子的k-ω曲线是抛物线型的。这里可用描述电子能带结构的布里渊区来描述光子的能带结构。布里渊区是在波矢空间中的一些特定区域，在每个布里渊区内部，频率随波矢连续变化，属于一个布里渊区的能级构成一个能带。在布里渊区的边界上频率作为波矢的函数发生突变，即出现能隙。这样对于存在光子能隙的介质来说，不是所有频率的光都能在其中传播的，相应于光子能隙区域的那些频率的光将不能通过介质，而是被全部反射出去[15]。这些被禁止的频率区间通常被称为“光子带隙”（Photonic Band Gap）。通常称具有光子带隙（PBG）的空间结构材料为光子晶体，这一概念最先是在1987年分别由S.John和E.Yablonovitch等人提出来的。
进一步研究可以发现，随着光在晶体中的传播方向的改变，光子带隙的位置也会改变，可能在某一个方向被禁止的光线在其他的方向却能传播，这种光子带隙被称为不完全光子带隙。在考虑到作为玻色子的光子和费米子的电子的不同以后，发现对于二维的密堆积排列和三维面心立方结构，电子能隙 ω
0
ω
k
0 光子能隙
图2-2光子和电子的k-ω关系曲线图
k 第1章 绪论
5 通过改变晶格常量和对称性，可以使所有方向上的能隙重合，也就是说可以存在完全光子带隙。后来的研究表明，要得到完全光子带隙，晶体的电容率对比值还要大于2.0。事实上影响光子带隙产生的因素还有很多。由于在光子晶体中频率落在光子带隙内的电磁波不能传播，因此它具有许多特殊的物理现象，例如：抑制自发辐射、能量转移、光子压缩态、光双稳和光开关等。此外，光子晶体的应用价值很大程度上还在于缺陷态的存在。类似普通晶体中的掺杂或缺陷会在电子禁带中造成允许能级，同样的在一定程度上破坏了光子晶体的对称性（加入或取出一部分物质），可以在光子带隙中产生很窄的允许频带，也就是说可以做出对某一特定波长透明的窗口，频率与之吻合的光波被局域在该窗口，一旦偏离，强度会迅速衰减。
2.1.3光子晶体的结构
一维光子晶体 把在一维一个方向上具有光子频率禁带的材料称为一维光子晶体。图2-3(a)给出的是一种简单一维的光子晶体结构，它是有两种介质交替叠层而成的，其中的黑色部分为一种介质，黑色与黑色之间为另一种介质所填充。这种结构在垂直于介质片的方向上介电常数是空间位置的周期性函数，而在平行于介质片平面的方向上介电常数不随空间位置而变化。这种结构的光子晶体在光纤和半导体激光器中己得到了应用。所谓的布拉格光纤和半导体激光器的分布反馈式谐振腔实际上就是一维光子晶体。
二维光子晶体 把在二维空间各方向上具有光子频率禁带特性的材料称为二维光子晶体。图2-3（b)给出的是一种典型的二维光子晶体结构，它是由许多介质杆平行而均匀地排列而成的。这种结构在垂直于介质柱的方向上介电常数是空间位置的周期性函数，而在平行于介质柱的方向上介电常数不随空间位置而变化。长波长二维光子晶体多通过上下两个带孔的薄片将细小的介质杆或金属杆固定住，薄片孔的排列决定该光子晶体的结构。而短波长二维光子晶体多采用在半导体基片上打孔的方法来制造，这时图2-3(b)中的圆柱介质变成了空气柱或真空圆柱，而其中圆柱体之间的空间则变成了半导体材料。 燕山大学工学学士学位论文
6 三维光子晶体 三维光子晶体是指在三维空间各方向上都具有光子频率禁带特性的材料。图2-3(c)是一种典型的三维光子晶体结构。美国贝尔通讯研究所的E.Yablonovitch创造出了世界上第一个具有完全光子频率禁带的三维光子晶体，它是一种由许多面心立方体构成的空间周期性结构，也称为钻石结构[16]。
2.1.4 光子晶体的理论研究方法
在设计和分析光子晶体时，人们最关心的是它的透射系数随入射波长的变化，这就涉及到分析光子晶体的带隙结构，最早使用的方法是标量波法，虽然它能推算出能带结构，但它不能很好地解释实验现象：面心立方结构的光子晶体具有光子带隙。随后，人们意识到光波是矢量波，它应该满足麦克斯韦方程。因此出现了矢量波法。随着研究的深入，运用的方法也越来越多，它们的核心都是解麦克斯韦方程。下面介绍几种最常用的计算方法。
（1）频域法
平面波展开法 这是在光子晶体能带研究中用得比较早和用得最多的一种方法。主要是将电磁场以平面波的形式展开，何启明等人在预言光子禁带的存在的文章中便是用的这种方法。电磁场在倒格矢空间以平面波叠加的形式展开，可以将麦克斯韦方程组化成一个本征方程，求解本征值便得到传播的光子的本征频率。但是，这种方法有明显的缺点：计算量与平面波的波数有很大关系，几乎正比于所用波数的立方，因此会受到较严格的约束，对某些情况显得无能为力。如当光子晶体结构复杂或处理有缺陷的体系时，需要大量平面波，可能因为计算能力的限制而不能计算或者
图2-3 光子晶体的结构
Fig.2-3 The structure of photonic crystal （a） （b） （c） 第1章 绪论
7 难以准确计算。如果介电常数不是恒值而是随频率变化，就没有一个确定的本征方程形式，而且有可能在展开中出现发散，导致根本无法求解。
转移矩阵方法 由磁场在实空间格点位置展开，将麦克斯韦方程组化成转移矩阵形式，同样变成本征值求解问题。转移矩阵表示一层（面）格点的场强与紧邻的另一层（面）格点场强的关系，它假设在构成的空间中在同一个格点层（面）上有相同的态和相同的频率，这样可以利用麦克斯韦方程组将场从一个位置外推到整个晶体空间。这种方法对介电常数随频率变化的金属系统特别有效，由于转移矩阵小，矩阵元少，计算量较前者大大降低，只与实空间格点数的平方成正比，精确度也非常高，而且还可以计算反射系数及透射系数。
（2）时域法
时域法是解麦克斯韦方程的时域形式
DHJt （2-8）BEt （2-9）
FDTD（finite-difference time-domain）时域有限差分法
1966年由Yee首先提出，其基本做法是：将问题空间沿3个坐标轴分成很多网格单元（Δx，Δy，Δz），用中心有限差分式来表示函数对空间和时间的偏导数，然后带入麦克斯韦方程，再利用布里渊区边界的周期条件，求出结果。在执行FDTD算法时，随着时间的增长，保证算法的稳定性是一个重要问题，应选择
minminminmin(,,)2xyztc （2-10）
但是，有限差分法没有考虑晶格格点的形状，如果遇到具有特殊格点形状的光子晶体，就很难得到精确解。
此外，在研究有缺陷的光子晶体时，还可用超元胞法和格林函数法，在此就不一一列举了[17]。
新型二维光子晶体自准直滤波器的设计与数值模拟的开题报告
新型二维光子晶体自准直滤波器的设计与数值模拟的开题报告
一、选题背景及意义
自准直滤波器是一种在光通信中广泛应用的光学器件，其作用是滤除光信号中的杂波和干扰。传统的自准直滤波器主要由光纤和光栅组成，然而，这种滤波器的缺点是体积较大、损失较大、成本较高等。因此，在这个背景下，研究设计一种新型、性能更好的自准直滤波器显得尤为重要。
二、研究目标
本研究的目标是利用二维光子晶体的属性来设计一种新型的自准直滤波器，通过数值模拟的方法对其性能进行验证，并优化其结构以提高滤波器的性能。
三、研究内容
本研究的主要内容包括：
1. 研究二维光子晶体的属性以及在滤波中的应用。
2. 设计自准直滤波器的结构，利用有限差分时间域方法对其进行数值模拟。
3. 对自准直滤波器的性能进行分析，在其性能优化方面开展研究。
四、研究方法
本研究主要采用数值模拟和理论分析相结合的方法。在模拟方面，采用有限差分时间域方法对自准直滤波器进行数值模拟。在理论分析方面，对滤波器的性能进行分析，并对其结构进行优化。
五、预期成果
通过本研究，预期可以得到以下成果：
1. 提出一种基于二维光子晶体的自准直滤波器结构设计，并进行数值模拟。
2. 优化自准直滤波器的结构，提高其滤波效果，同时降低成本。
3. 提高二维光子晶体在光通信中的应用价值，为未来的光通信技术提供一种新的选择。

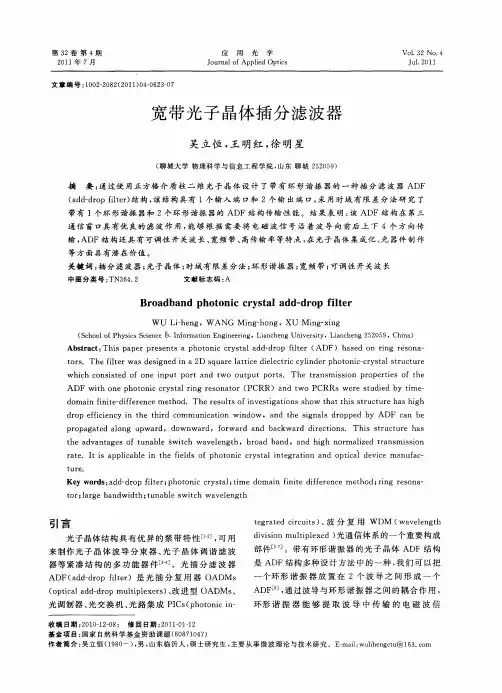

宽带光子晶体插分滤波器
第３２卷第４期 ２０１１年７月 应用 光学 Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｏｐｔｉｃｓ Ｖｏ１．３２ ＮＯ．４ Ｊｕ１．２Ｏ１１
文章编号：１００２－２０８２（２０１１）０４—０６２３—０７
宽带光子晶体插分滤波器
吴立恒，王明红，徐明星
（聊城大学物理科学与信息工程学院，山东聊城２５２０５９）
摘要：通过使用正方格介质柱二维光子晶体设计了带有环形谐振器的一种插分滤波器ＡＤＦ
（ａｄｄ—ｄｒｏｐ ｆｉｌｔｅｒ）结构，该结构具有１个输入端口和２个输出端口，采用时域有限差分法研究了
带有１个环形谐振器和２个环形谐振器的ＡＤＦ结构传输性能。结果表明：该ＡＤＦ结构在第三
通信窗口具有优良的滤波作用，能够根据需要将电磁波信号沿着波导向前后上下４个方向传
输，ＡＤＦ结构还具有可调性开关波长、宽频带、高传输率等特点，在光子晶体集成化、光器件制作
等方面具有潜在价值。 关键词：插分滤波器；光子晶体；时域有限差分法；环形谐振器；宽频带；可调性开关波长
中图分类号：ＴＮ３６４．２ 文献标志码：Ａ
Ｂｒｏａｄｂａｎｄ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ａｄｄ—ｄｒｏｐ ｆｉｌｔｅｒ
ＷＵ Ｌｉ—ｈｅｎｇ，ＷＡＮＧ Ｍｉｎｇ—ｈｏｎｇ，ＸＵ Ｍｉｎｇ—ｘｉｎｇ （Ｓｃｈｏｏｌ ｏｆ Ｐｈｙｓｉｃｓ Ｓｃｉｅｎｃｅ＆Ｉｎｆｏｒｍａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｌｉａｏｃｈｅｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｌｉａｏｃｈｅｎｇ ２５２０５９，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ａ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ａｄｄ－ｄｒｏｐ ｆｉｌｔｅｒ（ＡＤＦ）ｂａｓｅｄ ｏｎ ｒｉｎｇ ｒｅｓｏｎａ—
ｔｏｒｓ．Ｔｈｅ ｆｉｌｔｅｒ ｗａｓ ｄｅｓｉｇｎｅｄ ｉｎ ａ ２Ｄ ｓｑｕａｒｅ ｌａｔｔｉｃｅ ｄｉｅｌｅｃｔｒｉｃ ｃｙｌｉｎｄｅｒ ｐｈｏｔｏｎｉｃ—ｃｒｙｓｔａｌ ｓｔｒｕｃｔｕｒｅ
光子晶体多通道可调谐滤波器的理论研究
第２９卷第４期 ２００８年７月 应用光学 Ｊｏｕｒｎａｌ ｏｆ Ａｐｐｌｉｅｄ Ｏｐｔｉｃｓ Ｖｏ１．２９ Ｎｏ．４ Ｊｕ１．２００８
文章编号：１００２—２０８２（２００８）０４—０６３９—０５
光子晶体多通道可调谐滤波器的理论研究
刘启能
（ＪＲ庆工商大学理学院，重庆４０００６７）
摘 要： 为了实现光子晶体的多通道滤波，对设计出的一维掺杂光子晶体进行了数值计算和理
论分析。结果表明：多通道透射峰的波长与空气膜厚度呈线性变化，不同厚度的空气膜可以截到数
目不同的透射峰，多通道透射峰的半高宽随光子晶体折射率 ：的增加而减小。以此为基础，设计出
滤波通道波长的可调范围达６０ ｎｍ，滤波通道半高宽的可调范围为１ ｎｍ～５ ｎｍ，滤波通道透射峰
值大于０．９８的一维光子晶体三通道可调谐滤波器。
关键词： 光子晶体；多通道滤波；缺陷模；可调谐滤波器
中图分类号：ＴＮ７１３；Ｏ７３４ 文献标志码：Ａ
Ｔｈｅｏｒｅｔｉｃａｌ ｓｔｕｄｙ ｏｎ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ｔｕｎａｂｌｅ ｆｉｌｔｅｒ
ｗｉｔｈ ｍｕｌｔｉｐｌｅ ｃｈａｎｎｅｌｓ
ＬＩＵ Ｑｉ～ｎｅｎｇ
（Ｓｃｉｅｎｃｅ Ｃｏｌｌｅｇｅ，Ｃｈｏｎｇｑｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｂｕｓｉｎｅｓｓ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ ４０００６７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｌｅｍｅｎｔ ｔｈｅ ｍｕｌｔｉ—ｃｈａｎｎｅｌ ｆｉｌｔｅｒｉｎｇ ｏｆ ｔｈｅ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ，ｔｈｅ
ｎｕｍｅｒｉｃａｌ ｃａｌｃｕｌａｔｉｏｎ ａｎｄ ｔｈｅｏｒｅｔｉｃａｌ ａｎａｌｙｓｉｓ ｆｏｒ ｔｈｅ ｏｎｅ—ｄｉｍｅｎｓｉｏｎａｌ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ｗｅｒｅ
ｐｅｒｆｏｒｍｅｄ．Ｔｈｅ ｒｅｓｕｌｔ ｉｎｄｉｃａｔｅｓ ｔｈａｔ ｔｈｅ ｗａｖｅｌｅｎｇｔｈ ｏｆ ｔｈｅ ｍｕｌｔｉ—ｃｈａｎｎｅｌ ｔｒａｎｓｍｉｓｓｉｏｎ ｐｅａｋ

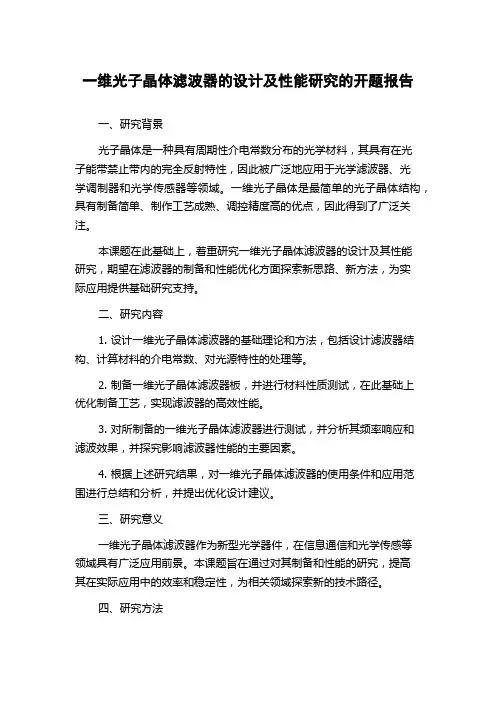

一维光子晶体滤波器的设计及性能研究的开题报告
一维光子晶体滤波器的设计及性能研究的开题报告
一、研究背景
光子晶体是一种具有周期性介电常数分布的光学材料，其具有在光子能带禁止带内的完全反射特性，因此被广泛地应用于光学滤波器、光学调制器和光学传感器等领域。一维光子晶体是最简单的光子晶体结构，具有制备简单、制作工艺成熟、调控精度高的优点，因此得到了广泛关注。
本课题在此基础上，着重研究一维光子晶体滤波器的设计及其性能研究，期望在滤波器的制备和性能优化方面探索新思路、新方法，为实际应用提供基础研究支持。
二、研究内容
1. 设计一维光子晶体滤波器的基础理论和方法，包括设计滤波器结构、计算材料的介电常数、对光源特性的处理等。
2. 制备一维光子晶体滤波器板，并进行材料性质测试，在此基础上优化制备工艺，实现滤波器的高效性能。
3. 对所制备的一维光子晶体滤波器进行测试，并分析其频率响应和滤波效果，并探究影响滤波器性能的主要因素。
4. 根据上述研究结果，对一维光子晶体滤波器的使用条件和应用范围进行总结和分析，并提出优化设计建议。
三、研究意义
一维光子晶体滤波器作为新型光学器件，在信息通信和光学传感等领域具有广泛应用前景。本课题旨在通过对其制备和性能的研究，提高其在实际应用中的效率和稳定性，为相关领域探索新的技术路径。
四、研究方法 本研究主要采用理论分析、实验测试和数据分析等方法，其中具体方法包括：
1. 采用光学传输矩阵（TMM）方法，进行滤波器结构的计算和参数优化。
2. 利用电感耦合等离子体（ICP）刻蚀技术，制备一维光子晶体滤波器。
3. 利用紫外可见分光光度计、椭偏仪、扫描电子显微镜等实验设备，对制备材料进行分析测定。
4. 运用软件对实验获得的数据进行分析处理，得出滤波器性能的相关参数。
五、研究计划
本研究计划分为三个阶段：
1. 初期阶段，完成相关文献综述和理论分析，确定一维光子晶体滤波器的设计方案。
2. 中期阶段，进行一维光子晶体制备和材料性能测试，并结合实验数据，对制备工艺和滤波器性能进行初步优化。
高效光子晶体滤波器的设计与研究的开题报告
高效光子晶体滤波器的设计与研究的开题报告
一、选题背景及意义：
随着信息时代的发展，对高速通信和光学信息处理的需求越来越大，因此光子晶体滤波器的研究成为了当前光电子学领域中的一个重要方向。光子晶体滤波器通过利用光子晶体中的禁带结构，可以实现精确的频率选择和调制，从而实现光信号的高效处理和传输。因此，高效光子晶体滤波器的设计和研究具有广泛的科学研究和实际应用价值。
二、研究目的和内容：
本课题的研究目的是设计和优化高效光子晶体滤波器，实现对光信号的高效处理和传输，主要内容包括：
1、理论分析和建模：通过光子晶体滤波器的光学特性分析，建立适当的数学模型和理论框架，从而为优化设计提供理论基础。
2、光子晶体结构设计：通过修改光子晶体的晶格结构和参数配置，实现光子晶体滤波器的优化设计。其中涉及到光子晶体材料的选择、制备、表征等问题。
3、光子晶体滤波器的制备和测试：通过光子晶体制备技术，对优化设计的光子晶体滤波器进行制备，并对其性能进行测试和评价。其中包括光学特性测试、频率响应测试等。
三、研究方法和技术路线：
本课题的研究方法和技术路线主要包括以下几个方面：
1、理论分析和建模：通过文献资料调研和理论分析，建立适当的光学模型和数学模型，为实验设计和优化提供理论指导。
2、光子晶体结构设计：通过Matlab等计算机模拟软件，对光子晶体的结构进行模拟和优化设计。
3、光子晶体材料制备和表征：采用压电前驱体热解法等制备技术，制备光子晶体样品，通过扫描电子显微镜等工具对其表征。
4、光学特性测试和频率响应测试：通过光谱仪、定频激光器和信号源等实验设备，对光子晶体滤波器的光学特性进行测试，分析其频率响应等参数。
四、研究预期成果： 1、建立适合本课题研究的光学模型和数学模型，为实验的设计和优化提供科学依据。
2、设计制备出基于光子晶体的高效滤波器，并优化其结构参数和材料特性，提高其滤波效率和灵敏度。
3、通过实验测试，获得光子晶体滤波器的光学特性和频率响应等数据，并对其进行分析和评价，为其科研和工程应用提供参考。

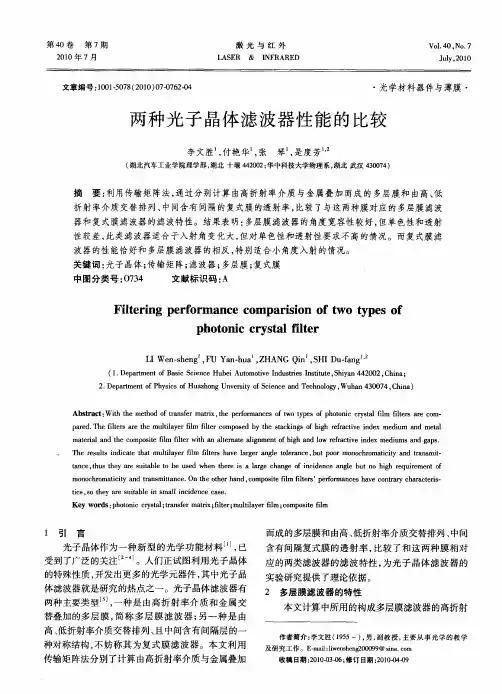

两种光子晶体滤波器性能的比较
第４０卷 第７期 ２０１０年７月 激光与红外 ＬＡＳＥＲ ＆ ＩＮＦＲＡＲＥＤ Ｖｏ１．４０．Ｎｏ．７ Ｊｕｌｙ，２０１０
文章编号：１００１ ３０７８（２０１０）０７－０７６２－０４ ・光学材料器件与薄膜・
两种光子晶体滤波器性能的比较
李文胜 ，付艳华 ，张琴 ，是度芳 （湖北汽车工业学院理学部，湖北十堰４４２００２；华中科技大学物理系，湖ｊＥ武汉４３００７４）
摘 要：利用传输矩阵法，通过分别计算由高折射率介质与金属叠加而成的多层膜和由高、低
折射率介质交替排列、中间含有间隔的复式膜的透射率，比较了与这两种膜对应的多层膜滤波
器和复式膜滤波器的滤波特性。结果表明：多层膜滤波器的角度宽容性较好，但单色性和透射
性较差，此类滤波器适合于入射角变化大，但对单色性和透射性要求不高的情况。而复式膜滤
波器的性能恰好和多层膜滤波器的相反，特别适合小角度入射的情况。
关键词：光子晶体；传输矩阵；滤波器；多层膜；复式膜
中图分类号：０７３４ 文献标识码：Ａ
Ｆｉｌｔｅｒｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ ｃｏｍｐａｒｉｓｉｏｎ ｏｆ ｔｗｏ ｔｙｐｅｓ ｏｆ
ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ｆｉｌｔｅｒ
ＬＩ Ｗｅｎ．ｓｈｅｎｇ ，ＦＵ Ｙａｎ—ｈｕａ ，ＺＨＡＮＧ Ｑｉｎ ，ＳＨＩ Ｄｕ—ｆａｎｇ ， （１．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｂａｓｉｃ Ｓｃｉｅｎｃｅ Ｈｕｂｅｉ Ａｕｔｏｍｏｔｉｖｅ Ｉｎｄｕｓｔｒｉｅｓ Ｉｎｓｔｉｔｕｔｅ，Ｓｈｉｙａｎ ４４２００２，Ｃｈｉｎａ； ２．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｐｈｙｓｉｃｓ ｏｆ Ｈｕａｚｈｏｎｇ Ｕｎｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ ４３００７４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｔｈｅ ｍｅｔｈｏｄ ｏｆ ｔｒａｎｓｆｅｒ ｍａｔｒｉｘ，ｔｈｅ ｐｅｒｆｏｒｍａｎｃｅｓ ｏｆ ｔｗｏ ｔｙｐｅｓ ｏｆ ｐｈｏｔｏｎｉｃ ｃｒｙｓｔａｌ ｆｉｌｍ ｆｉｌｔｅｒｓ ａｒｅ ｃｏｎ— ｐａｒｅｄ．Ｔｈｅ ｆｉｌｔｅｒｓ ａｒｅ ｔｈｅ ｍｕｌｔｉｌａｙｅｒ ｆｉｌｍ ｆｉｌｔｅｒ ｃｏｍｐｏｓｅｄ ｂｙ ｔｈｅ ｓｔａｃｋｉｎｇｓ ｏｆ ｈｉｇｈ ｒｅｆｒａｃｔｉｖｅ ｉｎｄｅｘ ｍｅｄｉｕｍ ａｎｄ ｍｅｔａｌ ｍａｔｅｒｉａｌ ａｎｄ ｔｈｅ ｃｏｍｐｏｓｉｔｅ ｆｉｌｍ ｆｉｌｔｅｒ ｗｉｔｈ ａｎ ａｌｔｅｒｎａｔｅ ａｌｉｇｎｍｅｎｔ ｏｆ ｈｉｇｈ ａｎｄ ｌｏｗ ｒｅｆｒａｃｔｉｖｅ ｉｎｄｅｘ ｍｅｄｉｕｍｓ ａｎｄ ｇａｐｓ． Ｔｈｅ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｍｕｌｔｉｌａｙｅｒ ｆｉｌｍ ｆｉｌｔｅｒｓ ｈａｖｅ ｌａｒｇｅｒ ａｎｇｌｅ ｔｏｌｅｒａｎｃｅ，ｂｕｔ ｐｏｏｒ ｍｏｎｏｃｈｒｏｍａｔｉｃｉｔｙ ａｎｄ ｔｒａｎｓｍｉｔ— ｔａｎｃｅ，ｔｈｕｓ ｔｈｅｙ ａｒｅ ｓｕｉｔａｂｌｅ ｔｏ ｂｅ ｕｓｅｄ ｗｈｅｎ ｔｈｅｒｅ ｉｓ ａ ｌａｒｇｅ ｃｈａｎｇｅ ｏｆ ｉｎｃｉｄｅｎｃｅ ａｎｇｌｅ ｂｕｔ ｎｏ ｈｉｇｈ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｍｏｎｏｃｈｒｏｍａｔｉｃｉｔｙ ａｎｄ ｔｒａｎｓｍｉｔｔａｎｃｅ．Ｏｎ ｔｈｅ ｏｔｈｅｒ ｈａｎｄ，ｃｏｍｐｏｓｉｔｅ ｆｉｌｍ ｆｉｌｔｅｒｓ ｐｅｒｆｏｒｍａｎｃｅｓ ｈａｖｅ ｃｏｎｔｒａｒｙ ｃｈａｒａｃｔｅｒｉｓ— ｔｉｃｓ，ＳＯ ｔｈｅｙ ａｒｅ ｓｕｉｔａｂｌｅ ｉｎ ｓｍａｌｌ ｉｎｃｉｄｅｎｃｅ ｃａｓｅ．
光子晶体在光学与电子学中的应用
光子晶体在光学与电子学中的应用
光子晶体是一种有序的结构，由高折射率物质和低折射率物质周期性交替排列而成。它的结构类似于晶体，但是它的周期尺寸与光波长相当或者更大，因此被称为光子晶体。光子晶体具有非常有趣的光学和电学性质，已经在许多领域得到了广泛的应用。本文将介绍光子晶体在光学与电子学中的应用。
光学应用
1. 光子晶体光纤
光子晶体光纤是一种具有独特传输性质的光纤。它的核心是一种光子晶体结构，在外层包覆有类似于常规光纤的光学包层。与普通的光纤相比，光子晶体光纤具有许多优点，例如超低损耗、高速传输、大容量传输以及极高的非线性光学性质等。因此，它被广泛应用于光通信领域。
2. 光子晶体滤波器
光子晶体滤波器是一种利用光子晶体的光学性质制造的滤波器。由于光子晶体结构的周期性，它能够选择性地反射或透射不同波长的光。因此，利用光子晶体材料可以制作出高效率、高选择性的滤波器。光子晶体滤波器已经在光通信、光波导、生物传感和光学成像等领域得到广泛应用。
3. 光子晶体衍射光栅
光子晶体衍射光栅是一种常被用于光学衍射的器件，通常被称为光学“光栅”。它由一系列光子晶体柱子阵列组成，可以反射、衍射和吸收不同波长的光。光子晶体衍射光栅具有高衍射效率和高稳定性等优点，已经被广泛应用于激光校准、光学传感和光纤通信等领域。
电子学应用 1. 光子晶体负折射材料
在光学领域中，一些光子晶体具有负折射率的性质。然而，在电磁场中，许多光子晶体仍然表现为正的折射率。为了克服这一限制，一些研究人员开始尝试制造光子晶体负折射材料。这种材料可以操控电磁波的传播方向和角度，因此有望在微电子器件中发挥重要作用。
2. 光子晶体晶体管
光子晶体晶体管是一种新型的电子器件，利用了光子晶体的特殊性质。它与普通的晶体管相比，具有更高的工作频率、更低的电压和更小的尺寸等优点。因此，光子晶体晶体管可以用于电子集成电路和通讯系统等领域。
3. 光子晶体中的量子点
光子晶体在微纳系统中的应用
光子晶体在微纳系统中的应用
随着微纳技术的不断发展，微纳系统在诸多领域中得到了广泛的应用。作为微纳系统中的重要组成部分，光子晶体发挥着举足轻重的作用。本文将探讨光子晶体在微纳系统中的应用。
一、光子晶体的基本概念
光子晶体是由周期性的介电常数或折射率所构成的一种人工材料，它具有对特定频段光线的完美反射和完美传输的特性。光子晶体根据其周期性结构，通常分为一维、二维和三维。
二、（一）传感器
光子晶体在传感器方面的应用是其最为重要的一个领域。基于光子晶体的传感器可以检测特定的分子，气体或环境条件。光子晶体的结构可以根据需要进行设计，以适应特定的环境。例如，如果需要检测空气中的某种气体，可以通过改变光子晶体结构的周期性来调节其反射光谱，以实现对目标气体的特定检测。
（二）光子晶体滤波器
光子晶体滤波器是一种新型的光学滤波器，可以在微波和光波段中发挥重要作用。基于光子晶体的滤波器可以用于光学通信、光电子集成以及峰值检测等多个领域。光子晶体滤波器具有过滤精度高、带宽窄、模式制备难度大等优点。
（三）光子晶体透镜
光子晶体透镜是一种通过控制光子晶体的结构周期性来达到特定光学成像的新型光学器件。它具有同时实现透镜和成像的功能，成像质量与传统的透镜相当，并具有模式制备和调控的方便和精度高等优点。
（四）光子晶体激光器 光子晶体激光器是一种新型的半导体激光器，它基于三维光子晶体的孔径波导，可以实现光子带隙导致的激光辐射。与传统的半导体激光器相比，光子晶体激光器具有更高的峰值功率、更窄的辐射带宽和更低的背景噪声等多项优势。
三、结论
光子晶体作为微纳系统中的重要组成部分，发挥着举足轻重的作用。它在传感器、滤波器、透镜、激光器等多个领域中的应用，为微纳系统的发展提供了强有力的支持和指引。未来随着科技的不断进步，光子晶体在微纳系统中的应用必将不断拓展和完善。
光子晶体滤波器的研究
光子晶体滤波器的研究
光子晶体滤波器是一种基于光子晶体结构的滤波器，它利用光子晶体的特殊性质来控制光的传播和频率选择性地过滤光信号。光子晶体是一种由周期性的折射率分布构成的光学材料，它具有光子禁带结构，可以在特定的频率范围内完全禁止光的传播。
光子晶体滤波器的研究主要涉及到光子晶体的设计、制备和性能优化等方面。首先，研究者需要通过数值模拟方法来设计光子晶体的结构和参数，以实现特定的滤波功能。这包括确定晶体的周期和折射率分布等关键参数。
其次，制备光子晶体材料是研究的关键步骤之一。目前常用的制备方法包括自组装法、纳米加工法和光刻技术等。自组装法是一种通过控制微粒自组装形成光子晶体结构的方法，具有制备简单、成本低等优点。纳米加工法则是利用纳米加工技术在材料上制备出周期性结构，具有制备精度高、结构可控等特点。光刻技术则是利用光敏材料和光刻胶的化学反应来制备光子晶体结构，制备工艺复杂但制备精度高。
最后，研究者需要对光子晶体滤波器的性能进行优化和测试。通过调整光子晶体的结构参数，可以实现滤波器的频率选择性和带宽等性能指标的优化。同时，对滤波器的传输特性和损耗进行测试和评估，以验证其实际应用价值。 光子晶体滤波器的研究具有广泛的应用前景。例如，在光通信领域中，光子晶体滤波器可以用于波分复用系统中的波长选择器，实现多个波长信号的同时传输。在光传感领域中，光子晶体滤波器可以用于检测和分析特定频率的光信号，用于生物传感和环境监测等方面。
总之，光子晶体滤波器的研究对于光学领域的发展具有重要的意义。通过对光子晶体结构和性能的深入研究，可以实现更高性能的光子晶体滤波器，并推动其在光通信、光传感等领域的应用。
光子晶体滤波器的设计研究的开题报告
光子晶体滤波器的设计研究的开题报告
一、选题背景
随着通讯技术的不断发展，各类高速通讯设备的需求不断增加，使得光纤通讯技术得到了广泛应用。而在光纤通讯系统中，滤波器是其中很重要的一个组成部分。滤波器的作用在于对光信号进行过滤和选择，保证信号在传输过程中不受到干扰，从而提高光信号传输的效率和质量。
光子晶体滤波器是近年来广泛研究的一种新型滤波器，采用了光子晶体的周期结构，具有小型化、高性能和低损耗的优势，因此备受研究学者关注。目前，针对光子晶体滤波器的设计、制备和测试等研究已经成为了近年来的热点课题之一。
本研究将围绕光子晶体滤波器的设计展开，重点关注其优化设计和深入研究。通过对光子晶体的特性分析，结合计算机仿真，优化滤波器性能，提高其过滤效果，使其在实际应用中具有更高的可靠性和实用性。
二、研究内容和方法
1. 研究内容
（1）光子晶体滤波器的结构设计和材料选择；
（2）光子晶体内部光场特性的仿真和分析；
（3）光子晶体滤波器的性能评估和优化；
（4）光子晶体滤波器的制造和测试。
2. 研究方法
（1）通过文献调研，总结现有光子晶体滤波器的研究成果，理解其结构、工作原理及电磁特性等方面的基本知识；
（2）搭建计算机仿真模型，对光子晶体滤波器的结构进行仿真分析，探究滤波特性以及优化方法； （3）在优化设计方案的基础上对滤波器进行制造和测试，对比仿真结果和实际测试结果，分析其优化效果。
三、研究意义
（1）光子晶体滤波器的研究在光通讯技术中具有广泛应用
prospects;
（2）本研究将在光子晶体滤波器的结构和性能优化方面做出新的探索和突破；
（3）通过本研究的实施，将光子晶体滤波器的过滤特性得到大幅提升，使得其在实际应用中具有更好的稳定性和可靠性，具备更为广泛的实用价值。
四、预期成果
（1）原创性的光子晶体滤波器优化设计方法，对其进行深入的研究，完整地描述和阐述了滤波器的构造、性能和优化策略，为光子晶体滤波器的应用程序提供参考和指导；
