网线制作方法

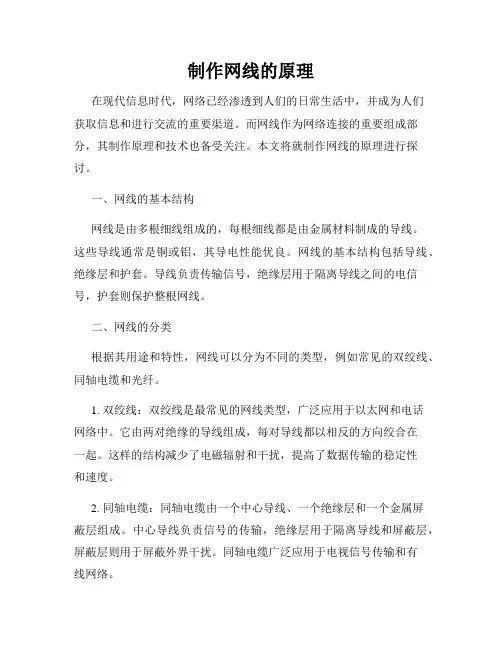

制作网线的原理
制作网线的原理在现代信息时代，网络已经渗透到人们的日常生活中，并成为人们获取信息和进行交流的重要渠道。
而网线作为网络连接的重要组成部分，其制作原理和技术也备受关注。
本文将就制作网线的原理进行探讨。
一、网线的基本结构网线是由多根细线组成的，每根细线都是由金属材料制成的导线。
这些导线通常是铜或铝，其导电性能优良。
网线的基本结构包括导线、绝缘层和护套。
导线负责传输信号，绝缘层用于隔离导线之间的电信号，护套则保护整根网线。
二、网线的分类根据其用途和特性，网线可以分为不同的类型，例如常见的双绞线、同轴电缆和光纤。
1. 双绞线：双绞线是最常见的网线类型，广泛应用于以太网和电话网络中。
它由两对绝缘的导线组成，每对导线都以相反的方向绞合在一起。
这样的结构减少了电磁辐射和干扰，提高了数据传输的稳定性和速度。
2. 同轴电缆：同轴电缆由一个中心导线、一个绝缘层和一个金属屏蔽层组成。
中心导线负责信号的传输，绝缘层用于隔离导线和屏蔽层，屏蔽层则用于屏蔽外界干扰。
同轴电缆广泛应用于电视信号传输和有线网络。
3. 光纤：光纤网线利用光纤传输信号，具有高带宽、低损耗和较远传输距离等优点。
光纤由玻璃或塑料制成，信号通过光的反射在光纤内部传输。
光纤主要用于长距离的数据传输和高速网络。
三、网线的制作过程制作网线需要准备工具和材料，包括剥线钳、压线钳、网线插头和网线。
以下是网线的制作过程：1. 准备网线：从卷绕的网线中取出所需长度的网线。
注意在剥除护套之前，预留一段适合插头连接的长度。
2. 剥除护套：使用剥线钳小心地剥去约2-3厘米的护套，露出内部的导线。
3. 整理导线：将剥开的导线顺序整理好，根据所需的网线标准顺序，如T568A或T568B。
4. 剥开绝缘层：使用剥线钳剥除每根导线上的绝缘层，露出金属导体。
5. 插入插头：将剥开的每根导线插入网线插头的相应插槽中，确保导线完全插入。
6. 压紧插头：使用压线钳将插头的金属接触部分压紧固定，确保导线与插头接触良好。
详细的网线接头(RJ45)制作方法(口诀)
网络线接头（RJ45）制作方法经常有朋友问我一些关于网线的问题，在和他们的交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西把这方面做一个细致的澄清。
首先说一下差分方式传输。
所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。
其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接收端对接收的两条线中的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一是可以将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。
两条线绞在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。
一般常用的就是双绞线。
大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，超五类，目前甚至已有六类以上的线。
三类双绞线在LAN中常用作为10兆bps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
超五类双绞线理论上可以用于千兆bps，而六类线是千兆bps网络的主流线缆，目前六类双绞线的市场正在逐步扩大。
做好的网线要将RJ45水晶头接入网卡或交换机，路由器等网络设备的RJ45插座内。

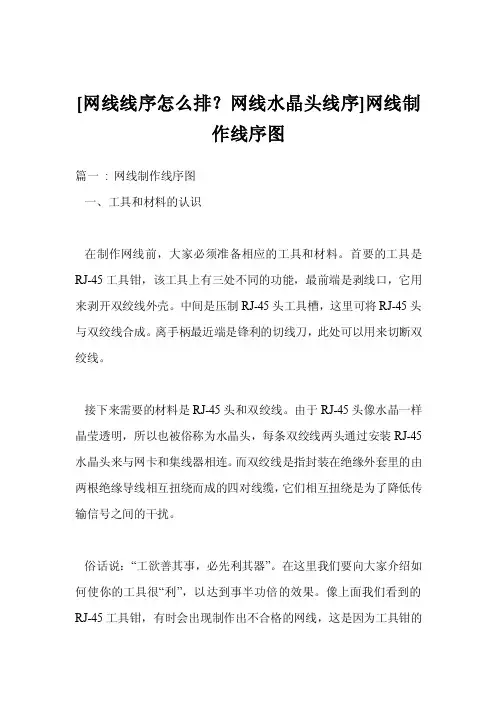

[网线线序怎么排？网线水晶头线序]网线制作线序图
![[网线线序怎么排？网线水晶头线序]网线制作线序图](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/71ac6307cd7931b765ce0508763231126edb77ba.webp)
[网线线序怎么排？网线水晶头线序]网线制作线序图篇一: 网线制作线序图一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。
首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。
中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。
离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。
接下来需要的材料是RJ-45头和双绞线。
由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器相连。
而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。
俗话说：“工欲善其事，必先利其器”。
在这里我们要向大家介绍如何使你的工具很“利”，以达到事半功倍的效果。
像上面我们看到的RJ-45工具钳，有时会出现制作出不合格的网线，这是因为工具钳的齿口没有对准水晶头上的金属片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。
所以在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好，这样才能保证制作出合格的网线。
二、网线的标准，和连接方法：双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。
直通线缆的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机Uplink口连接交换机普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A，而另一端则采用568B 标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机普通端口连接到交换机普通端口或网卡连网卡上。
三、网线的制作：剪断:利用压线钳的剪线刀口剪取适当长充的网线。
网线的制作
网线的制作1. 工具的准备制作双绞线的工具一般只要RJ-45压线钳和一个斜口钳。
2．剪断剥皮剪取适当长度的网线，原则上剪取的长度应当比实际需要稍长一些。
用压线钳的剪线口将线头剪齐，再将线头放入剥线刀口，让线触及挡板，稍微握紧压线钳慢慢旋转，让刀口划开保护胶皮，拨下胶皮。
也可通过其它方法拨下胶皮，一般拨线长度为距离线端15-20mm 。
特别注意，在拨线时所有8条线芯的绝缘层及铜芯不能被破坏，否则很可能造成短路或铜芯折断。
3．排序每对线都是相互缠绕在一起的，制作网线时必须将四个线对的8条细导线一一拆开、理顺、捋直，然后按规定的线序排列整齐。
将每对线拆开前和拆开后，都必须能够准确地分辨出各线的颜色，因为接线时必须按严格的顺序来接，不能错不能乱。
目前，最常使用的布线标准有两个，即T568A 标准和T568B 标准。
T568A 标准描述的线序从左至右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕（如图1所示）。
T568B 标准描述的线序从左至右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕（如图2所示）。
在网络施工时，建议使用T568B 标准。
当然，对于一般的布线系统工程，T568A 也同样适用。
双绞线的8条线对应水晶头的8根针，那么，8根针脚的排列顺序如何确定呢？ 方法如下：将水晶头有塑料弹片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
注意：以下两点必须牢记：第一，第1线和第2线、第3线和第6线、第4线和第5线、第7线和第8线必须是一个绕组（同一股线），原因很简单，只有双绞线的绕对才能有效避免串扰的发生。
第二，无论是采用568A 还是568B 标准的线序，都应当在所有的网络连接中采用一致的标准，不要此处是568A 标准，而彼处是568B 标准，否则，将导致网络的连接性问题。
网线制作工艺指导书(两篇)
引言概述：本文章是关于网线制作工艺的指导书的第二部分，旨在提供详细的制作方法和工艺要点，帮助读者正确完成网线的制作。
网线是计算机网络中必不可少的组成部分，其质量直接影响到网络传输的稳定性和速度。
因此，正确的制作工艺十分重要，本指导书将为读者介绍一些关键的制作步骤和注意事项。
正文内容：一、物料准备1.网线：选择符合标准的网线，通常为Cat5E或Cat6等级。
2.网线插头：使用兼容网线的RJ45插头。
3.网线剪刀：专用的网线剪刀可确保切割整齐，不损坏线芯。
4.网线压接工具：选择合适的压接工具，确保连接紧固可靠。
二、制作步骤1.剥开网线外皮：使用网线剪刀划开外皮，露出内部线芯。
2.整理线芯顺序：按照网线制作标准，整理线芯的顺序。
通常是按照568B顺序，分别为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
3.对齐线芯：将线芯对齐，确保每根线芯的末端处于同一水平。
4.剪断线芯：使用网线剪刀，将线芯整齐地剪断，长度约为15mm。
5.插入网线插头：将线芯依次插入网线插头的插孔中，确保每根线芯都完全插入。
6.用压接工具压接：使用压接工具，将网线插头与网线固定固定在一起。
确保插头和线芯之间的接触紧密，无松动。
三、注意事项1.切割线芯时要小心，避免损坏线芯或线芯外皮，影响网络传输质量。
2.插入网线插头时要确保每根线芯都插入到位，不留任何暴露或脱落。
3.使用合适的压接工具，以确保插头与线芯之间的接触紧密。
过松或过紧都会影响连接质量。
4.制作前仔细核对线芯的顺序，确保按照标准顺序进行制作。
5.制作完成后，使用测试仪器进行测试，确保线路连接质量良好，符合网络标准。
四、常见问题与解决方法1.插头接触不良：检查插头是否固定牢固，重压接头以确保良好接触。
2.信号中断：检查线芯顺序是否正确，重新制作。
3.线芯暴露或脱落：重新插紧线芯，或重新制作。
五、总结本指导书详细介绍了网线制作工艺的要点和步骤。
正确的网线制作工艺能够保证网络连接质量，提高传输速度和稳定性。
对等网线和交叉网线的制作方法
对等网线和交叉网线的制作方法平时我们都会遇到网线水晶头接触不好影响上网的情况，但是制作水晶头网线的排列顺序好多人都不了解，下面我就给大家介绍对等（直通）网线和交叉网线的制作方法。
10M/100M直通网线和交叉网线的制作方法，按照下面的方法就可以制作成功，直通网线（TIA/EIA 568A标准）适应于不同类型设备接口相连，而交叉网线（一端是TIA/EIA 568A一端是TIA/EIA 568B标准）应用于同类型设备接口相连，比如PC和PC.直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A 或TIA/EIA 568B标准，是最常用的一种线序，此外还有一种用于直接的交叉网标准及线序 1 2 3 4 5 6 7 8TIA/EIA-568A 白绿绿白橙蓝白蓝橙白棕棕TIA/EIA-568B 白橙橙白绿蓝白蓝绿白棕棕所以，1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。
2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。
10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8，如下图：上面是标准线序，实际上平时使用很难记住，只需要记住：1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A端12对应 B端36脚，B端12也对应A端36脚。
2、按照规定12线必须是双绞，36双绞，45双绞，78双绞，如果记不住而且线缆不长，不用遵守这个规则，天缘做三米以下线从来就没遵守过，如果是百M或网线较长最好还是遵守一下双绞规则。
二、家庭使用的OHU路由器、HUB等连接到计算机都是采用直通线序制作。
1、制作工具：水晶钳网线钳、网线、RJ45水晶头2、剥线去除网线表皮保护层3、剥线并理顺线缆把脱落的一端剥掉，然后按照线序把线缆理顺，白绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序，做直通线都按这个顺序，如果是做交叉线另一端端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，另一端相同。
网线制作方法
网线制作方法
网线是连接网络设备之间的重要组成部分，正确制作网线可以保证网络连接的
稳定性和速度。
下面将介绍网线的制作方法，希望能帮助大家更好地理解和掌握这一技能。
首先，准备好所需的材料和工具。
制作网线需要用到网线、网线插头、网线剥
线钳和网线压线钳等工具。
确保这些工具和材料的质量和规格符合网络连接的要求，以确保制作出的网线质量可靠。
接下来，我们来介绍网线的制作步骤。
首先，使用网线剥线钳剥去网线外皮约1.5厘米的长度，露出内部的8根绞线。
然后，根据T568B或T568A的线序，将8
根绞线依次排列好并修剪整齐。
接着，将排列好的绞线插入网线插头中，确保每根绞线都能完全插入到插头的金属接触点中。
最后，使用网线压线钳将插头和网线牢固地固定在一起，确保插头和网线之间的连接牢固可靠。
在制作网线的过程中，需要注意一些细节问题。
首先，要确保每根绞线都没有
错位或者断裂，否则会影响网络连接的稳定性。
其次，在使用压线钳时要确保用力均匀，避免插头和网线之间的连接出现松动或者断裂。
最后，制作完成后，可以使用测试仪对网线进行测试，以确保网线连接的质量符合网络传输的要求。
总的来说，正确制作网线需要一定的技术和经验，但只要掌握了正确的制作方
法和技巧，就能够轻松地制作出质量可靠的网线。
希望通过本文的介绍，能够帮助大家更好地理解和掌握网线的制作方法，从而提高网络连接的质量和稳定性。
4芯网线制作方法图解
4芯网线制作方法大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。
我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。
难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。
优点1.制作简单、速度快。
2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。
3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。
缺点1.有时会出现传输不稳定的现象。
2.不适用于大型网络。
应用范围与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。
比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。
值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。
充电:工作原理要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。
双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。
目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。
双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。
双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。
简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
其他保持不变。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
网线制作标准及记忆方法
网线制作标准及记忆方法网线制作标准大家知道，网线的制作方式对网络传输速度的影响是非常大的，如果不按照正规的标准制作时，那么来自网线自身的背景噪音以及内部串扰就会降低网络传输速度。
为了尽可能地避免这方面的影响，你一定要按照T568A标准和T568B 标准制作网线。
RJ45双绞线内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白橙）；（绿，白绿）；（棕，白棕）；（蓝，白蓝）。
（"白橙"指白线上有橙色的色点，其余类似）。
在使用T586A标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“绿白”、“绿”、“橙白”、“蓝”、“蓝白”、“橙”、“棕白”、“棕”线插入到RJ-45水晶头中；在使用T586B标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“橙白”、“橙”、“绿白”、“蓝”、“蓝白”、“绿”、“棕白”、“棕”线插入到RJ-45水晶头中。
而且在制作网线的过程中，必须遵循“同类”交叉、“异类”直通的原则来进行。
例如，网卡与网卡直接连接，交换机与交换机直接连接，集线器与集线器直接连接等，都属于“同类”连接，因此你就必须使用交叉的连接法制作网线；在制作交叉型网线时，网线一端的RJ-45水晶头中的导线顺序必须按照T568A标准制作，网线另一端的RJ-45水晶头中的导线顺序必须按照T568B标准制作。
此外，网卡与交换机直接连接，网卡与集线器直接连接等，都属于“异类”连接，所以你就必须使用直通的连接法制作网线；在制作直通型网线时，网线一端的RJ-45水晶头无论是按T568B标准制作或T568A标准制作都可以，不过另外异端也必须按照相同标准来制作。
网线分两种：正线和反线。
1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。
实验一 网线的制作与连接
实验一网线的制作与连接一、实验目的1、掌握双绞线的接头制作方法2、掌握双绞线的连接方式3、掌握双绞线制作工具的使用4、掌握双绞线测试工具的使用二、实验内容1、使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线，并测试其连通性。
2、制作一根1米左右的交叉双绞线，并测试其连通性。
三、实验步骤（1）用剥线钳剥去双绞线端头的外皮大概2-4cm。
（2）按照T568B的线序标准对内芯进行排序。
（3）用RJ45压线工具将排完序的内芯一次性剪平整，且剩余裸芯15mm到30mm之间；（4）将双绞线插入水晶头中，用劲往里推。
（注意RJ45接头方向，线要插到底）；（5）用压线钳压紧。
（6）用同样的办法做另一端水晶头。
四、实验结果直通双绞线和交叉双绞线制作好后，经过线缆测试仪测试，每一根线都是连通的，说明网线制作成功，可以正常使用。
五、思考题1、为什么剩余裸芯不能太短也不能太长？答：剩余裸芯太短则不能接进水晶接头，太长就会过多的暴露在保护套之外，容易断掉。
2、一般分别在什么场合下使用直连线和交叉线，用交叉线时PC该如何设置IP？答：使用直连线的场合：将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。
使用交叉线的场合：交换机与交换机之间通过UPLINKS口连接； HUB与交换机连接； HUB 与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM连接PC机的网卡的连接；3、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。
答：接线没有按照规定的次序摆放，线与水晶接头的方向相反，线没有剪整齐等。
4、查资料列出双绞线的分类标准和目前的市场价格（每100米）。
答：根据有无屏蔽层，双绞线分为屏蔽双绞线与非屏蔽双绞线。
根据电气性能，双绞线常见的有三类线，五类线和超五类线，以及六类线，前者线径细而后者线径粗，具体型号如下：1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
