用于光学薄膜缺陷检测的快速图像分割算法
第２８卷第１０期 ２０１ １年１０月 机 电 工 程 Ｊｏｕｒｎａｌ ｏｆ Ｍｅｃｈａｎｉｃａｌ＆Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖ０１．２８ Ｎｏ．１０ ０（：ｔ．２０１１
用于光学薄膜缺陷检测的快速图像分割算法
钟球盛 ２，李静蓉 ，胡广华 ２
（１．华南理工大学机械与汽车工程学院，广东广州５１０６４０；２．广州南沙华卓化工有限公司，广东广州５１１４５８）
摘要：为减少光学薄膜缺陷的漏检和误判，提高检测的快速性，提出了一种基于误差修正理论的图像分割算法。该算法接受带有随 机误差的背景图像，片以各像素点灰度值残余误差与标准差的偏离程度作为分割依据，最终将缺陷检测转化为粗大误差判别。该 算法使每个像素点都具有一个自动更新的最佳分割阈值，可改善全局或局部阈值分割不彻底的缺点。由于在系统初始化阶段标准 均值背景图像已构建完毕，正常检测过程中仅需一次减法运算即可完成缺陷的分离；只有当背景图像灰度变化积累到一定程度时， 才需要更新标准均值背景图像和标准差，因而算法总体运算量极小。实验结果表明，该算法能有效抑制图像噪声，克服由于｝＝＝ｊ标与 背景灰度级差极小而导致的分割困难，实现光学薄膜缺陷的快速检测。 关键词：误差修 ；光学薄膜；缺陷检测；图像分割 中图分类号：ＴＰ２４２； ＦＨ７４４ 文献标志码：Ａ 文章编号：１００１—４５５ｌ（２０１１）１０—１ Ｉ７Ｏ一（）６
Ｅｆｆｉｃｉｅｎｔ ｉｍａｇｅ ｓｅｇｍｅｎｔａｔｉｏｎ ａｌｇｏｒｉｔｈｍ ｆｏｒ ｄｅｆｅｃｔ ｉｎｓｐｅｃｔｉｏｎ ｏｆ ｏｐｔｉｃａｌ ｆｉｌｍｓ
ＺＨＯＮＧ Ｑｉｕ．ｓｈｅｎｇ 一，ＬＩ Ｊｉｎｇ．ｒｏｎｇ ，ＨＵ Ｇｕａｎｇ．ｈｕａ ＇
（１．ＳｃｈｏｏＩ ｏｆ Ｍｅｃｈａｎｉｃａｌ＆Ａｕｔｏｍｏｔｉｖｅ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｏｕｔｈ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ．Ｇｕａｎｇｚｈｏｕ ５１０６４０，Ｃｈｉｎａ；２．ＨｕａＺｈｕｏ Ｃｈｅｍｉｃａｌｓ Ｃｏ．Ｌｔｄ．，Ｇｕａｎｇｚｈｏｕ ５１１４５８，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｒｏｖｅ ｔｈｅ ｐｒｅｃｉｓｉｏｎ ｏｆ ｉｎｓｐｅｃｔｉｏｎ，ｉｔ’Ｓ ｑｕｉｔｅ ｓｉｇｎｉｆｉｃａｎｔ ｔｏ ｐｒｏｖｉｄｅ ａｎ ａｐｐｒｏｐｒｉａｔｅ ｔｈｒｅｓｈｏｌｄ ｔｂｒ ｔｈｅ ｓｅｇｍｅｎｔａｔｉｕｎ ｏｆ ｉｍ— ａｇｅｓ ｗｉｔｈ ｌｏｗ ｇｒａｙ ｌｅｖｅｌ ｄｉｆｆｅｒｅｎｃｅｓ，ｂａｓｅｄ ｏｎ ｔｈｅ ｅｒｒｏｒ ｃｏｒｒｅｃｔｉｏｎ ｔｈｅｏｒｙ ａｎｄ ｂａｃｋｇｒｏｕｎｄ ｓｕｂｔｒａｃｔｉｏｎ ａｌｇｏｒｉｔｈｍ，ａ ｎｏｖｅｌ ｉｍａｇｅ ｓｅｇｍｅｎｔａｔｉｏｎ ａｌｇｏｒｉｔｈｍ ｗａｓ ｐｒｏｐｏｓｅｄ．Ｔｈｅ ａｌｇｏｒｉｔｈｍ ｃｏｎｖｅｒｔｓ ｄｅｆｅｃｔｓ ｉｎｓｐｅｃｔｉｏｎ ｔｏ ｇｒｏｓｓ ｅｒｒｏｒｓ ｅｓｔｉｍａｔｉｏｎ ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｄｅｐａｒｔｕｒｅ ｄｅｇｒｅｅ ｏｆ ｒｅｓｉｄｕａｌ ｅｒｎｌｒ ｆｒ（）Ｉｌｌ ｓｔａｎｄａｒ￣ｔ ｄｅｖｉａｔｉｏｎ，ａｎｄ ｗｏｒｋｓ ｗｅｌｌ ｅｖｅｎ ｉｎ ｔｈｅ ｃａｓｅ ｏｆ ｃｏｎｓｉｄｅｒａｂｌｅ ｉｎｅｖｉｔａｂｌｅ ｒａｎｄｏｍ ｅｒｒｏｒｓ ｅｘｉｓｔｉｎｇ ｉｎ ｔｈｅ ｉｍａｇｅｓ．Ｍｏｒｅｏｖｅｒ．ｓｉｎｃｅ ｓｕｔ￣ｔｒａｃｔｉｏｎ ｏｐｅｒａｔｉｏｎ ａｎｄ ｕｐｄａｔｉｎｇ ｏｆ ｂａｃｋｇｒｏｕｎｄ ｉｍａｇｅ ｎｅｅｄ ｏｎｌｙ ｔｏ ｂｅ ｄｏｎｅ ｏｎｃｅ，ｔｈｅ ａｌｇｏｒｉｔｈｍ ｉｓ ｑｕｉｔｅ ｅｆｆｉｃｉｅｎｔ ａｎｄ ｅａｃｈ ｐｉｘｅｌ ｗｉｌｌ ｂｅ ａｓ— ｓｉｇｎｅｄ ａｕ ｉｎｄｅｐｅｎｄｅｎｔ ｓｅｇｍｅｎｔａｔｉｏｎ ｔｈｒｅｓｈｏｌｄ ａｕｔｏｍａｔｉｃａｌｌｙ．Ｔｈｅ ｅｘｐｅｒｉｍｅｎｔａｌ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｐｒｏｐｏｓｅｄ ａｌｇｏｒｉｔｈｍ ｃａｎ ｅｘｔｒａｃｔ ｔｈｅ ｄｅ— ｆｅｅｔ ｒｅｇｉｏｎ ｒａ［ｆｉｄｌｙ ａｎｄ ｃｏｍｐｌｅｔｅｌｙ． Ｋｅｙ ｗｏｒｄｓ：ｅｒｒｏｒ ｃｏｒｒｅｃｔｉｏｎ；ｏｐｔｉｃａｌ ｆｉｌｍ；ｄｅ￣ｃｔ ｉｎｓｐｅｃｔｉｏｎ；ｉｍａｇｅ ｓｅｇｍｅｎｔａｔｉｏｎ
０ 引 言
住光学薄膜缺陷在线检测中，缺陷尺寸极小，采集 到的图像中的缺陷与背景灰度级差极小，难以确定合
适的分割阈值。实现光学薄膜缺陷检测，选择合适的
图像分割阈值至关重要，若阈值选取过大，缺陷被误判
为背景，会导致缺陷漏检；反之，若阈值选取过小，部分 背景被错判为缺陷，会导致正常产品误判。目前，对图 像分割算法的研究较多。Ｐ．Ｇａｍａｇｅ’ 等人提出由中
值滤波、灰度拉伸、直方图分析确定分割阈值的方法， 实现对聚乙烯薄膜的缺陷检测。Ｊｉｎ－Ｊｉａｎｇ Ｗａｎｇ等
人 通过平滑滤波、直方图分析，由双峰法确定分割
阈值，对薄膜缺陷图像实现简单而有效的分割。但是，
只有当前景与背景有很大灰度级差异且直方图表现出 明显的双峰时，双峰法才奏效。Ａ．Ｋｈａｌｉｆａ等人 －４１阐
述的背景差分算法适用范围比较窄，仅当背景恒定不
收稿日期：２０Ｉ】一【）３—２２ 基金项目：中央高校基本科研业务费专项资金资助项目（２００９ＺＭ００４３） 作者简介：钟球盛（１９８３一），男，广尔江门人，主要从事机器视觉方面的研究工作 通信联系人：胡 华，男，博士．Ｅ－ｍａｉｌ：ｇｈｈｕ＠ｓｃｕｔ．ｅｄｕ．【
ｎ 第１０期 钟球盛，等：用于光学薄膜缺陷检测的快速图像分割算法
变时，传统背景差分算法才有效，而并不适用于背景图 像发生缓慢或激烈变化的场合。曹丹华等人 提出
了一种基于图像平均灰度值的阈值分割算法，能够对
前景与背景进行有效的分离。Ｋａｐｕｒ等人 提出了
最大熵阈值的分割方法，由于熵涉及到对数的运算，时 间开销大，难以满足实时性的要求。Ｎ．Ｏｔｓｕ等人
研究了最大类间方差的分割方法。 本研究把误差修正理论引入到光学薄膜缺陷的检 测领域，与现有的图像分割算法相比较，这种被提出的
算法可以克服由于前景与背景灰度级差极小且缺陷几
乎淹没在背景当中而导致的图像分割的困难，可实现
图像中缺陷区域的快速完整分割，具有较强的实用性，
并在同类图像分割方面的应用具备一定的重用性。
１光学薄膜缺陷特征
光学薄膜的缺陷大致可分为：气泡印、白点、垃圾、
气泡、涂料不均、压痕、离型气泡与鼓胶，如图１所示。 由图１可见，各种缺陷与图像背景的灰度级差很小，特
别是被命名为气泡印与涂料不均的缺陷灰度极差极
小，难以确定一个合适的分割阈值。
／／／／
气泡印 白点 垃圾 气泡
／／／／
涂料不均 压痕 离型气泡 鼓胶 图ｌ 光学薄膜缺陷示意图
２ 图像采集系统误差分析
众所周知，在误差理论中，误差分为３类，包括：随
机误差、系统误差与粗大误差。 随机误差指的是由于测量过程中的各种因素的随
机性影响而产生的误差。在图像采集系统中，这些因
素包括：薄膜的无规则振动，电磁噪声的无规则变化， 环境信号的无规则变化等等。这些无规则变化的因素
正好反映在被采集到的图像上。本研究采用背景图像
连续采集的方法来保持图像采集条件的相对稳定不 变，使得图像像素灰度值的随机误差分布的离散度小，
以保证图像的观察质量高。 系统误差是指在相同测量条件下，对同一被测量
进行连续多次测量，误差的大小与符号不变，或者服从
一定的函数规律的变化。在图像采集的部分，从薄膜
的运动到编码器的信号，从控制器的控制信号到相机
的触发，从光源到薄膜，从薄膜到镜头，从镜头到相机
的采集，以上每一个环节都有可能由于信号传递或者
是机械传动而引入系统误差。例如：光源按一定规律 缓慢衰变；机械装置发生缓慢的相对位移；线阵相机内
部ＣＣＤ元件的缓慢老化；甚至标准背景图像的选择不
当，当前背景与标准背景之间存在的定值差异等等。
以上渐变与不变的特定因素构成了复杂的图像像素灰
度值的系统误差，对测量的结果产生不良的影响，故需
要建立起误差修正模型，将它从测量结果中分离并修
正。本研究使用当前背景图像修正“过时”的标准背
景图像，实现系统误差的修正。
粗大误差是由于观察操作人员的粗心大意、设备
故障或环境突变而造成的误差。由于操作人员不慎，
使得相机、光源与薄膜之间的最佳相对位置发生偏移，
或是光源发生了激烈的衰减，导致了像素灰度值的剧
烈跳变。当薄膜的运动速度超出了设计范围，曝光时
间不足，行频信号丢失，会在图像上引起一条显著的黑
线，如图２（ａ）所示；当薄膜与安装有编码器的辊轴发
生相对的滑动，图像被过渡曝光，会在图像上引起一段
明显的光亮带，如图２（ｂ）所示；薄膜在横向受到不均
匀的拉伸力，使得薄膜的一端张紧，另一端漂浮，采集
到的图像会呈现部分实焦，部分虚焦的现象，如图２
（ｃ）所示，图像的左端存有虚焦现象。薄膜在相机拍
照的位置上没有被展平而起皱，采集到的图像被视为
存有伪缺陷。当光学薄膜存有缺陷时，图像像素灰度
值发生突变，这是无法消除的粗大误差。本研究在保
证机械传动平稳、改善机械结构的设计与削弱振动的
影响、克服人为与非人为的因素的影响的基础上，把缺
陷视为无法避免的粗大误差，基于以上准则实现缺陷
与背景的分离
（ａ）行频信号丢步
（ｂ）薄膜与导辊打滑
（ｃ）虚焦 图２ 行频信号丢步、
薄膜与导辊打滑与虚焦的图像 机 电 工 程 第２８卷
３ 图像像素数据特征
为了寻找背景图像像素灰度值的特征，需要构建 标准的均值背景图像。在连续的图像采集过程中，需
要对连续多帧图像相同坐标像数灰度值进行采样。在
实验中，连续采集１６０帧背景图像，对坐标（２ ０００， ５００）处的图像像素灰度值进行采样，样本数据如表１
所示，可求得样本均值为３０．６５６ ２，标准差为１．３３６ ６， ３０＂置信度区间为［２６．６４６ １，３４．６６６ ３］。
样本的概率分布图如图３（ａ）所示，可知，横坐标
为像素的灰度值，纵坐标为灰度值出现的概率值，发现
样本服从一定的分布规律，图像像素灰度值的分布与
单峰分布相对吻合。
残余误差分布图如图３（ｂ）所示，可知，以３盯准则 判别样本，第７１个样本的灰度值为２６，超出了置信度
区间，可认为是粗大误差，应将其剔除。剔除粗大误差
后的１５９个样本数据如表２所示，样本均值为３０．６６９ ８，标准差为１．３０６ ０４，３０＂置信度区间为［２６．７８， ３４．６１６ ３］。
剔除粗大误差后的样本分布图如图３（ｃ）所示，可
知，发现峰值位置对应横坐标为３１（样本均值经过完 整），峰值与均值完全吻合。因此，可认为图像采集系
统在总体上无系统误差。
剔除粗大误差后残余误差分布图如图３（ｄ）所示，
可知，采用连续采集标准背景图像的方法，得到同一图
像像素坐标下的灰度值分布情况，可见超出置信度区 间［一４，＋４］的概率为零，符合随机误差的有界性与
对称性。如果当前采集到的图像与标准均值背景图像
灰度值的残差并没有落在上述置信度区间内，甚至是 超出更远，则认为是由缺陷引起的粗大误差，应当把缺
一种基于小波变换的PCB缺陷检测分割算法
• 43
•ELECTRONICS WORLD・探索与观察

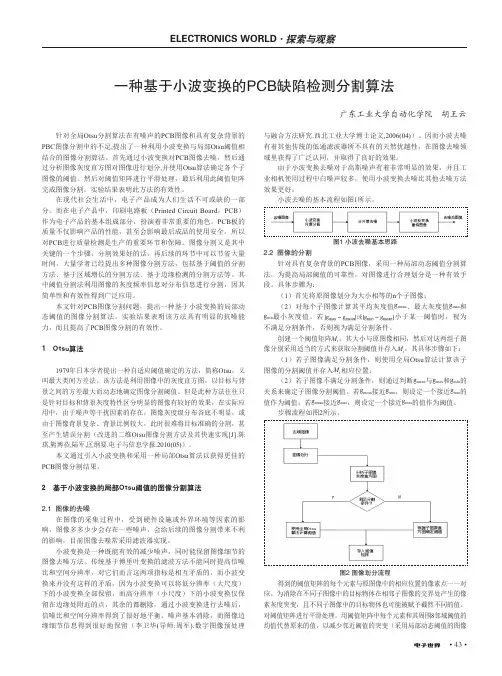

一种基于小波变换的PCB缺陷检测分割算法
广东工业大学自动化学院 胡王云
针对全局Otsu分割算法在有噪声的PCB图像和具有复杂背景的
PBC图像分割中的不足,提出了一种利用小波变换与局部Otsu阈值相
结合的图像分割算法。首先通过小波变换对PCB图像去噪，然后通
过分析图像灰度直方图对图像进行划分,并使用Otsu算法确定各个子
图像的阈值。然后对阈值矩阵进行平滑处理，最后利用此阈值矩阵
完成图像分割。实验结果表明此方法的有效性。
在现代社会生活中，电子产品成为人们生活不可或缺的一部
分。而在电子产品中，印刷电路板（Printed Circuit Board，PCB）
作为电子产品的基本组成部分，扮演着非常重要的角色。PCB板的
质量不仅影响产品的性能，甚至会影响最后成品的使用安全。所以
对PCB进行质量检测是生产的重要环节和保障。图像分割又是其中
关键的一个步骤，分割效果好的话，再后续的环节中可以节省大量
时间。大量学者已经提出多种图像分割方法，包括基于阈值的分割
方法、基于区域增长的分割方法、基于边缘检测的分割方法等。其
中阈值分割法利用图像的灰度频率信息对分布信息进行分割，因其
简单性和有效性得到广泛应用。
本文针对PCB图像分割问题，提出一种基于小波变换的局部动
态阈值的图像分割算法。实验结果表明该方法具有明显的抗噪能
力，而且提高了PCB图像分割的有效性。
1 Otsu算法
1979年日本学者提出一种自适应阈值确定的方法，简称Otsu，又
叫最大类间方差法。该方法是利用图像中的灰度直方图，以目标与背
景之间的方差最大而动态地确定图像分割阈值。但是此种方法往往只
是针对目标和背景灰度特性区分明显的图像有较好的效果，在实际应
用中，由于噪声等干扰因素的存在，图像灰度级分布谷底不明显，或
由于图像背景复杂、背景比例较大，此时很难将目标准确的分割，甚
至产生错误分割（改进的二维Otsu图像分割方法及其快速实现[J].陈
图像处理中的图像分割算法比较分析
图像处理中的图像分割算法比较分析
图像分割是图像处理中的一项重要任务，它旨在将图像划分为具有一定语义的区域。图像分割在图像分析、计算机视觉和模式识别等领域有着广泛的应用。随着技术的发展，越来越多的图像分割算法被提出，为了选择合适的算法进行应用，本文将对目前常用的图像分割算法进行比较分析，包括基于阈值、基于区域生长、基于边缘检测和基于深度学习的算法。
1. 基于阈值的图像分割算法
基于阈值的图像分割算法是最简单和最常用的方法之一。该方法根据像素点的灰度值与设定的阈值进行比较，将图像分割成两个或多个区域。对于灰度较为均匀的图像，基于阈值的方法能够得到较好的分割效果。然而，对于灰度不均匀或存在噪声的图像，这种方法的效果较差。
2. 基于区域生长的图像分割算法
基于区域生长的图像分割算法是一种基于连通性的方法。该方法从一组种子像素出发，根据一定的生长准则逐步增长区域，直到达到停止条件为止。区域生长方法能够处理一些复杂的图像，但对于具有相似颜色或纹理特征的区域容易产生错误的连续性。
3. 基于边缘检测的图像分割算法 基于边缘检测的图像分割算法把图像中的边缘看作是区域之间的分界线。常用的边缘检测算法包括Sobel、Canny和Laplacian等。这些算法通过检测图像中的灰度值变化或梯度变化，找到边缘的位置，并将图像分割成相应的区域。基于边缘的方法对于边缘清晰的图像分割效果较好，但对于复杂的图像容易产生断裂或错误的边缘。
4. 基于深度学习的图像分割算法
近年来，随着深度学习的兴起，基于深度学习的图像分割算法成为研究热点之一。深度学习方法利用卷积神经网络（CNN）或全卷积网络（FCN）等模型进行端到端的图像分割。这些方法能够学习图像中的语义信息，并输出像素级别的分割结果。深度学习方法在许多图像分割任务上取得了显著的效果，但需要大量的标注数据和计算资源。
综上所述，不同的图像分割算法适用于不同的场景和任务需求。基于阈值的图像分割算法简单易用，适用于灰度较均匀的图像；基于区域生长的算法能够处理复杂的图像，但容易产生错误的连续性；基于边缘检测的算法对于边缘清晰的图像效果较好；基于深度学习的算法具有较强的泛化能力，可应用于多种场景。在实际应用中，可以根据具体的需求选择合适的算法或结合多种算法进行图像分割，以获得更好的效果。同时，随着技术的进步，图像分割算法将会不断演进和改进，为图像处理领域带来更多的机遇和挑战。
图像分割算法的原理与效果评估方法
图像分割算法的原理与效果评估方法
图像分割是图像处理中非常重要的一个领域，它指的是将一幅图像分割成多个不同的区域或对象。图像分割在计算机视觉、目标识别、医学图像处理等领域都有广泛的应用。本文将介绍图像分割算法的原理以及评估方法。
一、图像分割算法原理
图像分割算法可以分为基于阈值、基于边缘、基于区域和基于图论等方法。以下为其中几种常用的图像分割算法原理：
1. 基于阈值的图像分割算法
基于阈值的图像分割算法是一种简单而高效的分割方法。它将图像的像素值进行阈值化处理，将像素值低于阈值的部分归为一个区域，高于阈值的部分归为另一个区域。该算法的优势在于计算速度快，但对于复杂的图像分割任务效果可能不理想。
2. 基于边缘的图像分割算法
基于边缘的图像分割算法通过检测图像中的边缘来实现分割。常用的边缘检测算法包括Sobel算子、Canny算子等。该算法对边缘进行检测并连接，然后根据连接后的边缘进行分割。优点是对于边缘信息敏感，适用于复杂场景的分割任务。
3. 基于区域的图像分割算法 基于区域的图像分割算法将图像分割成多个区域，使得每个区域内的像素具有相似的属性。常用的方法包括区域生长、分裂合并等。该算法将相邻的像素进行聚类，根据像素之间的相似度和差异度进行分割。优点是在复杂背景下有较好的分割效果。
4. 基于图论的图像分割算法
基于图论的图像分割算法将图像看作是一个图结构，通过图的最小割分割图像。常用的方法包括图割算法和分割树算法等。该算法通过将图像的像素连接成边，将图像分割成多个不相交的区域。该算法在保持区域内部一致性和区域间差异度的同时能够有效地分割图像。
二、图像分割算法的效果评估方法
在进行图像分割算法比较和评估时，需要采用合适的评估指标。以下为常用的图像分割算法的效果评估方法：
1. 兰德指数（Rand Index）
兰德指数是一种常用的用于评估图像分割算法效果的指标。它通过比较分割结果和真实分割结果之间的一致性来评估算法的性能。兰德指数的取值范围为[0, 1]，值越大表示分割结果与真实分割结果越一致。
表面缺陷检测方法(一)
表面缺陷检测方法(一)
表面缺陷检测方法
1. 介绍
表面缺陷检测是制造业中重要的工艺环节，用于检测产品表面的缺陷，确保产品质量。本文将详细介绍几种常用的表面缺陷检测方法。
2. 目视检测
目视检测是最简单且最常用的表面缺陷检测方法，通过人眼直接观察和判断表面是否有缺陷。优点是操作简单，成本低廉。缺点是主观性较强，受到人员视觉疲劳和注意力不集中等因素的影响，容易产生误判。
3. 印刷检测
印刷检测是一种常用的自动化表面缺陷检测方法，适用于印刷品等表面较大、重复性较强的产品。通过光学传感器和图像处理技术，检测印刷品表面的颜色、墨点等指标，判断是否存在缺陷。印刷检测具有高效率和高准确性的特点。
4. 红外热像检测
红外热像检测是一种基于热量分布的表面缺陷检测方法。通过红外热像仪捕捉物体表面的热辐射图像，分析图像中的热量分布情况，检测出潜在的缺陷。红外热像检测适用于金属等导热性较好的物体，可以检测到表面的裂纹、烧伤等缺陷。
5. 光学膜检测
光学膜检测是一种应用于光学薄膜制造的表面缺陷检测方法。通过光学显微镜等设备观察和分析薄膜表面的缺陷，如气泡、颗粒等。光学膜检测具有高分辨率和高灵敏度的特点，能够检测到微小的表面缺陷。
6. 激光散斑检测
激光散斑检测是一种基于光学原理的非接触式表面缺陷检测方法。通过激光照射物体表面产生的散斑图案，分析图案的形状和强度变化，检测出表面的凹凸、划痕等缺陷。激光散斑检测适用于平整表面和非平整表面的缺陷检测。
7. 总结
以上介绍了几种常用的表面缺陷检测方法。不同的方法适用于不同的产品和缺陷类型，选择合适的方法可以提高检测效率和准确性。随着科学技术的不断发展，表面缺陷检测方法将会越来越先进和智能化。
8. 图像处理检测
图像处理检测是利用计算机视觉技术对表面缺陷进行自动检测的方法。首先，将产品的表面图像获取到计算机中，然后利用图像处理算法进行缺陷分析和识别。该方法能够实现高速、精准的缺陷检测，并且可以集成到生产线中，提高生产效率。
工业表面缺陷检测算法
1 / 2 工业表面缺陷检测算法 工业表面缺陷检测是在工业生产中非常关键的一项任务，它通常涉及到计算机视觉和图像处理技术。以下是一些常见的工业表面缺陷检测算法和方法： 1. 基于图像处理的阈值法： • 使用图像处理技术，通过设定合适的阈值来识别图像中的缺陷。 • 阈值法适用于一些简单的场景，但对于复杂的图像和缺陷，可能需要进一步的技术。 2. 纹理分析： • 利用纹理特征进行分析，通过检测图像中的纹理变化来发现潜在的缺陷。 • 典型的纹理分析方法包括灰度共生矩阵（GLCM）和局部二值模式（LBP）等。 3. 边缘检测算法： • 使用边缘检测算法，例如Canny边缘检测，来突出图像中的边缘结构。 • 缺陷通常与图像中的边缘结构变化相关。 4. 深度学习： • 使用深度学习方法，如卷积神经网络（CNN）来学习图像中的特征，并进行缺陷检测。 • 深度学习在大数据和足够标注数据集的情况下，通常能够获得较好的性能。
2 / 2 5. 形态学处理： • 利用形态学操作，如腐蚀和膨胀，来处理图像并检测缺陷。 • 形态学处理对于去除噪声和增强图像结构很有帮助。 6. 光学检测： • 利用光学技术，例如激光或光学传感器，对表面进行扫描并检测缺陷。 • 光学检测通常用于检测微小缺陷和表面不平整性。 7. 热成像检测： • 使用红外热成像技术，通过测量物体表面的温度变化来检测缺陷。 • 热成像检测适用于检测表面中的热量分布不均匀或温度异常。 在实际应用中，通常会结合多种技术和方法，根据具体场景的要求来设计和实施工业表面缺陷检测系统。
基于交叉视觉皮质模型的图像快速分割新算法

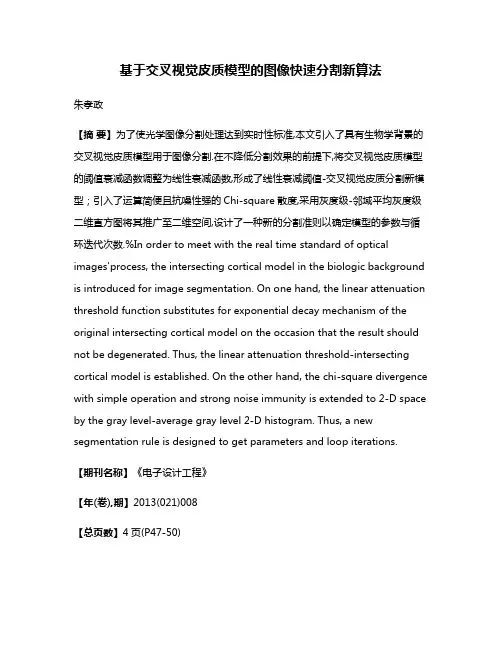

基于交叉视觉皮质模型的图像快速分割新算法
