2路继电器模块
2路带隔离继电器模块
【作用】
继电器模组是把电气控制柜中的多组继电器集成化、系列化、模块化设计，为设备节省空间，减少了中间接线环节，提高了效率及产品的性能。
【特点】
1、 采用台湾汇科继电器，触点容量：交流250V/10A;直流30V/10A
2、 继电器5V、12V、24V可选，默认5V
3、 高电平或低电平触发方式可选
4、 双电源供电，可通过跳线帽改为单电源
5、 每路均采用光耦隔离，安全可靠
6、 每路都有常开及常闭触点
7、 每路LED状态指示，继电器吸合即点亮
8、 每路附带续流二极管，释放继电器感应电压，保护前级电路
9、 每路可选TVS（瞬态抑制二极管），可根据客户应用需求焊接，默认不焊接
10、标准2.54间距双排针接口
【关于供电】
产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定 当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电
电源一：信号电源（3-24V）
电源二：继电器驱动电源，与使用继电器相关，如5V继电器必须使用5V供电
【关于触发方式】
高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式
低电平触发指的是信号输入端与地之间的电压为OV的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式
【端子定义】
单电源供电接线原理图：
【接法示意】
高电平触发方式原理图：
高电平触发方式接线示意：
低电平触发方式原理图：
低电平触发方式接线示意：
【型号表】
型号 JD1-5H JD1-5L JD2-5H JD2-5L JD4-5H JD4-5L JD8-5H JD8-5L
通道数 1 1 2 2 4 4 8 8
驱动电压 5V 5V 5V 5V 5V 5V 5V 5V
触发方式 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发
型号 JD1-12H JD1-12L JD2-12H JD2-12L JD4-12H JD4-12L JD8-12H JD8-12L
通道数 1 1 2 2 4 4 8 8
驱动电压 12V 12V 12V 12V 12V 12V 12V 12V
触发方式 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发
型号 JD1-24H JD1-24L JD2-24H JD2-24L JD4-24H JD4-24L JD8-24H JD8-24L
通道数 1 1 2 2 4 4 8 8
驱动电压 24V 24V 24V 24V 24V 24V 24V 24V
触发方式 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发 高电平触发 低电平触发
【型号说明】
JD 1 – 5 H触发方式选择H：高电平触发L：低电平触发继电器驱动电源5:5V驱动24:24V驱动12:12V驱动通道数1：1路输入2：2路输入4：4路输入8：8路输入
【适用范围】：单片机IO驱动、电机控制、PLC控制、Arduino、单片机开发板、CNC Mach3控制软件
YC1008数字量输入输出模块使用说明书V1.0
山东赢诚科技有限公司 YC1008数字量输入输出模块使用说明书V1.0
第 - 1 - 页 共 11 页 YC1008数字量输入输出模块
使用说明书V1.0
目录
一．模块介绍
二．技术参数
三．模块的型号
四．模块尺寸、模块引脚定义、隔离特性
五．模块使用说明
六．通讯协议
七．模块的MODBUS-RTU协议功能码与数据对应表
版本记录：V1.0 2011-11-20 版本创建
一．模块介绍
YC1008数字量输入输出模块广泛应用于工业控制系统，具有广泛的使用意义。YC1008模块的主要特点如下：
1. YC1008系列模块通过隔离变压器和隔离光耦实现了供电电路、数字量输入、数字量输出、通讯电路的相互隔离，模块具有很强的稳定性和抗干扰能力。
2.单电源供电，隔离在模块内部通过隔离变压器和隔离光耦实现，隔离电压2500V。
3. YC1008系列模块实现8路数字量的输入和8路数字量的输出功能。
4. 通讯接口为RS485或232，通讯波特率等参数可配置，通讯协议为MODBUS-RTU。
二．技术参数
供电电源
1. 供电电压：DC12V或DC24V，电源反接保护。
2. 电流消耗：<35mA+继电器功耗。
数字量输入
1. 共有8个数字量输入通道，可以接收多种输入信号：无源开关信号(逻辑0表示断开，逻辑1表示闭合)；输入信号可以接集电极开漏(OC)输出信号、接近开关信号；输入信号也可以是有源信号(逻辑0表示3~35V，逻辑1表示0~0.5V表示闭合)。
2. 内部采用隔离变压器和隔离光耦实现了输入信号和电源的隔离，隔离电压2500V。
数字量输出
1. 8路数字量输出信号。
2. 数字量输出通过继电器(常开触点)或集电极开漏输出(OC)两种方式实现。
3. 该模块配有两种继电器输出：1) 继电器触点负载容量10A/277VAC；2) 继电器触点负载容量30A/240VAC。 山东赢诚科技有限公司 YC1008数字量输入输出模块使用说明书V1.0
DP-2505用户手册
数据采集仪表
5通道隔离数字量输入5通道继电器输出模块
产品用户手册
Quanzhou GuanHangDa Electronic Intelligent Technology Co.,Ltd
1 DP-2505
目 录
1. DP-2505功能简介 .................................................................................................... 1
1.1 主要技术指标 ............................................................................................................... 2
1.1.1 数字量输入 ....................................................................................................... 2
1.1.2 继电器输出 ....................................................................................................... 2
1.1.3 系统参数 ........................................................................................................... 2
1.2 原理框图 ....................................................................................................................... 3

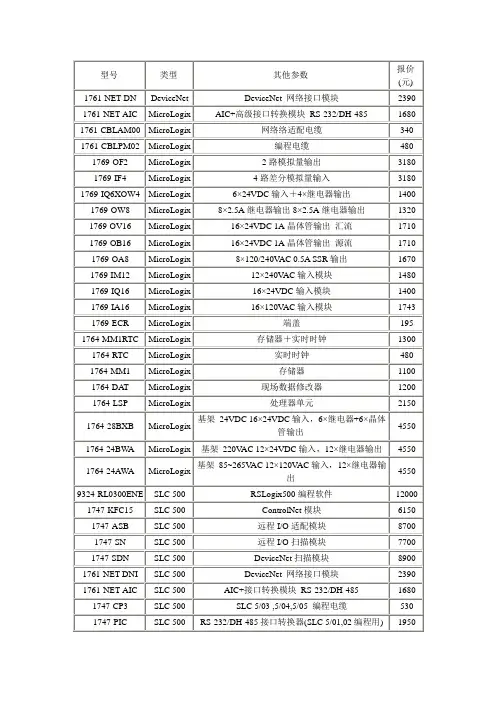

AB PLC型号
