物理人教版九年级全册电流的测量练习题
电流的测量习题
1、在用电流表测电流的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针
是否指在__________。
2、实验室常用的电流表有_________个接线柱，_______个量程，当用“_______”和“3”两个接线柱时，这时
的量程是_______A，表盘上每一个大格是_______A，每个小格是________A；当选用“_________”和“0.6”两
个接线住时，表的量程为_______A，表盘上每一个大格是_________A，每一小格是_________A．
3、在如图的四个电路图中，电流表接法正确的是( )
4、在用电流表测电流的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、最小刻度值及指针
是否指在_________。在某次测量中，电流表量程及指针位置如图所示，则此时，刻度盘上每一小格表示的电流
值是_______A，电路中电流值是_______A。
5、有一只0A～0.6A和0A～3A的双量程电流表，实验中需要0A～3A量程，但这一量程的刻度值模糊不清，无法
读出测量时的数据。某同学从0A～0.6A量程的刻度盘上发现指针在0.46A的刻度线上，请问：实验测量时，该
同学记录的准确数据是多少？
6、在某电路中，并联着电风扇和电烙铁两个用电器，当干路中的电流是2A时，通过电风扇的电流是250mA那么，
通过电烙铁的电流是多少？电烙铁工作1min通过的电量是多少？若在干路中通过的电量是1800C需用多长时
间？
7、将电流L1与L2并联，并正确的使用电流表测量通过L1的电流，在下图所示的电路中正确的是（ ）
8、若通过甲用电器的电荷量是20库，通过乙用电器的电荷量是1.5库，那么下面说法正确的是（ ）
A．通过甲用电器的电流较大
B．通过乙用电器的电流较大
C．通过甲用电器、乙用电器的电流一样大
D．无法比较电流大小
9、下图中测量灯L1的电流的是（ ）
10、已知甲、乙两导体，在2S内通过甲导体的电量是6库仑，半分钟内通过乙导体的电量是60库仑，那么通过
甲、乙两导体的电流之比是多少？
11、在一次实验中，甲、乙两位同学测量同一串联电路中的电流，甲测得的电流读数为0.46A，乙测得的电流读
数为2.3A。造成读数不同的原因可能是（ ）
A．测量的点不同 B．出现短路
C．甲读数错误 D．乙读数错误
九年级物理全一册第十五章《电流和电路》测试卷-人教版(含答案)
九年级物理全一册第十五章《电流和电路》测试卷-人教版（含答案）一、单项选择题（每小题2分，共24分）1.关于电流，下列说法正确的是（）A. 摩擦起电可以产生电流B. 电流是电荷的定向移动形成的C. 电荷的定向移动方向为电流方向D. 只要开关闭合，就会有电流2.如图所示A、B、C三个轻质小球处于静止状态，若A带正电，则下列说法正确的是（）A. B带负电B. B不带电C. C一定带负电D. C可能不带电3.通常条件下属于绝缘体的是（）A. 干木材、橡皮、铅笔芯、硬币B. 铜、汽油、石墨、酱油C. 玻璃、金、自来水、人体D. 石蜡、橡胶、空气、陶瓷4.在如图所示的电路中，由于开关的闭合与断开，可造成电路结构的各种变化，下列说法正确的是（）A. 闭合S1、S3、S4,断开S2，两灯并联B. 闭合S1、S2、S4,断开S3，两灯并联C. 闭合S2、S4,断开S1、S3，两灯并联D. 闭合S1、S2、S3,断开S4，电路为短路5.下列说法中正确的是（）A. 开关必须连在电源的正极一端，才能控制用电器电流的有无B. 断路和短路在电路中所起的作用是相同的C. 一只开关同时控制两只灯泡，则灯泡一定是串联的D. 在串联电路中，开关的位置改变了，开关的控制作用不改变C6.左图所示的是小明新买的电脑键盘清洁器，使用时开关S1只控制照明用的小灯泡，开关S2只控制吸尘用的电动机。
如右图所示的四个电路中，符合该清洁器使用要求的是（）7.关于如图所示的电路的判断，正确的是（）A.只闭合开关S1，时，灯泡L1、L3并联B.只闭合开关S2时，灯泡L2、L3并联C.只闭合开关S2、S3时，灯泡L2、L3串联D.闭合所有开关时，灯泡L1、L2并联，L3短路8.如图所示电路中，当开关S1、S2均闭合后，则（）A. L1、L2都能发光B.L1、L2都不能发光C. L1能发光，L2不能发光D. L1不能发光，L2能发光9.小红用如图所示的电路检验并联电路干路中的电流是否等于各支路中的电流之和，其中有一根导线接错了，这根导线是（）A. 导线1B. 导线2C. 导线3D. 导线410.如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。
人教版九年级全一册物理 第十五章《电流和电路》单元测试卷(有解析)
人教版九年级全一册物理第十五章《电流和电路》单元测试卷一、单选题（本大题共11小题）1. 通常条件下都属于绝缘体的是A．玻璃、铁钉B．汽油、铜块C．橡胶、陶瓷D．橡皮、铅笔芯2. 家用电冰箱正常工作时的电流大约是（）A．1μA B．1A C．1×105A D．1mA3. 图中的电路图正确的是（）A．B．C．D．4. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（）A．甲、乙两球一定带异种电荷B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷D．乙、丙两球一定带同种电荷5. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从乙流向甲C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，所以甲带负电，乙带正电6. 如图所示的四个电路图与实物电路对应的是( )A．B．C．D．7. 关于串联电路，下列说法正确的是A．各用电器可以任意连接B．闭合开关时，离电源近的灯先亮C．开关可以连接在电池的正极或负极处，也可以连接在用电器之间D．若某一用电器内部断路，其余用电器仍能工作8. 如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．关于房卡和房间内用电器的连接，下列说法中错误的是A．房卡相当于一个开关B．房卡实际上是一个用电器C．房卡插入槽内时一定是接在干路上D．房间内的电灯、电视等用电器是并联的9. 击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，且只有乙方指示灯亮，当乙方运动员的剑(图中用“S乙”表示)击中甲方导电服时，电路导通，且只有甲方指示灯亮。
如图所示的四个电路图中，符合上述要求的是( )A．B．C．D．10. 如果被测电流在0.5A左右时，我们是选用0.6A的量程还是选用3 A的量程，有下列观点，你认为正确的是A．因为0.5A既在0.6A的量程以内，又在3A的量程以内，所以任意选择量程都可以B．最好选用3A的量程，因为量程大些要安全一些C．选用0.6A的量程，因为它每一小格代表0.02A，读数时准确度高D．选用3A的量程，因为它每一小格代表0.1A，读数时准确度高11. 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。
人教版九年级物理全一册 15.4 电流的测量
侧无刻度处，是因为 ， • 若发现指针偏向右侧无刻度处，是因为 。
练习：
1. 0.5安培= 500 毫安= 5×105 微安
2. 200毫安= 0.2 安培= 2×105 微安
3. 10000微安= 0.01 安培
c 4 . “0.15A”最有可能是下列哪个家用电器工作时 的电流: （ ） A、家用电冰箱。 B、家用空调。 C、普通照明灯。 D、普通计算器。
2、把电流表接入电路时，有时要试触，其目的是（ D ）
A、检查电流表是否完好。 B、检查电流表的连接方式是否正确。 C、检查整个电路是否连接正确。 D、选择最合适于被测电流的量程。
刻度盘
1
2
0
0.2 0.4
3
0
A
0.6
－ 0.6 3
每小格是0.1A（上）
1
2
0 0
0.2 0.4
3
A
0.6
答案
－
３
②半导体收音机电源的电流约50mA，等于 A． ③计算器中电源的电流约100μA，等于 A． ④家用电冰箱的电流约1 A，等于 μA．
• 自主学习二，阅读P.45-P.46“电流的测量”这一 小节，完成以下练习
• 3. 测量电流
• 1)仪器：
；符号： 。
• 2)结构：三个接线柱分别是 、 、 。
•
• 自主学习一
• 阅读P.45“电流的强弱”这一小节，完成以下练习
• 1、电流
①电流是表示
量，通常用字母 代表，它的单位是
称
，符号是
．
②其他常用的电流单位是 、
③ 1mA= A； 1μA= A．
第十五章第4节《电流的测量》练习题 2022-2023学年人教版物理九年级
15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。
人教版九年级物理全一册 第十五章《电流和电路》检测卷【含答案】
第十五章《电流和电路》检测卷一、选择题(每小题5分,共35分)1.下列物品中,通常情况下属于导体的是 ( )A.塑料安全帽B.布手套C.橡胶鞋D.钢尺2.如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是 ( )A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移3.甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( ) A.一定带正电荷B.一定带负电荷C.可能带负电荷D.可能带正电荷4.如图所示的电路,闭合开关时,下列说法正确的是 ( )A.两灯泡串联B.开关只能控制灯L2C.电流表测的是灯L1的电流D.电流方向:从电流表到开关5.如图所示,下列说法正确的是( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L2亮D.闭合S1、S2,断开S3,只有灯L1亮6.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是 ( )7.[多选]如图所示,闭合开关S后灯L亮,一段时间后灯L熄灭.若电路只有一处故障,且只发生在灯L或电动机M上.现用一只规格相同且完好的灯L1替换灯L.则下列判断正确的是( )A.若灯L1亮,则灯L可能断路B.若灯L1亮,则灯L一定短路C.若灯L1不亮,则M一定断路D.若灯L1不亮,则M一定短路二、填空题(每空3分,共39分)8.在干燥的天气里,用塑料梳子梳头,发现越梳头发越蓬松,同时梳子还能吸引碎纸屑.前者是因为头发带 (填“同”或“异”)种电荷而相互 ;后者是因为带电体有 的性质.9.东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”.“顿牟掇芥”的意思是指摩擦过的琥珀能吸引芥菜籽一类的轻小物体,则芥菜籽 (填“一定带电”“一定不带电”或“可能带电”);在摩擦起电过程中 (填“产生了”或“没有产生”)新的电荷.10.静电粉末喷涂是一种新型涂装工艺.固体粉末涂料经喷枪喷出后成为带负电荷的微粒,由于 ,涂料会被吸附到带正电荷的工件上,经加热烘烤固化后成为均匀的膜层.带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流,该电流的方向与涂料微粒的运动方向 (填“相同”或“相反”).11.如图甲所示的电路中,开关S1、S2闭合后,A2与L2是 (填“串”或“并”)联的,电流表A1测量的是通过 (填“干路”“L1”或“L2”)的电流,电流表A2的指针偏转情况如图乙所示,电流表的示数为 A.12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置的点火器中有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在 (填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点燃烟花前,定时器(相当于导线)在电路中应处于 状态,目的是 .三、作图题(每小题4分,共8分)13.如下图所示,用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.14.设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,灯亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.四、实验探究题(第15小题8分,第16小题10分,共18分)15.在“连接串联电路”实验中,实验电路如图所示.(1)在连接电路时,开关应该处于 状态.(2)连接好电路后闭合开关S,小慧发现L 1、L 2两只灯泡都不亮,她用手按一下灯泡L 1,L 1、L 2仍然不亮,按一下灯泡L 2,两灯都亮,松开手两灯又都不亮,则故障可能是 (填“L 1灯丝断了”“L 2灯丝断了”“L 1短路”或“L 2与灯座接触不良”).(3)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S 换接到L 1和L 2之间、L 1和电池负极之间,观察到同样的现象.这样操作的目的是探究 .16.在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行 ,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L 1和L 2发光、电流表A 1和A 2有示数、电流表A 示数为零.则电路故障可能是 .(4)排除故障,进行实验,小方记录了如下数据. 实验次数L 1的电流I 1/A L 2的电流I 2/A 干路电流I /A 10.1 0.1 0.2 20.3 0.3 0.6 30.4 0.4 0.8 分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以 ,再进行实验.答案解析1.D 【解题思路】 通常情况下,塑料安全帽、布手套、橡胶鞋不容易导电,属于绝缘体,钢尺容易导电,属于导体,D正确.2.B 【解题思路】 毛皮与橡胶棒摩擦,这个过程橡胶棒得到电子,带负电,电子发生了转移,不是创造了电子,A错,B正确;用带负电的橡胶棒去接触验电器的金属球时,橡胶棒上部分电子会转移到验电器上,验电器的金属球和两个金属箔片都带上了负电,由于同种电荷相互排斥,故两个金属箔片会张开,C、D错.3.C 【解题思路】 由题可知,丙带正电荷,与乙相斥,则乙带正电荷;乙与甲相吸,则甲可能带负电荷,也可能不带电,故选C.4.C 【解题思路】 观察电路可知,两灯泡并联在电路中,开关在干路上,电流表与L1串联,测量通过L1的电流,故A、B错误,C正确;在电源外部,电流从电源正极经过用电器流向电源的负极,且从电流表的正接线柱流入,负接线柱流出,D错误.5.A 【解题思路】 闭合S2,断开S1、S3,灯L1、L2串联,A正确;闭合S1、S3,断开S2,灯L1、L2并联,B错;闭合S2、S3,断开S1,L2被短路,只有L1发光,C错;闭合S1、S2,断开S3,L1被短路,只有L2发光,D错.6.C 【解题思路】 A选项中,闭合任何一个开关,只有该开关所在支路的用电器工作,不符合要求;B选项中,只闭合下方的开关时,两用电器均不工作,不符合要求;C选项中,闭合任何一个开关,两用电器均同时工作,符合要求;D选项中,只闭合任何一个开关,两用电器均不工作,不符合要求.7.AC 【解题思路】 若是灯L断路,其他地方完好,换上新灯泡后能发光;若是灯L短路,其他地方完好,换上新灯泡后能发光;若是电动机断路,换上新灯泡后电路还是断路,不能发光;若是电动机短路,则灯L不会熄灭.综上可知,换上新灯泡L1后能发光,可能是灯L断路或灯L短路;换上新灯泡L1后不能发光,只能是电动机断路.二、填空题(每空3分,共39分)8. 同 排斥 吸引轻小物体【解题思路】 用塑料梳子梳头时,头发由于与梳子摩擦而带上了电荷,同种电荷相互排斥,所以越梳头发越蓬松;由于带电体有吸引轻小物体的性质,所以带电的梳子能吸引碎纸屑.9. 可能带电 没有产生【解题思路】 琥珀经摩擦后带上了电荷,带电体具有吸引轻小物体的性质,被吸引的轻小物体可能不带电,也可能带与琥珀所带电荷不同的电荷;摩擦起电的实质是电子的转移,失去电子的物体带正电,得到电子的物体带负电,所以摩擦起电现象中没有新电荷产生.10. 异种电荷相互吸引 相反【解题思路】 固体粉末涂料带负电荷,工件带正电荷,由于异种电荷相互吸引,所以涂料会被吸附在工件上.物理学规定正电荷定向移动的方向为电流的方向,所以该电流的方向与涂料微粒的运动方向相反.11. 串 干路 0.2812. a 通路 进行倒计时,避免点火器点燃烟花造成人员伤害【解题思路】 由题知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路,由电路图可知,开关S应安装在a处.由电路图可知,定时器与点火器并联,点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害.三、作图题(每小题4分,共8分)13. 如图所示.14. 如图所示.【解题思路】 开关S闭合后,若导线EF完好则灯亮电铃不响;而当导线EF被扯断后灯亮且电铃响,说明导线EF和电铃并联,导线EF完好时,电铃被短路.从电源正极依次串联开关、灯泡以及电铃回到电源负极,然后将EF并联在电铃两端,如答案图所示.四、实验探究题(第15小题8分,第16小题10分,共18分)15. (1)断开 (2)L2与灯座接触不良 (3)在串联电路中开关的作用与位置的关系16. (1)试触 (2)如图所示. (3)电流表A被短路 (4)将L1(或L2)换成另一个规格不同的灯泡知故障可能是电流表A被短路.。

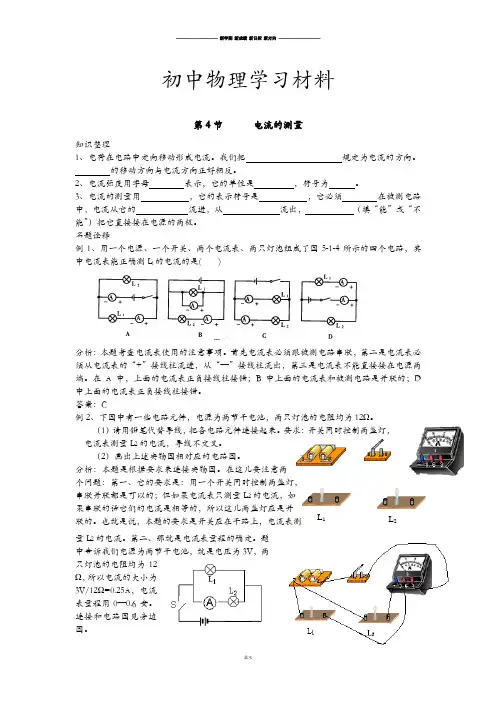

人教版九年级物理全册第4节 电流的测量.docx
L 1 L 2 初中物理学习材料 第4节 电流的测量知识整理1、电荷在电路中定向移动形成电流。
我们把 规定为电流的方向。
的移动方向与电流方向正好相反。
2、电流强度用字母 表示，它的单位是 ，符号为 。
3、电流的测量用 ，它的表示符号是 ，它必须 在被测电路中，电流从它的 流进，从 流出， （填“能”或“不能”）把它直接接在电源的两极。
名题诠释例1、用一个电源、一个开关、两个电流表、两只灯泡组成了图5-1-4所示的四个电路，其中电流表能正确测L l 的电流的是( )分析：本题考查电流表使用的注意事项。
首先电流表必须跟被测电路串联，第二是电流表必须从电流表的“+”接线柱流进，从“—”接线柱流出，第三是电流表不能直接接在电源两端。
在A 中，上面的电流表正负接线柱接错；B 中上面的电流表和被测电路是并联的；D 中上面的电流表正负接线柱接错。
答案：C例2、下图中有一些电路元件，电源为两节干电池，两只灯泡的电阻均为12Ω。
（1）请用铅笔代替导线，把各电路元件连接起来。
要求：开关同时控制两盏灯，电流表测量L 2的电流，导线不交叉。
（2）画出上述实物图相对应的电路图。
分析：本题是根据要求来连接实物图。
在这儿要注意两个问题：第一、它的要求是：用一个开关同时控制两盏灯，串联并联都是可以的；但如果电流表只测量L 2的电流，如果串联的话它们的电流是相等的，所以这儿两盏灯应是并联的。
也就是说，本题的要求是开关应在干路上，电流表测量L 2的电流。
第二、那就是电流表量程的确定。
题中告诉我们电源为两节干电池，就是电压为3V ，两只灯泡的电阻均为12Ω，所以电流的大小为3V/12Ω=0.25A ，电流表量程用0—0.6安。
连接和电路图见旁边图。
基础巩固：1、关于电流的方向，说法正确的是（）BA、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是（）AA、电子手表B、电冰箱C、白炽灯D、空调器的是（）A3、（2008丽水）下列有关电流表的使用，不正确．．．Ａ．电流表并联在被测电路中Ｂ．电流表串联在被测电路中Ｃ．被测电流不超过电流表的量程Ｄ．电流从电流表“＋”接线柱流入，“－”接线柱流出4、要想知道某段电路中通过的电流大小，可以用电流表来测量。
人教版九年级物理全一册练习(第十五章 第4节 电流的测量)附答案 2020年秋四川绵阳南山双语学校
2020年秋四川绵阳南山双语学校（初中九年级物理）第十五章电流和电路第4节电流的测量基础知识点：1．电流(1)定义：电流是表示的物理量，用字母表示。
(2)单位：电流的国际单位是，简称，符号，1 A＝mA＝μA。
2．认识电流表(1)电流表的作用：测量电路中的。
(2)电流表有个接线柱，有个量程，对于0～3 A量程，刻度盘上每小格表示的电流是A；对于0～0.6 A量程，每小格表示的电流是A。
3．电流表的使用规则(1)使用前，应检查指针是否对准，如有偏差，需先。
(2)电流表必须在被测的那部分电路中，使电流从电流表的接线柱流入，从接线柱流出。
(3)被测电流不要超过电流表的。
(4)在预先不能估计被测电流大小的情况下，应选用的量程，并用法判断被测电流的大小，然后根据情况选用合适的量程。
(5)绝对不允许将电流表与电源或用电器，否则会烧坏电流表。
强化练习：1.计算器工作时，内部的电流约100 μA，合mA＝A；手机待机时，通过手机的电流约为20 mA，合A＝μA。
2.如图所示，能直接测量通过灯L2电流的电路是()3．如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。
4．有0～0.6 A和0～3 A两个量程的电流表，实验中需用0～0.6 A这一量程，但这一量程的刻度值不够清楚，某一次测量中，从0～3 A量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则测得的实际电流大小为()A．0.43 A B．0.46 AC．0.7 A D．2.3 A5．如图所示电路，闭合开关，以下判断正确的是()A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流6．某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用0～3A的量程来测量。
这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确7．关于电流表的使用，下列说法不正确的是()A．使用前，如果电流表的指针没有指在表盘的零刻度线上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程C．要正确读出电流表的示数，必须先看清电流表所使用的量程D．如果电流表与被测用电器并联连接，则电流表一定被烧坏8．电流表接入电路前，要“试触”接线柱，其目的是() A．观察电流表是不是能通过电流B．检查电流表连入电路的方法是否正确C．选择电流表适合于被测电路的量程D．观察电流表的量程9．某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障是() A．导线断路B．开关断开C．灯泡与灯座接触不良D．电流表损坏10．如图所示，某同学在实验时误把电流表并联在灯L2的两端，开关闭合后观察到的现象是()A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数11．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。
2020-2021学年人教版九年级物理全一册15.4 电流的测量同步练习(含答案)
2020年人教版九年级物理上册15.4 电流的测量同步练习（含答案）一、单选题1．（2021·山东青岛市·九年级期末）练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。
出现这一现象的原因是（）A．电流表选择量程偏小B．电流从电流表的正接线柱流出，从负接线柱流入C．电流表所在电路出现断路D．电流表并联在电源两端2．（2021·江苏泰州市·九年级期末）下列用电器正常工作时的电流接近4A的是（）A．笔记本电脑B．电视机C．节能灯D．电饭锅3．（2020·江苏泰州市·九年级期中）如图所示，闭合开关，能够正确测量通过灯L2电流的是（）A．B．C．D．4．（2021·广西桂林市·九年级期末）关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程5．（2020·湖南株洲市·九年级期中）如图所示，粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断6．（2020·福建省福州第一中学九年级月考）如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度增大，电流表示数不变B．L1亮度不变，电流表示数不变C．L1亮度不变，电流表示数变小D．L1亮度减小，电流表示数变小7．（2021·广西南宁市·九年级期末）如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的总电流D．通过电源的电流8．（2020·山东济宁市·九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。
15.4 电流的测量-九年级物理全册期末复习高频易错题汇编(人教版)
15.4 电流的测量高频易错题集一．选择题（共10小题）1．教室内每一盏日光灯正常工作时的电流约为（）A．0.02A B．0.2A C．2A D．20A 2．下列家用电器在正常工作时，通过的电流最大的是（）A．电熨斗B．电风扇C．电视机D．手电筒3．图中的电器正常工作时，电流最接近10A的是（）A．电子手表B．台灯C．电热水器D．双桶洗衣机4．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流5．下列所举的实验仪器中，能直接测量电流的实验仪器是（）A．电流表B．电压表C．电度表D．电能表6．如图所示的电路中，电流表使用正确的图是（）A．B．C．D．7．某同学用电流表的时候，本应用“﹣”和“3”两个接线柱，但误将“﹣”和“0.6”两个接线柱接入电路（“﹣”接线柱位置没有接错），这样做的结果将是（）A．指针摆动角度变小了B．指针反方向摆动C．指针摆动的角度变大了，电流表可能被损坏D．指针不动8．有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～0.6A量程，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为（）A．0.43A B．0.46A C．0.7A D．2.3A9．有0～0.6A和0～3A两个量程的电流表，某次测量中用0～0.6A的量程，从0～3A量程的刻度盘上发现指针正指在2.4A的刻度线上，测得实际电流大小为（）A．2.4 A B．0.44 A C．0.48 A D．0.8 A10．在如图所示电路中，电流表的连接正确的是（）A．B．C．D．二．填空题（共5小题）11．家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA．家用电饭锅的工作电流为电子表工作电流的倍。
12．如图所示是用电流表测量电流的实物连接图，请按要求回答：（1）图甲中电流表测量的是通过灯泡的电流。
2020人教版九年级全一册同步专题训练：15.4电流的测量同步练习
九年级全一册同步专题训练：15.4电流的测量同步练习1.关于电流，下列说法中不正确的是（）A.电流是表示电流快慢的物理量B.电流是表示电流强弱的物理量C.电流的单位是安培，符号是“A”D.电流的符号是“I”，单位可以用毫安，也可以用微安2.如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A.电风扇B.笔记本电脑C.台灯D.电饭锅3.关于电流表的使用，下列说法中不正确的是（）A.使用前，当指针没有指在“0”刻度线上时，应先进行调零B.在不能估计电流大小的情况下，应采用“试触”的办法确定电流表量程C.读数时，应先明确所采用的量程和最小分度值后再读数D.把“0.6”和“3”两接线柱接入电路时，电流表的量程为0～2.4A4.细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。
