人教版九年级物理第8章《电与磁》测试题
TangMin
http://scgatm．2000y．net 《唐敏物理教学网》
1
人教版九年级物理第8章《电与磁》测试题
一、填空题（每小题4分，共32分）
1．我们把具有能够吸引_________性质的物体叫磁体．磁体上的_________的部位
叫磁极，一个磁体上有两个磁极分别为_________．磁极间的相互作用规律是
_____________________．
2．将小磁针放入磁场中的某一点，磁场对小磁针有_________的作用，小磁针静
止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的
_________有_________的作用，我们对磁场这种看不见、摸不到的物质，是通过它对
其他磁体的_________来认识的，它是确实_________的一种物质．
3．在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1所
示，当给导线通电时，小磁针的N极向里转动了，这就是著名的_________实验，它证
明了电流周围存在着_________；如果将导线中通过电流的方向改为向左，小磁针的N
极将_________．
图8-1
4．某同学的实验装置如图8-2所示，弹簧下端吊的是铁块，当他将开关闭合以
后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数
_______，弹簧的长度_______，电磁铁的上端是_______极；如果其他条件不变，他只
是将电源的正负极调换了一下，发生变化的是_______，弹簧的长度_______．
图8-2
5．_________国物理学家法拉第经过多年的探索，终于发现了_________现象，法
拉第的发现进一步揭示了_________的联系，导致了发电机的发明，使人类大规模用电
成为可能，开辟了_________的时代．
6．交流发电机主要由_________和_________两部分组成，大型发电机一般采取
_________不动、_________旋转的方式来发电，它在工作的过程中_________能转化为
_________能，它发出的交变电流的大小、方向都在做_________变化，我国供人们生
产和生活用的交流电的频率是_________．我们从干电池中得到的电流的方向
_________，通常叫做_________．
7．直流电动机是利用通电线圈在_________要受到力的作用而转动的原理制成
的，在直流电动机中，靠_________来自动改变线圈中电流方向，使线圈能够连续转
动，它工作时，把_________能转化为_________能．
8．某同学的实验装置如图8-3所示，其中ab为可以沿光滑金属导轨移动的导体
棒，×表示磁感线的方向垂直纸面向里．当他将导体ab水平向右运动时，灵敏电流计
TangMin
http://scgatm．2000y．net 《唐敏物理教学网》
2
的指针_________；当他将导体ab向左运动时，灵敏电流计的指针_________；当他使
导体ab的运动速度增大时，灵敏电流计的指针_________．
图8-3
二、选择题（每小题4分，共32分）
9．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针
向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是
A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极
B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极
C．钢锯条原来不一定有磁性
D．钢锯条原来一定没有磁性
10．有几位同学讨论磁感线时有以下几种说法，你认为不正确的是
A．磁体周围越接近磁极的地方磁感线越密
B．磁感线并不存在，是一种假想的线
C．通电螺线管外部磁感线的方向是从南极到北极
D．磁场中某点的磁场方向就是磁感线的切线方向
11．某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图8-4所示，
由此他做出了以下几种判断，你认为其中正确的是
图8-4
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图8-5所示，当他闭合
开关后，通电螺线管的左边是北极的是
TangMin
http://scgatm．2000y．net 《唐敏物理教学网》
3
图8-5
13．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种
说法，你认为其中正确的是
A．电动机工作时把电能转化为运动的能
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．发电机工作时把电能转化成其他形式的能
14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电
路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转
图8-6
A．使导体ab左右运动
B．使磁体左右运动
C．使导体ab上下运动
D．使磁体垂直纸面向纸里的方向运动
15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负
极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放
置一个小磁针如图8-7所示，当他闭合开关后，下面的一些判断中正确的是
图8-7
A．如果小磁针的N极向右转动，电源的a端是正极
B．如果小磁针的N极向右转动，电源的b端是正极
C．如果小磁针的N极向左转动，电源的a端是正极
D．如果小磁针的N极向左转动，电源的b端是正极
三、实验与问答题（17题、18题各8分，19题、20题各10分，共36分）
17．某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置
如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．
图8-8
TangMin
http://scgatm．2000y．net 《唐敏物理教学网》
4
18．图8-9所示的实验证实了____________________________．将电源正负极调换
后可观察到____________________，说明____________________．
实验过程中的能量转化为_________
图8-9
19．某实验小组安装的直流电动机电路如图8-10所示．
（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做
才能达到要求？
（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变
化？
图8-10
★ 20．孟小研同学是课外活动小组的主要成员，他看到现在楼房的窗户上安装的
防盗网很不美观，他学习了电与磁的内容后，又通过查找资料，请教科技人员，找来
了下列材料：电磁继电器、指示灯、电源、导线、报警器、红外线光控开关等．红外
线光控开关由红外线光源和光控开关组成，其作用是：用红外线照到光控开关时，光
控开关处于通电状态，当有人或物将红外线光源挡住时，处于断电状态．他应用这些
材料，安装了一个窗户防盗报警装置，平时指示灯亮，当有人从窗户进入时，指示灯
灭，报警器响．请你画出他设计的电路图，说出它的工作原理．
TangMin
http://scgatm．2000y．net 《唐敏物理教学网》
5
答案
一、填空题
1．钢铁一类物质，两端，N极、S极，同名磁极相互排斥，异名磁极相互吸引
2．力，磁场，磁体，力，作用，存在
3．奥斯特，磁场，向外转动
4．伸长，增大，伸长，N，电磁铁的上端是S极，不变
5．英，电磁感应，电现象和磁现象之间的，电气化
6．转子，定子，线圈，磁极，其他，电，周期性的，50 Hz，不变，直流电
7．磁场中，换向器，电，机械运动的
8．偏转，反向偏转，偏转角度变大
二、选择题
9．C 10．C 11．D 12．BC 13．A 14．AB 15．D 16．AD
三、实验与问答题
17．略
18．通电导线在磁场中要受到力的作用，ab运动方向与原来相反，力的方向跟电流
的方向、磁感线的方向都有关系，电能转化为机械运动的能．
19．（1）将电源正负极对调即可．
（2）转速变小．
20．略
九年级物理电与磁单元综合测试(Word版 含答案)
九年级物理电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。
（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。
（4）电磁铁在生活和实际中有着广泛的应用。
以下利用电磁铁的特点工作的是________（填写序号）。
A．电热水壶B．模型电动机C．电磁继电器D．手摇发电机【答案】乙吸引的大头针个数多线圈匝数越多增加电流越大S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。
2．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．3．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。
九年级物理《电与磁》测试卷及答案
第九章《电与磁》一、填空题：1、我们把物体能够吸引铁、钴、镍等物质的性质叫做____ _；磁体上磁性最强的部分叫做____ _。
2、地球本身是一个巨大的磁体，地磁的南极在地理_____极附近，即指南针所指的南北方向与地理的正南北方向 （填“有”或“没有”）偏离，我国宋代学者 是世界上最早准确记述这一现象的人。
3、磁感线可以形象而又方便地表示磁体周围各点的_______方向。
磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。
4、英国物理学家________发现了电磁感应现象导致了________的发明，从此使人类进入了电器化时代．5、如图1所示，开关S 闭合，螺线管的右端是 极，要使它的磁性增强，可将滑片P向 端移动。
6、直流电动机是根据_______ _的原理工作的，它是通过________来改变线圈中的电方向，使其连续转动，不断地工作。
电动机工作实现了______能转化为机械能．7、导线中的电流方向是从电源的______极流向电源的______极；金属导体中的电流方向跟它内部自由电子的实际移动方向_______。
8、图2中所示的电路，两盏灯是________联的，如果熄灭一盏灯，另一盏灯______。
9、归纳电能的优点有：①_______ _；②________。
二、选择题10、一根长直铜导线在靠近一个原来静止的小磁针的过程中（ ）A ．小磁针不动，导线不可能有电流通过B ．小磁针发生转动，导线一定通有电流C ．小磁针发生转动，导线不一定通有电流D ．小磁针不动，导线一定没有电流通过11、如图3所示，当开关S 闭合时电磁铁和物体ab 相互吸引，则正确的说法是（ ）A ．ab 一定是磁铁，且a 端一定是N 极B ．ab 一定是磁铁，且a 端一定是S 极C.可能是磁铁，且a 端是S 极D ．ab 可能是一块铁，也可能是磁铁12、用电磁继电器来操纵高电压、强电流的开关，其主要作用是（ ）A ．节约用电B ．操作简单C ．保护用电器D ．避免危险。
九年级物理下册 电与磁检测题(Word版 含答案)
九年级物理下册电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。
由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。
当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。
故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示：(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。
九年级物理电与磁单元测试卷附答案
九年级物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．添加器材：_____简要做法：_____【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度【解析】（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．3．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；（_____）（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．【答案】电流方向换向器【解析】【分析】电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．【详解】（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．4．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极5．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．6．瑞瑞同学有-辆玩具电动车，在行驶的过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的，如图所示是该玩具电动车的简化电路图．目前该车某一处出现了故障：通电后玩具电动车只能行驶，上面的动物不能旋转．对此，瑞瑞同学提出了猜想：[猜想与假设](1)可能是旋转开关有故障；(2)可能是旋转定时器有故障；(3)可能是________有故障．瑞瑞同学利用一只电压表来判断故障的位置．[进行实验]（1）将玩具电动车装上四只新干电池，闭合旋转开关和旋转定时器；（2）将电压表一端接在d点不动，另一端依次接在a点、b点和c点，观察电压表示数． [分析与论证]（1）如果另一端接在点时电压表有示数，接在点时无示数，说明旋转开关________（选填“断路”、“短路”或“正常”）；（2）如果另一端分别接在、点时，电压表都有示数，然后改接到点，发现电压表仍然有示数，且，说明________和________正常，________有故障．[交流评估]瑞瑞将他的检修方法与小明和小华进行了交流．（1）小明说，在[进行实验]的第（2）步，只用一根导线连接、，就可以判断旋转电动机是否断路，方法是：如果旋转电动机________，就表明它是好的．（2）小华说，在[进行实验]的（2）第步，也可以用电流表检测旋转开关和旋转定时器是否损坏，方法是：将电流表接、，如果旋转电动机仍不转，表明旋转开关可能是________（好的/坏的）；再将电流表接、，判断旋转定时器的好坏；但绝对不能将电流表接到、之间，否则有可能________．【答案】旋转电动机断路旋转开关旋转定时器旋转电动机转动好的短路【解析】【分析】（1）由题知，通电后玩具电动车只能行驶，而上面的动物不能旋转，说明行驶电动机所在的支路没有问题，问题在旋转电动机所在的支路。

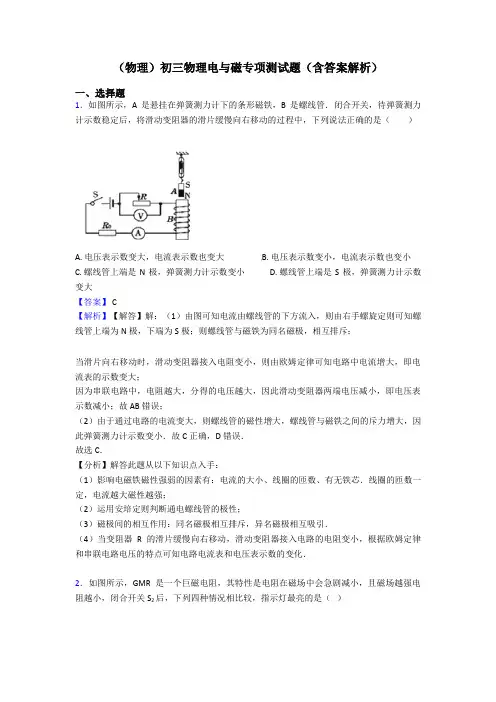

(物理)初三物理电与磁专项测试题(含答案解析)
