剑杆织布机操作手册
剑杆织布机操作手册
ZJHW-C剑杆织机电控箱使用手册概述电控箱主要功能 a) 以独立落地柜式，集中配置相关控制元器材； b) 控制织机电磁离合器、制动器械的吸合和释放； c) 具有点动、一纬、启动、定位停车、急停等功能； d) 具有发生经停、纬停、储纬停故障的自动停车功能，及发生其它故障的保护停车功能； e) LED面板直观显示织机整个运行动作，及定位传感器信号输入情况； f) 具有对定位停车角度进行灵活修正的功能，使机器的开车、停车处于最佳位置； g) 具有灵活调整点动灵敏度的功能；电控箱操作说明电气操作说明总电源开关断路器电动机起动：绿色、停止：红色、点动按钮：点动运行，织机每次最小距离可达2~3mm。启动后，点动具有定位停车功能，织机在平综位置（295）启动按钮：快速开车，四色指示灯复位。停车按钮：任意位置的紧急停车。一纬按钮：快一纬织机停在开口位置（115）。启动后，一纬按钮具有定位停车功能，织机停在平综位置（295）开启储纬器电源，借用“停车”按钮。四色故障信号灯说明：（灯泡为12V）橙色：储纬器断纬纱自动停车；绿色：断纬自动停车指示红色：断经自动停车指示白色：保护自动停车指示自动定位停车织机运行时，如发生某种故障而停车，或者调试需要定位停车，均要求传动曲轴停止在一个特定的位置，还需要有信号糨指示。这个定位停车功能由以下两组功能单元，再通过微机控制来实现。定位停车功能8单元状态如下表： 停车位及功能 织机刻度指示盘 发信座 编码信号 操纵面板发光二极管指示灯 编号 内信一 中信二 外信三 H1 H2 H3 信1 信2
信3 曲轴始心位（编码盘基准位） 0 S1 0 0 0 亮 亮 亮经停储纬停（平综位） 115 （发信位） S2 0 1 0 亮 熄 亮其它（可不用） 180
S3 0 1 1 亮 熄 熄纬停（开口位） 250 （发信位） S4 1 0 0 熄 亮
亮其它（可不用） 295 S5 1 0 1 熄 亮 熄 表示有磁钢 表示无磁钢有磁钢则指示灯亮，无磁钢则指示灯熄接线注意事项在箱体后有穿线孔，专门给电缆穿入使用。织机上的各个电气功能元件的引线，通过电控箱穿线孔与各对应的接线端子相连，参见电气原理图上所表示的相应接线序号引接。电气控制系统的调试技术要求（在无经纱，纬纱然后把总开启三相总电源将储纬器调节臂悬空在中间位置，状态下）．
电源开QF1拨上，接通380V电源。检查储纬器接通电源后，储纬器将马上转动起来。如发生储纬器转得较慢、不转或储纬停指示灯亮，应立即关闭总电源，然后检查：储纬器调节臂是否悬空在中间位置；打开电控箱，检查接线排23、24、25端或28、29、30端是否发生断相情况，检查熔断器FU1是否完好。储纬器接线是否断线及插头座焊接是否有错。检查控制箱面板上信号灯接通总电源后，信号灯的正常状态（各电压指示灯亮，制动器灯亮）如发生不同的情况除保护指示必须关掉总电源外，其它情况均可不顾及，继续下一步调试。 100V、24V驱动电源检查 100V、24V信号灯不亮，可以按照以下步骤检查：
FU2、FU3熔断器是否完好，FU2为100V用，FU3为24V用，5A 电源电路接线等是否完好；电源印制板是否完好；该发光二极管是否完好，
12V稳压电源检查 12V灯不亮，可以按以下步骤检查： FU4熔断器是否完好（5A）该发光二极管是否完好， 5V稳压电源检查 5V信号灯不亮，可以按以下步骤检查：检查5V有关电路；检查控制接线端子1端和2端交流电9V是否正常；该发光二极管是否完好，检查电磁制动器状态接通电源后，电磁制动器应马上吸合，并且面板上制动器指示灯应亮。如电磁制动器不吸合，可以按以下步骤检查：检查电源板上100V、24V、12V、5V电源输出是否正常，有关联线是否完好；如了现制动器吸合，而制动器指示灯不亮，则检查站廖发光二极管是否完好，点动、一纬、启动、停车指示灯检查如发生开启电源时上述指示灯亮，原因如下：应检查有关电路是否可能有导电导物引起短路或碰线。下一步继续检查该上述指示功能，SB6（点动）、SB5（启动）SB3（停车）、SB4（一纬）顺序按动四只按钮，相应指示灯亮，最后断开总电源，过10秒左右后，再接通电源，进行下一步调试。在调试操作时，必须注意以下几点；在未开启电动机的情况下，不要按动（一纬）按钮，一旦按动则应先断开总电源开关，10秒后再接通电源才能进行曲下一步调试。所以必须按前面所讲的按钮步骤。断开QF1，总电源后，必须等10秒后才能再重新接通总电源，否则有关元件器材所受冲击过大，容易老化，最后造成使用寿命缩短。保护状态检查在接通总电源后或调试操作时，发生面板上保护指示灯为亮，可电源切断，发生24V、100V能有以下几种情况：白色故障灯亮，同时．
这种情况，请按以下步骤检查：控制箱内是否有导电民物引起短路；控制箱内是否有碰物现象；白色信号灯不亮，但100V、24V电源切断检查四色信号灯接线是否正确；检查四色信号灯灯泡好坏。调整定位停车传感器发信装置开车运转后，如了现停车定位乱套或按点动、一纬按钮，信号灯示按要求亮或熄，不会停车，基本是定位停车传感器发信装置系统不正常缘故，需重新调整，方法如下：接通电源开关后，不要开动主电动机，按启动按钮，离合器吸合；曲轴上编码盘下曲轴相对应位置已不准，转紧固螺钉已松脱或似紧非紧。扳动曲轴，使刻度盘指标0位（曲轴前始心位）；把转盘上的发信磁座，与固定不动的三只传感器端面径向位对准，间隙为2~3mm。再拧紧转盘上与曲轴间的紧固螺钉；发信座磁钢与传感器端面轴向位调好，再要保证S1上三只磁钢中心位，各自对准传感器上的三个中心，不可偏差。调整时可松开传感器支座上的二只螺钉，对准后再拧紧。 S1与传感器调整好后面板上信号灯应全亮。如不正确重新调整。按钮功能调试按SB2开动电动机，观察电动机有储纬器转向，以下三种状态需要重新调整：电动机转向反储纬器转向正电动机转向正纬器转向反调整按制箱各自的接线进行换相点动按SB6，织机点动正常。启动按SB5织机启动运转。停车按SB5后，织机启动运转，然后按SB3，织机立即停车。一纬及定位停车织机启动后，按SB4，织机停车在平综位置。再重复按动SB4，织机停车在开口位置。经停调试开机后发现面板上经停指示灯亮，拆下XT接线座15、16端停经检查。拆下停经输入线后，若面板上经停指示灯仍亮，说明控制箱故障，检查有无导电异物使电路引起短路。如将XT接线座15、16端拆下后，面板经停灯灭，说明停经架或外部线路故障。完成以上调试后，进行模拟断经自停调试，按SB5，织机启动运转，将XT接线座15、16端短路，此时织机停车，并且红色信号灯亮。纬停调试接通电源并启动电动机，接通探纬器电源，然后检查纬纱检测器，上面有多只感应孔，要以按顺序轮流调试，用一根纱线穿入准备调试的感应孔，进行附壁牵动，此时探测器指示灯和面板上纬纱灯应闪烁（动时亮，不动时熄），然后依次各个调试。但是，断开探纬器电源及信号，面板灯应亮。完成以上调试后，再依，启动织机，然后再把SB5向上拨，按SW-1次进行动作调试。先把
SW-1下拨，（由于无纬纱）织机应定位停车开口位，绿色灯亮，面板纬纱灯熄。如果断开探纬器电源及信号，启动的织机不会定位停车。
SW调试开关说明 SW开关安装在电箱主控板上，左端为SW-1，向上拨，停止断纬检测信号，使织机启动后，模拟非断纬状态而常转，面板纬纱灯亮，绿色断纬灯熄。SW-1向下，微机接受探纬器信号，正常时面板纬纱灯闪烁，断纬或无纬纱时，面板纬纱灯熄，绿色断纬灯亮。必须注意的是，织机在正常工作时，SW-1应拨向下位，否则断纬不会停车。 SW-2、3、4开关一定要保持向下位，不准随意乱拨。纬纱检测器的调试以上的说明检查探测器，仅是验正好坏，如果是好的，还有一个灵敏度的问题需要调试整定，它可以在带纬纱正常工作时进行。在探测器的下端有一个灵敏度电位器。顺时针转动灵敏度高。反之，逆时会转动灵敏度低。探测器对纬纱探测的有效标志是指示灯闪烁状。储纬器调试按SB5按钮，织机启动转动，然后将储纬器调节臂放到紧纬或断纬位置，此时织机应自动停车，并且橙色信号灯亮。
ZJHW-C型电控箱增加了织机在平综位和开口停车角度的调整。 SW-1：纬停调试 SW-2：点动灵敏度调整 SW-3：平综停车位角度调整 SW-4：开口位停车角度调整 K1、K2是配合2、3、4调节用键 K1：增值按钮，相应LED4红灯闪烁。 K2：减值按钮，相应LED5绿灯闪烁。红、绿灯不再闪亮表示调整值达上限。不要再按动了。装在控制板上的SW-3和SW-4拨动开关拨上，+号按钮使停车位置后移停车角度增加，-号使停车位置前移即停车角度减少。每按动+号或-号一次移动的角度为5度。调整平综位或调整开口位，必须在停车时进行调整，反复调整到正确角度。织机的点动灵敏度调整将装在主控板上的SW-2开关拨上位，可调整制动器及合力量。向下位可调整离合器的吸合力量。按住电箱的的停车按钮示要松开，同时按动主控板上的+或-键相应的红灯或绿灯同时闪烁。按+则吸合力增加，按-则吸合力减小。这样不断的调整直至调到理想的状态。调整结束后SW-2就拨到向下的原始位置。通过以上几步调试后，如功能正常，说明剑杆布机的全部电气功能正常，可以正常生产了

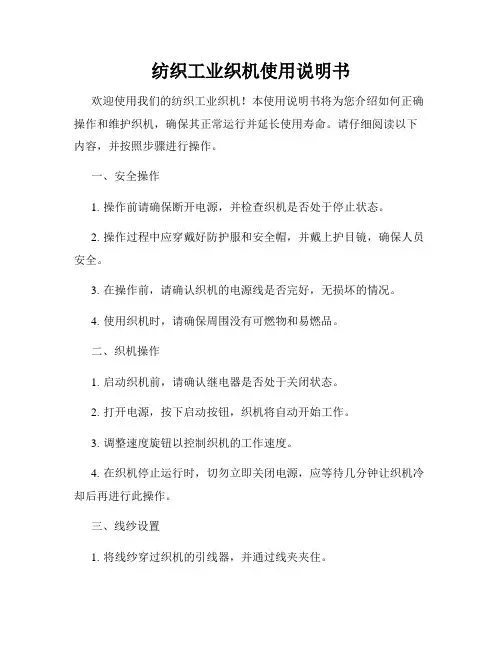

纺织工业织机使用说明书
纺织工业织机使用说明书
欢迎使用我们的纺织工业织机！本使用说明书将为您介绍如何正确操作和维护织机，确保其正常运行并延长使用寿命。请仔细阅读以下内容，并按照步骤进行操作。
一、安全操作
1. 操作前请确保断开电源，并检查织机是否处于停止状态。
2. 操作过程中应穿戴好防护服和安全帽，并戴上护目镜，确保人员安全。
3. 在操作前，请确认织机的电源线是否完好，无损坏的情况。
4. 使用织机时，请确保周围没有可燃物和易燃品。
二、织机操作
1. 启动织机前，请确认继电器是否处于关闭状态。
2. 打开电源，按下启动按钮，织机将自动开始工作。
3. 调整速度旋钮以控制织机的工作速度。
4. 在织机停止运行时，切勿立即关闭电源，应等待几分钟让织机冷却后再进行此操作。
三、线纱设置
1. 将线纱穿过织机的引线器，并通过线夹夹住。 2. 根据织布需求，调整线纱的张力，确保线纱的稳定供给。
四、故障排除
1. 若织机出现故障，请立即停止使用并切断电源。
2. 检查织机的电源线是否损坏，如有损坏应更换。
3. 检查织机的部件是否松动，如有松动应重新安装固定。
4. 联系专业织机维修人员进行维修和检查。
五、维护保养
1. 每日使用后，请在织机表面清除灰尘和纺织物残留物。
2. 定期清洗织机的过滤器，确保其良好的工作效果。
3. 检查并清洁织机的导线和传感器，确保信号的传递畅通。
4. 定期润滑织机的移动部件，以减少磨损和摩擦。
5. 注意定期更换织机的磨损部件，如织机刀片和线纱引线器等。
六、操作注意事项
1.禁止将手指、衣物或其他物品放入织机内部，以避免伤害和故障。
2. 禁止使用损坏的织机或织机配件。
3. 禁止在织机工作时进行维修和更换配件。
4. 禁止将织机暴露在有害气体和湿度过高的环境中。 5. 禁止超负荷使用织机，遵守织机的运行指导和额定负载。
本使用说明书只是为了提供基本操作和维护指导，并不能涵盖所有情况和故障。如织机出现严重问题，请联系专业维修人员进行处理。祝您使用愉快，谢谢！

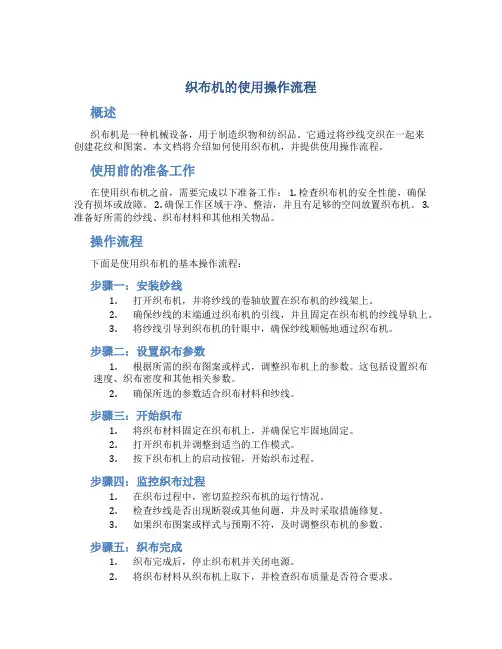

织布机的使用操作流程
织布机的使用操作流程
概述
织布机是一种机械设备，用于制造织物和纺织品。它通过将纱线交织在一起来创建花纹和图案。本文档将介绍如何使用织布机，并提供使用操作流程。
使用前的准备工作
在使用织布机之前，需要完成以下准备工作： 1. 检查织布机的安全性能，确保没有损坏或故障。 2. 确保工作区域干净、整洁，并且有足够的空间放置织布机。 3.
准备好所需的纱线、织布材料和其他相关物品。
操作流程
下面是使用织布机的基本操作流程：
步骤一：安装纱线
1. 打开织布机，并将纱线的卷轴放置在织布机的纱线架上。
2. 确保纱线的末端通过织布机的引线，并且固定在织布机的纱线导轨上。
3. 将纱线引导到织布机的针眼中，确保纱线顺畅地通过织布机。
步骤二：设置织布参数
1. 根据所需的织布图案或样式，调整织布机上的参数。这包括设置织布速度、织布密度和其他相关参数。
2. 确保所选的参数适合织布材料和纱线。
步骤三：开始织布
1. 将织布材料固定在织布机上，并确保它牢固地固定。
2. 打开织布机并调整到适当的工作模式。
3. 按下织布机上的启动按钮，开始织布过程。
步骤四：监控织布过程
1. 在织布过程中，密切监控织布机的运行情况。
2. 检查纱线是否出现断裂或其他问题，并及时采取措施修复。
3. 如果织布图案或样式与预期不符，及时调整织布机的参数。
步骤五：织布完成
1. 织布完成后，停止织布机并关闭电源。
2. 将织布材料从织布机上取下，并检查织布质量是否符合要求。 3. 将织布材料按需要进行后续加工，如裁剪、缝制等。
所需注意事项
在使用织布机时，请注意以下事项： - 注意安全，在操作织布机时，避免手指或其他身体部位接触运动的部件。 - 定期检查织布机的安全装置和运行状态，确保织布机的正常运行。 - 保持工作区域的整洁，防止织布机被杂物堵塞或影响操作。
结论
使用织布机需要对其操作流程有一定的了解和掌握。本文档介绍了织布机的使用操作流程，包括准备工作、具体操作步骤以及注意事项。希望本文档能帮助读者更好地使用织布机，并提高织布质量。

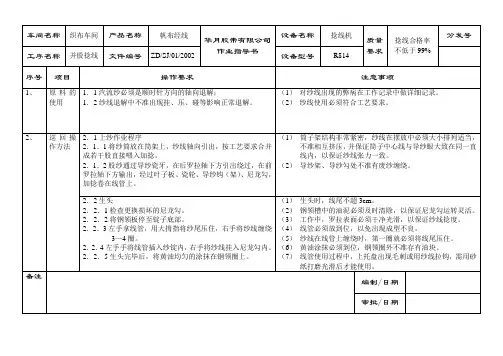

车间名称
车间名称 织布车间 产品名称 帆布经线 华月胶带有限公司
作业指导书 设备名称 捻线机 质量要求 捻线合格率
不低于99% 分发号
工序名称 并股捻线 文件编号 ZD/SJ/01/2002 设备型号 R814
序号 项目 操作要求 注意事项
1、 原料的使用 1．1汽流纱必须是顺时针方向的轴向退解；
1．2纱线退解中不准出现挂、压、碰等影响正常退解。 （1） 对纱线出现的弊病在工作记录中做详细记录。
（2） 纱线使用必须符合工艺要求。
2、
巡回操作方法 2．1上纱作业程序
2．1．1将纱筒放在筒架上，纱线轴向引出，按工艺要求合并成若干股直接喂入加捻。
2．1．2股纱通过导纱瓷牙，在后罗拉轴下方引出绕过，在前罗拉轴下方输出，经过叶子板、瓷轮、导纱钩（架）、尼龙勾，加捻卷在线管上。 （1） 筒子架结构非常紧密，纱线在摆放中必须大小排列适当，不准相互挤压，并保证筒子中心线与导纱眼大致在同一直线内，以保证纱线张力一致。
（2） 导纱架、导纱勾处不准有废纱缠绕。
2．2生头
2．2．1检查更换损坏的尼龙勾。
2．2．2将钢领板停至锭子底部。
2．2．3左手拿线管，用大拇指将纱尾压住，右手将纱线缠绕
3—4圈。
2．2．4左手手将线管插入纱锭内，右手将纱线挂入尼龙勾内。
2．2．5生头完毕后，将黄油均匀的涂抹在钢领圈上。 （1） 生头时，线尾不超3cm。
（2） 钢领槽中的油泥必须及时清除，以保证尼龙勾运转灵活。
（3） 工作中，罗拉表面必须干净光滑，以保证纱线捻度。
（4） 线管必须放到位，以免出现成型不良。
（5） 纱线在线管上缠绕时，第一圈就必须将线尾压住。
（6） 黄油涂抹必须到位，钢领圈外不准存有油块。
（7） 线管使用过程中，上托盘出现毛刺或用纱线拉钩，需用砂纸打磨光滑后才能使用。
备注 编制/日期
审批/日期
车间名称 织布车间 产品名称 帆布经线 华月胶带有限公司
作业指导书 设备名称 捻线机 质量要求 捻线合格率
操作规程
喷气织机安全操作规程
1．挡车工必须按规定穿戴防尘口罩、防噪音耳塞、工作帽、围裙上岗，不得留长发，不得穿拖鞋、高跟鞋上班。
2．织机运转时，不准在转动部位清理回丝等杂物。
3．织机经揩车、加油、修理后必须接通知后方可开车。
4．一只手当按操作按钮时，另一只手不要碰幅撑，以免被运动部件或筘击伤手。
5．电器开关箱内、外不准放任何东西，采用电热丝织机停台时应关掉电热丝电源，防止烫伤。
6．检查机台上的一切安全防护装置，如有缺损应立即叫保全工修理。
7．二人同时操作时，必须做到相互联系，协调操作。开车前要告知对方，看清楚周围情况，不要盲目开车，避免事故发生。
8．车间相对湿度应控制在15%以上。
9．检查织机附近有无异物、闲人等。
10．严禁用手碰摸机械高速运转部位，防止手被轧伤。
11．按押预备按钮后，禁止进行理纱，穿纱等操作，一般员工不得随意用手检测水压情况，防止碰伤。
12．随时注意糙面棍运行情况，防止剪刀或其他物品卷入糙面棍内。
13．严禁挡车工擅自调整电气按钮。
14．机台运转后，必须及时盖上防尘罩，防止粉尘散逸，机台上不得放置杂物，地面干净整洁无积水，通道畅通，防止滑倒、绊倒。
15．运转机台发生异常情况或异响，必须立即关机，通知修理工处理。 叉车安全操作规程
一、工作前的准备
启动前应重点检查制动器、方向盘、轮胎气压、仪表、灯光、喇叭、燃油、润滑油、冷却水和各连接件达到规定要求。
将变速杆置于空档位置，拉紧手制动器，启动后观察各仪表指示是否正常，机器运转无异常后方可进行作业。寒冷天气不得以明火预热部件、油管和油箱，严禁拖、顶启动。
二、正常操作
叉装物件时，被装物件重量必须在该机允许载荷范围内。如物件重量不明时，应将物件叉起离地100mm后，检查机械内的稳定性，确认无超载现象后，方可运送。
叉装时，物件尽量靠近起落架，其重心应在起落架中间，确认无误后方可提升。叉载时不得偏载或单叉作业。叉运货物时禁止刹车。
剑杆织机工艺流程
剑杆织机工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by
theeditor. I hope that after you download them,they can help
yousolve practical problems. The document can be customized
andmodified after downloading,please adjust and use it according
toactual needs, thank you!
In addition, our shop provides you with various types
ofpractical materials,such as educational essays,
diaryappreciation,sentence excerpts,ancient poems,classic
articles,topic composition,work summary,word parsing,copy
excerpts,other materials and so on,want to know different data
formats andwriting methods,please pay attention! 剑杆织机工艺流程
一、准备工作阶段
在进行剑杆织机的工艺流程之前，首先需要准备材料和工具。施工人员需要根据设计要求确定所需的织机、纱线、织物等材料，并准备好所需的工具，如织机调节工具、清洁工具等。
纺织机操作指南
纺织机操作指南
纺织机是一种用于纺织行业的重要设备，它能够高效地完成纺织工艺中的各项任务。为了正确、安全地操作纺织机，本指南将为您提供详细的操作步骤和注意事项。
一、准备工作
在开始操作纺织机之前，确保您已经了解并掌握了以下准备工作：
1. 设备检查：仔细检查纺织机的各个部件是否正常运转，并确保设备没有任何异常或损坏。
2. 安全措施：佩戴适当的个人防护装备，如安全帽、耳塞、手套和护目镜等，以确保自身安全。
3. 材料准备：准备好所需的纺织原料，并确保其质量符合要求。
二、操作步骤
根据纺织机的种类和型号，操作步骤可能会有所不同。下面是一般纺织机的操作步骤：
1. 打开电源：确保电源开关处于关闭状态，然后将其打开。
2. 启动纺织机：按照设备说明书上的指示，启动纺织机，并确保其正常运行。
3. 调整参数：根据纺织工艺要求，调整纺织机的参数，如速度、温度、湿度等，以确保生产过程的顺利进行。
4. 加载材料：将纺织原料加载到纺织机的进料口，并确保其均匀分布，避免堆积或过度拉伸。 5. 监控生产过程：在纺织机运行的过程中，密切关注生产情况，确保纺织品的质量和生产效率。
6. 处理异常情况：如果发生任何异常情况，如纺织机停机、材料堵塞等，立即停止纺织机，并采取相应的措施进行处理。
7. 结束生产：在完成纺织工艺后，停止纺织机的运行，并进行必要的清洁和维护工作。
三、安全注意事项
在操作纺织机时，务必遵守以下安全注意事项，以确保人身安全和设备正常运行：
1. 严禁将手或其他物体伸入纺织机运转部件的范围内，以免造成伤害。
2. 在操作纺织机时，避免穿戴过宽松的衣物，以免被卷入机器内部。
3. 注意纺织机的运行状态，及时发现并处理任何异常情况，以防止事故的发生。
4. 在操作纺织机时，保持专注并集中注意力，避免分心或疲劳操作。
5. 禁止在纺织机周围堆放杂物，以确保操作空间的整洁和安全。
6. 在进行纺织机的维护和清洁工作时，务必先将设备断电，并等待其完全停止运转后再进行操作。
纺织机械操作手册说明书
纺织机械操作手册说明书
第一章：引言
本操作手册旨在为操作纺织机械的工作人员提供全面准确的操作指导。通过阅读本手册，您将了解到纺织机械的基本构造、操作规程、常见故障处理方法等内容，以确保操作的安全性和高效性。
第二章：纺织机械的基本构造
1. 主机部分：
1.1 设备外观特点
1.2 电子控制系统
1.3 机械传动系统
2. 辅助装置部分：
2.1 上、下料装置
2.2 清洗装置
2.3 润滑装置等
第三章：操作规程
1. 设备准备
1.1 确认供电、气源等各项设备条件是否满足要求
1.2 检查设备是否处于正常状态 2. 设备开机
2.1 依次启动各个系统，注意操作顺序和时序
2.2 检查开机后设备的运行状态
3. 操作流程
3.1 按照产品加工要求配置设备参数
3.2 将物料送入设备进行加工
3.3 监控设备运行状态，及时处理异常情况
3.4 完成加工后，及时关闭设备并进行清洁维护工作
4. 安全操作
4.1 熟悉设备的安全防护装置
4.2 穿戴个人防护装备，遵守相关操作规程
4.3 注意设备运行时的安全操作技巧
4.4 发现安全隐患及时报告相关人员
第四章：常见故障处理方法
1. 机械运行故障
1.1 异常噪音
1.2 设备振动 1.3 运行不稳定等
2. 电子控制故障
2.1 控制系统显示错误
2.2 控制按钮失灵
2.3 电源供应故障等
3. 辅助装置故障
3.1 上、下料装置异常
3.2 清洗装置故障
3.3 润滑系统失效等
第五章：维护保养
1. 设备日常保养
1.1 润滑油添加与更换
1.2 清洁机械外表
1.3 整理机械周围环境等
2. 定期检查
2.1 电气系统检查
2.2 传动装置检查 2.3 液压系统检查等
第六章：附录
1. 常用设备配件清单
织布车间上轴作业指导书
织布车间上轴作业指导书
一、了机落轴操作
1、
机台了机后，从综框与停经片之间剪断经纱。
2、
用电动卷取，将综框到织口的经纱向前拉，使经纱脱离综框和钢筘后，
留出用于上新轴的长度。
3、
松开筘座上的固定螺栓，卸下钢筘。
4、
拆下两侧的边撑放到车底下，将刺环朝上，注意不要损伤刺环。
5、
逆转经轴，将在停经片内的经纱向后拉，注意不能损伤团停经片，必
要时用于把经纱从停经片中拉出。
6、
用织轴离合手柄，使织轴齿轮脱离啮合，把残余经纱从经轴上取下，
用上轴车卸下织轴运走。
7、
打开综框上夹板，拆下综框，停经片送往穿筘处，定位放置，并做好
清洁。
8、
拆下分纱板、椭圆管、边纱装置，游星装置，放置好。
二、清车、加油
1、
将车各部件清洁良好。
2、
对全车所有加油部位全面加油，做到加油量适当，位置清洁。
三、检查
1、A、喷气：检查储纬器、各喷嘴及电磁阀（做阀实验）剪刀
B、剑杆：检查送接纬剑、剑带、剑轮、导钩、剑头、选纬器、储纬器、
剪刀。
2、检查送经、卷取、开口、打纬各部位是否正常。
3、检查全车磨损情况，发现问题及时解决。
4、校对全车工艺，须改签幅者按工艺改幅宽。
5、做好挂机前的各项准备（织轴啮合齿轮清洁、安装）
。
四、运轴
1、
认真检查综丝、钢筘的完好情况和质量，做好织轴交接工作。
2、
将织轴、钢筘、停经片、综框装到挂机车上，注意不要弄乱、碰断经
纱，然后小心推送挂机车到挂机机台后面。
五、上轴
1、
将织轴放到织轴托架上，上好织轴，将综框、钢筘、停经片推向织机适当位置，缓慢下放，固定好综框，把钢筘解下，放入筘槽（注意，不要将经
纱压入筘槽，筘槽底部不要有杂物）
、留下二、三处捆绑绳，其余解开，用专用
工具紧固好钢筘（确认钢筘已放入筘槽底部，然后自左向右紧固好）
。
2、
调顺经纱，并绑好把，经纱张力尽量均匀，不要弄乱、弄断。
3、
将停经杆依顺序向后拉，穿好停经条，注意不要使停经片翻绞。
4、
上好椭圆管、经停装置、分纱板、绞边装置、游星装置。
六、开机交车
1
、将绞边纱穿好，穿完断经，装上、左、右边撑，开车先打慢车。
剑杆织布机工作原理
剑杆织布机工作原理
剑杆织布机是一种高效率、高精度的织布设备，它的工作原理是通过剑杆的上下运动，将纬线与经线交织在一起，形成织物纹理。下面我将详细介绍剑杆织布机的工作原理。
一、纱线供给系统
剑杆织布机的纱线供给系统是整个织布过程的起点，它主要包括纱锭、导纱器和纱线引线装置。纱线经过导纱器的引导，通过纱线引线装置被引到剑杆上方，准备进行织布操作。
二、剑杆运动系统
剑杆是剑杆织布机的核心部件，它负责将纱线与经线交织在一起。剑杆的上下运动是由剑杆轴和剑杆驱动装置共同完成的。剑杆轴带动剑杆进行上下运动，剑杆驱动装置通过控制剑杆轴的运动轨迹，使剑杆能够按照预定的规律进行上下运动。
三、经纱供给系统
经纱供给系统主要由经纱机构和经纱轴组成。经纱机构负责将经纱从经纱轴上引导到剑杆下方，经由剑杆与纱线交织形成织物纹理。经纱的供给要保证恰好够用，不能过多或者过少，否则会影响织布的质量和效率。
四、织布操作
在剑杆织布机的工作过程中，织布操作是至关重要的一环。织布操作主要包括剑杆的上下运动、纱线与经线的交织以及织布速度的控制。剑杆的上下运动通过剑杆运动系统完成，它决定了织物的纹理和密度。纱线与经线的交织是由剑杆和经纱供给系统共同实现的，这需要保持适当的张力和速度。织布速度的控制可以通过调节织布机的工作参数来实现，以满足不同织物的需求。
五、织布检测与修正
在剑杆织布机的工作过程中，织布检测与修正是确保织物质量的重要环节。织布检测可以通过传感器等装置实现，它可以监测织物的紧密度、纬纱的张力等指标。一旦检测到问题，织布机会自动进行修正，以确保织物的质量和一致性。
六、织布成品处理
织布成品处理是剑杆织布机工作的最后一步。织布成品处理主要包括剪切、整理、包装等环节，以得到成品织物。剪切可以根据需要对织物进行定制，整理可以去除织物表面的杂质和污渍，包装则是将织物进行包装，以便运输和销售。
剑杆织布机通过纱线供给系统、剑杆运动系统、经纱供给系统、织布操作、织布检测与修正以及织布成品处理等环节，实现了高效率、高精度的织布过程。剑杆织布机在纺织行业中具有重要的应用价值，它的工作原理的理解和掌握对于提高织布质量和效率具有重要意义。
纺织机械操作说明书
纺织机械操作说明书
一、概述
纺织机械作为现代纺织生产过程中不可或缺的设备，其准确操作对于保证纺织工艺的顺利进行至关重要。本操作说明书将详细介绍纺织机械的操作方法，旨在帮助用户正确、高效地运行和维护纺织机械。
二、机械介绍
1. 名称：纺织机械
2. 功能：用于纺织生产，包括纺纱、织布、染色等工艺过程
3. 主要部件：机架、电机、传动装置、工作台、控制面板等
4. 安全警示：在操作前，请确保已了解并掌握机械的安全操作要点，穿戴必要的个人防护装备。
三、操作流程
1. 连接电源：将纺织机械插入可靠的电源插座，并确保电源指示灯亮起，表示电源连接正常。
2. 准备工作：对于不同的纺织工艺，准备工作可能会有所不同，但一般包括放置原料、调整工作台高度、检查机器的稳定性等。
3. 启动机械：按下启动按钮，纺织机械开始运行，工作台上的零部件开始运动。 4. 调整参数：根据实际需要，通过控制面板上的旋钮或按钮，调整纺织机械的速度、张力、温度等参数。
5. 加工操作：将待加工的纺织原料放置在机械的工作区域内，根据工艺要求，进行加工操作，如纺纱、织布、染色等。
6. 观察检查：在机械运行过程中，要及时观察加工效果，确保纺织品的质量符合要求，并及时排除可能出现的故障。
7. 停止机械：完成加工任务后，按下停止按钮，纺织机械停止运行。注意在停止前，应先停下工作台上的零部件的运动。
四、常见故障及排除方法
1. 机械卡住：若发生机械无法运转的情况，应先断开电源，检查是否有杂物卡在零部件间，清除后再重新启动。
2. 温度过高：如机械在加工过程中发热过高，应先停止机械运行，检查散热装置是否正常工作，排除故障后再次启动。
3. 纺织品断线：如发现纺织品断线，要及时停机，找出断线原因，调整参数或更换零部件，确保加工过程中纺织品的连续性。
4. 电源故障：若机械无法启动或经常断电，应检查电源插座是否松动，电源线是否损坏，并请专业人员检查电路等问题。
