汽车座椅滑轨试验方法梳理

CATIA设计之汽车座椅零件(滑轨)的设计方法

CATIA设计之汽车座椅零件（滑轨）的设计方法

在汽车工业中，汽车座椅作为车辆的重要组成部分，其设计和制造的质量直接关系到驾乘者的安全与舒适感。而座椅的滑轨作为座椅调节与安装的核心部件，其设计不仅要求具备稳定性和强度，还需要考虑到制造工艺和成本。本文就CATIA设计软件在汽车座椅滑轨零件设计中的应用展开介绍，从设计流程、参数化建模、装配分析等方面探讨汽车座椅滑轨的设计方法。

一、设计流程

汽车座椅滑轨零件的设计流程主要包括需求分析、概念设计、详细设计和验证四个阶段。

1. 需求分析：根据座椅的功能和使用需求，明确滑轨的基本要求，如承载力、调节范围、安装方式等。

2. 概念设计：依据需求分析的结果，进行初步的滑轨结构设计，包括滑块和滑槽的形状、连接方式等，并通过形式语言进行初步展示。

3. 详细设计：在概念设计的基础上，进行滑轨的详细设计，包括滑块和滑槽的几何形状确定、材料选择、加工工艺等。

4. 验证：使用CATIA中的装配分析功能对设计的滑轨进行验证，确保其满足强度、刚度和使用寿命等要求。二、参数化建模

在CATIA软件中，利用参数化建模方法可以快速且灵活地设计座椅滑轨零件。参数化建模是一种基于参数和约束的设计方法，通过定义变量和关系，实现模型的自动更新和调整。

1. 创建基准平面：根据滑轨的形状和尺寸要求，在CATIA软件中创建座椅滑轨的基准平面。

2. 绘制草图：利用CATIA软件提供的绘图工具，在基准平面上绘制出滑轨的草图，包括滑块和滑槽的几何形状。

3. 设定参数和关系：通过设定变量和约束，将滑轨的尺寸和几何关系固定，并与其他相关部件进行关联。

4. 创建特征：根据滑轨的形状特征，例如斜度、倒角等，利用CATIA软件中的特征工具进行创建。

5. 生成模型：根据草图和特征的设定，通过操作CATIA软件中的命令，生成座椅滑轨的三维模型。

三、装配分析

汽车座椅可靠性测试方法

杜天强;杜长江;王培中;田泽洋

【摘要】汽车座椅是重要的被动安全部件,其在汽车碰撞事故中肩负着保护乘客安全及减少损伤的作用.结合实际测试经验,针对座椅总成关键部件的可靠性评价方法进行了分析总结,涉及振动耐久、疲劳耐久、操作耐久和磨损耐久等评价方法,为座椅关键部件的优化设计提供参考,为座椅总成的舒适可靠性评价提供指导.

【期刊名称】《汽车工程师》

【年(卷),期】2015(000)006

【总页数】4页(P47-50)

【关键词】汽车座椅;舒适性;可靠性;耐久试验

【作者】杜天强;杜长江;王培中;田泽洋

【作者单位】中国汽车技术研究中心;中国汽车技术研究中心;中国汽车技术研究中心;中国汽车技术研究中心

【正文语种】中文

汽车座椅作为关键和重要的被动安全部件，不仅要承载乘客，而且还在碰撞事故中肩负着保护乘客安全的作用[1]。一直以来世界各国都对座椅采取强制认证或强制试验的方式进行监管，如欧洲EEC、ECE、美国FMVSS及中国GB等各国法规使用动态及静态结合的方式，对座椅在碰撞事故中对乘客保护的效果进行强制评价和要求[2]。对于座椅舒适性和可靠性的评价，各国法规并未强制要求，而由于其涉及到的关键零部件较多，诸如头枕、调角器、滑轨、靠背、座垫、扶手、腰托及高度调节器等，并没有比较统一的测试规范和评价标准。文章将结合座椅的结构组成，对各个部件的可靠性评价方法和测试指标进行分析和总结。

1 座椅总成可靠性评价方法

座椅是汽车上一个重要的减振元件，其乘坐舒适性与驾驶员的操作便利性及乘员的乘坐体验紧密相关。常见的总成可靠性评价主要包括模拟人员进出座椅试验、颠簸蠕动试验[3]、振动特性试验及身体压力分布[4]等。

1.1 模拟人员进出座椅试验

该试验主要使用带面套的三维假人模型对座椅总成进行面料耐磨性测试，模拟人体进出汽车的使用工况，试验后的座椅面套不应出现断裂、结团、脱散和漏底，不允许出现损伤，缝线不允许断裂等。

汽车座椅通风量试验方法

汽车座椅通风量试验方法通常使用以下步骤进行：

1. 实验准备：

a. 准备一个实验台或测试平台，上面放置测试座椅。

b. 确保测试环境的温度、湿度等参数符合实际使用条件。

c. 准备一个可测量风速的仪器，如风速计或热线风速传感器。

d. 准备一个控制通风装置，如电风扇或风冷设备。

e. 准备一个定时器来控制通风时间。

2. 安装座椅：

a. 将待测试座椅安装在测试平台上，确保座椅完全固定。

b. 需要确保通风口没有被堵塞或遮挡。

3. 校准仪器：

a. 使用风速计或热线风速传感器，对通风装置输出的风速进行校准。

b. 将仪器放置在感兴趣区域的位置上，并确保测量精度。

4. 开始测试：

a. 打开通风装置，使其提供适当的通风量。

b. 使用仪器测量感兴趣区域的风速，记录下对应的数值。

c. 根据需要，可以在不同的位置和高度进行多次测量。

5. 结果处理：

a. 将所得的风速数据进行平均计算，得到平均通风量。

b. 比较实验结果与设计要求或标准规范之间的差距。 c. 根据需要，可以对不同位置、不同座椅进行比较和评估。

需要注意的是，在实验过程中应遵循相关安全操作规定，并确保实验的可重复性和准确性。

汽车研发：整车座椅的设计开发方法与流程！

看来老司机虽然经历丰富

但也有羞涩的一面嘛

其实放美女图是为了男女搭配学习嘛

这样就不会枯燥呀

好啦，言归正传，大家在买车的时候，对座椅的舒适性和实用性都很关注，对人体的感觉最为明显。

今天

漫谈君就和大家一起来看看

整车座椅的设计开发方法与流程

交通事故统计分析表明，疲劳驾驶是造成交通事故的主要原因。驾驶座椅是影响驾驶与乘坐舒适程度的重要设施，对于减少驾驶员疲劳程度，降低事故发生率有重要作用，汽车驾驶员座椅设计优劣与否直接关系到驾驶质量与安全。故座椅的设计开发在整车的设计中尤为重要。

一、座椅组成及术语

1座椅总成的组成

1）座椅（seat）

供一个成年乘员乘坐且有完整装饰并与车辆结构为一体或分体的乘坐设施。它包括单独的座椅或长条座椅的一个座位。

2）固定装置（anchorage）

将座椅总成固定到车辆结构上的装置。包括车身上受影响的部件。

3）调节装置（adjustment system）

能将座椅或其部件的位置调整到适应乘员乘坐姿态的装置。

该装置应有如下功能：

A. 纵向位移（longitudinal displacement）

B. 垂直位移（vertical displacement）

C. 角位移（angular displacement）

4）锁止装置（locking system）

使座椅及部件保持在使用位置的装置。

5）头枕（head restraint）

用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。

2相关术语

1）“H”点(“H”point)

二维或三维人体模型样板中人体躯干与大腿的连接点即胯点(HipPoint)。

2）“R”点“（R”point）

GB11551—2003中附录C定义的乘坐基准点。基准线（referenceline）为GB11551—2003中附录C附件1图C.1中所示的通过三维人体模型的线。

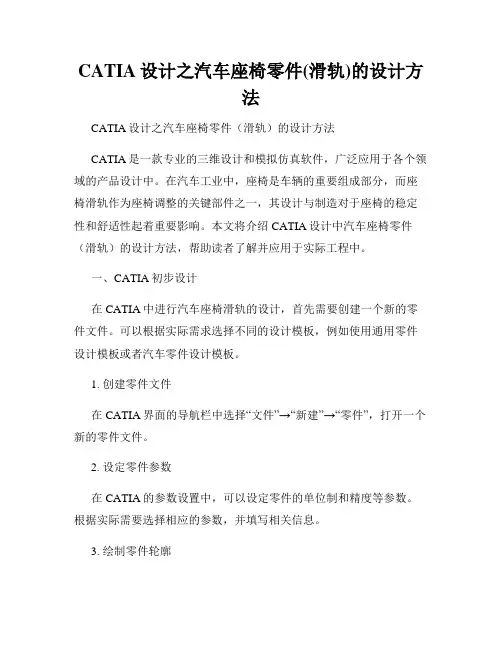

CATIA设计之汽车座椅零件(滑轨)的设计方法 2

CATIA设计之汽车座椅零件(滑轨)的设计方法

CATIA设计之汽车座椅零件（滑轨）的设计方法

CATIA是一款专业的三维设计和模拟仿真软件，广泛应用于各个领域的产品设计中。在汽车工业中，座椅是车辆的重要组成部分，而座椅滑轨作为座椅调整的关键部件之一，其设计与制造对于座椅的稳定性和舒适性起着重要影响。本文将介绍CATIA设计中汽车座椅零件（滑轨）的设计方法，帮助读者了解并应用于实际工程中。

一、CATIA初步设计

在CATIA中进行汽车座椅滑轨的设计，首先需要创建一个新的零件文件。可以根据实际需求选择不同的设计模板，例如使用通用零件设计模板或者汽车零件设计模板。

1. 创建零件文件

在CATIA界面的导航栏中选择“文件”→“新建”→“零件”，打开一个新的零件文件。

2. 设定零件参数

在CATIA的参数设置中，可以设定零件的单位制和精度等参数。根据实际需要选择相应的参数，并填写相关信息。

3. 绘制零件轮廓通过绘制轮廓来创建零件的外形，可以使用CATIA中的绘图命令，如线、弧、圆等。根据座椅滑轨的设计要求，绘制出具体的轮廓。

4. 拉伸或旋转

根据设计要求，在绘制好轮廓后，可以使用拉伸或旋转命令将零件轮廓拉伸或旋转成为实体。拉伸和旋转是常用的创建实体的方法，通过操作拉伸和旋转的参数，使得滑轨的形态和尺寸满足设计要求。

二、CATIA参数化设计

参数化设计是CATIA的一个重要特点，可以方便地对零件的尺寸和形状进行调整，提高设计效率和灵活性。

1. 定义参数

在CATIA的设计树中，选择需要进行参数化的尺寸或形状，右键点击，选择“定义参数”，根据实际需要输入参数名称和数值。

2. 编辑参数

在设计树中双击定义的参数名称，可以编辑参数数值。通过修改参数数值，可以实时地改变零件的形状和尺寸。

3. 进行参数化调整

通过修改参数数值，可以快速地调整零件的尺寸和形状，在CATIA中实时预览修改后的零件效果。参数化设计极大地提高了设计的灵活性和效率，可以根据不同需求进行多样化的设计。

【干货】汽车座椅设计规范

智享导读

GEAR SHARE

• 获取《本文pdf+相关干货资料合集》，进入公众号，回复关键词“原文”获取下载路径。

• 免费资料包下载：【干货合集】内外饰篇丨工艺流程

— 正文 —

一、应用范围

本文介绍了座椅设计应满足的性能要求和应完成的校核内容适用于M1，N1类汽车座椅的设计开发，其它类型车辆可以参考此文。

二、座椅相关的标准

本文中座椅适用的国标、行业标准如下：

GB 15083 《汽车座椅、座椅固定装置及头枕强度要求和试验方法》

GB 11550 《汽车座椅头枕的性能要求和试验方法》

GB l4167 《汽车安全带安装固定点》

GB 8410 《汽车内饰材料燃烧特性》

GB 11552 《汽车内部凸出物》

GB11551 《乘用车正面碰撞的乘员保护》

GB/T 5453 《织物透气性试验方法》

FZ/T 72001 《涤纶针织面料》

GB/T 10802 《软质聚氨酯泡沫塑料》

GB/T 10607 《软质泡沫聚合材料硬度的测试方法（压陷法）》

GB/T 6670 《软质泡沫塑料回弹性能的测定》

GB/T 6669 《软质泡沫聚合材料压缩永久变形的测定》 GB/T 6344 《软质聚氨酯拉伸强度和断裂伸长率的测定》

GB/T 6343 《泡沫塑料和橡胶外观（体积）密度的测定》

JB/T 5943 《工程机械焊接件通用技术条件》

QC/T 625 《汽车用涂镀层和化学处理层》

QC/T484 《汽车油漆涂层》

三、座椅总体布置、设计

1座椅基本结构手动型

电动型

2座椅总布置输入条件

整车销售区域及性能要求，确定应满足的法规条款；

座椅配置及性能要求，确定座椅结构；

整车总布置图、造型CAS面、座椅周边环境数据

3座椅法规校核

座椅在结构设计中的法规校核主要是内部凸出物和头枕两方面的内容。

1）内部凸出物

区域一、包含在该区域内的结构圆角需要大于2.5mm

汽车座椅故障排查与修复技巧分享

在汽车使用过程中，座椅故障是比较常见的问题之一，它不仅会影响驾驶者和乘客的乘坐舒适度，还可能对行车安全产生隐患。因此，对汽车座椅故障进行准确的排查与修复是每位车主应该掌握的基本技能。本文将为您分享一些常见的座椅故障排查与修复技巧，帮助您更好地解决座椅故障问题。

一、座椅调节系统故障排查与修复

座椅调节系统是汽车座椅最常见的故障点之一。以下是一些常见的座椅调节系统故障及其排查与修复方法：

1.座椅无法前后调节

如果座椅无法前后调节，首先需要检查电源是否正常。可以通过检查保险丝或者连接线路来确认。如果电源正常，那么问题可能是在电机部分。此时需要将座椅调节按钮拆下，检查按钮是否正常工作，以及检查电机线路是否连接良好。如发现问题，可更换按钮或者修复电机线路。

2.座椅无法上下调节

座椅无法上下调节的问题通常是由电机或者滑轨故障引起的。首先可以检查电源以及按钮是否正常工作，如果正常，则需要检查电机和滑轨部分。有时候电机可能因为损坏而无法工作，需要更换；而滑轨部分可能因为涂抹不当而导致卡滞，需要清洁及加润滑油。 3.座椅无法倾斜调节

座椅无法倾斜调节的原因可能是座椅调节杆或者调节机构损坏。首先可以检查座椅调节杆是否正常，如果发现杆损坏需更换。如果杆正常，那么问题可能出现在调节机构上，需要拆开检查并修复或者更换。

二、座椅材料故障排查与修复

座椅材料故障包括皮革破损、布料起球、缝线断裂等问题。以下是一些常见的座椅材料故障及其排查与修复方法：

1.皮革破损

皮革破损是座椅常见的故障之一，可以用真皮修补剂进行修复。首先需要清洁破损部分，然后使用修复剂进行填充，最后待修复剂干燥后进行打磨和上色，使修复部分与原座椅一致。

2.布料起球

布料起球是座椅常见的问题，可以使用绒布修复剂将起球的部分剪除后，再涂抹修复剂，最后用抹布擦拭使修复部分与原布料表面一致。

3.缝线断裂

座椅的缝线断裂常见于使用年限较长的座椅，可以使用缝纫机进行修补。首先将断开的缝线拆除，然后通过缝纫机缝补，最后进行整体的清洁和擦拭。

汽车座椅滑轨工作原理

汽车座椅滑轨是一种能够实现座椅前后滑动的机械装置。其工作原理主要通过滑块、轨道、滑道和控制装置之间的相互作用来实现。

具体工作原理如下：

1. 轨道：汽车座椅滑轨上方通常会安装一条轨道。轨道通常是由金属材料制成，具有光滑的表面，用于固定和支撑滑块。

2. 滑块：滑块通常是由金属或塑料材料制成，设计成均匀滑动的形状。滑块与轨道的结合处通常采用球形接口或滚珠轴承，可以减少滑行时的摩擦阻力。

3. 滑道：滑道通常位于滑块下方，用于控制滑块的滑动方向和速度。滑道通常也是由金属或塑料材料制成，具有光滑的表面，以便滑块可以在其上顺畅滑动。

4. 控制装置：用于控制座椅滑轨的前后滑动。通常包括一个手柄或开关，通过调节手柄或开关的位置来实现座椅的移动。该控制装置通常与滑道连接，通过滑块的滑动来控制座椅的位置。

当需要调整座椅位置时，用户通过操作控制装置，使其与滑道相连，滑块会沿着滑道滑动，进而使座椅前后移动。当座椅达到所需位置后，用户松开控制装置，滑块与滑道分离，座椅便能固定在所选位置。

通过这种工作原理，汽车座椅滑轨能够实现座位的前后调整，使乘客能够根据自己的身高和驾驶需求来调整座椅位置，从而获得更舒适的乘坐体验。

汽车长滑轨座椅解决方案(3篇)

第1篇

一、引言

随着我国汽车产业的快速发展，汽车座椅作为汽车内部的重要组成部分，其舒适性和功能性越来越受到消费者的关注。长滑轨座椅作为一种新型的汽车座椅解决方案，具有滑动距离长、调节范围广、舒适度高、操作简便等优点，逐渐成为汽车座椅市场的新宠。本文将针对长滑轨座椅的解决方案进行详细阐述。

二、长滑轨座椅的组成与工作原理

1. 组成

长滑轨座椅主要由以下几部分组成：

（1）座椅骨架：包括座椅靠背、座椅坐垫、座椅头枕等，负责支撑乘客的身体。

（2）滑轨：包括滑轨本体和滑轨支架，负责座椅的滑动。

（3）驱动机构：包括电机、传动装置等，负责驱动座椅的滑动。

（4）控制系统：包括传感器、执行器、控制器等，负责接收乘客的指令，控制座椅的滑动。

2. 工作原理

长滑轨座椅的工作原理如下：

（1）乘客通过控制系统发送指令，控制系统接收指令后，将指令传递给驱动机构。

（2）驱动机构根据指令驱动电机旋转，电机通过传动装置带动滑轨滑动。

（3）滑轨带动座椅骨架在滑轨上滑动，实现座椅的调节。

三、长滑轨座椅解决方案的优势

1. 舒适度高

长滑轨座椅可以根据乘客的身高、体型等因素进行个性化调节，使乘客在驾驶过程中始终保持舒适状态。此外，座椅骨架采用人体工程学设计，有效分散乘客的身体压力，减轻疲劳。

2. 调节范围广长滑轨座椅的滑动距离较长，可满足不同身高乘客的需求。座椅的调节范围包括前后、左右、上下等多个方向，使乘客在驾驶过程中能够找到最适合自己的座椅位置。

3. 操作简便

长滑轨座椅的控制系统能够通过按键、旋钮等方式进行操作，操作简单易懂。乘客只需轻按按钮或旋转旋钮，即可实现座椅的调节。

4. 节能环保

长滑轨座椅采用电动驱动，相比传统座椅的液压驱动，节能环保，降低能源消耗。

5. 品牌形象提升

长滑轨座椅作为汽车座椅市场的新宠，具有较高的技术含量和品质保障。采用长滑轨座椅的汽车品牌，能够提升品牌形象，吸引更多消费者。

汽车座椅滑轨综述

刘大勇*

什么是滑轨

滑轨是乘用汽车座椅的重要机械部件，有着4种关键的特性： 1. 安全特性：乘用车的前排座椅的安全带的下锚点在座椅通道侧滑轨后端，且有的车型

的安全带的预张紧端在座椅门侧滑轨上，例如观致CF11和CF14车型。滑轨的锁止装置

也是安全特性，保证司、乘人员在车辆失效时，安全锁止。当然了，滑轨的材料必须具

有安全特性，使滑轨达到足够的强度，在车辆失效时，保护司、乘人员。 2. 连接特性：滑轨是整椅连接着车身的部件，底座的设计有2维（依据滑轨前后调节来实

现）、4维（前后、上下）、6维（前后、上下、倾角）等，在滑轨上面的连接方式各不相

同。当然还有安全带扣等。 3. 支撑特性：因为连接特性，起到支撑司、乘人员。根据GB或DIN标准，人的质量有不

同等级。例如50kg，75kg，98kg等等。 4. 调节特性：滑轨的前后调节是座椅的常用功能。不同公司的滑轨的调节精度不同，是因

为锁止机构的设计不同。滑轨的前后调节范围影响着座椅的H点前后位置，而整车平台

的的H点要求有限制着滑轨的调节行程。

还有其他特点，防锈、噪音等

滑轨的分类：

按驱动方式，滑轨可以分为手动滑轨、电动滑轨（含电动带记忆滑轨，表现在驱动电

机的带记忆与否）；

按解锁分类，可以分为内置解锁手动滑轨，例如佛吉亚的4CB内置滑轨；外置解锁手

动滑轨，例如CRH的手动滑轨。电动滑轨依靠齿轮组无极调节，不涉及到解锁。

按成型工艺分类，有滚压成型的滑轨和冲压成型的滑轨。目前，中、高强度滑轨，大都采用

冲压成型。

按滑轨解锁强度分类，可以分成低、中、高级。一般，低强度滑轨解锁强度在15KN

以下；中等强度滑轨的解锁强度 15KN~20KN，例如佛吉亚的4CB普通的滑轨解锁强度19KN，

PDF pdfFactory Pro 延锋江森的Gemina滑轨19KN，Keiper的T2000滑轨解锁强度20KN；高强度滑轨的解锁强
