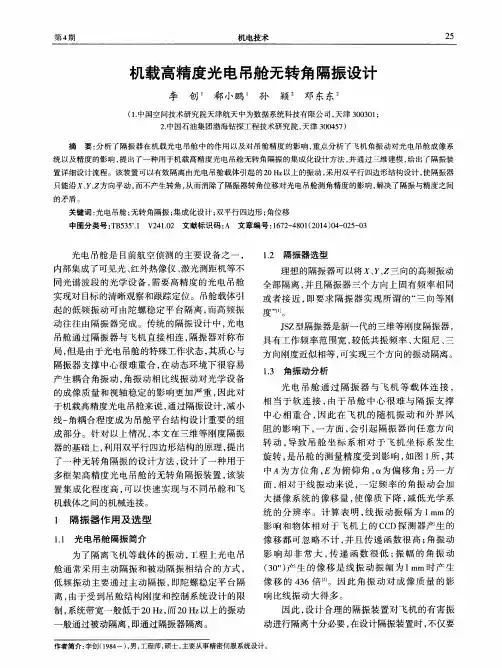

机载高精度光电吊舱无转角隔振设计
第４期 机电技术 ２５
机载高精度光电吊舱无转角隔振设计
李 创 郗小鹏 孙颖 邓东东
（１．中国空间技术研究院天津航天中为数据系统科技有限公司，天津３００３０１； ２．中国石油集团渤海钻探工程技术研究院，天津３００４５７）
摘要：分析了隔振器在机载光电吊舱中的作用以及对吊舱精度的影响，重点分析了飞机角振动对光电吊舱成像系 统以及精度的影响，提出了一种用于机载高精度光电吊舱无转角隔振的集成化设计方法，并通过三维建模，给出了隔振装 置详细设计流程。该装置可以有效隔离由光电吊舱载体引起的２０Ｈｚ以上的振动，采用双平行四边形结构设计，使隔振器
只能沿 、ｙ、ｚ方向平动，而不产生转角，从而消除了隔振器转角位移对光电吊舱测角精度的影响，解决了隔振与精度之间 的矛盾。 关键词：光电吊舱；无转角隔振；集成化设计；双平行四边形；角位移
中图分类号：ＴＢ５３５ ．１ Ｖ２４１．０２文献标识码：Ａ文章编号：１６７２—４８０１（２０１４）０４—０２５—０３
光电吊舱是目前航空侦测的主要设备之一，
内部集成了可见光、红外热像仪、激光测距机等不 同光谱波段的光学设备，需要高精度的光电吊舱
实现对目标的清晰观察和跟踪定位。吊舱载体引
起的低频振动可由陀螺稳定平台隔离，而高频振
动往往由隔振器完成。传统的隔振设计中，光电
吊舱通过隔振器与飞机直接相连，隔振器对称布
局，但是由于光电吊舱的特殊工作状态，其质心与
隔振器支撑中心很难重合，在动态环境下很容易
产生耦合角振动，角振动相比线振动对光学设备 的成像质量和视轴稳定的影响更加严重，因此对
于机载高精度光电吊舱来说，通过隔振设计，减小
线一角耦合程度成为吊舱平台结构设计重要的组
成部分。针对以上情况，本文在三维等刚度隔振
器的基础上，利用双平行四边形结构的原理，提出
了一种无转角隔振的设计方法，设计了一种用于
多框架高精度光电吊舱的无转角隔振装置，该装
置集成化程度高，可以快速实现与不同吊舱和飞
