【CN110094158A】一种激光机械联合钻井装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910368763.4(22)申请日 2019.05.05(71)申请人 西南石油大学地址 610501 四川省成都市新都区新都大道8号(72)发明人 邓嵘 何清 陈科 刘瑜 江炫君 张文汀 敬斌杰 李邱洋 汤小瑞 (74)专利代理机构 成都环泰知识产权代理事务所(特殊普通合伙) 51242代理人 赵红欣 李斌(51)Int.Cl.E21B 7/00(2006.01)E21B 7/14(2006.01)E21B 4/04(2006.01) (54)发明名称一种激光机械联合钻井装置(57)摘要本发明涉及一种激光机械联合钻井装置，它主要包括：潜油电动机、电缆、电刷滑环器、电动机主轴、钻铤、钻杆、激光发生器、光纤、激光头、一体筒下端、一体筒中端、一体筒上端、激光头保护罩、旋转壳、隔离管、单向阀、镜筒、凹镜片、平面镜片、钻头。电流通过电缆时激光发生器产生激光束，激光束沿周向分布。经过镜筒调整各光束的分布，再到达岩石表面呈圆形光斑。利用激光的热效应辅助钻头破岩，同时高压气流清理岩屑。本发明的激光机械联合破岩装置能改善纯机械破岩钻遇高研磨性的地层时效率低的情况。同时减少钻具的磨损，
提高破岩效率。
权利要求书1页 说明书3页 附图4页CN 110094158 A2019.08.06
CN 110094158
A1.一种激光机械联合钻井装置，主要由潜油电动机(8)、电缆(10)、特制电缆-高压气通管(9)、电刷滑环器(17)、电动机主轴(11)、钻铤(4)、钻杆(22)、激光发生器(7)、光纤(18)、激光头(19)、激光头安装套(6)、体筒下端(23)、体筒中端(24)、体筒上端(27)、激光头保护罩(12)、旋转壳(21)、隔离管(5)、单向阀(15)、镜筒(3)、凹镜片(25)、平面镜片(26)、钻头(1)组成；其特征在于：钻铤(4)内设置有高压气道(14)与激光通道(8)，隔离管(5)设计在激光头(19)和镜筒(3)外，钻头内的激光-高压气道(2)有突变段(16)。2.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：镜筒(3)上的平台与体筒下端(27)的凸台环向接触，体筒下端(27)有外有螺纹与体筒中端(24)的内螺纹配合固定，体筒下端(27)的外螺纹为顺时针旋转。3.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：体筒上端(23)和体筒中端(24)是分段配合固定在钻铤(4)内，体筒上端(23)、体筒中端(24)和体筒下端(27)的轴向位移由钻头的平台和体筒上端(23)的中心平面限制。4.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：激光头(19)的数量与高压气道(14)是数量一致，一束激光搭配一束高压气，光路在隔离管(5)内高压气在隔离管(5)外，高压气道(14)内设置单向阀(15)，单向阀(15)安装在隔离管(5)外并且在体筒中端(24)内。5.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：激光头(19)产生激光通过镜筒(3)由镜筒(3)上的凹镜片(25)和平面镜片(26)折射进入激光-高压气道(2)，同时高压气体与激光到达岩石表面。6.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：激光发生器(7)和潜油电动机(8)由电缆(10)提供电力，激光发生器(7)的电缆设置在钻铤(4)内跟随电动机主轴(11)同向转动，电刷滑环(17)安装在特制电缆-高压气通管(9)和旋转壳(21)内。电刷滑环(17)与特制电缆-高压气通管(9)固定，旋转壳(21)与电动机主轴(11)同角速度转动，特制电缆-高压气通管(9)内的电缆(10)无转动，钻铤(4)内的电缆(10)与电动机主轴(11)同角速度转动。7.根据权利要求6所述的一种激光机械联合钻井装置，其特征在于：特制电缆-高压气通管(9)和旋转壳(21)有“Z”字形的间隙，避免特制电缆-高压气通管(9)和旋转壳(21)的相对转动，潜油电动机(8)内密封。8.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：激光提前作用在主要破碎齿(20)所对应的破碎区域；PDC钻头优选4束激光。9.根据权利要求1所述的一种激光机械联合钻井装置，其特征在于：高压气从钻杆(22)内孔进入旋转壳(21)和特制电缆-高压气通管(9)组成的环形空间，高压气是由特制电缆-高压气通管(9)和电刷滑环器(17)固定的凸台内设计的孔流入；钻铤(4)内的激光发生器(7)、激光头(19)产生的内能传递到体筒下端(23)、体筒中端(24)、体筒上端(27)的外壁由钻铤(4)内的高压气带走，钻铤(4)内的高压气是从电动机主轴(11)内孔传入，经体筒下端(23)、
体筒中端(24)内的定位凸台内的孔流动。权 利 要 求 书1/1页
2CN 110094158 A
机械安全 激光加工机 第1部分：通用安全要求
机械安全 激光加工机 第1部分：通用安全要求
下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by this editor. I hope that after
you download it, it can help you solve practical problems. The document can be
customized and modified after downloading, please adjust and use it according to actual
needs, thank you! In addition, this shop provides you with various types of practical
materials, such as educational essays, diary appreciation, sentence excerpts, ancient
poems, classic articles, topic composition, work summary, word parsing, copy excerpts,
other materials and so on, want to know different data formats and writing methods,
please pay attention!
机械安全：激光加工机通用安全要求
机械原理 谐振腔
机械原理 谐振腔
谐振腔是一种利用机械原理实现的谐振现象的装置。它是由一个空腔和一些固定或可移动的结构组成的。在这个腔中，声波或电磁波的能量可以在一定频率下被放大。谐振腔在许多领域都有应用，如电子学、物理学、化学和生物学等。
谐振腔的结构可以是圆形、方形、长方形、椭圆形等形状。在这些形状中，圆形是最常用的，因为它具有均匀的电场和磁场分布，这有利于谐振腔的稳定性。
谐振腔中主要的结构是反射镜和谐振腔体。反射镜是一种反射能量的结构，通常是由两个金属板组成的，它们之间有一定的距离。当电磁波或声波穿过谐振腔时，这些波会在反射镜之间来回反弹，形成谐振。反射镜的位置和形状会影响谐振频率和模式。
谐振腔的谐振频率是由谐振腔的尺寸和形状决定的。当电磁波或声波在谐振腔内传播时，它们会与谐振腔的边界发生反射，这种反射会导致电磁波或声波的相位发生变化。当电磁波或声波的相位发生变化时，它们会在谐振腔内形成驻波。驻波的频率与谐振腔的尺寸和形状有关。
谐振腔的谐振频率和谐振模式对于许多应用都非常重要。例如，在微波炉中，谐振腔被用来产生微波，并使其在炉内形成谐振，从而加热食物。在激光器中，谐振腔被用来放大光波，并使其与激光介质共振，从而产生激光束。
谐振腔的稳定性也是一个重要的问题。由于谐振腔中存在许多不同频率的模式，因此必须采取一些措施来保持谐振频率的稳定性。例如，在激光器中，通常使用一个反馈回路来控制谐振腔的频率。这个反馈回路会监测激光器输出的频率，并根据需要调整谐振腔的尺寸或形状，以保持输出的频率稳定。
谐振腔是一种利用机械原理实现的谐振现象的装置，它在许多领域都有应用。谐振腔的结构和谐振频率对于其应用非常重要，因此必须采取一些措施来保持其稳定性。
机械抖动偏频激光陀螺静态测角方法
机械抖动偏频激光陀螺静态测角方法
谢元平;于旭东;魏国;龙兴武;罗晖;黄云;万志毅
【摘 要】The principle of static angle measurement based on mechanically
dithered ring laser gyro was described.The expression of angle
measurement random error with gyro′s angle random walk coefficient and
measurement time was analyzed and verified by checking the indexing
errors of turntable.The systematic error of static angle measurement and
the indexing errors of turntable were separated by using the permutation
intercomparison method.Test results and analysis show that the static
angle measurement method is robust under practical environment,the
standard deviation of random error is less than 0.26″and the systematic
error is less than 1″.The key techniques for further improvement in
accuracy were analyzed.%阐述采用机械抖动偏频激光陀螺进行静态角度测量的原理，分析测角随机误差与激光陀螺角随机游走系数、测量时间的关系，通过转台分度误差实验验证了测角随机误差公式。采用排列互比法对测角系统误差和转台分度误差进行分离。实验与理论分析表明，静态测角方法具有良好的环境适应性和稳定性，测角随机误差优于0.26″，系统误差优于1″。最后分析了进一步减小测角随机误差和系统误差的措施。

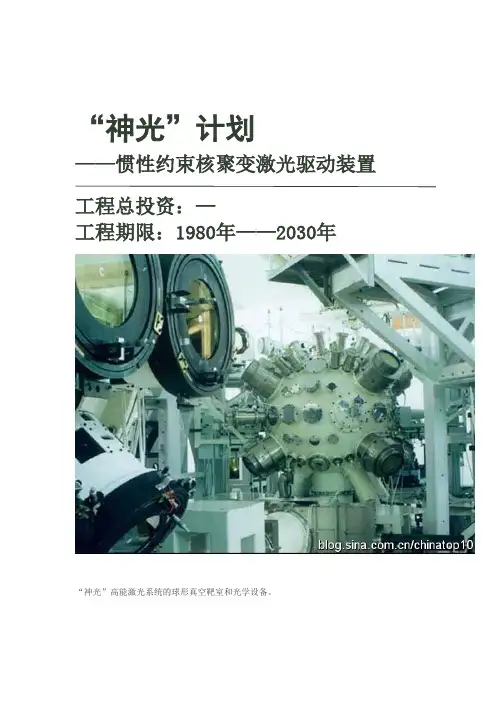

中国“神光”计划——惯性约束核聚变激光驱动装置(图)来自网络
