大张坨储气库项目用户手册
. . 大张坨地下储气库地面设施适应性改造 工程DCS控制系统
用户手册 User’s Manual
北京康吉森油气过程控制设备有限公司 （Beijing Consen Oil&Gas Process Control Equipment Co.,Ltd） .
. 目录 前言 ··············································································································· 1 操作手册 ········································································································· 2 一、启动机器及登录软件 ············································································· 2 二、退出 ··································································································· 5 三、操作员的用户名及密码的设置 ································································· 5 三、画面构成及阀和泵的操作 ······································································· 5 四、现场简介与配置 ·················································································· 15 五、主要画面及操作 ·················································································· 15 5．1、菜单窗口 ·················································································· 16 5．2、控制流程图 ··············································································· 16 5．3、控制流程图 ··············································································· 19 5．4、ESD控制流程图 ········································································· 21 5．6、实时趋势和历史趋势 ··································································· 23 5．7、参数数据表 ··············································································· 23 5．8、网络拓扑图 ··············································································· 26 5．9、报警一览表 ··············································································· 26 六、报表功能及操作 ·················································································· 29 6.1、生产报表功能 ··············································································· 29 6.2报警及事件报表 ·············································································· 29 6.3、报表操作 ····················································································· 29 七、触摸屏HMI操作 ··········································································· 30 .
. 前言
本手册阅读对象为大张坨储气库站控系统（包括集注站、井场、触摸屏，）系统操作人员，主要目的是帮助操作人员高效、方便的操作站控系统。大张坨储气库站控系统由上位机部分（主要是人机界面部分）和下位机部分（主要是Delta V硬件及程序）以及电台、路由器、局域网、外部设备等组成，本操作手册主要是针对HMI操作方面进行阐述。 注意：本手册为操作手册，是针对操作人员的指导手册，操作人员切不可对系统的任何部分进行修改。如果遇到系统故障，建议操作人员向系统维护人员汇报，由系统维护人员处理。 如有疑问或需要技术支持，请联系我公司技术人员，如因操作人员误操作引起不必要的损失，我公司不承担该责任。 本操作手册由北京康吉森油气过程控制设备有限公司编写，在编写过程中如有错误，请
各位同行多多指正。 联系电话：010- 80477115 传真：010- 80477625 .
. 操作手册
本部分内容适用于操作人员，目的在于帮助操作人员尽快熟悉本站控系统的操作，并能帮助其更好的理解站控系统的内容，更好的完成本职工作。如果在操作过程中遇到问题，请与维护人员联系，或与我公司技术人员联系，以免误操作引起系统故障。我公司对误操作引起的事故不负任何责任。
一、启动机器及登录软件
根据大张坨储气库项目部统一要求，站控系统上位机部分设置为自动启动所有应用程序的运行功能。操作人员只需打开监控计算机的电源，机器启动，Windows XP将自动运行，大约几秒钟后，将会出现如下画面：
然后在User name 和Passwourd中分别输入用户名和密码：点击OK即可运行Windows XP 系统。 系统启动后自动运行Delta V软件，大约几秒钟，Delta V系统将会弹出下图的窗口： .
. 这时在按照要求在User name 和Passwourd中分别输入用户名和密码：点击OK，再点击windows desktop，接着在start → all programs → Delta v→ operator → Delta V operate run即可运行Delta V 上位软件,将会出现如下画面:
Delta V画面上有一个图标，点击之后会出现如下画面： .
. 操作员用户只需点击进入相应操作画面，无须系统登录，系统默认为操作员用户登录。用户如有疑问可点击用户帮助文件或由该站的自动工程师点击窗口的按钮，按照管理员的身份登录，然后进行具体操作。
注意：本站的操作人员有相应的用户名与密码，密码有权限设定值，只有管理员有权限修改所有的用户名和密码，管理员用不同帐户登录时要先注销当前帐户才可修改登录名。若
更改用户登录方式，点击按钮，弹出如下登录窗口：
先用鼠标点击LOGOFF, 即注销当前账户，然后将会弹出如下一个窗口：，点击OK即注销当前账户，否则点击CANCEL.如果是点击了OK，则继续在USER NAME .
. 选项的下拉列表中选中所要登录的用户名，然后输入密码点击OK即可。 二、退出
根据实际需要，除管理员外其他操作人员没有退出系统的权限，只能进行操作员切换，当需要进行操作员切换时，点击按钮，然后以不同操作员的身份登录即可。要推出系统点击，以管理员用户登录，此时管理员点击正在运行画面右上角的就可退出系统。
三、操作员的用户名及密码的设置
如果要进行操作员的用户名及密码的权限设置，须以管理员身份登录系统，然后点击START→ALL PROGRAMS→DELTAV→ENGINEER→USER MANGER 接着将会弹出如下图所示的画面：
然后点击FILE菜单，选择NEW 之后按照相关提示即可进行设置，最后点击OK即可设置完成。
三、画面构成及阀和泵的操作
站控系统中有多幅流程和数据显示，其中用到很多现场实物图例。 下图为站控系统上位机画面用到的图例： 阀头显示报警状态，红色代表故障发生、黄色代表
阀体颜色显示代表阀开个运行状态，绿色代表全开到位、红色代表全. . 关到位，粉色为中间过渡状态。 ESD阀， 调节阀
黄色为输气主管道，蓝色为辅助、旁通、放空管道。 储罐
泵 压力变送器，压力显示 温度变送器，温度显示
数字输入量信号 .
. .
.
储气库技术(1-5)
第十一页，共104页。
1.4 天然气地下储气库建设现状
我国地下储气库的建设远远落后于世界水平，目前建 成的只有两座：大庆喇嘛甸油田地下储气库和大张坨地 下储气库。大庆喇嘛甸油田地下储气库的主要作用是平 衡大庆油田内部用气的季节不均衡性，天津大张坨地下 储气库与陕—京输气管道相连，以平衡北京市季节性用 气不均衡性和保障安全平稳供气为主要目的。
第六页，共104页。
1.2 天然气地下储气库的作用
调节供气不均匀性的最有效手段；show
提高供气的可靠性和连续性；
提高管线利用系数和输气效率，降低输气成本和输 气系统的投资费用； 能为国家和石油公司提供原料和燃料的战略储备。 在新的石油和凝析油开采区，能保存暂时不可利用 的石油气；对老采油区，有助于提高原油采收率。
第二十六页，共104页。
1.7 发展趋势
国外地下储气库建设方面的科技进步还有：采用模块化施工技术， 加快施工进度，降低劳动强度。在气田建设时研制成功的大量施工模 块，其中一部分无需进行大的修改，就可用于地下储气库的建设。研 究各种地下储气库生产过程集约化的理论基础，通过技技术装置改造， 实现生产过程集约化，改善技术经济指标。
第十八页，共104页。
1.6 存在的问题
经济及综合分析问题 我国地下储气库的论证主要还是在技术上可行的层面
上，提出几种方案中部分方案由于在技术上不可行就否 定掉了。剩下的方案经过简单的经济论证就确定了最后 的方案。这种做法有可能会遗漏最优的方案。另外，地 下储气库的影响因素很多，应该权衡各方面的因素进行 综合评价。
第二十五页，共104页。
1.7 发展趋势

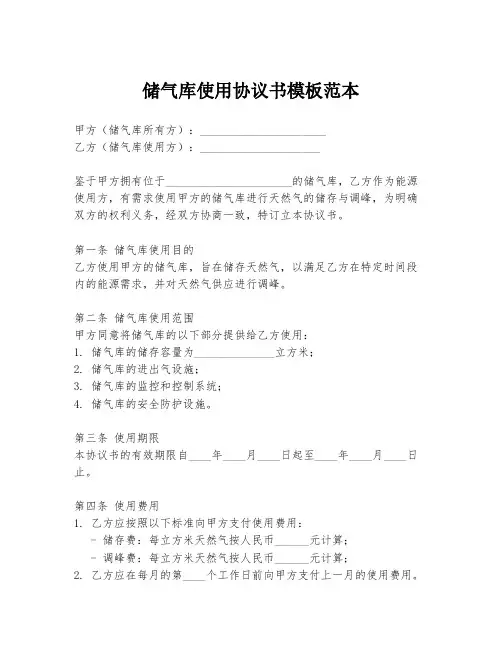

储气库使用协议书模板范本
储气库使用协议书模板范本甲方（储气库所有方）：______________________乙方（储气库使用方）：_____________________鉴于甲方拥有位于______________________的储气库，乙方作为能源使用方，有需求使用甲方的储气库进行天然气的储存与调峰，为明确双方的权利义务，经双方协商一致，特订立本协议书。
第一条储气库使用目的乙方使用甲方的储气库，旨在储存天然气，以满足乙方在特定时间段内的能源需求，并对天然气供应进行调峰。
第二条储气库使用范围甲方同意将储气库的以下部分提供给乙方使用：1. 储气库的储存容量为______________立方米；2. 储气库的进出气设施；3. 储气库的监控和控制系统；4. 储气库的安全防护设施。
第三条使用期限本协议书的有效期限自____年____月____日起至____年____月____日止。
第四条使用费用1. 乙方应按照以下标准向甲方支付使用费用：- 储存费：每立方米天然气按人民币______元计算；- 调峰费：每立方米天然气按人民币______元计算；2. 乙方应在每月的第____个工作日前向甲方支付上一月的使用费用。
第五条储气库的维护与保养1. 甲方负责储气库的日常维护和保养，确保储气库的正常运作；2. 乙方应遵守甲方制定的安全操作规程，并在甲方的指导下进行储气库的使用。
第六条安全责任1. 甲方应确保储气库符合国家和地方的安全标准；2. 乙方应采取必要措施，确保在储气库使用过程中的安全；3. 如因乙方操作不当导致储气库损坏或发生安全事故，乙方应承担相应的责任。
第七条违约责任1. 如一方违反本协议书的约定，应承担违约责任，并赔偿对方因此遭受的损失；2. 如因不可抗力导致一方无法履行本协议书的义务，该方应及时通知对方，并提供相应的证明，双方应协商解决。
第八条协议书的变更和解除1. 本协议书的任何变更或解除，应经双方协商一致，并以书面形式确认；2. 如一方要求解除本协议书，应提前____天书面通知对方。
1中石油西南油气ERP实施项目_上线准备_用户手册_销售管理_(公司间转储流程)-0506-V1
中国石油勘探与生产ERP系统扩大实施项目最后准备阶段文档中国石油ERP系统实施项目勘探与生产扩大实施项目销售管理模块用户操作手册XX-SD-BPD-607公司间转储流程西南油气田ERP项目组XX年4月21日文档修订记录目录1业务流程：XN-SD-BPD-607 公司间转储流程 (4)1.1业务流程简介 (4)1.2业务流程图 (5)1.3业务流程各步骤说明 (6)1.4业务流程ERP操作说明 (6)1.4.1操作步骤：采购收货 (7)1.4.1.1完成该步骤的SAP角色名称 (7)1.4.1.2SAP菜单路径 (7)1业务流程：XN-SD-BPD-607 公司间转储流程1.1 业务流程简介适用于油气田公司各二级单位天然气转储业务1.2 业务流程图1.4.1 操作步骤：采购收货1.4.1.1 完成该步骤的SAP角色名称营销系统相关岗1.4.1.2 SAP菜单路径后勤->后勤执行->内部仓库处理->过帐更改->经库存管理->输入过帐更改（MB1B）详细操作描述范例1：西南油气田管道板块工厂与输气处有价值工厂输差调拨▪屏幕名称：SAP轻松访问▪操作或检查说明：按照1.4.1.2路径进入SAP系统,如上屏幕所示。
双击“MB1B-输入过帐更改”或使用“MB1B”代码后进入下一个屏幕。
▪屏幕名称：输入转移过帐：初始屏幕▪屏幕输入要求：字段名称描述R/O/C 用户操作/数值注释移动类型R 301工厂输出工厂R 1702库存地点R 1701定)▪操作或检查说明：录完以上内容后回车到下一界面。
▪屏幕名称：输入转移过帐：新项目▪屏幕输入要求：字段名称描述R/O/C 用户操作/数值注释收货工厂R 17G1接收库存地R 1701物料R 300078数量R 10000定)▪操作或检查说明：录完以上内容后点击保存，屏幕左下方显示。
天然气销售液化气项目部供气班输气工岗操作手册
7.根据供气瞬时流量、累计流量和槽车LNG净重和气化率计算卸液完成时间，并提前上报计划。
2.按要求对进站车辆进行安全检查，负责进出站车辆的过磅。
3.承担生产现场设备、设施、管网、信息化仪器仪表的巡回检查和日常维护保养工作。
4.负责LNG卸车、输配、设备管线的巡回检查。每2个小时对流程区进行巡查，记录各项数据；对站内要害部位做到每2小时检查一次，录取生产运行数据资料，发现异常情况及时处理和汇报。
3.负责槽车入场后安全监督，检查槽车防火帽在关闭状态；引领槽车进场停放到指定位置；检查槽车压力表、液位计应在检验期内，询问司机两个表使用情况；检查槽车各紧急切断、阀门完好，询问司机各阀门情况；在槽车驱动轮安装止退器，车体和罐体分别静电接地。
4.负责检查各个阀门开关流程，引导连接装卸车软管。
5.负责吹扫增压撬，并对液车进行增压。增至0.5MPa（槽车压力应根据供气压力调整，一般在0.4-0.6 MPa之间并低于槽车安全阀泄放压力0.1 MPa以上）、准备卸液供气；
8.根据供气压力和流量选择合适的切车压力（0.15-0.3 MPa）。
9.当供气现场出现突发事件时，在确保现场人身及设备的安全的情况下，按照应急处置卡进行初步处置（停气、断电等），控制事态扩大。
现场三标
1.执行现场看板管理，按照LNG装置区域现场检查表对照巡回检查，做好现场和值班室卫生，做到干净整洁，现场区域规范标准。 2.对生产撬装设备清理、除锈、润滑，做到不锈、不脏、灵活好用。 3.参加岗位培训，提升现场标准化操作水平，实现“上标准岗、干标准活、交标准班”。
LNG储配站安全工作手册
LNG储配站安全工作手册目录一、LNG储配站主要工作职责二、LNG储配站安全管理制度1、储配站安全管理制度2、LNG输配管理制度3、入站安全须知4、储配站防火职责5、放火防爆十大禁令6、压力容器管理制度7、储配站巡回检查制度8、动火管理制度9、交接班制度10、消防设备、设施管理制度11、站区设备管理制度12、安全例检暂行规定三、LNG储配站各岗位工作职责1、站长工作职责2、安全、技术员工作职责3、仪表运行岗工作职责4、警卫、消防岗工作职责5、动力岗（维修、电工、司炉工、水化验）工作职责四、安全操作规程1、 LNG储罐安全运行操作规程2、 LNG空浴式储罐增压器操作规程3、 LNG水浴式气化器安全运行操作规程4、 LNG槽车卸车安全操作规程5、 LNG出液气化、供应系统安全操作规程6、 LNG储配站调压计量撬安全操作规程7、加臭机安全操作规程8、燃气锅炉安全操作规程9、电器运行安全操作规程10、泡沫发生器安全操作规程11、液氮间安全操作规程12、仪表间安全操作规程五、LNG储配站事故应急抢修、抢险预案六、LNG储配站异常情况分析处理七、LNG储配站工艺流程图LNG储配站工作职责1、严格执行国家有关规范、标准的规定，负责全站液化天燃气的接收、储存、气化和输配等工作。
保证生产运行的安全和LNG气化、输送质量。
2、负责全站压力容器、设备、管道和设施的维护、日常保养、零件及附件的更换工作。
向主管部门提出外修报告。
保证站内卸车区、储存区、气化区和输配区的系统正常运行。
3、负责进站槽车卸前检查，出站槽车卸后检验和气化输配前、后的检查、计量。
保证安全供应。
4、负责全站的安全管理、消防、防爆、防雷电和事故紧急处理及上报。
5、负责向主管安全、技术部门报告安全生产和安全技术状况，建立和健全技术、设备、事故、维修等档案，专人负责。
储配站安全生产管理制度为了LNG储配站安全稳定地储备气源和及时向城市管网供气，特制定如下安全管理制度：1、一切人员进入储配站，都必须自觉的遵守集团公司的有关安全规定。

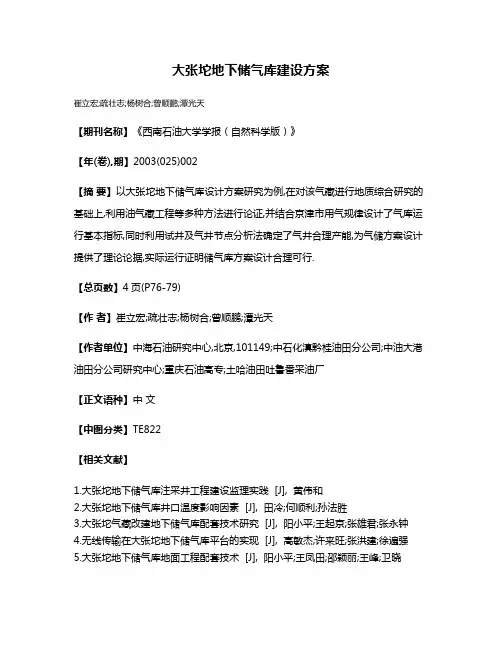

大张坨地下储气库建设方案
