清扫机器人的结构设计.
毕业设计（论文） 题目： 清扫机器人结构设计 院 (系)： 专 业： 姓 名： 学 号： 指导教师：
二〇 年 月 日 摘 要 清扫机器人属于服务机器人的一种，世界各国尤其是西方发达国家都在致力于研究开发和广泛使用服务机器人。如果清扫机器人的性价比足够高，那么清扫机器人的市场将会被看好。 本文介绍了清洁机器人在国内外发展现状和应用情况，侧重研究了清洁机器人的避障控制系统。结合实验室实际条件，设计了机器人样机。其主要工作内容包括:小车机械本体设计、控制理论的介绍、AT89C51单片机控制系统硬件电路及检测电路设计、控制系统软件设计和机器人避障性能测试试验。 通过实验表明所设计的机器人样机能够实现自主避碰的功能，达到设计要求。
关键词:清洁机器人 避障 AT89C51单片机 Abstract Cleaning robot is one part of the serving robot..Serving robot is beingresearched and developed in the countries all over the world,and which is beingused widely in the west developed countries.If the rate of quality and price of thecleaning robot is highly enough ,the market of the cleaning robot would beprospered. The paper studies the applications and developments of cleaning robot athome and abroad, and researches the control system of the cleaning robot avoidinga obstacle mainly.The model is designed under the actual condition of the lab. The main work of the paper is as follows. The mechanical design of cleaning robot,thetheory of the control system, the design of control system of hardware circuit andsoftware based on AT89C51 SCM, the design of inspective circuit and theexperiment of performance of the cleaning robot avoiding a obstacle. The result of the experiment shows that the robot designed has the functionsof avoiding a obstacle, so it fills the demand of the task.
KEY WORD:cleaning robot avoid a obstacle AT89C51 SCM. 目录 第一章 绪论......................................................... 1 第一节 研究的目的和意义 ......................................... 1 第二节 设计的重点和难点 ......................................... 1 第三节 家庭清扫机器人的关键技术 ................................. 1 第四节 论文主要完成工作 ......................................... 2 第二章 总体结构设计 ................................................ 3 第一节 整体结构布局 ............................................. 3 第二节 驱动部分 ................................................. 4 第三节 吸尘部分 ................................................. 6 第四节 电源部分 ................................................. 6 第五节 路径规划算法 ............................................. 6 第六节 仿真结果 ................................................. 8 第三章 硬件控制部分设计 ............................................ 9 第一节 AT89系列单片机简介....................................... 9 第二节 外围电路 ................................................. 9 结论 .............................................................. 11 致谢 .............................................................. 12 参考文献 .......................................................... 13 1
第一章 绪论 第一节 研究的目的和意义 清扫机器人将移动机器人技术和吸尘器技术有机地融合起来，实现室内环境（地面）的半自动或全自动清洁，替代传统繁重的人工清洁工作，近年来已受到国内外的研究人员重视。作为智能移动机器人的一个特殊应用，从技术方面讲，智能化清扫机器人比较具体地体现了移动机器人的多项关键技术，具有较强的代表性。从市场前景角度讲，清扫机器人将大大降低劳动强度、提高劳动效率，适用于家庭和公共场馆的室内清洁。因此，开发自主智能吸尘器既具有科研上的挑战性，又具有广阔的市场前景。 融合现代传感器以及机器人领域的关键技术，本课题旨在开发一部价格便宜，全区域覆盖，能够充分满足家庭需求且方便适用的智能家庭清扫机器人。使它可以替代传统的家庭人工清扫方式，使家庭生活电气化、智能化，使科技更好地为人类服务。
第二节 设计的重点和难点
由前面的设计家庭清洁机器人的工作内容和要求，在宽400高100的体积下如何设计和布置好清扫机构，行走机构，吸尘机构和储存垃圾机构。 路径方式的选择，以及如何用软件控制实现其避障功能。
第三节 家庭清扫机器人的关键技术
家庭清洁机器人的关键技术吸尘机器人系统通常由四个部分组成:移动机构、感知系统、控制系统和吸尘系统。移动机构是吸尘机器人的主体,决定了吸尘器的运动空间,一般采用轮式机构。感知系统一般采用超声波测距仪、接触和接近传感器、红外线传感器等。随着近年来计算机技术、人工智能技术、传感技术以及移动机器人技术的迅速发展,清扫机器人控制系统的研究和开发已具备了 2
坚实的基础和良好的发展前景。清扫机器人的控制与工作环境往往是不确定的或多变的,因此必须兼顾安全可靠性、抗干扰性以及清洁度。用传感器探测环境、分析信号,以及通过适当的建模方法来理解环境,具有特别重要的意义。目·展较快、对清扫机器人发展影响较大的关键技术是:传感技术、智能控制技术、路径规划技术、吸尘技术、电源技术等。 传感技术 为了让吸尘机器人正常工作,必须对机器人位置、姿态、速度和系统内部状态进行监控,还要感知机器人所处工作环境的静态和动态信息,使得吸尘机器人相应的工作顺序和操作内容能自然地适应工作环境的变化。
第四节 论文主要完成工作
课题主要完成的工作包括清洁机器人结构设计，驱动电机选择，传感器的选择，控制算法的研究，硬件电路设计和软件编程及试验。 一.机械结构部分 包括机器人构成方案选择、机器人本体机构设计和驱动电机的选择 二.避障系统控制方案 包括机器人障碍检测系统、定位系统的确定和控制算法的选择 三.控制系统硬件部分 包括AT89C51单片机控制系统硬件电路设计、电机驱动电路设计和传感 器检测硬件电路设计 四.控制系统软件部分 包括AT89C51单片机控制系统系统软件设计 3
第二章 总体结构设计 第一节 整体结构布局 整个机器人的结构由车体,吸尘装置,传感部分,控制部分组成。 传感部分包括车身两侧的光电传感器和前面的碰板和光电开关组成的接触式传感器。机器人前轮为随动轮,后轮采用差动式驱动,光电编码器装在前随动轮上,与随动轮同轴。当发生碰撞时,碰板带动光开关移动产生信号变化。光电传感器对车体侧面进行探测，判断左右转弯是否可行。如结构简图2所示：
图2.1 清扫机器人结构示意图 考虑到机构和控制的复杂性,本清扫机器人采用圆形车体,圆形车体的最大优点是运动灵活,控制简单,不会发生卡死的现象。 车体前端是一个碰板系统由一套机械装置和光电开关组成,用于检测运动前
碰板光电传感器 检测悬空的光
电传感器
随动轮
两独立驱动轮
吸尘入口 两反向旋转
的边刷

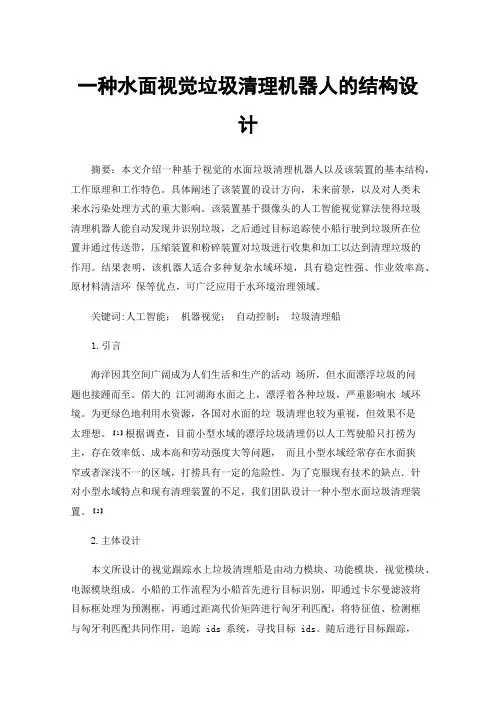

一种水面视觉垃圾清理机器人的结构设计
一种水面视觉垃圾清理机器人的结构设计摘要：本文介绍一种基于视觉的水面垃圾清理机器人以及该装置的基本结构，工作原理和工作特色。
具体阐述了该装置的设计方向，未来前景，以及对人类未来水污染处理方式的重大影响。
该装置基于摄像头的人工智能视觉算法使得垃圾清理机器人能自动发现并识别垃圾，之后通过目标追踪使小船行驶到垃圾所在位置并通过传送带，压缩装置和粉碎装置对垃圾进行收集和加工以达到清理垃圾的作用。
结果表明，该机器人适合多种复杂水域环境，具有稳定性强、作业效率高、原材料清洁环保等优点，可广泛应用于水环境治理领域。
关键词:人工智能；机器视觉；自动控制；垃圾清理船1.引言海洋因其空间广阔成为人们生活和生产的活动场所，但水面漂浮垃圾的问题也接踵而至。
偌大的江河湖海水面之上，漂浮着各种垃圾，严重影响水域环境。
为更绿色地利用水资源，各国对水面的垃圾清理也较为重视，但效果不是太理想。
【1】根据调查，目前小型水域的漂浮垃圾清理仍以人工驾驶船只打捞为主，存在效率低、成本高和劳动强度大等问题，而且小型水域经常存在水面狭窄或者深浅不一的区域，打捞具有一定的危险性。
为了克服现有技术的缺点．针对小型水域特点和现有清理装置的不足，我们团队设计一种小型水面垃圾清理装置。
【2】2.主体设计本文所设计的视觉跟踪水上垃圾清理船是由动力模块、功能模块、视觉模块、电源模块组成。
小船的工作流程为小船首先进行目标识别，即通过卡尔曼滤波将目标框处理为预测框，再通过距离代价矩阵进行匈牙利匹配，将特征值、检测框与匈牙利匹配共同作用，追踪 ids 系统，寻找目标 ids。
随后进行目标跟踪，移动小船行驶到目标地，将垃圾送入小船内部，使垃圾最后被送到储存箱。
主要结构包括两个1.5KG 推力的直流转向推进器，传送带，垃圾储存箱，摄像头探照灯组成的视觉模组，压实装置，24v 磷酸铁锂电池，电源转换器等部件。
3.结构设计本文所设计的水面视觉垃圾清理机器人装置如图1所示。

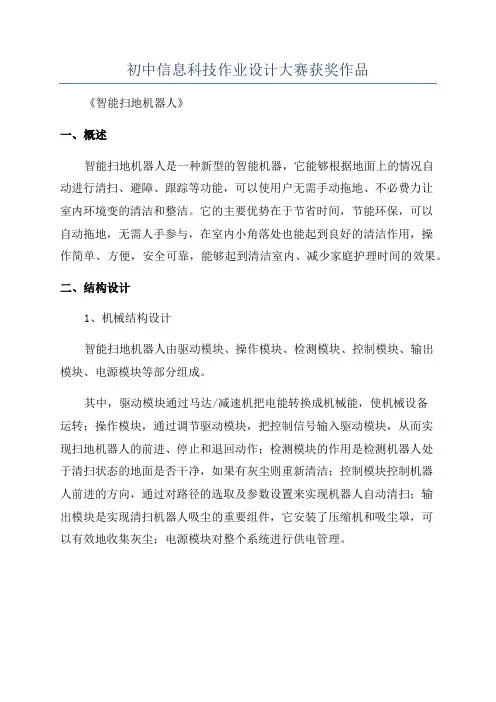

初中信息科技作业设计大赛获奖作品
初中信息科技作业设计大赛获奖作品
《智能扫地机器人》
一、概述
智能扫地机器人是一种新型的智能机器，它能够根据地面上的情况自
动进行清扫、避障、跟踪等功能，可以使用户无需手动拖地、不必费力让
室内环境变的清洁和整洁。
它的主要优势在于节省时间，节能环保，可以
自动拖地，无需人手参与，在室内小角落处也能起到良好的清洁作用，操
作简单、方便，安全可靠，能够起到清洁室内、减少家庭护理时间的效果。
二、结构设计
1、机械结构设计
智能扫地机器人由驱动模块、操作模块、检测模块、控制模块、输出
模块、电源模块等部分组成。
其中，驱动模块通过马达/减速机把电能转换成机械能，使机械设备
运转；操作模块，通过调节驱动模块，把控制信号输入驱动模块，从而实
现扫地机器人的前进、停止和退回动作；检测模块的作用是检测机器人处
于清扫状态的地面是否干净，如果有灰尘则重新清洁；控制模块控制机器
人前进的方向，通过对路径的选取及参数设置来实现机器人自动清扫；输
出模块是实现清扫机器人吸尘的重要组件，它安装了压缩机和吸尘罩，可
以有效地收集灰尘；电源模块对整个系统进行供电管理。
管道除尘机器人结构设计(机械CAD图纸)
管道除尘机器人结构设计（机械CAD图纸）题目:管道除尘机器人结构设计摘要基于利用行星磨头清洗技术对管道进行清洗的目的，在总结现有的管道机器人设计方案的基础上，根据现场的实际情况，论文首先对管道清洗机器人行走部分进行方案设计，经分析比较后确定了新型管道清洗机器人行走的较佳设计方案，并据此方案对机器人作了行走部分结构设计;对机器人的行走特性进行了研究，提出了使机器人在管道内能够保持稳定运行的方法.通过对机器人机构的设计和机器人在直管道内运动情况的思考研究，进一步验证了设计思想的可行性。
最后，研究了管道清洗机器人行走系统的安全性能，给出了在高压情况下保证行走系统安全的基本方案，为管道清洗机器人系统的实用化提供可靠的依据。
关键词: 管道机器人;安全防护 ;行走II本科机械毕业设计论文CAD图纸 QQ 401339828AbstractBased on the use of planetary grinding head cleaning technology for the purpose of cleaning pipes, at the conclusion of the existingpipeline robot design based on the actual situation at the scene, the first paper on the pipe cleaning robot to walk part of program design, by analysis and comparison a new pipeline after cleaning robot designed to walk a better program, and accordingly the program made a walk on part of the structure of robot design; characteristics of walking robots have been studied and put forward in the pipeline so that the robot wasable to remain stable The method of operation. By the design of the robot body and the robot movement in the straight tube case study of thinking, and further verify the feasibility of the design idea.Finally, the research pipeline cleaning robot running the safety of the system performance, given the high-pressure circumstances to ensure that the basic operating system security program, for pipe cleaning robot system of the utility to provide a reliable basis.Key words: pipe robot; security; walkIII本科机械毕业设计论文CAD图纸 QQ 401339828目录摘要...................................................................... .. (I)IABSTRACT............................................................ . (III)绪论...................................................................... ........................................................................ (1)1 概述.............................................................................................................................................21.1 管道清洗机器人常见问题分析...................................................................... ..................... 2 1.2 除垢机器人理念...................................................................... ............................................. 2 1.3 基本设计任务...................................................................... ................................................. 3 1.4毕业设计的目的 ..................................................................... .............................................. 3 2.1 管道射流清洗机器人的本体设计...................................................................... .. (4)2.1.1 移动方式选择...................................................................... (4)2.1.2 传动方案的选择...................................................................... ...................................... 4 2.2 管道清洗机器人变管径自适应性方案设计.......................................................................62.3 动力系统的设计计算...................................................................... . (9)2.3.1 管道机器人行驶阻力分析...................................................................... . (9).................................................................... .......... 12 2.3.2 减速器的选择................................2.4 机器人的速度和驱动能力校核...................................................................... . (13)2.4.1 运动速度校核...................................................................... . (13)2.4.2 驱动能力校核...................................................................... ........................................ 13 3 链轮传动的设计计算...................................................................... ......................................... 153.1 链轮设计的初始条件...................................................................... ................................... 15 3.2 链轮计算结果 ..................................................................... .............................................. 15 3.3历史结果 ..................................................................... .. (16)4 蜗轮蜗杆的设计计算...................................................................... ......................................... 18 4.1 蜗轮蜗杆基本参数设计 ..................................................................... (18)4.1.1 普通蜗杆设计输入参数...................................................................... (18)4.1.2 材料及热处理...................................................................... . (19)4.1.3 蜗杆蜗轮基本参数...................................................................... .. (20)4.1.4 蜗蜗轮精度...................................................................... .. (21)4.1.5 强度刚度校核结果和参数...................................................................... .. (22)4.1.6 自然通风散热计算...................................................................................................... 22 4.2蜗杆轴的结构设计...................................................................... . (23)4.2.1 轴的强度较核计算...................................................................... .. (23)4.2.2 轴的结构设计...................................................................... . (27)4.2.3 键的校核...................................................................... ................................................ 27 5 弹簧的设计计算...................................................................... . (29)IV本科机械毕业设计论文CAD图纸 QQ 4013398286 安全性能 ..................................................................... .............................................................. 31 结论 ..................................................................... ........................................................................ .. 32 参考文献 ..................................................................... .................................................................. 34 致谢 ..................................................................... ........................................................................ .. 33V本科机械毕业设计论文CAD图纸 QQ 401339828绪论1.1本课题研究的内容和意义用于石油、天然气乃至民用上下水等管道在传输液、气体过程中，因温度、压力不同及介质与管道之间的物理化学作用，常常会高温结焦，生成油垢、水垢，存留沉积物，腐蚀物等，使有效传输管径减少，效率下降，物耗、能耗增加，工艺流程中断，设备失效，发生安全事故。
多功能清洁机器人机械结构设计与控制
多功能清洁机器人机械结构设计与控制摘要：现如今，我国的科技在不断的进步，针对高楼玻璃与室内高墙，设计了一种多功能清洁机器人，机器人整体结构为六足结构，采用三角步态运动方式，在真空泵、吸盘、舵机等零件的配合下，实现在玻璃与墙面上的垂直行走，并设计了可90°翻折的头部，在遇上较大障碍或者墙角时能够顺利通过，实现了连续作业，并设计了高压水泵、清扫机构，既可以清洗玻璃，又可以清扫墙面。
绘制了结构图，对底板、头部进行了应力分析，在此基础上，制作了样机，对机器人的行走方式、安全性进行了分析。
关键词：机器人；六足；结构优化设计；运动分析1整体方案设计根据机器人垂直运行的特点及要求，本作品在研究之初，从机器人清洗玻璃与墙体时的行走能力、跨越障碍能力入手，整体方案设计既要满足垂直运行时的稳定性、安全性，又要结构简捷、操作方便。
（1）机器人的步态运行方式。
为了方便机器人在室外玻璃、墙体上垂直运行流畅，根据六足机器人的工作原理，采用三角步态式行走。
（2）跨越障碍方式。
在进行清扫时，机器人遇上墙角、台阶等较大障碍时，需要顺利通过，实现连续作业，采用可翻折式机构。
（3）吸盘机构。
机器人在进行垂直运行时，必须能够牢牢地吸在墙面与玻璃面上，本装置所采用的吸盘机构，由吸盘、气泵、电磁阀等组成，在各零件的相互配合下，使6个腿实现轮换吸附。
（4）清洗机构。
清洗机构是机器人的执行部分，本机器人能够实现清洁玻璃与墙面的功能，在清洗玻璃时，考虑玻璃的清洗程度以及节约用水的情况，采用高压水泵、针孔式喷嘴以及毛刷机构。
通过高压水、毛刷机构清洁玻璃，使用毛刷机构，清扫墙面。
2组成模块与功能多功能清洁机器人的组成模块包括驱动清扫结构模块、洒水系统模块、拖地清洁结构模块、控制系统模块、传感检测系统模块和图像传输系统模块等，集机械电子、传感器、自动控制、机器人、网络通信和路径规划等诸多学科知识为一体，具有防碰撞、跌落感知、自主导航路径规划、路面监控、手机远程操控、红外遥控等功能。

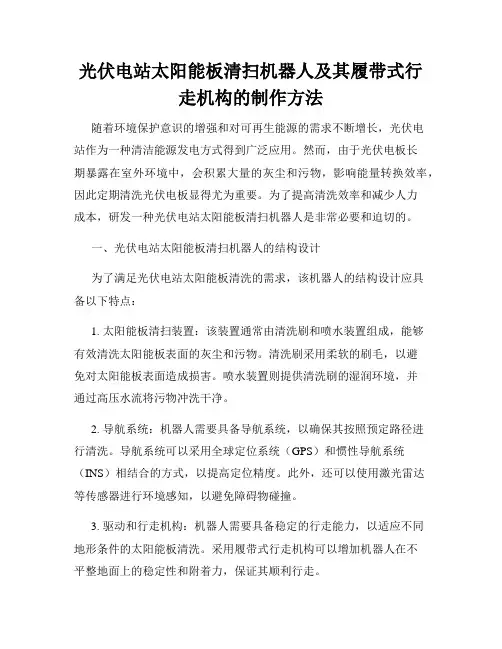

光伏电站太阳能板清扫机器人及其履带式行走机构的制作方法
