粘土砖的物理指标
粘土砖
粘土砖是指Al203含量为30%一40%硅酸铝材料的粘土质制品。粘土砖是用50%
的软质粘土和50%硬质粘土熟料，按一定的粒度要求进行配料，经成型、干燥后，
在1300-1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石和6%一7%的杂质
(钾、钠、钙、铁、铁的氧化物)。粘土砖的烧成过程，主要是高岭石不断失水分
解生成莫来石结晶的过程。粘土砖中的Si02和Al203在烧成过程中与杂质形成共晶
低熔点的硅酸盐，包围在莫来石结晶的周围。
粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物
质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。粘土砖的耐火度与硅砖不
相上下，高达1690-1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖
中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。
在0-1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀
曲线近似于一条直线，线膨胀率为%%,只有硅砖的一半左右。当温度达1200℃后再
继续升温时，其体积将由膨胀最大值开始收缩。粘土砖的残余收缩导致砌体灰缝
的松裂，这是粘土砖的一大缺点。当温度超过1200℃后，粘土砖中的低熔点物逐
渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。
焦炉用粘土砖应符合YB/T5106一93，理化指标见表3-5。
表3-5 粘土砖的理化指标
项目
指标
N-1 N-2a N-2b N-3a N-3b N-4 N-5 N-6
耐火度，℃ 不低于 1750 1730 1730 1710 1710 1690 1670 1580
荷软开始温度，℃
不低于
1400 1350 1320 1300
重烧
线变
化%
1400℃ 2h + + +
1350℃ + + + +
2h
显气孔率% 不大于 22 24 26 24 26 24 26 28
常温耐压强度苦
kgf/cm2 不小于 300 250 200 200 250 200 150 150
热震稳定性次数 N-2b N-3b必须进行此项检验，将实测数据在梓梁证明中
说明
由于粘土砖的荷重软化温度低，在高温下产生收缩，导热性能比硅砖小
15%-20%，机械强度也比硅砖差，所以，粘土砖只能用于焦炉的次要部位，如蓄热
室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。粘土
砖尺寸允许偏差和外形应符合表3-6的规定。
表3-6 粘土砖尺寸允许偏差和外观
项目 单位 指标
尺寸
允许
偏差
尺寸≦100 mm ±2
尺寸 101-150 ±
尺寸 151-300 % ±2
尺寸 301-400 mm ±6
扭曲 长度≦230 不大于 2 长度231-300
长度301-400 3
缺棱、缺角深度 7
溶洞直径 7
渣蚀厚度<1 在砖的一个面上允许有
裂纹
长度
长度≦ 不限制
宽度
宽度> 不准有
高铝砖
高铝砖是Al203含量大于48%的硅酸铝或氧化铝质的耐火制品，统称高铝质耐
火制品。高铝砖按其理化指标分为LZ-75、LZ-65、LZ-55和LZ-48四种牌号。
表3-8 高铝砖的理化指标
项目
指标
LZ-75 LZ-65 LZ-55 LZ-48
Al203% 不小于 75 65 55 48
耐火度℃ 不低于 1790 1790 1770 1750
荷重软化开始温度℃ 1520 1500 1470 1420
重烧线变化%
1500℃2h
1450℃2h
显气孔率% 不大于 23 23 22 22
常温耐压强度Mpa 不小于
高铝砖的耐火度和荷重软化温度均高于粘土砖，抗渣蚀性能(尤其是对酸性渣)
较好，且这些性能随着Al203含量的增加而提高，但热稳定性不如粘土砖。高铝砖
的致密度高，气孔率低，机械强度高且耐磨。焦炉燃烧室炉头及炭化室铺底砖的
炉头部位，用高铝砖砌筑，效果较好;但不宜用于炭化室墙面，因为高铝砖在高温
下易产生卷边翘角。高铝硅应符合GB2988-87，理化指标应符合表3-8规定，砖的
尺寸允许偏差和外形应符合表3-9规定。
表3-9高铝砖的尺寸允许偏差及外形
硅砖
SiO2含量在93%以上的耐火砖称为硅砖。硅砖是以石英石(硅石或石英砂)为原
料，粉碎后加人适量的粘结剂(石灰乳或亚硫酸纸浆废液)、矿化剂(铁粉)及部分
硅质熟料(或废硅砖粉)，经混合、成型、干燥后，在1400-1430℃的窑炉中焙烧而
成。硅砖属于酸性耐火材料，具有良好的抗酸性侵蚀能力，它的导热性能好，荷
项目 指标
尺寸允许偏差 尺寸≦100 ±2mm 尺寸 101-300 ±2%
尺寸 301-400 ±6
扭曲 长度≤300 不大于 长度
301-400
长度>400 协议
缺角深度 6
缺棱深度 6
溶洞直径 6
裂纹长度
宽度≤ 不限制（不准成网状）
宽度
宽度
宽度> 不准有
重软化温度高，一般在1620℃以上，仅比其耐火度低70-80℃。硅砖的导热性随
着工作温度的升高而增大，没有残余收缩，在烘护过程中，硅砖体积随着温度的
升高而增大。所以，硅砖是焦炉上较理想的耐火制品，现代大中型焦炉的重要部
位(如燃烧室、斜道和蓄热室)都用硅砖砌筑。
在烘炉过程中。硅砖最大膨胀发生在100-300℃之间，300℃之前的膨胀量约
为总膨胀量的70%-75%。其原因是Si02在烘炉过程中出现117℃ 、 163℃ 、 180-2
70℃和573℃四个晶形转化点，其中180 --270℃之间.由方石英引起的体积膨胀
最大。
焦炉用硅砖应符合YB/T5013-1997，理化指标见表3-2。
表3-2 硅砖的理化指标
项目
指标
炉底、炉壁 其他
Si02，% 不小于 94
荷重软化开始温度，℃ 不低于 1650（胶结硅石1620）
显气孔率，% 不大于 22（23） 24
常温耐压强度，Mpa 不大于 30 25
真密度，g/cm3 不大于
热膨胀率，%（1000℃） 不大于
决定硅砖热稳定性好坏的关键是真密度，真密度的大小是确定其石英转化的
重要标志之一。硅砖的真密度越小，其石英转化越完全，在烘炉过程中产生的残
余膨胀也就越小。硅砖的尺寸允许偏差及外观应符合表3-3的规定。
表3-3 硅砖的尺寸允许偏差及外观
项目
指标
炭化面 其他面
尺寸允许偏差
尺寸 ≦150 尺寸 151~350 ±2
+2
尺寸 >350 -3
±4
炉壁砖、蓄热室
（各3-5个砖号）
一个主要尺寸
+1
-2
斜烟道出口调节
砖的一个主要尺寸 ±1
扭曲 ≦2 ≦3
溶洞直径 ≦4 ≦10
缺棱长度 a≦15 b≦6 c≦15 a+b+c≦75
缺角长度 a≦10 b≦10 c≦15 a+b+c≦75
缺棱、角个数 ≦2 ≦3
裂纹长度
宽度≦ 不限制
宽度
宽度 不准有 不多于两条
宽度> 不准有
在硅砖中，鳞石英晶体的真密度最小，线膨胀率小，热稳定性比方石英和石
英好，抗渣侵蚀性强，导热性好，荷重软化温度高，是石英中体积最稳定的形态。
烧成较好的硅砖中，鳞石英的含量最高，占50 %-80%；方石英次之.只占10%一30%；
而石英与玻璃相的含量波动在5%-15%。
当工作温度低于600-700℃时，硅砖的体积变化较大，抗急冷急热的性能较差，
热稳定性也不好。若焦炉长期在这种温度下工作，砌体就很容易碎裂破损。
材料的基本性质

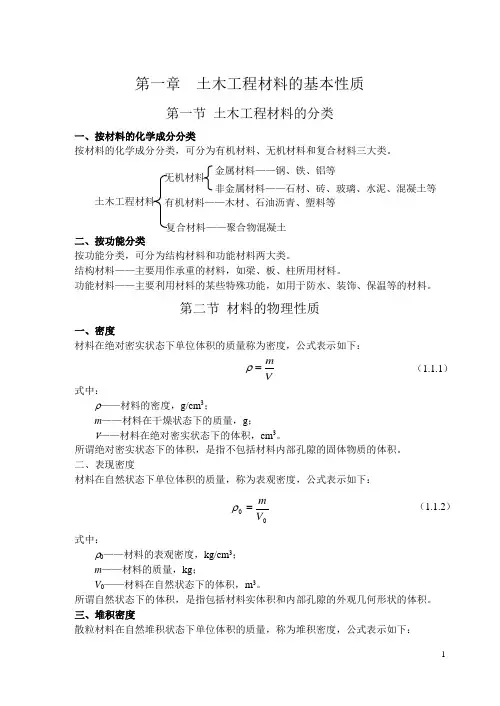

第一章 土木工程材料的基本性质第一节 土木工程材料的分类一、按材料的化学成分分类按材料的化学成分分类，可分为有机材料、无机材料和复合材料三大类。
二、按功能分类按功能分类，可分为结构材料和功能材料两大类。
结构材料——主要用作承重的材料，如梁、板、柱所用材料。
功能材料——主要利用材料的某些特殊功能，如用于防水、装饰、保温等的材料。
第二节 材料的物理性质一、密度材料在绝对密实状态下单位体积的质量称为密度，公式表示如下：Vm =ρ 式中：ρ——材料的密度，g/cm 3；m ——材料在干燥状态下的质量，g ；V ——材料在绝对密实状态下的体积，cm 3。
所谓绝对密实状态下的体积，是指不包括材料内部孔隙的固体物质的体积。
二、表现密度材料在自然状态下单位体积的质量，称为表观密度，公式表示如下：0V m =ρ 式中：ρ0——材料的表观密度，kg/cm 3；m ——材料的质量，kg ；V 0——材料在自然状态下的体积，m 3。
所谓自然状态下的体积，是指包括材料实体积和内部孔隙的外观几何形状的体积。
三、堆积密度散粒材料在自然堆积状态下单位体积的质量，称为堆积密度，公式表示如下：土木工程材料 有机材料——木材、石油沥青、塑料等 无机材料 金属材料——钢、铁、铝等非金属材料——石材、砖、玻璃、水泥、混凝土等复合材料——聚合物混凝土（1.1.1）（1.1.2）V m'='ρ 式中：ρ0’——散粒材料的堆积密度，kg/cm 3；m ——散粒材料的质量，kg ；V 0’——散粒材料的自然堆积体积，m 3。
散粒材料的自然堆积体积，既包含了颗粒自然状态下的体积，又包含了颗粒之间的空隙体积。
四、孔隙率孔隙率是指材料内部孔隙体积占材料总体积的百分率。
%1000⨯=V V n V式中：n ——材料的孔隙率；V V ——材料的内部孔隙体积，cm 3； V 0——材料的总体积，cm 3。
五、吸水性*吸水性是指材料在水中吸水的性质。
JD_64658《土木工程材料》_陈正(习题解答)李帅
第1章材料的基本性质【习题】1-1材料的密度、表观密度、堆积密度有何区别？如何测定？答：密度是指材料在绝对密实状态下，单位体积的质量；表观密度是指材料在自然状态下，单位体积的质量，也称体积密度；堆积密度是指散粒材料在自然堆积状态下单位体积的质量。
测定材料密度时，应先把材料磨成细粉（粒径小于0.2mm ），经干燥至恒重后用比重瓶（李氏瓶）测定其体积，然后将重量除以体积计算得到密度值。
测定表观密度时，对于外形规则的材料，只需要用尺测量其体积，再称其质量，即可算得。
对于不规则材料，先称取干燥材料的重量，再手采用排水法测定其体积，在测定前材料表面应预先涂上蜡，以防止水分渗入材料内部而使测值不准。
对于堆积密度的测定，通过已标定容积的容器测定散粒材料的体积，再称出材料重量，即可计算出堆积密度。
1-2材料的孔隙率和空隙率有何区别？如何计算？答：孔隙率是指材料体积内，孔隙体积所占的比例。
其公式表示为：%1001%100000⨯⎪⎪⎭⎫ ⎝⎛-=⨯-=ρρV V V P 空隙率是指散粒状材料在某堆积体积中，颗粒之间的空隙体积所占的比例。
其公式表示为：%1001%10000000⨯⎪⎪⎭⎫ ⎝⎛'-=⨯'-'='ρρV V V P 1-3什么是耐水材料？如何表示？答：材料长期在水作用下不破坏，强度也不显著降低的性质称为耐水性，材料的耐水性用软化系数表示，工程中通常将K R ＞0.85的材料称为耐水材料。
1-4影响材料吸水性的主要因素有哪些？材料含水对哪些性质有影响？影响如何？ 答：影响材料吸水性的主要因素有：①材料本身的性质，即材料是亲水性还是憎水性的；②材料孔隙率大小，材料孔隙率越大，吸水性越大；③材料孔隙特征，开口连通细孔吸水性大，粗孔和细孔比，开口孔一定时，孔越细吸水率越大。
材料含水会影响材料的表观密度、堆积密度、抗冻性、导热性和强度等。
材料含水会使材料的表观密度、堆积密度变大，而抗冻性、导热性和强度会下降。
建筑工程材料习题集01
第一章工程材料基本性质一、判断题1．含水率为4%的湿砂重100g，其中水的重量为4g。
2．热容量大的材料导热性大，受外界气温影响室内温度变化比较快。
3．材料的孔隙率相同时，连通粗孔者比封闭微孔者的导热系数大。
4．从室外取一块重为G1的粘土砖。
浸水饱和后重为G2，烘干后重为G3，则这块粘土砖的质量吸水率为ωm=（G2－G3）/G15．同一种材料，其表观密度越大，则其孔隙率越大。
6．将某种含水的材料，置于不同的环境中，分别测得其密度，其中以干燥条件下的密度为最小。
7．吸水率小的材料，其孔隙率最小。
8．材料的抗冻性与材料的孔隙率有关，与孔隙中的水饱和程度无关。
9．在进行材料抗压强度试验时，大试件比小试件的试验结果指标值偏小。
10．某些材料虽然在受力初期表现为弹性，达到一定程度后表现出塑性特征，这类材料称为塑11．材料吸水饱和状态时水占的体积可视为开口孔隙体积。
12．材料进行强度试验时，加荷速度快的比加荷速度慢的试验结果指标值偏小。
13．材料在空气中吸收水分的性质称为材料的吸水性。
14．某材料含大量开口孔隙，直接用排水法测定其体积，该材料的质量与所测得的体积之比即为该材料的表观密度。
15．材料的抗渗性与材料的开口孔隙率关系不大。
16．材料的冻融破坏主要是由于材料的水结冰造成的。
17．钢材因具有良好的技术性质，因此能承受较大的弹性变形和较小的塑性变形。
18．材料含水会使堆积密度和导热性增大，强度提高，体积膨胀。
19．材料在自然状态下的体积，包括材料内部孔隙在内的体积和颗粒之间的空隙体积。
20．材料的绝对实体积是指固体物质所占体积，包括材料的内部孔隙体积。
二、填空题1．材料的吸湿性是指材料在空气中2．材料的吸水性用来表示，吸湿性用来表示。
3．材料耐水性的强弱可以用来表示；材料的耐水性越好，该数值越。
4．材料的抗冻性以材料在吸水饱和状态下所能抵抗的来表示。
5．称取松散密度为1400kg/m3的干砂200g，装入广口瓶中，再把瓶中注满水，这时称重为500g。
建筑材料的基本性质
3）影响材料吸湿性的因素： (1)与吸水性相同。 材料的亲、憎水性 材料的孔隙率
材料的孔隙特征
(2)周围环境条件的影响，空气的湿度大、温度低时，材 料的吸湿性大，反之则小。
4)材料吸水与吸湿后对其性质的影响：会产生不利的影响， 如材料吸水或吸湿后，使其质量增加，体积膨胀，导热性增 大，强度和耐久性下降。
有一块砖重2625g，其含水率为5% ，该湿砖所含水
量为多少？ 解：
（二）材料的吸水性与吸湿性 1、 吸水性：
1）概念：材料在水中能吸收水的性质。 2）指标：吸水率为材料浸水后在规定时间内吸入水的 质量（或体积）占材料干燥质量（或干燥时体积）的百分比。
质量吸水率：材料吸水饱和状态,所吸水分质量占干质量的百分率 体积吸水率：材料吸水饱和状态,所吸收水分体积占干体积百分率 材料吸水饱和
开口细微连通且孔隙率大，吸水性强。
·
2.吸湿性：
1)概念:材料在潮湿空气中吸收水分的性质
2)指标
含水率：自然状态， 材料所含水的质量占材料干
燥质量的百分比。
m含 m干 mw W含 100 % 100 % m干 m干
材料的含水率随温度和空气湿度的变化而变 化。当材料中的湿度与空气湿度达到平衡时的 含水率称为平衡含水率。
与质量有关的性质
各种墙材的优缺点
一、立题的意义在我国，目前正面临着这样一个事实：耕地面积占世界耕地面积不足7%，却要养育着占世界27%的人口；据统计，到2000年底，我国人均耕地不足1.51亩，仅为世界人均耕地的45%，而到2030年，若人口达到预测的16亿高峰时，我国的耕地因建设占用、生态退耕、灾害损毁等因素，将减少到18亿亩左右，人均耕地将不足1.2亩。
长期以来，砖是我国砌筑墙体的主要材料。
1990年我国共生产墙体材料4500亿块标准砖，产量居世界第一，其中95%是实心粘土砖。
按此产量计算，需挖土9亿立方米，折合挖田8万亩，相当于一个县的可耕地量。
与之相随的是巨大的能耗和污染，其生产能耗加建筑采暖能耗接近全国总能耗的15%；墙体材料年运输量占全国短途运输的六分之一。
另一方面，改革开放以来，伴随着国民经济的不断发展，人们生活水平不断提高，“住”成为人们十分关心的问题，住房建设发展迅猛，保土种田与毁地建房，吃与住的矛盾日益尖锐，因此，发展新型墙体材料势在必行。
新型墙体材料已经推广三十多年，但实施中尚存在不少问题，主要有：（一）按设计计算使用新墙体材料可节省工程造价3%-5%，但施工中加上各种措施费，实际上造价并没有节省，有待进一步研究总结；（二）新墙体材料施工工艺要求较高，施工人员培训不够，墙体砌筑、安装质量不易保证；部分轻型砌体不够坚固，加上砌体与毗邻构件、构筑物粘结材料干缩率不一致，引起裂缝、渗漏；水电管线暗埋较难处理，还存在诸如保温隔热、防潮、隔音等问题；以致有的建设单位（业主）、施工单位不愿使用。
（三）一些新墙体材料的研究报告，系由材料制造单位编制，存在推介产品性质，有片面性，不便作为选材的依据。
（四）各级政府虽极力推广使用新型墙体材料，但由于建设单位、施工单位在使用新型墙体材料后遇到墙体开裂、渗水，抹灰脱落从而污染、损坏室内装修等问题，且目前粘土砖造价仍低于一般的新型墙体材料，给新墙体材料推广使用带来困难，应认真研究降低新墙体材料使用成本。
建筑材料习题
第一章建筑材料的基本性质【内容提要】本章主要介绍了建筑工程材料的基本性质，包括物理性质、力学性质及耐久性。
物理性质包括：与质量有关的性质如密度、表观密度、堆积密度、密实度、孔隙率、填充率与空隙率等；与水有关的性质如材料的亲水性、憎水性、吸水性、吸湿性、耐水性、抗冻性、抗渗性等；与热有关的性质如导热性、热容量等。
力学性质包括：材料的强度与比强度、弹性与塑性、脆性与韧性。
材料的耐久性是材料的一种综合性质，如抗冻性、抗渗性、抗风化性、抗老化性等。
在学习每一种性质时，不仅要掌握性质的基本概念，而且要从材料的组成、结构出发深入理解影响材料基本性质的内在因素。
一、名词解释1．密度；2表观密度；3．堆积密度； 4．密实度；5．孔隙率；6．填充率；7．空隙率；8．亲水性；9憎水性；10．吸水性；11．吸湿性；12．耐水性；13．软化系数；14．抗渗性；15抗冻性；16．强度；17．弹性；18．塑性； 19．脆性； 20．韧性；21．导热性； 22．热容量； 23．比热； 24．耐久性。
二、填空题1.密度是指材料在（）状态下，单位体积的质量，常用单位是( )；表观密度是指材料在（）状态下，单位体积的质量，常用单位是( )；堆积密度是指（）状材料在（）状态下单位体积的质量，常用单位是（）。
2.吸水性是指材料在( )中吸收水分的性质，其大小用( )表示；吸湿性指材料在( )中吸收水分的性质，其大小用( )表示。
3.耐水性是指在材料长期处于( )作用下不破坏，( )也不显著降低的性质。
材料的耐水性用（）表示。
软化系数越接近于1，说明材料的耐水性越( )，软化系数大于( )的材料称为耐水性材料。
4.抗渗性是指材料抵抗（）渗透的性质。
材料抗渗性的好坏主要与材料的( )和( )有关。
5.同种材料的孔隙率愈( )，材料的强度愈高；当材料的孔隙率一定时，( )（开口或闭口）孔愈多，材料的绝热性愈好。
6.比强度是按（）计算的材料强度指标，其值等于材料的( )与其( )之比，它是评价材料( )的指标。
土木工程材料考试必考点
一．名词解释水泥凝结时间：初凝为水泥加水拌合时起至标准稠度净浆开始失去可塑性所需的时间；终凝为水泥加水拌和时起至标准稠度净浆完全失去可塑性并开始产生强度所需的时间。
钢化玻璃：钢化玻璃是将平板玻璃加热到一定温度后迅速冷却（即淬火）而制成。
其特点是机械强度比平板玻璃高４～６倍，６ｍｍ厚的钢化玻璃抗弯强度达125 MPa ，且耐冲击、安全、破碎时碎片小且无锐角，不易伤人，故又名安全玻璃，能耐急热急冷，耐一般酸碱，透光率大于82 ％。
主要用于高层建筑门窗、车间天窗及高温车间等处。
玻璃钢：又名玻璃纤维增强塑料，用玻璃纤维制品、增强不饱和聚酯或环氧树脂等复合而成的一类热固性塑料。
有很高的机械强度，其比强度甚至高与钢材。
水硬性胶凝材料：不仅能在空气中，而且能更好地在水中硬化、保持或继续发展强度的无机胶凝材料称为水硬性无机胶凝材料。
气硬性胶凝材料：能在空气中硬化、保持或继续发展强度的无机胶凝材料称为气硬性无机胶凝材料。
比强度：指材料强度与其表观密度之比，反映材料轻质高强的指标。
值越大，材料越轻、质高强。
软化系数：耐水性的指标，耐水性是指材料长期在水的作用下既不破坏强度又不显著下降的性质 。
软化系数公式 ， fb-----材料饱水状态抗压强度（MPa ），fg-----材料干燥状态抗压强度（MPa ）。
混凝土和易性：指混凝土拌合物易于施工操作（搅拌、运输、浇灌、捣实）并能获得质量均匀、成型密实的混凝土的性能。
和易性是一项综合的技术性质，包括流动性、粘聚性和保水性三方面的含义。
（P104） 混凝土立方体抗压强度标准值：行业标准JGJ 55-2000《普通混凝土配合比设计规程》规定现行配制强度可由下式求得：fcu,0=fcu,m=fcu,k+1.645σ，式中fcu,k ——混凝土立方体抗压强度标准值（MPa ）；fcu,0——混凝土的配制强度（MPa ）；σ——混凝土强度标准差； 1.645——强度保证系数，其对应强度保证率为95％。
土木工程材料 第六章 烧结砖
②表观密度 小强度高
③隔热保温 性能增强
• 按燃烧时的温度分:
①.正火砖 ②.欠火砖
合格品
•不合格产品
③.过火砖
• 欠火砖的识别----欠火砖色浅、敲击声发哑、吸水率大、强 度低、耐久性差。 • 过火砖的识别-------过火砖色深、敲击时声音清脆、吸水率 低、强度高，但有弯曲变形。
(1).形状尺寸 (2).强度等级
•1m3砖砌体需用多少块砖？
• 4块砖长、8块砖宽、16块砖厚，再加上砌筑灰缝 （10mm）则长度均为1m，512块/m3砖砌体
MU30 MU25 (2).强度等级： MU20 MU15 MU10 •
1000 4 2 4 0 1 0 1000 8 1 1 5 1 0 1000 16 5310
蒸 压 灰 砂 砖
北京市现代建筑材料公司
•
蒸压粉煤灰砖
新型环保墙材 ----- 混凝土多孔砖
• 6.1 烧结普通砖
烧结普通砖的优缺点：
优点：烧结黏土砖具有一定的强度、较好的耐久性及
隔热、隔声、价格低廉等优点，加之原料广泛、工艺简单、 缺点：但黏土砖的缺点是大量毁坏良田，自重大、能 耗高、尺寸小，施工效率低，抗震性能差等。 我国正大力推广墙体材料改革，以空心砖、工业废渣 砖及砌块、轻质板材来代替实心黏土砖。
化学成分比较接近
6.1.1.2 焙烧 砖坯的焙烧过程
450~8500C
粘土矿物脱去结晶水， 燃尽全部有机杂质。
900~10500C
杂质与粘土矿物形成易 熔物质，出现玻璃液相， 最后变得密实。
按烧成气氛：
生成红色Fe2O3
烧结 粘土砖
①.红砖--焙烧窑中为氧化气氛，得红色砖;
②.青砖--焙烧窑中为还原气氛，为青色砖
应用粘土科学(3篇)
第1篇摘要：粘土作为一种重要的非金属矿产，广泛应用于陶瓷、建筑材料、化工、环保等领域。
本文从粘土的原料特性、加工工艺、应用领域等方面对粘土科学进行了探讨，旨在为我国粘土资源的开发利用提供理论支持和实践指导。
一、引言粘土是一种具有粘结性和可塑性的细粒土，主要成分为硅酸盐。
粘土在我国有着丰富的资源，分布广泛，具有极高的经济价值。
随着科学技术的不断发展，粘土科学在原料、工艺、应用等领域取得了显著的成果。
本文将从以下几个方面对粘土科学进行探讨。
二、粘土原料特性1. 矿物成分：粘土主要由高岭石、伊利石、蒙脱石等矿物组成，这些矿物具有不同的化学成分和物理性质。
2. 化学成分：粘土的化学成分主要包括硅、铝、铁、钙、镁、钾、钠等元素，这些元素的含量和种类对粘土的性质有重要影响。
3. 物理性质：粘土的物理性质包括颗粒大小、比表面积、孔隙率、塑性指数等，这些性质直接影响粘土的加工和应用。
4. 工艺性质：粘土的工艺性质包括可塑性、烧结性、粘结性等，这些性质是评价粘土质量的重要指标。
三、粘土加工工艺1. 原料开采：粘土原料的开采采用露天开采或地下开采，根据矿床类型和开采条件选择合适的方法。
2. 原料破碎：将开采的粘土原料进行破碎，破碎程度根据最终产品要求而定。
3. 精选：对破碎后的粘土原料进行筛选，去除杂质，提高原料纯度。
4. 混合：将精选后的粘土原料与其他原料（如石英、长石等）按比例混合，以满足不同产品的需求。
5. 成型：根据产品要求，采用挤出、压制成型、注浆成型等方法将混合原料制成坯体。
6. 烧结：将成型后的坯体进行高温烧结，使其达到一定的强度和密度。
四、粘土应用领域1. 陶瓷：粘土是陶瓷生产的主要原料，可用于制作日用陶瓷、卫生洁具、建筑陶瓷等。
2. 建筑材料：粘土可用于生产砖瓦、水泥、石膏等建筑材料。
3. 化工：粘土可用于制备催化剂、吸附剂、填料等化工产品。
4. 环保：粘土可用于处理废水、废气、固体废弃物等环保领域。
各种砖的规格材质以及对应定额
砌筑工程砖、砂浆水泥砖标准砖标准砖中文名标准砖分类实心砖重量 1800-1900kg/m3目录1. 1标准砖2. 2空心砖3. 3灰砂砖标准砖尺寸为240mm×115mm×53mm的实心砖标准砖重量1800-1900kg/m3 一立方米标准砖529块1/（0.24*（0.115+0.01）*（0.053+0.01））=529（灰缝宽度按10mm考虑）空心砖标准尺寸：240mm*115mm*90mm240mm*115mm*180mm240mm*240mm*90mm180mm*180mm*90mm灰砂砖标准尺寸：240mm×115mm×53mmKP1型烧结多孔粘土砖KP1表示烧结多孔砖的一种型号。
烧结多孔砖简称多孔砖，是指以黏土，页岩，煤矸石或粉煤灰为主要原料，经焙烧而成的具有竖向孔洞（孔洞率不小于25%，孔的尺寸小而数量多）的砖。
其外形尺寸，长度为290，240，190mm，宽度为240，190，180，175，140，115mm，高度为90mm。
型号有KM1，KP1和KP2三种。
中文名KP1型烧结多孔粘土砖作用承重强度等级MU30等类型P 型，M 型P 型多孔砖一般是指KP1，它的尺寸接近原来的标准砖，现在还在广泛的应用。
M 型多孔砖的特点是:由主砖及少量配砖构成砌墙不砍砖基本墙厚为190mm，墙厚可根据结构抗震和热工要求按半模级差变化这无疑在节省墙体材料上比实心砖和P 型多孔砖更加合理其缺点是给施工带来不便。
目前是两种砖并存。
烧结多孔砖主要用于承重部位，其强度等级划分为MU30，MU25，MU20，MU15和MU10 。
KP1型烧结多孔粘土砖（上图）粉煤灰硅酸盐砌块（无图）粉煤灰硅酸盐砌块通常为实心砌块，其重力密度一般为15～16kN/m3以上，以粉煤灰硅酸盐为主，其加工工艺与粉煤灰类似。
主要规格有长880mm、580mm，厚190mm，高380mm。
水泥标准砖（见下图）加气混凝土砌块加气混凝土砌块是一种轻质多孔、保温隔热、防火性能良好、可钉、可锯、可刨和具有一定抗震能力的新型建筑材料。
