双相钢简介
双相钢又称复相钢。
由马氏体或奥氏体与铁素体基体两相组织构成的钢。
一般将铁素体与奥氏体相组织组成的钢称为双相不锈钢，将铁素体与马氏体相组织组成的钢称为双相钢。
双相钢是低碳钢或低合金高强度钢经临界区热处理或控制轧制后而获得。
典型的双相钢屈服强度σs为310MPa，拉伸强度σb为655MPa。
双相钢用于制造冷冲、深拉成型的复杂构件，也可用作管线钢、链条、冷拔钢丝、预应力钢筋等。
性质：指主要由铁素体相和马氏体相组成的钢。
可由低碳钢或低合金钢经临界区处理或控制轧制而得到。
这类钢具有高强度和高延性的良好配合，已成为一种强度高、成形性好的新型冲压用钢，成功的用于汽车产业等。
双相钢 - 性能特点
由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
双相不锈钢有以下性能特点：
（1）含钼双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。
一般18-8型奥氏体不锈钢在60°C以上中性氯化物溶液中容易发生应力腐蚀断裂，在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向，而双相不锈钢却有良好的抵抗能力。
（2）含钼双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀抗力当量值
（PRE=Cr%+3.3Mo%+16N%）时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。
双相不锈钢与奥氏体不锈钢耐孔蚀性能与AISI 316L相当。
含25%Cr的，尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。
（3）具有良好的耐腐蚀疲劳和磨损腐蚀性能。
在某些腐蚀介质的条件下，适用于制作泵、阀等动力设备。
（4）综合力学性能好。
有较高的强度和疲劳强度，屈服强度是18-8型奥氏体不锈钢的2倍。
固溶态的延伸率达到25%，韧性值AK（V型槽口）在100J以上。
（5）可焊性良好，热裂倾向小，一般焊前不需预热，焊后不需热处理，可与18-8型奥氏体不锈钢或碳钢等异种焊接。
（6）含低铬（18%Cr）的双相不锈钢热加工温度范围比18-8型奥氏体不锈钢宽，抗力小，可不经过锻造，直接轧制开坯生产钢板。
含高铬（25%Cr）的双相不锈钢热加工比奥氏体不锈钢略显困难，可以生产板、管和丝等产品。
（7）冷加工时比18-8型奥氏体不锈钢加工硬化效应大，在管、板承受变形初期，需施加较大应力才能变形。
（8）与奥氏体不锈钢相比，导热系数大，线膨胀系数小，适合用作设备的衬里和生产
复合板。
也适合制作热交换器的管芯，换热效率比奥氏体不锈钢高。
（9）仍有高铬铁素体不锈钢的各种脆性倾向，不宜用在高于300°C的工作条件。
双相不锈钢中含铬量愈低，σ等脆性相的危害性也愈小。
双相不锈钢（Duplex Stainless Steel，简称DSS），指铁素体与奥氏体各约占50%，，一般较少相的含量最少也需要达到3O%的不锈钢。
双相钢 - 发展历史
1.国外双相不锈钢的发展与应用
双相不锈钢具有α+γ双相组织结构，因而其性能兼有铁素体不锈钢和奥氏体不锈钢的特性。
虽然人们早在1930年代就发现了具有α+γ组织的双相不锈钢比单一奥氏体组织的不锈钢有更好的耐晶间腐蚀性能，20世纪50-60年代又研究出了微细组织的α+γ双相不锈钢强度高，塑性，韧性俱佳且具有超塑性，但是限于冶金工业的发展水平和人们对双相不锈钢的认识水平，1970年以前尚无法解决双相不锈钢相比例的准确控制和焊后热影响区性能严重劣化的缺点，因而在相当长的一段时间内，α+γ双相不锈钢的研究，生产和应用几乎处于停滞状态。
1950-1960年以来，由于大量使用的18-8型铬镍奥氏体不锈钢设备、部件、容器、管道等不断受到局部腐蚀，特别是应力腐蚀、点蚀、缝隙腐蚀、腐蚀疲劳等事故的挑战，人们在寻求解决这些局部腐蚀的新型不锈钢时，对α+γ双相不锈钢又进行了大量研究和重新评价，发现在解决铬镍奥氏体不锈钢对氯化物应力腐蚀等敏感性高和强度不足等方面，而双相不锈钢的确有无比的优越性，同时双相不锈钢焊镍量低，也为稀缺元素镍的节约提供了途径。
加之，冶金工业装备、工艺、技术水平的改进和提高，使双相不锈钢化学成分和相比例的难以控制，冷热加工成型工艺和焊接等技术较难掌握的难点得到了极大程度的克服，特别是自1970年开始，用氮合金化的现代双相不锈钢问世，使双相不锈钢的研究、生产与应用进入了一个新的发展阶段并成为了与铁素体不锈钢和奥氏体不锈钢并列的五大不锈钢之一。
2.我国双相不锈钢的发展与应用
我们国家早在20世纪70年代中期就向第一代双相不锈钢3RE60(00Cr18Ni5Mo3Si2)中加氮（0.08%～0.15%)并加铌，以此解决此钢焊后热影响区呈现单项铁素体组织所导致的耐晶间腐蚀和耐应力腐蚀性能的劣化问题并开发出了固态a/y二相之比近于1的18-5Nb双相不锈钢。
同时又向原有的3RE60中加氮0.06%～0.10%，调整了焊接热影响区的两相比例，改进了钢的耐应力腐蚀性能，是此钢在国内获得大量推广与应用。
国外也在20世纪70年代开发出了含氮的22%Cr型和80年代的25%Cr型双相不锈钢。
随后，含氮的双相不锈钢获得了迅速的发展。
不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。
按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；
按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；
按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；
按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。
目前常用的分类方法是按钢的组织结构特点和钢的化学成分特点以及两者相结合的方法分类。
一般分为马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢、双相不锈钢和沉淀硬化型不锈钢等，或分为铬不锈钢和镍不锈钢两大类。
我国新标准GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》中加入了许多双相不锈钢牌号。
如：14Cr18Ni11Si4AlTi、 022Cr19Ni5Mo3Si2N、12Cr21Ni5Ti。
更多的牌号见标准。
另外：著名的2205双相钢相当于我国的022Cr23Ni5Mo3N。
最后，一些网页甚至论文将双相不锈钢写作双向不锈钢是错误的。
双相是指金相组织的有两种，而非方向的“向”。
双相不锈钢基本特性
第一类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。
第二类属中合金型，代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,PREN值为32-33，其耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间。
第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。
第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。
国内外主要双相不锈钢牌号的近似对照见表2。
表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值Representative Duplex Stainless Steel Types,MainChemical Analysis and Pitting Resistance Equivalent Number总结总结总结表2 各国主要双相不锈钢牌号的近似对照parison of Main Duplex Stainless Steels Of Different Countries总结总结工业事业部五分厂2008年8月5日总结总结总结总结总结总结总结总结总结双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。
不锈钢一般是不锈钢和耐酸钢的总称。
不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。
不锈钢自本世纪初问世，到现在已有90多年的历史。
不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。
双相钢2205(S31803)介绍
等.
4.双相不锈钢的发展动向
值得关注的是低合金含锰双相不锈钢的开发.近十年来有关国家如美国，南非等研究以
锰
代镍双相不锈钢的开发，但除铸件外，所开发的新钢种多具有介稳的奥氏体，藉冷变形后马氏
体
的转变 提高强度，很难作焊接件使用，也很难适应某些环境，例如会产生应力腐蚀的环境，这
样
使用很局限.近年瑞典开发的低锰低镍双相不锈钢则比较成熟，目标明确，为了节镍以取代用
途
很广的304,甚至可能代替价格与304相当，目前使用并不广的2304双相不锈钢，具有实际推
广的
价值，值得注意.
瑞典Avesta Polarit AB开发的LDX2101双相不锈钢％Cr, 5%Mn, %Ni, %N）
PREN值〉40
（探PREN耐孔蚀指数PREN=Cr%+Mo%+18N%）
低合金型UNS S32304不含钼,在耐应力腐蚀方面可代替AISI304或316使用.
中合金型UNS S31803的耐蚀性能介于AISI 316L和6%Mo+噢氏体不锈钢之间.
高合金型，一般含25%Cr,还含有钼和氮，有的还含有铜和钨,这类钢的耐蚀性能高于22%Cr
3
高合金型
S32550
25
6
3
2
超级DSS
S32750
25
7
4
从表中可以看岀：S32205是由S31803派生岀的钢种，在ASTM A 240/240M-99a标准中
是在
1999年才纳标的，它的Cr、Mo和N元素的区间都比较窄，容易达到相的平衡（即两相约各占一 半）
,改善了钢的强度，耐腐蚀性和焊接性能，多用于性能要求较高和需要焊接的材料，如油气管
2205与F51及S31803双相钢成份与机械性能对照
2205与F51及S31803双相钢成份与机械性能对照-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN2205/ F51/S31803双相不锈钢化学成份技术标准双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。
在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。
有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显着提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。
与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
主要应用在酸性油、气井生产。
多数情况代替304L，316L。
苏州双金实业有限公司(原苏州不锈钢材料厂)隶属于苏州双金集团,公司成立于1992年,现占地50000多平米,总投资1亿多元,公司专业从事不锈钢、合金钢及其他特殊钢材料及铸锻件的生产与研发。
公司装备有一整套包括15吨中频炉、EF、LF、VD、AOD等炼钢设备，经过多年努力，主要生产不锈钢合金钢钢锭、圆钢、管坯、方钢、锻件、光亮棒等产品。
生产材质：303、303Cu、304L、316L、310S、630、416、430、431、2205、2507、F6NM、440C、9Cr18、9Cr18Mo、17-4PH。
合金钢材料优势：T1、T5、T91、T11、09CrCuSb、16Mo3、415H、10MoWvNb。
核电材料：Z2CN18-10、Z6CN18-10、Z2CND17-12、X6CrNiCu17-04、2205、2507；不锈钢光亮棒：303、416、430、430F、630、17-4PH、2205、2507等。
2。

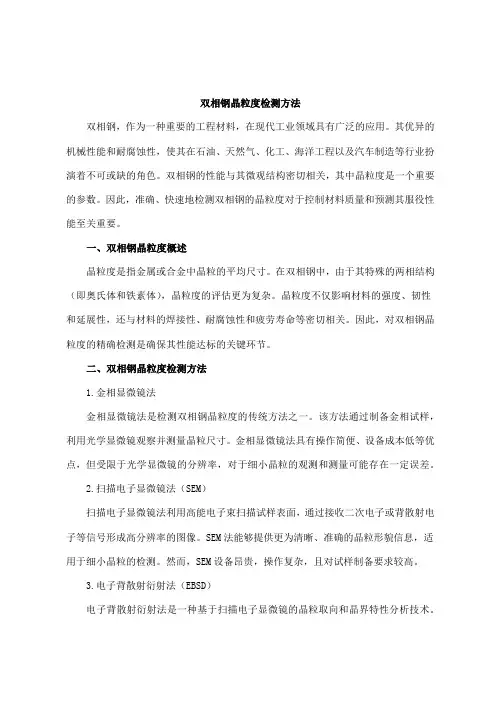

双相钢晶粒度检测方法
双相钢晶粒度检测方法双相钢，作为一种重要的工程材料，在现代工业领域具有广泛的应用。
其优异的机械性能和耐腐蚀性，使其在石油、天然气、化工、海洋工程以及汽车制造等行业扮演着不可或缺的角色。
双相钢的性能与其微观结构密切相关，其中晶粒度是一个重要的参数。
因此，准确、快速地检测双相钢的晶粒度对于控制材料质量和预测其服役性能至关重要。
一、双相钢晶粒度概述晶粒度是指金属或合金中晶粒的平均尺寸。
在双相钢中，由于其特殊的两相结构（即奥氏体和铁素体），晶粒度的评估更为复杂。
晶粒度不仅影响材料的强度、韧性和延展性，还与材料的焊接性、耐腐蚀性和疲劳寿命等密切相关。
因此，对双相钢晶粒度的精确检测是确保其性能达标的关键环节。
二、双相钢晶粒度检测方法1.金相显微镜法金相显微镜法是检测双相钢晶粒度的传统方法之一。
该方法通过制备金相试样，利用光学显微镜观察并测量晶粒尺寸。
金相显微镜法具有操作简便、设备成本低等优点，但受限于光学显微镜的分辨率，对于细小晶粒的观测和测量可能存在一定误差。
2.扫描电子显微镜法（SEM）扫描电子显微镜法利用高能电子束扫描试样表面，通过接收二次电子或背散射电子等信号形成高分辨率的图像。
SEM法能够提供更为清晰、准确的晶粒形貌信息，适用于细小晶粒的检测。
然而，SEM设备昂贵，操作复杂，且对试样制备要求较高。
3.电子背散射衍射法（EBSD）电子背散射衍射法是一种基于扫描电子显微镜的晶粒取向和晶界特性分析技术。
EBSD不仅能够测量晶粒尺寸，还能提供晶粒取向、晶界类型等丰富信息。
该方法在双相钢晶粒度检测中具有较高精度和可靠性，但同样存在设备成本高、数据分析复杂等问题。
4.X射线衍射法（XRD）X射线衍射法通过测量X射线在晶体中的衍射角度和强度来分析晶粒尺寸和相结构。
XRD法具有非破坏性、快速高效等优点，适用于批量生产和在线检测。
然而，XRD 法在测量双相钢晶粒度时可能受到两相衍射峰重叠、择优取向等因素的影响，导致结果偏差。

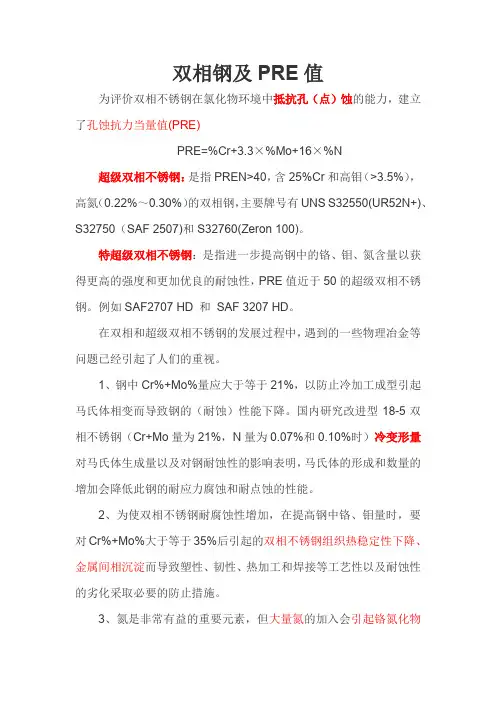

双相钢及PRE值
双相钢及PRE值
为评价双相不锈钢在氯化物环境中抵抗孔（点）蚀的能力，建立了孔蚀抗力当量值(PRE)
PRE=%Cr+3.3×%Mo+16×%N
超级双相不锈钢：是指PREN>40，含25%Cr和高钼（>3.5%），高氮（0.22%～0.30%）的双相钢，主要牌号有UNS S32550(UR52N+)、S32750（SAF 2507)和S32760(Zeron 100)。
特超级双相不锈钢：是指进一步提高钢中的铬、钼、氮含量以获得更高的强度和更加优良的耐蚀性，PRE值近于50的超级双相不锈钢。
例如SAF2707 HD 和SAF 3207 HD。
在双相和超级双相不锈钢的发展过程中，遇到的一些物理冶金等问题已经引起了人们的重视。
1、钢中Cr%+Mo%量应大于等于21%，以防止冷加工成型引起马氏体相变而导致钢的（耐蚀）性能下降。
国内研究改进型18-5双相不锈钢（Cr+Mo量为21%，N量为0.07%和0.10%时）冷变形量对马氏体生成量以及对钢耐蚀性的影响表明，马氏体的形成和数量的增加会降低此钢的耐应力腐蚀和耐点蚀的性能。
2、为使双相不锈钢耐腐蚀性增加，在提高钢中铬、钼量时，要对Cr%+Mo%大于等于35%后引起的双相不锈钢组织热稳定性下降、金属间相沉淀而导致塑性、韧性、热加工和焊接等工艺性以及耐蚀性的劣化采取必要的防止措施。
3、氮是非常有益的重要元素，但大量氮的加入会引起铬氮化物
的生成并沿晶界析出，从而引起晶间腐蚀等腐蚀损伤和韧性的下降，钢中氮量超出钢的固溶量，在钢凝固过程中由于氮的逸出会造成大量废品；若为了提高氮在钢中的固溶度，加入大量锰，对所引起的形成硫化锰的危害也要加以评估。
双相钢2205在海水中的耐蚀特性及保护方法
双相钢(00CrNi5Mo3N)在海水中的耐蚀特性及阴极保护的必要性一．腐蚀特性分析双相钢(00CrNi5Mo3N)在40度以上浓海水中，金属的五种腐蚀类型均有可能发生，包括全面腐蚀、应力腐蚀、晶间腐、蚀点腐蚀以及缝隙腐蚀。
以下按腐蚀类型，说明双相钢(00CrNi5Mo3N)在40度以上浓海水中环境下的耐蚀能力。
（说明：00CrNi5Mo3N基本与2205双相钢等同，以下不再说明）。
1. 1 全面腐蚀全面腐蚀(又称均匀腐蚀) 是指在整个合金材料表面上以比较均匀的方式所发生的腐蚀现象。
就双相不锈钢(00CrNi5Mo3N)在此方面的应用来讲，其抗全面腐蚀能力基本没有问题。
1. 2 应力腐蚀机械设备零件在应力(拉应力) 和腐蚀介质的联合作用下，将出现低于材料强度极限的脆性开裂现象，导致设备和零件失效，这种现象称为应力腐蚀开裂。
双相不锈钢(00CrNi5Mo3N)因其含有连续稳定的铁素体，不易发生相应腐蚀。
1. 3 晶间腐蚀沿着材料晶粒间界先行发生的腐蚀，使晶粒之间丧失结合力的局部破坏现象，称为晶间腐蚀。
由于双相不锈钢(00CrNi5Mo3N)的含碳量都很低的缘故，基本不发生晶间腐蚀或者腐蚀程度几乎可以忽略。
1. 4 点腐蚀图1 双相不锈钢2205的点腐蚀与温度及Cl-离子浓度的关系如果腐蚀仅仅集中在设备的某些特定点域，并在这些点域形成向深处发展的腐蚀小坑，而金属的大部分表面仍保持钝性的腐蚀现象，称为点腐蚀。
由图1可知，仅就点腐蚀而言，双相不锈钢(00CrNi5Mo3N)的点腐蚀与温度及Cl-离子浓度存在一定相关性。
一般认为：双相钢(00CrNi5Mo3N)则可用于较低离子浓度环境(Cl- 低于18 g/ L) ，而正常海水中Cl-浓度为19.673 g/L(参考：《海洋手册》，郭琨编著，海洋出版社，1984年)，用于滨海电厂的循环水泵，特别是循环水是非直排循环使用情况下，Cl-会反复被富集，其浓度大大超出普通海水中Cl-浓度19.673 g/L，同时温度也会高于正常的自然气候下的海水温度。
双相不锈钢
双相不锈钢所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。
在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。
有些钢还含有Mo、Cu、Nb、Ti，N等合金元素。
该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。
与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。
双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
双相不锈钢的性能特点由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。
双相不锈钢有以下性能特点：（1）含钼双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。
一般18-8型奥氏体不锈钢在60°C以上中性氯化物溶液中容易发生应力腐蚀断裂，在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向，而双相不锈钢却有良好的抵抗能力。
（2）含钼双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀抗力当量值（PR E=Cr%+3.3Mo%+16N%）时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。
双相不锈钢与奥氏体不锈钢耐孔蚀性能与AISI 316L相当。
含25%Cr的，尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。
（3）具有良好的耐腐蚀疲劳和磨损腐蚀性能。
在某些腐蚀介质的条件下，适用于制作泵、阀等动力设备。
（4）综合力学性能好。
2205不锈钢执行标准 2205双相钢简介
2205双相钢技术要求1.范围本技术条件适用于2205双相不锈钢材料在国内或国外的订货、检验和验收。
1．1本技术条件适用于2205双相不锈材料中钢板、薄钢板、钢带、钢棒、管件、法兰、锻件等材料。
也适用于2205双相不锈钢与碳钢复合钢板、2205双相不锈钢与碳钢锻件复合钢板等材料。
1．2材料应完全符合ASTM/ASME最新版本中有关条款，还应符合本技术条件的相应附加条款。
2．引用标准2．1 ASTM产品标准ASTM A182/ASME SA182M 锻制合金钢管道法兰、管配件、阀门和零件ASTM A240/ASME SA240M 压力容器用耐热及铬镍不锈钢板、薄板和钢带ASTM A264/ASME SA264M 不锈铬镍复合钢板、薄板和钢带ASTM A350/ASME SA350M 要求缺口韧性试验的管道部件用碳钢和低合金钢锻件ASTM A450/ASME SA450M 碳钢、铁素体合金钢和奥氏合金管子通用要求ASTM A479/ASME SA479M 锅炉和压力容器用不锈钢棒材和型材ASTM A480/ASME SA480M 轧制不锈钢耐热板、薄板和钢带的通用要求ASTM A484/ASTM SA484M 不锈钢棒材、钢胚及锻件通用要求ASTM A789/ASME SA789M 无缝和焊接铁素体/奥氏体不锈钢管（T）ASTM A790/ASME SA790M 无缝和焊接铁素体/奥氏体不锈钢管（P）ASTM A815/ASME SA815M 铁素体、铁素体/奥氏体及马氏体不锈钢管配2．2检验标准ASTM A262 不锈钢晶间腐蚀敏感性试验的推荐方法ASTM A370 钢制品力学性能试验方法和定义ASTM A751 钢制品化学分析方法、实验操作和术语ASTM E18 金属材料的洛氏硬度试验方法ASTM E10 金属材料布氏硬度试验ASTM E381 钢制品宏观侵蚀试验方法ASTM E45 确定夹杂物的实用规程ASTM A923 测定奥氏体/铁素体双相不锈钢有害金属化合物的试验方法ASTM E562 铁素体含量百分比测定ASTM G36 氯化物应力腐蚀开裂试验ASTM G48 不锈钢在铁的氯化物中抗孔蚀及缝隙腐蚀的试验方法4．检验双相不锈钢除应满足ASTM/ASME标准对有关产品（板、管、锻件、法兰、管件）的要求及以下材料的化学成份、机械性能、金相、耐腐蚀性能等还应满足本规定的如下要求：4．1化学成分4．1．1 2205双相钢的化学成分应符合A240/SA240、A789/SA789、A790/SA790、A182/SA182〈2205双相不锈钢的化学成分〉的要求，同时对有害元素按照有关标准进行控制。
双相钢2205用途
双相钢2205用途
双相钢2205是一种具有优异性能的材料，其用途广泛。
以下是其主要用途的几个例子：
1. 石油和天然气工业：用于制造油井套管、油气管道、压力容器等设备，可以承受高压、高温和高腐蚀环境的作用。
2. 化学工业：用于生产化学反应器、制酸设备、制盐设备等化学工业设备，其良好的耐腐蚀性能可以有效地延长设备的使用寿命。
3. 海洋工程：用于制造海洋平台、海水冷却器、船舶结构等设备，可以承受海洋环境的侵蚀和高强度的要求。
4. 食品加工工业：用于生产食品加工设备，如乳制品加工设备、啤酒酿造设备、果汁加工设备等，其优良的耐腐蚀性和卫生性能可以保证食品的品质和安全。
5. 矿业和冶金工业：用于生产采矿设备、高温炉体、高温气体处理设备等，可以承受高温、高压和腐蚀性等恶劣环境的作用。
双相钢2205具有许多优点，如其高强度、良好的冲击韧性、优良的焊接性能、卓越的抗疲劳性以及经济实用的价格和性能。
然而，也存在一些缺点，例如加工难度大和表面易受划伤，需要采取相应的维护保养措施进行保护。
2507强度和碳钢强度
2507双相钢是一种高强度、高耐腐蚀性的合金钢，其强度和碳钢相比有很大的提高。
首先，2507双相钢的强度要远高于普通碳钢。
根据不同的热处理工艺，2507双相钢的屈服强度可以达到685-980MPa，抗拉强度可以达到1180-1430MPa，这是普通碳钢所无法比拟的。
这种高强度的特性使得2507双相钢在航空航天、石油化工、船舶制造等需要承受大载荷的领域有着广泛的应用。
其次，2507双相钢的耐腐蚀性也优于碳钢。
2507双相钢中含有大量铬元素，可以形成一层致密的氧化铬保护膜，有效防止了钢材的进一步腐蚀。
此外，2507双相钢还含有镍元素，可以提高钢材的耐蚀性和耐热性。
这使得2507双相钢在化工设备、海洋工程等领域有着广泛的应用。
然而，2507双相钢的强度虽然高，但其韧性相对较低，容易发生脆性断裂。
因此，在使用2507双相钢时，需要特别注意其使用环境和工作条件，避免因为应力集中或者冲击载荷导致钢材的脆性断裂。
总的来说，2507双相钢的强度和碳钢相比有很大的提高，特别是在高强度和耐腐蚀性方面，但是其韧性相对较低，需要在使用过程中注意。
