超疏水涂层的制备及其性能

Ｃｏｒｒｏｓｉｏｎ　Ｒ腐蚀ｅｓｅａ研究ｒｃｈ冒　臣亩　

材　言　脂为主　蔷　军　：　昱　差　

洁　兰　三　￣～Ｎ＇Ｎ用法Ｎ　

蔷　３０’％，丙烯酸丁　

．　霎　，丙　。　）＝Ｊ　现象

，人们联想到构成粗糙的微观　等方面具有广阔的发展前景。　一、…　。一　”…　

全面腐蚀控制　第２５卷第４期２０１１．￣

－４月　ｌ　囵黝

Ｃｏｒｒ碱ｏｓｉｏｎ　ｃｈ　

ｌ　｜＿一　Ｉ　≯　｜｜孝。。　

５．５％，二甲苯４　１％，乙酸丁酯　

１１％，偶氮二异丁腈（ＡＢＩＮ）　

１．５％。　

在装有回流冷凝装置、搅　

拌器、温度计的四口烧瓶中，按　

一定比例加入甲基丙烯酸甲酯　

（ＭＭＡ）、丙烯酸丁酯（ＢＡ）、　

乙烯基三乙氧基硅烷、二甲苯、　

乙酸丁酯，在滴定瓶中加入偶　

氮二异丁腈（ＡＢＩＮ）和丙烯酸　

（ＡＡ）的混合液，在氮气的保　

护下搅拌升温至回流。打开滴定　

瓶开关，滴加混合液，３ｈＪ／ｌｌ完，　

保温０．５ｈ，补加引发剂，再保温　

０．５ｂ，出料，最后产物呈粘性且清　

澈透明。整个反应过程，控制氮　表１　疏水涂料的配方　

药品名称　数量　

有机硅改性丙烯酸树脂　５ｇ　

纳米ＳｉＯ２　１．５ｇ　

正丁醇　８ｍＬ　

二甲苯　２ｍＬ　

轻碳酸钙　１ｇ　

钛白粉　０．５ｇ　

滑石粉　０．５ｇ　

气流速适当，控制加热温度恒定　

且在１１０￣Ｃ左右，控制搅拌器转速　

恒定且在３５０ｒ／ｍｉｎ左右。　

１．２超疏水涂层的制备　

以有机硅改性丙烯酸树脂为　

成膜物质、以正丁醇、二甲苯为　

溶剂，纳米ＳｉＯ，（疏水型）、轻　

Ｘ４　图１　水滴在涂层表面状态　

×１０００　图２涂层表面ＳＥＭ照片　质碳酸钙、滑石粉、钛白粉为添　

加颗粒配制涂料，配制好的涂料　

超声分散３０ｒａｉｎ，采用浸涂方法，　

将涂料涂在碳钢试片表面，室温　

固化。涂料配比见表１。　

１．３超疏水涂层性能测试　

试片表面喷金，利用日立　

Ｓ－３４００Ｎ扫描电镜观察涂层的表　

面形貌。接触角测量采用去离子　

水，液体体积为５ｐＬ，用ＪＹ一８２接　

触角测定仪测量水在涂层表面的　

静态接触角。　

按照ＧＢ　６３７９、ＧＢ　１７２５、ＧＢ　

１７２０、ＧＢ　１７３２、ＧＢ　１７２８ＮＩ］试涂　

层的硬度、涂料黏度、涂层附着　

力、冲击强度和干燥时间，涂层　

厚度采用Ｔｒ２６型涂层测厚仪。　

２实验结果与分析　

×５００　图３荷叶表面ＳＥＭ照片　

Ｔ０１＿ＡＬ　ＣＯＲＲＯＳｌＯＮ　ＣＯＮＴＲＯＬ　ＶＯ　Ｌ＿２５　Ｎｏ．４　ＡＰＲ．２０＂１１

　（ａ）丙烯酸树脂涂层　

２．１涂层的表面状态及微观结构　

用注射器将水滴在涂层表　

面，用数码相机进行拍照，图１是　

水滴在涂层表面的状态。　

由图ｌ可以看出水滴滴在涂　

层表面，类似于水滴在荷叶表面　

的状态。水珠没有扩散，也没有　

浸润涂层，将试片稍微倾斜一定　

的角度，水珠便可以从涂料表面　

滚落，这就说明涂层表面达到了　

“荷叶效应”的效果。　

图２是涂层表面的ＳＥＭ图，图　

３为荷叶表面ＳＥＭ图，涂层表面出　

现了微米、纳米级的“突起”，　

这些突起同荷叶表面的“乳突”　

非常相似，说明涂层表面具备了　

仿荷叶的粗糙结构。　

２．２涂层的疏水性　

图４是丙烯酸树脂涂层、有机　

硅改性丙烯酸树脂涂层和超疏水　

涂层与水的接触角测量结果。　■　Ｃｏｒｏｓｉｏｎ　Ｒ腐蚀ｅｓｅａ研究ｒｃｈ囵　臣亩　

＿　

（ｂ）有机硅改性丙烯酸树脂涂层　图４不同表面状态涂层的接触角示意图　

由图４可见，丙烯酸树脂涂层　

与水的接触角为７１。，有机硅改性　

丙烯酸树脂涂层与水的接触角为　

８２。，疏水效果并不明显，加入　

疏水颗粒的超疏水涂层与水的接　

触角为ｌ５２。，表现为超疏水性。　

由此可见，有机硅改性的丙烯酸　

树脂涂料虽然可以增加接触角，　

但毕竟有限，还达不到超疏水的　

效果，通常接触角超过１　５０。才　

可达到超疏水的效果。有机硅改　

性涂料虽然在树脂分子结构中引　

入了低表面能ｓｉ一０键，但涂层　

表面并未构建类荷叶的粗糙结　

构，所以，达不到疏水效果。加　

入疏水纳米级ＳｉＯ　及其它微米级　

颗粒，在涂层中呈现出无数纳　

米一微米突起，不但使涂层的表　

面能进一步降低，而且增大了涂　

层表面的粗糙度，这样便增大了　

涂层水的接触角，这说明涂层表　

面的疏水性能，即与材料的表面　

表２　涂层的基本性能　

黏度　附着力　冲击强度　涂　薛葭　干燥时间　铅笔硬度　（涂４一杯，２５。Ｃ），Ｓ　（级）　（ｋｇ・ｃｍ）　（　ｍ）　实干（ｈ）　

２０　ｌ　５０　２１．１　２４　Ｂ～Ｈ　（Ｃ）超疏水涂层　

能有关，又和材料表面的粗糙度　

有关。　

２．３涂层的性能　

涂层性能见表２。　

３结论　

（１）在有机硅改性丙烯酸树　

脂中加入疏水型纳米ＳｉＯ　及其它　

微米级颗粒，获得了类似荷叶表　

面结构的涂层。　

（２）ＳＥＭ观察和接触角测量　

结果表明，此涂层与荷叶表面的　

结构相似，疏水性能较好。　

（３）涂层表面的疏水性能，　

与涂层的表面能有关，还与涂层的　

粗糙度有关，增加涂层表面的粗糙　

度，能够提高涂层的疏水性。　

参考文献　

［１］曹丰，管自生，李东旭．类荷叶表面疏水　结构的材料表面制备…．材料科学与工　程学报，２００７，２５（４）：６０２－６０５．　［２］Ｂａｒｔｈｌｏｔｔ　Ｗ，Ｎｅｉｎｈｕｉｓ　Ｃ．Ｐｌａｎｔａ，１９９７，　２０２（１）：１：－８．　［３】田辉，杨泰生，陈玉清．ＳｉＯ：超疏水薄膜　的制备和性能表征…．化工进展，２００８，　２７ｆ９、：１４３５—４３８．　［４］曲园园，陈美玲，高宏．有机硅改性丙烯酸　酯／纳米ＳｉＯ　复合低表面能防污涂料【ＪＪ．化　工新型材料，２００６，３４（８）：４ｏ一４１．　

全面腐蚀控制　

第２５卷第４期２０１１年４月

合集下载

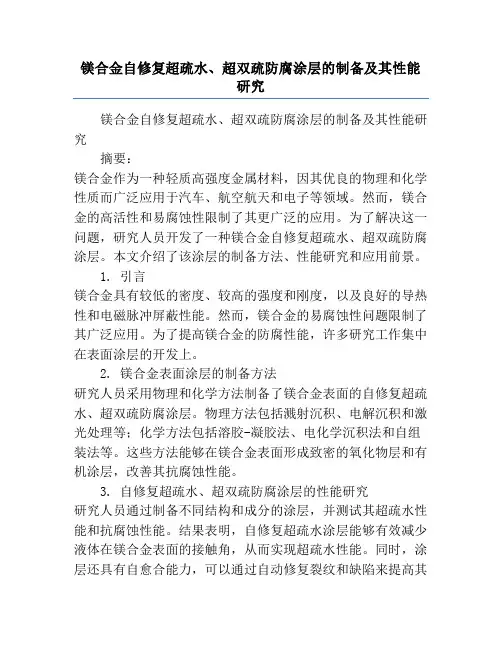

镁合金自修复超疏水、超双疏防腐涂层的制备及其性能研究

摘要：

镁合金作为一种轻质高强度金属材料，因其优良的物理和化学性质而广泛应用于汽车、航空航天和电子等领域。然而，镁合金的高活性和易腐蚀性限制了其更广泛的应用。为了解决这一问题，研究人员开发了一种镁合金自修复超疏水、超双疏防腐涂层。本文介绍了该涂层的制备方法、性能研究和应用前景。

1. 引言

镁合金具有较低的密度、较高的强度和刚度，以及良好的导热性和电磁脉冲屏蔽性能。然而，镁合金的易腐蚀性问题限制了其广泛应用。为了提高镁合金的防腐性能，许多研究工作集中在表面涂层的开发上。

2. 镁合金表面涂层的制备方法

研究人员采用物理和化学方法制备了镁合金表面的自修复超疏水、超双疏防腐涂层。物理方法包括溅射沉积、电解沉积和激光处理等；化学方法包括溶胶-凝胶法、电化学沉积法和自组装法等。这些方法能够在镁合金表面形成致密的氧化物层和有机涂层，改善其抗腐蚀性能。

3. 自修复超疏水、超双疏防腐涂层的性能研究

研究人员通过制备不同结构和成分的涂层，并测试其超疏水性能和抗腐蚀性能。结果表明，自修复超疏水涂层能够有效减少液体在镁合金表面的接触角，从而实现超疏水性能。同时，涂层还具有自愈合能力，可以通过自动修复裂纹和缺陷来提高其防腐性能。

4. 涂层的应用前景

镁合金自修复超疏水、超双疏防腐涂层具有广阔的应用前景。首先，该涂层可以应用于汽车、航空航天和电子等领域，提高镁合金的防腐性能，延长其使用寿命。其次，该涂层还可以在海洋工程和化工设备中应用，提高金属材料在腐蚀环境中的抗腐蚀性能，降低维护成本。

5. 结论

镁合金自修复超疏水、超双疏防腐涂层的制备方法、性能研究和应用前景在本文中进行了介绍。随着相关技术的发展，该涂层有望实现规模化应用，为镁合金的推广和应用提供重要保障。然而，进一步的研究仍需要解决涂层制备的成本、工艺和稳定性等方面的问题

超疏水涂层的制备与应用

在当今科技迅速发展的时代，材料科学领域不断涌现出各种创新的成果，超疏水涂层便是其中备受瞩目的一项。超疏水涂层因其独特的性能，在众多领域展现出了广阔的应用前景。

一、超疏水涂层的基本概念

超疏水涂层，顾名思义，是一种具有超疏水特性的表面涂层。当水滴与这种涂层表面接触时，会形成较大的接触角（通常大于 150 度），并且水珠能够轻易地滚落，带走表面的灰尘等污染物，实现自清洁的效果。

超疏水现象主要源于表面的微观结构和低表面能物质的共同作用。在微观层面，表面通常具有粗糙的纹理或微纳结构，这增加了表面的实际接触面积，使得水滴难以浸润。同时，涂层中含有的低表面能物质，如氟化物、硅烷等，进一步降低了表面的能态，增强了疏水性能。

二、超疏水涂层的制备方法

1、模板法

模板法是制备超疏水涂层的常用方法之一。通过使用具有特定微观结构的模板，如纳米多孔氧化铝模板、光刻胶模板等，将材料填充到模板的孔隙或凹槽中，然后去除模板，从而获得具有特定微观结构的超疏水涂层。 2、溶胶凝胶法

溶胶凝胶法是一种基于化学反应的制备方法。首先制备含有前驱体（如硅烷）的溶胶，然后通过凝胶化、干燥和热处理等过程，形成具有超疏水性能的涂层。这种方法可以在不同的基底上制备均匀的涂层，并且可以通过调整反应条件来控制涂层的性能。

3、化学气相沉积法

化学气相沉积法是在高温和真空条件下，将气态的反应物质引入反应室，在基底表面发生化学反应并沉积形成涂层。通过选择合适的反应气体和控制反应条件，可以制备出具有特定结构和性能的超疏水涂层。

4、电化学沉积法

电化学沉积法是在电场的作用下，将溶液中的离子在电极表面还原并沉积形成涂层。这种方法可以精确控制涂层的厚度和结构，并且适用于在导电基底上制备超疏水涂层。

三、超疏水涂层的应用领域

1、自清洁领域

超疏水涂层的自清洁特性使其在建筑外墙、玻璃幕墙、太阳能电池板等表面具有广泛的应用前景。建筑外墙上的超疏水涂层可以减少灰尘和污垢的附着，降低清洁成本；玻璃幕墙上的超疏水涂层可以使雨水迅速滚落，保持表面的清洁和透明度；太阳能电池板表面的超疏水涂层可以减少灰尘的积累，提高发电效率。 2、防腐蚀领域

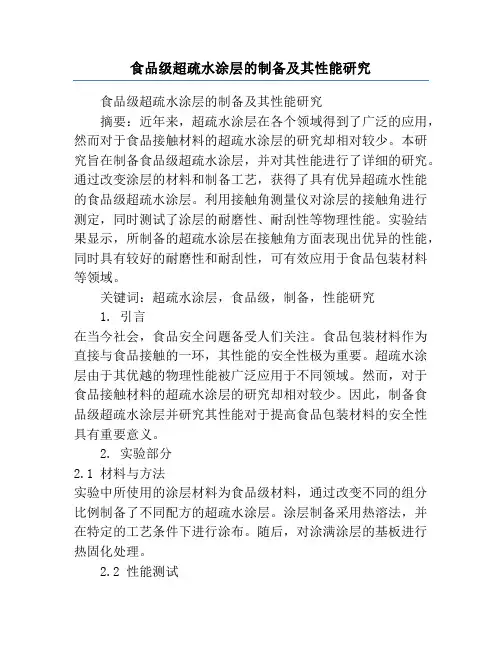

食品级超疏水涂层的制备及其性能研究

摘要：近年来，超疏水涂层在各个领域得到了广泛的应用，然而对于食品接触材料的超疏水涂层的研究却相对较少。本研究旨在制备食品级超疏水涂层，并对其性能进行了详细的研究。通过改变涂层的材料和制备工艺，获得了具有优异超疏水性能的食品级超疏水涂层。利用接触角测量仪对涂层的接触角进行测定，同时测试了涂层的耐磨性、耐刮性等物理性能。实验结果显示，所制备的超疏水涂层在接触角方面表现出优异的性能，同时具有较好的耐磨性和耐刮性，可有效应用于食品包装材料等领域。

关键词：超疏水涂层，食品级，制备，性能研究

1. 引言

在当今社会，食品安全问题备受人们关注。食品包装材料作为直接与食品接触的一环，其性能的安全性极为重要。超疏水涂层由于其优越的物理性能被广泛应用于不同领域。然而，对于食品接触材料的超疏水涂层的研究却相对较少。因此，制备食品级超疏水涂层并研究其性能对于提高食品包装材料的安全性具有重要意义。

2. 实验部分

2.1 材料与方法

实验中所使用的涂层材料为食品级材料，通过改变不同的组分比例制备了不同配方的超疏水涂层。涂层制备采用热溶法，并在特定的工艺条件下进行涂布。随后，对涂满涂层的基板进行热固化处理。

2.2 性能测试接触角测量仪用于测试涂层的接触角。接触角越大，表明涂层的超疏水性能越好。同时，使用磨损试验仪测试了涂层的耐磨性能，利用刮痕试验仪测试了涂层的耐刮性能。

3. 结果与讨论

通过接触角测量仪测定了不同配方涂层的接触角。实验结果表明，所制备的涂层具有较大的接触角，达到了超疏水的要求。同时，耐磨性和耐刮性测试结果显示，所制备的涂层在物理性能方面表现出了较好的性能。

4. 结论

本研究成功制备了食品级超疏水涂层，并对其性能进行了详细的研究。实验结果表明，所制备的涂层具有优异超疏水性能，并具有良好的耐磨性和耐刮性。这为食品接触材料的超疏水涂层的应用提供了一定的理论和实验基础。

超疏水涂层的制备方法

超疏水涂层是一种具有特殊表面性质的涂层，能够使涂层表面具有极强的疏水性能，使液体在其表面形成高度球形滴，并迅速滚落。超疏水涂层的制备方法有多种，下面将介绍几种常见的制备方法。

1. 化学法制备超疏水涂层

化学法是制备超疏水涂层的常用方法之一。该方法通过改变涂层表面的化学组成和结构，使其表面具有较高的疏水性。常用的化学法包括溶液浸渍法、沉积法和化学修饰法等。

溶液浸渍法是一种简单且经济的制备超疏水涂层的方法。该方法将含有疏水性物质的溶液浸渍到基材表面，通过溶液中的疏水性物质沉积在基材表面，形成超疏水涂层。常用的疏水性物质有氟碳化合物、硅烷类物质等。

沉积法是将疏水性物质通过物理或化学方法沉积在基材表面，形成超疏水涂层。常用的沉积方法有化学气相沉积法、物理气相沉积法等。通过调控沉积条件和沉积时间等参数，可以使涂层表面形成微纳米结构，从而增加涂层的疏水性能。

化学修饰法是通过化学反应改变基材表面的化学组成和结构，使其具有超疏水性。常用的化学修饰方法有氧化、硫化、氮化等。通过调控修饰剂的浓度、温度和反应时间等参数，可以实现对涂层表面化学性质的调控，从而获得超疏水涂层。

2. 物理法制备超疏水涂层

物理法是制备超疏水涂层的另一种常用方法。该方法通过改变涂层表面的物理结构，使其具有较高的疏水性。常用的物理法包括模板法、溶剂挥发法和电沉积法等。

模板法是一种通过模板的作用使涂层表面形成微纳米结构，从而增加涂层的疏水性能的方法。常用的模板材料有聚合物模板、金属模板等。通过在模板上沉积涂层材料，然后将模板去除，可以获得具有微纳米结构的超疏水涂层。

溶剂挥发法是一种通过溶剂的挥发使涂层表面形成微纳米结构的方法。该方法将含有聚合物材料的溶液涂覆在基材表面，然后通过溶剂的挥发，使涂层表面形成微纳米结构，从而增加涂层的疏水性能。

电沉积法是一种通过电化学反应在基材表面沉积涂层材料，使其形成超疏水涂层的方法。通过调控电流密度、电解液成分和电沉积时间等参数，可以控制涂层的微纳米结构和化学组成，从而获得具有超疏水性的涂层。

超疏水涂层材料的设计与制备

在当今科技发展的浪潮中，超疏水涂层材料成为了研究的热点之一。超疏水涂层材料具有许多应用潜能，比如自动清洁、防腐耐磨和减少水合纤维损失等。本文将探讨超疏水涂层材料的设计与制备的技术和方法。

首先，设计超疏水涂层材料需要考虑涂层表面的特性。超疏水涂层的特点是水在其表面上呈现出极低的接触角，即水珠会快速滚落而不残留在表面上。这种超疏水性质的实现依赖于材料表面的微纳结构和化学特性。因此，设计超疏水涂层需要有一套完善的微纳结构设计和化学修饰方法。

其次，制备超疏水涂层的关键是选择合适的材料和技术。在特定应用场景下，超疏水涂层的耐候性和耐磨性非常重要。一种常用的制备超疏水涂层的方法是利用溶液浸渍或溶液浸渍凝胶共沉淀的方法。通过调控溶液浓度和浸泡时间，可以控制涂层的厚度和结构。此外，还可以采用喷雾凝胶方法或物理气相沉积技术制备超疏水涂层。这些制备方法都需要根据具体情况进行选择和优化。

超疏水涂层材料的设计和制备也离不开表面改性技术。化学修饰可以通过改变材料表面的化学结构来提高超疏水性能。最常见的方法是在表面上引入亲水基团或亲水纳米颗粒。例如，可以在涂层表面引入硅氧化物纳米颗粒，形成一个高度微纳结构化的表面。这种微纳结构的特性使得涂层对水的接触面积减小，从而实现超疏水效果。

另外，超疏水涂层材料的制备还需要考虑材料的持久性和环境友好性。一些材料可能在长期使用或恶劣环境下失去超疏水特性。因此，研究人员正在努力通过改进材料的化学配方和制备工艺来提高超疏水涂层的稳定性和耐用性。此外，一些研究还着眼于开发环境友好型的超疏水材料，以减少对环境的负面影响。

总之，超疏水涂层材料的设计与制备是一个复杂而有挑战性的领域。研究人员不仅需要从微纳结构和化学修饰的角度考虑，还必须考虑到涂层的耐久性和环境友好性。随着科技的不断进步，我们相信超疏水涂层材料将会在各个领域得到更广泛的应用。

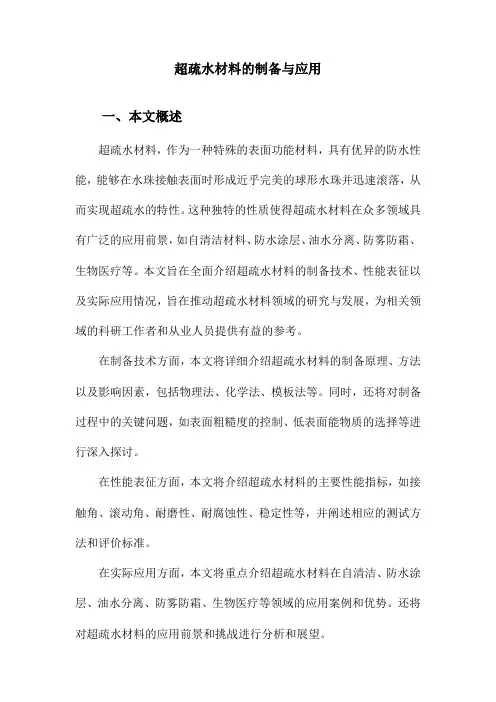

超疏水材料的制备与应用

一、本文概述

超疏水材料，作为一种特殊的表面功能材料，具有优异的防水性能，能够在水珠接触表面时形成近乎完美的球形水珠并迅速滚落，从而实现超疏水的特性。这种独特的性质使得超疏水材料在众多领域具有广泛的应用前景，如自清洁材料、防水涂层、油水分离、防雾防霜、生物医疗等。本文旨在全面介绍超疏水材料的制备技术、性能表征以及实际应用情况，旨在推动超疏水材料领域的研究与发展，为相关领域的科研工作者和从业人员提供有益的参考。

在制备技术方面，本文将详细介绍超疏水材料的制备原理、方法以及影响因素，包括物理法、化学法、模板法等。同时，还将对制备过程中的关键问题，如表面粗糙度的控制、低表面能物质的选择等进行深入探讨。

在性能表征方面，本文将介绍超疏水材料的主要性能指标，如接触角、滚动角、耐磨性、耐腐蚀性、稳定性等，并阐述相应的测试方法和评价标准。

在实际应用方面，本文将重点介绍超疏水材料在自清洁、防水涂层、油水分离、防雾防霜、生物医疗等领域的应用案例和优势。还将对超疏水材料的应用前景和挑战进行分析和展望。本文将全面系统地介绍超疏水材料的制备技术、性能表征以及实际应用情况，为相关领域的科研工作者和从业人员提供有益的参考和借鉴。

二、超疏水材料的理论基础

超疏水材料的理论基础主要源自固体表面的润湿理论，特别是与接触角和滚动角等关键参数紧密相关。在理想情况下，当水滴与固体表面的接触角大于150°并且滚动角小于10°时，该材料被认为是超疏水的。这一特性通常归因于材料表面的微纳米结构和低表面能物质的存在。

表面粗糙度对于实现超疏水性至关重要。微纳米结构通过增加固液接触界面的复杂性，使得水滴难以在材料表面铺展。这些微纳米结构还能够捕获空气，形成一层空气垫，从而进一步减少固液接触面积，增强疏水效果。

另一方面，表面能也是影响润湿行为的关键因素。低表面能物质能够降低固体表面对水滴的粘附力，使得水滴更容易在材料表面滚动而非停留。常见的低表面能物质包括含氟聚合物和硅烷类等。

超疏水材料及其应用

落在荷叶上的雨滴形成水珠顺着叶面缓缓滚动而落下，这种抗水性称为荷叶效应。这是由于荷叶表面的疏水层呈现纳米级的凹凸不平，减少了水珠与叶面的接触面积，植物叶子表面具有的超疏水自清洁的特性，为构建人工疏水表面及设计浸润性可控的界面提供了灵感，引起了研究者的极大关注。

一、超疏水材料的表面特征

润湿性是指液体与固体表面接触时，液体可以渐渐渗入或附着在固体表面上，是固体表面重要特征之一，这种特征由固体表面化学组成及微观结构共同决定，接触角和滚动角是评价固体表面润湿性的重要参数，超疏水性表面具有防雪、防污染、抗氧化及防止电流传导等特性。

植物叶子表面有许多丛生的放射状为茸毛，该微茸毛尖端极易亲水，入水后能瞬间锁定水分子，使叶片表层到茸毛尖端之间形成了一薄层空气膜，从而避免叶片与水直接接触。Brthltt研究发现，这种微茸毛有乳突及腊状物构成，其为微米结构。中科院研究员江雷研究发现，乳突为纳米结构，这种纳米与微米相结合的双微观结构正是引起表面防污自洁的根本原因。

研究表明，具有较大接触角和较小滚动角的超疏水性表面结构为微米级及纳米级结构的双微观复合结构，且这种结构直接影响水滴的运动趋势。超疏水表面的结构通常采用两种方法。一是在疏水材料表面上构建微观结构，二是在粗糙表面上修饰低表面能物质，由于降低表面自由能在技术上容易实现，因此超疏水表面制备技术的关键在于构建合适的表面微细结构。当前，一报道的超疏水表面制备技术主要有溶胶—凝胶法、模板法、自组装法及化学刻蚀法。

二、在日常生活中的应用

空调夏天制冷时，换热器上会产生大量冷凝水，需要专门的排水管排到室外，这不仅降低了空调的能效比，还容易出现漏水现象，更为严重的会造成室内的空气湿度不断减小，使人们生活、工作的环境恶化。同样，冬天空调制热时，室外机换热器会结霜，为了除霜不得不经常停掉空调，这不仅浪费电能不利于制热，还容易出现各种故障。东南大学化工系陈志明教授研究发现，空调换热器的表面用超疏水材料处理后，不仅能避免上述问题的出现，还能明显降低空调器的噪声，延长空调器的使用寿命，且可节约空调器的设计成本。经过工业涂覆验证，其各项性能指标均达到了国际水平，可代替进口产品。

超疏水涂层的制备与性能研究

一、引言

在当今科技迅速发展的时代，超疏水涂层因其独特的性能引起了广泛的关注和研究。超疏水涂层是指表面与水的接触角大于 150°，滚动角小于 10°的涂层。这种特殊的表面性能赋予了材料自清洁、防腐蚀、抗结冰等诸多优异特性，在航空航天、船舶、建筑、医疗等领域具有广阔的应用前景。

二、超疏水涂层的制备方法

（一）溶胶凝胶法

溶胶凝胶法是一种常见的制备超疏水涂层的方法。其基本原理是通过将金属醇盐或无机盐在溶剂中水解和缩聚，形成溶胶，然后经过凝胶化、干燥和热处理等过程得到涂层。在制备过程中，可以通过控制反应物的浓度、反应条件以及添加表面改性剂等手段来调控涂层的表面粗糙度和化学组成，从而实现超疏水性能。

（二）化学气相沉积法

化学气相沉积法（CVD）是将含有涂层组成元素的气态物质在一定的温度和压力条件下发生化学反应，在基底表面沉积形成涂层。该方法可以制备出均匀、致密的超疏水涂层，但设备成本较高，操作复杂。

（三）静电纺丝法静电纺丝法是利用高压电场将聚合物溶液或熔体拉伸成纳米级纤维，然后将这些纤维收集在基底上形成涂层。通过选择合适的聚合物和调整纺丝参数，可以控制涂层的微观结构和表面性能，实现超疏水效果。

（四）层层自组装法

层层自组装法是基于分子间的相互作用力，如静电引力、氢键、范德华力等，将带相反电荷或具有互补官能团的物质交替沉积在基底表面形成多层结构的涂层。通过合理设计组装的分子和层数，可以调节涂层的粗糙度和化学组成，达到超疏水的目的。

三、超疏水涂层的性能

（一）自清洁性能

超疏水涂层的自清洁性能是其最为显著的特点之一。当水滴在涂层表面滚落时，能够带走表面的灰尘和污染物，使表面保持清洁。这一性能在建筑外墙、太阳能电池板等领域具有重要的应用价值，可以减少人工清洁的成本和时间。

（二）防腐蚀性能

超疏水涂层可以有效地阻止水和腐蚀性介质与基底的接触，从而提高材料的耐腐蚀性能。涂层表面的微小空气囊可以隔绝外界的氧气和水分，减缓腐蚀反应的发生。在金属防护领域，超疏水涂层有望替代传统的防腐涂层，提供更长效的保护。
