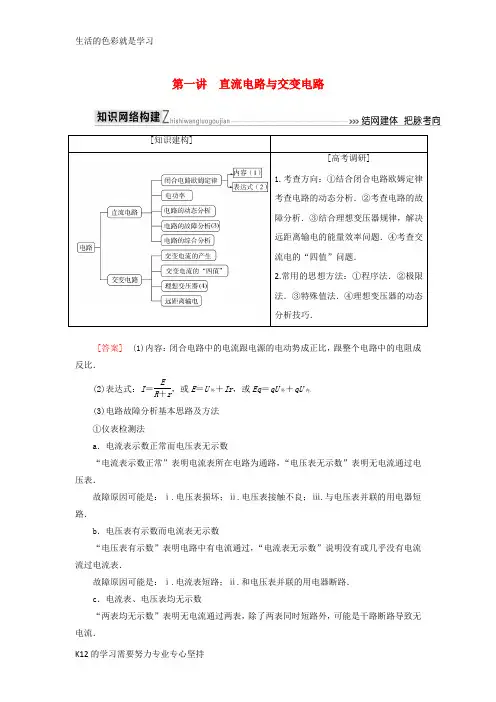

[知识建构]

[高考调研]

1.考查方向：①结合闭合电路欧姆定律考查电路的动态分析．②考查电路的故障分析．③结合理想变压器规律，解决远距离输电的能量效率问题．④考查交流电的“四值”问题．

2.常用的思想方法：①程序法．②极限法．③特殊值法．④理想变压器的动态分析技巧．

[答案] (1)内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路中的电阻成反比．

(2)表达式：I＝ER＋r，或E＝U外＋Ir，或Eq＝qU外＋qU内．

(3)电路故障分析基本思路及方法

①仪表检测法

a．电流表示数正常而电压表无示数

“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表．

故障原因可能是：ⅰ.电压表损坏；ⅱ.电压表接触不良；ⅲ.与电压表并联的用电器短路．

b．电压表有示数而电流表无示数

“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表．

故障原因可能是：ⅰ.电流表短路；ⅱ.和电压表并联的用电器断路．

c．电流表、电压表均无示数

“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流．生活的色彩就是学习

K12的学习需要努力专业专心坚持 d．欧姆表检测

先使被测电路断开电源，用欧姆表检测用电器，指针不动，说明用电器断路；指针偏转最大，说明用电器短路．

②假设法

已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用电流变化进行正向推理，推理结果若与题述物理现象不符合，则故障不是发生在这部分电路；若推理结果与题述物理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，此方法亦称排除法．

(4)理想变压器的基本特征

①无漏磁，故原、副线圈中的Φ、ΔΦΔt相同．

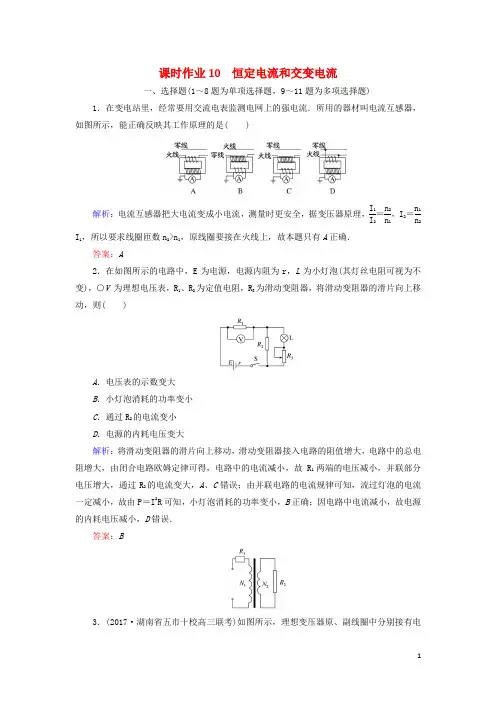

2018年高考物理二轮复习第一部分二轮专题突破专题四电路与电磁感应课时作业10恒定电流和交变电流

1 课时作业10 恒定电流和交变电流

一、选择题(1～8题为单项选择题，9～11题为多项选择题)

1．在变电站里，经常要用交流电表监测电网上的强电流．所用的器材叫电流互感器，如图所示，能正确反映其工作原理的是( )

解析：电流互感器把大电流变成小电流，测量时更安全，据变压器原理，I1I2＝n2n1，I2＝n1n2I1，所以要求线圈匝数n2>n1，原线圈要接在火线上，故本题只有A正确．

答案：A

2．在如图所示的电路中，E为电源，电源内阻为r，L为小灯泡(其灯丝电阻可视为不变)，○V 为理想电压表，R1、R2为定值电阻，R3为滑动变阻器，将滑动变阻器的滑片向上移动，则( )

A．电压表的示数变大

B．小灯泡消耗的功率变小

C．通过R2的电流变小

D．电源的内耗电压变大

解析：将滑动变阻器的滑片向上移动，滑动变阻器接入电路的阻值增大，电路中的总电阻增大，由闭合电路欧姆定律可得，电路中的电流减小，故R1两端的电压减小，并联部分电压增大，通过R2的电流变大，A、C错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P＝I2R可知，小灯泡消耗的功率变小，B正确；因电路中电流减小，故电源的内耗电压减小，D错误．

答案：B

3．(2017·湖南省五市十校高三联考)如图所示，理想变压器原、副线圈中分别接有电2 阻R1、R2，R1＝R2＝10 Ω，原、副线圈的匝数之比N1：N2＝：1，R2两端电压为10 V，则R1两端的电压为( )

A．5 V B．10 V

C．15 V D．20 V

解析：设R1两端的电压为UR1，原、副线圈回路中电流分别为I1、I2，由理想变压器的电流关系I1：I2＝N2：N1，而I1＝UR1R1，I2＝U2R2，联立以上三式并代入数据得UR1＝5 V，所以选项A正确．

答案：A

4．(2017·河北邢台质检)如图甲是远距离输电线路示意图，图乙是用户端电压随时间变化的图象，则( )

2018届高考物理二轮复习板块一专题突破复习专题四电路与电磁感应第一讲直流电路与交变电路学案

2018届高考物理二轮复习板块一专题打破复习专题四电路与电磁感觉第一讲直流电路与交变电路教案

第一讲直流电路与交变电路

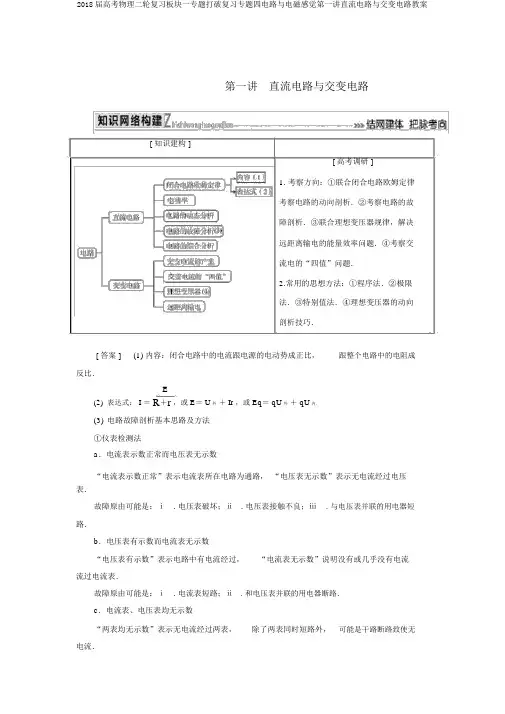

[ 知识建构 ]

[ 高考调研 ]

1. 考察方向：①联合闭合电路欧姆定律

考察电路的动向剖析．②考察电路的故

障剖析．③联合理想变压器规律，解决

远距离输电的能量效率问题．④考察交

流电的“四值”问题．

2.常用的思想方法：①程序法．②极限

法．③特别值法．④理想变压器的动向

剖析技巧．

[ 答案 ] (1) 内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路中的电阻成

反比．

E

(2) 表达式： I ＝ R＋r ，或 E＝ U外＋ Ir ，或 Eq＝ qU外＋ qU内．

(3) 电路故障剖析基本思路及方法

①仪表检测法

a．电流表示数正常而电压表无示数

“电流表示数正常”表示电流表所在电路为通路， “电压表无示数”表示无电流经过电压表．

故障原由可能是：ⅰ . 电压表破坏；ⅱ . 电压表接触不良；ⅲ . 与电压表并联的用电器短

路．

b．电压表有示数而电流表无示数

“电压表有示数”表示电路中有电流经过， “电流表无示数”说明没有或几乎没有电流

流过电流表．

故障原由可能是：ⅰ . 电流表短路；ⅱ . 和电压表并联的用电器断路．

c．电流表、电压表均无示数

“两表均无示数”表示无电流经过两表，除了两表同时短路外，可能是干路断路致使无

电流． 2018届高考物理二轮复习板块一专题打破复习专题四电路与电磁感觉第一讲直流电路与交变电路教案

d．欧姆表检测

先使被测电路断开电源，用欧姆表检测用电器，指针不动，说明用电器断路；指针偏转

最大，说明用电器短路．

②假定法

已知电路发生某种故障，找寻故障发生在哪处时，可将整个电路区分为若干部分，而后

逐个假定某部分电路发生故障，运用电流变化进行正向推理，推理结果若与题述物理现象不

切合，则故障不是发生在这部分电路；若推理结果与题述物理现象切合，则故障可能发生在

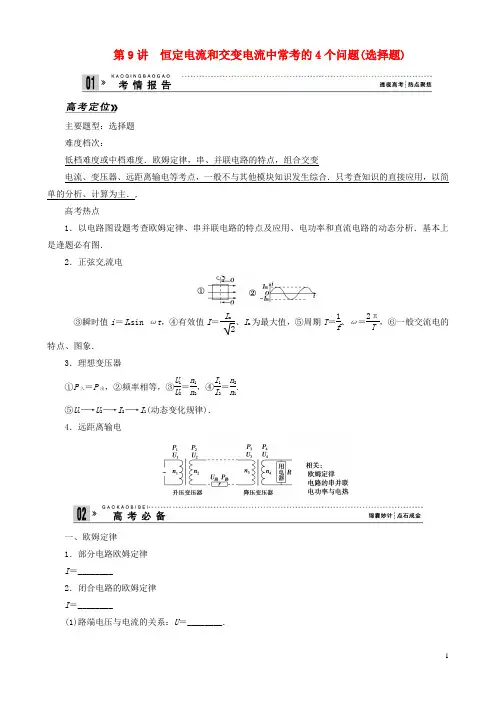

高考物理专题4第9讲恒定电流和交变电流中常考的4个问题(选择题)教案

1 第9讲恒定电流和交变电流中常考的4个问题(选择题)

主要题型：选择题

难度档次：

低档难度或中档难度．欧姆定律，串、并联电路的特点，组合交变

电流、变压器、远距离输电等考点，一般不与其他模块知识发生综合．只考查知识的直接应用，以简单的分析、计算为主．,

高考热点

1．以电路图设题考查欧姆定律、串并联电路的特点及应用、电功率和直流电路的动态分析．基本上是逢题必有图．

2．正弦交流电

③瞬时值i＝Imsin ωt，④有效值I＝Im 2、Im为最大值，⑤周期T＝1f、ω＝2πT，⑥一般交流电的特点、图象．

3．理想变压器

①P入＝P出，②频率相等，③U1U2＝n1n2，④I1I2＝n2n1.

⑤U1―→U2―→I2―→I1(动态变化规律)．

4．远距离输电

一、欧姆定律

1．部分电路欧姆定律

I＝________

2．闭合电路的欧姆定律

I＝________

(1)路端电压与电流的关系：U＝________．

2 (2)路端电压与负载的关系：U＝IR＝RR＋rE＝11＋rRE，路端电压随外电阻的增大而________，随外电阻的________而减小．

3．电功、电功率

(1)电功W＝qU＝________=====纯电阻I2Rt＝________

电功率P＝Wt＝UI=====纯电阻I2R＝U2R

(2)在非纯电阻电路中，W>Q，其关系为：UIt＝I2Rt＋W其他．

二、交变电流

1．交流电的“四值”

最大值⇒Em＝NBSω⇒计算电容器的耐压值

瞬时值⇒e＝Emsin ωt⇒计算闪光电器的闪光时间等

正弦交流电的有效值⇒E＝Em 2⇒电表的读数及计算电热、电功及保险丝的熔断电流

平均值⇒E＝NΔΦΔt⇒计算通过导体的电荷量

2．理想变压器的基本关系式

(1)功率关系：________

(2)电压关系：________

若n1>n2，为降压变压器；若n1

(3)电流关系：只有一个副线圈时，________．

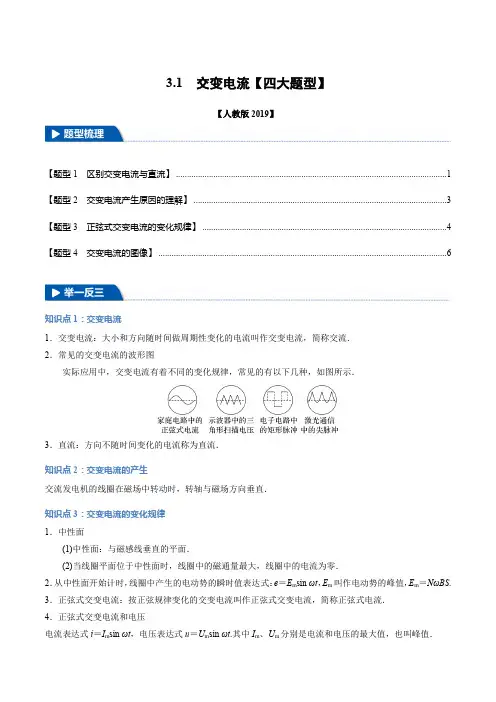

人教版高中物理选择性必修第二册《3.1 交变电流》练习题(解析版)
