人教版初中物理九年级全一册第二十章《电与磁》测试题(含答案)
人教版初中物理九年级全一册第二十章《电与磁》测试题一、单选题
1．如图所示，固定有磁体的小车靠得较近，松手后两车向相反的方向运动.对此现象的分析和认识，正确的是（）
A．松手后两车都运动，是因为两车都有惯性
A B
B．和的磁场在空间的分布是相同的
A B
C．对的排斥力是通过磁场发生的
A B B A
D．对的排斥力与对的排斥力，作用效果相同
2．下列各图中，正确的是
A．向上飞行的足球所受重力的示意图
B．家庭电路的电路图
C．同名磁极周围的磁感应
D．凸透镜对光线的折射
3．下列装置中，利用电磁感应原理工作的是（）
A．电动机
B．话筒
C．电磁继电器
D．扬声器
4．如图所示的几种器件，工作时应用了电磁感应现象的是
A．电铃 B．电风扇
C．风力发电机 D．门吸5．下列说法中正确的是
A．电源是把化学能转化为电能的装置
B．两个轻质小球互相吸引因为它们带同种电荷
C．可高速行驶的磁悬浮列车是利用磁极间相互作用增大与铁轨的摩擦力
D．小磁针能自动指南北方向是因为受到地磁场作用
6．下列关于磁场的描述，正确的是
A．沿磁感线方向，磁场逐渐减弱
B．磁铁能产生磁场，电流也能产生磁场
C．磁体周围的磁感线是从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
7．直流电动机的原理是
A．电流的热效应B．电流的磁效应
C．磁场对通电导体的作用D．以上答案均不对
8．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。
下图中与充电鞋垫的工作原理相同的是（）
A．B．
C．D．
9．下列说法中正确的是
A．磁感线是磁场中真实存在的一些曲线
B．磁体周围的磁感线从磁体的N极出发，回到磁体的S极
C．发电机是根据磁场对通电导线有作用力的现象制成的
D．电动机是根据电磁感应现象制成的
10．甲、乙为两个条形磁铁的两个磁极，根据图中的小磁针静止时的指向，可以判断
A．甲是N极，乙是S极 B．甲、乙都是N极
C．甲、乙都是S极 D．甲是S极，乙是N极
二、多选题
11．下列关于物理概念的说法中，错误的有
A．发声体的振幅越大，音调越高
B．光从空气斜射入水中时，折射角小于入射角
C．用电器消耗的电能越多，它的电功率就越大
D．磁场的基本性质是它对放入其中的物体有力的作用
12．如图所示，是模仿中国科技馆展品组装的实验装置。
甲、乙两线圈用导线连接起来，构成回路并分别放入两个“U”磁体产生的磁场中；当让甲线圈在磁场中做切割磁感线运动时，乙线圈也随之运动。
关于这个现象，下列说法中正确的是
A．甲线圈运动时产生的现象可用发电机的工作原理解释
B．乙线圈运动时产生的现象可用发电机的工作原理解释
C．甲线圈运动过程中是电能转化为机械能
D．乙线圈运动过程中是电能转化为机械能
13．下列物理概念正确的是
A．一切导体的周围都存在磁场
B．磁场对放入其中的物体会产生力的作用
C．奥斯特实验表明，通电导体周围存在磁场
D．通电导体在磁场中会受到力的作用
14．如图所示是电磁学中的一个实验场景，关于它的说法，下列正确的是
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．改变导线中的电流方向，小磁针偏转方向不变
D．若图中导线无电流，小磁针N极将指向地理的北极
三、实验题
15．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆
的导线）在大铁钉上绕若干砸，制成简单的电磁铁，如下面图甲、乙、丙、丁所示为实验中观察到的四种情况．
（1）实验中判断电磁铁磁性强弱的方法是：通过电磁铁_____判断电磁铁磁性强弱．这一方法体现了“转换”的思想．
（2）比较图乙和图_____可知：线圈匝数相同时，电流越大，电磁铁的磁性越强．（3）根据实验情况，你还能得出的实验结论是：_____．该实验结论可由图_____验证．16．如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图．
（1）电磁铁磁性的强弱是通过观察________来确定的．
（2）闭合开关后，当滑动变阻器滑片 P 向________（填“a”或“b”）端移动时，电磁铁磁性增强．
（3）在图中，电磁铁的上端是________极（选填“N”或“S”）．
四、计算题
17．如图电磁继电器和热敏电阻R1等组成了恒温箱控制电路，R1处于恒温箱内。
电源电压U＝6V，继电器线圈的电阻可不计。
如图为热敏电阻的R1﹣t图象，且已知在
50～150℃范围内，热敏电阻的阻值随温度的变化规律是：R1×t＝k（常数）；电阻R2是可变电阻。
当线圈中的电流达到20mA时，继电器的衔铁被吸合。
已知此时可变电阻
R2＝225Ω，恒温箱保持60℃恒温。
图中的“交流电源”是恒温箱加热器的电源，它的额定功率是1500W。
（1）60℃时，热敏电阻R1的阻值是多少？
（2）应该把恒温箱的加热器接在A、B端还是C、D端？
（3）根据统计，正常情况下，温度控制箱内的加热器，每天加热50次，每次加热
10min，恒温箱每天消耗电能多少kW•h？
（4）如果要使恒温箱内的温度保持100℃，可变电阻R2的阻值应调为多少？
18．小明家的饮水机具有自动加水和加热两种功能，烧水时，先按一下加水按钮，自吸泵把水从水桶抽到壶内，当壶内水位达到规定容量时，自吸泵自动停止抽水；再按一下加热按钮，加热装置将对壶内的水加热。
如图所示．“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图所示．电磁铁线圈电阻可忽略不计，“饮水机”共安装有2根加热电热丝和一根保温电热丝，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使加热电路断开，保温电路工作。
当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使加热电路闭合．电磁继电器的电源两端电压U=6V，饮水机的参数如表所示已知水的比热容c水=4.2×103 J/（kg· ℃），水的密度ρ水=1.0×103 kg/m3，g取10 N/kg，电热水机的铭牌数据如表.
（1）电磁继电器的接线柱________（M/N）应与家庭电路的火线相连。
（2）如果自吸泵抽水效率为60%，求自吸泵将1.2 L水提升0.5 m消耗的电能_____. （3）加热电路中2根“220V 600W”电热丝的合理连接方式是___________（并联/串联）
（4）为了实现温度控制，饮水机加热电热丝（图中未画出）应该选择接在以下的____。
A．AD端 B．BC端 C．AB端 D．CD端
（5）假设饮水机内水温达到90℃时，温控电路就将电路切换到保温状态，此时滑动变阻器的阻值为__________Ω。
（6）现将滑动变阻器R2的阻值适当调小，则该饮水机的保温范围将比原来____（大/小）.
五、作图题
19．如图所示，画出通电螺线管的N、S极和电源的正、负极。
（______）
20．用笔画线代替导线，把图中的元件连接起来（导线不准交叉），并符合以下要求：①
开关S闭合后，通电螺线管的右端为N极，左端为S极．②滑动变阻器的滑片P向右移动时，电流表示数变大，通电螺线管的磁性增强．
（_______）
参考答案
1．C 2．D 3．B 4．C 5．D 6．B 7．C 8．A 9．B 10．B
11．ACD 12．AD 13．CD 14．ABD
15．吸引大头针的多少丙电流一定时，线圈匝数越多，电磁铁的磁性越强
丁
16．电磁铁吸引铁钉的多少 a S
17．（1）75Ω；（2）A、B端；（3）12.5kW•h。
（4）255Ω。
18．M 10J 并联 C 70 小
19． 20．。
九年级物理第二十章电与磁单元测试题及答案
九年级物理第二十章《电与磁》单元测试题一、选择题(每小题4分，共40分)1．地理的两极和地磁的两极并不重合，最早记述这一现象的人是( )A．沈括B．牛顿C．奥斯特D．法拉第2．如图所示是条形磁体的磁场分布图，下列说法正确的是 ( )A．该条形磁体的左端为N极，右端为S极B．A处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感线是为了研究方便引入的假想曲线3. 如图所示，下列说法中错误的是( )A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极4. 现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快，命中率高等特点，其原理是利用磁场对通电导体的作用．如图中与此工作原理相同的是( )5. 在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2( )A．都是红灯B．都是绿灯C．分别是红灯、绿灯D．分别是绿灯、红灯6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是( )A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流7．如图所示的装置中，当开关S闭合后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向右8．如图是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是( )A．该装置探究的是电动机的原理B．该装置探究的是发动机的原理C．只改变电流方向时，通电导体的受力方向不变D．只改变磁场方向时，通电导体的受力方向不变9．关于下列四幅图的说法正确的是 ( )A．甲图的实验说明磁场能产生电流B．乙图的实验所揭示的原理可制成发电机C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风应用了磁场对电流的作用10．如图为直流电动机的工作原理图．以下相关的分析中正确的是( )A．电动机工作过程中，消耗的电能全部转化为内能B．电动机工作过程中，消耗的电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变二、填空题(每空3分，共42分)11．如图所示，a、b分别为两个条形磁体的某一端磁极，根据图中磁感线的分布，可以判断a、b为________(填“同名”或“异名”)磁极，其中a为________极．12．小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围存在________．该指南针静止后，针尖指南方，则针尖是指南针的________(填“N”或“S”)极．13．探究“通电螺线管的磁场方向”后，小猴总结出一条规则：如图所示，如果电路沿着我右臂弯曲的方向，那么我左手指的那一端就是螺线管的________极，对一个已制好的电磁铁，可以通过____________来控制电磁铁磁性的有无．14．小明连接了如图所示的电路．闭合开关，静止的金属杆向右运动；把电源的正负极对调后，静止的金属杆向左运动．以上实验说明：通电导体在磁场中________________，并且在同一磁场中其方向与____________有关，利用这一原理可以制成________．15．小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是____________，线圈中电流的方向是________(填“变化”或“不变”)的，此过程中________能转化成电能．16．巨磁电阻(GMR)效应是指某些材料的电阻值随外磁场减小而增大的现象．如图所示，闭合开关S1和S2，若要使电流表示数增大，滑动变阻器应向________(填“左”或“右”)移动．此时灯泡的亮度________(填“变暗”“变亮”或“不变”)．三、作图题(4分)17．通电螺线管与磁体A相互吸引．根据图中所提供的信息，标出通电螺线管的N极、磁体A的S极和磁感线的方向．四、实验探究题(14分)18．发电机是如何发电的呢？同学们用如图所示的装置进行探究．(1)当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中_____ ___(填“有”或“无”)电流产生．(2)小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了偏转，就说：“让导体在磁场中运动就可产生电流．”但小芳说：“不一定，还要看导体怎样运动．”为验证猜想，它们继续探究，并把观察到的现象记录如下：分析实验现象后，同学们一致认为小芳的观点是________(填“正确”或“错误”)的，比较第2、3次实验现象发现，产生的电流的方向跟________________有关；比较第3、6序号磁体摆放方向ab运动方向电流计指针偏转情况1N极在上竖直上下运动不偏转2 水平向左运动向右偏转3 水平向右运动向左偏转4N极在下竖直上下运动不偏转5 水平向左运动向左偏转6 水平向右运动向右偏转次实验现象发现，产生的电流的方向还跟________有关．(3)在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在________中做________________运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家________发现．九年级物理第二十章《电与磁》单元测试题答案1．A 2.D 3.D 4.B 5.D 6.B 7.B 8.A 9.C 10.C 11.同名N 12.磁场S 13.N 电路的通断14.受到力的作用电流的方向电动机15.电磁感应变化机械16.左不变17.18.(1)无(2)正确导体的运动方向磁场方向(3)磁场切割磁感线法拉第。

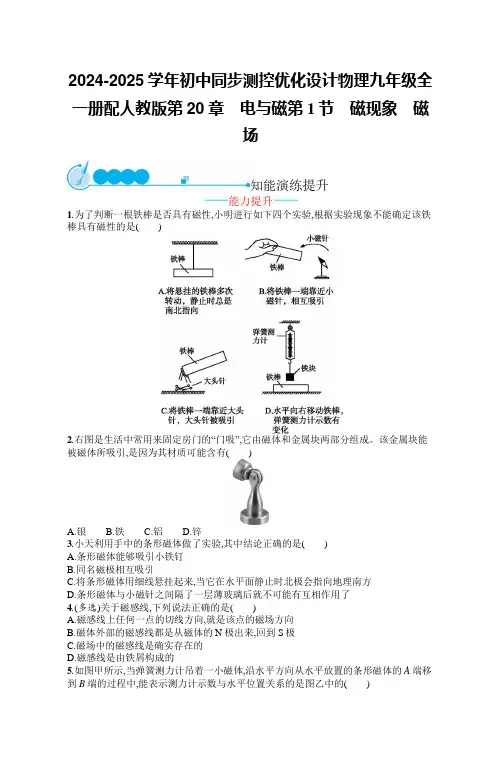

2024-2025学年初中同步测控优化设计物理九年级全一册配人教版第20章 电与磁含答案
2024-2025学年初中同步测控优化设计物理九年级全一册配人教版第20章 电与磁第1节 磁现象 磁场
知能演练提升 能力提升 1.为了判断一根铁棒是否具有磁性,小明进行如下四个实验,根据实验现象不能确定该铁棒具有磁性的是( )
2.右图是生活中常用来固定房门的“门吸”,它由磁体和金属块两部分组成。该金属块能被磁体所吸引,是因为其材质可能含有( )
A.银 B.铁 C.铝 D.锌 3.小天利用手中的条形磁体做了实验,其中结论正确的是( ) A.条形磁体能够吸引小铁钉 B.同名磁极相互吸引 C.将条形磁体用细线悬挂起来,当它在水平面静止时北极会指向地理南方 D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有互相作用了 4.(多选)关于磁感线,下列说法正确的是( ) A.磁感线上任何一点的切线方向,就是该点的磁场方向 B.磁体外部的磁感线都是从磁体的N极出来,回到S极 C.磁场中的磁感线是确实存在的 D.磁感线是由铁屑构成的 5.如图甲所示,当弹簧测力计吊着一小磁体,沿水平方向从水平放置的条形磁体的A端移到B端的过程中,能表示测力计示数与水平位置关系的是图乙中的( ) 甲 乙 6.如图所示,甲、乙两小磁针在一根磁铁附近,下列判断正确的是( )
A.甲小磁针左端是S极,乙小磁针左端是N极 B.甲小磁针左端是N极,乙小磁针左端也是N极 C.甲小磁针左端是S极,乙小磁针左端也是S极 D.甲小磁针左端是N极,乙小磁针左端是S极 7.磁浮列车的速度可达500 km/h,且噪声低、动力消耗少、稳定性高。磁浮列车是在车厢和铁轨上分别安放磁体,并使它们的磁极相互 (选填“排斥”或“吸引”),从而使列车从铁轨上“浮”起来,达到 (选填“减小”或“增大”)阻力的目的。 8.电冰箱门上装有磁性密封条,是利用了 的原理,而磁带和磁卡则利用了它们能够被 的原理。 9.根据图中小磁针N极指向,标出磁体的N极和S极,并画出磁感线的方向。

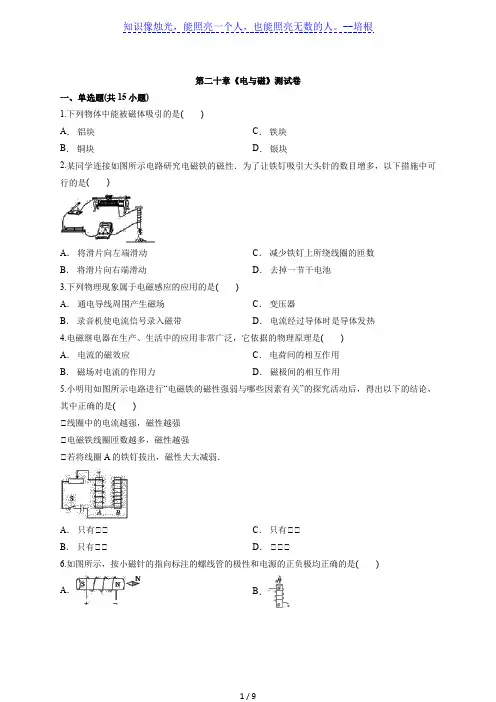

2020年初中物理九年级全一册第二十章《电与磁》测试卷
知识像烛光，能照亮一个人，也能照亮无数的人。
--培根第二十章《电与磁》测试卷一、单选题(共15小题)1.下列物体中能被磁体吸引的是( )A ． 铝块B ． 铜块C ． 铁块D ． 银块2.某同学连接如图所示电路研究电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是( )A ． 将滑片向左端滑动B ． 将滑片向右端滑动C ． 减少铁钉上所绕线圈的匝数D ． 去掉一节干电池 3.下列物理现象属于电磁感应的应用的是( )A ． 通电导线周围产生磁场B ． 录音机使电流信号录入磁带C ． 变压器D ． 电流经过导体时是导体发热4.电磁继电器在生产、生活中的应用非常广泛，它依据的物理原理是( )A ． 电流的磁效应B ． 磁场对电流的作用力C ． 电荷间的相互作用D ． 磁极间的相互作用5.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是( )①线圈中的电流越强，磁性越强①电磁铁线圈匝数越多，磁性越强①若将线圈A 的铁钉拔出，磁性大大减弱．A ． 只有①①B ． 只有①①C ． 只有①①D ． ①①①6.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A ．B ．C ．D ．7.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A 处时( )A ． 红灯亮，绿灯灭B ． 红灯灭，绿灯亮C ． 红灯亮，绿灯亮D ． 红灯灭，绿灯灭8.探究“通电导体在磁场中的受力方向与哪些因素有关”时，小明同学做了如图所示的实验，图中AB 表示闭合电路中的直导线，导线上的箭头方向表示电流方向，F 表示导线的受力方向，N 、S 表示蹄形磁铁的两极．以下是小明通过实验得出的判断：①甲、乙实验表明，通电导体在磁场中受力方向与电流方向有关；①甲、丙实验表明，通电导体在磁场中受力方向与磁场方向有关；①乙、丙实验表明，通电导体在磁场中受力方向与磁场方向有关．则上述判断中( )A ． 只有①正确B ． 只有①正确C ． ①①正确D ． ①①正确 9.小明用一节五号电池给扬声器通电，她将( )A ． 听不到声音B ． 听到一声响声C ． 听到扬声器不断发出声音D ． 看到纸盆不断往复运动10.如图所示，在蹄形磁体的磁场中放置一根导体AB ，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是( )A ． 将接在电流表上的两根线对调 B.让导体在磁场中静止，换用磁性更强的永磁体 C ． 将磁体沿左右方向运动D ． 将导体换成更粗的11.如图，“○”表示闭合电路的一部分导体横截面示意图，导体a 怎样运动时，才会产生感应电流( )A ． 左右运动B ． 上下运动C ． 静止不动D ． 垂直于纸面向里外运动12.如图所示的装置中，能使小量程电流表指针偏转的情况是( )A ． 使导体棒AB 上下运动B ． 使导体棒AB 左右运动C ． 使导体棒AB 前后运动D ． 使导体棒AB 静止不动 13.扬声器发出悠扬的声音是将( )A ． 声信号转化为电信号B ． 电信号转化为声信号C ． 电信号进行放大D ． 声信号进行放大14.一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后( )A ． 两极所受的力是平衡力，所以不会发生转动B ． 两极所受的力方向相反，所以会持续转动C ． 只有N 极受力，会发生转动，最终静止时N 极所指方向水平向右D ． 两极所受的力方向相反，会发生转动，最终静止时N 极所指方向水平向右15.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会( )A ． 相互靠近B ． 相互远离C．落下D．静止不动二、填空题(共3小题)16.如图所示，通电螺线管的a端是____极，小磁针的b端是____极．17.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．18.如图所示的实验装置是研究________现象的．某同学在做这一实验时，他将磁铁的N、S极对调，然后观察导体的运动情况，其目的是研究________________，他要研究导体受力方向与电流方向的关系，应保持________方向不变，改变________方向，观察________得出结论．三、实验题(共3小题)19.如图所示是研究“影响电磁铁磁性强弱因素”的装置图，通过观察指针B的偏转角度的大小来判断电磁铁的磁性强弱．(1)指针下方的物体A应是______(选填“铁”“铝”或“塑料”)材料制成的．(2)当开关闭合后，电磁铁的右端为______极．(3)当导线a由接线柱1改为与接线柱2相连时，闭合开关后，可发现指针B偏转角度将会______(选填“变大”或“变小”)．20.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．21.下面是小明探究“导体在磁场中运动时产生感应电流条件”的实验过程．(1)步骤一：导体水平左右运动，如图甲所示，灵敏电流计指针________；(2)步骤二：导体竖直上下运动，如图乙所示，灵敏电流计指针不偏转，这是因为________；(3)步骤三：导体水平左右运动，如图丙所示，灵敏电流计指针偏转，电路中有电流产生．综合上面实验现象，可以得出感应电流产生的条件是：________________________.答案解析1.【答案】C【解析】磁性是指能够吸引铁、钴、镍等物质的性质．铝、铜、银不在此范围中，故能被磁体吸引的是铁块．2.【答案】B【解析】A、将滑片向左端滑动，滑动变阻器接入电阻变大，由欧姆定律可知电路中电流将减小，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；B、当滑片向右移动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流将增大，则螺线管的磁性增加，故吸引大头针的数目将增加，符合题意；C、减少铁钉上所绕线圈的匝数，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；D、去掉一节干电池后，电路中的电流减小，则螺线管的磁性减弱，故吸引大头针的数目将减少，不符合题意；3.【答案】C【解析】A、导线通电后，其下方的小磁针受到磁场的作用力而发生偏转，说明电流能产生磁场，是电流的磁效应现象，不是电磁感应现象．故A错误．B、录音机使电流信号录入磁带，是电流的磁效应，不是电磁感应现象．故B错误．C、变压器是利用互感现象发明，利用了电磁感应现象．故C正确．D、电流经过导体时是导体发热，这是电流的热效应，不是电磁感应现象．故D错误．4.【答案】A【解析】电磁继电器的主要部件是电磁铁，通电后具有磁性，把衔铁吸下，使工作电路接通，起到控制作用，是利用电流的磁效应来工作的．5.【答案】D【解析】①电磁铁的铁芯和线圈匝数一定时，线圈中的电流越强，磁性越强，符合题意．①在电流和铁芯一定时，电磁铁线圈匝数越多，磁性越强，符合题意．①电磁铁是线圈磁场和被磁化的铁芯共存作用形成的一个磁场，若将线圈A的铁钉拔出，磁性大大减弱，符合题意．6.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；7.【答案】A【解析】当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．8.【答案】C【解析】：①甲、乙两次实验中，磁场方向相同，电流方向改变，导体在磁场中受力的方向也改变，说明二者有关，是正确的；①图甲、丙中，电流方向相同，磁场方向改变，导体在磁场中受力的方向也改变，说明二者有关，是正确的；①图乙、丙中，磁场方向与电流方向均不相同，而导体受力方向不变，不能说明导体在磁场中受力方向与电流方向或磁场方向的关系，是错误的；9.【答案】B【解析】用一节五号电池给扬声器通电时，由于电池所提供的电流是直流电，所以当给线圈通电时，通电线圈就会在磁场中受到力的作用，即此时线圈会振动，从而产生一声响声，但由于该电流的强弱和方向不发生改变，所以通电线圈不会再受到相反的力的作用而振动，故不能再产生声音．10.【答案】C【解析】A、将接在电流表上的两根线对调不会影响电流的大小与方向，人是显示的指针偏转会有不同，故不合题意；B、让导体在磁场中静止，即使换用磁性更强的永磁体，电路中也不会产生电流，故不合题意；C、将磁体沿左右方向运动，符合闭合电路的一部分导体，在磁场中做切割磁感线运动，所以会有感应电流产生，故符合题意；D、换用更粗的导体，而不是去切割磁感线，导体中是不会有感应电流产生的，故不合题意．11.【答案】A【解析】由感应电流产生的条件可知：闭合电路的导体必须做切割磁感线运动，BCD都没有切割磁感线，因此不会产生感应电流；而A导体运动方向能够切割感线，故有感应电流产生．12.【答案】A【解析】电磁感应的条件：闭合回路中的部分导体做切割磁感线的运动．要产生感应电流应让导体切割磁感线，即导体棒上下运动．13.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置．它主要由固定的永久磁体、线圈和锥形纸盆构成．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．14.【答案】D【解析】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．15.【答案】C【解析】当两个磁体异名磁极接触合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱知，铁钉由于重力作用会掉下来．16.【答案】S S【解析】根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的a端为S极，b 端为N极．当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的a端为N极，b端为S极．故答案如下图所示：17.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．18.【答案】通电导体在磁场中受力通电导体受力方向和磁场方向是否有关磁场电流导体的运动方向【解析】图示的实验装置中，有电源，通电导体在磁场中，研究通电导体在磁场中受力情况．某同学在做这一实验时，将磁铁的N、S极对调，电流方向不变，其目的是研究通电导体受力方向和磁场方向是否有关；他要研究导体受力方向与电流方向的关系，应保持磁场方向不变，改变通过导体的电流方向，观察导体的运动方向，从而得出结论．19.【答案】(1)铁(2)S(南)(3)变小【解析】(1)磁铁具有吸引铁钴镍等物质．物体A由铁质材料制成；(2)伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指指向螺旋管的N极．判断螺旋管的左端是N极，则右端是S极；(3)在电流不变，铁芯不变时，线圈的匝数越多，电磁铁的磁性越强，使指针偏转的角度更大；当导线a由接线柱1改为Y与接线柱2相连时，接入电路的匝数变少，电磁铁的磁性变弱，指针B 偏转角度将会变小．20.【答案】(1)显示磁场方向(2)通电螺线管外部磁场方向；电流方向【解析】(1)因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．21.【答案】(1)不偏转(2)导体没有做切割磁感线运动(3)闭合电路的一部分导体在磁场中做切割磁感线运动【解析】(1)导体水平左右运动，如图甲所示，电流计指针不偏转，因为开关没有闭合；(2)导体竖直上下运动，如图乙所示，电流计指针不发生偏转，因为导体没有做切割磁感线运动；(3)导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生；由此可得出，感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流．。
人教版九年级下物理第二十章电与磁检测题(含答案)
第二十章 电与磁 检测题（时间：45分钟 满分：100分）一、单项选择题（本大题共10小题，每小题2分，共20分。
下列每小题给出的四个选项中，只有一项最符合题意）1. 世界上第一个证实电与磁之间联系的物理事实是（ ）A.磁化现象B.地磁场的发现C.奥斯特实验D.电磁感应现象2.下列四幅图中，通电螺线管的极性标注正确的是（ ）3. 如图2所示，当开关S 闭合时，通电螺线管周围的小磁针指向不正确的是( )A. B. C. D.4. 如图3所示，闭合开关S ，当滑动变阻器的滑片向左移动时，电磁铁（ ）A.端是N 极，磁性减弱B.端是S 极，磁性增强C.端是S 极，磁性减弱D.端是N 极，磁性增强5. 小明感觉自己的玩具电动车运动得太慢，总想提高电动机的转速，下面的做法不一定使电动机转速加快的是（ ）A.增加电源电压B.减少线圈匝数C.换用磁性更强的磁极D.提高电压和增强磁场图3图2图16.在图4所示的实验装置图中，能够说明电磁感应现象的是（ ）7. 同学们做实验的装置如图5所示, 闭合开关, 先将导体水平用力向右移动，导体也随之运动起来，则在以上的实验中下列说法正确的是（ ）A.实验装置中的甲装置运用的原理是电磁感应现象B.实验装置中的甲装置把电能转化为机械能C.实验装置中的乙装置产生的现象在生活中的应用是发电机D.若将导体水平用力向左移动, 导体的运动方向不变8. 电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图6所示，为保护电阻，为压敏电阻，其阻值随压力增大而减小。
下列说法正确的是（ ）A.电磁铁是根据电磁感应原理制成的B.工作时，电磁铁的上端为S 极C.超载时，电磁铁的磁性减弱D.正常情况下（未超载时），K 与B 接触9. 小金设计了一个如图7所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
《第二十章 电与磁》测试卷单元测试课件2022-2023学年人教版九年级物理全一册
(2)小梅至今对这个实验的下列过程记忆犹新: ①ab棒静止悬挂，闭合开关，灵敏电流计的指针 不会_ (选填“会”或“不会”)偏转; ②闭合开关，使ab棒 水平左右 (选填“竖直上下”或 “水平左右”)运动，可看到灵敏电流计的指针发生偏转， 此过程中，主要将机械能转化为 电 能; ③整理器材时未断开开关，先水平向左撤去蹄形磁铁(ab棒 不动)，则灵敏电流计的指针 会 (选填“会”或“不会”) 偏转.
18.如图所示的直流电动机模型，把线圈两端导线的漆按图中 方法刮去，通电后线圈能否连续转动？ 能 .如果通过线圈 的电流变大，线圈的转动速度将变 大 .如果改变线圈中的 电流方向，线圈的转动方向将 改变 .
三、作图题(本大题2小题，共6分)
19.(3分)根据磁感线的方向，在图中标出小磁针的N极以及
2.如图所示的磁体，其两极间磁感线的画法正确的是( B )
A
B
C
D
3.如图所示是奥斯特实验的示意图，下列分析正确的是( A )
A.通电导线产生的磁场对小磁针有力的作用 B.通电导线周围的磁场方向与电流方向无关 C.移去小磁针后的通电导线周围不存在磁场 D.小磁针的指向决定了通电导线周围磁场的方向
2023年九年级物理单元测试课件PPT ★★
《第二十章 电与磁》测试卷
一、单项选择题(本大题9小题，每题3分，共27分) 1.下列有关磁场和磁感线的说法错误的是( A ) A.磁体周围的磁感线是真实存在的 B.磁感线是为了描述磁场而虚拟的带箭头的封闭曲线 C.通电导体周围存在着磁场，磁场的强弱与电流大小有关 D.磁感线总是不会相交的
4.下图中用右手螺旋定则判断通电螺线管的极性，正确的是 (A)

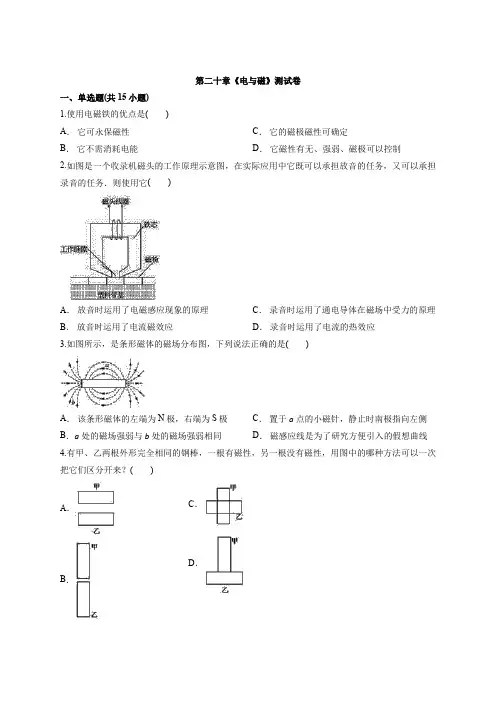

物理九年级全一册第二十章《电与磁》测试卷
第二十章《电与磁》测试卷一、单选题(共15小题)1.使用电磁铁的优点是()A．它可永保磁性B．它不需消耗电能C．它的磁极磁性可确定D．它磁性有无、强弱、磁极可以控制2.如图是一个收录机磁头的工作原理示意图，在实际应用中它既可以承担放音的任务，又可以承担录音的任务．则使用它()A．放音时运用了电磁感应现象的原理B．放音时运用了电流磁效应C．录音时运用了通电导体在磁场中受力的原理D．录音时运用了电流的热效应3.如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线4.有甲、乙两根外形完全相同的钢棒，一根有磁性，另一根没有磁性，用图中的哪种方法可以一次把它们区分开来？()A．B．C．D．5.物理学中，磁化就是指( )A ． 电流的磁效应B ． 磁极之间的相互作用C ． 磁铁能吸引铁等物质的性质D ． 原来没有磁性的物体得到磁性的过程6.电动机的工作原理是( )A ． 电磁感应B ． 电流周围存在磁场C ． 磁场对通电导线的作用D ． 同名磁极互相排斥 7.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是( )①线圈中的电流越强，磁性越强①电磁铁线圈匝数越多，磁性越强①若将线圈A 的铁钉拔出，磁性大大减弱．A ． 只有①①B ． 只有①①C ． 只有①①D ． ①①①8.如图所示是扬声器(喇叭)的结构图．当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是( )A ． 扬声器工作时是将机械能转化为电能B ． 扬声器的工作原理是通电线圈在磁场中受力运动C ． 扬声器中的永久磁体不会对线圈有作用力D ． 扬声器的工作原理与发电机的工作原理相同9.如图所示，可以使电流表G 指针发生偏转的情况是( )A ． 开关断开，导体ab 竖直向下运动B ． 开关断开，导体ab 垂直纸面向外运动C ． 开关闭合，导体ab 竖直向上运动D ． 开关闭合，导体ab 垂直纸面向纸内运动 10.关于通电导线在磁场里受力方向的说法错误的是( )A ． 改变导线中的电流方向，导线的受力方向会发生改变B ． 同时改变电流方向和磁场方向，导线受力方向一定改变C ． 改变磁场的方向，通电导线受力方向会发生改变D ． 同时改变电流方向和磁场方向，导线受力方向一定不改变11.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( ) A ． 一定互相吸引B ． 一定互相排斥C ． 可能无磁力的作用D ． 可能互相吸引，也可能排斥12.信鸽有惊人的远距离辨认方向的本领，人们对信鸽有高超认路本领提出猜想如下：科学家们曾做过这样一个实验：把几只训练有素的信鸽分成两组，在一组信鸽的翅膀下各挂一块小磁铁，而在另一组信鸽的翅膀下各挂一块大小相同的铜块，然后把它们带到离鸽舍一定距离的地方放飞，结果挂铜块的信鸽飞回鸽舍，而挂着磁铁的信鸽却全部飞散了，科学家的实验支持了上述哪些猜想( )A ． 信鸽对地形地貌有极强的记忆力B ． 信鸽能发射并接收某种超声波C ． 信鸽体内有某种磁性物质，借助地磁场辨别方向D ． 信鸽能发射并接收某种次声波13.多地已建成了如图所示的风力发电机，下列相关说法中，不正确的是( )A ． 风力发电机是利用电磁感应原理工作的B ． 能量转化过程为：风能→叶片的机械能→电能C ． 风力发电机是由转子和定子组成的D．通过导线向电网输电时，金属导体中的电流是由正电荷定向移动形成的14.关于电动机和发电机，下列说法正确的是()A．发电机是利用通电线圈在磁场中转动的原理制成的B．电动机是利用电磁感应原理工作的C．电动机工作时电能转化为机械能D．发电机工作时电能转化为机械能15.下列四个实验，能说明发电机原理的是()A．B．C．D．二、填空题(共3小题)16.把一根细钢棒放在一个条形磁体的N极附近，如图所示，于是小钢棒被____了，那么钢棒远离N极的磁极是____极．17.1820年4月的一天，奥斯特讲课时突发奇想，在沿________方向的导线下方放置一枚小磁针，保证导线和小磁针能________放置进行实验，接通电源后发现小磁针明显偏转．随后奥斯特花了三个月时间，做了60多个实验证明电流的确能使磁针偏转，这种现象称为________．奥斯特的发现，拉开了研究电磁间本质联系的序幕．18.电磁铁是一个带有________的螺线管，________时有磁性，________时无磁性．三、实验题(共3小题)19.在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针．为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转．带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点．这时．老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转．(1)磁化后．这枚缝衣针的针尖是________极．(填“S”或“N”)(2)在课堂实验中，电阻丝中通过的电流大小为________安．(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是________(填“A”或“B”)A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转．20.小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：(1)提出问题：__________(2)建立假设：①可能是磁铁对钨有吸引作用；①可能是…(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引．(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是______________．21.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向．此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，此现象说明______________．答案解析1.【答案】D【解析】AC、它的磁性可有可无，磁性的强弱和磁极方向可以改变，故CA错误；B、电磁铁只有给它通电它才有磁性，需要消耗电能，故B错误；D、磁性有无可以通过通断电来控制；磁性强弱可以通过改变电流大小、线圈匝数来控制；磁极方向可以通过改变电流方向来控制，故D正确；2.【答案】A【解析】放音的主要原理磁生电，所以是电磁感应现象，录音过程是线圈中有变化的电流，产生变化的磁场，再磁化磁粉的过程，其中电流的磁效应是最主要的原理．故A正确．3.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．4.【答案】D【解析】条形磁铁的磁极在棒的两端，棒中间是没有磁性的，但选项C无论谁带磁性两铁棒均是吸引的，故没有办法确定棒是否有磁性；在选项A、B中，甲、乙两棒各有顶端相互接触，根据力的作用是相互的，因此也无法确定哪个棒的顶端有磁性．选项D用甲棒顶端接触乙棒的中间，如果吸引，说明甲棒顶端是磁极，甲是条形磁铁，乙是没有磁性的钢棒；如果不吸引，说明甲棒没有磁性，乙棒就是条形磁铁．5.【答案】D【解析】使原来没有磁性的物体在磁体或电流的作用下获得磁性的过程叫磁化．6.【答案】C【解析】A、根据电磁感应现象制成了发电机，故A错误；B、根据电流周围周围存在着磁场制作了电磁铁，故B错误；C、根据磁场对通电导体的作用制作了电动机，故C正确；D、磁磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相吸引，故D错误．7.【答案】D【解析】①电磁铁的铁芯和线圈匝数一定时，线圈中的电流越强，磁性越强，符合题意．①在电流和铁芯一定时，电磁铁线圈匝数越多，磁性越强，符合题意．①电磁铁是线圈磁场和被磁化的铁芯共存作用形成的一个磁场，若将线圈A的铁钉拔出，磁性大大减弱，符合题意．8.【答案】B【解析】A、动圈式扬声器在工作过程中消耗了电能，把电能转化为机械能，故A错误；B、动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理，故B正确；C、当线圈中有电流通过时，扬声器中的永久磁体会对线圈有作用力，故C错误；D、发电机的制作原理是电磁感应，而扬声器的工作原理是磁场对电流有力的作用，故D错误．9.【答案】D【解析】产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，本题图中也看出是闭合电路的一部分导体在磁场中了，磁感线方向是竖直向上的．AB、开关S断开，电路不是通路，无论将导体怎样移动，所以不能产生感应电流．故AB错误．C、开关S闭合，将导体ab向上运动，运动方向与磁感线方向平行，导体没有切割磁感线，所以不会产生感应电流，故C错误．D、开关S闭合，导线ab从纸外向纸里运动，导体切割磁感线，会产生感应电流．故D正确．10.【答案】B【解析】通电导线在磁场中受力与磁场方向和电流方向有关系．当电流方向和磁场方向有一个改变时，通电导线的受力方向将会发生改变，所以A、C说法正确，不符合题意；但电流方向和磁场方向同时改变时，通电导线的受力方向将不发生变化，所以B说法错误，符合题意，D说法正确，不符合题意．11.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．12.【答案】C【解析】由题意知，两组信鸽所不同的仅是一组信鸽的翅膀下各缚一块小磁铁而在另一组信鸽的翅膀下各缚一块大小相同的铜块，结果大部分缚铜块的信鸽飞回到鸽舍，而缚着磁铁的信鸽却全部飞散了，由此可见，小磁铁产生的磁场干扰了信鸽的飞行方向．这说明鸽子体内有某种磁性物质，它能借助地磁场辨别方向．13.【答案】D【解析】A、风力发电机是利用电磁感应原理工作的，故A正确；B、内力发电机工作时，风能先转化为叶片的机械能，再转化为电能，故B正确；C、风力发电机是由转子和定子组成的，由二者相对运动，使线圈切割磁感线产生电流，故C正确；D、金属导体中是自由电子进行定向移动，所以通过导线向电网输电时，金属导体中的电流是由负电荷定向移动形成的，故D错误．14.【答案】C【解析】A、发电机的原理是“电磁感应”，故A错误；B、电动机的原理是“通电线圈在磁场中受力转动”，故B错误；C、电动机是在接通电源后靠转子转动来工作的，这一过程电能转化成了机械能，故C正确；D、发电机是转子做切割磁感线运动而产生电流，这一过程是机械能转化为电能，故D错误．15.【答案】B【解析】A、小磁针发生偏转，探究的是电流的磁效应，故A错误；B、在该装置中，只要导体棒ab做切割磁感线运动，在电路中就会产生电流，即是电磁感应现象，故发电机就是利用该原理制成的，故B正确；C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；D、磁铁吸引小磁针，探究时磁极间的相互作用规律，故D错误．16.【答案】磁化N【解析】钢棒没有磁性，放在条形磁体附近，被磁化，磁化后钢棒的右端是S极，左端是N极．17.【答案】电流平行电流的磁效应【解析】在奥斯特实验中，开关闭合时，即当导线中有电流通过时，发现导线下面的小磁针发生偏转，说明通电导体周围存在着磁场；奥斯特讲课时突发奇想，在沿电流方向的导线下方放置一枚小磁针，保证导线和小磁针能平行放置进行试验，接通电源后发现小磁针明显偏转，电流的确能使磁针偏转，这种现象称为电流的磁效应；18.【答案】铁芯通电断电【解析】电磁铁是一个带有铁芯的螺线管，通电时有磁性，断电时无磁性．19.【答案】(1)S(2)0.2(3)B【解析】(1)缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极．(2)由欧姆定律公式可得I＝＝＝0.2 A.(3)台灯导线中的电流为：I灯＝＝≈0.27 A；电阻线中的电流为：I阻＝＝＝0.2 A.电阻线中的电流与台灯导线中的电流大小相差不大，所以台灯线不能使缝衣针偏转不是由于电流太小引起的，其真正的原因是，台灯是交流电，并行的导线中瞬间的电流方向是相反的，因此产生的磁场相互抵消，因而不会使缝衣针发生偏转．说法B可以否定．20.【答案】(1)灯泡内的钨丝为什么会晃动？(灯泡内的钨丝晃动的原因是什么？)(4)磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)．【解析】(1)通过分析题目中的结论我们可以得出，本实验要探究的是灯泡内的钨丝为什么会晃动？(4)通过比较磁铁对钨丝无力的作用说明磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)21.【答案】指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关【解析】因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；为了探究结果更精确，小磁针应多放一些，把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．。
(含答案)九年级物理人教版全一册课时练第20章《20.2电生磁》
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！课时练20.2电生磁一、选择题1．下面所做的验证性实验中，不正确的是()A．在圆盘上间隔涂上红、蓝、绿等色，旋转后圆盘呈白色，说明白光是由色光组成的B．在冷水、热水中各加入一滴墨水，发现热水变色快，说明分子热运动温度有关C．将磁体靠近通电的灯泡，发现灯丝抖动，说明通电导体在磁场中受到力的作用D．从滑梯上滑下时臀部有灼热感，说明热传递可以改变物体的内能2．关于电流的磁场，下列说法中正确的是（）A．导线中有电流通过，导体周围立即产生磁场B．导线中有电流通过，导体周围稍后产生磁场C．电流产生的磁场方向与电流方向相同D．将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似3．关于如图所示的电磁现象，下列表述中正确的是A．甲图中的实验说明磁极间的相互作用，同名磁极相互吸引B．乙图中的实验可以用来说明发电机的工作原理C．丙图中的电铃工作时，是利用了电流的磁效应D．丁图中可以根据铁屑在磁体周围的分布情况判断该磁体周围各点的磁场方向4．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极5．如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是()A．小磁针左端为N极B．通电螺线管的左端为N极C．将电源正负极对调后螺线管南北极也对调D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强6．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。
2020年人教版初中物理九年级全一册第二十章《电与磁》测试卷
第二十章《电与磁》测试卷一、单选题(共15小题)1.对于如图所示的实验，下列说法正确的是()A．这是法拉第的电磁感应实验B．甲、丙对比可说明通电导体周围存在磁场C．本实验揭示了电生磁现象D．图乙断电后，小磁针的N极将会指向地球地磁的北极2.如图所示是研究“通电螺线管周围的磁场”时拍摄的照片，若改变螺线管中电流的方向，则()A．通电螺线管周围的铁屑分布状态不变，磁场的方向改变B．通电螺线管周围的铁屑分布状态不变，磁场的方向不变C．通电螺线管周围的铁屑分布状态、磁场的方向均不变D．通电螺线管周围的铁屑分布状态、磁场的方向均改变3.如图所示的通电螺线管的N、S极标注正确的是()A．B．C．D．4.磁体在其周围可以产生磁场，通电通体在其周围可以产生磁场，通电螺线管在其周围可以产生磁场．以下哪一组物体都可以在其周围产生磁场()A．导体、电池B．因摩擦而带电的笔杆、发光的灯泡C．地球、发光的灯泡D．条形磁体、电池5.电磁学的基本现象和规律在生产生活中有着广泛的应用．下列哪些电器件在工作时，不是应用电磁感应现象的是()A．干电池B．电磁炉C．动圈式话筒D．水力发电机6.小芳学了电磁感应现象后，用图所示的实验装置来验证．图中ab是一根导线，闭合开关，把ab 迅速向左移动时，看不出电流表指针偏转．对此，小芳做了如下分析，其中正确的是()A．感应电流太小，无法使电流表指针偏转B．导线移动速度太快，应缓慢移动C．应把ab改为向右运动D．应把ab改为上下运动7.电流大小和方向周期性变化的电流叫交流电，我国家庭电路交流电的频率是() A．36 HzB．50 HzC．100 HzD．220 Hz8.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针()A．可以磁化，且磁化后A端为S极B．可以磁化，且磁化后A端为N极C．可以磁化，但不能确定A端的磁极D．不能被磁化，所以不会出现磁极9.两个钢棒靠近时相互吸引，那么()A．两个都具有磁性B．只有一个有磁性C．至少一个有磁性D．没有具体说明，无法判断10.如图所示，利用电磁继电器控制电动机工作，下列说法正确的是()A．开关S断开时，电动机A、B都不工作B．开关S闭合时，电动机A、B都工作C．开关S闭合时，只有电动机B工作D．开关S闭合时，只有电动机A工作11.如果将两根磁棒的磁极互相靠近时，它们是互相推斥，则互相靠近的磁极()A．一定是N极B．一定是S极C．一定是同名磁极D．一定是异名磁极12.下面说法中错误的是()A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性13.小辉同学在做了书本上的实验“装配直流电动机模型”后，制作了如图所示的直流电动机模型，他用回形针做成两个支架，分别与电池的两极相连；用漆包线(铜丝表面涂有一层很薄的绝缘的油漆制成的)绕一个矩形线圈，以线圈两端的引线为轴，将线圈放在支架上，磁体放在线圈下，闭合开关且用手轻推一下线圈，线圈就会不停地转动起来．下列关于如何刮去线圈两端引线(轴)上的漆皮的说法正确的是()A．两端引线上的漆皮都要全部刮去B．一端引线上的漆皮要全部刮去，另一端只刮去半周漆皮C．一端刮去上半周的漆皮，另一端刮去下半周漆皮D．两端引线上的漆皮都不能刮去14.如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时()A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮15.两根钢条相互靠近时，能自动吸引，则()A．两钢条均为磁铁B．一根是磁铁，另一根一定不是磁铁C．两根钢条都不是磁铁D．一根为磁铁，另一根可能为磁铁二、填空题(共3小题)16.如图是小华同学自制的“小小电动机”，接通电路后，线圈开始转动，小华发现当________或____________时，线圈转动方向就会与原来相反．直流电动机中，换向器的作用是当线圈转到________位置时，就能改变线圈中________的方向，使线圈可以不停地转动下去．17.磁体周围存在着________，指南针能够指南北，是因为它受到了________的作用．请列举生活中应用磁体的一个实例________．18.通电线圈在磁场中受到力的作用而转动．根据这个原理人们制造了______．三、实验题(共3小题)19.如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱“的实验电路图．(1)要改变电磁铁线圈中的电流大小，可通过____________来实现；要判断电磁铁的磁性强弱，可观察________________________来确定．(2)下表是该组同学所做实验的记录：①比较实验中的1、2、3(或4、5、6)，可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的______________________；①比较实验中的____________________，可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数越多，电磁铁的磁性越强；(3)在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱还与什么有关？你对此猜想是：__________________________.20.在学习了电和磁的知识后．小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针．在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经键磁化成了一枚小磁针．为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置．结果发现缝衣针并未发生偏转．带着疑问，小杰在科学课堂上与大家展开讨论．结果出现了两种不同观点．这时．老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转．(1)磁化后．这枚缝衣针的针尖是________极．(填“S”或“N”)(2)在课堂实验中，电阻丝中通过的电流大小为________安．(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是________(填“A”或“B”)A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转．21.课堂上，老师做了如图所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来．(1)实验现象说明______________有力的作用．____________机就是利用这种现象制成的．(2)判断“有力的作用”的依据是________．A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________．答案解析1.【答案】C【解析】A、由实验电路可知为奥斯特的电流磁效应实验，故A错误；B、甲丙两图电流方向不同，小磁针的偏转方向不同，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关，故B错误；C、本实验揭示了电生磁现象，故C正确；D、断电后，根据异名磁极相互吸引，小磁针的N极会指向地磁场的南极，故D错误．2.【答案】A【解析】由课本基础知识可知，通电螺线管的磁极是由通过它的电流方向和线圈绕向来确定的，对于绕向固定的螺线管，其磁极是由电流方向来决定的．所以当电流方向改变时，其磁场方向也随之改变，但通电螺线管周围的铁屑分布状态不变．3.【答案】C【解析】A、电流由螺旋管的右端流入，由安培定则可知，螺旋管的左端为N极，故A正确，不符合题意．B、电流由螺旋管的左端流入，由安培定则可知，螺旋管的右端为N极，故B错误，不符合题意．C、电流由螺旋管的左端流入，由安培定则可知，螺旋管的左端为N极，故C正确，符合题意．D、电流由螺旋管的右端流入，由安培定则可知，螺旋管的右端为N极，故D错误，不符合题意．4.【答案】C【解析】A、导体、电池没有电流通过，周围就不会存在磁场．所以A不符合题意．B、因摩擦而带电的笔杆没有电流通过，所以其周围不会存在磁场，所以B不符合题意．C、地球是一个大磁体，所以周围存在磁场，发光的灯泡有电流通过，所以周围存在磁场．C符合题意．D、电池没有电流通过，所以周围不存在磁场．D不符合题意．5.【答案】A【解析】A、干电池是将化学能转化为电能的装置，没有电磁感应现象，故A错误；B、电磁炉是产生变化的电磁场，从而电场力驱使电子高速运动，因而产生热量，是利用电磁感应原理，故B正确；C、动圈式话筒运用线圈切割磁感线，产生感应电动势，出现感应电流，是电磁感应现象，故C正确；D、发电机是将机械能转化为电能，是属于电磁感应现象，故D正确；6.【答案】A【解析】A、本题中产生感应电流的条件都已满足，即有闭合的回路和部分导体的切割磁感线运动，故一定能产生感应电流，观察不到指针偏转的原因，只能是电流太小．故A正确；B、导线移动速度快，更应该产生较为明显的感应电流，故B错误；C、导体向右运动和向左运动结果是相同的，故C错误；D、如将ab改成上下运动，运动方向与磁场平行，不会产生感应电流，故D错误．7.【答案】B【解析】交流电是电流方向周期性改变的电流，我国使用的是正弦式交流电，在一个周期之内电流方向变化两次，频率为50 Hz，周期为0.02 s，即在1 s内电流方向改变100次．8.【答案】B【解析】注意磁铁是吸引钢棒的，摩擦到另一端的时候还处于吸引状态，在外力的作用下依依不舍地离开的，所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极)，于是A 端就是N极．9.【答案】C【解析】因两钢棒相互吸引，则两棒可能都有磁性，并且是异名磁极相对；也可能只有一个有磁性，另一个为磁性材料；故应至少有一个有磁性；10.【答案】C【解析】开关S断开时，控制电路断开，电磁铁无磁性，此时衔铁被弹簧拉起，电动机A所在电路接通，A工作，B不工作，A错误；当开关S闭合时，电磁铁有磁性，吸引衔铁，B所在电路接通，电动机A所在电路断开，电动机B 工作，A不工作，所以BD错误，C正确．11.【答案】C【解析】由磁极的性质知：同名磁极相互排斥，异名磁极相互吸引，将两根磁棒的磁极互相靠近时，它们是互相推斥，则互相靠近的磁极一定是同名磁极．12.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．13.【答案】B【解析】将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用为转动，另一个半周没有电流通过，不受磁场力的作用，利用惯性转动，这样才能使线圈在磁场中持续转动下去，如果两端的漆皮都刮掉，线圈每转过半圈，受力方向发生变化，会来回摆动．14.【答案】A【解析】温度升高时，水银柱上升，与上方金属丝连通，使左侧形成通路，电磁铁中有电流通过电磁铁吸引衔铁，与下面触点接触，与上面触点断开，灯不亮；与下面触点接触，电铃这部分电路接通，电铃发出报警信号．15.【答案】D【解析】磁体除了异名磁极相互吸引外，若是一个磁体去靠近另一磁性材料，也可以相互吸引；故本题中有两种可能：一是两异名磁极相靠近；二是一个为磁体，另一个为磁性材料；16.【答案】电流方向改变磁场方向改变平衡电流【解析】小华同学自制的“小小电动机”，接通电路后，线圈开始转动，小华发现当电流方向改变和磁场方向改变时，线圈转动的方向就会与原来相反．电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向．17.【答案】磁场地磁场指南针【解析】把小磁针拿到一个磁体附近，小磁针就会发生偏转，表明小磁针受到了力的作用，而小磁针并没有和磁体接触，这就说明在磁体周围存在着一种我们看不见、摸不着的物质，正是这种物质对小磁针产生了力的作用，我们把这种物质叫做磁场．地球本身就是一个巨大的磁体，指南针静止时总是一端指南，一端指北，就是因为受到了地磁场的作用．因此人们利用指南针来辨别方向．18.【答案】电动机【解析】通电线圈在磁场中受到力的作用而转动，即通电能动，人们利用这种性质制成了电动机．19.【答案】(1)滑动变阻器滑片的滑动吸引的铁钉数目的多少(2)①电流越大，电磁铁的磁性越强①1和4(或2和5或3和6)(3)电磁铁的磁性强弱可能与线圈内的铁芯大小有关【解析】(1)实验时，移动滑动变阻器的滑片，可以改变电路中的电流大小；通过电磁铁吸引铁钉多少来反映，电磁铁吸引铁钉越多，电磁铁磁性越强，这种方法是转换法．(2)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，电流从0.8A增加到1.5A 时，吸引铁钉的个数由5枚增大到10枚，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；①比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流都为0.8A时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(3)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．①验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．20.【答案】(1)S(2)0.2(3)B【解析】(1)缝衣针被悬挂起之后针尖总是指向南方，所以针尖是南极，即S极．(2)由欧姆定律公式可得I＝＝＝0.2 A.(3)台灯导线中的电流为：I灯＝＝≈0.27 A；电阻线中的电流为：I阻＝＝＝0.2 A.电阻线中的电流与台灯导线中的电流大小相差不大，所以台灯线不能使缝衣针偏转不是由于电流太小引起的，其真正的原因是，台灯是交流电，并行的导线中瞬间的电流方向是相反的，因此产生的磁场相互抵消，因而不会使缝衣针发生偏转．说法B可以否定．21.【答案】(1)磁场对放入其中的电流电动(2)C(3)通电导体在磁场中受力的方向与磁场方向是否有关【解析】(1)导线通电后产生了运动，说明磁场对放入其中的电流有力的作用，人类根据这一现象制成了电动机；(2)判断有力的作用，是根据导线在磁场中受力的作用，而为是改变物体运动状态的原因；故选C(3)将磁极对调后，可以看到导线的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关．。
2023年春学期人教版九年级物理第二十章【电与磁】》单元培优试卷附答案
2023年春学期九年级物理第二十章【电与磁】》单元培优试卷一．选择题1．有两根外形完全相同的钢棒a和b；按图甲放置，手拿住a时，b不会掉下来；按图乙放置，手拿住b 时，a会掉下来。
这说明（）A．钢棒a具有磁性B．钢棒b具有磁性C．钢棒a和b都具有磁性D．钢棒a和b都不具有磁性2．如图弹簧秤下挂一条形磁铁，沿着条形磁铁自左向右水平方向移动时，弹簧秤的示数将（）A．不变B．逐渐增大C．先增大后减小D．先减小后增大3．在探究磁体特点的活动中，小华用条形磁体不接触也能把回形针吸引起来，如图所示，同组的小明说这是因为磁体周围存在磁场，但小华认为小明的说法缺乏证据，为此小明作进一步探究。
下列做法及现象中最能说明磁体周围存在磁场的是（）A．把磁体拿走，回形针掉落下来B．类比“风吹树叶动”现象，说明磁体周围存在像风一样看不见的物质C．把小铁片放在磁体与回形针之间，回形针掉落下来D．把纸片放在磁体与回形针之间，回形针没有掉落下来4．图示为四个“吸”的实例，下列对它们的解释中，错误的是（）A．图中甲，具空吸盘挂钩吸在光流的墙面上：空气甲存在大气压B．图乙中，与头发摩擦过的塑料梳子“吸”起纸屑：梳子与纸屑带有异种电荷C．图丙中，两接触面平滑的铅柱被用力挤压后“吸”在一起：分子间存在引力D．图丁中，底部有磁铁的教具“吸”在含铁的黑板上：磁体具有磁性5．小科在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是（）A．“硬币桥”上左右两端的硬币没有磁性B．“硬币桥”中间磁性最强C．“硬币桥”的搭建利用到了磁化的原理D．两枚硬币相邻的部分是同名磁极6．如图所示，开关闭合，滑动变阻器的滑片位于A端，小铁片被竖直吸在电磁铁的左侧。
若将滑片从A 端移动到中点，则（）A．铁片受到的摩擦力将不变B．小铁片会脱落C．电磁铁的磁性减弱D．电磁铁的左端为N极7．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。
第二十章电与磁单元测试卷2022—2023学年人教版九年级物理全一册
第二十章电与磁单元测试卷一、单选题1．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。
”图中符合上述说法的是（）A．B．C．D．2．在两磁铁旁的小磁针的方向如图所示（小磁针黑色一端是N极），那么a、b两端的磁性应是（）A．a端是N极，b端是S极B．a端是S极，b端是N极C．a、b两端都是N极D．a、b两端都是S极3．关于磁现象，下列说法正确的是（）A．小磁针放入磁场中静止时，N极所指方向为该点的磁场方向B．地球周围存在磁场，所以它周围的磁感线是真实存在的C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．铜、铁、铝和磁体靠近时，都会受到磁力的作用4．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．断开开关，直导线周围磁场不会立即消失D．通电导线周围的磁场方向由小磁针的指向决定5．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响电源D．灯亮，电铃响工作电路控制电路6．如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（）A．电流表示数变小，电压表示数变大，电磁铁磁性减弱B．电流表示数变大，电压表示数变小，电磁铁磁性增强C．电流表示数变小，电压表示数变小，电磁铁磁性减弱D．电流表示数变大，电压表示数变大，电磁铁磁性增强7．2022年6月17日，中国人民解放军海军福建舰（简称福建舰）下水。
福建舰配置电磁弹射和阻拦装置。
电磁弹射是指以电磁力为加速手段，当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。
如图所示，下列装置图能反映电磁弹射原理的是（）A．B．C．D．8．成绩优异的小王常常用音乐填满自己的业余时间，众多乐器中，他独爱电吉他。
