基础、基础连梁与承台梁的区别

基础、基础连梁与承台梁的区别基础梁有三种，一种与筏板组合使用构成梁板式筏形基础，它有主次之分，基础主梁代号为JZL，基础次梁代号为JCL；一种与柱下条形基础翼板组成的有梁式条基，或称条基梁，无主次梁之分，统称基础梁JL；第三种是独立的基础梁，不与任何基础基础构件相关联，一般位于纵横向主轴上，形成格式基础梁，也有的设计在一个主轴方向上设置基础梁。

基础梁端部一般有外伸，也有设计不外伸的。

基础梁是混凝土柱、墙的支座，基础梁端部不存在锚固，只是“收边”，这与上部框架梁不同，框架梁是锚入柱中，柱锚入基础梁内。

一般情况下本体构件的截面要大于关联构件的截面，但基础梁截面并不一定比柱截面大，而是通过在柱位置四边加腋解决梁包柱问题。

基础梁主要承受地基反力，是主要受力构件，与筏板、条基等共同支承上部结构。

基础梁的刚度很大，其尺寸和配筋根据竖向反力值确定。

连梁，顾名思义，主要是连接承台、条基或独基之间的梁（JLL），起平衡作用，协调各承台、独基之间的受力，可以减少基础间沉降差异，二是可用作砖墙的承重基础。

连梁标高位置有三种：一种是顶平，一种底平，第三种位于中间。

《建筑地基基础设计规范》GB5007-2002第 8.5.20中要求基础连梁宜与承台面位于同一标高。

连梁不是主要受力构件，是次受力构件，因为相对于承台和独基，基础连梁的截面尺寸小，配筋率低，只考虑承受自重和底层墙体重量，并将之传给两端绞接支座，所以只要锚入承台或独基内即可，不必贯通。

也不排除有的设计把本属于基础连梁设计成基础主梁，把它作为主受力构件，如平衡柱底弯矩，协调地震时各基础的变形，使基础能共同协调工作。

这时，它不能只锚入承台，而是贯通承台，并配置箍筋，因为它的用途和作用改变了。

一般情况下是没有必要的。

承台梁其实与承台受力原理相同，是狭长承台或称条形承台，是把上面的力均匀地传递给桩基础，其端部构造也与承台相同。

基础梁与承台梁之间仅仅是端部弯折长度有区别。

连梁和框架梁的区别是什么？

一、连梁和框架梁的区别是什么？连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw 的0.1%，且其间距不宜大于200mm。

” 且不是强条的规定。

在施工图审查的过程中发现设计人常犯的错误有：一是把两端与剪力墙相连且跨高比小于5的梁编成了框架梁，而且箍筋有加密区和非加密区，或把跨高比不小于5的梁编成了连梁；二是在连梁的配筋表中不区分连梁的高度和跨高比而笼统的在说明中交待一句“连梁腰筋同剪力墙的水平钢筋”，这时如果连梁中有梁高大于700mm或跨高比不大于2.5而剪力墙墙身配筋率小于0.3%或水平分布筋的直径不大于8mm时，容易违反“高规”第7.2.26条的规定，而且该条还是强条，这应引起设计人的注意。

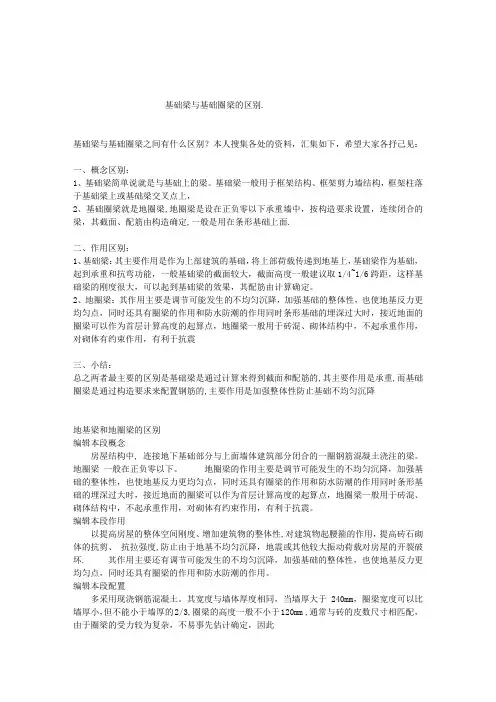

基础梁与基础圈梁的区别

基础梁与基础圈梁的区别.基础梁与基础圈梁之间有什么区别？本人搜集各处的资料，汇集如下，希望大家各抒己见：一、概念区别：1、基础梁简单说就是与基础上的梁。

基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，2、基础圈梁就是地圈梁,地圈梁是设在正负零以下承重墙中，按构造要求设置，连续闭合的梁，其截面、配筋由构造确定,一般是用在条形基础上面.二、作用区别：1、基础梁：其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。

2、地圈梁：其作用主要是调节可能发生的不均匀沉降，加强基础的整体性，也使地基反力更均匀点，同时还具有圈梁的作用和防水防潮的作用同时条形基础的埋深过大时，接近地面的圈梁可以作为首层计算高度的起算点，地圈梁一般用于砖混、砌体结构中，不起承重作用，对砌体有约束作用，有利于抗震三、小结：总之两者最主要的区别是基础梁是通过计算来得到截面和配筋的,其主要作用是承重,而基础圈梁是通过构造要求来配置钢筋的,主要作用是加强整体性防止基础不均匀沉降地基梁和地圈梁的区别编辑本段概念房屋结构中, 连接地下基础部分与上面墙体建筑部分闭合的一圈钢筋混凝土浇注的梁。

地圈梁一般在正负零以下。

地圈梁的作用主要是调节可能发生的不均匀沉降，加强基础的整体性，也使地基反力更均匀点，同时还具有圈梁的作用和防水防潮的作用同时条形基础的埋深过大时，接近地面的圈梁可以作为首层计算高度的起算点，地圈梁一般用于砖混、砌体结构中，不起承重作用，对砌体有约束作用，有利于抗震。

编辑本段作用以提高房屋的整体空间刚度、增加建筑物的整体性,对建筑物起腰箍的作用，提高砖石砌体的抗剪、抗拉强度,防止由于地基不均匀沉降，地震或其他较大振动荷载对房屋的开裂破坏. 其作用主要还有调节可能发生的不均匀沉降，加强基础的整体性，也使地基反力更均匀点，同时还具有圈梁的作用和防水防潮的作用。

建筑中梁、柱的定义及分类

建筑中梁、柱的定义及分类
梁：KL.框架梁，WKL：屋面框架梁；KZL：框支梁；L：非框架梁；XL：悬挑梁；JZL：井字梁；LL：连续梁；
柱：KZ：框架柱；KZZ：框支柱；XZ：芯柱；LZ：梁上柱；QZ剪力墙上柱。

一、梁的定义及分类：由支座支承，承受的知外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁
1、从功能上分（结构梁）：如基础地梁、框架梁等。

与柱、承重墙等竖向构件共同构成空间；
2、从结构体系（构造梁）：如圈梁、过梁、连系梁等。

起到抗裂、抗专震、稳定等构造性作用；
3、从施工工艺分，有现浇梁、预制梁等
4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等
二、柱的定义及分类：
1、框架柱：就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础的柱子。

是主要的竖向支撑结构，也是框架结构中承受力最大的构件
2、转换柱：是支承转换梁的框架柱子。

转换柱是因为建筑功能要求,下面是框架结构，上部是剪力墙结构。

在两种受力结构之间的转换部位的这层，这里的柱子叫转换柱
3、芯柱：有两种，一种是砌块墙内的芯柱，一种是混凝土框架柱内的芯柱。

4、梁上柱:就是不在基础中生根而是在梁上升起的柱子。

通常出现在建筑上下的结构布局发生变化时。

5、墙上柱：是在剪力墙上出现的柱子。

通常出现在建筑上下的结构布局发生变化时。

梁、框架梁、非框架梁、主梁、次梁的区别

梁、框架梁、非框架梁、主梁、次梁的区别很有用的哦王培军•1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

”且不是强条的规定。

2、框架梁和次梁：一般情况下，次梁是指两端搭在框架梁上的梁。

箱梁、盖梁、工字梁

箱梁
桥梁工程中梁的一种，内部为空心状，上部两侧有翼缘，类似箱子，因而得名。

分单箱、多箱等。

钢筋混凝土结构的箱梁分为预制箱梁和现浇箱梁。

在独立场地预制的箱梁结合架桥机可在下部工程完成后进行架设，可加速工程进度、节约工期；
现浇箱梁多用于大型连续桥梁。

目前常见的以材料分，主要有两种，一是预应力钢筋砼箱梁，一是钢箱梁。

其中，预应力钢筋砼箱梁为现场施工，除了有纵向预应力外，有些还设置横向预应力；钢箱梁一般是在工厂中加工好后再运至现场安装，有全钢结构，也有部份加钢筋砼铺装层。

盖梁
盖梁【bent cap】指的是为支承、分布和传递上部结构的荷载，在排架桩墩顶部设置的横梁。

盖梁
又称帽梁。

在桥墩（台）或在排桩上设置钢筋混凝土或少筋混凝土的横梁。

主要作用是支撑桥梁上部结构，并将全部荷载传到下部结构。

有桥桩直接连接盖梁的，也有桥桩接立柱后再连接盖梁的。

工字梁
[I beam] 工字形断面的轧制铁梁、钢梁或铸钢梁;亦指工字形断面的组合梁,尤其是用于钢铁结构(如钢架建筑物)中的梁工字梁的力学原理：在两个支架上水平放置一个横梁，当横梁受到垂直于轴线向下的压力时，横梁发生弯曲。

在横梁的上部发生压缩形变，即出现压应力，越接近上缘压缩越严重；在横梁的下部发生拉伸形变，即出现拉应力，越接近下缘拉伸越严重。

而中间一层既不拉伸也不压缩，所以无应力，通常称该层为中性层。

由于中性层对抗弯的贡献很小，因此工程应用上经常用工字梁代替方形梁，用空心管代替实心柱。

梁的区分

1.两端与柱相接----框架梁。

框架梁的两端都是固结，可以在水平地震荷载下传递剪力，框架梁的水平地震荷载下的剪力是二端大，中间为0，故框架梁有箍筋加密区，中间部分箍筋不用加密。

2.两端与主梁相接----次梁。

次梁的两端都是铰接，次梁相接的不是竖向抗侧构件，因此不传递水平地震荷载下的剪力。

所以次梁不用设置箍筋加密区。

3.两端都和剪力墙水平相接----这种情况分2种（按《高规》JGJ3-2002中7.1.8条规定）：a）跨高比＜5，且剪力墙长度能满足梁纵筋锚入墙内的长度≥LaE，且≮600mm----连梁。

跨高比＜5是要求连梁有足够的刚度，不只在联肢墙内部传递剪力，还要平衡两端剪力墙的弯曲应力，连梁的箍筋要求是按同等级的框架梁加密箍的要求，沿梁全长加密箍筋。

此种连梁在外墙窗洞处应用较多，特别是结构体形扭转不规则的情况，为了满足结构抗扭刚度或避免外墙在扭转变位较大时，外墙砌体与混凝土梁产生错位裂缝，一般窗下墙也采用混凝土整浇，与楼面以下、窗洞以上部分一起形成一道深梁，按普通住宅层高2.8m，窗高1.5m考虑，此深梁高度有1.3m，其刚度相当大。

此种连梁若不按剪力墙洞口输入，则计算误差会很大。

b）跨高比≥5----框架梁。

由于PKPM对连梁的定义是两端与剪力墙相交的梁，当连梁的跨高比≥5时，其受力机理类似于框架梁（《高规》7.1.8条）。

第一种情况连梁应按剪力墙洞口输入（在SATWE里是用和剪力墙相同的壳元来模拟），否则会导致（1）结构刚度失真；（2）连梁受力模式不正确。

虽然PKPM说程序已采用了变形协调方程来解决梁和墙接触面的变形问题，但计算结果仍然相差很大。

第二种情况连梁应按主梁输入并定义其为框架梁。

4.一端与竖向抗侧构件相连，一端与梁相接----次梁。

5.一端与框架柱相连，一端与剪力墙平行相连----框架梁。

6.一端与框架柱相连，一端与剪力墙垂直相连----框架梁。

剪力墙也有平面外刚度，可以近似看做一个长扁柱，按照新高规JGJ3-2002 中7.1.7条的要求，应控制剪力墙的平面外弯距，应至少采用下面的一个措施：1）沿梁轴线方向设置与梁相连的剪力墙；2）在梁与墙相交处设置扶壁柱；3）不能设置扶壁柱时，应设置暗柱，并按计算配筋。

梁的区别与板受力情况

这下都明白了~~~~~~~~~~~~~~~1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

”且不是强条的规定。

2、框架梁和次梁：一般情况下，次梁是指两端搭在框架梁上的梁。

这类梁是没有抗震要求的，因此在构造上它与框架梁有以下不同，现以国标图集<03G101-1>为例加以说明：(1)次梁梁顶钢筋在支座的锚固长度为受拉锚固长度la，而框架梁的梁顶钢筋在支座的锚固长度为抗震锚固长度laE。

各类梁柱的区别及常见问题‘

一、连梁和框架梁的区别是什么？连梁x是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

”且不是强条的规定。

在施工图审查的过程中发现设计人常犯的错误有：一是把两端与剪力墙相连且跨高比小于5的梁编成了框架梁，而且箍筋有加密区和非加密区，或把跨高比不小于5的梁编成了连梁；二是在连梁的配筋表中不区分连梁的高度和跨高比而笼统的在说明中交待一句“连梁腰筋同剪力墙的水平钢筋”，这时如果连梁中有梁高大于700mm或跨高比不大于2.5而剪力墙墙身配筋率小于0.3%或水平分布筋的直径不大于8mm时，容易违反“高规”第7.2.26条的规定，而且该条还是强条，这应引起设计人的注意。

标准梁和非标准梁的区别

标准梁和非标准梁的区别
在建筑工程中，梁是承受和传递楼板、墙体等荷载的结构构件，是建筑结构中的重要组成部分。

根据设计和使用的不同，梁可分为标准梁和非标准梁。

它们在材料、尺寸、用途等方面都有所不同，下面我们就来详细了解一下标准梁和非标准梁的区别。

首先，从材料上来看，标准梁一般采用混凝土、钢筋混凝土等材料制成，而非标准梁则可能采用其他材料，如钢结构、木结构等。

这是因为标准梁通常是按照国家或行业标准进行设计和制造的，而非标准梁则可能根据特定的需求和条件进行定制，因此材料的选择也会有所不同。

其次，在尺寸上，标准梁通常具有统一的规格和尺寸，如常见的矩形截面、工字形截面等，而非标准梁则可以根据实际需要进行设计和制造，因此在尺寸上会更加灵活多样。

这也意味着非标准梁可以更好地适应特定的建筑结构和荷载要求，具有更大的灵活性和定制性。

此外，在用途上，标准梁通常用于一般的建筑结构中，如住宅、商业建筑等，而非标准梁则可能用于一些特殊的场合，如大跨度结构、特殊形状的建筑等。

由于非标准梁可以根据实际需要进行设计，因此在一些特殊的建筑结构中具有更加重要的作用。

总的来说，标准梁和非标准梁在材料、尺寸、用途等方面都存在一定的差异。

标准梁具有统一的规格和尺寸，采用常见的材料，适用于一般的建筑结构；而非标准梁则具有更大的灵活性和定制性，可以根据实际需要进行设计和制造，适用于特殊的建筑结构。

因此，在实际的建筑工程中，需要根据具体的情况选择合适的梁材料和类型，以确保建筑结构的安全和稳定。
