电气桥架安装技术交底大全
- . - . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 技术交底记录 表C2-1 编号
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 一、施工准备 （一）材料准备 1、金属桥架及其附件：采用经过镀锌处理的定型产品，其型号、规格应符合设计要求；采用经过防火阻燃处理的定型产品，其规格型号应符合设计要求。桥架外应光滑平整，无棱刺，无扭曲，翘边无变形现象。线槽外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。 2、Φ10膨胀螺栓（根据允许拉力的剪力进行选择）。 3、Φ10通长丝杆（经过镀锌处理）。 4、镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。 （二）机具准备 1、铅笔、卷尺、手电钻、电锤、切割机、活动扳手、激光投射仪、羊角锤、角磨机等。 （三）作业条件 1．施工前对产品的型号、规格、数量，图纸上的位置和产品标志详细检查，按图纸位置搬运到位。 2．检查梁底位置以及梁柱之间有无异物、钢筋等。及时清理杂物，并做好详细记录。 3．根据产品品种和现场施工条件，画出施工草图。 4．施工安装时，备有高凳、卷尺、羊角锤、电锤、照明灯具等机具设备。 5．为了保证桥架安装尺寸和垂直度，用激光投射仪打出安装位置，若必要时采用拉线进行安装。
二、施工工艺 1、工艺流程 弹线定位→支吊架安装→桥架线槽敷设安装→桥架保护接地安装 2、施工要点 （1）弹线定位： 根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规规定，分匀档距并用笔标出具体位置，如果支吊架固定位置有与顶板预应力肋梁冲突处，应避开肋梁位置。 （2）支吊架的安装：
审核人 交底人 接受交底人 - . - . 可修编. 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。 技术交底记录 表C2-1 编号 - .
- . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 1）在确定支吊架的位置时，应符合设计规定，当设计无明确规定时，也可按生产厂家提供的产品特性数据确定。 2）电缆桥架水平敷设时，支撑跨距一般为1.5～2m。 3）电缆桥架垂直敷设时，固定点间距不宜大于2m。 4）支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。 5）非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设置一个支吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。
图1 桥架非直线段支、吊架位置图 （a）弯通；（b）三通；(c) 四通 6）桥架吊架安装 当电缆桥架水平悬吊安装时，一般使用双圆钢吊架和角钢、槽钢吊架安装，圆钢吊杆的 角钢、槽钢的规格长度，视工程设计或实际需要选用。
审核人 交底人 接受交底人 技术交底记录 表C2-1 编号 - . - . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 托盘用圆钢双吊杆悬吊安装，如图2所示，吊架下部可采用角钢横担支持。
吊杆角钢横担无孔托盘桥架内膨胀螺栓
图2 用双杆吊架悬吊托盘桥架 7）电缆桥架支、吊架调整 电缆桥架安装中，对桥架的支、吊架位置误差，应严格控制。电缆桥架支、吊架应安装牢固，横平竖直。托臂及支、吊架的同层横档应在同一水平面上，其高低偏差不应大于5mm，防止纵向偏差过大使安装后的托盘、梯架在支、吊点悬空而不能与支、吊架或托臂直接接触；桥架支、吊架或托臂沿桥架走向左右偏差不应大于10mm，支、吊架或托臂的横向偏差过大可能会使相邻托盘、梯架错位而无法连接或安装后的电缆桥架不直而影响美观。 （3）电缆桥架的安装 1）材质要求 ①桥架板材的各种指标必须符合的有关要求，桥架进场验收标准执行《电控配电用电缆桥架》/T10216-2013的相关要求。 ②桥架壁厚要求： 电缆桥架宽度＜100mm，允许最小板厚1mm；
审核人 交底人 接受交底人 - .
- . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 100mm≤电缆桥架宽度＜150mm，允许最小板厚1.2mm； 150mm≤电缆桥架宽度＜400mm，允许最小板厚1.5mm； 400mm≤电缆桥架宽度＜800mm，允许最小板厚2mm； 800mm＜电缆桥架宽度，允许最小板厚2.5mm； 所有桥架中间隔板壁厚≥1.0mm； 桥架盖板壁厚要求： 300mm≥电缆桥架，盖板厚度≥1.0mm； 400mm≤电缆桥架，盖板厚度≥1.2mm。 ③电缆桥架镀、涂层表面质量应符合下表相关规定： 热镀锌层相关要求： 表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积不得有2个及2个以上漏镀点；不得有锌瘤。 防火涂料层相关要求： 表面应均匀、平整、光滑，无起皱、气泡等缺点。 2）电缆桥架的组装 ①电缆桥架托盘或梯架的直线段和各类弯通端部的侧边上均有螺栓连接孔，当托盘或梯架的直线段与直线段之间以及直线段与弯通段之间需要连接时，在其外侧应使用与其配套的直线连接板（简称直接板）和螺栓进行连接。 ②电缆桥架水平安装时，其直接板的连接处，不应该置于支撑跨距的1/2处或支撑点上，桥架的连接处应尽量置于支撑跨距的1/4处。 ③在同一平面上连接两段需要变换高度或宽度的直线段托盘、梯架，可以配置变宽连接板或变高连接板，连接螺栓的螺母应置于托盘或梯架的外侧。 ④电缆桥架的末端，应使用终端板进行封闭。 ⑤钢制电缆桥架的托盘或梯架的直线段长度超过30m，应有伸缩节，在跨越建筑物伸缩缝处也应装设伸缩板，桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身应
审核人 交底人 接受交底人
技术交底记录 表C2-1 编号 - .
- . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 断开，槽用连接板搭接，一端需固定。还可以把桥架断开，断开的长度不宜小于100mm。 ⑥电缆桥架组装好以后，直线段应该在同一直线上，偏差不应大于10mm。
套接紧定式钢导管爪型螺母螺纹接头
镀锌钢管托盘桥架
托盘桥架4mm2软铜线
接地线卡锁紧螺母
图3 桥架与电线导管连接 （a）与套接紧定式导管连接； (b) 与镀锌钢管连接 3、电缆桥架安装时与其它管线间的距离 电缆托盘、梯架与各种管道平行或交叉其最小净距应符合表1所规定：不能满足要求时以综合图的布置为准 电缆桥架与各种管道的最小净距表1 管道类别 平行净距（m） 交叉净距（m） 一般工艺管道 0.40 0.30 腐蚀及易燃易爆气体管道 0.50 0.50
热力管道 有保温层 0.50 0.30 无保温层 1.00 0.50
审核人 交底人 接受交底人 技术交底记录 表C2-1 编号 - . - . 可修编. 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做为分项工程施工技术交底时，应填写“分项工程名称“栏，其它项目可不填写。
工程名称 交底日期 施工单位 分项工程名称 电气桥架安装 交底提要 桥架安装施工准备、操作工艺、成品保护及安全交底 4、电缆桥架的接地 （1）电缆桥架装置系统应具有可靠的电气连接并接地。金属电缆支架、电缆导管必须与PE或PEN线连接可靠。在接地孔处，应将丝扣、接触点和接触面上任何不导电涂层和类似的表面清理干净。 （2）防火电缆桥架间连接板的两端跨接编织铜线，接地线最小允许截面积不小于4mm2； （3）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 （4）多层桥架当利用桥架的接地保护干线时，应将每层桥架的端部用16mm²的软铜线并联连接起来，再与总接地干线相通。
5、托盘桥架、梯架盖板安装 （1）盖板是与托盘、梯架配套使用的，可防雨、防尘、防晒及控制电缆的屏蔽和高压电缆对外干扰，还可以防止机械损伤。 （2）当桥架的电缆、电线敷设完毕后即可进行盖板的安装，盖板与托盘或梯架的连接，有的使用锁扣固定，还有的用带钩螺栓在托盘或梯架上固定，具体固定方式根据厂家供货情况安装。
审核人 交底人 接受交底人
电缆支架桥架安全技术交底模板
一、交底目的为确保电缆支架桥架安装、使用过程中的安全，预防事故发生，提高施工人员的安全意识，现将电缆支架桥架安全技术进行交底。
二、交底内容1. 施工前的准备- 施工人员必须熟悉图纸，了解电缆支架桥架的安装要求、技术规范及施工工艺。
- 检查施工工具、材料是否符合要求，确保安全可靠。
- 确认施工现场环境，确保无安全隐患。
2. 安全操作规程- 施工人员必须佩戴安全帽、安全带等防护用品。
- 严禁酒后作业、疲劳作业。
- 严格遵守操作规程，不得违章操作。
- 使用电动工具时，必须确保接地可靠，防止触电事故。
3. 电缆支架桥架安装要点- 电缆支架桥架安装应按照设计图纸进行，确保安装位置准确、牢固。
- 支架间距应符合设计要求，水平安装的支架间距为15至3m，垂直安装的支架间距不大于2m。
- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
- 电缆桥架全长均应有良好接地，接地应同接地网连接。
4. 电缆敷设注意事项- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m 处设固定点，敷设于垂直方向时，每隔2m处设固定点。
- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
5. 现场安全管理- 施工现场应设置安全警示标志，明确危险区域。
- 施工现场应保持整洁，及时清理施工垃圾，防止绊倒事故。
- 施工现场应配备消防器材，确保消防通道畅通。
三、安全注意事项1. 施工人员必须严格遵守安全操作规程，确保自身安全。
2. 严禁在电缆支架桥架下方作业，防止发生坠落事故。
3. 使用梯子、脚手架等高处作业工具时，必须确保其稳固可靠。
4. 施工过程中，如发现安全隐患，应立即停止作业，并报告相关部门进行处理。
四、应急措施1. 发生触电事故时，立即切断电源，并进行急救。
2. 发生火灾事故时，立即拨打火警电话，并使用灭火器进行灭火。

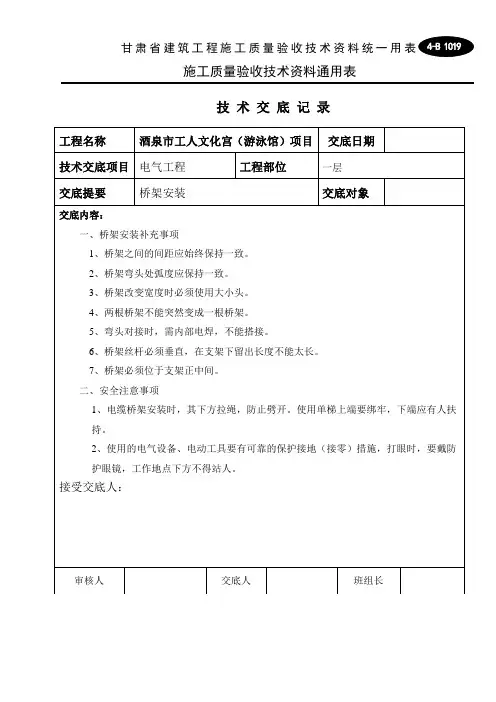

技术交底 - 桥架安装
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长
桥架安装技术交底
桥架安装技术交底一、材料要求1.外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；防火桥架涂层完整，无扭曲变形，不压扁，便面不划伤。
2.桥架及其附件：应采用经过镀锌处理或其他防腐处理的定型产品。
规格、型号应符合实际要求。
桥架内应光滑平整组，无棱刺，不应有扭曲、翘边等现象。
3.支吊架用材:采用的钢板、圆钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料，都应经过镀锌处理，焊接的部位应做好防锈防腐措施。
二、工具准备电工工具、手电钻、冲击钻、卷尺放线工具等。
三、施工工艺1.施工工序：预留孔洞弹线定位膨胀螺栓安装支吊架安装桥架安装保护底线连接2.划线定位：根据图纸，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线。
（建筑物如有坡度，电缆桥架应随其坡度）3.支吊架安装：a 钢支架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边气孔、凹陷、漏焊等缺陷b 支架与掉价安装应牢固，保证横平竖直，在有坡度的建筑物是安装支架与吊架应与建筑物有相同的坡度。
c 固定支点、吊点间距在1.5米。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点火吊点。
d 严禁用木砖固定支架与吊架。
e水平安装的桥架支吊架规格：桥架宽度（mm）吊杆规格（mm）800-1000 Ф14通丝杆500-600 Ф12通丝杆300-400 Ф10通丝杆150-200 Ф8 通丝杆四、桥架安装要求1.桥架应平整，无扭曲变形，内、外壁无毛刺，各种附件齐全。
2.桥架接口应平整，接缝处应紧密平直，盖板装上后应平整，无翘脚，出线口的位置准确。
3.不允许将穿过墙壁的桥架与墙上的孔洞一起封死。
4.桥架的所有非带电部分的铁件均应相互连接和跨接，使之成为一个连接导体，并做好整体接地。
5.桥架与盒、箱、柜接茬，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
6.水平线槽安装超过30m需做防晃固定支架。
电缆桥、支架安装技术安全交底
电缆桥、支架安装安全技术交底披露内容：一、电缆桥架安装1、定位及支吊架的安装。
定位时，先确定始、末、转角诸点的位置，再弹粉线确定中间各点。
安装时，先装两端及转角处，并找正、调整好标高。
然后在安装的支架之间拉两条水平线，以便安装和校正中间各点。
两条水平线要与钢梁或楼板平行。
支吊架可用焊接方法固定在钢梁、立柱是预埋在混凝土里的铁件上。
亦可用螺栓固定在预埋铁件上。
焊接时先点焊，待整排找正后再满焊。
2、主桥架及附件安装。
主桥架安装，一般先装三通、转弯和斜坡处的桥架，再以这部分为基准向两侧扩展。
每两块桥架之间用连接片、螺栓连接。
由于连接片型号不同，是用时按厂家要求选用，连接螺栓的螺母要求在外侧，弹簧片和平垫片应齐全。
在施工中，因实际情况变化，桥架需要加长或截短时，切割或焊接处应进行防腐处理。
3、调整。
安装就位后，对桥架的高度、调整每层的水平度和线性度，符合要求后，才能固定。
4、接地。
将桥架各梯子可靠连接，并与接地干线连接。
二﹑电缆桥架安装1 ﹑电缆桥架安装是电缆工程的重要组成部分，电缆托架的施工质量是十分重要的。
2 ﹑电缆桥架安装前，对施工区域的土建施工进行完善和验收。
3 ﹑电缆托架的外观及型号要符合设计要求，不得使用变形严重且不符合防腐要求的支架。
4 ﹑电缆桥架的布置应符合设计要求，所有连接件要配套齐全。
5﹑电缆托架应安装牢固，且横平竖直，支架支吊架的固定方法应符合设计要求。
6﹑电缆桥架各支吊架固定牢固，焊口应进行刷漆均匀。
7﹑当电缆桥架穿过建筑物的伸缩缝且电缆桥架超过30米时，电缆托架应设置伸缩缝。
电缆桥架安装-安全技术交底 - 制度大全
电缆桥架安装:安全技术交底-制度大全电缆桥架安装:安全技术交底之相关制度和职责，安全技术交底表编号RD-001工程名称:苏州工业园区智能交通管理系统一期工程施工单位交底部位工种安全技术交底内容:弱电安装安全技术交底根据施工现场及图纸设计要求,对施工班组进行安全...安全技术交底表编号RD-001工程名称:苏州工业园区智能交通管理系统一期工程施工单位交底部位工种安全技术交底内容:弱电安装安全技术交底根据施工现场及图纸设计要求,对施工班组进行安全技术交底。
一、工作内容:对地地下三层至七层电缆桥架支架施工做专项安全技术交底。
二、施工要求:1、所有人员进入现场必须戴安全帽,系好安全带,正确使用个人防护用品。
严禁穿拖鞋、非劳保鞋进入施工现场。
2、焊接作业(1)焊接作业面,尽量远离设备等,在焊接作业时,需要对设备外部进行绝缘、绝热、防电弧火花等措施,防止设备外部收到损伤(2)施工人员在进行焊接作业前必须检查焊机的性能,一旦发现焊机存在使用问题,应立刻切断电源,联系维修电工进行检修,不得擅自使用,造成人员或物品的伤害(3)施工人员在焊接时必须佩带好电焊手套、防护面罩等安全防护用品,防止电弧火花或强光对人身造成伤害3、严禁在施工现场吸烟、打闹。
4、严禁在施工现场大小便,违者将严惩。
5、切割作业时,严禁周围有人员走动,防止被切割产生的火花灼伤针对性交底:交底人签名职务交底时间接受交底人签名注:1、项目对操作人员进行安全技术交底时填写此表;2、签名处不够时,应将签到表附后安全技术交底表安全技术交底表编号DQ-004 工程名称:苏州工业园区智能交通管理系统一期工程施工单位交底部位工种安全技术交底内容:弱电安装安全技术交底6、人员在高空作业时必须配备安全带7、施工现场预留孔洞较多,施工时应特别注意孔洞的防护和标志牌,在未设置明显防护装置的临边、临洞处禁止进行施工作业。
8、带电设备的金属外壳必须与专用保护零件连接,做到一机一闸,所有现场用电设备必须设漏电保护开关。
电缆桥架安装安全技术交底
一、通用部分1.现场施工人员必须严格遵守《建筑安装工程安全技术操作规程》及本公司内部标准的各项规定，实行全过程监控。
2.班前提出安全注意事项，班后检查有无安全隐患。
3.正确使用个人防护用品，进入施工现场，必须遵守纪律及现场的各项规章制度，按规定着装，不得违章作业，不准饮酒，必须戴安全帽，高空作业必须系安全带，并挂设安全网。
4.农民工上岗前必须经过三级安全教育，考核合格后持安全操作证上岗。
5.配合各工种作业要听从指挥，不准擅离职守，干其它工作。
6.未经允许，不得擅自移动或拆除施工现场的安全设施，脚手架，安全网等。
7.吊运材料时，绳索，钩子等应系牢固，起吊垂直下方不得有人。
8.用手推车装运物料，不得猛跑和撒把，两车间距平地不得少于2m，下坡不得少于10m.9.上下作业应走马道、楼梯、不准攀龙门架、脚手架。
10.现场电源及机具设备不得乱拉乱放，不准在现场使用电褥子和电炉子。
11.车辆未停稳，禁止上下和装卸物料，所装物料要垫好绑牢，开车人应站在侧面。
12.患有高血压病、心脏病、癫痢病以及其它不适于上高处作业的，不得人事高处作业。
13.对特殊工种（电焊、气焊、电工、起重工、厂内机动车司机等）要进行特殊工种的安全知识和操作规程的教育，要持证上岗。
14.各机械在使用过程中，要进行定期检测，维修及保养等。
15.吊车要设专人指挥，指挥信号要明确，不得旁拉斜拽，不得超负荷吊装。
构件起吊翻身、预装等过程中要严格检查所用钢丝绳等工具。
严禁在风力大于或等于五级时进行吊装作业16.现场用电设施要按照现场标准化用电管理，不得将电线直接搭设在金属物或抛在地下，所有用电设备必须接地；手持电动工具必须安装漏电保护器，并不得戴手套进行操作。
17.现场施工的电气材料、构件、设备应堆放整齐、稳妥，废料应及时清理。
18.从事电气焊、剔凿、磨削作业人员应戴面罩或护目镜。
19.高处作业，不准上下抛掷工具、材料等物，不得在高空作业下方操作，如确需要上下交叉作业必须采取有效的隔离措施。
电缆桥架安装安全交底
电缆桥架安装安全交底一、引言为了确保电缆桥架安装过程中的安全性，保障操作人员、施工安全等方面的需要，本次交底将详细介绍电缆桥架安装过程中应注意的安全事项。
二、安全事项1. 工作前准备在安装电缆桥架前，应做好以下准备工作：•检查和确认施工区域是否有可燃物品、易爆物品、易燃物品等危险物品，并采取相应的防护措施；•确保现场施工环境清洁整齐，杂物应清理干净，准备好相应的工具；•对施工人员进行安全教育，提醒他们关注施工安全事项，避免发生事故。
2. 安装前的准备工作在进行电缆桥架的安装时，还需要特别注意以下几点：•需要在施工现场进行勘测和测量，确定电缆桥架的安装位置与尺寸；•确认电缆桥架的型号、规格、数量、长度、重量等关键信息；•对电缆桥架进行检查，确认电缆桥架的外观质量是否符合要求，没有任何破损和变形；•对安全装备进行检查，确认安全带、安全帽等安全装备的使用是否正确和安全。
3. 电缆桥架的安装通过以上步骤的检查和准备，可以开始进行电缆桥架的安装过程。
在安装电缆桥架时，应注意以下事项：•确定好电缆桥架的位置、高度和间距等参数；•将电缆桥架升至安装位置，并保持平稳，避免对周围人员和设备产生伤害；•对连接件进行检查，确认连接件的质量可靠，没有松动和脱落；•确认电缆桥架的连接件安装是否固定可靠，避免安全隐患；4. 安装后清理和检查在电缆桥架的安装结束后，需对施工现场进行清理和检查，确保现场环境安全整洁。
具体步骤如下：•清理施工现场，清理多余的杂物和工具等；•对电缆桥架的安装质量进行检查，确定安装质量符合要求；•检查安全装备，确认安全带、安全帽等装备是否归位妥当；•检查施工现场，确认环境没有安全隐患。
三、总结本次交底主要介绍了电缆桥架安装过程中需要注意的安全事项。
在安装电缆桥架过程中，一定要密切关注安全问题，根据实际情况采取相应的措施，确保施工安全。
最后，希望所有参与安装过程的人员都能够身体健康、安全施工，共同为电缆桥架安装工程的顺利完成而努力。
电缆桥架及支吊架安装技术交底
工程名称交底部位
工程编号日期
定支架，中间应有防晃支架。
4.8 连接片安装
4.8.1连接板每端不应少于2 个有防松螺帽或防松垫圈的连接固定螺栓。
螺母应位于梯架、托盘和槽盒外侧。
4.8.2 桥架与支架间及与连接板的固定螺栓应紧固无遗漏，螺母应位于外侧。
4.8.3 金属桥架的宽度在100mm以内（含100mm），两段桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端桥架用连接板连接的保护地线每端螺丝固定点不少于6个。
4.9 跨接线连接：
4.9.1 保护地线应根据设计图要求敷设在桥架同一侧，接地处螺丝直径不应小于6mm；并且需要加平垫圈，用螺母压接牢固。
4.9.2 非镀锌桥架本体之间连接板的两端跨接铜芯软导线或编织铜线，跨接线截面应≥4mm2；且应跨接在连接处两端专用跨接的螺栓孔上。
4.9.3 电缆桥架及其支吊架处引入或引出电缆金属导管需进行保护接地。
4.10 防火封堵：
4.10.1 电缆桥架在穿越楼板或防火分区隔墙处，应采用防火隔板及防火堵料封堵。
同时穿越楼板时周围应加防水台保护，高度不小于50mm。
5 质量标准
5.1 保证项目：
5.1.1 金属桥架的规格必须符合设计要求和有关规范规定。
检查方法：观察检查，测量检查。
5.2 基本项目：
5.2.1 桥架敷设：
桥架应紧贴建筑物表面，固定牢靠，横平竖直，布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，桥架内外无污染。
桥架安装施工技术交底
SG-006 施工技术交底4.1.3在选择桥架时，除了必须由公司规定的合格分供方供应外，还应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)。
桥架的板材厚度，在设计的施工图中不作规定时，可见表1。
表1 桥架允许的最小板材厚度桥架宽度B（mm）允许最小厚度（mm）B ＜ 100 1.0100≤ B ＜ 150 1.2150≤ B ＜ 400 1.5400≤ B ≤ 800 2.0800 ＜ B 2.5注：桥架连接片厚度与桥架厚度选用同一等级，盖板厚度可选用桥架厚度低一等级。
4.1.4 特殊的附件，如调角、调宽、调高连接件、隔板、护罩(盖)，应与桥架直线段、弯通、变径直通一起提出订货。
垂直敷设和坡度较大的梯形桥架和托盘应有固定电缆用的横档。
4.2 桥架和附件的检查及堆放4.2.1 应有产品合格证书、产品样本或说明书，其中应包括电缆桥架在不同跨距下最大允许均布载荷及变形量图。
4.2.2 桥架、角钢、立柱、托臂都应平整、无变形、无扭曲，无毛刺和刃边。
4.2.3 桥架的防腐质量应符合以下要求:a. 热浸镀锌桥架表面锌层应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷，不得有影响安装的锌瘤。
b. 电镀锌桥架表面锌层应光滑、均匀、致密，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。
c. 涂漆桥架的表面应平整、光滑、均匀，不起皮、起皱、无气泡。
4.2.4 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表2要求。
表2 单件桥架几何尺寸允许偏差(mm)尺寸分段>30～120 >120～400 >400～1000 >1000～2000 >2000～4000 允许偏差±0.8 ±1.2 ±2 ±3 ±44.2.5 支、吊架与桥架的接触面平直度偏差应不大于1mm，立柱与托臂、托臂与桥架、桥架与连接件应匹配，连接(安装)孔数量正确，位置准确，孔径大小合适。
电缆桥架支架安全技术交底模板
一、交底对象全体参与电缆桥架支架施工的施工人员、技术人员及管理人员。
二、交底目的为确保电缆桥架支架施工过程中的安全，提高施工质量，降低安全事故发生概率，特进行安全技术交底。
三、交底内容1. 施工准备（1）施工人员应熟悉施工图纸，了解电缆桥架支架的安装位置、尺寸、规格及要求。
（2）施工前应检查施工工具、设备是否完好，安全防护用品是否齐全。
（3）现场应清理干净，确保施工环境安全。
2. 施工工艺（1）支架安装1）根据设计图纸，确定支架的位置、间距及高度。
2）支架应采用质量合格的钢材，焊接牢固，确保支架的稳定性。
3）支架焊接时，焊缝应饱满，无裂纹、气孔等缺陷。
4）支架与桥架连接处应牢固，连接件应选用合适的规格。
（2）桥架安装1）桥架应采用质量合格的电缆桥架，安装位置应准确。
2）桥架应垂直、水平安装，确保桥架的稳定性。
3）桥架与支架连接处应牢固，连接件应选用合适的规格。
3. 安全技术措施（1）施工人员应佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）高处作业时，应设置安全防护设施，如安全网、防护栏杆等。
（4）施工过程中，严禁擅自拆卸、改装安全防护设施。
（5）施工过程中，应保持施工现场的整洁，避免杂物掉落。
（6）施工过程中，应随时检查施工质量，发现问题及时整改。
4. 应急处理（1）发生安全事故时，应立即停止施工，并组织人员进行救援。
（2）发生安全事故时，应立即向相关部门报告，并配合调查处理。
（3）施工过程中，应制定应急预案，提高应对突发事件的能力。
四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工过程中，应严格执行安全技术措施，确保施工安全。
3. 施工完成后，应进行安全检查，确保电缆桥架支架的稳定性。
4. 施工人员应定期参加安全技术培训，提高安全意识。
五、交底时间（根据实际情况填写）六、交底人（填写交底人姓名及职务）七、接收人（填写接收人姓名及职务）八、备注（如有其他要求，可在此处填写）---以上模板可根据实际施工情况进行调整和补充，以确保电缆桥架支架施工过程中的安全。
