1人教版九年级物理第9章《电与磁》测试题
人教版九年级物理第9章《电与磁》测试题
1
人教版九年级物理第9章《电与磁》测试题
一、填空题（每小题4分，共32分）
1．我们把具有能够吸引_________性质的物体叫磁体．磁体上的_________的部位
叫磁极，一个磁体上有两个磁极分别为_________．磁极间的相互作用规律是
_____________________．
2．将小磁针放入磁场中的某一点，磁场对小磁针有_________的作用，小磁针静
止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的
_________有_________的作用，我们对磁场这种看不见、摸不到的物质，是通过它对
其他磁体的_________来认识的，它是确实_________的一种物质．
3．在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1所
示，当给导线通电时，小磁针的N极向里转动了，这就是著名的_________实验，它证
明了电流周围存在着_________；如果将导线中通过电流的方向改为向左，小磁针的N
极将_________．
图8-1
4．某同学的实验装置如图8-2所示，弹簧下端吊的是铁块，当他将开关闭合以
后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数
_______，弹簧的长度_______，电磁铁的上端是_______极；如果其他条件不变，他只
是将电源的正负极调换了一下，发生变化的是_______，弹簧的长度_______．
图8-2
5．_________国物理学家法拉第经过多年的探索，终于发现了_________现象，法
拉第的发现进一步揭示了_________的联系，导致了发电机的发明，使人类大规模用电
成为可能，开辟了_________的时代．
6．交流发电机主要由_________和_________两部分组成，大型发电机一般采取
_________不动、_________旋转的方式来发电，它在工作的过程中_________能转化为
_________能，它发出的交变电流的大小、方向都在做_________变化，我国供人们生
产和生活用的交流电的频率是_________．我们从干电池中得到的电流的方向
_________，通常叫做_________．
7．直流电动机是利用通电线圈在_________要受到力的作用而转动的原理制成
的，在直流电动机中，靠_________来自动改变线圈中电流方向，使线圈能够连续转
动，它工作时，把_________能转化为_________能．
8．某同学的实验装置如图8-3所示，其中ab为可以沿光滑金属导轨移动的导体
棒，×表示磁感线的方向垂直纸面向里．当他将导体ab水平向右运动时，灵敏电流计
人教版九年级物理第9章《电与磁》测试题
2
的指针_________；当他将导体ab向左运动时，灵敏电流计的指针_________；当他使
导体ab的运动速度增大时，灵敏电流计的指针_________．
图8-3
二、选择题（每小题4分，共32分）
9．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针
向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是
A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极
B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极
C．钢锯条原来不一定有磁性
D．钢锯条原来一定没有磁性
10．有几位同学讨论磁感线时有以下几种说法，你认为不正确的是
A．磁体周围越接近磁极的地方磁感线越密
B．磁感线并不存在，是一种假想的线
C．通电螺线管外部磁感线的方向是从南极到北极
D．磁场中某点的磁场方向就是磁感线的切线方向
11．某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图8-4所示，
由此他做出了以下几种判断，你认为其中正确的是
图8-4
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图8-5所示，当他闭合
开关后，通电螺线管的左边是北极的是
人教版九年级物理第9章《电与磁》测试题
3
图8-5
13．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种
说法，你认为其中正确的是
A．电动机工作时把电能转化为运动的能
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．发电机工作时把电能转化成其他形式的能
14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电
路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转
图8-6
A．使导体ab左右运动
B．使磁体左右运动
C．使导体ab上下运动
D．使磁体垂直纸面向纸里的方向运动
15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负
极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放
置一个小磁针如图8-7所示，当他闭合开关后，下面的一些判断中正确的是
图8-7
A．如果小磁针的N极向右转动，电源的a端是正极
B．如果小磁针的N极向右转动，电源的b端是正极
C．如果小磁针的N极向左转动，电源的a端是正极
D．如果小磁针的N极向左转动，电源的b端是正极
三、实验与问答题（17题、18题各8分，19题、20题各10分，共36分）
17．某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置
如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．
图8-8
人教版九年级物理第9章《电与磁》测试题
4
18．图8-9所示的实验证实了____________________________．将电源正负极调换
后可观察到____________________，说明____________________．
实验过程中的能量转化为_________
图8-9
19．某实验小组安装的直流电动机电路如图8-10所示．
（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做
才能达到要求？
（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变
化？
图8-10
★ 20．孟小研同学是课外活动小组的主要成员，他看到现在楼房的窗户上安装的
防盗网很不美观，他学习了电与磁的内容后，又通过查找资料，请教科技人员，找来
了下列材料：电磁继电器、指示灯、电源、导线、报警器、红外线光控开关等．红外
线光控开关由红外线光源和光控开关组成，其作用是：用红外线照到光控开关时，光
控开关处于通电状态，当有人或物将红外线光源挡住时，处于断电状态．他应用这些
材料，安装了一个窗户防盗报警装置，平时指示灯亮，当有人从窗户进入时，指示灯
灭，报警器响．请你画出他设计的电路图，说出它的工作原理．
人教版九年级物理第9章《电与磁》测试题
5
答案
一、填空题
1．钢铁一类物质，两端，N极、S极，同名磁极相互排斥，异名磁极相互吸引
2．力，磁场，磁体，力，作用，存在
3．奥斯特，磁场，向外转动
4．伸长，增大，伸长，N，电磁铁的上端是S极，不变
5．英，电磁感应，电现象和磁现象之间的，电气化
6．转子，定子，线圈，磁极，其他，电，周期性的，50 Hz，不变，直流电
7．磁场中，换向器，电，机械运动的
8．偏转，反向偏转，偏转角度变大
二、选择题
9．C 10．C 11．D 12．BC 13．A 14．AB 15．D 16．AD
三、实验与问答题
17．略
18．通电导线在磁场中要受到力的作用，ab运动方向与原来相反，力的方向跟电流
的方向、磁感线的方向都有关系，电能转化为机械运动的能．
19．（1）将电源正负极对调即可．
（2）转速变小．
20．略
九年级物理电与磁单元综合测试(Word版 含答案)
九年级物理电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。
（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。
（4）电磁铁在生活和实际中有着广泛的应用。
以下利用电磁铁的特点工作的是________（填写序号）。
A．电热水壶B．模型电动机C．电磁继电器D．手摇发电机【答案】乙吸引的大头针个数多线圈匝数越多增加电流越大S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。
2．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．3．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。
九年级下册物理 电与磁单元测试题(Word版 含解析)
九年级下册物理电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

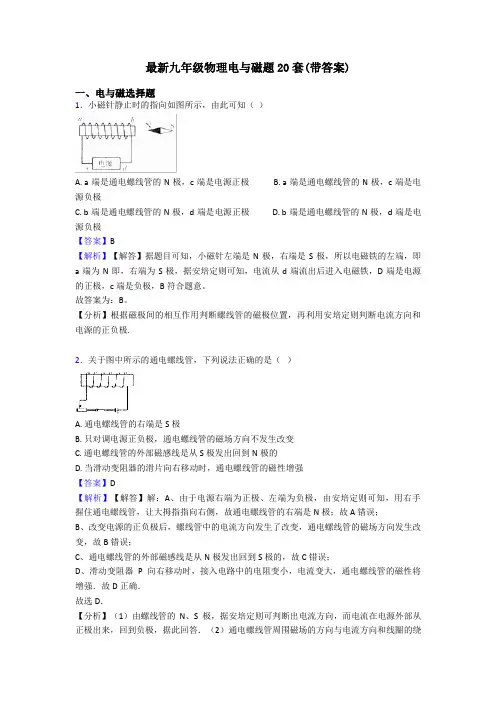

最新九年级物理电与磁题20套(带答案)
最新九年级物理电与磁题20套(带答案)一、电与磁选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
故答案为：B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．3．如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直的四指指尖向里，大拇指向上，因此导线受到向上的力，故A错误；B.与A中相比，就是导线中电流方向相反，因此导线受到力的方向也相反，即向下，故B 正确；C.与B中相比，就是线圈上电流方向相反，因此导线受力的方向相反，即向上，故C错误；D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
九年级电与磁单元测试卷附答案
九年级电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．学习“电磁感应”时，老师演示了发电机模型的实验（如图），摇动把手，使线圈快速转动，小灯泡就亮了。
小刚想到：产生电流的条件可能与线圈在磁场中的运动有关。
他和同学们开始了探究：(1)小刚将一根导体棒的两端用细导线悬挂起来，并与灵敏电流计、开关串联组成闭合电路，将导体棒放在蹄形磁体的磁场中（如图甲）。
小红提醒他，先把开关_______才能进行实验。
正确操作后，小刚完成了几次实验，将磁极位置、导体棒的运动方向和产生电流的情况记录如图乙，其中a表示垂直于纸面方向的导体棒；(2)小刚据此得出“只要导体棒在磁场中运动，闭合电路中就会产生电流”的结论，小红认为还应让导体棒做垂直于纸面向里、向外和________方向的运动，才能使探究更充分；(3)随着导体棒的运动，灵敏电流计的指针会发生左右偏转，于是他们对“产生电流的方向与哪些因素有关”作了如下的猜想：猜想1：产生电流的方向与磁场方向有关；猜想2：产生电流的方向与导体运动方向有关；为验证猜想，同学们进行了相应的实验，将现象记录在如下的表格中实验序号磁极位置导体棒运动情况电流计指针偏转情况1上N下S水平向右运动向右偏转2上S下N水平向右运动向左偏转3水平向左运动向右偏转分析第1、2两次实验发现，产生电流的方向跟________有关；第3次实验中磁体上方为_____（选填“N”、“S”）极，和其他实验对照验证了猜想2；(4)老师肯定了他们的探究，又介绍了科学家科拉顿的相关研究，1825年他用如图丙所示的实验装置，在两个房间中进行实验：①实验中用______________的现象来判断电路中是否产生了电流；②将导线、小磁针与磁铁、线圈分别置于两个房间，是为了________________；③科拉顿将磁铁插进线圈里，然后迅速奔向另一个房间，没有观察到产生电流的现象；他再回到放着磁铁和线圈的房间里，把磁铁从线圈中抽了出来，又跑到磁针和导线所在的房间，还是没有观察到现象。

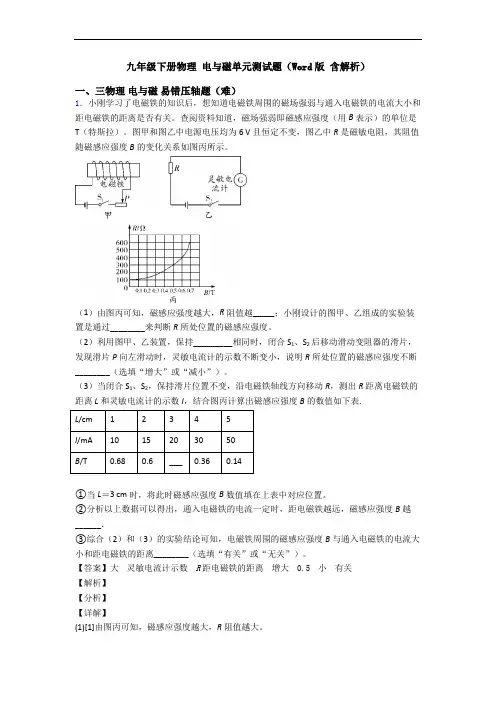

九年级下册物理 电与磁单元测试题(Word版 含解析)
