脉搏血氧仪原理
脉搏血氧仪原理
今天主要向大家介绍脉搏血氧仪，一个是介绍脉搏血氧仪的工作原理；另外，面临在精确测量时候的挑战，也包括器件选型，最后我们会有几张图片介绍ADI的参考设计。
做过监护血氧仪、指甲式血氧仪都清楚，监护仪里面是带有血氧的模块，还有比较小的指甲式的，就是偏向于家用、个人用的，模式是不一样的。什么是脉搏血氧仪？首先讲一下氧气，大家知道人需要氧气活着，氧气怎么样让人活下去？氧气在血液当中的红细胞，由红细胞通过动脉供养给毛细血管。脉搏血氧仪测量的对于是血氧的饱和度，我们用SpO2，SpO2测量怎么出来？是代表实际含氧量与全氧饱和度的比值。刚才有介绍氧气怎么样传递到人体各个器官、毛细血管，里面就是靠红细胞，红细胞其实很小，非常、非常小，我们这里列了尺寸，是6-8微米的直径，厚度是2微米，每个细胞的寿命是100-120天，会回收再生。这些细胞是骨髓产生的，所以每个细胞需要7天的时间才能产生，跟电子不是直接有关，但如果不了解的话讲一讲还是有点意思。成人的体内细胞产生是每秒钟400万个，我们由荷尔蒙EPO刺激产生的，运动员会注射这些激素，红细胞越多携带氧气的能力越强，竞赛的过程当中对没有注射的来讲是不公平的，所以在体育激素里面的故事会听到。每个成人有20-30万亿红细胞，男人比女人多20%。主要功能是氧气从肺里面送到人体的器官，保证各个器官的工作，每个红细胞在体内的循环从肺出去然后再回来，大概需要20秒的时间。 什么是脉搏血氧仪？在这个里面我们首先要了解一下HbO2的定义。在肺里面，红细胞是这样的，本身附着血红蛋白，符号是Hb，一种是氧合血红蛋白，就是HbO2，还有还原血红蛋白，从动脉经过毛细血管回到颈脉的时候，氧分子脱落了。这是我红细胞，附带血红蛋白，里面包含四个氧分子，是饱和的血红蛋白分子。血氧的饱和度，典型值是健康人，这个值90%-100%比较正常，但很多情况下跌到60%，这取决于很多因素，其中最重要的因素是病人身体的供血能力比较差，HbO2的读值会下降。
测量的原理，我们拿了最简单的例子，这也是最通常的情况，世界上大多数的血氧仪都是靠这样的原理来做的，只是通过红光和红外光，两个波长值最常见，蓝色的箭头就是指这条线，还原血红蛋白，也就是说血红蛋白不带氧分子的时候，对红光的吸收比较长，纵轴越高吸收强度越强。而红外光的吸收长度比较弱，这是波长，所以横轴是波长，纵轴是吸收长度。反过来看，我们除了说还原血红蛋白以外，还有氧合血红蛋白，这是红色箭头指的，就是带有血红蛋白的，带有氧分子的，对红光的吸收比较弱，对红外光的吸收比较强，我们说红光是660纳米，红外光是610纳米，用在血氧测量当中。还原血红蛋白和氧合血红蛋白，对不同光的区别，差就是测量血氧饱和度最基本的数据。这边强调一下，最常见的就是两个波长，实际上要做到更高的精度，除了两个波长以外还要增加，甚至高达8个波长，最主要的原因是人体血红蛋白除了还原血红蛋白和氧合血红蛋白之外，还有其他的血红蛋白，我们经常见的是碳氧血红蛋白，更多的波长有利于你做的精度更好。8波长已经在世界上有很多的产品，当然是偏高端的。
基本测量的原理如下，这是一个手指头，血氧的含量，饱和度的测量在手指测量是最多的，也可以在脚趾、耳朵，这是最常见的测量血氧的地方。原理就是用红光和红外光发射，这两个要非常将近，保证他们在手指基本上非常接近的位置，可以保证检测的准确度。这本身对传感器技术，LED也是挑战。红光和红外光是分开工作的，当红光工作的时候，红外光是关闭的，当光二极管是同一个，可以保证红光和红外光之间的工作非常干扰，刚才讲距离要非常近，保证在同一个身体组织结构里面取得的信息。
这里讲测量点主要包括手指、脚趾和耳垂，我们讲是工作模式，发光体在这边，光电转换是另外一边，是穿透的。设计模式的时候不光对传感器，对模式的挑战更大。刚才讲到毛细血管，这是动脉，这是静脉回流，刚才只是把电路传感器的工作和血液放在一起，所以你血流的时候，为什么叫能量？因为power，当你有脉动的时候，走过毛细血管的时候把氧分子丢下了，回到这边是还原的血红蛋白。所以检测的时候，红光和红外光都是一个光，一方面会受到组织结构的衰减，还有受到静脉血的衰减，还有动脉的衰减，动脉有两个部分，一部分是存量的，总是在里面的，由于心脏的脉动，有一部分脉动的血红蛋白，血红蛋白会增加。 把人体的血结构和传感器放在一起，我们看它们是怎么工作的。因为有心跳的原因，就是脉动了，通过手指传送的光强会不断的增大，我们说体积描述器，我刚才讲了算法，就是组织结构，手指头的肉、骨头、皮肤都会它造成吸收，静脉血会对它造成吸收，动脉也会造成吸收，但动脉里面分为存量和脉动式的，如果测量出来的数据是这样的图，所有体积描述器。我刚才主要介绍了对血氧测量的基本原理和人体血液怎么携带氧原子，给人体供电。
下面讲一下LED和整流二极管的分析，我们再看后面的电路设计是怎么样的，如何选择元器件。这张图比较简单，这是LED的工作电压，这是输出电流。正常来说需要比较大的电流才能产生比较强的光，当VF比较小的时候，就是曲线比较陡的时候效率比较高，功耗比较低，LED更容易帮助你实现系统的设计能量，这只是一个概念，选LED基本的考虑。这里拿了厂家的型号做的例子，看LED光的特征。LED发射的单射光，用这个表征LED的特性，这个型号在这里，另外一个型号比较偏。峰值发送波长是最佳条件下规定的，这个值用作工作点。频谱半带宽非常窄，正常的情况下电流一定要很稳，If非常稳定，避免发生波长的偏移，还有温度比较稳定，否则波长一样会造成很大的偏移。这设计当中不光是LED的选择，还有系统设计考虑到散热。 刚才讲到LED，待会涉及到光电二极管，光电二极管否则是零偏值，要么就是负压的，要确保很好的TIA，就是跨组放大器，确保可以符合光电二极管的指标，我们后面会做一些分析，来介绍怎么样选择TIA，保证光电二极管的指标在系统里面得到体现。这是最常见的互阻放大器的结构。
这里讲一下光电二极管的电流电压特性，我刚才介绍了一般情况是负压的，加负压之后P0、P1、P2是不同的光通量的情况下工作曲线，横轴是电压，纵轴是电流，所以在不同的偏值电压下，工作电流不一样。这里标明了P0-P1的负压情况下有电流量的变化，这个电流量与什么有关系？光通量，一个是光通量，一个是光到电的转换率，就可以计算出数字了。这是光电二极管最简单的原理，我们给了光电二极管的电路模型，这个模型跟我们在大学里面学的像三极管一样，把它拆开了，拆成了电阻电流，这里面给很多参数，IL是入射光产生的电流，ID是暗电流，CJ是结电容，RSH是并联电阻，还有串联电阻、并联电阻电流，二极管上的电压，输出电流，输出电压，我们为什么要分到等效电路模型，就要做后面的噪声分析，让大家有机会分析噪声是如何贡献给整个系统的，哪些噪声是很重要要考虑的，在选型和设计之中。噪声加上TIA之后，这是光电二极管的等效电路，这是等项电阻和电熔，运放本身带来噪声，我们把三部分的噪声多字一些分析，计算它对系统的贡献，我们就可以理解哪部分的噪声要特别小心。这里面当然有电压、电流的噪声，电压、电流噪声对系统带来什么共性，我们在图上面会介绍，也可以哪个指标变成非常重要。
我们列了噪声计算的工程，假设运放电阻非常大，假设并联电阻比串联电阻大很多，一般情况下都是这样的。我们分光电二极管的噪声，光电二极管的噪声由两部分组成，一个是散粒噪声，分成两部分，这是光电二极管的噪声结构。这个公示看起来比较乏味，列在这里做一个参考。运算放大器噪声由电压噪声和电流噪声组成的，噪声组成是能量叠加，所以是平方根，次根波长与争议都有关系。最后一个是反馈电阻的热噪声，反馈电阻的热噪声是4KbTBRF，已经列在这里了。这些噪声由哪些部分组成？为了保证光电二极管和TIA的良好配合，我们设了两个条件，第一个条件是噪声和噪声比，就是光电二极管和TIA的总噪声有多大。目前是光电二极管的噪声是1.25uv，这个值我们下面用得到，确保NNR足够大。我们选择一些放大器做分析，放大器的电压噪声、电流噪声，最后包括整个TIA的噪声做分析，你会看到这是一个往上走的，越往下电压噪声越大，越往上电流噪声越大。所以光电二极管和NNR相比越来越大，但越大越好。这说明什么？电流噪声的重要性，相对电压噪声在这个情况里面，对噪声的贡献更大。 我们讲光电二极管跟TIA良好配合，选择一个好的TIA，第二是信噪比足够大，你要做计算，要做TIA和输出电压的噪声比较要足够大，我们已经计算了一下输出电压的值，14.95v，同样是刚才的型号，电压噪声、电流噪声，这里是所有的噪声，这里是SNR，等效分辨率是16-18位，，我们对系统计算是这样的。
我给大家分享一个方案，这是我们在美国做的设计，用的是ADuc7024，MCU有很多厂家，ADI长处在模拟里面，我介绍一下对这个系统的好处，测量关注非常好，放大器和开关保证背景光被移除，保证检测的精度。这个方案我们做了一些分析，这个方案带来什么好处，国内很多的血氧仪用OEM的模块，这种成本非常高。ADI的ADUC是血氧仪的芯片，我们加了血氧仪和Cool在里面，抗干扰的能力非常行，尤其是Low灌注可以精确到什么程度，还有灵活性可以客制化。这是一个芯片，前面加的不多，只是模拟的调制电路。
这是我们给第三方的测试，我们跟同方案的比较，Low灌注非常低，大家做血氧知道标准是0.3，但数字越低越好，在病人血氧体征非常弱的情况下，这个指标非常重要。保证这个指标有两点，一个是算法，一个是确保前端电路的噪声有足够的抑制，包括ADC有足够好的模拟性能。最后一页，我们展示了一张图片，是对运动的干扰，血氧检测除了Low灌注之外，人的监护里面不能保证一点都不动，人类运动会带来人工的运动干扰，所以在你的方案里面，很重要的还有一个功能，必须你能够侦测到运动干扰，把干扰移除掉，同时有足够的速度输出血氧的检测值，这是第三方的方案，跟同类型的产品做比较。
指夹血氧仪的原理
指夹血氧仪的原理
指夹血氧仪是一种用于测量血氧饱和度（SpO2）和脉率的设备。它被广泛应用于医疗领域、运动健身以及个人健康监测等方面。指夹血氧仪的原理如下：
血氧饱和度的测量原理：
血氧饱和度是指血液中的氧饱和度，也称为氧合度，它是指红细胞内输送的氧气占最大输送能力的百分比。在生理上，肺中吸入氧气后，氧气通过呼吸道和毛细血管到达肺泡和肺毛细血管，然后进入血液中与红细胞内的血红蛋白结合。血红蛋白结合氧气的能力取决于氧气压力和血红蛋白的亲和力。同时，血氧饱和度也受其他因素的影响，例如血液流动速度、血红蛋白浓度、心血管系统状态等。
血氧饱和度的测量原理基于血红蛋白和氧气的吸收光谱特性，即通过红外光和红光发射到皮肤表面，从指尖开始一定深度穿透皮肤，入侵到血红蛋白的血管内，其中红色血红蛋白主要吸收红光，没被氧气结合的血红蛋白主要吸收红外光，氧合的血红蛋白则两种光都吸收，吸收的强度与红外光和红光的比值与氧合的血红蛋白在所有血红蛋白中的比例成正比。传感器将从指尖传回的吸收光强度进行测量，并计算出氧合的血红蛋白与总血红蛋白之比。这样就可以得到血氧饱和度的百分比值。
脉率的测量原理：
脉率是指单位时间内心脏跳动的次数。指夹血氧仪测量脉搏的原理利用血容积脉搏波的特点，即在每次心脏跳动时，血液被排出到动脉系统中，引起了一个容积变化，这个容积变化在皮肤表面可以被探测到。指夹血氧仪可以感测到这个容积变化，并计算脉搏的速度。
指夹血氧仪的设计：
指夹血氧仪通常由传感器、指夹、处理器等组成。传感器包含红外光源和接收器，它们将发射的光线引入到指夹内，测量光强，并最终确定血氧饱和度和脉率。指夹是由柔软的橡胶和Metalslidter制成，可以夹在手指头上，确保传感器对指尖的吸收度佳、包裹度高，以确保测量质量。处理器是将测量信息转化为用户可见的显示器显示，而且还提供了声音和震动等反馈方式。
总之，指夹血氧仪通过对指尖的红光和红外光吸收变化的分析来测量血氧饱和度和脉率。这种测量方法方便、快捷、无创、准确，已经成为各类健康监测和疾病诊断的重要手段。
血氧饱和度模拟仪的工作原理和技术指标
血氧饱和度模拟仪工作原理和技术指标
郑州市先达电子技术有限公司
一、LFIG-2血氧饱和度模拟仪的工作原理
LFIG-2血氧饱和度模拟仪（图左侧）的光学模拟指（图中间）被脉搏血氧仪（图右侧）的血氧指夹（图中间）夹住后，就接收到了血氧仪发出的红光脉冲和红外脉冲，并将其转化为电脉冲，然后再把预存的标准的人体血氧饱和度R曲线数据加载上去，形成电调制信号，这个信号通过发光管把它变成光调制信号并输出。血氧仪接收到这个包含血氧饱和度信息的光调制信号后，进行了测量和计算，最终得到了血氧饱和度的测量值。这样我们既有血氧饱和度的标准值，也有血氧饱和度值的测量，二者数值比相比较即可得到血氧仪的测量误差。
依据JJF1542-2015《血氧饱和度模拟仪》校准规范，利用当今领先的ARM微处理器、现代光电技术和模拟数字混合技术，我们成功研制了了LFIG-2血氧饱和度模拟仪（或称脉搏血氧饱和度模拟仪,简称血氧模拟仪）。LFIG-2血氧饱和度模拟仪能提供血氧模拟，报警测试等检测项目，这为计量检测部门、生产厂家和医院等单位对脉搏血氧仪进行检定和校验提供了质优价优的技术保障。
LFIG-2血氧饱和度模拟仪也符合JJG1163-2019《多参数监护仪》检定规程中对血氧部分的技术要求，可对多参数监护仪的血氧模块进行检定。
二、LFIG-2血氧饱和度模拟仪的技术指标
1、血氧饱和度范围：30%～100%，
分辨力(或步长): 1 %，
重复性: 1 %，
最大允许误差：±2%，在75%～100%范围； ±3%，在30%～ 74%范围。
2、脉率范围：20～300次/分，
分辨力(或步长): 1次/分，
最大允许误差：±1次/分。
3、脉搏信号幅度范围：0～20%，
分辨力(或步长)：0.01%。
4、传输控制(或手指模拟)：深色手指、胖手指、中等手指、浅色手指、瘦手指、新生儿脚趾。
血氧测量原理
血氧测量原理
血氧测量使用不同的测量方法，会有不同的原理，具体如下：
1、采血检测：是一种是传统的方法，采动脉血，将动脉血的血氧饱和度、血氧浓度测出，先测氧分压，根据氧分压计算出氧饱和度。
2、血氧饱和度监测仪：用光的原理，血氧饱和度本身氧和血红蛋白对光的敏感性、透过性进行测量，随着脉搏的长或缩，当血液经过循环末梢时，氧含量通过光的照射，用接收器接收透光度，通过透光度计算出氧饱和度。
上述两种方法都非常准确，而且目前广泛应用于临床，在医院里使用抽血做血气查氧分压，再报告血氧饱和度，也使用夹手指末端的光化学的方法测量氧饱和度。个人可以购买血氧饱和度监测仪放于家里自己使用，方便家里的慢性病人做检测，可以观察到心率和血氧饱和度。
而血氧仪原理主要是通过检测充血人体末梢组织，可以推算出组织的动态血氧饱和度。血氧仪主要是通过手指和耳垂等部位对波长红光以及红外观吸光度变化频率来进行测量，经过测量之后，主要可以观察到血压的情况，是否存在血压偏高或者是血压过低，血氧仪应该详细的观看使用说明。
血氧仪的测试原理
血氧仪的测试原理
血氧仪的测试原理
血氧仪是一种常用的医疗仪器，它可以检测人体的血氧饱和度。测量血氧饱和度的原理是通过检测红外光线穿过血液中的血红蛋白，从而计算出血液中氧气饱和度的数值。
血氧仪的测试原理是基于红外光的吸收原理，血氧仪的光学系统可以从安装在仪器外壳上的指尖传感器中收集指尖血液中的光子，然后用一个滤波器分离出指尖血液中的红外光，最后用检测器测量红外光的吸收率，从而计算出血液中氧气饱和度的数值。
血氧仪的测试原理是利用红外光穿过血液中的血红蛋白，从而计算出血液中氧气饱和度的数值。血红蛋白吸收红外光的能量，红外光通过血液中的血红蛋白吸收一定的能量，使血液中的血红蛋白发生变化，从而产生可测量的红外光吸收率。根据红外光吸收率的数值，可以计算出血液中氧气饱和度的数值。
通过上述原理，血氧仪可以准确测量出血液中氧气饱和度的数值，为临床医生提供准确的血氧饱和度检测数据，从而为临床医生提供准确的诊断参考。
和保育 PO-50B 脉搏血氧仪使用说明书
脉搏血氧仪
使用说明书产品型号：PO-50B
尊敬的顾客：
感谢您选择本公司生产的脉搏血氧仪，为帮助您正确使用请在使用
前仔细阅读此说明书。阅读后请妥善保管，以便随时查阅、参考。警告：
本脉搏血氧仪是非治疗装置。
本脉搏血氧仪在同一时间仅限一个病人使用。
本脉搏血氧仪不可在核磁共振(MRI)和X线计算机断层扫描(CT)检查过程中使用。
请勿在具有易燃麻醉气体的环境下，使用本仪器。
操作者在使用本脉搏血氧仪监护病人前，必须确认脉搏血氧仪处于正常工作状态和操
作环境下。
功能测试仪不能用于评价脉搏血氧仪的准确度。
周围温度升高时，应注意灌注不好的测量部位。在这种情况下，长期佩戴脉搏血氧仪
可能会导致严重烧伤。如果起始皮肤温度低于35℃（95℉），则本脉搏血氧仪工作时
在皮肤上的温度都不会超过41℃（105.8℉）。
小心：请按照本公司的要求对脉搏血氧仪进行清洁和消毒。
脉搏血氧仪符合IEC60601-1-2和适用的EMC标准，但是电磁能量极高时，仍会引起干
扰。请保证脉搏血氧仪附近的设备符合相关EMC要求。不要在脉搏血氧仪附近打开或使用手
持式个人通信设备，如移动电话或移动式双道无线电。
每年应由有资格的专业人员定期对脉搏血氧仪进行校准和维护保养。
脉搏血氧仪的包装材料应放在儿童无法触及的地方或按照相关环保规定处置。
确保脉搏血氧仪在工作期间无冷凝，当设备从一个环境移到另一环境中去时，由于
暴露于潮气以及温差中，可能导致冷凝形成。
脉搏血氧仪到达其使用寿命后，应遵循同类产品的弃置方法处理，电池的弃置应遵
循当地法规的规定，切勿火化/曝露在火下或高温下。如有疑问请与和保育公司总部或当地
办事处联系。1．产品适用范围
适用于对人体的血氧饱和度、脉率进行监测。
2.概述
血氧饱和度是指血液中与氧结合的氧合血红蛋白（HbO2）的容量占全部可结合的血红蛋
白（Hb）容量的百分比。它是呼吸循环系统一个非常重要的生理参数，当血氧饱和度低于标
准范围时，就表示人体处于缺氧状态。另外，由麻醉引起的机体的自动调节功能失常，大手

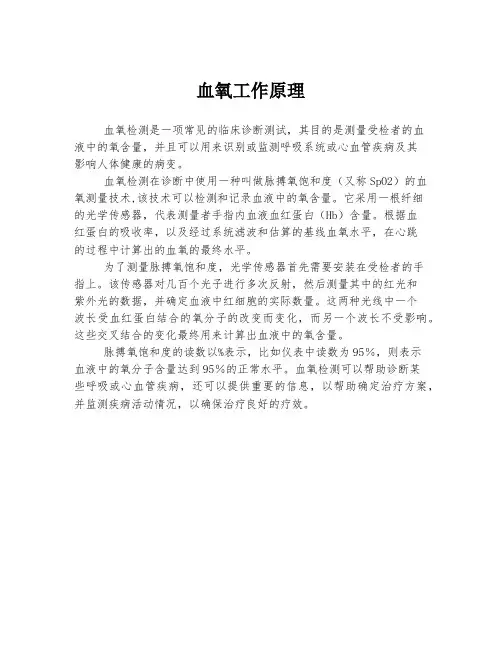

血氧工作原理
血氧工作原理
血氧检测是一项常见的临床诊断测试，其目的是测量受检者的血液中的氧含量，并且可以用来识别或监测呼吸系统或心血管疾病及其影响人体健康的病变。
血氧检测在诊断中使用一种叫做脉搏氧饱和度（又称SpO2）的血氧测量技术,该技术可以检测和记录血液中的氧含量。它采用一根纤细的光学传感器，代表测量者手指内血液血红蛋白（Hb）含量。根据血红蛋白的吸收率，以及经过系统滤波和估算的基线血氧水平，在心跳的过程中计算出的血氧的最终水平。
为了测量脉搏氧饱和度，光学传感器首先需要安装在受检者的手指上。该传感器对几百个光子进行多次反射，然后测量其中的红光和紫外光的数据，并确定血液中红细胞的实际数量。这两种光线中一个波长受血红蛋白结合的氧分子的改变而变化，而另一个波长不受影响。这些交叉结合的变化最终用来计算出血液中的氧含量。
脉搏氧饱和度的读数以%表示，比如仪表中读数为95％，则表示血液中的氧分子含量达到95％的正常水平。血氧检测可以帮助诊断某些呼吸或心血管疾病，还可以提供重要的信息，以帮助确定治疗方案，并监测疾病活动情况，以确保治疗良好的疗效。
血氧仪原理及使用方法
血氧仪原理及使用方法
血氧仪（Pulse Oximeter）是一种用于检测血氧饱和度的仪器，其原理是利用光学的原理，通过放射红外光照射手指，测量手指内血液中氧气的含量。血氧仪可以反映人体的状态，可以用于诊断和治疗，是检测血氧饱和度的重要设备。
血氧仪的使用方法非常简单，只需将血氧仪的探头贴在患者的手指上即可。探头会发出红外光，照射到患者的血液中，从而测量血液中的氧气含量。仪器会根据测量结果显示出结果，血氧饱和度的数值以及心率。
血氧仪在临床诊断中非常重要，它可以帮助医生了解患者的病情，以便更好地治疗疾病。例如，慢性阻塞性肺疾病（COPD）患者的病情可以通过血氧仪来诊断。此外，血氧仪也可以帮助医生判断患者是否需要氧气治疗。
在使用血氧仪之前，首先要确保探头是完好无损的。探头如果有损坏，会影响测量结果的准确性。其次，使用血氧仪前要先确保患者的手指是湿润的，以便测量数据更加准确。最后，每次使用完血氧仪后要及时清洗，以确保仪器的清洁度，避免细菌污染。
总之，血氧仪是一种重要的检测血氧饱和度的仪器，使用方法非常简单，但是也要注意一些操作细节，以确保测量数据的准确性。
血氧仪及其使用方法
血氧仪及其使用方法
介绍
血氧仪是一种可以测量人体血液中的氧气饱和度（SpO2）的设备。通过血氧仪的使用，我们可以监测人体氧气水平，以确保身体健康和安全。本文档将介绍血氧仪的基本原理以及使用方法。
原理
血氧仪通过红外光和可见光的吸收特性来测量氧气饱和度。设备通常由一个夹在手指上的传感器和一个显示屏组成。红外光和可见光通过传感器照射到血液中，根据血液的吸光度来测量氧气饱和度。
红外光和可见光会通过血液被吸收，而被吸收的程度取决于血液中氧气的饱和度。血氧仪测量这些光的吸收程度，并据此计算出氧气饱和度的百分比。
使用方法
1. 确保血氧仪已充电并处于工作状态。
2. 将血氧仪传感器的夹子放在您的指尖上，确保夹子紧密贴合并不会滑动。
3. 确保您的手指没有任何物体阻挡，例如指甲油或其他杂物。
4. 按下血氧仪上的开关按钮，打开设备。
5. 等待片刻，直到屏幕上显示出您的氧气饱和度数据。
6. 在测量完成后，将血氧仪关机或长按开关按钮进行关闭。
注意事项
- 在使用血氧仪时，请确保传感器与您的指尖紧密接触。如果传感器与指尖之间有间隙，可能会导致测量结果不准确。
- 在测量过程中，尽量保持手指稳定，避免移动或晃动。
- 如果您在使用血氧仪时感到不适或发现测量结果异常，请及时联系医生。
- 请按照血氧仪的使用说明正确操作设备，避免因操作不当导致的问题发生。
结论
血氧仪是一种简单而有效的设备，用于测量人体氧气饱和度。通过遵循正确的使用方法和注意事项，我们可以准确地监测和了解自己的氧气水平。希望本文档对您理解血氧仪及其使用方法有所帮助。
> 请注意：本文档所提供的信息仅供参考，请遵循专业医生的建议和使用说明进行操作。
指尖式血氧仪原理
指尖式血氧仪原理
指尖式血氧仪的原理可以分为两个主要步骤：光的发射和光的检测。在光的发射阶段，血氧仪会发射两种特定波长的光线，通常为红外光和红光。这两种波长的光线可以被血红蛋白（Hb）吸收。红光主要被氧合血红蛋白（HbO2）吸收，而红外光主要被还原血红蛋白（HbR）吸收。根据Lambert-Beer定律，当光线通过一定浓度的物质时，其吸光度与物质的浓度成正比。这意味着当红光和红外光经过人体组织时，它们的吸收量与血红蛋白的氧合状态有关。
在光的检测阶段，血氧仪通过光电二极管（Photodiode）来检测光线透过人体组织后的强度变化。光电二极管可测量通过它的光的强度，并将其转化为电流信号。当光通过组织时，它会被血液吸收并减弱，因此流过光电二极管的光的强度将与血红蛋白的氧化状态有关。根据被探测到的光的强度变化，血氧仪可以计算出血氧饱和度的数值。
血氧饱和度的计算公式为：SpO2=(HbO2/(HbO2+HbR))×100%。其中，HbO2代表氧合血红蛋白的浓度，HbR代表还原血红蛋白的浓度。通过测量红光和红外光的吸光度变化，可以得到氧合血红蛋白和还原血红蛋白的比例，从而计算出血氧饱和度。
心率的测量是通过分析心脉搏的变化来实现的。血氧仪使用无线电波测量心脉搏的信号强度，利用心跳的周期性变化来计算心率。当心脉搏经过手指时，它会引起血管的变化，从而影响透过组织的光的吸收。血氧仪通过检测光的吸收变化来得知心率的数值。
综上所述，指尖式血氧仪的原理基于光的吸收特性。通过发射特定波长的光线，通过检测传过组织的光的强度变化，即可计算出血氧饱和度和心率值。这种小巧、便携的医疗设备在临床和日常健康监测中具有重要的应用价值。
血氧饱和度测试仪的工作原理
什么是血氧饱和度测试仪？
血氧饱和度测试仪是一种低成本的无创医疗传感器，用于连续测量血液中血红蛋白的氧饱和度（SPO2）。它显示了血液中充满氧气的百分比。
血氧饱和度测试仪原理
血氧饱和度测试仪的原理是基于氧化血红蛋白和脱氧血红蛋白的差异吸收特性。氧化的血红蛋白吸收更多的红外光，并允许更多的红光通过。而脱氧血红蛋白吸收更多的红光，并允许更多的红外光通过。
仪器内部有什么？
每个血氧饱和度测试仪的传感器探头都包含两个发光二极管，一个发光二极管发出红光，另一个发光二极管发出近红外光，它还具有一个光电探测器。光电检测器测量每个波长下的透射光强度。并利用读数的差异来计算血氧含量。探头放置在身体的适当部位，通常是指尖或耳垂。
监测血液中氧饱和度的方法
两种不同的方法用于通过传输介质传输光。
• 透射式
在透射式中，发射器（即LED）和接收器（即光电探测器）位于手指的相对侧。用这种方法，这个手指将被放置在LED和光电探测器之间。放置手指时，一部分光线将被手指吸收，而一部分光线将到达光电探测器。现在，每次心跳都会增加血流量，这将导致更多的光被手指吸收，从而使更少的光到达光电探测器。
因此，如果我们看到接收到的光信号的波形，它将由每个心跳之间的心跳和波谷（底部）之间的峰值组成。谷值与谷值之间的差是由于心跳时的血流引起的反射值。
• 反射式
在反射方式中，LED和光电探测器位于同一侧，即彼此相邻。在反射方式中，由于手指的作用，会有一些固定的光反射回传感器。每次心跳时，手指中的血量都会增加，这将导致更多的光反射回传感器。
因此，如果我们看到接收到的光信号的波形，它将由每个心跳处的峰值组成。心跳之间存在固定的低值读数，该值可以视为恒定反射，从恒定反射值减去的峰值差就是由于心跳时血流引起的反射值。 在以上两种情况下，您都可以看到每次心跳都出现反射光的波谷/波峰，两个尖峰之间的持续时间可以用来测量人的心率。因此，典型的心跳传感器模块仅由发射器LED（主要是红外）和一个光电探测器组成。
