马坑铁矿原磨选系统铁回收工艺流程改造
Ｓｅｒｉａｌ Ｎｏ．５３３ Ｓｅｐｔｅｍｂｅｒ．２０１３ 现代矿业 Ｍ０ＲＤＥＮ ＭＩＮＩＮＧ 总第５３３期 ２０１３年９月第９期
马坑铁矿原磨选系统铁回收工艺流程改造
姚晓文 （马坑矿业股份有限公司选矿厂）
摘要针对马坑铁矿老磨选系统回收率偏低、过磨严重等问题，提出了对第２段磨矿直接进 行磁选并增加１台高频筛进行生产的工艺优化方案。通过工业试验数据证明：改造方案可行，改造 后全铁回收率由７９．９１％提高到８３．９９％，筛上返砂一０．０７４ ｍｍ粒级含量由７１％降到了４８％，有 效减少了２段磨矿的过磨现象。 关键词 马坑铁矿磨选系统工艺改造铁回收率
马坑铁矿是国内著名的特大型隐伏磁铁矿床之 一，已探明总储量４．３４亿ｔ，平均铁品位为３７．９９％。 马坑铁矿选矿厂老磨选系统原设计年处理量为 １００万ｔ，生产铁精矿４０万ｔ。现应发展要求老磨选 车间年处理量增加到１２０万ｔ，人磨量的提高导致高 频筛、第２段磨矿循环负荷偏高且过磨严重，选矿成 本和尾矿铁品位偏高。为此，对老磨选系统进行了 试验研究，提出了工艺优化方案 Ｊ，最终提高了铁 回收率、减少了过磨。 １ 矿石性质 对原矿进行化学多元素分析和铁物相分析，其 结果分别见表１、表２。 表１ 原矿化学多元素分析结果 ％
铁物相 铁含量 铁分布率
由表１、表２可知，矿物组成相对简单，可回收 的有用矿物磁铁矿之铁占有率为８１．３５％，矿石中 硫含量稍高，碱度（ＣａＯ＋ＭｇＯ）／（ＳｉＯ ＋Ａ１：Ｏ ）＝ １４．０６／３３．２８＝０．４２，属酸性矿石。
姚晓文（１９８５一），男，助理工程师，３６４０２１福建省龙岩市新罗 ２原磨选工艺流程及存在的问题 ２．１原磨选系统工艺流程 原磨选系统采用２段磨矿、３次分级、４段磁选 工艺流程。２段磁选２台ＣＴＢ．１０３０磁选机同时使 用。原磨选系统工艺流程见图１。
图１原磨选系统工艺流程 ２．２原工艺流程存在的问题 结合铁矿石工艺研究结果及生产实践，原工艺 主要存在以下问题：①选铁尾矿中非磁性铁含量偏 高，影响铁回收率；②系统中高频筛筛上产物多，筛 分效率低且过磨严重；③人磨矿量提高后，细粒干抛 投人运行，由于入磨矿石品位提高，１段磁选抛尾减 少，导致水力旋流器和第２段磨矿负荷过大，２段磨 矿浓度、筛给浓度偏高，磨矿效率低。 ３工艺流程改造及效果 ３．１ 工艺流程改造方案 针对原工艺流程存在的问题，进行如下改
９５ 总第５３３期 现代矿业 ２０１３年９月第９期 造 Ｊ：①考虑到１台高频筛处理能力有限，在增加入 磨矿量的情况下增加１台高频筛同时投人使用；② 由于２段磨矿细度、解离度较高，直接进行磁选抛 尾，以降低水力旋流器、高频筛的循环负荷；③２段 磁选原来并列使用的２台磁选机分开使用。改造后 工艺流程见图２。 原矿
１段
矿 图２改造后工艺流程 ３．２改造效果 工艺流程改造前后浓细度指标对比结果见表 ３、生产指标对比结果表４。 由表３、表４可知，工艺流程优化后铁回收率有 较明显的提高，筛上返砂量明显减少、尾矿铁品位有 明显的下降。 ４ 结论 工业试验数据证明，马坑铁矿选矿厂老磨选系 表３工艺流程改造前后浓细度指标对比结果 ％
工艺 霾 ｃ韧－０细． ０７ ｍｍ Ｊ 筛给 筛下 筛上 筛给 细度 细度 细度 浓度（一０．０７４（一０．０７４（一０．０７４ ｍｍ） ｍｍ） ｍｍ）
表４ 工艺流程改造前后生产指标对比结果％
统回收率偏低，存在比较严重的过磨问题。通过工 艺流程优化能使铁回收率由７９．９１％提高到 ８３．９９％，有效改善了第２段磨选工况条件，减少了 高频筛的返砂量、减少了过磨，为提高铁回收率、节 能降耗打下了良好的基础。此研究不足之处在于以 降低一定的品位为代价来提高铁回收率，由于条件 限制在系统用水量问题研究上还未做进一步的深入 研究，还有待进一步完善。 参考文献 ［１］ 中钢集团马鞍山矿山研究院．福建龙岩马坑矿业有限责任公 司一期技改选矿试验研究报告［Ｒ］．马鞍山：马鞍山矿山研究 院．２００２． ［２］ 刘淑贤，牛福生，张晋霞，等．内蒙某锡铁矿选矿试验研究［Ｊ］． 金属矿山，２００８（８）：８１Ｉ８２． ［３］ 李启衡．破碎与磨矿［Ｍ］．北京： ６金工业出版社，１９８０． ［４］张光烈．我国铁矿选矿技术的进展［Ｊ］．有色矿 台，２００５（２１）： ２９．３６． ［５］ 周洪林．德瑞克高频振动细筛在峨口铁矿选厂扩能改造中的 应用［Ｊ］．金属矿山，２００２（１０）：３５．３８． （收稿日期２０１３４３７．１５）
（上接第５３页）
距离／ｋｉｎ 图４某金属元素含量剖面示意 ４ 结 语 基于ＭａｐＧＩＳ软件的栅格分析功能，可以对已 有的区域地球化学数据进行处理和分析，寻找元素 异常区域，成图分析之后，结合地质资料，就对矿产 资源进行评价。此种方法具有成图快、精确度高、可 ９６ 操作性强的特点，通过ＭａｐＧＩＳ绘制出的元素异常 图与地形地质图套合之后，有利于对异常进行推断 与解释。但生成等值图时，个别地方有时会出现生 硬、圈定不合理的问题，需结合实际情况进行适当的 修改。 参考文献 ［１］ 樊相如．关注矿产资源国家安全与发展［Ｊ］．有色金属工业 ２００２（２）：１５一ｌ７． ［２］ 肖克炎．中国矿产资源评价新技术与评价新模型［Ｍ］．北京 地质出版社，２００６：２３．２８． （收稿日期２Ｏ１３－（）７－２０）
选矿厂技改方案
山西省大红才矿业
有限公司
选
矿
厂
工
艺
改
造
方
案
编写：吴元锋
审核：
二零一九年十二月三十日一、总则
大红才选矿厂一、二选车间工艺采用两段二闭路流程，
一段闭路利用分级机实现，二段闭路利用高频细筛来完成，
近年来，由于处理能力和精矿质量的不断提高，原设计工艺
存在的一些弊端和后续配套设备产能不足等现象逐渐暴露，
从而不能满足于目前公司发展的需求，为了选矿厂能使紧跟
公司发展的步伐，提高车间总体产能，稳定精矿质量已经刻
不容缓，故而需要进行一序列的工艺技改和设备更换，才能
使得整个选矿厂能够更好的为公司以后的发展继续服务。
二、一选厂工艺1.一选厂原工艺流程存在的问题
1.1一选厂原工艺流程
原矿经过破碎后运输至一选厂原矿仓，原矿仓矿石通过
皮带运输机给入到一段ø2.7米X3.6米的3台格子型球磨机，
分级机为ø3米的双螺旋分级机，分级机溢流进入到ø1.2米X3米磁场强度为280mT的磁选机作为第一阶段预选甩尾，
1#、2#系列生产线粗精矿进入8台型号为MVS2020陆凯电磁
高频筛和3台5层高频筛进行粒度分离，筛上矿浆分别进入2台ø1.2米X3.6米磁场强度为280mT的浓缩性磁选机，浓缩
后的矿物分别给入二段ø2.2米X7米的2台格子型球磨机进
行二次磨矿，磨矿后的矿浆用ø1.2米X3米磁场强度为280mT
的磁选机再次选别甩尾，精矿通过8/6渣浆泵打入高频筛进行分离，筛上矿浆继续二段闭路磨矿，筛下矿浆分别进入ø1.2
米2台淘洗机脱泥，淘洗机底流经过一台ø1.2米X3米磁场
强度为180mT磁选机选别，选别后的精矿进入到脱水车间进行脱水。其原工艺流程如下：
3#系列粗选后精矿进入泵池，通过8/6渣浆泵打到ø1.2
米X4.5米磁场强度为280mT磁选机选别，选别后的精矿进
入12台型号为MVS2020陆凯电磁高频筛进行粒度分离，筛
上矿浆分别进入2台ø1.2米X3.6米磁场强度为280mT的浓
缩性磁选机浓缩，浓缩后的矿浆分别给入二段ø2.4米X7米
铁矿选矿废水处理工艺
铁矿选矿废水处理工艺
铁矿矿石中含有许多含铁矿物以及杂质，其选矿过程会产生大量废水。废水中含有高浓度的悬浮固体、重金属离子、有机物等，对环境造成严重污染。因此，进行铁矿选矿废水处理工艺是必要的。
一般来说，铁矿选矿废水处理工艺包括以下几个步骤：
1. 混凝处理：首先将废水进行混凝处理，以去除其中的悬浮物和浮游物。常用的混凝剂可以是铝盐、铁盐等。混凝后的固体颗粒会形成较大的团聚物，便于后续处理。
2. 沉淀处理：将混凝后的废水通过沉淀池进行沉淀处理。在这个过程中，团聚物会在池底沉淀下来，形成污泥层，而清水则上升到池面。
3. 絮凝过滤：沉淀后的污泥进行絮凝过滤。将污泥和絮体通过过滤设备（如压滤机）进行分离，降低废水中固体颗粒的浓度。
4. 中和处理：废水中可能含有一定浓度的酸性物质，需要进行中和处理。可以使用碱性物质（如氢氧化钠）来中和废水，使其pH值适中，减少对环境的影响。
5. 活性炭吸附：废水中可能含有有机物，使用活性炭进行吸附处理。活性炭可以有效去除废水中的有机物，提高废水的处理效果。
6. 高级氧化处理：如果废水中含有难以去除的可溶性有机物或重金属离子，可以采用高级氧化处理方法，如臭氧氧化、紫外光催化等。这些方法可以将有机物和重金属转化为无害的物质。
以上是一般的铁矿选矿废水处理工艺，具体的处理方法和工艺方案可以根据不同的铁矿矿石组成和废水特点进行优化设计。同时，废水处理过程中应遵循环保要求，进行必要的中间处理和排放控制，确保废水处理的安全和环境友好。
铁矿选矿技术和工艺方法
287管理及其他Management and other铁矿选矿技术和工艺方法姚明燕，江建国（河北省承德市承德县高寺台镇黑山铁矿，河北 承德 067412）摘 要：近年来，经济发展迅速，我国的各行各业建设的发展也有了创新。目前，我国铁矿石的选矿技术及设备已处于国际领先水平，但我国铁矿石具有种类多、细、杂及贫的特点，且钢铁行业对铁矿的要求越来越高，因此，仍需要不断发展我国铁矿石的选矿工艺及设备。据相关资料显示，我国铁矿石的工业类型及地质成分较为复杂，且铁矿石中含有复杂的矿物共生关系，但选择可靠的选矿工艺，可大大提高铁精矿的质量，降低资源消耗，有利于增加经济效益，可见，加强对铁矿选矿工艺研究是极为必要的。关键词：铁矿选矿技术；工艺方法；优化中图分类号：TD951文献标识码：A 文章编号：11-5004（2021）06-0287-2
收稿日期：2021-03作者简介：姚明燕，女，生于1979年，满族，河北承德人，研究生，中职，研究方向：选铁和选钛、选磷或实验室新技术。随着我国铁矿选矿技术的发展，铁矿选矿工艺中解决了大量的技术难度，致力于推进铁矿研究工作的发展，在此基础上提高铁矿选矿的技术水平。我国在铁矿的选矿工作中投入了大量的研究，考虑到我国铁矿矿床复杂化、多样性的特点，应该有效落实选矿技术与工艺方法，以此来完善铁矿选矿的过程[1-3]。1 铁矿石选矿现状1.1 铁矿石选矿的概述在我国现有的铁矿资源中，约98%的铁矿资源为贫矿，需要选矿的铁矿石规模较大，有效的选矿技术可以根据铁矿石的矿物组分特点及物化特性，从选矿工艺的角度出发，可将铁矿石成分多金属共生的复合铁矿石、弱磁性铁矿石、混合型铁矿石及磁铁矿石这四种，其中复合铁矿石的最大特点是具有相关数量的金属或非金属有益矿物，这一特点使之成为独立矿石种类。自1970年以来，我国磁选厂以提高铁精矿的效率及效益为主，对其技术和设备不断进行更新与改造，并取得显著成绩。另外，在开采铁矿石的过程中，难免会混入一定数量的围岩，尤其是在地下开采中，围岩的混入率为15%~20%，采用无底柱分段崩落采矿方式的地下矿，所采出的矿石中围岩混入率要超过20%，大大降低了入选矿石的质量。这种情况下，在破碎筛分流程中，可采用先进的预选工艺，使用磁滑轮杆选抛围岩，一般在中碎或细碎后进行，一般情况下，磁滑轮杆选矿石粒度可达35cm，抛弃废石的产率为5%~20%，可有效节约企业成本，从而提升企业的经济效益。1.2 铁矿选矿设备据相关调查资料显示，我国选矿厂一般采用粗破、中破和细破这三段破碎流程破碎铁矿石，粗破多采用1.2m或1.5m旋回式破碎机，中破使用2.1m或2.2m标准型圆锥式破碎机，细破采用2.1m或2.2m短头型圆锥式破碎机。通过粗破的矿石，要求其坡度应≤20cm，再经过中、细破碎后，将筛分成矿石力度＜12mm的产品送至磨矿槽。1.3 选矿技术工艺目前，我国铁矿石的磨矿流程多采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。采用的磨矿设备相对较小，最大球磨机为（3.6×6）m，最大棒磨机为（3.2×4.5）m，最大自磨机为（5.5×1.8）m，砾磨机（2.7×3.6）m，磨矿后的分级基本使用螺旋分级机，为了提高工作效率，部分选矿厂采用水力旋流器取代二次螺旋分级机。2 当前铁矿石的资源现状第一，分布不均匀，且总量有限。目前，我国铁矿资源整体呈现逐渐下降的趋势，若要减少铁矿石从外界的引入量，缓解当前工业发展面临的压力，则应对国内资源进行充分运用，以提升工业企业自给能力。我国铁矿资源主要分布在安徽、湖北等地，优质铁矿石呈现不断减少的趋势，且后备矿山也会随之出现严重不足。第二，开采难度不断提升，且采购成本持续增加。部分优质矿石主要处于深层，导致开采难度不断提高，开采成本增加。第三，选矿技术有待提升。近年来，虽然我国铁矿石的选矿技术取得明显进步，但仍然存在许多问题，例如，生产指标并未满足相应标准等。由此可见，工业企业在原料质地方面面临较高要求，提升选矿技术水平刻不容缓[4]。3 铁矿选矿工艺3.1 反浮选工艺铁矿选矿中反浮选工艺得到了有效运用，反浮选工艺比较适用于含硅质的矿产资源内。反浮选技术具有脱硅的作用，我国铁矿选矿中投入了阴离子反浮选技术，铁矿采矿品从原来的64%可以提升到68%左右，表明反浮选工艺的重要性。传统铁矿采矿工艺中采用的捕收剂经常会在铁矿石中诱发泡沫问题，降低了铁矿采矿的效率，由此反浮选工艺中会引进新型的耐低温阳离子捕收剂，专门用于解决铁矿石生产中的泡沫问题，以便开采出精品铁矿。反浮选工艺在铁矿选矿中，12℃与22℃的温度下，铁矿采矿的指标达到70%，回收率高达97%。我国铁矿资源中的磁铁矿粒度要比常规铁矿细，仅仅利用反浮选工艺会降低磁铁矿的开采效率，应该结合磁选法与反浮选工艺，两项工艺相互协调后可以提高精品铁矿石的质量，而且反浮选技术可以降低铁矿资源中的含硅量。反浮选工艺方法在铁矿选矿中，经过浓缩、磨矿、脱水、多次抛尾、磁选精品、反浮再选的工艺处理后，最大化的提升了铁矿选矿的精品度。3.2 全磁选工艺全磁选工艺方法在铁矿选矿中与反浮选相比操作更加简单，全磁选工艺的投资成本低，工艺具备可靠性。铁矿选矿的过程中，全磁选工艺方法初期阶段也是要经过磨矿、弱磁选工艺的，细化筛选出铁矿石，在此基础上选择高性能的磁选设备，提高细筛选的工艺效率后直接运用高效细筛设备挑选精品铁矿资源。上文中提到反浮选采矿精品度为67%，全磁选工艺采矿的精品度可以提高到70%，此项工艺在铁矿选矿中的工艺流程简单，可以准确地Copyright©博看网 . All Rights Reserved.管理及其他Management and other找到铁矿选矿的切入点，不会出现开口风险，有利于实现提铁降硅，表明全磁选工艺的经济效益。全磁选工艺在铁矿选矿的实践案例中，不仅提高了铁矿的精品度，还会降低铁矿内的硫含量，促使含硫量可以降低到4%左右。全磁选工艺控制了铁矿选矿的成本投入量，在尾矿品位方面与反浮选类似，回收率也没有变化。3.3 红矿工艺方法红矿是铁矿中的一种表现类型，我国铁矿中红矿石的含量大，实际选矿开采的难度高，已经开采的红矿资源很少，市场中红矿石非常短缺，增加了红矿工艺的实践压力。红矿是铁矿选矿中的一大难题，红矿选矿工艺中经常会采用药剂与设备，由此提高红矿采矿的基本水平。铁矿选矿研究中，致力于提高对红矿工艺方法的重视度，深入研究红矿开采的工艺，以此来提高红矿选矿的资源量。3.4 超贫磁铁矿选矿技术超贫磁铁矿是指磁性铁含量低于现行规范需选铁矿石磁铁矿石一般工业指标要求，在当前技术经济条件下可以进行开发利用的含铁岩石。超贫磁铁矿开发具有很多优点，比如对市场的灵敏度高，利润变化范围大，但与此同时，它的经济风险较大，并且尾矿排放量大，造成资源浪费和环境压力大等特点。所以研究人员在开发与管理时都应该对这一劣势给予足够的重视。根据专家的介绍指出，超贫铁矿主要是有以下几个方面体现：第一点是这类铁矿一般储存在基性超基性岩或者变质岩底层中；第二点是这些铁矿是中含有的铁品位全部低于传统的铁矿业指标的最低要求；第三点是超贫磁铁矿规模非常大，有利于开采，而且还很容易选矿；第四点是在当前有限的经济技术条件下，开发利用超贫磁铁矿经济效益和社会效益都很高；第五点是传统铁矿中的表外矿也包括在其中；第六点是还可能也包含其他类型的含铁矿体。3.4.1 采用高效设备实现多碎少磨破碎磨矿能耗是选矿能耗中耗能最多的，如何节约破碎磨矿能耗是目前亟待解决的问题，“多碎少磨”是选矿工作的工作目标。当前我国是采用高效破碎设备，例如高压辊磨机，利用高效破碎设备不仅能够大幅度降低入磨的细度，并且在过程中不会对铁矿产生什么不良的影响，相反，还会有利于磨矿。这样不仅仅能够减少人工投入、经费投入，还能够提高破碎磨矿的效率以及质量。3.4.2 粗粒湿式抛尾技术虽然采用高效的破碎磨矿设备能够大幅度降低入磨的细度、能够减少人工投入、经费投入，还能够提高破碎磨矿的效率以及质量，但是在这个过程中，国内大部分磁铁矿选矿厂对原矿破碎磨矿时产生的大量尾矿都进行抛弃，以便来提高入选矿产的质量以及品位。但是在这个过程中不可避免地会产生大量的粉矿，这样就导致抛尾中有抛尾量少、品位提高幅度小等严重的问题，气候干燥的地区还好，但是尤其是在非常潮湿地区，抛尾效果差的现象犹为突出。但是在将矿石破碎磨矿后再采用湿式粗粒抛尾设备，这样能够有效地提高入选矿石的品位，并且磁性铁的损失会减少。与干性磁选相比，抛尾产率明显提高，选矿品位也明显提高。3.5 药剂更新工艺药剂是铁矿选矿工艺中的重点，药剂在铁矿选矿中的应用要注重更新，满足铁矿选矿工艺的基本需求[5]。药剂可以提高铁矿选矿工艺的效率，本文以浮选工艺中的捕收剂、抑制剂为例，分析药剂更新工艺的几点表现，如：（1）铁矿选矿工工艺药剂的核心是混合脂肪酸类与硫酸盐类的药剂，经过改制后增强铁矿选矿时的捕收能力，高效选择矿山中的铁矿石资源。（2）药剂更新工艺中，新型高效阴离子捕收剂已经得到了有效的应用，尤其是铁矿选矿工艺中使用的MH-88捕收剂，促使铁矿选矿中的金属回收率高达75%。（3）捕收剂中的胺类物质可以应用到含硅的铁矿石浮选工艺内，我国胺类捕收剂生产制造较少，经过更新后主要有混合胺与十二碳脂肪胺，积极投入到铁矿选矿工艺中，辅助提升铁矿选矿的效率。（4）现阶段铁矿选矿工艺中更新的药剂阳离子捕收剂GE-61，具备耐低温的优势，选矿的效率非常高，此类药剂取代了磁选抛尾的工艺，简化铁矿选矿的工艺方法。3.6 铁矿选矿工艺方法之药剂更新工艺方法在铁矿选矿时药剂已成为重点工艺，为了进一步满足铁矿选矿工艺的要求应对药剂进行更新。第一，药剂中的混合脂肪酸类与硫酸盐类药剂已成为铁矿选矿工艺中的核心，通过相关的改制后可以增强铁矿选矿时的捕捉能力并可以提升铁矿资源的选矿率。第二，在进行药剂工艺更新时新型的、高效的阴离子捕捉剂得到了广泛的使用并取得了较好的效果，特别是MH-88捕收剂的使用可以将铁矿选矿中金属回收率提升到75%。第三，药剂捕捉剂中的胺类物质可以应用到铁矿石悬浮工艺中。目前我国胺类捕捉剂生产量相对较少，在对其更新后可以主要以混合胺与十二脂肪胺为主，并被广泛的使用到铁矿选矿工艺中，大大的提升了铁矿选矿的效率[6,7]。4 结语综上所述，在对我国铁矿石选矿的现状进行了解后，可在今后的铁矿石选矿中，运用更多的新工艺、新设备和新技术，提高选矿效率，同时，积极推广矿产资源、工业废物的综合利用和可再生资源的回收利用，以建立节约型社会，促进社会经济的持续发展。另外，在今后的研究工作中，还应加强复杂难选铁矿资源的利用，以实现铁矿资源利用技术的有效提高。我国是工业大国，钢铁工业的发展对我国尤其重要，持续稳定的铁矿供给是保证我国钢铁工业发展的重要条件，但就目前我国的发展状况来说，我国的铁矿资源大部分是从国外进口的，铁矿石对外依存度达到百分之六十左右，这不利于我国钢铁工业的发展。面对这样的现状，我国应该充分利用科学技术的发展，研究出先进的设备和提高我国的铁矿的使用效率。加大对复合型铁矿石的研究，扩大铁矿石的利用率，需要依靠科技进步最大限度的利用国内有限的铁矿资源，提高铁矿石的自给率，保障铁矿石的安全供给。依靠科技进步，加大对复合型铁矿石的研究，扩大铁矿石的利用率，这就显得犹为重要。要求我们依靠科技进步以及设备的发展，在最大的程度上合理利用国内有限的铁矿资源，保障铁矿石的安全供给，能够不用依靠进口来支撑我国的钢铁工业，从而促进我国钢铁工业和国民经济稳健发展。参考文献[1]姚伟.铁矿选矿技术及其发展[J].中国高新技术企业，2015（36）：149-150.[2]陆永军，业超.青海某铁矿选矿工艺设计[J].云南冶金，2013，42（04）：19-21+68.[3]章永成.浅析铁矿选矿技术和工艺方法[J].民营科技，2009（10）：8.[4]陈国荣.广西某钛铁矿的选矿工艺设计[J].有色金属（选矿部分），2009（05）：29-32.[5]王俊理.我国金属矿山选矿技术进展及发展方向[J].科技创新与应用，2014（12）：295.[6]刘万宁.低品位铁矿的选矿工艺分析[J].科技创新与应用，2014（31）：138.[7]张明，张玉萍.磁法找铁矿经验[J].科技创新与应用，2013（12）：70-71.Copyright©博看网 . All Rights Reserved.
福建马坑铁矿二期采矿初步设计的优化
Ｓｅｒｉａｌ Ｎｏ．４６１ Ｓｅｐｔｅｍｂｅｒ．２００７ 矿业快报 ＥＸＰＲＥＳＳ ＩＮＦＯＲＭＡＴＩＯＮ ＯＦ ＭＩＮＩＮＧ ＩＮＤＵ Ｙ 总第４６１期 ２００７年９月第９期
・技术交流・
福建马坑铁矿二期采矿初步设计的优化
刘镜平 （马坑矿业股份有限公司）
摘要：介绍了马坑铁矿二期采矿初步设计存在的缺陷所进行的设计优化。不但充分回收了 钼矿资源，而且采矿生产系统运行更趋合理，同时还减少了开拓工程量及投资费用，取得了显著的 经济效益。
关键词：马坑铁矿；二期采矿；优化设计 中图分类号：ＴＤ８５２ 文献标识码：Ｂ 文章编号：１００９－５６８３（２００７）０９－００３６－０３
１概况 、 马坑铁矿区位于福建省龙岩市城南１５ｋｉｎ的龙
岩“山字型”构造前弧东翼内侧，其东界为天凹山断 层，西界为溪马河断层，东西长约４ ０００ｍ，南北宽 ７００～１００ｍ，分为中、西两个矿段。铁矿石地质储量
４．３４亿ｔ，矿体倾向北西，倾角一般为４０。，陡者为 ５０。一７０。。矿体厚度沿走向和倾向变化较大，平均 厚度中矿段２１．７６ｍ，西矿段５０．０４ｍ。
马坑矿区矿石类型主要为中贫磁铁矿，平均地 质品位３９．１６％，硬度 为１０～１２，易磨易选，有害
元素ｚｎ、ｓ含量甚微。伴生铁钼矿和共生辉钼矿， 铁钼矿主要赋存于７１～８３勘探线间的３５０ｍ标高
以上，中矿段平均地质品位０．０９５％，是一期铁矿开 采综合利用的主要资源。辉钼矿主要分布于西矿段 ５９～６４勘探线间的２００～４５０ｍ标高上，地质品位比
较高，平均品位０．１ １９％，二期初步设计没有纳入设 计范围。
主矿体的顶板围岩，以大理岩或大理化灰岩以 及辉绿岩为主，岩体溶洞发育，并且发育深规模大。
除断层破碎带附近和溶洞地段外，岩体稳定性较好， 坚固性系数 ＝７～１１。
矿体底板围岩主要是石英岩、石英化砂岩和粉
砂岩，除断层破碎带附近粉砂岩外，岩体稳固性较 好，坚固性系数 ：８～１４。马坑铁矿床埋藏深，矿石

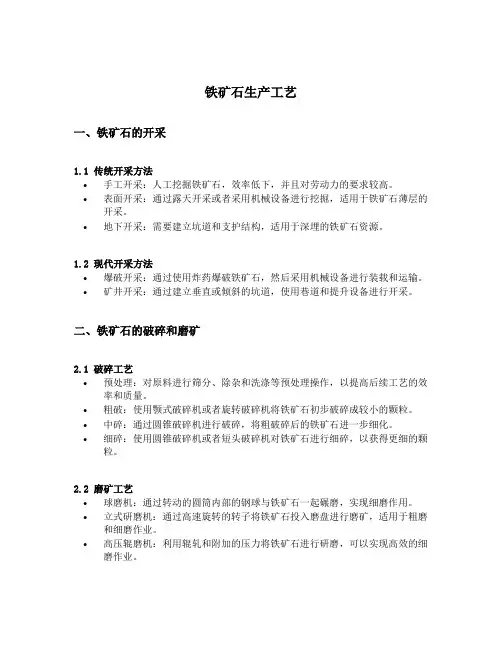

铁矿石生产工艺
铁矿石生产工艺
一、铁矿石的开采
1.1 传统开采方法
• 手工开采：人工挖掘铁矿石，效率低下，并且对劳动力的要求较高。
• 表面开采：通过露天开采或者采用机械设备进行挖掘，适用于铁矿石薄层的开采。
• 地下开采：需要建立坑道和支护结构，适用于深埋的铁矿石资源。
1.2 现代开采方法
• 爆破开采：通过使用炸药爆破铁矿石，然后采用机械设备进行装载和运输。
• 矿井开采：通过建立垂直或倾斜的坑道，使用巷道和提升设备进行开采。
二、铁矿石的破碎和磨矿
2.1 破碎工艺
• 预处理：对原料进行筛分、除杂和洗涤等预处理操作，以提高后续工艺的效率和质量。
• 粗破：使用颚式破碎机或者旋转破碎机将铁矿石初步破碎成较小的颗粒。
• 中碎：通过圆锥破碎机进行破碎，将粗破碎后的铁矿石进一步细化。
• 细碎：使用圆锥破碎机或者短头破碎机对铁矿石进行细碎，以获得更细的颗粒。
2.2 磨矿工艺
• 球磨机：通过转动的圆筒内部的钢球与铁矿石一起碾磨，实现细磨作用。
• 立式研磨机：通过高速旋转的转子将铁矿石投入磨盘进行磨矿，适用于粗磨和细磨作业。
• 高压辊磨机：利用辊轧和附加的压力将铁矿石进行研磨，可以实现高效的细磨作业。 三、铁矿石的浮选和选矿
3.1 浮选工艺
• 矿石破碎：将破碎后的铁矿石细粉加水制成矿浆。
• 添药调节：根据不同矿石性质和需要的浮选效果，添加浮选药剂和调节剂。
• 搅拌混合：通过机械搅拌设备将矿浆和药剂充分混合。
• 气泡吸附：通过向矿浆中注入空气或者其他含气物质，使铁矿石颗粒和气泡结合形成泡沫。
• 矿泡分离：利用浮选机的分离槽将含有铁矿石的泡沫从其他物质中分离出来，以获得纯净的铁矿石。
3.2 选矿工艺
• 纳米矿选：利用纳米技术对铁矿石进行筛分和分离，以获取更纯净的铁矿石。
• 磁选：通过磁性材料的吸附作用，将铁矿石中的磁性物质与非磁性物质分离。
• 重选：利用矿石中不同重量和密度的成分在流体中的分层作用，进行重选和分离。
铁矿石干式粉磨干法磁选工艺简介
铁矿石干式粉磨干法磁选工艺简介
概述：
本文介绍一种选矿工艺及设备， 即一种采用干法磨矿分级的 工艺及设备， 该工艺及设备可以根据矿石中每种矿物可磨度和密 度的差异，
实现差别磨矿， 可以有效的避免因有用矿物过磨造成 的境况损失以及降低因磨细脉石矿物而带来的能耗。 此方法特别 适用于干旱缺水地区铁矿石的粉磨与磁选。
背景技术：
我国铁矿资源较为丰富，而且随着铁矿勘察技术的不断提 高，探明的铁矿资源储量不断增加。从我国铁矿石的质量来看， 主要呈“贫矿多、富矿少、嵌部粒度细、多金属共（伴）生矿石 比例高、矿石组分复杂”的特点。在当前技术条件下，具有工业 利用价值的主要是磁铁矿、赤铁矿、褐铁矿、菱铁矿、钛铁矿和 黄铁矿等。
经济建设的持续高速发展，带动了国内钢铁工业的迅猛发 展。我国作为世界第一铁矿石的生产和消费大国， 加上铁矿资源 “贫、细、杂”的特点，使国内的铁矿资源供给远远无法满足内 需，每年必须从国外进口大量铁矿石或铁精粉。 目前我国铁矿选 矿技术研究主要集中在以下几个方面： 1、实施“提铁降硅”； 2、 开发高效节能的选矿新工艺、新技术； 3、新型破碎、磨矿、分 级、选矿设备的研究。
几十年来，北方重工集团公司针对我国铁矿资源“贫、细、 杂”的特点开展了大量的研究工作， 尤其是近年来，在综合利用 难磨的矿渣微粉生产复合水泥方面，北方重工集团公司研制并成 功应用了新的高效单臂加载结构的立式矿渣辊磨机， 使得在矿石
细磨阶段用立式辊磨机代替球磨机成为可能。 这一进展为选矿工
艺指标的提升带来了希望。
干式粉磨干法的优势及特点：
目前，铁矿石的选矿工艺，通常采用湿法选矿工艺，这种工 艺历史悠久，技术成熟，但耗水量较大，工艺流程相对复杂，基 建费用高。对于干旱缺水的中西部地区， 该方法将会大大提高选 矿成本。而干法粉磨干法磁选工艺的出现， 很好了解决了这个难
题，采用这种工艺，可以缩短选矿流程，减少流程中的用水量， 甚至选矿全流程采用干法工艺。
选矿设备工艺流程
选矿设备工艺流程
选矿是矿山生产中的重要环节，其工艺流程对矿石的提取和提纯起着关键作用。选矿设备工艺流程是指通过一系列设备和工艺步骤，将原始矿石中的有用矿物和杂质分离出来，从而达到提取有用矿物的目的。下面将介绍典型的选矿设备工艺流程。
1. 破碎和磨矿阶段
矿石从矿山中采出后，首先需要进行破碎和磨矿处理。破碎设备通常包括颚式破碎机、圆锥破碎机和冲击破碎机等，其作用是将原始矿石从较大的块状物破碎成较小的颗粒。而磨矿设备则包括球磨机、矿石磨等，其作用是将破碎后的矿石进行细磨，以便后续的浮选或者选矿过程。
2. 浮选阶段
浮选是选矿中常用的一种分离方法，其原理是利用矿物与浮选剂的亲疏性差异，使有用矿物和杂质分离。浮选设备通常包括浮选机、搅拌桶和浮选槽等。在浮选过程中，首先将矿石经过破碎和磨矿处理后，与浮选剂混合，然后通过浮选机的搅拌和气泡作用，使有用矿物浮到矿浆表面形成浮渣，而杂质则沉入矿浆底部形成尾渣，从而实现有用矿物和杂质的分离。
3. 磁选阶段
磁选是利用矿石中的铁磁性矿物与非铁磁性矿物的差异，通过磁场作用将二者分离的方法。磁选设备通常包括磁选机和磁选槽等。在磁选过程中，矿石经过破碎和磨矿处理后，通过磁选机的磁场作用，使铁磁性矿物被吸附在磁选机表面形成磁渣，而非铁磁性矿物则被带走形成尾渣，从而实现有用矿物和杂质的分离。
4. 重选阶段
重选是利用矿石中的密度差异进行分离的方法。重选设备通常包括重选机和重选槽等。在重选过程中，矿石经过破碎和磨矿处理后，通过重选机的水流作用，使密度较大的有用矿物沉降到重选机底部形成重选渣，而密度较小的杂质则被带走形成尾渣，从而实现有用矿物和杂质的分离。
5. 脱水和干燥阶段
脱水和干燥是选矿过程中的最后一道工艺环节，其目的是将分离出来的有用矿物进行脱水和干燥处理，以便后续的运输和储存。脱水设备通常包括脱水筛和脱水离心机等，而干燥设备则包括回转干燥机和烘干机等。
提高赤泥铁精矿回收率的生产实践
提高赤泥铁精矿回收率的生产实践
摘要：我公司自2013年6月开始对氧化铝生产出来赤泥进行提取铁精矿粉。采用“赤泥—隔渣筛—中磁机—粗选—精选—压滤—铁精矿”的工艺流程，全部处理三洗沉降槽送来底流料浆，产率和回收率都比较低，精选后的尾矿送至赤泥堆场进行堆存。由于产率和回收率较低，给赤泥堆场造成了一定的压力，还浪费铁资源，经对生产流程改造优化后，产能及铁精矿得到提升。
关键词：铁精矿；优化改造；回收率；综合效益；
目前国内一水硬铝石型铝土矿全部采用拜耳法处理，现行高温溶出过程主要目的在于实现一水硬铝石与其他杂质矿物的分离，工艺参数与设备设计均基于铝矿物的充分溶出，而对于铁、硅、钛等非铝矿物的反应行为未进行合理控制和资源化利用。氧化铝生产的赤泥进行铁精矿回收利用，既可实现废物资源化，能形成新的产业点，取得较好的经济效益，可有效解决氧化铝生产数量巨大固体废弃物堆存问题及其造成的环保压力。符合“变废为宝、变害为利、综合利用、可持续发展”的基本国策。
国内高铁铝土矿资源主要集中在广西、云南两省，近期在山西北部也勘察到了部分高铁铝资源，其中又以广西省资源储量最为丰富。据测算和估计这一区域内高铁三水铝石矿总储量约10亿吨，其中已探知资源约2.67亿吨。但这一部分因其矿石组分复杂、且其所含铝、铁成份均与单一铝土矿或铁矿相比含量较低，虽近年来针对铝土矿的相关研究较多，但能高效利用回收矿石中含铁矿物的技术尚不成熟。随着资源开发的深入，高铁铝土矿将以更低品位和复杂难选矿石为主，会对目前采用的直接选铁模式带来更大的挑战。
一、赤泥选铁目前回收概况
我公司生产用铝土矿为高铁铝土矿，但目前采用的湿式立环强磁选铁工艺铁回收率仅为20%-30%，存在较大的资源浪费，且近年，随着氧化铝生产的延长，采用的高铁铝土矿中铝矿物的品位越来越低，单传依赖于提取氧化铝的生产模式，其经济性逐年下降，同时也是对高铁铝土矿的资源浪费。近年随着国内铝土矿资源供应越来越紧张，氧化铝生产用的铝土矿品位逐年下降，使用的铝土矿类型更加复杂。为了解决上述存在的问题，我公司对此进行研究，成立攻关小组。通过技术设计，可以降低尾矿品位，进一步回收现在生产过程中的尾矿铁资源，不断提高赤泥提取铁的利用程度，增加企业的经济效益。形成一套新的氧化铝生产铁精矿回收技术，对开发综合利用国内高铁铝资源具有重要的指导意义。
铁选厂工艺流程改造解析
铁选厂工艺流程技术改造
1、为了合理有效的利用铁矿资源，本公司本着技术创新的企业理念，针对性的改造工艺流程，对选矿厂工艺进行了技术改造。
（1）矿石特点：矿石中主要金属矿物为磁铁矿，其次有赤铁矿和少量的褐铁矿、黄铜矿等，含铁硅酸盐矿物主要是绿泥石，其次是绿帘石、角闪石等，非金属矿物主要为石英、长石、绿泥石、绿帘石和角闪石等，矿石中非金属矿物绿泥石等含量高、硬度低、易磨，磁铁矿硬度高、难磨。
（2）该矿石原矿平均品位全铁在8-11%，其中磁性铁含量在3-4%，磁性铁占全铁的37.5%。
2、改造项目：
（1）未改造前采用传统的破碎工艺二段一开一闭路（见
图1-1），细碎设备采用了传统工艺常用的锤式破碎机，处理能力低、设备数量多、维修费用高、粒度控制难（粒度在0~40mm左右）等缺点，本公司矿山属于露天开采，开采后的矿石粒度在-50mm以上的占60-70%，根据这一特性，在原型号为PE1200x1500的2台颚式破碎机粗破前改造安装了型号为WGZT-20x60的2台棒条式给矿机，60-70%的原矿不经过颚式破碎机，而直接进入4台型号为2YK3060的圆筒振动筛分系统（见图1-2），经过改造后，直接提高了破碎系统的处理能力60%，把原细碎破碎设备锤式破碎机改换成型号为PF1620v的4台反击式破碎机，改造后粒度指标达到了0~30mm之间，处理量增大，粒度均匀稳定，所用设备减少，企业实现了节能降耗，多破少磨的效果。改造前后两条破碎系统数据对比如下：
PE1200x1500颚式破碎额定处理量为：300~800吨/h
名 称 处理原矿量（吨/日） 细破粒度（mm）
改造前 38400 锤破0~40
改造后 进入破碎机38400 61440 反击破0~25
进入筛分系统23040
从以上数据结果看出，改造后处理能力比原来处理量的基础上增大了60%（23040吨/天），破碎粒度由原来的0~40mm提高到0~25mm，为下一个工序提供了良好的生产条件。
铁矿选矿厂工艺流程
铁矿选矿厂工艺流程
铁矿选矿是指从铁矿石中提取铁矿石中的铁资源，经过一系列的物理、化学处理过程，最终得到高品质的铁矿石产品。铁矿选矿厂工艺流程是一个复杂的过程，需要经过多个阶段的处理和加工。下面将详细介绍铁矿选矿厂的工艺流程。
1. 破碎和磨矿。
铁矿石通常是以岩石的形式存在，首先需要将原始的铁矿石进行破碎和磨矿处理。破碎过程通常采用颚式破碎机或圆锥破碎机进行粗碎，然后再通过磨矿机进行细碎，将原始的铁矿石破碎成适合选矿过程的颗粒大小。
2. 磁选。
磁选是铁矿选矿的重要环节，通过磁选过程可以将铁矿石中的磁性矿物和非磁性矿物进行分离。通常采用磁选机进行磁选处理，通过磁场的作用，将磁性矿物吸附在磁选机上，而非磁性矿物则被排除。这样可以有效地提高铁矿石的品位，减少后续的冶炼成本。
3. 浮选。
在磁选之后，还需要进行浮选处理，将铁矿石中的硫化物进行分离。通常采用浮选机进行浮选处理，通过向矿浆中加入药剂，使硫化物和其他矿物发生吸附作用，然后通过气泡的作用将其分离。这样可以有效地提高铁矿石的品位，减少后续的冶炼成本。
4. 脱水。
经过磁选和浮选处理后，得到的铁矿石浆需要进行脱水处理，将其中的水分进行脱除。通常采用压滤机或离心机进行脱水处理，将铁矿石浆中的水分进行脱除，得到干燥的铁矿石精矿。
5. 精矿处理。
经过脱水处理后，得到的铁矿石精矿还需要进行进一步的处理，通常包括磨矿、磁选和浮选等环节，以进一步提高铁矿石的品位和品质。
6. 成品铁矿石。
经过以上的一系列处理过程，最终可以得到高品质的成品铁矿石，可以直接用于冶炼生产高品质的铁制品。
以上就是铁矿选矿厂的工艺流程，通过破碎和磨矿、磁选、浮选、脱水和精矿处理等环节，可以将原始的铁矿石进行高效、高品质的提取和加工，为后续的冶炼生产提供优质的原料。
