【精品】人教版中考物理一轮专题复习《电流和电路》(含答案)
2020年人教版中考物理总复习系列之15：电流和电路(含答案)
2020年中考物理总复习系列之15：电流和电路（含答案） 第十五章《电流和电路》 『知识回顾』 知识点1：两种电荷 1．原子及其结构 （1）原子是由居于原子中心的原子核和绕核高速旋转的电子构成的。 （2）通常情况下，原子是中性的：原子核所带正电与电子所带负电数量相等、电性相反。 2．摩擦起电 （1）用摩擦的方法使物体带电，叫做摩擦起电。物体带电，又称带电荷。 （2）带电体具有吸引轻小物体的性质。 （3）摩擦起电的实质：电荷的转移。 （4）摩擦起电的原因：不同物质原子核束缚电子的本领不同。 3.两种电荷 (1)正电荷：用丝绸摩擦过的玻璃棒带正电。 (2)负电荷：用毛皮摩擦过的橡胶棒带负电。 (3)相互作用规律：同种电荷 互相排斥，异种电荷 互相吸引。 【提示】两个互相吸引的物体不一定带异种电荷，还可能一个物体带电，另一个物体不带电。 (4)验电器：作用：用来检验物体 是否带电 。原理： 同种电荷互相排斥 。 4．导体和绝缘体 （1）定义： 导体：容易导电的物体。如：金属、人体、大地、石墨、食盐水溶液。 绝缘体：不容易导电的物体。如：橡胶、玻璃、塑料、食用油。 （2）原因：导体内有大量自由电荷（金属导电靠自由电子）；绝缘体内几乎没有自由电荷。 【提示】导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。如高温、高压、潮湿等。 （3）半导体：导电能力介于导体与半导体之间的物体。常见材料：锗、硅等。 知识点2：电路 1.电路 （1）电路：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。 （2）电路的组成
②用电器：用电来工作的设备。工作时：将电能→其他形式的能。 ③开关：控制电路的通断。 ④导线：输送电能。 （3）电路图：用符号表示电路连接的图叫做电路图。
（4）电路的三种状态有：通路、断路、短路。
初中物理 电流和电路 精选中考试题含答案
电流和电路一、填空题1．大量实验表明，物体相互摩擦所带的电荷只有__两__种，同种电荷相互__排斥__，异种电荷相互__吸引__。
2．毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__。
3．如图所示是某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__负__电。
[解析]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。
4．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__0.3__A.[解析]根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路电流处处相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。
二、选择题5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中( D )A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥6．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( B )7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球( A )A ．不带电B ．带正电C ．带负电D ．带电情况无法判断 8．(2016·邵阳)家用电冰箱正常工作时的电流大约是( B ) A ．1μAB ．1AC ．1×105AD ．1mA[解析] 家用冰箱的功率一般在200W 左右，因为P ＝UI ，所以I ＝P U ＝200W220V ≈0.9A ，比较接近1A ＝103mA ＝106μA 。
中考物理15.2电流和电路(解析版)
15.2 电流和电路课后培优练第一阶——基础过关练1．图中的电路图正确的是（）A ．B ．C ．D ．【答案】D【解析】【详解】一个完整的电路有电源、用电器、开关、导线组成；A．图中缺少开关，故A错误；B．图中开关S闭合后，电源短路，故B错误；C．图中缺少电源，故C错误；D．图中有电源、用电器、开关、导线，是完整的电路，故D正确。
故选D。
2．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表【答案】A【解析】【详解】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确．3．如图所示将几个水果与发光二极管连接起来，二极管便发出了光．其中的水果相当于电路中的A．导线B．开关C．电源D．用电器【答案】C【解析】【分析】电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成．【详解】要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个的电路中水果能提供电压，所以水果相当于电源．故选C．4．短路和断路是电路中常见的故障，闭合开关后，下列四幅图有短路现象的是()A．B．C．D．【答案】B【解析】【详解】A. 图中开关闭合后，电流有两条路径，组成并联电路，没有短路现象；B. 图中开关闭合后，右面的那个灯中没有电流通过，该灯发生短路；C. 图中开关闭合后，电流有一条路径，电路为串联，没有短路现象；D. 图中开关闭合后，电流有两条路径，组成并联电路，没有短路现象．故选B.点睛：（1）短路有两种形式：电源短路和用电器短路，①电源短路是电源两极不经过用电器直接连接在一起了，电路中电流过大，会烧坏电源；②用电器短路是用电器的两端直接用导线连接在了一起，电器中没有电流通过，不会损坏用电器．（2）断路指的是电路中有某处接触不良或者断开，导致电流不能从正极流向负极，此时电路中电流为零，用电器不能工作．5．下列关于电源和电流说法中不正确的是（）A．从能的转化角度说，电池是把化学能转化成电能的装置B．电源外部，电流从正极经过用电器流向负极C．电荷运动就能形成电流D．金属导电时，自由电子移动方向和电流方向相反【答案】C【解析】【详解】A．从能的转化角度说，电池是把化学能转化为电能，故A正确，不符合题意；B．人们规定电流的方向为：正电荷定向移动的方向，所以在电源外部，电流从正极出发，经过用电器流向负极，故B正确，不符合题意；C．电荷的定向移动才就能形成电流，故C错误，符合题意；D．自由电子带负电，所以金属导电时，自由电子定向移动的方向和电流方向是相反的，故D正确，不符合题意。
2020年中考物理一轮复习—《电流和电路》考点精选考试试题(附答案)
2020年中考物理专题复习—《电流和电路》考点精选试题考点1：基本电路与电路的连接1.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（）A．A、B是导体，C、D是绝缘体B．C、D是导体，A、B是绝缘体C．A、D是导体，B、C是绝缘体D．A、B、C、D都是导体2.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（）A．B．C．D．3.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（）A．B．C．D．4.以下电路中，电路正确而且有电流通过的是（）A．B．C．D．5.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A．B．C．D．6.电路中的电流是由电子的______ 形成的，电流是有方向的，其方向就是从电源的______ 出发，经过开关和用电器，再回到电源的______ ．7.画出下列电路元件的符号.8.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是______A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是______ ．（3）在并联电路中支路开关的作用是______ ．9.晓彤家里有一台透明的电冰箱．他发现当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了．请你说出如何判断电冰箱压缩机和冰箱内灯泡的连接方式．考点2：电荷及其相互作用1.如图所示，A为与丝绸摩擦过的玻璃棒，B为与毛皮摩擦过的橡胶棒，当一根用细线悬挂，再拿一根靠近时，作用情况如箭头所示，分析现象不能得出的结论是（）A．同种电荷相排斥B．异种电荷相吸引C．自然界中至少有两种电荷D．自然界中有且只有两种电荷2.如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔（）A．带正电B．带负电C．不带电D．摩擦时失去电子3.对静电现象的认识，下列说法中正确的是（）A．自然界只存在两种电荷B．同种电荷互相吸引，异种电荷互相排斥C．摩擦起电创造了电荷D．在各种带电微粒中，电子所带电荷量的大小是最大的4.下列现象中，不可以用静电知识解释的是（）A．干燥的季节，夜晚脱毛衣时会冒“火花”B．电工用的钢丝钳手柄上装有绝缘套C．油罐车尾部常拖有一条铁链D．电视机屏幕上会吸附灰尘5.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（）A．毛织物带正电，通草球带负电B．毛织物带负电，通草球带正电C．毛织物带正电，通草球不带电D．琥珀不带电，通草球不带电6.用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，发现泡沫塑料球远离橡胶棒，则泡沫塑料球（）A．一定带正电B．一定带负电C．一定不带电D．可能不带电或带正电7如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流将发生的现象及原因是（）A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流方向不变，水流和梳子之间无作用8.秋天，秋高气爽；刚换上不久的干净的化纤衣服，过不了多久就会感觉到灰尘满目，究其原因是（）A．化纤衣服本身容易吸引灰尘B．在不断摩擦的过程中，化纤衣服带了电而吸引灰尘C．化纤衣服本身容易排斥灰尘D．化纤衣服的表面本身给人总像有灰尘的感觉9.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电10.如图所示分别为太阳系和原子结构模型，请你指出两者之间相似或不同的某一点：考点3：电流表与串并联电路电流的特点1.如图所示的电路连接中会烧坏电流表的是（）2.电流表使用前要先检查指针是否指在______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．3.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用______ 方法进行验证．4.为了验证并联电路电流关系，小明设计了如图甲电路进行实验．（1）实验中，应选两个规格______ 的小灯泡（选填“相同”或“不相同”）．（2）小明要测量干路电流，他将电流表串联在甲图中的______ （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是______ ．5.如图所示电路，同时闭合开关S1、S2，电流表的示数是1.2A；断开开关S2，电流表的示数变化了0.4A，求：同时闭合开关S1、S2时，小灯泡L1、L2的电流I1、I2以及干路上的总电流I分别是多少？参考答案考点1：基本电路与电路的连接1.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（）A．A、B是导体，C、D是绝缘体B．C、D是导体，A、B是绝缘体C．A、D是导体，B、C是绝缘体D．A、B、C、D都是导体【答案】A【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．2.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（）A．B．C．D．【答案】A【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．3.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（）A．B．C．D．【答案】B【解析】当甲方击中乙方时电路接通，故S甲与乙方指示灯串联，故S甲与乙方指示灯串联；当乙方击中甲方时电路接通，故S乙与甲方指示灯串联，故S乙与甲方指示灯串联；由此可知：甲方指示灯与乙方指示灯互不影响，所以两路并联在电源两端．4.以下电路中，电路正确而且有电流通过的是（）A．B．C．D．【答案】D【解析】A、电路是开路，无电流；B、电路中没有用电器，闭合开关会短路；C、电路中没有电源，不会有电流；D、电路是通路，有电流．5.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能，小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A．B．C．D．【答案】D【解析】根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮，这说明两开关共同控制电路，即为串联．A、闭合光控开关灯泡发光，闭合声控开关会造成电源短路．不符合题意；B、闭合任何一个开关灯泡都能发光．不符合题意；C、闭合声控开关灯泡发光，闭合光控开关会造成电源短路．不符合题意；D、两个开关串联，同时闭合灯泡才会发光，断开一个开关，灯泡不能发光．符合题意．6.电路中的电流是由电子的______ 形成的，电流是有方向的，其方向就是从电源的______ 出发，经过开关和用电器，再回到电源的______ ．【答案】定向移动；正极；负极．【解析】（1）电荷的定向移动形成电流，电荷定向移动形成电流的情况有多种，规定正电荷定向移动的方向为电流的方向．（2）在一个闭合电路中，属于电源的外部，电流从电源的正极出发经用电器到达电源的负极．7.画出下列电路元件的符号.【答案】电池：；开关:；电阻：；灯泡：；滑动变阻器：；电流表：；电压表：；电动机：；电铃：；交叉相连导线：【解析】熟练识记各电路元件符号，是识别电路图，学习电学的基础．8.在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是______A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是______ ．（3）在并联电路中支路开关的作用是______ ．【答案】（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器．【解析】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．9.晓彤家里有一台透明的电冰箱．他发现当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了．请你说出如何判断电冰箱压缩机和冰箱内灯泡的连接方式．【答案】当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．【解析】利用串并联电路的特点，当压缩机不工作时，将门打开，若灯泡发光，则两者并联，能够独立工作、并且互不影响；若灯泡不发光，则两者串联．考点2：电荷及其相互作用1.如图所示，A为与丝绸摩擦过的玻璃棒，B为与毛皮摩擦过的橡胶棒，当一根用细线悬挂，再拿一根靠近时，作用情况如箭头所示，分析现象不能得出的结论是（）A．同种电荷相排斥B．异种电荷相吸引C．自然界中至少有两种电荷D．自然界中有且只有两种电荷【答案】D【解析】因为用丝绸摩擦过的玻璃棒带正电荷，毛皮摩擦过的橡胶棒带负电荷，由图可知，两只带同种电荷的棒相互排斥，两只带异种电荷的棒相互吸引，因此通过本组实验可以得出的结论有：同种电荷相互排斥，异种电荷相互吸引．自然界中至少有两种电荷，但无法确定“自然界中有且只有两种电荷”，还要经过更多的实验来验证才行．2.如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔（）A．带正电B．带负电C．不带电D．摩擦时失去电子【答案】B【解析】把带负电的橡胶棒靠近塑料签字笔时，笔尾远离橡胶棒被排斥，说明塑料签字笔与橡胶棒带的是同种电荷，橡胶棒带负电，塑料签字笔也带负电．故B正确，ACD错误．3.对静电现象的认识，下列说法中正确的是（）A．自然界只存在两种电荷B．同种电荷互相吸引，异种电荷互相排斥C．摩擦起电创造了电荷D．在各种带电微粒中，电子所带电荷量的大小是最大的【答案】A【解析】A、自然界只存在正、负两种电荷，故A正确．B、同种电荷相互排斥，异种电荷相互吸引．故B错误．C、摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷．故C错误．D、在各种带电微粒中，电子所带电荷量的大小是最小的，故D错误．4.下列现象中，不可以用静电知识解释的是（）A．干燥的季节，夜晚脱毛衣时会冒“火花”B．电工用的钢丝钳手柄上装有绝缘套C．油罐车尾部常拖有一条铁链D．电视机屏幕上会吸附灰尘【答案】B【解析】A、干燥的季节，夜晚脱毛衣时会冒“火花”，是由于化纤布料的衣服由于摩擦起电，不符合题意．B、橡胶套是绝缘体，所以在电工工作时可以防止触电危险，符合题意．C、油罐车尾部有一条拖到地面上的铁链，是因为油罐与车之间摩擦会有静电，这样有危险，所以需要用铁链将静电导向大地．D、电视机屏幕上经常吸附有很多灰尘，是因为电视机表面有静电而能吸引灰尘，不符合题意．5.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（）A．毛织物带正电，通草球带负电B．毛织物带负电，通草球带正电C．毛织物带正电，通草球不带电D．琥珀不带电，通草球不带电【答案】C【解析】：①丝绸和玻璃棒摩擦，玻璃棒带正电，丝绸带负电；②毛织物吸引丝绸，说明毛织物带正电；③毛织物带正电，说明琥珀带负电；④琥珀和玻璃棒都吸引通草球，说明通草球不带电．故A、B、D、错误；C正确；6.用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，发现泡沫塑料球远离橡胶棒，则泡沫塑料球（）A．一定带正电B．一定带负电C．一定不带电D．可能不带电或带正电【答案】B【解析】用毛皮摩擦过的橡胶棒带负电，用毛皮摩擦过的橡胶棒靠近一个轻质泡沫塑料球时，它们相互排斥，根据同种电荷相互排斥可知这个泡沫塑料球一定带负电．7如图所示，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流将发生的现象及原因是（）A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流方向不变，水流和梳子之间无作用【答案】B【解析】摩擦过的梳子带了电，由于带电体能吸引轻小物体，所以水流将靠近梳子，可以发现梳子吸引水流．8.秋天，秋高气爽；刚换上不久的干净的化纤衣服，过不了多久就会感觉到灰尘满目，究其原因是（）A．化纤衣服本身容易吸引灰尘B．在不断摩擦的过程中，化纤衣服带了电而吸引灰尘C．化纤衣服本身容易排斥灰尘D．化纤衣服的表面本身给人总像有灰尘的感觉【答案】B【解析】化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体，所以衣服会将灰尘等轻小物体吸附在它上面，造成了衣服比较容易脏．故这是一种摩擦起电现象．9.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电【答案】D【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A可能带正电，也可能不带电，故选D．10.如图所示分别为太阳系和原子结构模型，请你指出两者之间相似或不同的某一点：【答案】相似之处：都质量较小的物体围绕质量很大的中心物质旋转；不同之处：做旋转运动时所需要的力性质不同，电子绕原子核旋转依靠的是电荷之间的力，行星绕太阳旋转的力是万有引力．【解析】分别说出原子的结构与太阳系的结构相同点和不同点．考点3：电流表与串并联电路电流的特点1.如图所示的电路连接中会烧坏电流表的是（）【答案】A【解析】首先分析两个电路的连接情况，当电流表的两个接线柱直接接在电源的两极时会烧坏电流表．A图中，电路发生了短路，电流表能直接接在电源的两极，会被烧坏．B图中，电流表和L2串联，电流表测这个灯泡中的电流，不会被烧坏．C图中，两灯串联，电流表串联在电路中，电流表测串联电路中的电流，不会被烧坏．D图中，两灯并联，电流表串联在干路中，电流表测干路电流，不会被烧坏．2.电流表使用前要先检查指针是否指在______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．【答案】零刻度；串；正；负；短路【解析】电流表使用前要先检查指针是否指在零刻度位置，它必须串联在电路中，使电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是短路．3.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用______ 方法进行验证．【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．【解析】（1）在连接电路时，开关应处于断开状态．（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．4.为了验证并联电路电流关系，小明设计了如图甲电路进行实验．（1）实验中，应选两个规格______ 的小灯泡（选填“相同”或“不相同”）．（2）小明要测量干路电流，他将电流表串联在甲图中的______ （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是______ ．【答案】（1）不相同；（2）C；正负接线柱接反了．【解析】（1）为了得到并联电路电流关系的普遍结论，实验中应该选用两只不同规格的灯泡实验；（2）要测量干路电流，他将电流表串联在甲图中的C处，接入电流表后闭合开关，看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是正负接线柱接反了．5.如图所示电路，同时闭合开关S1、S2，电流表的示数是1.2A；断开开关S2，电流表的示数变化了0.4A，求：同时闭合开关S1、S2时，小灯泡L1、L2的电流I1、I2以及干路上的总电流I分别是多少？解：同时闭合开关S1、S2，电流表的示数是1.2A；电流表测干路电流；只闭合开关S1，断开开关S2时，此时电流表测的是灯泡L1的电流，而电流表示数变化了0.4A，即减小了0.4A，则通过L2的电流：I2=△IA=0.4A；根据并联电路中干路上的流等于各支路电流之和，可知，通过灯泡L1的电流，I1=1.2A-0.4A=0.8A，灯泡L1、L2并联，电流表测干路电流，则干路上的总电流I=1.2A；答：小灯泡L1的电流为0.8A；L2的电流为0.4A；干路上的总电流为1.2A．【解析】由电路图知，灯泡L1、L2并联，电流表测干路电流；同时闭合开关S1、S2，电流表的示数为干路上的电流；因为灯泡L1、L2并联，当开关S2断开时，灯泡L2支路没有电路通过，根据并联电路的特点及并联电路的电流特点：各支路互不影响，总电流等于各支路电流之和，可知电流表的示数变化了0.4A，即为流过灯泡L2的电流，从而可以求出小灯泡L1、L2的电流I1、I2以及干路上的总电流I．。
【物理】人教版中考物理电流和电路(word)1
【物理】人教版中考物理电流和电路（word）1 一、电流和电路选择题 1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（ ）
A. 电源短路 B. 电流表损坏 C. L1不亮 D. L2灯丝烧断 【答案】 C 【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。ABD不会发生，C会发生，C符合题意。 故答案为：C. 【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。
2．如图所示，开关S闭合时，可能发生的现象是（ ）
A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1发光、L2不发光 【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池． 故答案为：B． 【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．
3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2 ， 系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是
A. B. C. D. 【答案】 C 【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。 故答案为：C. 【分析】当开关闭合用电器不工作时，则开关和用电器并联。
4．如图所示的电路中，当S1、S2都闭合时，则（ ）
A. L1、L2串联 B. L1、L2并联 C. 灯L1被短路 D. 灯L2短路 【答案】 B 【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联. 故答案为：B 【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.

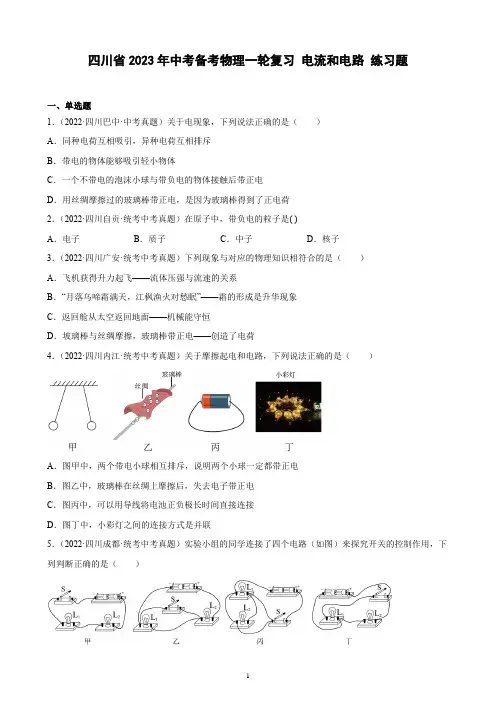

四川省2023年中考备考物理一轮复习 电流和电路 练习题(含解析)
四川省2023年中考备考物理一轮复习电流和电路练习题一、单选题1．（2022·四川巴中·中考真题）关于电现象，下列说法正确的是（）A．同种电荷互相吸引，异种电荷互相排斥B．带电的物体能够吸引轻小物体C．一个不带电的泡沫小球与带负电的物体接触后带正电D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷2．（2022·四川自贡·统考中考真题）在原子中，带负电的粒子是( )A．电子B．质子C．中子D．核子3．（2022·四川广安·统考中考真题）下列现象与对应的物理知识相符合的是（）A．飞机获得升力起飞——流体压强与流速的关系B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是升华现象C．返回舱从太空返回地面——机械能守恒D．坡璃棒与丝绸摩擦，玻璃棒带正电——创造了电荷4．（2022·四川内江·统考中考真题）关于摩擦起电和电路，下列说法正确的是（）A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正负极长时间直接连接D．图丁中，小彩灯之间的连接方式是并联5．（2022·四川成都·统考中考真题）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A ．甲电路中，开关S 只控制L 1B ．乙电路中，闭合开关S ，两灯都亮C ．丙电路中，闭合开关S ，L 1亮，L 2不亮D ．丁电路中，断开开关S ，L 1不亮，L 2亮6．（2022·四川自贡·统考中考真题）小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（ ）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮7．（2022·四川广安·统考二模）为了方便使用，卧室里的顶灯通常用两个开关控制。
(人教版)中考物理总复习【第15章】电流和电路ppt课件
例3题图 【解析】 使用电流表时 , 要让电流表从电流表正 接线柱流入,从负接线柱流出.当选择0~0.6 A量程 时,指针指在0.2处,说明电流是0.2 A.
【类型突破】 ①电流表使用前要调零,弄清分度
值、量程；②要使电流从“+”接线柱流入 , 从
“－”接线柱流出；③要估计电流值 , 选择合适 量程；④当不能估计时用试触法判断是否超量程； 要等指针稳定时再读数；⑤读数时 , 要明确所接 量程,每大格、每小格代表的数值,用大格读数加
属并联电路,B符合题意； 同时闭合S1和S2时电
流会不经用电器直接从电源正极流向电源负极 , 属电源短路,是错误的,C不符合题意； 只闭合S2 时电流只有一条路径 ,电流依次流过L2、L1和开 关S2,属串联电路,D不符合题意．故选B．
【类型突破】串、并联电路的识别
用电器逐个顺次首尾连接且互相影响 的电路为串联电路；用电器并列连接
变式题1（’14 益阳） 取两个相同的验电器A和
B, 使 A 带电 ,B 不带电 , 可以看到 A 的金属锡箔张
开,B的金属锡箔闭合（如图）．用带绝缘柄的金 属棒将A和B上的金属球连接起来,则A、B金属箔 张角的变化情况是（ B ） A．A和B都不变
B．A变小,B张开
C．A变大,B不变 D．A闭合,B张开
的电流大小为______A. 0.14
变式题3图
【解析】由图示电流表可知，其量程为0～0.6 A，
分度值为0.02 A，示数为0.46 A；因0.46 A＜0.6 A,
即 可 判 断 出 Iab=Icd+0.46 A, 则 Icd=0.6 A-0.46 A=0.14 A.
类型四
实物图的连接及判断
例4题图
2020年人教版九年级中考第一轮电流和电路专题复习练习(有答案)
电流和电路一、单选题1．家用手电筒内小灯泡正常工作的电流约为（）A．0.02安B．0.2安C．2安D．5安2．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。
如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表3．如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）A．电荷间相互吸引力B．电荷间相互排斥力C．磁极间相互吸引力D．磁极间相互排斥力4．如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A．干木条B．铜丝C．塑料棒．陶瓷棒5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A．B．C．D．6．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R X最大阻值为999.9Ω，电流表量程为0~0.6A，电压表最程为0~3V.闭合开关S，下列说法正确的是A．S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB．S1、S2均向右闭合，电路允许消耗的最大率为2.7WC．S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD．S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍7．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是A．B．C．D．8．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．9．如图所示，正确完整的电路图是（）A．B．C．D．L的电流，几位同学设计了如图所示的测量电路，正确的是（）10．为了测量小灯泡1A．B．C．D．11．图所示的电路中，将开关S闭合，灯1L和灯2L均发光，下列说法中正确的是A．灯1L和灯2L串联B．灯1L和灯2L两端的电压一定相等C．通过灯1L的电流与通过灯2L的电流一定相等D．通过灯1L的电流与通过电源的电流一定相等12．一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是A．灯泡不亮，电铃不响B．灯泡不亮，电铃响C．灯泡亮，电铃不响D．灯泡亮，电铃响13．与如图实物图相对应的电路图是下图中的A．B．C．D．14．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.15A，电流表A2的示数是0.25A，则电流表A的示数是（）A．0.4A B．0.25AC．0.15A D．0.1A15．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1一定连接“3A”接线柱C．电流表A1的读数是1.5A D．通过灯L1的电流为1.2A二、填空题16．小华同学学习了电学知识后，发现盐水的浓度达到一定程度后容易导电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新人教版中考物理一轮专题复习（含答案）专题：电流和电路■考点一：两种电荷1．电荷：摩擦过的物体能吸引轻小的物体，就说该物体带上了____，这种现象叫做摩擦起电，其实质是自由电子发生了____，可以用________来检验物体是否带电。
电荷的多少叫_______，其单位是_______。
2．电荷种类及电荷间的相互作用：自然界中的电荷只有____，用丝绸摩擦过的玻璃棒带的电荷规定为_____电荷，用毛皮摩擦过的橡胶棒带的电荷规定为_____电荷，同种电荷相互______，异种电荷相互_____。
■考点二：电路3．电路的组成：电路是由导线、开关、________、________所组成的电流路径。
_______是提供电能的装置；_______是消耗电能的装置。
4．电路的三种状态。
①通路：电流通过用电器，各处相_______的电路。
②开路：开路又叫断路，某一处的______导致用电器不能工作的电路。
③短路：a．电源短路：用导线直接连接电源______的电路。
b．用电器短路：用导线直接连接了用电器______的电路，此时用电器中没有电流通过。
5．电路图：用统一规定的符号表示电路连接的图，叫______。
画图要注意规范：元件分布均匀，图呈长方形，比例适中、清晰美观、与实物对应等。
6．串联电路：用电器逐个顺次连接组成的电路，电流路径是_________,开关控制__________。
7．并联电路：用电器并列连接组成的电路，电流路径________，各用电器间相互_______，干路开关控制_________，支路开关控制_______________。
■考点三：电流8．电流：电荷的___________形成电流，电流是有方向的，把______定向移动的方向规定为电流的方向。
9．得到持续电流的条件：一是_________，二是____________。
10．电流：电流用字母____表示，其单位有________、__________、__________，测量电流大小的仪表是___________，电路符号是______。
11．电流表的正确使用方法：A.必须______在待测电路中；B.电流必须“＋”进“－”出；C.所测电流值不能超过电流表的________，可采用试触法选择合适的量程；D.绝对不允许直接将电流表接在电源两极上。
12．电流表的读数方法：①明确电流表的________；②确定电流表的_________；③看表针偏转了多少格。
13．串联电路：电流__________，用代数式表示为____________。
14．并联电路：干路电流等于_______________，用代数式表示为：____________________。
参考答案1.电荷转移验电器电荷量库仑（C）2.两种正负排斥吸引3.电源用电器电源用电器4.连通断开两极两端5.电路图6.唯一的整个电路7.不唯一不影响整个电路支路用电器8.定向移动正电荷9.有电源电路是通路10.I 安培毫安电流表○A11.串联量程12.量程分度值13.处处相等I＝I1＝…＝I n14.各支路的电流之和I＝I1＋I2＋…＋I n【精品】电流和电路中考历年常考试题（含答案）一、单项选择题1．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示。
则下列说法正确的是（）A．金属棒一定带正电B．验电器B带上了负电C．瞬间电流从验电器A流到验电器BD．金属箔张开是因为金属箔带了异种电荷相互排斥2．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。
先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。
则下列判断正确的是（）A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带负电，丙带正电D．乙带正电，丙带负电3．关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子4．下列每组物体在通常情况下都是绝缘体的是（）A．硬币、陶瓷罐B．铅笔芯、刻度尺C．玻璃棒，橡胶棒D．人体、大地5．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（）A．开关B．导线C．电源D．用电器6．小雨学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，下图中的电路符合要求的是（）A．B．C．D．7．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。
台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A． B．C．D．8．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。
如图中的四种电吹风电路能够实现上述功能的是（）A．B．C．D．9．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．10．（3分）如图所示，两个规格不同的电灯L1、L2接在电路中。
闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流11．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮。
经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A． B．C．D．12．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等13．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。
若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮三、填空题14．（用毛皮摩擦过的橡胶棒去靠近细线悬挂的轻质小球，发现小球被排斥，则小球带电。
该小球之所以带这种性质的电荷，是因为它了电子（填“得到”或“失去”）。
15．（如图所示，是部分不同物质的原子核对电子束缚能力强弱的排序图，毛皮与图中的摩擦最容易起电，且它们摩擦后毛皮带电。
（选填“正”或“负”）。
16．验电器的工作原理是。
如图所示，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从（选填“A→B”或“B→A”），发生定向移动的自由电荷是。
17．街道两旁的节日小彩灯同时亮同时灭，由此（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧坏，其它彩灯仍然发光，由此可判断彩灯的连接方式为（选填“串”或“并”）联。
18．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。
若想让灯泡和电铃同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是。
同时闭合S1和S2，另一个用电器发生了（选填“短路”或“断路”）故障。
19．如图要使L1和L2组成串联电路，应闭合开关；断开开关；要使L1和L2组成并联，应闭合开关。
断开开关若同时闭合开关会发生短路。
20．如图所示，发光二极管与定值电阻联。
闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管发光（选填“仍能”或“不能”）。
21．如图所示是一种LED手电筒，它用两节干电池做电源，由6个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为A。
22．有一种节日小彩灯，20只一组串联，若电源插头处电流为300mA，则通过每只灯的电流为A。
23．如图甲所示的电路中，L1与L2是联的。
开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为A，通过L2的电流为．四、综合题24．用笔划线表示导线，完成电路连接。
要求：两个灯泡并联，开关S作总开关，开关Sˊ只控制灯L1，电流表只测量灯L2中的电流。
（连接电路时，导线不许交叉）25．小明同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。
所接电路如图所示，闭合开关后，两电流表偏转情况如图：（1）电流表A2的读数是。
（2）小明同学发现电流表A1指针偏转角度比A2小所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请指出他判断错误的原因。
（3）另一位同学小丽连接电路如图1所示连接电路后，两灯泡都亮，由于连接线较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行，请你在表中空格内填写“可行”或“不可行”。
方法操作现象结论是否可行方法一把其中一只灯泡从灯座中取下另一灯泡熄灭两灯泡一定是串联方法二把任意一根导线断开两灯都熄灭两灯泡一定是串联26．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了。
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。
请你指出他们实验应改进方法是。
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数（选填“变大”“变小”或“不变”）。
27．小明和小亮按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处电流B处电流C处电流I A/A I B/A I C/A1 0.10 0.12 0.222 0.20 0.24 0.443 0.25 0.30 0.55（1）过对上面数据的分析，可以得出是：；（2）测量三次的目的是：，在实验中我们可以采用方法改变电流的大小从而进行三次实验。
