箱式变压器基础施工方案
箱变施工方案范文
箱变施工方案范文一、工程概述箱变工程是指在输电线路与配电网之间设置变电装置，将高压输电线电压降低后供给低压配电网。
箱变施工是箱变工程的重要环节，它包括箱变设备的选型、箱变站的布置、电气线路的铺设等工作。
本文将从箱变施工的准备工作、施工方案的制定、施工过程的组织和施工安全等方面详细介绍箱变施工方案。
二、施工准备工作1.勘测工作：施工前应进行箱变站区域的勘测工作，包括地形地貌、土壤条件、天然气管道和地下管线等情况的调查，以确保施工的顺利进行。
2.设计方案：根据实际情况，制定箱变站的设计方案，包括箱变设备的选型、箱变站布置图、电气线路图等，确保施工过程的合理性和安全性。
3.材料准备：根据设计方案，采购箱变设备、电缆、接线端子等材料，并对其进行验收，以确保施工的质量和安全。
4.人员组织：根据施工任务和工期，组织专业施工队伍，包括工程师、技术人员、电工等，确保施工过程的专业性和高效性。
三、施工方案的制定1.基础施工：首先进行箱变站的基础施工，包括场地平整、基础地基的挖掘和浇筑、基础的加固等工作，确保箱变站的稳定性和安全性。
2.设备安装：箱变设备的安装包括箱式变压器、开关设备、电源设备等的安装，要按照设计方案的要求进行安装，并进行必要的测试和调试，以确保箱变设备的正常运行。
3.输电线路的铺设：根据设计方案，进行输电线路的铺设工作，包括电缆的敷设、线路的连接和固定等，确保电流的顺利传输和电力系统的正常运行。
4.环境保护：在施工过程中，要注意环境保护工作，包括噪音控制、粉尘控制等，以保护周围居民和环境的安全和健康。
四、施工过程的组织1.施工计划：根据施工任务和工期，制定详细的施工计划，包括施工顺序、进度安排等，以确保施工进度的合理性和高效性。
2.施工指导：施工过程中应有专人进行施工指导，并与各施工队伍进行沟通和协调，确保施工过程的正常进行。
3.质量检查：对施工过程进行质量检查，包括设备安装质量、电气线路安装质量等的检查，确保施工的质量和安全。
第七章第八节临时箱式变压器安装施工方案
一、
1.
1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业文件“焊接工艺操作文件”要求，基础型钢敷设须达验收规范（GB50171-2006）第2.0.1条要求，并作防腐处理。
2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差：
2.2转运到位后，应将变压器所有螺栓进行一次紧固；变压器在安装过程中，应覆盖塑料膜，防止异物和灰尘进入箱变。
2.3安装完毕后，对盘柜进行检查。首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与主变是否相符合；调整五防机械闭锁时，要求灵活、可靠，若不符合要求，必须对五防功能进行完善；对开关机构、接地刀等进行调整，要求快速、可靠、接触良好。
项目
允许偏差
mm/m
mm/全长
不直度
1
5
不平度
1
位置偏差及不平行度
5
3）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。
2.
扁钢搭接长度不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。配电室接地电阻须小于4Ω，接地网施工的焊接工作由专业人员焊接操作。
2.4二次线连接
2.4.1检查电缆型号、规格、长度是否与领用计划相符,电缆外观应无损伤，
2.4.2按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好
2.4.3电缆敷设应整齐、美观、其弯曲半径符合规程要求
二、
1.
在对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。箱变整体吊装时，应同时使用本体上的四个全重吊环。起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30º。吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况。
成套箱式变电站安装施工方案
成套箱式变电站安装施工方案成套箱式变电站是一种封闭式、完整的变电设备集成体，适用于城市供电与配电系统的架空线路、电缆线路、无功补偿、城市供电等场所。
安装施工方案是指根据设计要求和现场实际情况，制定合理、科学、安全的施工方案，并按照方案进行施工。
以下是成套箱式变电站的安装施工方案。
一、施工前准备工作1.施工前，需查阅设计文件，了解变电站的功能、性能、施工要求等，检查施工图纸、材料清单等。
2.检查施工现场，清理现场杂物，确保施工现场整洁、安全。
3.查验所需施工机械、仪器设备和工具等，确保设备正常运转，并做好设备的保养工作。
4.制定施工方案，包括施工时间计划、施工队伍组织，制定各岗位人员职责，确定施工现场的安全措施和应急预案等。
二、基础施工1.按照设计要求挖配电室基坑，注意挖掘深度和施工坡度，确保基坑平整、垂直。
2.按照设计要求施工基础，使用混凝土浇筑机进行混凝土施工，注意施工过程中维护施工面积的水平度和垂直度。
3.基础构筑完成后，进行基础验收，验收合格后，进行下一步施工工作。
三、设备安装1.进行箱式变电站主体设备的吊装和安装，包括变压器、高压开关设备、低压开关设备等。
2.进行线路的布置和连接，包括高压输入线路、高压输出线路、低压输入线路、低压输出线路等。
3.对于特殊设备，如无功补偿装置、防雷设备等，按照相关要求进行安装。
四、电力接入1.完成设备的安装后，进行电力接入工作。
这包括接入高压输入线路、高压车下接线设备的配置和连接等。
2.实施并检查高压输入线路、高压输出线路以及低压输入线路、低压输出线路的接地系统。
3.进行系统的初次运行，验证设备的运行状态，确保设备正常运转和电力供应可靠。
五、施工总结1.施工完成后，对整个施工过程进行总结，包括根据实际施工情况和设计要求相互对照，汇总工程量、材料使用情况等。
2.编写施工报告，总结施工经验和存在的问题，并提出改进意见。
3.整理和归档施工相关资料和文件，备份电子文档，并保留一份施工记录。
箱式变电站安装施工方案
安哥拉共和国罗安达市CACUACO新城(中心)项目箱式变电站安装施工方案中铁四局集团安哥拉项目经理部电气化分部2012年11月12日箱式变电站施工方案一、编制依据1、住宅区室外/15/0.4kV箱式变电站施工图设计。
2、箱式变电站使用说明书。
3、《大型设备吊装施工工艺标准》SH/T3515-2003。
4、《建筑电气工程施工质量验收规范》GB 50303——20025、类似施工经验。
二、工程简介1、变电所介绍及安装位置15/0.4KV变电所所在位置仅7、9、11、12区块内，电源引自15KV 开闭所。
变电所内高压柜采用SM6系列环网柜共144面、变压器采用干式变压器36台、低压柜采用GCK系列共216面。
安装位置分布在NCC项目一期工程7、9、11、12区。
高压环网柜提供厂家为江苏电科电气设备有限公司，变压器提供厂家为天津市特变电工变压器有限公司，低压柜提供厂家为上海宝临电气集团有限公司。
2、高压环网柜、变压器、低压柜技术参数高压环网柜单件尺寸：1.58m*2.1m*2.9m高压环网柜单件重量：1.3吨（含钢架结构包装）高压环网柜型号及数量：36面SM6-IM，65面SM6-IMC，36面SM6-QM，7面SM6 母线柜变压器单件尺寸：2.82m*1.76m*2.66m变压器单件重量：4.8吨（含钢架结构包装）变压器型号及数量：34台1000kV A干式变压器、2台800kV A干式变压器低压柜单件尺寸：基本上是1m*1.28m*2.45m低压柜单件重量：0.3~1吨（含钢架结构包装）低压柜型号及数量：216面GCK系列3、箱变包装箱式变电站包装后俯视图箱式变电站吊装图4、现场交通情况目前，5、6、8区道路已施工完毕，现场交通状态良好，1、2、4、7、10区道路条件较一般，3、9、11、12区道路条件稍差。
具体实际情况以现场施工情况为准。
三、施工前的准备工作1、设备、工具、仪表准备序号项目名称型号规格单位数量备注一工程设备1 箱式变电站半埋式，15/0.4kV630kVA座88 含底座2 箱式变电站半埋式，15/0.4kV800kVA座 1 含底座3 箱式变电站半埋式，15/0.4kV400kVA座 1 含底座2、现场需到场相关人员电力技师：15人，安籍工人：20人，吊车司机：2人，装载车司机：3人，物流管理人员：2人，厂家服务技师：1人，电力监理工程师：1人，电力工程师：1人。
箱式变电站安装
箱式变电站安装一、施工准备：根据施工需要配备相应的施工人员，按规范要求进行学习，做到人人心中有数。
材料设备准备，按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。
二、施工方法及技术要求：高、低压开关柜、变压器安装在矿建专业预留的基座上，需采用膨胀螺栓与基座固定牢靠，施工时要与矿建专业密切配合，预留好安装预埋件及孔洞，并核对安装尺寸。
三、箱变安装流程图：四、箱变安装工艺：㈠箱变搬运方案：1、变压器运输变压器在运输中，不应有严重冲击和震动，运输倾斜角不得超过15°。
2、开箱检查设备出厂合格证明及产品技术文件应齐全。
设备名牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。
3、变压器应作好各项外观检查工作，并测试绝缘电阻应符合规程规定，变压器容量较小，可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密（0.05塞尺应塞不进去）分接开关转动应灵，指示与实际接线相符。
用2500 V摇表检查绕组间，绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后方可安装。
4、变压器基础的制安，变压器应安装在型钢基础上。
型钢基础采10#钢制作。
材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。
基础就位后要抄平找正，符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上，进行超平找正工作，符合要求后要把变压器与基础用主变压脚可靠地压在一起。
5、变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
6、变压器接地应符合规程要求，接地线敷设美观。
7、变压器就位后，在投入运行前，首先要进行电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
㈡箱变安装方案1、箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。

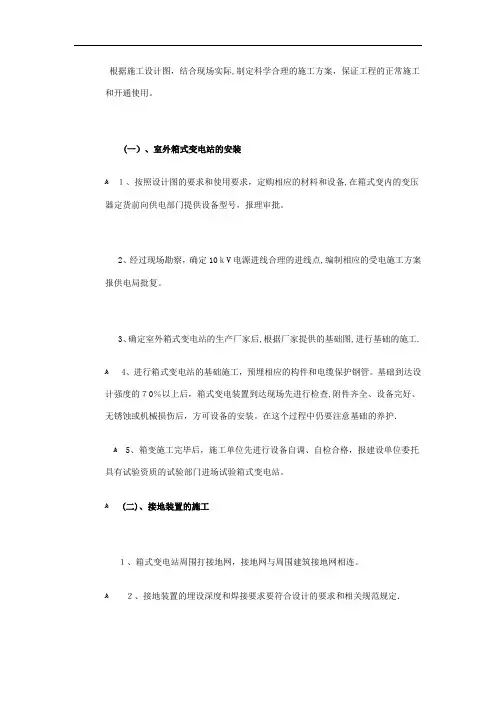

室外箱式变电站安装施工方案+
根据施工设计图，结合现场实际,制定科学合理的施工方案，保证工程的正常施工和开通使用。
(一）、室外箱式变电站的安装ﻫ１、按照设计图的要求和使用要求，定购相应的材料和设备,在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。
2、经过现场勘察，确定10ｋV电源进线合理的进线点,编制相应的受电施工方案报供电局批复。
3、确定室外箱式变电站的生产厂家后,根据厂家提供的基础图,进行基础的施工. ﻫ4、进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。
基础到达设计强度的７0％以上后，箱式变电装置到达现场先进行检查,附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。
在这个过程中仍要注意基础的养护．ﻫ5、箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
ﻫ (二)、接地装置的施工１、箱式变电站周围打接地网，接地网与周围建筑接地网相连。
ﻫ２、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定．3、接地装置安装完毕后,要在晴朗的天气，地面的湿度达到规范规定的时候,方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求.ﻫ 4、接地装置与设备的联接要可靠、美观．ﻫ（三)、工程的开通ﻫ 1、工程施工完毕后,要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。
ﻫ２、工程竣工验收合格后，按照开通方案进行开通调试合格。
ﻫ 3、配合使用单位到供电局办理用电手续,交付使用单位使用。
ﻫ(四)、质量保证措施本工程严格按照《质量保证措施》进行规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。
以确保质量方针的实施。
ﻫ施工程序:ﻫ１、施工前认真做好测量、放线编制重点部位,编制重点部位的作业指导书和质量控制措施.分部、分项工程的施工安排和技术交底等。
ﻫ 2、设备运至施工现场的开箱质量检查必须由监理部门主持,材料的质量由材料部门、质检员、技术员检查。
架空线路改造地埋电缆及箱式变压器安装主要电气施工方案
架空线路改造地埋电缆及箱式变压器安装主要电气施工方案一、施工前准备工作1.确定施工区域，并查明地下管线状况，避免影响其他地下设施；2.编制详细的施工方案，包括施工过程、工期安排、施工方法等；3.准备所需材料和工具，确保施工顺利进行；4.成立专门的施工班组，负责具体施工工作。
二、地埋电缆施工方案1.开挖沟槽：根据设计要求，在地面上开挖沟槽，沟槽深度一般为1.5米以上，宽度根据电缆宽度确定；2.敷设电缆：在沟槽中敷设电缆，注意保持电缆的整齐排列，并避免电缆弯曲或过度张力；3.面板安装：在预埋的地下电缆上方安装面板，用以保护电缆，并方便后续维护作业；4.固定电缆：使用电缆固定夹将电缆固定在面板上，确保电缆不会松动或脱落；5.进行电缆绝缘测试：将地埋电缆与各个电器设备连接起来，进行电气绝缘测试，确保电缆无故障；6.封闭沟槽：施工完成后，将沟槽封闭，回填土壤，使地面恢复平整。
三、箱式变压器安装方案1.准备安装基础：根据设计要求，准备箱式变压器安装所需的基础，包括混凝土基础或铁路块等；2.安装箱式变压器：将箱式变压器放置在安装基础上，并使用固定螺栓将其牢固固定；3.连接电缆：将地埋电缆与箱式变压器进行连接，确保连接牢固可靠，并进行电阻测试；4.进行配电测试：将电源接入箱式变压器，进行配电测试，确保箱式变压器正常运行；5.进行负荷测试：逐步增加负荷，观察箱式变压器的运行情况，确保其正常工作；6.完善安装：对箱式变压器进行护管、接地等工作，确保其安全使用。
四、施工后维护工作1.记录施工情况：完成施工后，及时记录施工情况，包括施工日期、工作人员、施工方式等；2.区域清理：清理施工现场，将杂物、垃圾等清理干净，保持施工区域整洁；3.进行验收：请相关部门进行验收，确保施工符合要求。
以上就是架空线路改造地埋电缆及箱式变压器安装主要电气施工方案的详细内容。
在施工过程中，需要严格按照施工方案进行操作，并保证施工质量和安全。
室外箱式变电站安装施工方案
根据施工设计图，结合现场实际，制定科学合理的施工方案，保证工程的正常施工和开通使用。
（一）、室外箱式变电站的安装1、按照设计图的要求和使用要求，定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。
2、经过现场勘察，确定10kV电源进线合理的进线点，编制相应的受电施工方案报供电局批复。
3、确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工。
4、进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。
基础到达设计强度的70%以上后，箱式变电装置到达现场先进行检查，附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。
在这个过程中仍要注意基础的养护。
5、箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
（二）、接地装置的施工1、箱式变电站周围打接地网，接地网与周围建筑接地网相连。
2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。
3、接地装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
4、接地装置与设备的联接要可靠、美观。
（三）、工程的开通1、工程施工完毕后，要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。
2、工程竣工验收合格后，按照开通方案进行开通调试合格。
3、配合使用单位到供电局办理用电手续，交付使用单位使用。
（四）、质量保证措施本工程严格按照《质量保证措施》进行规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。
以确保质量方针的实施。
施工程序：１、施工前认真做好测量、放线编制重点部位，编制重点部位的作业指导书和质量控制措施。
分部、分项工程的施工安排和技术交底等。
２、设备运至施工现场的开箱质量检查必须由监理部门主持，材料的质量由材料部门、质检员、技术员检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变压器基础施工方案
本文介绍了箱变施工的准备工作和施工方法，依据的编制依据包括《施工现场临时用电安全技术规范》46-2005、《工
程测量规范》GB-93、《建筑地基基础工程施工质量验收规范》GB-2002、《砌体工程施工质量验收规范》GB-2002和《建筑
工程施工质量验收统一标准》GB-2001.
在施工准备阶段，施工队需要对相关负责人进行技术交底和安全交底，并对施工队伍进行施工交底和监督分包队伍对班组交底。
同时，各种计量、测量用具和材料也需要及时检查、送检和检定证书，以保证施工的顺利进行。
此外，施工队还需要根据技术方案要求组织施工机械的进场、报验和安装，并做好场地平整和水驳接口的工作。
在箱变施工方法方面，首先需要进行基础土方的开挖，采用机械开挖和人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.接地方面，扁钢需要伸出基础顶层1米左右，搭接长度不
小于100mm，并进行防腐处理，接地电阻不应大于4欧。
垫
层施工时需要采取措施保证垫层表面的平整度。
基础砌体墙方
面，需要先对基础垫层表面进行清扫和湿润，然后盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。
砖基础墙应挂线，37以上墙应双面挂线。
基础标高不一致或有局部加深
部位，应从最低处往上砌筑，并经常拉线检查，以保证砌体通顺、平直，防止砌成“螺栓”墙。
在砌筑基础墙身时，需要拉线检查轴线和边线，以确保位置正确。
同时，要对比砖层和标高，如有偏差，应逐渐调整水平灰缝，使墙层数与砖层数一致。
箱变基础安装时，需要设置通风网、砖混结构、内外抹灰、积水槽和防水。
槽钢的安装必须牢固可靠，基础外层不得出现起皮、脱落、掉边或裂纹等现象。
为确保质量，需要采取以下措施：在接地装置安装完毕后，要在干燥的天气和规定的地面湿度下进行接地电阻测试。
如果有接地电阻值不符合规定，就要增加相应的接地极和接地母线，直到符合设计要求。
墙体砌筑高度每天不应超过1.2米。
在土
方回填时，要严格把关回填材料的使用，不得使用植物残体、垃圾等杂质。
回填土必须按规定分层夯压密实，确保密实度。
砖砌体的转角处应同时砌筑，如不能同时砌筑，则应留槎、接
槎。
墙上留置临时施工洞口时，侧边离交接处墙面不得小于500毫米，洞口净宽度不得超过1米。
砖砌体上下错缝时，每
间(处)不得有四皮砖通缝。
在施工过程中，需要采取安全措施，确保施工人员的安全。
