地层元素测井确定矿物含量的新方法
元素俘获测井(ECS)在辽河太古界潜山地层中的应用
１２Ｏ 内蒙古石油化工 ２０１１年第１４期
元素俘获测井（ＥＣＳ）在辽河太古界潜山地层中的应用
刘曙光ｈ。，李铁军。
（１．南京大学地球科学与工程学院，江苏南京２１００９３｝ ２．辽河油田公司勘探开发研究院，辽宁盘锦 １２４０１０）
摘要：辽河太古界潜山地层岩性复杂，测井评价难度大。元素俘获测井（ＥＣＳ）是一种将测井技术
与岩石学直接联系起来的先进测井技术，通过化学源向地层中发射４兆电子伏特的快中子，测量记录非
弹性散射７射线和热中子辐射俘获核反应散射丫射线，经过解释处理，提供地层中Ｓｉ、Ｃａ、Ｆｅ、Ｓ、Ｔｉ、Ｇｄ等
主要化学元素的含量。在岩心取样化验分析、岩石定名的基础上，利用测井资料，对太古界变质岩潜山进
行岩石测井分类，应用ＥＣＳ测井资料，与常规测井资料结合，进行岩性识别、求取地层孔隙度及划分潜
山内幕，应用于太古界潜山地层测井评价，取得了较好的应用效果。
关键词：潜山地层；变质岩；元素俘获测井；岩性识别
中图分类号：Ｐ６３１．８＋１ 文献标识码：Ａ 文章编号：１００６－－７９８１（２０１１）１４一Ｏ１２０一Ｏ４
近年来，辽河油田公司在太古界潜山油气藏勘
探开发中取得了可喜成果发现了大型的潜山油气
藏。潜山油气藏地质条件复杂，潜山地层储集空间不
发育，电阻率测井受地层岩性影响大，地层中流体对
测井电阻率的贡献小，无法利用电阻增大率方法来
判别地层中流体的性质，测井评价难度较大。
通过不断的探索研究和生产应用，我们形成一
套针对潜山地层的测井评价方法。测井评价的路线
是岩性识别、寻找有利的储集层段，结合地质、录井
等资料综合解释，岩性识别是潜山地层测井评价的
首要任务，也是测井评价的基础。为了更好的对太古
界潜山地层做出解释评价，辽河油田在常规测井的
基础上，有针对性的选择使用先进的测井技术手段，
如元素俘获测井（ＥＣＳ）等，应用于太古界潜山地层
测井评价。
１辽河太古界潜山地层
隐生宙时期，地壳较薄，热流值普遍较高，岩浆

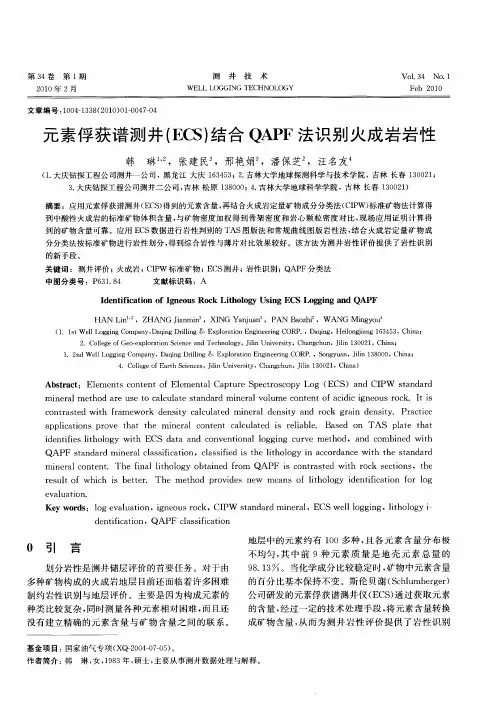

元素俘获谱测井(ECS)结合QAPF法识别火成岩岩性
第３４卷第１期 ２０１０年２月 测井技术 ＷＥＬＬ Ｌ０ＧＧＩＮＧ ＴＥＣＨＮ０Ｌ０ＧＹ Ｖ０Ｌ ３４ Ｎｏ．１ Ｆｅｂ ２０１０ 文章编号：１００４—１３３８（２０１０）Ｏ１—００４７—０４ 元素俘获谱测井（ＥＣＳ）结合ＱＡＰＦ法识别火成岩岩性 韩 琳Ｌ ，张建民。，邢艳娟。，潘保芝 ，汪名友 （１．大庆钻探工程公司测井一公司，黑龙江大庆１６３４５３；２．吉林大学地球探测科学与技术学院，吉林长春１３００２１； ３．大庆钻探工程公司测井二公司，吉林松原１３８０００；４．吉林大学地球科学学院，吉林长春１３００２１） 摘要：应用元素俘获谱测井（ＥＣＳ）得到的元素含量，再结合火成岩定量矿物成分分类法（ＣＩＰＷ）标准矿物法计算得 到中酸性火成岩的标准矿物体积含量，与矿物密度加权得到骨架密度和岩心颗粒密度对比，现场应用证明计算得 到的矿物含量可靠。应用ＥＣＳ数据进行岩性判别的ＴＡＳ图版法和常规曲线图版岩性法，结合火成岩定量矿物成 分分类法按标准矿物进行岩性划分，得到综合岩性与薄片对比效果较好。该方法为测井岩性评价提供了岩性识别 的新手段。 关键词：测井评价；火成岩；ＣＩＰＷ标准矿物；ＥＣＳ测井；岩性识别；ＱＡＰＦ分类法 中图分类号：Ｐ６３１．８４ 文献标识码：Ａ Ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｏｆ Ｉｇｎｅｏｕｓ Ｒｏｃｋ Ｌｉｔｈｏｌｏｇｙ Ｕｓｉｎｇ ＥＣＳ Ｌｏｇｇｉｎｇ ａｎｄ ＱＡＰＦ ＨＡＮ Ｌｉｎ ～，ＺＨＡＮＧ Ｊｉａｎｍｉｎａ，ＸＩＮＧ Ｙａｎｊｕａｎ３，ＰＡＮ Ｂａｏｚｈｉ。，ＷＡＮＧ Ｍｉｎｇｙｏｕ４ （１．１ｓｔ Ｗｅｌｌ Ｌｏｇｇｉｎｇ Ｃｏｍｐａｎｙ，Ｄａｑｉｎｇ Ｄｒｉｌｌｉｎｇ＆Ｅｘｐｌｏｒａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ ＣＯＲＰ．，Ｄａｑｉｎｇ，Ｈｅｉｌｏｎ￣ｉａｎｇ １６３４５３，Ｃｈｉｎａ ２．Ｃｏｌｌｅｇｅ ｏｆ Ｇｅｏ－ｅｘｐｌｏｒａｔｉｏｎ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉｌｉｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｃｈｕｎ，Ｊｉｌｉｎ １３００２１，Ｃｈｉｎａ； ３．２ｎｄ Ｗｅｌｌ Ｌｏｇｇｉｎｇ Ｃｏｍｐａｎｙ，Ｄａｑｉｎｇ Ｄｒｉｌｌｉｎｇ＆Ｅｘｐｌｏｒａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ ＣＯＲＰ．，Ｓｏｎｇｙｕａｎ，Ｊｉｌｉｎ １３８０００，Ｃｈｉｎａ； ４，Ｃｏｌｌｅｇｅ ｏｆ Ｅａｒｔｈ Ｓｃｉｅｎｃｅｓ，Ｊｉｌｉｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｃｈｕｎ，Ｊｉｌｉｎ １３００２１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｅｌｅｍｅｎｔｓ ｃｏｎｔｅｎｔ ｏｆ Ｅｌｅｍｅｎｔａｌ Ｃａｐｔｕｒｅ Ｓｐｅｃｔｒｏｓｃｏｐｙ Ｌｏｇ（ＥＣＳ）ａｎｄ ＣＩＰＷ ｓｔａｎｄａｒｄ ｍｉｎｅｒａｌ ｍｅｔｈｏｄ ａｒｅ ｕｓｅ ｔＯ ｃａｌｃｕｌａｔｅ ｓｔａｎｄａｒｄ ｍｉｎｅｒａｌ ｖｏｌｕｍｅ ｃｏｎｔｅｎｔ ｏｆ ａｃｉｄｉｃ ｉｇｎｅｏｕｓ ｒｏｃｋ．Ｉｔ ｉＳ ｃｏｎｔｒａｓｔｅｄ ｗｉｔｈ ｆｒａｍｅｗｏｒｋ ｄｅｎｓｉｔｙ ｃａｌｃｕｌａｔｅｄ ｍｉｎｅｒａｌ ｄｅｎｓｉｔｙ ａｎｄ ｒｏｃｋ ｇｒａｉｎ ｄｅｎｓｉｔｙ．Ｐｒａｃｔｉｃｅ ａｐｐｌｉｃａｔｉｏｎｓ ｐｒｏｖｅ ｔｈａｔ ｔｈｅ ｍｉｎｅｒａｌ ｃｏｎｔｅｎｔ ｃａｌｃｕｌａｔｅｄ ｉＳ ｒｅｌｉａｂｌｅ．Ｂａｓｅｄ ｏｎ ＴＡＳ ｐｌａｔｅ ｔｈａｔ ｉｄｅｎｔｉｆｉｅｓ ｌｉｔｈｏｌｏｇｙ ｗｉｔｈ ＥＣＳ ｄａｔａ ａｎｄ ｃｏｎｖｅｎｔｉｏｎａｌ ｌｏｇｇｉｎｇ ｃｕｒｖｅ ｍｅｔｈｏｄ，ａｎｄ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ＱＡＰＦ ｓｔａｎｄａｒｄ ｍｉｎｅｒａｌ ｃｌａｓｓｉｆｉｃａｔｉｏｎ，ｃｌａｓｓｉｆｉｅｄ ｉｓ ｔｈｅ ｌｉｔｈｏｌｏｇｙ ｉｎ ａｃｃｏｒｄａｎｃｅ ｗｉｔｈ ｔｈｅ ｓｔａｎｄａｒｄ ｍｉｎｅｒａｌ ｃｏｎｔｅｎｔ．Ｔｈｅ ｆｉｎａｌ ｌｉｔｈｏｌｏｇｙ ｏｂｔａｉｎｅｄ ｆｒｏｍ ＱＡＰＦ ｉｓ ｃｏｎｔｒａｓｔｅｄ ｗｉｔｈ ｒｏｃｋ ｓｅｃｔｉｏｎｓ，ｔｈｅ ｒｅｓｕｌｔ ｏｆ ｗｈｉｃｈ ｉｓ ｂｅｔｔｅｒ．Ｔｈｅ ｍｅｔｈｏｄ ｐｒｏｖｉｄｅｓ ｎｅｗ ｍｅａｎｓ ｏｆ ｌｉｔｈｏｌｏｇｙ ｉｄｅｎｔｉｆｉｃａｔｉｏｎ ｆｏｒ ｌｏｇ ｅｖａ１ １ｄａｔｉｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｌｏｇ ｅｖａｌｕａｔｉｏｎ，ｉｇｎｅｏｕｓ ｒｏｃｋ，ＣＩＰＷ ｄｅｎｔｉｆｉｃａｔｉｏｎ，ＱＡＰＦ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ０ 引 口 划分岩性是测井储层评价的首要任务。对于由 多种矿物构成的火成岩地层目前还面临着许多困难 制约岩性识别与地层评价。主要是因为构成元素的 种类比较复杂，同时测量各种元素相对困难，而且还 没有建立精确的元素含量与矿物含量之间的联系。 ｓｔａｎｄａｒｄ ｍｉｎｅｒａｌ，ＥＣＳ ｗｅｌｌ ｌｏｇｇｉｎｇ，ｌｉｔｈｏｌｏｇｙ ｉ 地层中的元素约有１００多种，且各元素含量分布极 不均匀，其中前９种元素质量是地壳元素总量的 ９８．１３ 。当化学成分比较稳定时，矿物中元素含量 的百分比基本保持不变。斯伦贝谢（Ｓｃｈｌｕｍｂｅｒｇｅｒ） 公司研发的元素俘获谱测井仪（ＥＣＳ）通过获取元素 的含量，经过一定的技术处理手段，将元素含量转换 成矿物含量，从而为测井岩性评价提供了岩性识别 基金项目：国家油气专项（ＸＱ２００４—０７—０５）。 作者简介：韩琳，女，１９８３年，硕士，主要从事测井数据处理与解释。
自然伽玛测井方法主要特点对比表
自然伽玛测井方法主要特点对比
原 理 与 特 点 曲 线 特 征 主 要 应 用 影 响 因 素 其 它
一．自然伽马测井 ——把仪器放到井下，测量地层放射性强度的方法叫自然伽马测井(GR)。这种方法已有很长的历史，GR与SP相配合能很好地划分岩性和确定渗透性地层，GR的另一优点是可在套管井中测量。
二、岩石的放射性 ——岩石的放射性，主要是由于含有铀、钍、锕及其衰变物和钾的放射性同位素，这些核素的原子核在衰变过程中能放出大量的α、β、γ射线。岩石的放射性强度决定放射性元素的含量。一般条件下，岩石的放射性物质含量很少，按放射性的强弱沉积岩可分为以下几类：
(1) 自然伽马放射性高：放射性软泥、红色粘土、海绿石砂岩、独居石等岩石。
2)自然伽马放射性中：浅海相和陆上沉积的泥质岩石，如泥质砂岩，泥质石灰岩，泥灰岩等。
(3)自然伽马放射性低：砂岩、石灰岩、石膏、岩盐、煤和沥青等
根据实验和统计，沉积岩的自然放射性一般有以下变化规律：
(1)随泥质含量的增加而增加
(2)随有机物含量的增加而增加,如沥青质泥岩的放射性很高
(3)随着钾盐和某些放射性矿物的增加而增加。
在油气田中常遇到的沉积岩的自然伽马放射性主要取决于泥质含量的多少。但必须注意，从问题的实质看，岩石自然放射性的强度是由单位质量或单位体积岩石的放射性同位素的含量而决定的，当利用自然伽马测井资料求地层泥质含量时应作全面考虑。
三、自然伽马测井测量原理 —— 测量原理如图，测量装置由井下仪器和地面仪器组成。下井仪器有探测器（闪烁计数管）、放大器和高压电源等几部分。自然伽马射线由岩层穿过泥浆、仪器外壳进入探测器，探测器将射线转化为电脉冲信号，经放大器把电脉冲放大后由电缆送到地面仪器。 自然伽马测井曲线特点
根据理论计算公式可计算出自然伽马测井的理论曲线，如下图，其特点为：
a、上下围岩的放射性相同时，曲线对称于地层中点，在地层中点处有极大值或极小值，反映该层放射性大小。

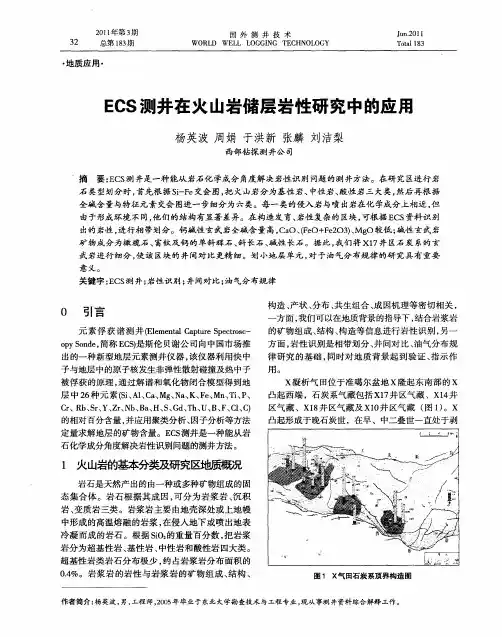

ECS测井在火山岩储层岩性研究中的应用
２０１１年第３期 ３２ 总第１８３期 国外测井技术 ＷＯＲＬＤ ＷＥＬＬ Ｌ０ＧＧＩＮＧ ＴＥＣＨＮ０ＬＯＧＹ Ｊｕｎ．２Ｏｌ ｌ Ｔｏｔａｌ １８３
・地质应用・
ＥＣＳ测井在火山岩储层岩性研究中的应用
杨英波周娟于洪新张麟刘洁梨
西部钻探测井公司
摘要：ＥＣＳ测井是一种能从岩石化学成分角度解决岩性识别问题的测井方法。在研究区进行岩
石类型划分时，首先根据Ｓｉ－Ｆｅ交会图，把火山岩分为基性岩、中性岩、酸性岩三大类，然后再根据
全碱含量与特征元素交会图进一步细分为六类。每一类的侵入岩与喷出岩在化学成分上相近，但 由于形成环境不同，他们的结构有显著差异。在构造发育、岩性复杂的区块，可根据ＥＣＳ资料识另０
出的岩Ｊ｝生，进行相带划分。钙碱性玄武岩全碱含量高，ＣａＯ、（Ｆｅｏ＋Ｆｅ２ｏ３）、ＭｇＯ较低；碱性玄武岩 矿物成分为橄榄石、富钛及钙的单斜辉石、斜长石、碱性长石。据此，我们将ＸＩ７井区石炭系的玄
武岩进行细分，使该区块的井间对比更精细。划小地层单元，对于油气分布规律的研究具有重要
意义。 关键宇：ＥＣＳ测井；岩性识别；井间对比；油气分布规律
０ 引言
元素俘获谱测井（Ｅｌｅｍｅｎｔａｌ Ｃａｐｔｕｒｅ Ｓｐｅｃｔｒｏｓｃ—
ｏｐｙ Ｓｏｎｄｅ，简称ＥＣＳ）是斯伦贝谢公司向中国市场推
出的一种新型地层元素测井仪器，该仪器利用快中 子与地层中的原子核发生非弹性散射碰撞及热中子 被俘获的原理，通过解谱和氧化物闭合模型得到地 层中２６种元素（Ｓｉ、Ａ１、Ｃａ、Ｍｇ、Ｎａ、Ｋ、Ｆｅ、Ｍｎ、Ｔｉ、Ｐ、
Ｃｒ、Ｒｂ、Ｓｒ、Ｙ、Ｚｒ、Ｎｂ、Ｂａ、Ｈ、Ｓ、Ｇｄ、Ｔｈ、Ｕ、Ｂ、Ｆ、ＣＩ、Ｃ１ 的相对百分含量，并应用聚类分析、因子分析等方法 定量求解地层的矿物含量。ＥＣＳ测井是一种能从岩
石化学成分角度解决岩性识别问题的测井方法。
岩石是天然产出的由一种或多种矿物组成的固 态集合体。岩石根据其成因，可分为岩浆岩、沉积
