3000W大功率开关电源要点
3000W大功率开关电源
主要特点
●该电源广泛应用于广播电视发射、通信、电力电子、科研、电镀、水处理、蓄电池充电设备.
●采用开关电源电路,体积小、重量轻、效率高.
●开关电源控制芯片采用进口军用级IC,功率开关管采用进口快速IGBT,其余元件则
采用进口工业等级器件,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性.
主要技术指标
●环境条件
●工作温度(-20~50)OC;贮存温度:(-40~70)0C;
●相对湿度90%(40±20C);大气压力:(70——106)KPA);
● 外形尺寸:440*235*160mm
●输入电压:AC180VAC~264VAC 频率:50HZ±10%
●输出稳压值:DC 220VDC
●输出稳流值: 13.5A
●效率 >85%
●功率因数 >0.85
●负载调整率 <1%
●电压调整率 <0.1%
●纹波电压 <1%
●保护:输入过压,欠压:输出过压,过流,短路:整机过热
●整机过热保护阈值80~850C
●绝缘电阻 ≥20M
●输入对机壳耐压 ≥AC1500V
●输入对输出耐压 ≥AC1500V
●输出对机壳耐压 ≥AC500V
●平均无故障时间 ≥50000H
型 号 输 出 负载稳定度 纹波
及声 效率
SP-3000-220 5-220VDC/13.5A 0.5% 150mV
83%
可根据用户需要定做
大功率开关电源原理
大功率开关电源原理大功率开关电源是一种将交流电转换为直流电的电源装置，广泛应用于工业、通信、医疗、航空航天等领域。
其原理是通过开关管的开关动作，将输入的交流电转换为高频脉冲信号，再经过整流、滤波、稳压等环节，最终得到稳定的直流电输出。
大功率开关电源的主要原理包括开关管的开关动作、变压器的变换作用、整流滤波的电压转换和稳压调节的控制。
首先，开关管的开关动作是大功率开关电源的核心。
开关管通常采用MOSFET、IGBT等器件，通过控制开关管的导通和截止状态，实现输入交流电的开关转换。
当开关管导通时，输入电源的电流通过变压器传递给输出端；当开关管截止时，输入电源的电流被切断。
通过不断地开关动作，可以将输入交流电转换为高频脉冲信号。
其次，变压器的变换作用是将输入的交流电转换为适合输出的电压。
变压器通常由高频变压器和耦合电感组成，通过变压器的变压比例，可以实现输入电压的升降变换。
在开关管导通时，输入电流通过变压器的一侧，经过变压器的变换作用，输出到另一侧；在开关管截止时，变压器的耦合电感会产生自感电势，使输出电流得以维持。
然后，整流滤波的电压转换是将高频脉冲信号转换为平滑的直流电。
整流滤波电路通常由整流二极管和滤波电容组成。
在开关管导通时，高频脉冲信号经过整流二极管的导通，变为正半波或全波的脉冲信号；在开关管截止时，整流二极管截止，滤波电容会将脉冲信号平滑为直流电。
通过适当的滤波电容和电感，可以实现输出电压的稳定性和纹波度的控制。
最后，稳压调节的控制是为了保证输出电压的稳定性。
稳压调节电路通常由反馈控制电路和稳压器组成。
反馈控制电路通过采集输出电压的反馈信号，与参考电压进行比较，产生误差信号，再经过放大和滤波处理，控制开关管的开关动作，使输出电压保持在设定值附近。
稳压器则根据误差信号的大小，调整开关管的导通和截止状态，实现输出电压的稳定调节。
综上所述，大功率开关电源通过开关管的开关动作、变压器的变换作用、整流滤波的电压转换和稳压调节的控制，将输入的交流电转换为稳定的直流电输出。
开关电源工作原理及维修技巧
开关电源工作原理及维修技巧开关电源工作原理及维修技巧开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
今天小编就给大家讲讲开关电源工作原理及维修技巧，希望对大家有帮助。
一.开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
开关电源原理图VO=TON/T*ViVO 为负载两端的电压平均值TON 为开关每次接通的时间T 为开关通断的工作周期由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”(TimeRationControl,缩写为TRC)。
按TRC控制原理，有三种方式：1. 脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2. 脉冲频率调制(PulseFrequencyModulation,缩写为PFM)导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3. 混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二.开关电源的维修技巧和常见故障1.维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
3000va2400w的ups产品技术标准
3000va/2400w的UPS产品技术标准随着信息技术的飞速发展，UPS（不间断电源）作为保障电力稳定供应的关键设备，在各个行业得到了广泛的应用。
而对于大功率UPS产品来说，其技术标准更是至关重要，直接关系到设备的可靠性和稳定性。
本文将针对3000va/2400w的UPS产品技术标准进行详细的介绍和分析。
一、输入和输出电压范围1. 输入电压范围：对于3000va/2400w的UPS产品来说，其输入电压范围通常为160V-280V，可以灵活应对市电的波动和变化，保障设备接入UPS后的稳定运行。
2. 输出电压范围：UPS产品的输出电压通常为220V±2，在市电电压波动时能够自动调节输出电压，确保设备正常工作。
二、输出频率和波形1. 输出频率范围：大功率UPS产品的输出频率范围一般为50Hz±0.1，在市电频率波动时，UPS能够保持稳定的输出频率，不影响设备正常运行。
2. 输出波形：理想的UPS输出波形应为纯正弦波，确保对设备的供电不会产生干扰，保证设备的高效运行。
三、转换时间1. 转换时间：3000va/2400w的UPS产品的转换时间通常在4-6ms之间，确保在市电突然中断或波动时，UPS能够迅速切换为备用电源，保护设备。
四、效率和能效等级1. 效率：UPS产品的效率直接关系到能源的利用和成本的节约，大功率UPS产品的效率通常在88以上，能够有效降低能源浪费。
2. 能效等级：目前市场上常见的UPS产品能效等级为VIII级，能够满足能源节约和环保的要求。
五、通讯接口和管理软件1. 通讯接口：3000VA/2400W的UPS产品通常具备RS232和USB接口，能够与计算机或其他设备进行联动，实现远程监控和远程关机等功能。
2. 管理软件：UPS产品常配备管理软件，能够监控UPS的实时工作状态，提供远程管理和报警功能，保障设备的安全运行。
六、保护功能1. 过载保护：UPS产品应具备过载保护功能，能够在设备超负荷工作时自动切断输出电源，保护设备不受损坏。

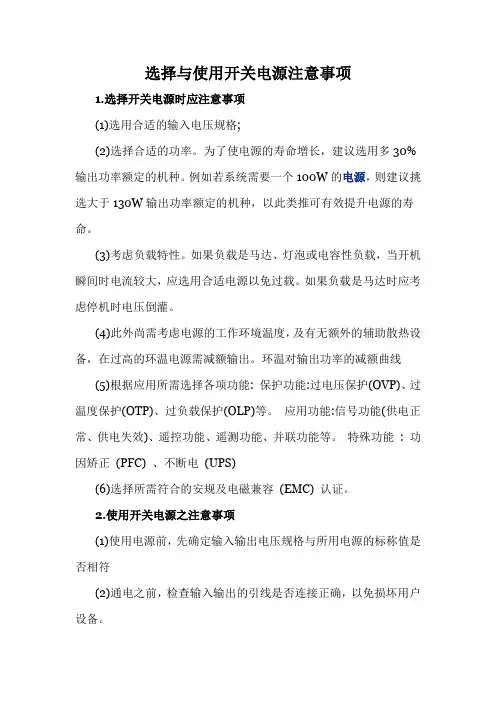

选择与使用开关电源注意事项
选择与使用开关电源注意事项1.选择开关电源时应注意事项(1)选用合适的输入电压规格;(2)选择合适的功率。
为了使电源的寿命增长，建议选用多30%输出功率额定的机种。
例如若系统需要一个100W的电源，则建议挑选大于130W输出功率额定的机种，以此类推可有效提升电源的寿命。
(3)考虑负载特性。
如果负载是马达、灯泡或电容性负载，当开机瞬间时电流较大，应选用合适电源以免过载。
如果负载是马达时应考虑停机时电压倒灌。
(4)此外尚需考虑电源的工作环境温度，及有无额外的辅助散热设备，在过高的环温电源需减额输出。
环温对输出功率的减额曲线(5)根据应用所需选择各项功能: 保护功能:过电压保护(OVP)、过温度保护(OTP)、过负载保护(OLP)等。
应用功能:信号功能(供电正常、供电失效)、遥控功能、遥测功能、并联功能等。
特殊功能: 功因矫正(PFC) 、不断电(UPS)(6)选择所需符合的安规及电磁兼容(EMC) 认证。
2.使用开关电源之注意事项(1)使用电源前，先确定输入输出电压规格与所用电源的标称值是否相符(2)通电之前，检查输入输出的引线是否连接正确，以免损坏用户设备。
(3)检查安装是否牢固，安装螺丝与电源板器件有无接触，测量外壳与输入、输出的绝缘电阻，以免触电(4)为保证使用的安全性和减少干扰，请确保接地端可靠接地(5)多路输出的电源一般分主、辅输出，主输出特性优于辅输出，，一般情况下输出电流大的为主输出。
为保证输出负载调整率和输出动态等指标，一般要求每路至少带10%的负载。
若用辅路不用主路，主路一定加适当的假负载。
具体参见相应型号的规格书。
(6)请注意:电源频繁开关将会影响其寿命。
(7)工作环境及带载程度也会影响其寿命3.为何电源在使用中会当机，关机后重新开启又能再操作?一般造成电源供应器使用中当机原因约有两种情况，首先可能是负载瞬间超载造成过载保护，建议提升电源输出功率或修改过负载设计;第二则是温升过高，发生过温度保护现象。
开关电源总结
开关电源总结开关电源是一种广泛应用于电子设备中的高效能源转换装置。
它通过将输入电信号转换为高频信号并进行调制，然后进行变换、整流和滤波，最终输出所需的电压或电流。
开关电源因其高效、稳定、可靠的特点，在电子行业中得到了广泛应用。
本文将对开关电源的工作原理、优势和注意事项进行探讨。
一、工作原理开关电源的工作原理主要包括：输入滤波、整流、变压、调制、输出滤波与稳定等步骤。
首先，将市电通过输入滤波电路进行滤波处理，消除电网中的噪声和干扰。
然后，进行整流工作，将交流信号转化为直流信号。
接下来，通过变压器将直流电压变换为所需的电压级别，以满足不同设备对电力要求的不同。
在变压之后，利用调制技术将电信号转换为高频信号，并将其输出至开关管。
最后，在输出端进行滤波和稳定处理，以提供高质量的直流电源。
二、优势1. 高效性：开关电源采用高频调制技术，能够提高能源转换效率。
相比传统的线性电源，开关电源具有更低的功耗和能耗，从而能够更好地满足节能环保的要求。
2. 稳定性：开关电源通过反馈控制的方式，能够实时监测输出电压或电流，并根据需求进行调整，以保证输出能够稳定在预定范围内。
这种稳定性可以有效地避免电压和电流的波动对设备的损坏和工作质量的影响。
3. 尺寸小：开关电源采用了先进的电子元器件和高密度的电路设计，因此其体积相对较小。
这一点在电子设备越来越小型化的今天尤为重要。
尺寸小的开关电源可以更好地适应各种空间应用的需求。
4. 可靠性：开关电源由于采用了先进的技术和材料，具有较高的可靠性。
其在各种环境条件下均能正常工作，而且寿命长。
这使得开关电源在工业自动化、通讯设备、医疗器械等领域得到了广泛应用。
三、注意事项1. 散热：开关电源因为高效能，所以产生的热量较多。
因此，必须做好散热工作，确保开关电源的温度在正常范围内。
可以通过散热片、风扇等方式进行散热。
2. 电磁兼容：开关电源中会产生较强的电磁干扰，因此需要做好电磁兼容工作，以避免对其他设备产生干扰。
高品质开关电源设计的三个要点
高品质开关电源设计的三个要点这里的“开关电源”指常规的各类低压集成式单片开关电源，在嵌入式系统及便携产品中有广泛的应用。
开关电源要降低纹波主要要在以下三个方面下功夫：1、储能电感的正确选择。
储能电感在工作频率下的Q值原则上越大越好，很多人只注意到电感量，其实Q值的影响要大得多，电感量只要满足要求允许在一定范围内变动。
Q值是频率的函数，储能电感的磁芯材料决定着电感的工作频率，其尺寸决定着饱和电流的大小，绕线的电阻则决定着电感的内阻，在可能的前提下，尽量采用磁芯更大、绕线更粗的储能电感。
在EMC设计时还要注意电感磁芯形状的正确选择，以降低漏磁对周边电路的影响，在系统中亦应注意布局位置的合理选择，避免和电路内其它磁敏感元件发生互扰。
2、滤波电容的正确选择。
滤波电容的ESR（串联等效电阻）和ESL（串联等效电感）是非常重要的参数，该二项值原则上越低越好，仅追求容量是远远不够的，当然在满足足够低的ESR和ESL的前提下，容量大些较好。
开关电源的滤波电容优选X7R或X5R电容与钽电解、铝电解的组合应用，纹波稍放宽可用Y5V电容和瘦高外观的铝电解（同样容量下，瘦高型电解电容比矮胖型电解电容具有更低的ESL）配合。
3、合理的PCB设计。
开关电源的PCB设计非常重要，在前两个条件都满足时如果纹波参数还是达不到手册中载明的数值，问题就可以肯定是出在PCB上，开关电源芯片的采样及滤波回路的设计非常讲究，PCB分布参数会导致电源调整误差或滤波效率变差，严重时甚至可能导致自激，故不得不查。
原则是取样回路和滤波回路要尽量贴近开关电源IC，PCB走线不可太长、太细，类似的储能电感也有同样原则，只是影响稍小，布局、走线不利相当于降低了电感的Q值。
最后要说的是，因开关电源IC的内电路设计不同纹波指标也是不同的，多数情况下，工作频率较高的型号容易获得较低的纹波，但价格及对外围元件的要求相对更高，所以要根据需要合理选择，够用即可，否则要付出不必要的成本，器件手册的仔细阅读及理解是第一步。
开关电源类产品设计的安全规范
开关电源类产品设计的安全规范
主要包括以下几个方面：
1. 电气安全：开关电源应满足电气安全要求，包括额定电压、额定电流、绝缘电阻、接线等方面的要求。
产品应具备过电压保护、过载保护、短路保护等功能，并能及时断开电路避免引起火灾、触电等安全问题。
2. 材料安全：开关电源的外壳、绝缘材料、导线等材料应符合环保要求，不得使用有害物质和易燃材料。
在设计和制造过程中应遵守相关环保法规，确保产品无毒、无害、无辐射。
3. 温度安全：开关电源在工作时会产生一定的热量，产品设计应合理布局散热部件，确保电源温度不超过安全范围，避免因温度过高引发火灾、烧坏电路等安全问题。
4. 防护安全：开关电源应具备适当的防护措施，如过压保护、过流保护、过热保护等功能。
产品外壳应具备防水、防尘、防护击等功能，避免引发触电、触碰引发人身伤害。
5. 标识和警示标识：开关电源应标明产品名称、型号、额定电压、额定电流、制造商信息等，并在明显位置设立警示标识，如高压警示、使用注意事项等，提醒用户正确使用和维护产品。
6. 产品测试和认证：开关电源应通过相关的安全测试和认证，如CE认证、UL认证等。
在设计和生产过程中，应按照相关的标准和规范进行测试和评估，确保产品符合安全要求。
以上是开关电源类产品设计的安全规范的一些主要内容，设计师在设计过程中应充分考虑这些因素，确保产品的安全性和可靠性。
具体的规范可以根据不同地区和国家的法律法规进行参考和遵守。
大功率开关电源原理
大功率开关电源原理开关电源是一种将输入电源转换为所需输出电源的电子设备。
大功率开关电源是指能够输出较高功率的开关电源。
本文将介绍大功率开关电源的原理和工作方式。
一、大功率开关电源的原理大功率开关电源的核心部件是开关电源控制芯片。
该芯片通过控制开关管的导通和断开，实现输入电源的高效转换。
大功率开关电源通常采用双向开关管，即MOSFET，用于控制电流的导通和截断。
大功率开关电源的工作原理如下：1. 输入电源经过整流电路，将交流电转换为直流电。
2. 直流电经过滤波电路，去除电源中的纹波，使电压更加稳定。
3. 控制芯片通过PWM（脉宽调制）技术，控制开关管的导通和断开时间，调节输出电压和电流。
4. 开关管导通时，输入电源的能量储存在电感中；开关管断开时，电感释放能量，通过输出变压器将电能传递到输出端。
5. 输出电压经过滤波电路，去除纹波，得到稳定的直流电源。
二、大功率开关电源的工作方式大功率开关电源的工作方式可以分为两种：离线式和在线式。
1. 离线式大功率开关电源：离线式大功率开关电源是指输入电源与输出电源之间没有直接的物理连接。
它通过变压器将输入电源的能量传递到输出端。
离线式大功率开关电源具有高效率、稳定性好的特点，广泛应用于工业、通信等领域。
2. 在线式大功率开关电源：在线式大功率开关电源是指输入电源与输出电源之间有直接的物理连接。
它通过开关电源控制芯片实现输入电源的转换。
在线式大功率开关电源具有响应速度快、输出稳定的特点，适用于对电源要求较高的场合。
三、大功率开关电源的应用大功率开关电源广泛应用于各个领域，包括工业、通信、医疗、航空航天等。
它们可以为各种设备提供稳定的电源，如电动机驱动、通信设备、医疗仪器等。
总结：本文介绍了大功率开关电源的原理和工作方式。
大功率开关电源通过控制开关管的导通和断开，实现输入电源的高效转换。
离线式和在线式是大功率开关电源的两种常见工作方式。
大功率开关电源在各个领域都有广泛的应用，为各种设备提供稳定的电源。
开关电源调试过程与注意事项
开关电源调试过程与注意事项
开关电源的调试过程与注意事项是非常重要的，因为开关电源
在电子设备中起着至关重要的作用。
首先，调试开关电源时，需要
确保安全措施得到了充分的考虑。
在进行任何工作之前，必须断开
电源并确保电路中的所有电容器都已经放电，以避免触电危险。
其次，调试过程中需要注意输入和输出的电压、电流和功率参数。
在接通电源之前，必须确保输入电压和频率与开关电源的额定
值相匹配。
同时，还需要注意输出电压和电流的稳定性，以及开关
电源的负载能力是否符合设计要求。
另外，调试过程中需要注意开关电源的效率和温度。
开关电源
在工作时会产生一定的热量，因此需要确保散热系统能够正常工作，以避免过热损坏电源。
此外，还需要注意开关电源的效率，尽量使
其工作在最佳效率点，以减少能源浪费。
此外，还需要注意开关电源的保护功能。
开关电源通常具有过
压保护、过流保护、短路保护等功能，需要确保这些保护功能能够
正常工作，以保护电源和被供电设备的安全。
最后，调试过程中需要注意电磁干扰和电磁兼容性。
开关电源
在工作时会产生电磁干扰，可能影响其他设备的正常工作，因此需
要进行相关的电磁兼容性测试，确保开关电源符合相关的标准要求。
总的来说，开关电源的调试过程需要从安全、电气参数、热管理、保护功能和电磁兼容性等多个方面进行全面考虑，确保开关电
源能够稳定可靠地工作，同时符合相关的标准和要求。
大功率开关电源原理与维修剖析
大功率开关电源维修方法与技巧大功率开关电源节材、省电、高效率已基本上取代了传统的变压器变压、二极管整流、晶体管稳压的电源。
由于大功率开关电源电路复杂，保护电路多，维修困难，要迅速排除大功率开关电源的故障，对维修人员来讲，熟练掌握大功率开关电源的基本组成和工作原理非常重要。
现在大多数电子仪器所有大功率开关电源主要由电磁干扰滤波器，防浪涌控制电路，整流滤波电路，开关变压器，开关元件，脉宽调制组件等元器件组成，已有许多开关电源在整流电路和滤波电路之间加有功率因校正电路，以提高电源的功率因数，使电源工作的电流波形与电压波同频同相，尽量消除电流中的谐波成分，大功率开关电源的功率因数可达到99%。
功率因数校正电路由开关器件和功率因数校正模块等构成。
大功率开关电源原理与维修时间:2012-01-25作者:zhongruidz点击:244 大功率开关电源就是用通过电路控制开关管进行高速的导通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！成本很低．如果不将50Hz变为高频开关电源就没有意义开关电源维修品牌：开关电源维修,工业开关电源维修,大功率开关电源维修,艾默生开关电源维修,明纬开关电源维修,施耐德开关电源维修等各种工业电源维修。
开关电源常见故障维修：保险丝熔断、无直流电压输出或电压输出不稳定、电源负载能力差开关电源的工作原理: 1.交流电源输入经整流滤波成直流; 2.通过高频PWM(脉冲宽度调制信号控制开关管,将那个直流加到开关变压器初级上; 3.开关变压器次级感应出高频电压,经整流滤波供给负载; 4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的. 交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰; 在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高; 开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出; 一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源大功率开关电源已广泛应用于工业自动化控制、军工设备、科研设备、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热等领域。
