九年级上册物理 电流和电路单元测试与练习（word解析版） 一、初三物理 电流和电路 易错压轴题（难） 1．进一步探究 电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。 (1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过

程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。。

电压U/V 2 8 2 电荷量Q/C 4×10-3 6×10-3 2×10-3 5×10-3 电容C/F 2×10-3 0.75×10-3 1×10-3 2×10-3

(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为

SCd

（ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时，

121111=nCCCC…，（C表示总电容，C1、C2.……Cn表示各电容器的电容）。现有两个

极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到A QCU 2.5V 121221SSSdSd 121221SSddUSS 【解析】 【分析】 【详解】 (1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经

过开关的电流方向为B到A。 (2)[2]由表中数据可知

3-3210F2V410C

3-30.7510F8V610C

3-3110F2V210C

即 QCU

则 QCU

(3)[3]根据上题所得公式QUC，将表中数据带入可得

33510C2.5V210FQUC





(4)[4][5]现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联

接到电压为U的电源上，电容决定式为 SCd

则 11

1

SCd

22

2

SCd

因为多电容器串联时

121111=nCCCC…

则

12111=CCC

带入12CC、可得 121221

SSCSdSd



则总共能够储存的电量为 121221

USS

SdCSdQU

2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好． （1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）． （2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2

L

很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．

（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）． 【答案】ad L1断路 电路中电流太大，灯丝被烧断 可行

【解析】 【分析】 【详解】 （1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适； （2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1

L

不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断． （3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．

3．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．

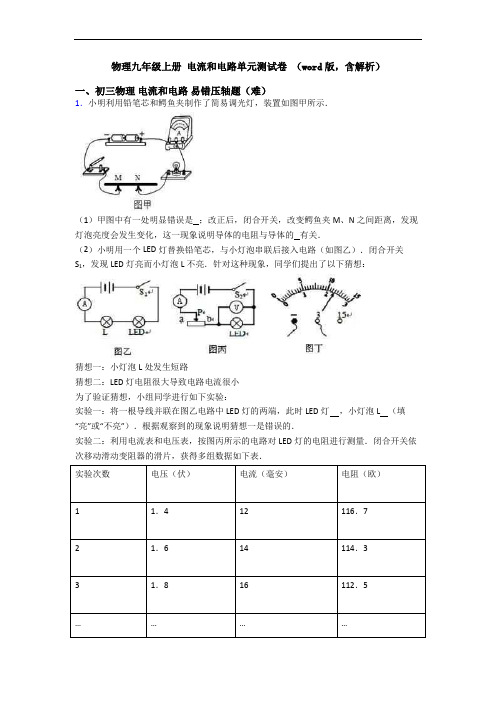

（1）甲图中有一处明显错误是 ；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的 有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想： 猜想一：小灯泡L处发生短路 猜想二：LED灯电阻很大导致电路电流很小 为了验证猜想，小组同学进行如下实验： 实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯 ，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．

实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．

实验次数 电压（伏） 电流（毫安） 电阻（欧）

1 1．4 12 116．7 2 1．6 14 114．3 3 1．8 16 112．5 … … … …

实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向 端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太 （填“大”或“小”），不足以支持发光． 【答案】（1）电流表正负接线柱接反了 、长度 （2）不亮、亮（3）2．3 b 、小 【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的

滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太 小，不足以支持发光。 【考点定位】欧姆定律；电功率 4．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。在不打开盒子的情况下，他探究盒内的电路结构。做了如下实验：

只闭合开关 S1 S2 S1和S2

灯的发光情况 L1 亮 不亮 亮

L2 不亮 不亮 亮

电流表示数 I1＝0.2A I2＝0 I3＝0.5A

(1)据实验情况，请你在方框内画出盒内电路的电路图______；

(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现

的故障可能是_____。

【答案】 L2断路

【解析】 【分析】 【详解】 (1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2

不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开

关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：

。 (2)[2]由电路图可知，若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2

不发光，说明L2断路，开关S2闭合与否不影响电路电流。

5．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏． 【答案】 【解析】 由题意知红灯亮时，黄灯和绿灯都不亮； 当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．

6．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表： 序号 甲电荷的电 荷量1/Cq 乙电荷的电 荷量2

/Cq

甲、乙两电荷之 间的距离/mr 甲乙两电荷之间的 相互作用力/NF

1 8110 8210 0．3 5210

2 8110 8110 0．3

5110



3 8310

8210 0．1 55410



4 8310

8210 0．2 513.510



5 8210 8110 0．2 54.510

6 8410 8310 0．3
