用于智能家居的温湿度监测装置的设计

用于智能家居的温湿度监测装置的设计智能家居已成为了现代家庭的新潮流，它不仅带来了更加便捷的生活体验，还能提升家居的智能化程度。

在智能家居系统中，温湿度监测装置扮演着至关重要的角色。

本文将探讨用于智能家居的温湿度监测装置的设计。

一、温湿度监测装置的重要性智能家居的核心是通过各种传感器和装置实时获取家居环境中的各种数据，进而根据用户设置的规则进行智能化控制。

而温湿度监测装置作为其中的一种重要传感器，可以实时监测家居的温度和湿度变化。

它可以帮助用户了解家居环境的舒适度，合理调节温湿度，提高生活品质。

二、温湿度监测装置的设计原理温湿度监测装置的设计原理主要基于温湿度传感器。

传感器通过感受环境中的温湿度变化，将其转化为相应的电信号，并将信号传输给智能家居系统。

智能家居系统通过分析接收到的信号，得出当前家居环境的温度和湿度值，并在用户手机或智能终端上进行显示。

用户通过实时监测温湿度数据，可以根据需要调整家居环境，提高生活的舒适度。

三、温湿度监测装置的功能特点1.实时性：温湿度监测装置能够实时地监测家居环境的温度和湿度变化，并将数据及时传输给用户。

用户可以时刻了解家居环境的变化情况。

2.精准性：温湿度监测装置采用高精度的温湿度传感器，能够准确感知家居温湿度的变化，提供准确的数据给用户。

3.智能化控制：温湿度监测装置与智能家居系统相连，可以与其他智能设备进行互联互通。

例如，当室内湿度过大时，装置可以自动触发加湿器工作，并向用户发送提醒。

4.历史数据记录：温湿度监测装置可以将历史温湿度数据存储在智能家居系统中，用户可以随时查看历史数据，了解家居温湿度的变化趋势。

四、温湿度监测装置的应用场景1.室内环境监测：温湿度监测装置可以监测室内温湿度，帮助用户合理调节空调和加湿器的使用，提供舒适的室内环境。

2.植物栽培：温湿度监测装置可以监测植物的生长环境，及时发现问题，保证植物的生长质量。

3.食品保鲜：温湿度监测装置可以在冰箱内部监测温湿度，并根据数据提醒用户注意食品的保鲜情况。

温湿度监测系统及方法与设计方案

图片简介:本技术介绍了一种温湿度监测系统及方法，其中，温湿度监测系统包括显示屏、中心控制器、交换机以及多个安装在各个应用环境内的温湿度检测单元，中心控制器的信号端分别与各个温湿度检测单元连接，中心控制器的信号输出端与显示屏连接，所述交换机分别与中心控制器、数据服务器以及客户端电脑信号连接。

本技术能够实时监控各个应用环境的温湿度，并根据实时的温湿度信息与设定的温湿度信息对比，如果超标，能够实时报警提示，确保生产安全，操作使用方便。

技术要求1.一种温湿度监测系统，其特征在于：包括显示屏(1)、中心控制器(2)、交换机(3)以及多个安装在各个应用环境内的温湿度检测单元(6)，中心控制器(2)的信号端分别与各个温湿度检测单元(6)连接，中心控制器(2)的信号输出端与显示屏(1)连接，所述交换机(3)分别与中心控制器(2)、数据服务器(4)以及客户端电脑(5)信号连接。

2.根据权利要求1所述的一种温湿度监测系统，其特征在于：所述温湿度检测单元(6)包括温湿度检测盒体、温湿度控制器(61)以及温湿度检测探头(62)，所述温湿度检测盒体内安装温湿度控制器(61)，温湿度控制器(61)与温湿度检测探头(62)信号连接，温湿度检测探头(62)伸出温湿度检测盒体。

接有用于显示温度正常的绿灯(63)、用于显示温度非正常的红灯(64)以及用于报警提示的蜂鸣器(65)。

4.根据权利要求1所述的一种温湿度监测系统，其特征在于：所述中心控制器(2)与各个温湿度检测单元(6)之间连接的线缆穿插在KBG管内，KBG管通过管扣固定在墙上。

5.根据权利要求3所述的一种温湿度监测系统，其特征在于：所述温湿度控制器(61)采用485控制器。

6.一种温湿度监测方法，其特征在于：具体包括如下步骤：S1、在各个应用环境中分别安装温湿度检测单元(6)，将温湿度检测单元(6)的供电端与市电接通，在监控室内安装显示屏(1)和中心控制器(2)，将显示屏(1)和中心控制器(2)的供电端与市电接通；S2、将各个温湿度检测单元(6)的信号端与中心控制器(2)的信号端接通，将显示屏(1)和中心控制器(2)的信号端接通；S3、将中心控制器(2)的信号端与交换机(3)接通，交换机(3)与对应的数据服务器(4)接通，交换机通过互联网与客户端电脑(5)信号连接；S4、通过客户端电脑(5)设定各个应用环境中的预定温度范围和预定湿度范围，并将数据保存至数据服务器(4)内；S5、各个温湿度检测单元(6)检测对应应用环境中的温度和湿度，并将温度信息和湿度信息发送至中心控制器(2)，中心控制器(2)将接收的温度信息和湿度信息通过交换机(3)存储在数据服务器(4)内，以便后期查询，同时中心控制器(2)将接收的温度信息和湿度信息通过显示屏(1)显示出来，并显示对应的应用环境信息以及对应的预定温度范围和预定湿度范围。

环境温湿度检测系统的设计

环境温湿度检测系统的设计环境温湿度检测系统是一个非常重要的系统，用于监测周围的温度和湿度。

这个系统在很多行业都非常有用，尤其是在偏向于敏感温度和湿度的行业，如制药、医疗、食品、航空和化学等行业。

在这些行业中，环境温湿度检测系统的使用是非常常见的，因为它能够确保产品的安全和质量。

在本文中，我们将讨论环境温湿度检测系统的设计。

首先，我们将介绍环境温湿度检测系统的作用和功能，然后，我们将探讨环境温湿度检测系统的设计要素。

接着，我们将讨论系统的工作原理和应用。

最后，我们将总结本文并提出未来方向的建议。

一、环境温湿度检测系统的作用和功能环境温湿度检测系统是用来监测空气中的温度和湿度。

这个系统的工作原理是通过传感器来检测当前的温度和湿度，并将数据发送给系统。

这些数据通常会被记录并存储在数据库中，以供以后分析和评估使用。

在实验室、工厂、生产车间等场所中，这个系统可以确保产品的安全和质量。

二、环境温湿度检测系统的设计要素在设计环境温湿度检测系统时需要以下要素：1、传感器传感器是这个系统的核心部分，它用于检测温湿度并将数据传输给系统。

常用的传感器包括温度传感器和湿度传感器。

当温度或湿度超出一定的范围时，传感器会自动发送警报，并通知系统管理员采取相应的措施。

2、数据采集器环境温湿度检测系统需要一个数据采集器，用于收集传感器检测到的数据，并将其转化为数字信号。

这个数字信号可以被记录和存储在数据库中，以供分析和评估使用。

3、数据库数据库是存储环境温湿度检测系统各类数据的中心。

它可以记录温湿度变化，保存警报事件和系统操作记录。

这些数据可以用于分析和评估，并可以通过图表和报表进行可视化分析。

在一些情况下，数据库还可以整合到生产设备中，以便于对设备和产品进行追踪。

三、环境温湿度检测系统的工作原理和应用环境温湿度检测系统基于传感器技术和数据记录，系统能够实时检测周围的温度和湿度，并将数据传输给系统进行记录。

当温度或湿度超过一定范围时，系统将自动发出警报，通知相关人员进行处理。

温湿度检测毕业论文

温湿度检测毕业论⽂1 绪论1.1 前⾔温湿度的监测与控制是⼯业⽣产过程中⽐较典型的应⽤之⼀，随着传感器在⽣产和⽣活中的更加⼴泛的应⽤。

在⽣产中，温湿度的⾼低对产品的质量影响很⼤。

由于温湿度的监测控制不当，可能使我们导致⽆法估计的经济损失。

为保证⽇常⼯作的顺利进⾏，⾸要问题是加强⽣产车间内温度与湿度的监测⼯作，但传统的⽅法过于粗糙，通过⼈⼯进⾏监测，对不符合温度和湿度要求的库房进⾏通风、去湿和降温等⼯作。

这种⼈⼯测试⽅法费时费⼒，效率低，且测试的温度及湿度误差⼤，随机性⼤。

⽬前，在低温条件下温湿度的测量已经相对成熟。

利⽤新型单总线式数字温度传感器实现对温度的测试与控制得到更快的开发。

但⼈们对它的要求越来越⾼，要为现代⼈⼯作、科研、学习、⽣活提供更好的更⽅便的设施就需要从数字单⽚机⼊⼿了，⼀切向着数字式、智能化控制⽅向发展。

对于国外对温湿度检测的研究，从复杂模拟量监测到现在的数字智能化监测越发的成熟，随着科技的进步，现在对温湿度的研究，检测系统向着智能化、⼩型化、低功耗的⽅向发展。

在发展过程中，以单⽚机为核⼼的温湿度控制系统发展为体积⼩、操作简单、量程宽、性能稳定、测量精度⾼等诸多优点在⽣产⽣活中的各个⽅⾯发挥着⾄关重要的作⽤。

温湿度传感器除电阻式、电容式湿敏元件之外，还有电解质离⼦型湿敏元件、重量型湿敏元件、光强型湿敏元件、声表⾯波湿敏元件等。

湿敏元件的线性度及抗污染性差，在监测环境湿度时，湿敏元件要长期暴露在待测环境中，很容易被污染⽽影响其测量精度及长期稳定性。

1.1在纺织⽣产中，温湿度的变化直接影响到产品的质量，产量和材料的消耗。

⽬前纺织⾏业的温湿度控制基本采⽤⼈⼯⼿动调节⽅式。

由于在控制中是⼈⼯的原因，所以必然存在反应速度慢，劳动强度⾼，调节⽅式⼤都属于开关控制，难以实现理想的调节⽅式，所以现场的温湿度波动范围⼤，温湿度的均匀度特性差，能源利⽤率低，失控⼏率⼤，由此直接影响产品产量和质量的稳定性。

基于单片机的温湿度监测系统毕业设计

基于单片机的温湿度监测系统毕业设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测和控制具有重要意义。

温湿度的变化可能会影响产品质量、设备运行以及人们的生活舒适度。

因此，设计一个可靠、精确且易于使用的温湿度监测系统是十分必要的。

本毕业设计旨在基于单片机技术开发一款实用的温湿度监测系统。

二、系统总体设计（一）系统功能需求该监测系统应能够实时采集环境的温度和湿度数据，并将其显示在屏幕上。

同时，系统应具备数据存储功能，以便后续分析和查询。

此外，还应设置报警阈值，当温湿度超出设定范围时能发出警报。

（二）系统组成本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。

传感器模块负责采集环境温湿度数据，选用了精度高、稳定性好的DHT11 温湿度传感器。

单片机控制模块作为系统的核心，采用了 STC89C52 单片机，负责处理传感器采集到的数据、控制其他模块的工作以及进行逻辑判断。

显示模块采用了液晶显示屏（LCD1602），能够清晰地显示当前的温湿度值。

存储模块使用了 EEPROM 芯片，用于保存历史数据。

报警模块则通过蜂鸣器和指示灯实现，当温湿度异常时发出声光报警。

三、硬件设计（一）传感器接口电路DHT11 传感器与单片机通过单总线进行通信，连接时需要注意数据线的上拉电阻。

（二）单片机最小系统STC89C52 单片机的最小系统包括时钟电路和复位电路。

时钟电路采用晶振和电容组成，为单片机提供稳定的时钟信号。

复位电路用于系统初始化和异常情况下的复位操作。

（三）显示电路LCD1602 通过并行接口与单片机连接，需要配置相应的控制引脚和数据引脚。

（四）存储电路EEPROM 芯片通过 I2C 总线与单片机通信，实现数据的存储和读取。

（五）报警电路蜂鸣器通过三极管驱动，指示灯通过限流电阻连接到单片机的引脚，由单片机控制其工作状态。

四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部寄存器的设置、传感器的初始化、显示模块的初始化等。

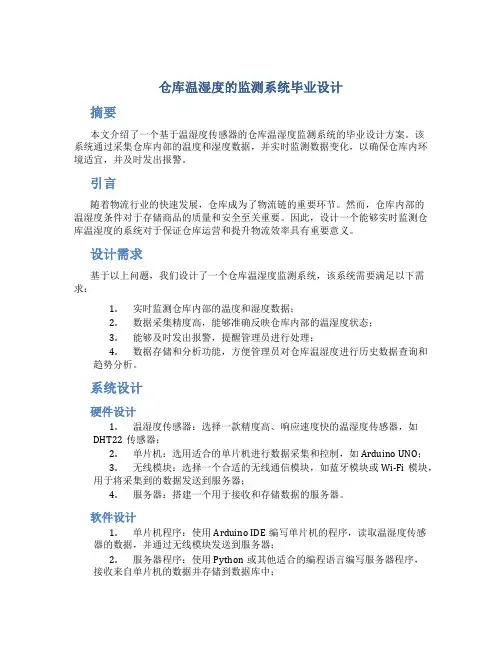

仓库温湿度的监测系统毕业设计

仓库温湿度的监测系统毕业设计摘要本文介绍了一个基于温湿度传感器的仓库温湿度监测系统的毕业设计方案。

该系统通过采集仓库内部的温度和湿度数据，并实时监测数据变化，以确保仓库内环境适宜，并及时发出报警。

引言随着物流行业的快速发展，仓库成为了物流链的重要环节。

然而，仓库内部的温湿度条件对于存储商品的质量和安全至关重要。

因此，设计一个能够实时监测仓库温湿度的系统对于保证仓库运营和提升物流效率具有重要意义。

设计需求基于以上问题，我们设计了一个仓库温湿度监测系统，该系统需要满足以下需求：1.实时监测仓库内部的温度和湿度数据；2.数据采集精度高，能够准确反映仓库内部的温湿度状态；3.能够及时发出报警，提醒管理员进行处理；4.数据存储和分析功能，方便管理员对仓库温湿度进行历史数据查询和趋势分析。

系统设计硬件设计1.温湿度传感器：选择一款精度高、响应速度快的温湿度传感器，如DHT22传感器；2.单片机：选用适合的单片机进行数据采集和控制，如Arduino UNO；3.无线模块：选择一个合适的无线通信模块，如蓝牙模块或Wi-Fi模块，用于将采集到的数据发送到服务器；4.服务器：搭建一个用于接收和存储数据的服务器。

软件设计1.单片机程序：使用Arduino IDE编写单片机的程序，读取温湿度传感器的数据，并通过无线模块发送到服务器；2.服务器程序：使用Python或其他适合的编程语言编写服务器程序，接收来自单片机的数据并存储到数据库中；3.Web界面：设计一个用户友好的Web界面，用于实时显示仓库温湿度数据，并提供历史数据查询和趋势分析功能；4.报警系统：实现仓库温湿度超过设定阈值时，发送报警通知给管理员。

实施计划1.硬件搭建：购买所需硬件，完成传感器和单片机的连接；2.单片机编程：使用Arduino IDE编写单片机程序，实现读取传感器数据和通过无线模块发送数据的功能；3.服务器搭建：搭建一个用于接收和存储数据的服务器，并编写服务器程序；4.Web界面开发：使用HTML、CSS和JavaScript等技术开发仓库温湿度监测系统的Web界面；5.报警系统实现：编写报警系统的程序，实现温湿度超过阈值时发送报警通知的功能；6.系统测试和调试：对整个系统进行测试和调试，确保各功能正常工作；7.撰写毕业设计报告。

基于单片机的温湿度测量系统设计

基于单片机的温湿度测量系统设计设计基于单片机的温湿度测量系统摘要：本文介绍了一种基于单片机的温湿度测量系统的设计。

该系统包括传感器、单片机、显示屏和通信接口等组件。

本文主要介绍了系统的硬件和软件设计方案，并对系统进行了实验测试，并展示了实验结果。

实验结果表明，该系统具有较高的温湿度测量精度和稳定性，可以有效地应用于工业和民用领域。

关键词：单片机、温湿度测量、传感器、显示屏、通信接口1. 绪论随着科技的不断进步和发展，温湿度测量在工业和民用领域中起着越来越重要的作用。

温湿度测量可以用于环境监测、农业、制造业、仓储管理等众多领域。

针对温湿度测量的需求，许多人设计了各种各样的温湿度测量系统。

其中，基于单片机的温湿度测量系统是一种非常经济实用的解决方案。

2. 系统设计方案基于单片机的温湿度测量系统由传感器、单片机、显示屏和通信接口等组件组成。

本系统的硬件和软件设计方案如下：2.1 硬件设计2.1.1 传感器本系统使用的温湿度传感器是DHT11，该传感器的特点是价格低廉、使用方便。

该传感器的测量范围是0℃~50℃，湿度范围是20%RH~90%RH，测量精度分别为±2℃和±5%RH。

2.1.2 单片机本系统使用的单片机是STC12C5A60S2，该单片机具有存储器容量大、速度快、通用性强、易于编程等特点。

2.1.3 显示屏本系统使用的显示屏是16*2液晶显示屏，该显示屏具有低功耗、显示清晰、显示内容可编程等特点。

2.1.4 通信接口本系统使用的通信接口是RS232串口，该串口具有传输速度快、传输距离远、可靠性高等特点。

2.2 软件设计2.2.1 程序框图程序框图如图1所示。

开始|初始化程序|获取温湿度值|显示温湿度值|结束图1 程序框图2.2.2 程序详解（1）初始化程序初始化程序主要是进行单片机和传感器的初始化工作。

包括初始化串口、初始化ADC转换器、初始化DHT11传感器等。

（2）获取温湿度值获取温湿度值的程序如下：void Get_TempAndHumidity(void){unsigned char RCV_DATA[5];//接收数据缓存区unsigned int data_H, data_L, temp, humidity;Request(); //发送请求获得温湿度值Response(); //等待DHT11响应RCV_DATA[0] = Receive_data(); //高八位 800//小数位 240 RCV_DATA[1] = Receive_data(); //低八位 0//小数位 50RCV_DATA[2] = Receive_data(); //高八位 800//整数位 28RCV_DATA[3] = Receive_data(); //低八位 2//整数位 28 RCV_DATA[4] = Receive_data(); //校验data_H = RCV_DATA[0];data_L = RCV_DATA[1];temp = data_H * 256 + data_L;data_H = RCV_DATA[2];data_L = RCV_DATA[3];humidity = data_H * 256 + data_L;if (humidity > 99) humidity = 99;if (temp > 99) temp = 99;g_humidity = humidity;g_temperature = temp;}（3）显示温湿度值显示温湿度值的程序如下：void Display_TempAndHumidity(void){Display_Char(0, 0, 'T'); //写入"温度："两个字Display_Char(1, 0, 'm');Display_Char(2, 0, 'p');Display_Char(3, 0, ':');Display_num(3, 1, g_temperature);Disp lay_Char(3, 3, '℃');Display_Char(0, 7, 'H'); //写入"湿度："两个字Display_Char(1, 7, 'u');Display_Char(2, 7, 'm');Display_Char(3, 7, ':');Display_num(3, 9, g_humidity);Display_Char(3, 11, '%');}3. 实验结果将该系统制作出来并进行实验测试，测试结果显示，该系统的温湿度测量精度和稳定性都比较高，可以运用于工业和民用领域。

基于esp8266温湿度检测系统设计

2020年1期设计创新科技创新与应用Technology Innovation and Application基于ESP8266温湿度检测系统设计梁竹君（成都职业技术学院，四川成都610041）1概述伴随着计算机硬件技术和测量仪器的快速发展，在现代的信息采集领域里，各种先进的检测技术，信息监测设备也层出不穷。

并且随着网络技术和嵌入式系统的广泛应用，因此传统的信息采集技术必然会也会朝着网络化的方向发展。

利用传感器采集数据，在物联网系统、智慧城市等多种信息产业中扮演着最基础和最重要的角色。

但在数据采集完成后，将数据传输到服务器中却是一件有着多样化解决方案的事务。

在众多方式当中，使用Wi-Fi 通信模块ESP8266相对功耗较低、成本低廉，逐渐成为多数工程人员的首选方案。

2总体结构设计按照本系统所需功能，系统硬件结构可以划分为四大主要部分：温湿度采集、温湿度显示、控制器控制以及BLYNK 服务器。

本设计中，负责温湿度采集的是DHT11温湿度传感器，采用总线传输模式。

MCU 采用ESP8266-12F模块作为一个单独的主控单片机使用。

显示采用0.96寸的OLED 屏，通过总线模式与单片机通讯。

物联网的可视化，采用Blynk 在国内的服务器实现单片机余互联网的通讯，通过在Blynk 上搭建可视化环境从而实现温湿度的可视功能。

系统总体结构框图如1所示。

3硬件电路设计3.1最小系统电路本设计MCU 采用的安信可公司ESP8266-12F 系列单片机。

该单片机既可以当MCU 使用，也可以当Wi-Fi 模式使用，是专为移动设备和物联网应用设计的超低功耗UART 的Wi-Fi 透传模块，可将用户的物理设备连按到摘要：本设计以ESP8266单片机为核心，利用温湿传感器DHT11作为信息采集模块，OLED 屏作为显示模块，Blynk 服务器作为网页显示系统，完成ESP8266温湿度检测系统设计。

此系统可以用于家庭、仓库中工业环境中的温湿度数据采集。

基于单片机的温湿度检测控制系统设计

基于单片机的温湿度检测控制系统设计本篇文章将介绍一个基于单片机的温湿度检测控制系统的设计。

一、简介：温湿度检测控制系统是一个用于监测和控制室内环境温度和湿度的系统。

该系统使用单片机作为控制核心，通过传感器检测环境变量，并根据预设的条件进行控制。

二、主要功能：1.温湿度检测：系统使用温湿度传感器来实时检测室内温湿度，并将数据传送到单片机进行处理。

2.数据显示：通过LCD显示屏，在屏幕上实时显示温湿度数值。

3.数据记录：系统能够将温湿度数据存储在存储器中，并在需要时进行读取和分析。

4.报警功能：系统能够根据预设的温湿度范围进行报警，当环境温湿度超出预设范围时，系统会触发报警装置。

5.控制功能：系统能够通过控制空调、加湿器等设备，以保持室内温湿度在预设范围内。

三、系统设计：1.硬件设计：系统的硬件设计主要包括单片机模块、温湿度传感器模块、LCD显示屏、存储器模块、报警装置和外部设备控制接口等。

单片机模块负责数据的处理和控制，温湿度传感器模块负责检测环境温湿度，LCD显示屏用于实时显示温湿度数据，存储器模块用于存储历史数据，报警装置用于在温湿度超出范围时触发报警，外部设备控制接口用于控制空调、加湿器等设备。

这些模块可以通过电路连接起来，并通过接口与单片机进行通信。

2.软件设计：系统的软件设计主要包括数据处理算法、报警判断算法和控制算法等。

数据处理算法负责对温湿度传感器采集到的数据进行处理，包括滤波、校准等操作。

报警判断算法负责根据预设的温湿度范围判断是否触发报警装置。

控制算法负责根据预设的温湿度条件控制空调、加湿器等设备的开关状态。

这些算法可以通过编程实现，并在单片机中运行。

四、应用场景：该温湿度检测控制系统可以广泛应用于各种需要保持室内环境温湿度稳定的场所，如办公室、实验室、仓库等。

五、总结：本文介绍了一个基于单片机的温湿度检测控制系统的设计。

该系统具有温湿度检测、数据显示、报警功能和控制功能等特点，可以帮助用户实时监测和控制室内环境温湿度。

基于虚拟仪器的温湿度测控系统设计
