一七压缩空气泡沫车参数
贵州消防总队2017年消防装备采购
5、电子流量计：测量范围 120－4300L/min，精度±1％。 6、低液位保护开关：用于低泡沫液位时报警，以保护泡沫泵。 7、控制盘：采用电子触摸按钮式控制方式操作，国际通用图标符号或中文标识显示。包 括压力表、真空压力表、转速表、“泵已启动”指示灯、“真空泵启动”指示灯、“油压过低” 指示灯、“蓄电池充电”指示灯，照明开关、真空泵启动开关、泡沫系统冲洗启动开关、泵排 放开关。所有仪表的显示值采用中国的计量标准。 （六）全自动压缩空气泡沫性能 1、可以将水泵在压缩空气泡沫性能转速下，水泵剩余流量以纯水方式打出。即可在打出A 类泡沫同时，在纯水的出口出纯水。 2、手都是独立的，不同的出口同时 可以调节出不同干湿程度的泡沫，适用于不同的用途。可在用湿泡沫灭火的同时，其它出口用 干泡沫进行防火保护。 3、外吸泡沫液功能：配备1台泡沫输转泵，抽吸A/B类泡沫液，可实现≥100m双管抽吸， 保持不间断泡沫供应 （七）水罐 1、容量：不小于4000升。 2、结构：内有纵横防荡隔板。 3、材质：采用耐腐蚀材料（罐内管道及阀应采用耐腐蚀材料），具有经久耐用，性能稳 定，重量轻的特点。 4、配备：液位指示器能够自标定液罐液位和低液位报警功能。仪表板侧安装有一个Ф80 注水接口，配有止逆阀及截流阀、滤网和盖。 （八）泡沫罐 1、容量：A类不小于200升，B类不小于500升。 2、材质：采用耐腐蚀材料（罐内管道及阀应采用耐腐蚀材料），具有经久耐用，性能稳 定，重量轻的特点。 3、配备：液位指示器安装在泵的操控盘上，并能够自标定液罐液位和低液位报警功能， 底部设有排污口。装有溢流、通气阀以及泡沫罐排放阀。 （九）消防炮 1、世界品牌水/泡沫两用遥控炮
件留存。 2、技术参数：
第一包压缩空气泡沫消防车
一、压缩空气泡沫消防车 数量：3辆，预算400 万元/辆 （一）底盘 1、要求：进口底盘 2、驱动：4×2 3、功率：≥200kw 4、最高车速：≤100km/h（电子限速） 5、比功率：≥12 kw/t 6、乘坐人数：≥6 7、制动系统：采用双回路制动系统，带有ABS防抱死系统 8、驾驶室：双排座，消防红色。高舒适空气弹簧司机座椅，后排座椅配备9L空气呼吸器 支架，可嵌入式安装空气呼吸器，多处储物空间，自动温控环保空调系统，收音机+CD，两侧 电动电热后视镜，两侧电动电热广角镜、右侧电动电热下视镜，右前侧下视镜 9、排放标准：按照欧洲五号标准或符合国家现阶段排放标准 10、变速箱：手动或自动变速箱 （三）上装 1、结构：采用多用途，轻型结构设计 2、储物箱：不少于6个储物箱，储物箱由轻合金带锁卷帘门关闭，防水、防尘，门开关平 滑。每个储物箱配置翻转踏板，操作员可以站在踏板上面轻松取放车辆配备器材，所有器材布 置符合消防员使用习惯，设计有专门卡槽安装器材，防止器材在行程车过程中松脱。板面均有 防滑铝板制成，内有联动照明灯，并用金属网加以保护。储物箱的设计必须保证最大的储存能 力，为随车消防器材安排足够的空间，同时器材的放置应符合互不影响干扰和快速搬移的需要， 内部分隔合理，储物箱必须保证放置各种水带、水枪、分水（集）器等常规消防灭火器材以及 随车各种器材的空间并且对所有器材加以固定。 3、车顶：由防滑铝板制成，可行走，车边扶手为轻铝合金材质。配有登上车顶的爬梯。 （三）消防泵

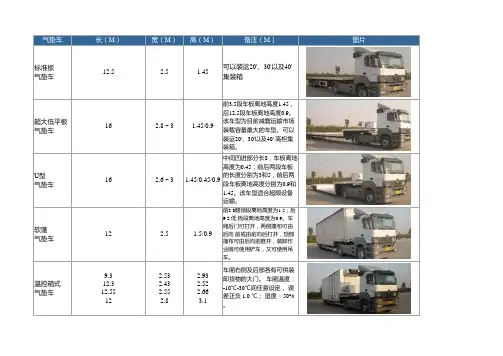

气垫车规格参数
1.45。该车型适合超限设备
运输。
前2.8鹅颈段离地高度为1.5；后
9.2 低 板段离地高度为0.9。车
厢后门可打开，两侧蓬布可由
1.5/0.9
后向 前或由前向后打开，顶部 篷布可由后向前推开，装卸作
业既可使用铲车，又可使用吊
车。
车厢右侧及后部各有可供装
2.93
卸货物的大门。 车厢温度：
2.52
-10℃-30℃间任意设定， 误
前3.5段车板离地高度1.45， 后12.5段车板离地高度0.9。 该车型为目前减震运输市场 装载容量最大的车型。可以 装运20'、30'以及40' 高柜集 装箱。
中间凹进部分长8，车板离地
高度为0.45；前后两段车板
的长度分别为3和5，前后两
1.45/0.45/0.9 段车板离地高度分别为0.9和
气垫车
标准板 气垫车
长（M） 12.5
超大低平板
气垫车
16Βιβλιοθήκη U型气垫车16软蓬 气垫车
温控箱式 气垫车
12
9.3 12.3 12.55 12
宽（M） 高（M）
备注（M）
可以装运20'、30'以及40'
2.5
1.45 集装箱
2.8 ~ 3
2.6 ~ 3
2.5
2.53 2.43 2.55 2.8
1.45/0.9
2.66 3.1
差正负 1.0 ℃； 湿度 < 50% 。

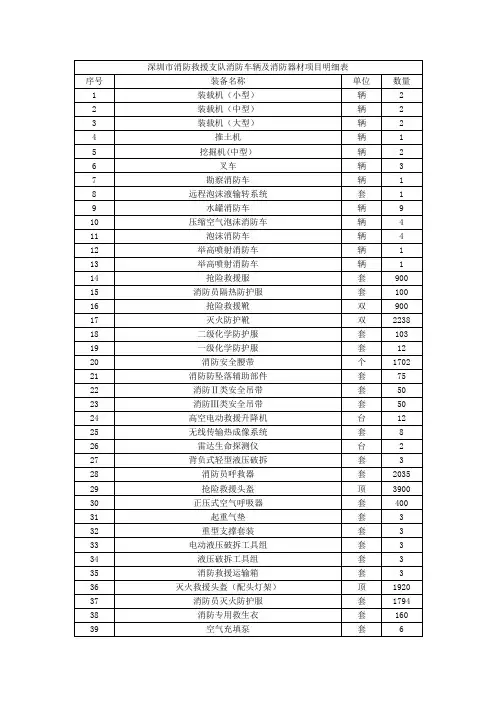

深圳市消防救援支队消防车辆及消防器材项目明细表
前警灯：
高亮度、大功率LED; 具有不少于30种闪烁模式具有同步闪烁功能；LED数量≥10个
14
导航仪：安卓系统 ，内存≥32G，屏幕≥ 10寸
15
设备机架及储物柜 ：
定制19英寸标准机柜，含减震，扎带等固定设施
16
工作台面：
定制高质量高密度板制，台面防滑、防潮处理，颜色和尺寸由使用方确认后安装
5
▲标准斗容 ≥0.8 m3
6
▲铲斗挖掘力 ≥110 kN
7
机尾回转半径 ≤2300 mm
8
▲最大伸展距离 ≥9000 mm
9
▲最大挖掘深度 ≥5500 mm
10
▲最大装载高度 ≥9000 mm
11
最小回转半径 ≥2800 mm
12
▲主系统最大流量 ≥230 L/min
13
▲最高工作压力 ≥37500 kpa
远程泡沫液输转系统（40L/s）
数量：1辆
技术参数及要求
1.该系统由1辆供液消防车和1辆水带敷设消防车组成。其中，供液消防车为整车式结构，主要用来吸取、输送泡沫液。水带敷设消防车为整车式结构，主用于水带的储运、敷设和回收。
2.消防车出厂时必须配备开放式智能物联网管理终端，能与总队装备物联网云无缝对接，终端具备车辆定位、实时工况（底盘、上装等主要部件工作状态等）、保养情况等信息。主要包括消防泵出口压力、转速、消防泵开关时间、罐体液位、行驶速度、发动机转速、总行驶里程、发动机冷却液温度、下次保养里程、总使用油量、发动机工作时间、PTO状态、燃油液位、发动机机油压力、发动机机油温度、燃油温度、驻车制动空气压力、ABS启用状态、日行驶记录、发动机利用率、电池电压、瞬时油耗、平均油耗、各传感器工作状态等。
五十铃泡沫消防车技术规格及配置
五十铃泡沫消防车技术规格及配置（容罐容量五吨）1.消防车型号：SHF5160GXFPM60 长8050×宽2490×高33302.主要技术参数及消防性能见国家消防装备质量监督检验中心编号Zb200931452的《汽车整车产品定型试验报告》附录D试验结果。
3.底盘1)型号：五十铃FVR34J2 (QL1150WMFR)2)轴距：4500mm3)发动机：6HK-TC 国3排放标准4)功率：191kw (178kw)5)最高车速：90km/h4.驾驶室1)结构：平头整体翻转结构。
2)乘员人数：3人。
3)设备：装有取力器控制开关及指示灯、100W警报器、长排警灯、爆闪灯开关等控制器。
5.乘员室独立乘员室、内坐8人、安装8具空呼气架、吸顶空调一只。
6.容罐1)容积：5000L（泡沫1500L 水3500L）。
2)材质：不锈钢（含内部管路及法兰）标号为304.3)结构：钢板焊接式，内设纵、横防荡板4)设备：1套液位指示器全不锈钢材料1个人口孔，带有快速锁紧及开启装置1个不锈钢球阀排污口2套DN65的外注水管路1套DN125的后进水管路1套DN50注水管路7.消防泵1)型号：美国大力中低压50水泵。
8.水泵管路系统（水管、法兰、阀门均采用不锈钢，标号为304）1)进水管路：后部进水，直径125毫米进水管带扪盖2)出水管路：2个D N80中压出水口，接扣为中压快速接口2个D N65常压出水口，接扣为常压快速接口1个中压卷盘出水口配两套中压卷盘及中压水枪1个水炮管路1个注水管路3)放余水管路：在管路中加装了放余水管，并分别配广式不锈钢球阀4)冷却水管路：为使取力器在工作中应付各种复杂情况，管路中还配有一冷却水管路，进、出水管中各配一可调广式不锈钢球阀9.消防炮1)型号：PS48型消防炮2)流量：40L/s3)压力：1.0MPa4)射程：水≥60m 泡沫≥55m10.取力器1)形式：夹心式（全功率取力）2)操纵：电磁阀控制3)指示灯：驾驶室装有一取力器工作指示灯4)冷却方式：强制性可调试水冷5)润滑方式：飞溅式油润滑11.器材箱及泵房1)材质：骨架为优质钢材制成；内部装饰为铝合金花纹铝板（氧化处理），底板为3mm板。
电动消防车基本参数
小型高压细水雾电动消防车小型高压细水雾灭火车,利用电动观光车改装而成，车上分别搭载有高压细水雾灭火系统、直流灭火系统及泡沫灭火系统等三套灭火装备，并配有容积800L-1000L水箱和30L（3%水成膜）泡沫灭火剂储罐各一个，同时配有dn25消防水带50米，高压水管卷盘及钢丝输水管60米。
灭火时根据火灾现场情况启用灭火效率最高的灭火系统。
其中一台泵组也可作为备用机组。
此车乘坐人员为2人该车适合在物流园区、工业园区、商品市场、小型化工厂、居住社区和农村社区等微型消防站扑灭初期火灾，也可配备到中型社区消防站，作为主战车辆的辅助，进行远距离移动。
小型高压细水雾电动消防车技术参数微型高压细水雾电动消防车微型高压细水雾灭火车，利用电动观光车改装而成，搭载了一套高压细水雾灭火系统和350L消防水箱一个。
2支灭火水枪分直流出水和多孔细水雾出水，直流出水喷射距离可达到15米，细水雾喷射距离7米，灭火时可根据火场情况进行选择。
车内搭载有高压水管卷盘一个，高压钢丝水管长度60米。
该车适合配备到物流园区、工业园区、租赁式商品市场、旅游景点、居住社区及农村社区的微型消防站，作为防火巡逻和扑灭初期火灾使用。
微型高压细水雾电动消防车技术参数全地形高压细水雾山林灭火车全地形高压细水雾山林灭火车，利用电动观光车改装而成，搭载了一套高压细水雾灭火系统和350L消防水箱一个。
2支灭火水枪分直流出水和多孔细水雾出水，直流出水喷射距离可达到15米，细水雾喷射距离7米，灭火时可根据火场情况进行选择。
此车分汽油机驱动和电驱动两款，汽油机驱动适合配备到山林防火队在疏林地区扑灭山林初期火灾使用。
电驱动适合配置到社区微型消防站扑救初期火灾使用。
全地形高压细水雾山林灭火车技术参数三轮电动消防车三轮电动消防车，利用蓄电池作为行驶动力，配备有一套高压细水雾灭火系统和200L消防水箱一个。
2支灭火水枪分直流出水和多孔细水雾出水，直流出水喷射距离可达到12米，细水雾喷射距离6米，灭火时可根据火场情况进行选择。

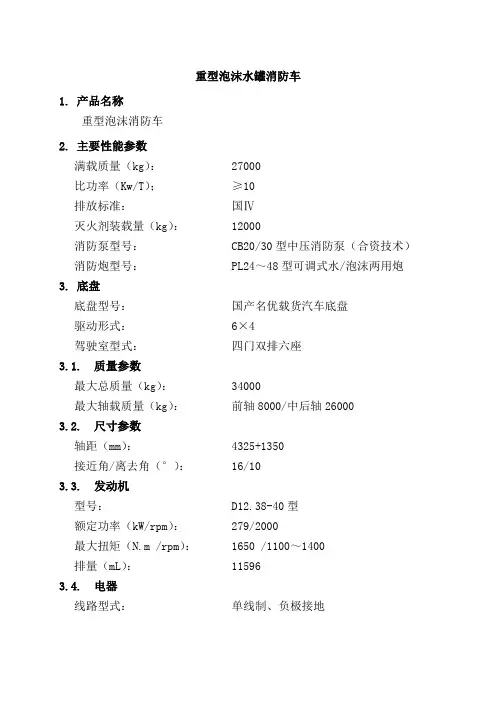

重型泡沫水罐消防车
重型泡沫水罐消防车1.产品名称重型泡沫消防车2.主要性能参数满载质量（kg）：27000比功率（Kw/T）；≥10排放标准：国Ⅳ灭火剂装载量（kg）：12000消防泵型号：CB20/30型中压消防泵（合资技术）消防炮型号：PL24～48型可调式水/泡沫两用炮3.底盘底盘型号：国产名优载货汽车底盘驱动形式：6×4驾驶室型式：四门双排六座3.1.质量参数最大总质量（kg）：34000最大轴载质量（kg）：前轴8000/中后轴260003.2.尺寸参数轴距（mm）：4325+1350接近角/离去角（°）：16/103.3.发动机型号：D12.38-40型额定功率（kW/rpm）：279/2000最大扭矩（N.m /rpm）：1650 /1100～1400排量（mL）：115963.4.电器线路型式：单线制、负极接地发电机功率（V/W）：24×1500蓄电池（V/Ah）：2×12 /1653.5.其它配置变速箱型号：HW19710制动系统：双回路气压制动制动力调节系统：可选装ABS（防抱死制动系统）轮胎规格：12.00-204.驾驶室配有冷暖空调、高档优质音响系统；仪表板加装消防功能开关；前仪表板上安装100W警报控制系统；预置通讯设备、车载电台电源及固定座等；电子安全装置(液晶倒车监视屏)；后排座加装4具空呼器架。
5.传动系统5.1.取力器取力器型式：夹心式最大输出扭矩（N.m）：800冷却方式：强制式水冷却系统5.2.结构及配置设置安装取力器放余水阀和取力器冷却开关6.消防泵及管路系统6.1.消防泵(合资技术生产)型号：CB20/30型中低压车用消防泵安装型式：后置式材质：泵轴不锈钢壳体、叶轮高强度铝合金密封形式：机械密封主要性能：工况压力（MPa）流量（L/s）低压 1.0 60中压 2.0 306.2.引水装置:型式：活塞真空泵吸深(m)：7引水时间(s)：≤506.3.泡沫比例混合器:混合器型号：PH48混合比（%）： 6混合液流量（L/s）：16、24、32、486.4.水泵特点CB20/30型消防泵采用自动引水装置脱离机构，简化操作步骤，缩短引水时间；全进口免维护型机械密封装置，提高密封可靠性；通过油门调节可实现低压至中压无级调节，达到射水要求。
深圳消防救援支队消防车辆与消防器材项目明细表
配备相应规格型号铲斗、液压破碎锤和大型液压剪扩钳，且快速更换；斗杆侧面预留液压输出口，可以为作业机具提供动力。
（三）随车文件
1
装箱单
2
操作与保养手册
3
产品合格证明书
叉车
数量：3台
主要技术参数及要求
（一）整机性能要求
1
▲发动机功率≥70 KW
2
▲发动机排量≥4 L
3
▲发动机型号：国三及以上排放标准、电喷、增压
8.
铲刀宽度：≥4400mm
9.
铲刀高度：≥1300mm
10.
铲刀最大切削深度：≥650mm
11.
铲刀最大提升高度：≥1100mm
12.
履带宽度-锻造单筋：915mm/910mm
13.
履带宽度-锻造自清洁：915mm
14.
履带板数量：45
15.
履带接地长度：≥3400mm
16.
履带轨距：2300mm
6
装载机维护手册
7
装载机零部件图册
推土机
数量：1台
技术参数及要求
（一）整机主要技术参数
1.
接地比压：≤45kPa
2.
离地间隙：≥400mm
3.
最大爬坡力：≥30°
4.
▲发动机型号：国三及以上排放标准、电喷、增压
5.
▲额定功率/马力：≥180kW/240hp
6.
铲刀型式（ISO9246）：直倾铲
7.
▲铲刀容量：≥5m³
1
▲额定载重量：≥6000kg
2
▲斗容：≥4.5m³
3
轴距：≥3300mm
4
▲最大崛起力：＞200kN
5
消防车参数
精心整理1泡沫消防车1、整车技术参数1.1外形尺寸：10250mm32500mm33650mm1.2满载总质量：26500kg1.3灭火剂容量：9000kg（水）3000kg（泡沫）1.4乘员人数：6人1.5最高车速：≥90km/h1.6排放标准：国Ⅳ2、底盘技术参数：2.1底盘型号：ZZ5347V4347D1二类底盘2.2驱动形式：6342.3轴距：4325mm+1350mm2.4发动机型号：D12.38-402.5缸数：62.6型式：直列六缸、水冷、四冲程、增压中冷、高压共轨柴油发动机2.7额定功率：279/2000Kw/rpm2.8最大扭矩：1650/（1100～1400）N2m/rpm2.9离合器：单片、干式，带缓冲弹簧3、取力器：3.1形式：全功率夹心式3.2润滑方式：飞溅式4、驾驶室：4.1结构：双排座一体式焊接结构，带专用液压翻转机构。
4.2座位设置：2＋4，其中前排2座，后排4座。
后排靠背处设有四个空气呼吸器架。
4.3设备：驾驶室内加装水泵的取力器开关；警报器及警灯开关等。
5、消防泵及管路系统5.1消防泵5.1.1流量：1.0MPa时60L/s，2.0MPa时30L/s5.1.2引水形式：采用全自动真空泵进行水环式引水5.1.3吸水深度：7m5.1.4引水时间：≤40s5.1.5安装形式：后置式5.2管路系统5.2.1进水口：泵房左右两侧各设有1个Φ125mm吸水口；1个带Φ125mm阀门的进水口，用于与水罐相连接。
5.2.2注水口：泵房左右两侧各设1个Φ80mm的罐注水口。
5.2.3出水口：泵房左右两侧各设2个带阀门的Φ80mm的出水口。
5.2.4放余水管路：为保护水泵及各球阀，在管路中加装了放余水球阀。
5.2.5卷盘：在泵房设1个带枪的中压卷盘。
5.3泡沫比例混合系统5.3.1泡沫比例混合器型号：PH645.3.2泡沫混合比：6%5.4消防控制系统仪表板装有液位指示器、转速表、压力表、真空表、油门等消防控制设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一七压缩空气泡沫车参数
一七压缩空气泡沫车是一种常见的消防救援设备，用于灭火、
救援和清洁等应急任务。
下面是一些可能与一七压缩空气泡沫车相
关的参数：
1. 容积，一七压缩空气泡沫车的容积通常以升或立方米为单位。
容积大小决定了泡沫液体的储存量，从而影响了泡沫喷射的持续时
间和覆盖面积。
2. 压力，压缩空气泡沫车的压力通常以巴（bar）为单位。
压
力决定了泡沫液体被喷射出来的速度和喷射距离。
3. 动力源，一七压缩空气泡沫车通常使用内燃机作为动力源，
例如柴油发动机或汽油发动机。
动力源的功率和效率直接影响了泡
沫喷射的强度和持续时间。
4. 泡沫液体类型，一七压缩空气泡沫车可以使用不同类型的泡
沫液体，如AFFF（氟蛋白泡沫液）、AR-AFFF（醇耐油泡沫液）或
FP（蛋白泡沫液）。
不同类型的泡沫液体适用于不同的火灾类型。
5. 喷射器类型，一七压缩空气泡沫车通常配备不同类型的喷射器，如喷枪、喷嘴或喷洒系统。
喷射器的设计和调节能够影响泡沫
的喷射方式和覆盖范围。
6. 水罐容量，除了泡沫液体，一七压缩空气泡沫车通常还配备
水罐，用于储存灭火用水。
水罐的容量决定了可用水资源的储备量。
7. 操作控制系统，一七压缩空气泡沫车通常配备操作控制系统，包括喷射控制、压力监测和液位监测等功能。
这些系统有助于操作
员控制和调节泡沫喷射的参数。
以上是一些可能与一七压缩空气泡沫车相关的参数，这些参数
的具体数值会根据不同的车型和制造商而有所差异。
