电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。
在布管中要求横平竖直，转弯处有一定的转弯半径。
如果线路很长，中间要设计过度接线盒。
在布管中每隔1.5—2.5米要有一个固定装置。
管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。
（2）导线接头受力时的机械强度不能低于原导线的机械强度。
（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。
二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，可水平架空跨越，但必须走线合理。
3、布线应横平竖直，变换走向应垂直90度。
4、上下触电若不在同一垂直线下，不应采用斜线连接。
5、导线与接线端子连接时，应不压绝缘层。
不反圈及露铜不大于1mm。
并做到同一元件.同一回来的不同接点的导线间距离保持一致。
6、一个接线端子上的连接导线不得超过两根。
7、布线时，严禁损伤线芯和导线绝缘。
8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。
9、如果线路简单可不套编码套管。
元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。
电气工程线路敷设规范要求
电气工程线路敷设规范要求电气工程线路敷设是电力系统中至关重要的一部分，规范要求对于线路的安装、接线、敷设以及布线都有着明确的规定。
本文将介绍电气工程线路敷设的规范要求，以保证线路的安全和稳定运行。
一、线路敷设的材料选择在电气工程线路敷设过程中，需要选择具有良好导电性能和绝缘性能的材料。
例如，线路的导线应选用铜或铝等优质导电材料，同时要求导线的截面积能够满足电流传输要求。
此外，绝缘材料应具备良好的耐高温、耐磨损和抗拉力能力。
二、线路敷设的布线方式线路的布线方式应根据具体情况选择。
常见的布线方式包括明敷、暗敷和埋地敷设。
明敷是指线缆暴露于空气中，适用于室内小功率线路敷设；暗敷是指线缆埋入墙壁内，适用于室内大功率线路敷设；埋地敷设是指线缆埋设在地下，适用于户外和长距离线路敷设。
三、线路敷设的安全要求线路的敷设过程中要遵循安全操作规程，确保施工人员和周围环境的安全。
具体要求包括：1. 施工人员应穿戴符合要求的个人防护设备，如安全帽、防护眼镜、防护手套等。
2. 架空敷设线路的吊装设备应符合相关规定，使用时需进行安全检查。
3. 施工现场要保持整洁，防止杂物堆积和易燃物品存在。
四、线路敷设的容量计算线路敷设的容量计算是为了保证线路能够正常传输所需的电流。
容量计算涉及到线路长度、电流负载、电缆截面积等因素。
在进行容量计算时，应结合具体工程需求和规范要求，避免线路过载或电压损失过大。
五、线路敷设的接线要求线路的接线应符合规范要求，保证连接牢固可靠。
具体要求包括：1. 导线的接头应使用合适的连接器，并确保接触面积足够大。
2. 接线盒应选择适当的尺寸和材料，并保证内部绝缘良好。
3. 接线点应进行防护措施，防止外界因素引起短路或漏电等安全问题。
六、线路敷设的验收标准线路敷设完成后需要进行验收，以确保线路符合规范要求。
验收标准包括线路的电阻、绝缘电阻、接地电阻等参数的测试，以及线路的外观质量和安装完整性的检查。
只有通过验收的线路才能投入使用。
电气设备安装规范要求与注意事项
电气设备安装规范要求与注意事项电气设备的安装是一个关键的工作环节，其合理严谨的安装过程将直接影响设备的运行质量和安全稳定性。
本文将介绍电气设备安装的规范要求和注意事项，以确保电气设备能够以最佳状态运行。
一、选用合适的电气设备在进行电气设备的安装之前，首先需要根据实际需求选择合适的设备。
这包括设备的功率、电流、电压等参数的匹配，以及是否符合国家相关标准和规范要求。
同时，还需要考虑设备的可靠性和安全性，选择具备相关认证和高质量保证的产品。
二、确保设备符合安全标准在进行电气设备的安装之前，必须明确设备应符合的安全标准。
这些标准包括国家和地方规定的电气安装标准，以及相关的行业标准和国际标准。
安装人员应仔细研读并遵守这些标准，确保设备的安全性。
三、设备安装位置选择电气设备的安装位置选择非常重要。
首先，应选择干燥、通风、无腐蚀性气体和有良好排水条件的地方。
其次，要远离易燃易爆物品和有潮湿环境的区域，以防火灾和电气故障的发生。
同时，还要考虑设备的维护和操作的便利性。
四、设备基础和固定电气设备的基础和固定要牢固可靠。
要根据设备的重量和外形尺寸，采取适当的固定方式，确保设备不会晃动或倾斜。
在建筑物中安装设备时，还需考虑设备基础的地震稳定性，并按照相关规范要求进行处理。
五、导线布线和接线导线布线和接线是电气设备安装的关键步骤。
在布线时，应根据电气设备的功率和电流要求，合理选择导线的截面积，并按照规范要求进行敷设。
在接线时，要保证接线端子的紧固可靠，并防止接线端子和导线之间出现松动或短路等问题。
六、绝缘和接地绝缘和接地是电气设备安装中必不可少的环节。
设备的绝缘应按照规范要求进行测试和检查，确保绝缘性能符合要求。
同时，要确保设备的接地可靠，以保护人身安全和设备的正常运行。
七、连接和调试在完成设备的安装之后，需要进行连接和调试工作。
连接工作包括设备之间的连接，以及设备和配电系统之间的连接。
在进行调试时，要按照设备的操作说明和规范要求进行，确保设备能够正常运行和接受负载。
电气接线验收标准
电气安装接线规范电柜及控制箱1.按图正确接线;布线自上而下,电气连接接线牢固、良好,配线应成排成束地垂直或水平有规律地敷设,要求整齐、美观、清晰;横平竖直,层次分明;导线的长度合适,端头压接牢固,端子压紧; Igus拖链专用2.当导线两端分别连接可动与固定部份时,如跨门的连接线,要留有足够长度的余量,以免因弯曲产生过度张力使导线受到机械损伤,并在附近端子处要用线夹卡紧固定线束;3.盘内电气设备、端子排、线槽等应留有余量;端子排应留有15~20%的余量,线槽留有不少于30%的余量;将PLC上所有备用点接到端子排上,以便现场使用;4.所有标号头应根据接线图所注明的数字或英文字母,套管直径应与套装的导线粗细配合;标号头长度及方向在整个项目上要统一;标号头要求字迹清晰、正确,一般不得用手写标号头;5.如控制箱面板有按钮,指示灯等元件时,必须有标示牌,须将门上各导线整理好,用扎线带固定沿箱表面绑扎整齐;6.所装配的元器件认真核对型号、电压、电流等级数及数量等 ;在装配时,应考虑到元器件的电器间隙、干扰距离、电器散热距离;7.一般一个接线端子含端子排和元器件接线端只连接一根导线,必要时允许连接二根导线;当需要连接二根以上导线时,应采取相应措施,以保证导线的可靠连接;两个端子间的连线不得有中间接头,导线芯线应无损伤;8.控制柜内应提供仪表接地和安全接地母线,仪表接地和安全接地母线通流截面应满足要求,仪表接地应与控制柜体绝缘,元件接地的部件应保持良好的接地连续性;9.同一批产品元器件安装的位置、方式、方案要尽可能一致;装配时一定要注意保护元器件的完整,如有损坏,要及时向有关人员说明原因,更不能隐瞒以免引起严重的事故,并立即申报供应部门及时补添损坏了的元件;当一、二次线装配完毕后,应进行自检,认真对照原理图,接线图,按照上述要求对设备进行自检,若有不符之处,进行纠正,并将柜内打扫清洁;桥架、拖链布局及走线10.桥架内电缆线均匀分布,理顺以避免交叉;线号对应,方向一致;不得任意歪斜交叉连接;线束敷设必须合理,不得妨碍电器的拆换或维修;桥架内走线应符合电源线和控制线尽量分开,强、弱电回路不能使用同一根电缆,并应分别成束分开排列;11.桥架布局合理,走向横平竖直,转弯处成90°直角;桥架里的线在拐弯处必须要避开桥架端头锋利面,以免电缆线受损;走拖链里的线必须使用柔性电缆;12.屏蔽层的电缆,为避免形成感应电位差,常采用屏蔽层在同一端相连并予接地;外部电气件接线1.导线与电气元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠;凡是多股软线的连接头,一律用冷压接头压接;为保证导线不松散,多股导线不仅应端部绞紧,还应加终端附件;采用压接式终端附件是较好的一种方式;2.尽可能考虑维修及进出线的所需空间;设备中辅助电路的连接线,均应在两端套装标号头;3.所有的连接线不能裸露在外面,必须加安全保护套管;要求整齐、美观、清晰;4.所有的接线不允许用绝缘胶布包裸线,如果中间有连接需使用专门的接插件连接;。
电气接配线规范及标准

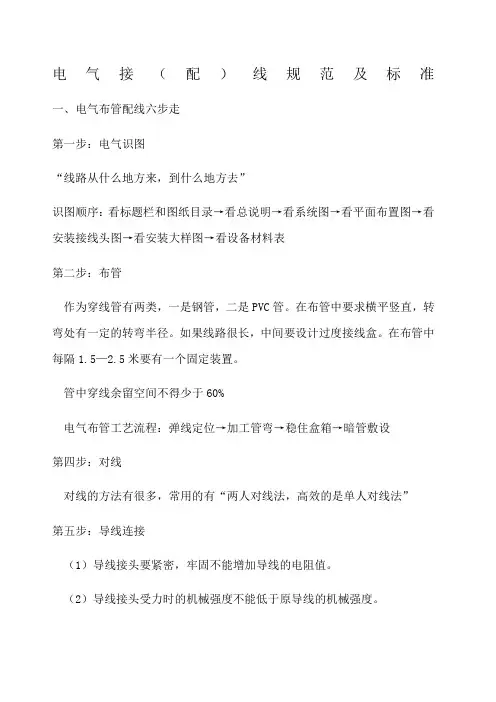

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。
在布管中要求横平竖直，转弯处有一定的转弯半径。
如果线路很长，中间要设计过度接线盒。
在布管中每隔1.5—2.5米要有一个固定装置。
管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。
（2）导线接头受力时的机械强度不能低于原导线的机械强度。
（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。
二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，可水平架空跨越，但必须走线合理。
3、布线应横平竖直，变换走向应垂直90度。
4、上下触电若不在同一垂直线下，不应采用斜线连接。
5、导线与接线端子连接时，应不压绝缘层。
不反圈及露铜不大于1mm。
并做到同一元件.同一回来的不同接点的导线间距离保持一致。
6、一个接线端子上的连接导线不得超过两根。
7、布线时，严禁损伤线芯和导线绝缘。
8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。
9、如果线路简单可不套编码套管。
元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。
电气设备系统布线规范

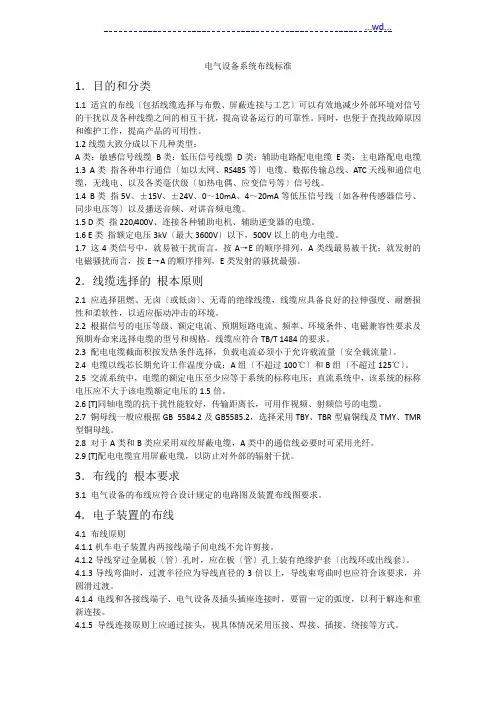

电气设备系统布线标准1．目的和分类1.1 适宜的布线〔包括线缆选择与布敷、屏蔽连接与工艺〕可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。
