空压机结构及工作原理
空压机原理及结构图
空调压缩机可以分为定排量压缩机和变排量压缩机。
1、定排量压缩机：定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。
它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作。
当温度升高后，电磁离合器结合，压缩机开始工作。
定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。
2、变排量压缩机：变排量压缩机可以根据设定的温度自动调节功率输出。
空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。
在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。
当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。
当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。
01空压机工作原理当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。
当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。
当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。
气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。
1、活塞式空压机的原理－－驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作，不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。
空压机详细参数
自动化程度提升途径
1 2
采用先进的控制算法
通过引入模糊控制、神经网络等先进控制算法， 提高控制系统的自适应能力和控制精度。
实现远程监控与诊断
利用物联网技术，实现对空压机的远程监控和故 障诊断，提高设备运行的安全性和可靠性。
3
集成智能化管理系统
将空压机控制系统与企业的能源管理系统、设备 管理系统等进行集成，实现设备的智能化管理和 优化运行。
定期清洗冷却器，保持冷却器散热效果良 好，防止空压机过热。
常见故障现象描述及原因分析
空压机排气量不足
可能是空气滤清器堵塞、进气阀未完全打开、 气缸磨损等原因导致。
空压机压力不足
可能是压力调节器故障、安全阀泄漏、活塞 环磨损等原因导致。
空压机温度过高
可能是冷却器散热不良、油位过低、油质不 良等原因导致。
压力等级与范围
01
空压机的压力等级是指压缩机排 气压力的大小，通常用psi（磅 每平方英寸）或bar来表示。
02
压力范围是指空压机能够提供 的最低和最高压力值。
03
不同应用场景需要不同的压力 等级和范围，因此选择合适的 压力等级和范围是确保空压机 正常运行的重要因素。
转速和功率对应关系
功率是指空压机在单位时间内所做的功，通常用 kw（千瓦）来表示。
未来节能环保技术展望
01
新型节能环保技术
随着科技的不断进步，新型节能环保技术不断涌现，如高效永磁电机、
无油涡旋压缩机等，为空压机行业的节能环保发展提供了有力支持。
02
智能化与节能环保融合
未来，空压机的智能化发展将与节能环保技术深度融合，通过智能化控
制系统实现空压机的精准运行和能源管理，进一步提高节能效果。

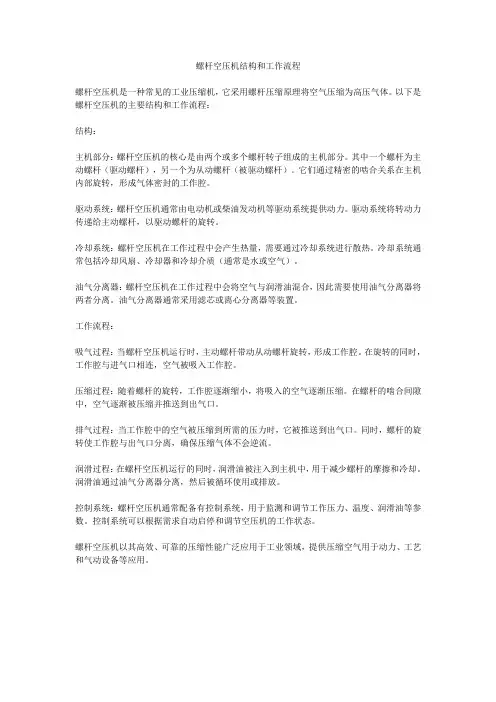

螺杆空压机结构和工作流程
螺杆空压机结构和工作流程螺杆空压机是一种常见的工业压缩机，它采用螺杆压缩原理将空气压缩为高压气体。
以下是螺杆空压机的主要结构和工作流程：结构：主机部分：螺杆空压机的核心是由两个或多个螺杆转子组成的主机部分。
其中一个螺杆为主动螺杆（驱动螺杆），另一个为从动螺杆（被驱动螺杆）。
它们通过精密的啮合关系在主机内部旋转，形成气体密封的工作腔。
驱动系统：螺杆空压机通常由电动机或柴油发动机等驱动系统提供动力。
驱动系统将转动力传递给主动螺杆，以驱动螺杆的旋转。
冷却系统：螺杆空压机在工作过程中会产生热量，需要通过冷却系统进行散热。
冷却系统通常包括冷却风扇、冷却器和冷却介质（通常是水或空气）。
油气分离器：螺杆空压机在工作过程中会将空气与润滑油混合，因此需要使用油气分离器将两者分离。
油气分离器通常采用滤芯或离心分离器等装置。
工作流程：吸气过程：当螺杆空压机运行时，主动螺杆带动从动螺杆旋转，形成工作腔。
在旋转的同时，工作腔与进气口相连，空气被吸入工作腔。
压缩过程：随着螺杆的旋转，工作腔逐渐缩小，将吸入的空气逐渐压缩。
在螺杆的啮合间隙中，空气逐渐被压缩并推送到出气口。
排气过程：当工作腔中的空气被压缩到所需的压力时，它被推送到出气口。
同时，螺杆的旋转使工作腔与出气口分离，确保压缩气体不会逆流。
润滑过程：在螺杆空压机运行的同时，润滑油被注入到主机中，用于减少螺杆的摩擦和冷却。
润滑油通过油气分离器分离，然后被循环使用或排放。
控制系统：螺杆空压机通常配备有控制系统，用于监测和调节工作压力、温度、润滑油等参数。
控制系统可以根据需求自动启停和调节空压机的工作状态。
螺杆空压机以其高效、可靠的压缩性能广泛应用于工业领域，提供压缩空气用于动力、工艺和气动设备等应用。
空压机内部结构
空压机内部结构空压机是一种常用的工业设备，广泛应用于各个领域，如制药、汽车、建筑等。
它的内部结构复杂精密，下面将从几个方面介绍空压机的内部结构。
一、压缩机部分压缩机是空压机的核心部件，主要负责将气体压缩到一定压力。
在空压机内部，压缩机通常由气缸、活塞、曲轴、连杆等组成。
当空气进入气缸时，活塞向上运动，使气体被压缩。
曲轴通过连杆将活塞运动转化为旋转运动，进一步提高了气体的压缩效率。
二、冷却系统在空压机工作过程中，气体会因为压缩而产生热量，如果不及时散热，会对设备造成损坏。
因此，空压机内部通常设置有冷却系统。
冷却系统主要由冷却器、冷却风扇和冷却剂等组成。
冷却器通过将气体与冷却剂接触，使气体散热降温，然后通过冷却风扇将热量带走，保证空压机的正常运行。
三、滤清系统空压机在工作过程中，由于吸入的空气中含有杂质和水分，会对设备的正常运行造成影响。
因此，空压机内部设置有滤清系统，主要由滤清器和分离器组成。
滤清器通过滤网将空气中的固体颗粒和液体分离出来，保证进入压缩机的气体干净。
分离器则将水分从气体中分离出来，防止水分进入压缩机引起腐蚀。
四、控制系统空压机的控制系统是保证设备正常运行的关键。
控制系统通常由控制面板、传感器和电气元件等组成。
控制面板通过操作按钮和显示屏，实现对空压机的启动、停止和参数调节。
传感器用于监测空压机的运行状态，如温度、压力等。
电气元件则负责控制空压机的电路和电源供应，确保设备的安全运行。
五、储气罐储气罐是空压机的一个重要附件，用于储存压缩空气。
储气罐通常由钢制或合金制成，具有一定的容积。
在空压机工作过程中，储气罐可以平衡气体的供应和需求，保证系统的稳定运行。
同时，储气罐还可以减少压缩机的启停次数，延长设备的使用寿命。
空压机的内部结构包括压缩机部分、冷却系统、滤清系统、控制系统和储气罐等组成。
这些部件相互配合，共同完成空压机的工作。
了解空压机的内部结构，可以帮助我们更好地理解其工作原理，从而更好地维护和使用空压机。
螺杆空压机工作原理
螺杆空压机工作原理空气压缩机是一种将空气压缩成高压气体的设备。
螺杆空压机是其中一种常见的空气压缩机，其工作原理是通过两个相互咬合的螺杆进行空气压缩。
本文将详细介绍螺杆空压机的工作原理。
一、螺杆空压机的结构螺杆空压机主要由压缩机本体、电机、油分离器、冷却器、控制系统等组成。
其中压缩机本体是最为重要的部分，它包括两个相互咬合的螺杆，分别为主动螺杆和从动螺杆。
主动螺杆通过电机带动，从而推动从动螺杆，两个螺杆相互咬合完成空气的压缩。
二、螺杆空压机的工作原理螺杆空压机的工作原理主要是通过两个相互咬合的螺杆进行空气压缩。
具体来说，主动螺杆通过电机带动，从而推动从动螺杆，两个螺杆相互咬合完成空气的压缩。
其工作过程可以分为四个阶段： 1. 吸气阶段：主动螺杆和从动螺杆之间的隙缝变大，形成一定的吸气容积，空气通过进气阀进入压缩机内部。
2. 压缩阶段：主动螺杆带动从动螺杆旋转，两个螺杆相互咬合，空气被压缩，温度上升。
3. 排气阶段：当空气被压缩至一定压力时，主动螺杆和从动螺杆之间的隙缝变小，空气被排出。
4. 排气后冷却阶段：空气在压缩过程中温度上升，需要通过冷却器进行冷却，以免对设备造成损害。
螺杆空压机的工作原理比较简单，但需要注意的是，其压缩过程是连续进行的，因此需要进行冷却和油分离等工作，以保证设备的稳定性和长时间的运行。
三、螺杆空压机的应用螺杆空压机广泛应用于制造、化工、建筑等领域。
其主要作用是将空气压缩成高压气体，为生产过程提供动力，如喷漆、打磨、气动工具等。
同时，螺杆空压机还可以用于空气分离、气体输送等领域。
四、螺杆空压机的维护螺杆空压机的维护工作非常重要，可以延长设备的使用寿命，提高生产效率。
常见的维护工作包括：1. 定期更换机油和滤芯，以保证设备内部的清洁度和润滑度。
2. 定期清洗冷却器和油分离器，以保证设备的稳定运行。
3. 定期检查电机和控制系统，以及压力表、温度表等仪表的准确性。
4. 定期检查进气阀和排气阀的密封性，以保证设备的正常工作。

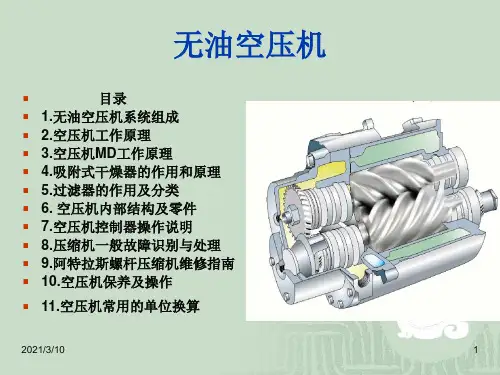

无油空压机_内部结构_工作原理_保养PPT演示文稿
2021/3/10
3
1、吸气过程： 螺 杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并 无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转 子的 齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气 口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于 真空状 态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。 当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气 即被封 闭，以上为，[进气过程]
2021/3/10
1
空压机的工作原理
注： a. 入口 b. 传送 c. 压缩 d. 排气 e. 出气口
1. 双齿转子转动后，空气将通过进气口被吸入到压缩腔中。
2. 空气将在阳转子和阴转子的转齿之间被俘获。
3. 压缩随即开始。 阳转子和阴转子互相靠近转动使得自由空间减少，从而
2增02加1/3/压10力。
QD 系列：活性炭过滤器，用于消除最大残留油量为
0.003 毫克/立方米 (0.003 ppm) 的油蒸气和碳氢化合
物气味，必须安装在 PD 过滤器后面。
10
空压机内部结构及零件
2021/3/10
11
无油旋转式螺杆空气压缩机 ZT - 风冷 空气过滤器 空气经消声器吸入并经过空气过滤器，滤除颗粒物质。 卸荷阀 根据空气需求量控制容量，当需要空气时，卸荷阀全开。 如果空气需求量减少，则卸荷阀关闭。 低压转子 (LP) 低压转子将空气压缩为中压空气。 由于压缩腔内没有金属接触，因此大大提高了可靠性和使用期限。 消音器 减小气流产生的噪声。 前冷却器
无油空压机_内部结构_工作原理_保养
DD 系列： 用于一般性保护的聚合颗粒过滤器，可消 除小至 0.1 毫克/立方米 (0.1 ppm) 的液状水和油雾以 及小至 1 微米的颗粒。DDp 系列：用于除尘的颗粒过 滤器，可消除小至 1 微米的颗粒。 PD 系列：高效聚合颗粒过滤器，可消除小至 0.01 毫 克/立方米 (0.01 ppm) 的液体水分和油雾以及小至 0.01 微米的颗粒。 QD 系列：活性炭过滤器，用于消除最大残留油量为 0.003 毫克/立方米 (0.003 ppm) 的油蒸气和碳氢化合 物气味，必须安装在 PD 过滤器后面。
空压机内部结构及零件
无油旋转式螺杆空气压缩机 ZT - 风冷 空气过滤器 空气经消声器吸入并经过空气过滤器，滤除颗粒物质。 卸荷阀 根据空气需求量控制容量，当需要空气时，卸荷阀全开。 如果空气需求量减少，则卸荷阀关闭。 低压转子 (LP) 低压转子将空气压缩为中压空气。 由于压缩腔内没有金属接触，因此大大提高了可靠性和使用期限。 消音器 减小气流产生的噪声。 前冷却器 不锈钢的前冷却器接受来自高压转子的热空气，并且在热空气进入铝质后 冷却器之前将它的温度降低到中间级。 这样可增加系统的使用期限和可靠性。 后冷却器 铝质后冷却器将空气温度降低到它的最终出口温度。 电子排污阀。
出气口 将一个单点出气口连接到用户的空气管网。 挠性接头将内部管路与因外部管路负载而产生的诱导应力隔离开。 油过滤器 去除油中的颗粒物质，然后润滑轴承和齿轮。 高压转子 (HP) 高压转子将空气压缩到最终压力。 由于压缩腔内没有金属接触，因此大大提高可靠性和使用期限。 油泵 内齿轮油泵式容积泵从油槽中吸油并将它泵送到油冷却器。 油槽 油槽容纳润滑和冷却用的油。 油冷却器 不锈钢的板式换热器 高效，可靠和易于清洁。 冷却来自油槽的油之后再将它用于润滑和冷却。 中间冷却器 高效铝质中间冷却器 将来自低压元件的空气温度降低到 冷却空气温度的8°C 以内。 高效的中间冷却工序可减少能耗。
空压机原理及结构图
空压机的工作原理及结构图分析空气压缩机（英语：空气压缩机）是空气源设备的主体。
它是将原动机（通常是电动机）的机械能转换为气压能的装置。
它是压缩空气的气压产生装置。
这是一台利用空气压缩原理使压缩空气超过大气压的机器。
根据压缩空气的不同方式，空气压缩机通常分为两类，一类是容积式，另一类是功率式，根据其不同的结构可分为以下几种：1，空压机工作原理：起动装置接通后，电动机进入正常运行状态。
压缩机的曲轴由三角皮带轮驱动，然后活塞通过连杆和十字头在气缸内作往复直线运动。
当活塞开始从外止点移动到内止点时，气缸内部的活塞的外侧处于低压状态，并且气体通过短期阀进入气缸。
当活塞从内死点移动到外死点时，进气阀关闭，气缸中的气体被压缩以增加压力。
当压力超过排气阀外部的气压时，排气阀打开并开始排放压缩气体。
当活塞到达外部死点时，排气完成。
在经过第一级气缸压缩并由中间冷却器冷却之后，气体进入第二级气缸，然后在压缩使用后进入储气罐。
1.活塞式空气压缩机的原理是，在驱动机启动后，利用三角皮带驱动压缩机的曲轴旋转，并通过曲柄机构将活塞转换成气缸内的往复运动。
当活塞从盖向轴移动时，气缸的容积增加，气缸中的压力低于大气压，外部空气通过过滤器和吸气阀进入气缸；到达下止点后，活塞从轴移动到盖侧，关闭吸气阀，逐渐减小气缸容积，压缩气缸中的空气，并增加压力。
当压力达到一定值时，排气阀顶起，压缩空气通过管道进入储气罐，压缩机反复工作，不断向储气罐输送压缩空气。
逐渐增加水箱，以获得所需的压缩空气。
2.螺杆式单级压缩空气压缩机的工作原理是：一对平行且有齿的公，母转子（或螺杆）在气缸中旋转，从而转子齿之间的空气不断产生周期性的体积变化，并且空气沿转子轴线从吸入侧传输到输出侧，实现了螺杆空气压缩机的吸入，压缩和排气的全过程。
空气压缩机的进气口和出气口分别位于壳体的两端。
阴转子的槽和阳转子的齿由主电动机驱动并旋转。
压缩机由电动机直接驱动，电动机使曲轴旋转并驱动连杆，使活塞来回运动，从而改变气缸容积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空压机结构及工作原理
一、空压机结构
空压机是一种将气体压缩为高压气体的设备，主要由压缩机、电动机、冷却系统、控制系统和储气罐等组成。
1. 压缩机：空压机的核心部件，负责将气体进行压缩。
常见的压缩机有活塞式
压缩机、螺杆式压缩机和离心式压缩机等。
活塞式压缩机通过活塞在缸体内的上下运动来实现气体的压缩。
螺杆式压缩机则是通过两个螺杆的旋转来实现气体的压缩。
离心式压缩机则是通过高速旋转的离心轮将气体压缩。
2. 电动机：提供空压机的动力源，驱动压缩机进行工作。
根据压缩机的功率需求，选择合适的电动机。
3. 冷却系统：由冷却器和风扇组成，用于降低压缩机和压缩空气的温度。
冷却
系统能有效地提高空压机的工作效率和寿命。
4. 控制系统：用于控制空压机的启停、压力调节和保护等功能。
常见的控制系
统有电气控制系统和电子控制系统。
5. 储气罐：用于储存压缩空气，平衡压力波动，并提供稳定的气体供应。
储气
罐的容量根据压缩机的输出需求来确定。
二、空压机工作原理
空压机的工作原理可以简单分为两个步骤：吸气和压缩。
1. 吸气：空气通过吸气阀进入压缩机的气缸。
在活塞式压缩机中，活塞向下运动，气缸内的体积增大，气缸内的压力降低，从而使外部空气进入气缸。
在螺杆式压缩机和离心式压缩机中，空气通过进气口进入压缩机。
2. 压缩：在吸气完成后，压缩机开始工作，将空气进行压缩。
在活塞式压缩机中，活塞向上运动，气缸内的体积减小，气缸内的压力增加，从而使空气被压缩。
在螺杆式压缩机和离心式压缩机中，通过螺杆或者离心轮的旋转，将空气逐渐压缩。
压缩后的气体经过冷却系统降温，然后进入储气罐储存。
当需要使用压缩空气时，储气罐会释放压缩空气，通过管道输送到需要的地方。
空压机的工作原理基于气体的压缩和释放，通过不同类型的压缩机实现气体的
压缩。
冷却系统和储气罐则保证了空压机的稳定工作和持续供气。
以上就是空压机结构及工作原理的详细介绍。
空压机作为一种常用的工业设备，广泛应用于创造业、建造业和能源行业等领域。
不同类型的空压机在结构和工作原理上有所差异，但总体原理相似。
了解空压机的结构和工作原理对于正确使用和维护空压机具有重要意义。
