基于MAPGIS建立地质图空间数据库
基于MAPGIS的土地利用数据库建设.
管理观察·２００８年８月□陈莉莉杨友长基于ＭＡＰＧＩＳ的土地利用数据库建设摘要：本文对采用Ｇｅｏｉｍａｇｅｒ、ＡＵＴＯＣＡＤ、ＡＲＣ／ＩＮＦＯ、ＡＲＣＧＩＳ和ＭＡＰＧＩＳ相结合的新技术实现基于ＭＡＰＧＩＳ的土地利用数据库的，并对建设过程作了介绍重点分析了其中的关键技术。
关键词：地理信息系统（ＧＩＳ）ＡｒｃＧＩＳ土地利用数据库ＭａｐＧＩＳ土地利用数据库的建设（安徽省基础测绘信息中心，安徽合肥２３００３１）引言建立土地利用数据库的目的是：按土地详查有关技术规定要求，建立符合国家相关标准土地利用数据库系统，实现土地详查成果的信息化管理，全面满足地籍管理工作的需求，为土地利用规划修编、合理利用土地资源、切实保护耕地、建立土地详查制度、全面管理土地资源等提供准确可靠的基础资料。
土地利用数据库管理信息系统主要管理土地利用情况和集体土地权属状况，完成地类变更、统计汇总等工作。
１．相关技术介绍经过研究、对比，本文将详细介绍基于Ｇｅｏｉｍａｇｅｒ、ＡｕｔｏＣＡＤ、Ａｒｃ／Ｉｎｆｏ、ＡｒｃＧＩＳ和ＭａｐＧＩＳ多种软件、多种技术相结合的土地利用数据库建设的方法。
以下将详细介绍上述提及的各种软件：Ｇｅｏｉｍａｇｅｒ武汉吉奥公司的Ｇｅｏｉｍａｇｅｒ软件用来对扫描的外业调查成果图进行纠正。
ＡｕｔｏＣＡＤ与ＤＭＡＰＳＡｕｔｏＣＡＤ是目前应用最广泛的图形辅助设计软件，ＤＭＡＰＳ２００２是基于该平台由安徽省基础测绘信息中心二次研发的图形编辑软件，在建库的过程中，主要用于土地利用库数据的采集和编辑。
Ａｒｃ／Ｉｎｆｏ与ＡｒｃＧＩＳＡｒｃ／Ｉｎｆｏ和ＡｒｃＧＩＳ是美国ＥＳＲＩ公司的ＧＩＳ产品，主要利用它们提供的ａｍｌ语言和ＡｒｃＯｂｉｅｃｔ组件编写的程序，对前期由Ｄｍａｐｓ２００２采集并编辑后的成果进行属性信息化和各种逻辑关系检查以及分类面积初步的统计汇总。
ＭａｐＧＩＳＭａｐＧＩＳ是武汉中地公司的ＧＩＳ产品，作为国土资源部推介的土地利用数据库建设的指定软件之一，ＭａｐＧＩＳ在原先的基础平台上增加了土地利用数据库管理系统。
第1章MapGIS地理数据库
第 1 章MapGIS地理数据库1.1数据模型1.1.1模型的概念层次MapGIS 空间数据模型的概念分6个层次：地理数据库、数据集、类、几何元素、几何实体、坐标点，如图1.1-1所示。
非空间实体被抽象为对象，空间实体被抽象为要素；相同类型的要素构成要素类；相同类型的对象构成对象类；若干对象类或要素类组成要素数据集；若干要素数据集构成地理数据库。
要素在某个空间参照系中的几何特征被抽象为图形信息，图形信息由任意的点状、线状或面状几何实体组成，几何实体通过几何坐标点表达。
图1.1-1MapGIS 空间数据模型概念层次1.1.2模型的特点MapGIS 的空间数据模型将现实世界中的各种现象抽象为对象、关系和规则，各种行为（操作）基于对象、关系和规则，模型更接近人类面向实体的思维方式。
该模型还综合了面向图形的空间数据模型的特点，使得模型表达能力强，广泛适应GIS的各种应用。
该模型具有以下特点：真正的面向地理实体，全面支持对象、类、子类型、关系、有效性规则、数据集、地理数据库等概念。
对象类型覆盖GIS和CAD对模型的双重要求，包括：要素类、对象类、关系类、注记类、几何网络。
简单要素类可描述任意几何复杂度的实体，如水系、道路等。
完善的关系定义，可表达实体间的空间关系、拓扑关系和非空间关系。
拓扑关系支持结构表达方式和空间规则表达方式；完整地支持3类非空间关系，包括关联关系、继承关系(完全继承或部分继承)、组合关系（聚集关系或组成关系）。
支持关系多重性，包括1-1、1-M、N-M。
支持有效性规则的定义和维护，包括定义属性规则、关系规则、拓扑规则、边-边规则、边-结点连接规则。
支持多层次数据组织，包括地理数据库、数据集、数据包、类、图形元素，如图1.1-2所示。
图形元素支持向量表示法和解析表示法，包括折线、圆、椭圆、弧、矩形、样条、bezier 曲线等形态，能够支持规划设计等应用领域。
图1.1-2MapGIS 面向实体的空间数据模1.2系统特点1、分布式跨平台可拆卸的多层多级体系结构：最新的第四代多层结构体系具备完全支持“全球空间网格”能力.net 和j2ee 架构分布式全组件化的跨平台系统面向互连网的系统设计面向“服务”的最新思想基于GML的开放式接口适应异构数据库的多级服务器协同工作环境2、面向地理实体的空间数据模型：面向地理实体的抽象模型可描述任意复杂度的空间特征和非空间特征的地理实体特征完全表达空间、非空间、非空间的多重性、实体的空间共生性的关系面向实体语义关系的操作统一了GIS与CAD对模型要求的面向实体的信息可视化3、海量空间数据存储与管理：TB级的空间数据存储与处理能力矢量、栅格、三维、影像四位一体的海量数据存储异构数据库的多级服务器数据更新与同步完全一致的存储无关的概念模型（文件系统或RDBMS）基于版本和数据锁的长事务解决机制高效的空间索引（矩形索引、R树索引、聚集索引、格网拼合索引、四叉树索引）4、时空处理：采用“元组级基态+增量修正法”实施方案版本与增量相结合的时空数据模型元组级的时空数据控制粒度可实现单个实体时态演变“事件”作为时态追踪的参考点通过时态数据索引管理任意时刻的历史回朔多用户并发的历史事件的控制5、真三维建模与可视化：三维海量数据的有效存储和管理三维模型数据一体化管理（TIN、三维景观、三维地质）三维数据的LOD_RTree索引组织技术面向实体和拓扑的数据组织三维数据专业模型的快速建立高程数据TIN/GRD模型的建立、处理等基本功能三维地质构造建模、断层处理技术地质体内属性三维分布建模技术三维数码景观动态建模技术三维数据的综合可视化和融合分析基于拓扑的三维剖切分析基于拓扑的等值面提取三维体数据的面绘制技术三维体数据直接体绘制技术6、空间信息应用服务：提供基于SOAP和XML的空间信息Web Services遵循OpenGIS规范，支持WMS、WFS、WCS等标准，以及XML和GML3标准支持互联网和无线互联网，支持各种智能移动终端提供各类高速缓存、无状态的负载平衡策略，满足高速度访问的需要提供用户权限的控制和安全策略提供空间分析、以及应用逻辑分析等服务，满足对空间数据库的专业查询和分析7、版本与长事务处理：长事务期间，可以自由地编辑要素、执行地理分析、编辑地图长事务完时，如被实施，则更新到地理数据库中，否则丢弃使用乐观的并发访问控制技术，实现长事务机制，没有对要素加锁允许产生编辑冲突，当提交事务时，检测冲突，并协调解决冲突版本控制使多个用户可直接编辑数据而不用锁定要素或复制数据版本管理具有版本创建、删除、归并、冲突解决等功能和机制8、工作流管理：基于网络拓扑数据模型的工作流控制引擎实现了业务的灵活调整和定制，解决了GIS和OA的无缝集成符合国际工作流联盟制定的规范不同业务流程之间的交叉、融合历史案件的办理过程不受模板变化的影响通过拓扑关系能够自动实现条件判断、循环、会签等功能工作流“可扩充”性与动态表单可“自定义”性支持多级子表和数据字典9、空间元数据：元数据采集、编辑和录入元数据读取、查询和共享发布；面向Web的客户端操作界面；支持SRW协议（新一代Z3950协议），分布式检索能力强1.3地理数据库MapGIS 地理数据库（GeoDatabase，简称GDB）新概念，它集成了地理数据库创建、管理、浏览等多种功能。
MAPGIS在全国第二次农村土地调查数据库建设中的应用
MAPGIS在全国第二次农村土地调查数据库建设中的应用随着城市化进程的加快，我国农村土地调查工作也逐渐成为一个重要的任务。
而全国第二次农村土地调查数据库的建设对于土地管理和规划具有重要意义。
在这一过程中，MAPGIS地理信息系统展现出了其强大的应用能力。
本文就MAPGIS在全国第二次农村土地调查数据库建设中的应用进行探讨。
一、 MAPGIS的介绍MAPGIS是一种基于GIS（地理信息系统）技术的全能型空间信息管理系统。
它通过数值地图、属性数据库和应用系统的模型进行空间与属性数据存储、管理、分析和应用。
MAPGIS可以在PC端、移动设备以及云平台上运行，具有强大的数据处理和分析能力。
二、MAPGIS在农村土地调查中的应用1.数据采集和整理MAPGIS提供了完善的数据采集工具和方法，可以方便地进行土地调查信息的采集和整理。
调查员可以在移动设备上使用MAPGIS软件，通过GPS定位功能快速记录土地边界、土地利用类型、土地所有权等信息。
采集的数据可以直接存储到MAPGIS的数据库中，便于后续的数据处理和分析。
2.空间数据管理MAPGIS可以对土地调查数据进行整体管理，并与其他相关数据进行关联。
通过MAPGIS提供的地图编辑功能，可以对土地调查现场进行绘图和标注，进一步丰富调查数据。
同时，MAPGIS还支持对各种类型的空间数据进行导入和处理，如卫星影像、遥感数据等，从而为土地调查数据库的构建提供了更丰富的空间信息。
3.数据分析和可视化MAPGIS具有强大的数据分析和可视化功能，可以对土地调查数据进行各种统计和分析。
通过MAPGIS的查询和分析工具，可以方便地进行土地利用类型分布、土地面积变化等方面的研究。
此外，MAPGIS 还支持将土地调查数据与其他数据进行叠加分析，如气候数据、经济数据等，从而揭示土地利用背后的规律和问题。
4.应用系统的开发MAPGIS提供了强大的开发工具和接口，可以根据具体需求开发各类应用系统。
基于MapGIS与ArcGIS建立矿产资源规划数据库
基于MapGIS与ArcGIS建立矿产资源规划数据库作者：梁伟王月平高永志来源：《中国科技博览》2013年第24期摘要：随着技术的不断发展和创新，MapGIS与ArcGIS等地理信息系统综合软件已日趋成熟，成为地质勘探生产工作中的重要技术手段。
本文主要阐述了基于MapGIS与ArcGIS平台构建矿产资源规划数据库的具体流程及实现方法。
关键词：MapGIS、ArcGIS、矿产资源规划数据库中图分类号：G250.74为深入贯彻落实科学发展观和《国务院关于加强地质工作的决定》，建立和完善适应社会主义市场经济要求的矿产资源勘查开发宏观调控机制，以发展绿色矿业，建设绿色矿山，提高矿产资源对经济社会发展的保障程度，实现矿产资源合理利用、保护生态环境和促进矿地和谐为主要目标，编制各省、市、区、县矿产资源规划。
在此基础上，按照《矿产资源规划数据库建设指南》和《矿产资源规划数据库标准》的要求，基于MapGIS与ArcGIS平台建立Geodatabase格式的规划数据库。
1 平台简介ArcGIS是ESRI开发的新一代GIS软件，是世界上应用广泛的GIS软件之一。
它由数据、数据服务器ArcSDE，以及4个应用基础框架组成。
ArcGIS的应用遍布于矿产资源管理、土地利用、测绘与制图、石油与地质等诸多领域。
MapGIS具有图形处理、库管理、空间分析、图像处理、实用服务等5大主要功能。
该系统具备海量空间数据存储与管理能力，实现了矢量、栅格、影像、三维四位一体的海量数据存储，以及高效的空间索引等功能。
2 资料准备与处理根据相关标准和要求，收集和整理相关资料，主要包括图件、表格和文字资料三类成果，同时也包含规划区及其它信息的坐标数据。
在全面收集资料的基础上，对资料进行系统的分析研究、综合整理及筛选等。
3 分层文件的建立按照《矿产资源规划数据库标准》进行数据挑选和生成，建立分层文件并标准化命名。
基础地理部分采用国家测绘局发布的空间数据作为基础，可根据规划建库要求进行补充和删减。
专业实习指导—地图矢量化与空间数据库建立
专业实习指导—地图⽮量化与空间数据库建⽴地理信息系统专业实习——地图⽮量化与空间数据库建⽴⼀、⽬的通过实习，让学⽣熟悉⽤MAPGIS编制地图的全过程及基本⽅法，了解MAPGIS在制图领域中的应⽤，掌握ArcGIS空间数据库的建⽴过程。
巩固课堂上所学的地图编绘的基本原理、综合理论和⽅法，从⽽提⾼学⽣的专业⽔平和动⼿能⼒，为今后的⼯作打下坚实的基础。
⼆、要求时间：5天；地点：GIS实验室；要求：实习以⼩组为单位，每⼩组完成⼀幅地形图的⽮量化与建库⽮量化与建库⼯作，实习结束提交实习报告。
实习期间⼤家要充分发挥团结协作、吃苦耐劳精神，相互配合，相互帮助，⾃我管理，⾃我约束，⽆故不得请假。
不能认真完成实习任务的学⽣取消实习成绩。
三、内容采⽤1：5万地形图为基本资料，其图名图号分别为⾼家堰镇（H49E009013）、猇亭区（H49E009014）、长阳⼟家族⾃治县（H49E010013）、枝城市（H49E010014）。
采⽤等⼤编绘法，每个学⽣编上述1：5万地形图中的⼀幅（即1/4幅1：10万的地形图），然后将相邻的四幅1：5万地形图拼成⼀幅1：10万地形图（H49D005007），最后建⽴空间数据库。
四、软件介绍与安装说明Mapgis软件是武汉中地数码集团产品，以中国地质⼤学和地理信息系统软件及其应⽤教育部⼯程研究中⼼为依托，以我国著名GIS专家吴信才教授为技术核⼼，从中国第⼀套彩⾊地图编辑出版系统MapCAD，到成熟的mapgis67，到新⼀代⾼度共享集成开发平台MapGIS K9，实现了GIS领域的⼀次⼜⼀次历史性跨越。
安装：内含破解⽂件。
五、步骤1、识图，进⾏制图综合在⽤MAPGIS进⾏编图之前，可以⾸先识图并在草图上进⾏综合取舍。
各要素的综合原则及指标规定如下：a.控制点图上的控制点，包括三⾓点、⽔准点及埋⽯点全部选取。
其⾼程注记精确⾄0.1⽶。
b.独⽴地物优先选取表⽰第⼀类⾼⼤的⽅位物如烟囱、⽔塔、塔形建筑物、科学测站、电视发射塔、⽓象站、纪念碑、亭等。

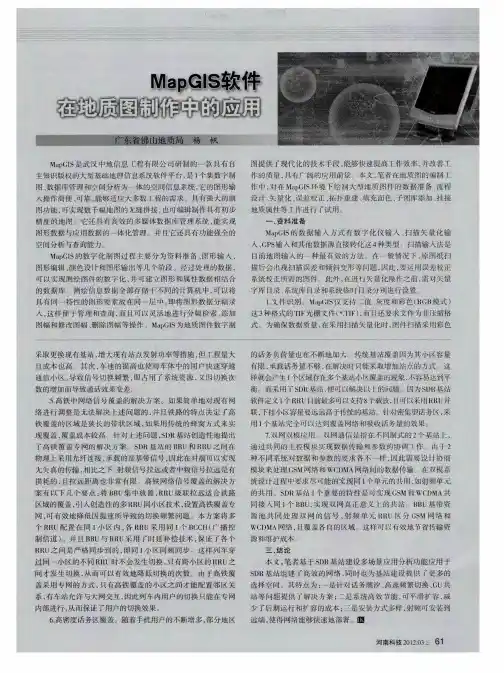

MaPGIS软件在地质图制作中的应用
关检查 ， 在确保无遗漏 、 无错误后进行拓扑造区 。区是由 四周 封
闭 的 弧 所 围 成 的 区域 ， 是 区 的边 界 。 拓 扑 造 区 是 图形 矢 量 化 弧
矢量化 。另外 ， 针对图形的特性 ， 图形要按不 同的专题分别进 对 行 矢量化 。目前 ， 主要针对 以下 ３ 个部分进行矢量化 ： 地理要素 部分 ， 包括 内图框 、 方里 网（ 经纬 网） 水系 、 、 等高线和道路 ； 地质 要素部分 ， 包括第 ４ 系地层 、 断层 、 脉岩 、 侵入岩 、 火山岩和非正式 地层 ； 整饰部分 ， 包括柱状图 、 图例 、 剖面 图等 。 １ ． 图形矢量 化。ＭａＧ Ｓ ｐ Ｉ 是有着强大 的矢 量化功能 ， 以很 可 方便地面 直线和各种 曲线 ， 而提高精度 ， 从 使得矢量化 的图形 保持 与原图的一致 。在矢量化过程 中不 论是输入点还是线 ， 一 般矢量化 Ｔ作人员都将 图像放大到 ８ 倍进行矢量化来减少矢量 ０ 化 的操作误差 。在矢量化过程 中， 为了提高矢量化 的速度 ， 应充 分利 用图例版 。图形要素 的注 释编辑参 考地质 图的编 绘规范 ， 并注 意要素 间的相对 位置 ， 尽量 避免符 号 、 注记 与线的互相 压
ｌ
量 囊 烂 矢 动 渍擞 鸯 囊 ／ 豫 鳗 ＼
．
动
转
错谡＼
拓 完
扑 成
成撬 宰 段 妻 完断 线 壹－ 亿冀 蠹 点 甄 撞＞建 捆 ＿ Ｖ － 戮 、 Ｚ 线 突 羊 鳍
巍 整
图 ２ 拓 扑 重 建 过 程
暑＿ 瓣 息 术 瓣 ｉ 羹 ：嘲 信 技 昌 ｔ ｉ
MAPGIS在地质测绘制图中的应用
MAPGIS在地质测绘制图中的应用摘要：随着我国的快速发展，地质测绘制图也随之发展起来，如今积极使用MAPGIS地理信息系统。
自从此种系统使用之后彻底改变以前以手工描图为主要方式的时代，不仅地质数字化制图越来越迅速，地质制图中遇到的难题得以解决，还使成图的质量越来越好，使地质行业有了根本性的改变在地质制图中，在解决地质制图的实际问题的时候积极使用一些实用性的制图的方法与技巧。
关键词：MAPGI；地质测绘制图；应用引言随着我国地质灾害调查的不断深入，需要的地质资料也更加精确，更加全面。
特别是详查工作中，对图幅的要求尤为精细。
因此，工作人员必须充分依靠MAPGIS软件系统，有效的利用基础地质数据，客观的对地质灾害引发的问题以及影响做出评价，同时，也对我国地质环境保护提供数据依据，具有十分重要的意义。
1MapGis的特点MapGis主要特点是：一是在结构上该系统采用了矢量数据和栅格数据的混合结构，并完善了国内外大多数GIS软件系统所采用单一数据结构或侧重某一种数据结构的局限性，以满足不同问题对矢量、栅格数据的不同需求，而且两种数据库结构的信息可以有效方便地互相转换和准确套合；二是在应用上该系统分为输入、编辑、库管理、空间分析和输出五大部分组成，各大部分的功能特点如下：（1）输入手段。
具有扫描仪输入、数字化仪输入、GIS输入等功能，也可接受DBASE、FOXBASE等数据库的数据，并且具有完备的错误、误差等校正方法。
（2）编辑功能。
具有直观实用的属性动态定义编辑功能和多媒体数据，具多重数据结构的属性管理能力。
（3）地图库管理。
具有较强的地图拼接、管理、显示、漫游和灵活方便的跨图幅检索能力，可管理达数千幅地图。
（4）空间分析。
具有功能齐全，性能良好，并且具有拓扑空间查询和三维实体叠加的分析能力。
（5）输出功能，具有齐全的外设驱动能力和国际标准页面描述语言的Postscript接口，可输出符合任何公开出版质量要求的数字化产品图件，并具有能自定义的灵活性报表输出功能。
基于Mapgis数据建设ARCGIS土地总体规划数据库的方法
基于Mapgis数据建设ARCGIS土地总体规划数据库的方法李明凤【期刊名称】《贵州科学》【年(卷),期】2012(030)006【摘要】Application of the Arcgis platform for overall land planning database is an inevitable trend of the geo- graphic information industry. This paper introduces methods to turn Mapgis data into Arcgis data, and to establish a complete, accurate and standardized database on the Arcgis platform so as to improve the construction of the effi- cient overall land use planning database.%应用Arcgis平台建设土地总体规化数据库是地理信息行业的必然趋势。
本文详细地介绍了将Mapgis数据转化为Arcgis数据，并在Arcgis平台上建立完整、准确、标准化的数据库的方法，提高了土地利用总体规划数据库建设的效率。
【总页数】3页(P90-91,96)【作者】李明凤【作者单位】贵州省地矿局测绘院,贵阳550018【正文语种】中文【中图分类】F301.2;TP317【相关文献】1.基于MapGIS的土地利用总体规划数据库建设方法 [J], 杨宗升;陈龙乾;艾庆光;杨乐虹;李灵;张宇2.基于ArcGIS的乡级土地利用总体规划数据库建设技术探讨 [J], 高凡;田永中;王晓燕;刘心怡;龚文辉;林森3.MAPGIS土地利用数据库管理系统在土地利用总体规划编制中的应用 [J], 高光辉;马龙泉;孙彤;刘佩如4.基于MapGIS数据的矿产资源总体规划数据库建设方法探讨 [J], 金萍秀5.基于MapGIS的县乡土地利用总体规划数据库研究 [J], 赵建林;陈龙乾;李龙;李媛媛因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于MAPGIS建立地质图空间数据库
梁伟;高永志;申姗姗;高原
【摘要】随着地理信息系统技术的不断发展,使人们能够用数字化的信息表现现实世界,成了勘探生产工作中的重要技术手段.本文简略地介绍了MAPGIS地理信息系统的基本功能,着重阐述了利用MAPGIS软件建立地质图空间数据库的具体工作流程,同时对质量监控提出相关意见.
【期刊名称】《黑龙江科技信息》
【年(卷),期】2010(000)033
【总页数】1页(P39)
【关键词】地理信息系统;MAPGIS;地质图空间数据库
【作者】梁伟;高永志;申姗姗;高原
【作者单位】黑龙江省地质调查研究总院,黑龙江,哈尔滨,150036;吉林大学地球科
学学院,吉林,长春,130061;黑龙江省地质调查研究总院,黑龙江,哈尔滨,150036;吉林大学地球科学学院,吉林,长春,130061;黑龙江省地质调查研究总院,黑龙江,哈尔
滨,150036;黑龙江省地质调查研究总院,黑龙江,哈尔滨,150036
【正文语种】中文
近年来由于地理信息系统（GIS）应用受到广泛的重视，各种GIS软件平台纷纷涌现。
MAPGIS是我国自主研发的地理信息系统软件，它将空间数据的数字化输入、编辑、拓扑一体化，同时具有强大的制图功能及空间分析功能。
利用MAPGIS软
件建立地质图空间数据库，旨在对以图件为基础的地质信息，利用GIS技术将信
息数字化，为基础地质研究、国土资源合理开发利用、矿产资源评价、国民经济建设、制定区域规划等领域提供技术及决策支持。
MAPGIS系统软件是具有国际先进水平的完整的地理信息系统，是国土资源信息
化工作中首选软件，具有图形处理、库管理、空间分析、图像处理、实用服务等5大主要功能。
根据地学信息来源多样、数据类型多、信息量庞大的特点，该系统采用矢量和栅格数据混合的结构，力求矢量数据与栅格数据形成一整体的同时，又考虑栅格可以与矢量数据相对独立存在，又可以作为矢量数据的属性，以满足不同问题对矢量、栅格数据的要求。
MAPGIS提供了数字化输入、扫描矢量化输入、GPS输入数据源的直接转换输入功能，通过图形编辑及投影变换、误差校正等功
能完成对数据的处理。
数据库管理通过地图库、属性库和影像库管理等功能来实现。
空间分析是通过矢量空间分析、图像分析等功能来完成。
数据输出可以实现文本、图形、图像、报表等形式。
利用MAPGIS软件建立地质图空间数据库大致分为以下几个阶段：
完整、齐全而又有效的第一手资料是建立地质图空间数据库的前提，也是对地质图空间数据进行空间分析的基础。
因此，要根据所选图幅，全面收集有关资料（包括图件、报告、数据、野外原始记录卡片、记录本等），以满足建库需求。
同时对图件资料进行扫描，扫描图件要进行精度检查，如果扫描精度不符合要求，则要进行重新扫描。
扫描图件后，确定系统库及代码库，按实体要素进行矢量化，矢量化方式采用中心线跟踪矢量化。
MAPGIS提供了全自动矢量化和交互式矢量化两种方式。
由于地
质图线划要素复杂，线条间相互交割，花纹、符号、注记繁多，只能选择交互式矢量化。
地质图内容一般包括地理要素、地质要素和图面整饰三部分，根据GIS一
般的分层原则又将三者分别划分为若干图层，要求对图件内容进行分层矢量化。
在图形矢量化的基础上，对点线进行编辑。
图面的点线编辑要注意以下几个方面：
一是图形数字化的方向，水系数字化的方向一定要从上游到下游，复杂线型如不整合线沿主线向前录入。
二是图层数字化录入的顺序问题，图形数字化既不能丢失也不能重复录入图形要素，所有要素在一个综合图层中按一定的图层顺序进行数字化录入，如按河流、海岸线─水库─断层─脉岩─地层─侵入岩体的顺序。
在图形数字化的过程中，由于手工操作的误差、数字化设备和扫描仪精度、原图图纸变形等因素，使得输入的图形与理论上的图形位置会有一定的误差，虽经编辑修改仍难达到要求，必须经过误差校正，消除误差，才能满足精度要求。
步骤如下：首先确定图形的控制点。
误差校正的关键是控制点的选取。
控制点的选取应尽量能覆盖全图，而且均匀，控制点的多少应根据实际情况，若图件较大，且要求精度较高，选择的控制点就应多些。
一般控制点为三角点、水准点和经纬网交点。
图形中控制点的值有实际值和理论值之分。
然后采集图形中控制点的实际值，一般装入图形文件输入或直接在图上采集。
采集理论值，可以从键盘直接输入或从标准数据文件中采集。
设置校正参数，选择相应文件进行校正。
最后检查校正文件的效果，若仍未达到要求的精度，仍需重新进行校正。
对综合图层进行整体拓扑处理，并进行拓扑错误检查，如果发现拓扑错误应及时进行改正。
所有的预处理工作认为做好了，执行“拓扑重建”这个功能项，系统随即自动构造生成区，并建立拓扑关系。
拓扑关系的处理是MAPGIS系统中重要及关键的一步，是MAPGIS系统的核心，只有拓扑处理进行的正确无误，才能为接下来的工作打下良好基础。
首先确定属性结构、字段长度及类型，并以此为依据建立属性表，根据图面内容及对应于文字报告的描述由地质专业的工作人员按照属性采集表对属性进行采集。
由计算机操作人员进行属性数据的录入。
在MAPGIS软件中，可利用MAPGIS编辑系统提供的“根据参数附属性”等功能进行属性录入，或在MAPGIS属性库编辑中录入。
属性录入完成后将录入数据输出，并与原始数据进行校对，并进行不同人
员两次以上校对，进行错误检查，及时纠正错误属性内容。
此外，还需进行图元和属性的一致性检查。
对原图和属性表及属性库进行检查，如果发现漏图元或属性紊乱则要进行重新处理。
利用MAPGIS软件的属性联接功能通过图元ID号或图元参数的不同进行属性联结，然后导出或打印输出属性表与原属性表进行对照检查，确保属性与图元对应。
图面整饰主要是指在MAPGIS中对出图的整饰，图面整饰原则上分两个图层，即
图内整饰图层和图外整饰图层。
图面整饰图层要根据原图内容，按有关区调图幅的出版格式和要求进行整饰。
检查数据线划质量，线划是否圆滑自然，连续清晰，线型和线划粗细设置是否符合图示要求。
检查各要素符号是否正确，尺寸是否符合图示要求。
检查各要素关系是否合理，是否有重叠压盖现象。
检查各名称、注记是否正确，位置是否合理，指向是否合理，字体是否符合规定。
检查注记是否压盖重要地物或点状物。
检查图面配置、图廓内外整饰是否符合规定，是否美观等。
MAPGIS的投影变换系统不仅可通过图框生成功能自动生成不同比例尺的标准图框，还可以实现将图形数据从一个地图投影坐标系统转换到另一个投影坐标系统。
在实际工作中，我们可以根据需要将检查无误的数据进行投影变换，转换成北京高斯、西安高斯、经纬度投影等等。
常规编图的检查工作主要在图面上进行，各类要素和内容、符号等都比较直观容易发现问题，修改也比较方便；而采用数字化进行编绘时，它融入了较高的科学成分，所以必须有不同于常规编绘的检查方法。
所以要求在地质图空间数据库建设数字化生产过程要建立完善的质量监控制度，建立工作日志制度、自互检制度、抽检制度、阶段性检查制度以及专职质检员制度对数字化生产过程进行全程监督，确保地质图空间数据库的完成质量。
MAPGIS地理信息系统，是一个功能强大的应用软件，利用MAPGIS软件建立地质图空间数据库是一项细致而繁杂的系统工程。
只要按照有关规范和原则，并熟练
掌握MAPGIS软件的相关功能操作，我们就可以建立完整的、符合质量要求、具有参考利用价值的地质图空间数据库。
【相关文献】
[1]黄杏元,马劲松,汤勤等.地理信息系统概论[M].北京:高等教育出版社,2001.12.
[2]吴秀丽等.在勘探数据生产中MAPGIS的应用技巧[J].测绘通报,2004,5.
[3]许小黔.基于MAPGIS地质图件数字制图技术[J].西部探矿工程,2006,18(1).。
