锦屏二级水电站引水隧洞检修情况分析及处理

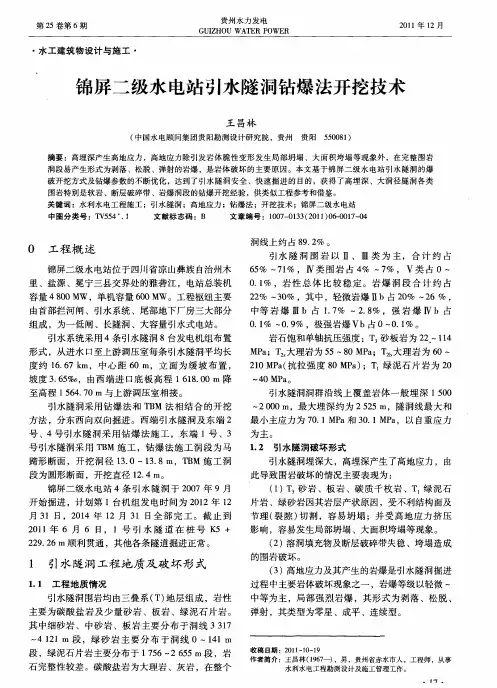

锦屏二级水电站引水隧洞钻爆法开挖技术

中图分类号：Ｔ５４１Ｖ５．文献标志码：Ｂ文章编号：１０ — １３２１）６０１— ４０７０３（０１０－０７０－
Ｏ工程概述
锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江，电站总装机容量４８０ＭＷ，单机容量６０Ｍｗ。工程枢纽主要００
引水隧洞埋深大，高埋深产生了高地应力，由
此导致围岩破坏的情况主要表现为：
（）Ｂ砂岩、板岩、碳质千枚岩、Ｔ泥石１绿
开始掘进，计划第１台机组发电时间为２１年ｌ０２２
月３１日，２１０４年ｌ２月３日全部完工。截止到１２１０１年６月６日，１号引水隧道在桩号＋
中等为主，局部强烈岩爆，其形式为剥落、松脱、弹射，其类型为零星、成平、连续型。
其中细砂岩、中砂岩、板岩主要分布于洞线３１７３
—
４１１ｎ段，绿砂岩主要分布于洞线０～１１ｍ２ｌ４
收稿日期：２１ —０１０１１—９
洞线上约占８．％。９２
引水隧洞围岩以 Ⅱ、 Ⅲ 类为主，合计约占６％一１，１围岩占４一７，Ｖ类占０— ５７％Ｖ类％％
０１，岩性总体比较稳定。岩爆洞段合计约占．％２％～０，其中，２３％轻微岩爆ＩＩ２％一６％，ｂ占０２
中等岩爆１占１７一２８，强岩爆Ｉ占１ｂＩ．％．％Ｖｂ０１～．％，极强岩爆Ｖｂ占０— ．％。．％０９０１

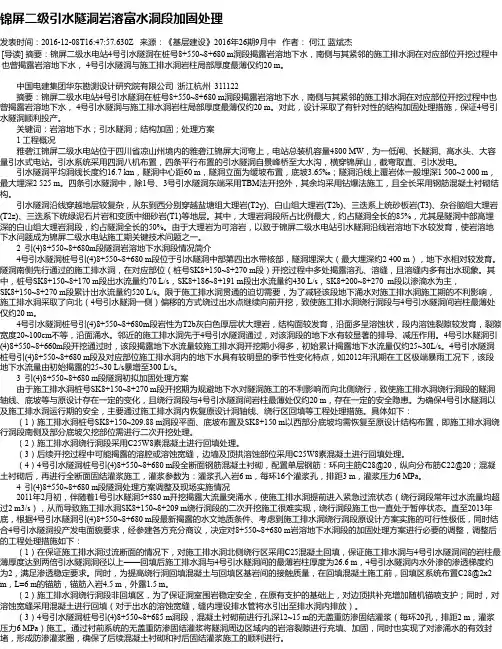

锦屏二级引水隧洞岩溶富水洞段加固处理

锦屏二级引水隧洞岩溶富水洞段加固处理发表时间：2016-12-08T16:47:57.630Z 来源：《基层建设》2016年26期9月中作者：何江蓝斌杰[导读] 摘要：锦屏二级水电站4号引水隧洞在桩号8+550~8+680 m洞段揭露岩溶地下水，南侧与其紧邻的施工排水洞在对应部位开挖过程中也曾揭露岩溶地下水， 4号引水隧洞与施工排水洞岩柱局部厚度最薄仅约20 m。

中国电建集团华东勘测设计研究院有限公司浙江杭州 311122摘要：锦屏二级水电站4号引水隧洞在桩号8+550~8+680 m洞段揭露岩溶地下水，南侧与其紧邻的施工排水洞在对应部位开挖过程中也曾揭露岩溶地下水， 4号引水隧洞与施工排水洞岩柱局部厚度最薄仅约20 m。

对此，设计采取了有针对性的结构加固处理措施，保证4号引水隧洞顺利投产。

关键词：岩溶地下水；引水隧洞；结构加固；处理方案1 工程概况雅砻江锦屏二级水电站位于四川省凉山州境内的雅砻江锦屏大河弯上，电站总装机容量4800 MW，为一低闸、长隧洞、高水头、大容量引水式电站。

引水系统采用四洞八机布置，四条平行布置的引水隧洞自景峰桥至大水沟，横穿锦屏山，截弯取直、引水发电。

引水隧洞平均洞线长度约16.7 km，隧洞中心距60 m，隧洞立面为缓坡布置，底坡3.65‰；隧洞沿线上覆岩体一般埋深1 500~2 000 m，最大埋深2 525 m。

四条引水隧洞中，除1号、3号引水隧洞东端采用TBM法开挖外，其余均采用钻爆法施工，且全长采用钢筋混凝土衬砌结构。

引水隧洞沿线穿越地层较复杂，从东到西分别穿越盐塘组大理岩(T2y)、白山组大理岩(T2b)、三迭系上统砂板岩(T3)、杂谷脑组大理岩(T2z)、三迭系下统绿泥石片岩和变质中细砂岩(T1)等地层。

其中，大理岩洞段所占比例最大，约占隧洞全长的85%，尤其是隧洞中部高埋深的白山组大理岩洞段，约占隧洞全长的50%。

由于大理岩为可溶岩，以致于锦屏二级水电站引水隧洞沿线岩溶地下水较发育，使岩溶地下水问题成为锦屏二级水电站施工期关键技术问题之一。

锦屏二级水电站岩爆专题报告

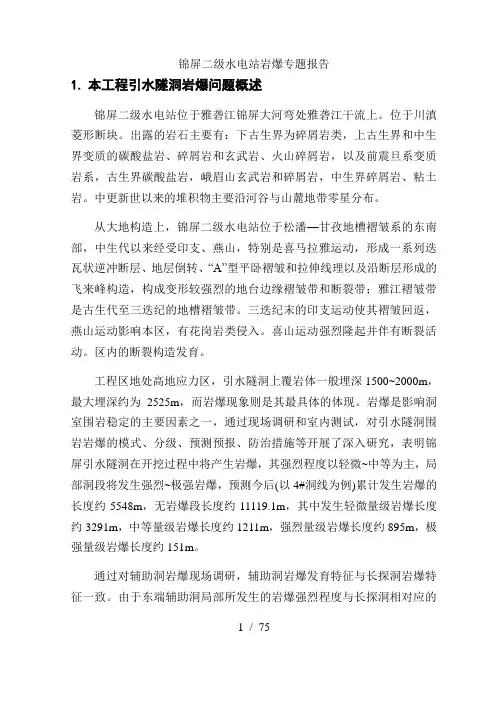

1.本工程引水隧洞岩爆问题概述锦屏二级水电站位于雅砻江锦屏大河弯处雅砻江干流上。

位于川滇菱形断块。

出露的岩石主要有：下古生界为碎屑岩类，上古生界和中生界变质的碳酸盐岩、碎屑岩和玄武岩、火山碎屑岩，以及前震旦系变质岩系，古生界碳酸盐岩，峨眉山玄武岩和碎屑岩，中生界碎屑岩、粘土岩。

中更新世以来的堆积物主要沿河谷与山麓地带零星分布。

从大地构造上，锦屏二级水电站位于松潘—甘孜地槽褶皱系的东南部，中生代以来经受印支、燕山，特别是喜马拉雅运动，形成一系列迭瓦状逆冲断层、地层倒转、“A”型平卧褶皱和拉伸线理以及沿断层形成的飞来峰构造，构成变形较强烈的地台边缘褶皱带和断裂带；雅江褶皱带是古生代至三迭纪的地槽褶皱带。

三迭纪末的印支运动使其褶皱回返，燕山运动影响本区，有花岗岩类侵入。

喜山运动强烈隆起并伴有断裂活动。

区内的断裂构造发育。

工程区地处高地应力区，引水隧洞上覆岩体一般埋深1500~2000m，最大埋深约为2525m，而岩爆现象则是其最具体的体现。

岩爆是影响洞室围岩稳定的主要因素之一，通过现场调研和室内测试，对引水隧洞围岩岩爆的模式、分级、预测预报、防治措施等开展了深入研究，表明锦屏引水隧洞在开挖过程中将产生岩爆，其强烈程度以轻微~中等为主，局部洞段将发生强烈~极强岩爆，预测今后(以4#洞线为例)累计发生岩爆的长度约5548m，无岩爆段长度约11119.1m，其中发生轻微量级岩爆长度约3291m，中等量级岩爆长度约1211m，强烈量级岩爆长度约895m，极强量级岩爆长度约151m。

通过对辅助洞岩爆现场调研，辅助洞岩爆发育特征与长探洞岩爆特征一致。

由于东端辅助洞局部所发生的岩爆强烈程度与长探洞相对应的1 / 75部位进行对比，辅助洞内所发生岩爆等级要比长探洞严重，且辅助洞的埋深要比长探洞浅了约200m，说明在锦屏工程区岩爆存在着一定的尺寸效应。

同样地，在与目前东端辅助洞相同高程的引水隧洞，由于其开挖洞径达到13m，发生岩爆时，会表现出更为明显的尺寸效应。

锦屏二级水电站引水隧洞岩爆洞段开挖技术措施

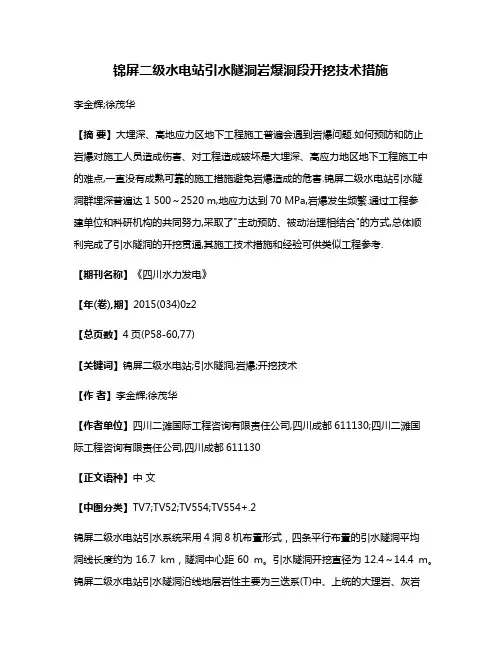

锦屏二级水电站引水隧洞岩爆洞段开挖技术措施李金辉;徐茂华【摘要】大埋深、高地应力区地下工程施工普遍会遇到岩爆问题.如何预防和防止岩爆对施工人员造成伤害、对工程造成破坏是大埋深、高应力地区地下工程施工中的难点,一直没有成熟可靠的施工措施避免岩爆造成的危害.锦屏二级水电站引水隧洞群埋深普遍达1 500～2520 m,地应力达到70 MPa,岩爆发生频繁.通过工程参建单位和科研机构的共同努力,采取了"主动预防、被动治理相结合"的方式,总体顺利完成了引水隧洞的开挖贯通,其施工技术措施和经验可供类似工程参考.【期刊名称】《四川水力发电》【年(卷),期】2015(034)0z2【总页数】4页(P58-60,77)【关键词】锦屏二级水电站;引水隧洞;岩爆;开挖技术【作者】李金辉;徐茂华【作者单位】四川二滩国际工程咨询有限责任公司,四川成都611130;四川二滩国际工程咨询有限责任公司,四川成都611130【正文语种】中文【中图分类】TV7;TV52;TV554;TV554+.2锦屏二级水电站引水系统采用4洞8机布置形式，四条平行布置的引水隧洞平均洞线长度约为16.7 km，隧洞中心距60 m。

引水隧洞开挖直径为12.4～14.4 m。

锦屏二级水电站引水隧洞沿线地层岩性主要为三迭系(T)中、上统的大理岩、灰岩及砂岩、板岩。

引水隧洞线路区地处西南高地应力区，洞群沿线上覆岩体一般埋深为1 500～2 000 m，最大埋深约为2 525 m，具有埋深大、洞线长、洞径大的特点。

隧洞线高程的最大和最小主应力值分别为70.1 MPa和30.1 MPa。

岩爆发生具有以下规律和特点：(1)岩爆以轻微岩爆、中等岩爆为主，次为强烈岩爆和少量极强岩爆。

受其影响围岩破坏较严重，洞室坍塌普遍。

在高地应力作用下的岩体多呈层状劈裂破坏，破坏方式有片/层状剥落、弯曲鼓折破裂、穹状/楔状爆裂三种，破坏深度以15～40cm居多，最深达2～2.5 m，个别大于2.5 m以上。

锦屏二级水电站岩爆专题报告剖析

1.本工程引水隧洞岩爆问题概述锦屏二级水电站位于雅砻江锦屏大河弯处雅砻江干流上。

位于川滇菱形断块。

出露的岩石主要有：下古生界为碎屑岩类，上古生界和中生界变质的碳酸盐岩、碎屑岩和玄武岩、火山碎屑岩，以及前震旦系变质岩系，古生界碳酸盐岩，峨眉山玄武岩和碎屑岩，中生界碎屑岩、粘土岩。

中更新世以来的堆积物主要沿河谷与山麓地带零星分布。

从大地构造上，锦屏二级水电站位于松潘—甘孜地槽褶皱系的东南部，中生代以来经受印支、燕山，特别是喜马拉雅运动，形成一系列迭瓦状逆冲断层、地层倒转、“A”型平卧褶皱和拉伸线理以及沿断层形成的飞来峰构造，构成变形较强烈的地台边缘褶皱带和断裂带；雅江褶皱带是古生代至三迭纪的地槽褶皱带。

三迭纪末的印支运动使其褶皱回返，燕山运动影响本区，有花岗岩类侵入。

喜山运动强烈隆起并伴有断裂活动。

区内的断裂构造发育。

工程区地处高地应力区，引水隧洞上覆岩体一般埋深1500~2000m，最大埋深约为2525m，而岩爆现象则是其最具体的体现。

岩爆是影响洞室围岩稳定的主要因素之一，通过现场调研和室内测试，对引水隧洞围岩岩爆的模式、分级、预测预报、防治措施等开展了深入研究，表明锦屏引水隧洞在开挖过程中将产生岩爆，其强烈程度以轻微~中等为主，局部洞段将发生强烈~极强岩爆，预测今后(以4#洞线为例)累计发生岩爆的长度约5548m，无岩爆段长度约11119.1m，其中发生轻微量级岩爆长度约3291m，中等量级岩爆长度约1211m，强烈量级岩爆长度约895m，极强量级岩爆长度约151m。

通过对辅助洞岩爆现场调研，辅助洞岩爆发育特征与长探洞岩爆特征一致。

由于东端辅助洞局部所发生的岩爆强烈程度与长探洞相对应的部位进行对比，辅助洞内所发生岩爆等级要比长探洞严重，且辅助洞的埋深要比长探洞浅了约200m，说明在锦屏工程区岩爆存在着一定的尺寸效应。

同样地，在与目前东端辅助洞相同高程的引水隧洞，由于其开挖洞径达到13m，发生岩爆时，会表现出更为明显的尺寸效应。

锦屏二级进水口项目部安全管理在行动

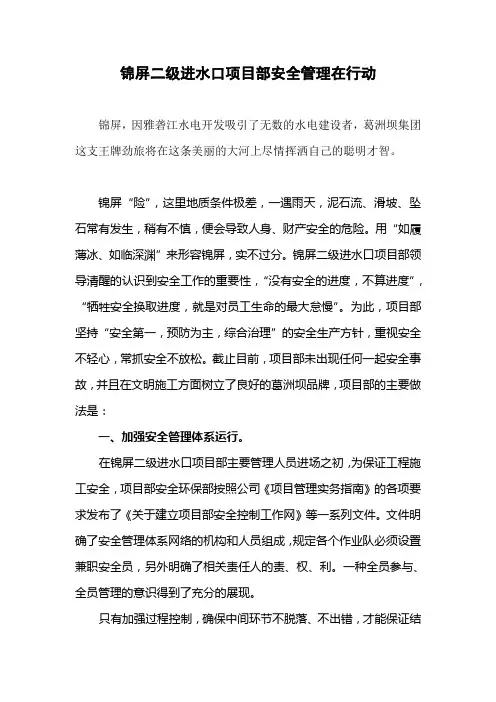

锦屏二级进水口项目部安全管理在行动锦屏，因雅砻江水电开发吸引了无数的水电建设者，葛洲坝集团这支王牌劲旅将在这条美丽的大河上尽情挥洒自己的聪明才智。
