国网考试电力系统继电保护题库
第一章 绪论 习题 1-1 在图1-1所示的网络中，设在d点发生短路，试就以下几种情况评述保护1和保护2对四项基本要求的满足情况： （1） 保护1按整定时间先动作跳开1DL,保护2起动并在故障切除后返回； （2） 保护1和保护2同时按保护1整定时间动作并跳开1DL和2DL； （3） 保护1和保护2同时按保护2整定时间动作并跳开1DL和2DL； （4） 保护1起动但未跳闸，保护2动作跳开2DL； （5） 保护1未动，保护2动作并跳开2DL； （6） 保护1和保护2均未动作 图1-1 习题1-1图
第二章 电网的电流保护和方向性电流保护
一、三段式相间电流保护 例题 例题 欲在图2-1所示的35KV中性点不接地电网中变电所A母线引出的线路AB上，装设三段式电流保护，保护拟采用两相星形接线。试选择电流互感器的变比并进行I段、II段、III段电流保护的整定计算，即求I、II、III段的一次和二次动作电流（I’dz、I’dz·J、I’’dz、I’’dz·J、I dz、I dz·J）、动作时间（t’、t’’、t）和I段的最小保护范围lmin%，以及II段和III段的灵敏系数K’’lm、Klm(1)、Klm(2) 。对非快速切除的故障要计算变电所母线A的残余电压。已知在变压器上装有瞬动保护，被保护线路的电抗为Ω/km，可靠系数取K’k=，K’’k=，Kk=，电动机自启动系数Kzq=，返回系数Kh＝，时限阶段△t=，计算短路电流时可以忽略有效电阻。其他有关数据按3种方案列于表1中。 图2-1 例题图 表1 三种方案
方 案 系统电抗 Xs(Ω) 线路长度 l (km) 变 压 器 额定负荷 Se·fh(MVA) 10kV线路保护最长动作时间tiθ(s) Se·B(MVA) Ud%
1 10 2×10 15 2 8 2× 10 2 3 2 15 2× 8 解 参见图2-1。已知Xs=Ω，l =10km， SB=2×10 MVA， Ud%=， Sfh=15MVA， t10＝。 1 求电流I段定值 （1） 动作电流I’dz
I’dz＝K’k× Ｉd·B·max＝×＝（kA）
其中 Ｉd·B·max＝ES/（Xs＋XAB）＝（37/3）/（＋10×）＝（kA） (2) 灵敏性校验，即求l min
l min = 1/Zb× (（3/2)·Ex/ I’dz － Xs,max) = 1/× ( (37/2) / － = (km)
l min % = 10 × 100% = 64% > 15%
2 求电流II段定值 (1) 求动作电流I’’dz
为与相邻变压器的瞬动保护相配合，按躲过母线C最大运行方式时流过被整定保护的最大短路电流
来整定（取变压器为并列运行）于是
Ｉd·C·max＝ES/（Xs＋XAB＋XB／2）＝（37/3）/（＋4＋2）＝（kA） I’’dz＝K’’k·Ｉd·C·max ＝ ×＝（kA） 式中 XB ＝ Ud%×（U2B / SB） ＝ ×（352／10）＝（Ω） （2） 灵敏性校验
K’’lm=Ｉd·B·min / I’’dz ＝3/ 2×／ ＝ > 满足要求
（3）求动作时间t（设相邻瞬动保护动作时间为0s） t’’ = 0+ = (s)
3 求电流 III段定值
（1） 求动作电流Idz
Idz=(Kk/Kh)×Kzq×Imaxfh= ××247=523(A) 式中 Imaxfh=Sfh/（3Uming）=15/（3×35）=247（A） （2） 灵敏性校验 本线路末端短路时
Klm (1) =((3/2) ×/=> 满足要求 相邻变压器出口母线C（变压器为单台运行）三相短路时 Ｉ（3）d·C·max ＝ ES/（Xs＋XAB＋XB）＝（37/3）/ +4+ = （kA） 考虑C点短路为y，d11接线变压器后短路，当该点为两相短路时，对所研究的保护动作最不利，又因保护接线采用两继电器式两相星形接线，故有 Ｉ（2）d·min ＝ (1/2)Ｉ（3）d·C·min
故Klm (2) = ×1580／523 ＝ > 满足要求
如采用三继电器式两相星形接线，灵敏系数还可提高1倍。 4. 求电流互感器变比及继电器动作电流 (1) 求电流互感器变比：按两台变压器在运行时为最大工作电流的计算条件，故
Ｉg·max ＝2SB／3 UＥ× ＝（2×10／3×35）×＝346（Ａ） 取n1=400/5 （2） 继电器动作电流 I段 I’dz·J＝Kjx×I’dz/ n1=×103/80 = （Ａ） II段 I’’dz·J =×103/80 = 33（Ａ） III段 Idz·J = 523 / 80 = （Ａ） 5 求当非快速切除故障时母线A的最小残压 非快速保护的动作区最靠近母线A的一点为电流I段最小保护范围的末端，该点短路时母线A的残余电压为 Ucy = Id· l min%·XAB
式中 Id ＝ Ｅ／（XＳ＋l min%·XAB）
故Ucy = Ｅ· l min%·XAB／（XＳ＋l min%·XAB） 按残余电压定义，即可得出计算Ucy%的公式 Ucy% ＝ Ucy／Ｅ＝ l min%·XAB／（XＳ＋l min%·XAB） 本题已计算出l min%＝64％ ，而XAB＝×10 ＝ 4Ω, Xs = Ω 故 Ucy% ＝ （×4）／（+4×）×100％ ＝ ％ 其他方案可类推 例题 在图2-2所示网络中，试对线路AB进行三段式电流保护的整定（包括选择接线方式，计算保护各段的一次动作电流、二次动作电流、最小保护范围、灵敏系数和动作时间，选出主要继电器型号规范）。已知线路的最大负荷电流Ifh·max＝100Ａ，电流互感器变比为300/5，保护2的过电流保护动作时间为，母线A、B、C等处短路时流经线路AB的短路电流计算值如表2，有关短路电流计算值为（kA） 图2-2 例题图 表2 短路电流计算值 短路点 短路电流 运行方式 A B C
最大运行方式 最小运行方式 解： 1.接线方式的选择 由于35KV为中性点非直接接地电网，而所给定的线路AB的相邻元件也是线路（不含变压器），故三段保护均初步选择为两相星形接线。 2.整定计算 （1）I段 1）动作电流的整定：根据前述整定计算公式 I’dz＝K’k·Ｉd·B·max
显然，此处应取Ｉd·B·max＝（线路AB末端，即线路BC首端的最大三相短路电流），取可靠系数K’k＝，
于是保护的一次动作电流为 I’ dz·1 = × = (KA) 由于采用两相星形接线，Kjx=1 , 故保护的二次动作电流，即继电器的动作电流为 I’dz·J＝ Kjx·I’dz／n1＝×103／（300/5）＝33（A） 选用DL－11/50型电流继电器，或电流DL-21c、DL-31等新型继电器，其动作电流的整定范围为～50A 2） 灵敏性校验：此处为求最小保护范围，根据前述公式
l min = 1/Zb×((3/ 2)·Ex/ I’dz － Zs,max) 式中 Zs,max为系统阻抗，尚为未知数，根据题设A点短路电流数据，可以求出A点背后等值电源（即系统）的等值阻抗：
最大运行方式时 Zs,min ＝（37/3）／＝4（Ω）
最小运行方式时 Zs,max ＝（37/3）／＝5（Ω） 式中37为35KV电网的平均额定线电压，于是可求最大运行方式下的最小保护范围为 l min·max＝（1/）×（3 / 2 ×（37/3）／ － 4）＝（km）
此处取线路阻抗Zb = Ω/km 最小运行方式下的最小保护范围为 l min·mim＝（1/）×（37 / 2／ － 5）＝（km） l min·max%＝l min·max / lAB ×100% = 25×100%=% > 15%
l min·min% = l min·min/ lAB ×100% = 25×100%=% > 15%
均满足要求 3）动作时间的整定 t=0s 但为躲管型避雷器放电，应选取DZS-117型中间继电器做为出口继电器，该继电器具有4个常开触点，固有动作时间为，并假定操作电源为220V直流。 （2）II段 1） 动作电流整定：线路AB的保护II段应与相邻线路的保护I段配合，故 I’’dz·1＝K’’k I’dz·2 / Kfz
显然，此处Kfz＝1（无分支），而I’dz·2应按线路BC末端C点最大短路电流来整定，即:
I’dz·2 ＝K’kＩd·C·max＝×=(kA) 于是I’’dz·1＝×=(kA) 此处取K’’k =,因为主要目的在于配合. 继电器的动作电流 I’’dz·J = Kjx·I’’dz1／n1=×103 ／（300/5）＝（A） 选用DL-11/20型电流继电器，或其他类似的新型电流继电器，其动作电流的整定范围为5～20 A 2） 灵敏性校验：已知本线路末端最小运行方式下三相短路时流过本保护的电流为1.424 A，考虑两相短
路电流一般为三相短路电流的3 / 2倍（当Z1 ＝Z2时），故
Klm= Id·min(B)/ I’’dz·1= 3 / 2 × / = > 满足要求。 3） 动作时间的整定：根据前述，本保护为与相邻元件电流I段――无时限（t=0s）电流速断保护相配合，故可取t’’＝ (t’’1 = t’2 + △t=。选取DS-111型时间继电器，假定操作电源为直流220V。其时限整定范围为～。 （3）III段 1） 动作电流的整定：根据有关整定计算公式 I dz = KK·Kzq /Kh ·Ｉfh·max
I dz = ×2 / ×100=282（A）
I dz·J = Kjx×I dz / n1 =282 / 60 = （A） 选用DL-11/10型电流继电器或其他类似的继电器，其整定范围为～10A 2） 灵敏性校验：取本线路末端B点短路时流过本保护的最小两相短路电流做为计算电流，故
Klm（1）= I(2)d·B·min / I dz = (3 / 2) × ×103 / 282= > 保护相邻线路时的灵敏性，取相邻线路BC末端C点短路时流过本保护1的最小两相短路电流作为计算电流，故
Klm（2）= I(2)d·c·min / I dz = (3 / 2) × ×103 / 282= > 均满足要求。 3） 动作时间整定：根据阶梯原则，在此，过电流保护的动作时间应与相邻线路BC的保护2配合，即 t1 = t2 + △t=＋＝（s） 选用DS-112型时间继电器，其动作时间整定范围为～取操作电源为直流220V
习题
2-1图2-3示网络中，已知线路AB的最大负荷电流AIfh100max，电流互感器变比为300/5，保护2的过电流保护动作时间为 S，母线A处短路时，最大和最小三相短路电流分别为和。每公里线路正序阻抗
国网继电保护专业考试题库(最新版)
A、定子绕组接地故障时 B、定子绕组相间故障时 C、外部不对称故障时 D、外部对称故障时 答案：C 27.下面()不在 SCD 文件结构中。 A、munication B、Substation C、DataTypeTemplates D、SmartGird 答案：D 28.断路器失灵保护是（）。 A、一种近后备保护，当故障元件的保护拒动时，可依靠该保护切除故障 B、一种远后备保护，当故障元件的断路器拒动时，必须依靠故障元件本身保护 的动作信号启动失灵保护以切除故障点 C、一种近后备保护，当故障元件的断路器拒动时，可依靠该保护隔离故障点 D. 一种远后备保护，当故障元件的保护拒动时，可依靠该保护隔离故障点 答案：C 29.交换机存储转发交换工作通过（）进行数据帧的差错控制。 A、循环冗余校验 B、奇偶校验码 C、交叉校验码 D、横向校验码
9
答案：C 34.采用 IEC61850-9-2 点对点模式的智能变电站，支路合并单元无效将对母线保 护产生一定的影响，下列说法不正确的是()。 A、闭锁差动保护 B、闭锁所有支路失灵保护 C、闭锁该支路失灵保护 D.显示无效采样值 答案：B 35.双母线接线变电站的母差保护按设计要求先动作于母联断路器，后动作于故 障母线的其他断路器，正确动作后，母差保护按（）进行评价。 A、正确动作一次 B、正确动作二次 C、跳开的断路器个数 答案：A 36.采用（)，就不存在由发电机间相角确定的功率极限问题，不受系统稳定的限 制。 A、串联补偿 B、直流输电 C、并联补偿 答案：B 37.智能终端采集到得传感器信息一般采用（）方式上送信息。 A、IEC61850-9-2 B、MMS C、GOOSE
11
D、270°～360° 答案：D 42.大型发变组非全相保护，主要由（）。 A、灵敏负序或零序电流元件与非全相判别回路构成 B、灵敏负序或零序电压元件与非全相判别回路构成 C、灵敏相电流元件与非全相判别回路构成 D、灵敏相电压元件与非全相判别回路构成 答案：A 43.合并单元常用的采样频率是（）Hz。 A、1200 B、2400 C、4000 D、5000 答案：C 44.发电机装设纵联差动保护，它作为（）保护。 A、定子绕组的匝间短路 B、定子绕组的相间短路 C、定子绕组及其引出线的相间短路 答案：C 45.采样值传输协议的（）标准技术先进，通道数可灵活配置，组网通信需外部 时钟进行同步，但报文传输延时不确定，对交换机制依赖度很高，且软硬件实现 较复杂。 A、IEC61850-9-2

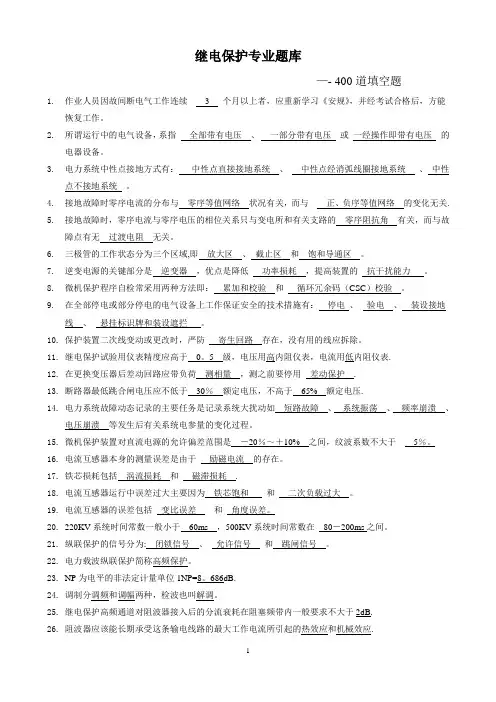

国家电网继电保护调考竞赛题库填空题
继电保护专业题库—- 400道填空题1.作业人员因故间断电气工作连续 3 个月以上者，应重新学习《安规》，并经考试合格后，方能恢复工作。
2.所谓运行中的电气设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的电器设备。
3.电力系统中性点接地方式有：中性点直接接地系统、中性点经消弧线圈接地系统、中性点不接地系统。
4.接地故障时零序电流的分布与零序等值网络状况有关，而与正、负序等值网络的变化无关.5.接地故障时，零序电流与零序电压的相位关系只与变电所和有关支路的零序阻抗角有关，而与故障点有无过渡电阻无关。
6.三极管的工作状态分为三个区域,即放大区、截止区和饱和导通区。
7.逆变电源的关键部分是逆变器，优点是降低功率损耗，提高装置的抗干扰能力。
8.微机保护程序自检常采用两种方法即：累加和校验和循环冗余码（CSC）校验。
9.在全部停电或部分停电的电气设备上工作保证安全的技术措施有：停电、验电、装设接地线、悬挂标识牌和装设遮拦。
10.保护装置二次线变动或更改时，严防寄生回路存在，没有用的线应拆除。
11.继电保护试验用仪表精度应高于0。
5 级，电压用高内阻仪表，电流用低内阻仪表.12.在更换变压器后差动回路应带负荷测相量，测之前要停用差动保护 .13.断路器最低跳合闸电压应不低于30％额定电压，不高于65% 额定电压.14.电力系统故障动态记录的主要任务是记录系统大扰动如短路故障、系统振荡、频率崩溃、电压崩溃等发生后有关系统电参量的变化过程。
15.微机保护装置对直流电源的允许偏差范围是－20％～＋10% 之间，纹波系数不大于5％。
16.电流互感器本身的测量误差是由于励磁电流的存在。
17.铁芯损耗包括涡流损耗和磁滞损耗.18.电流互感器运行中误差过大主要因为铁芯饱和和二次负载过大。
19.电流互感器的误差包括变比误差和角度误差。
20.220KV系统时间常数一般小于60ms ，500KV系统时间常数在80－200ms之间。
电力系统继电保护题库 计算题题目及答案
电力系统继电保护培训题库五、计算题1．系统短路计算1) 某一220kV 输电线路送有功P=90MW ，受无功Q=50Mvar ，电压互感器PT 变比为220kV/100V ，电流互感器变比为600/5。
试计算出二次负荷电流。
答：线路输送功率为()MVA Q P S 10350902222=+=+=线路一次负荷电流为 ()A US I 3.270220310300031=⨯==二次负荷电流为 ()A n I I CT25.256003.27012===2) 某电网电力铁路工程的供电系统采用的是220kV 两相供电方式，但牵引站的变压器T为单相变压器，一典型系统如图5-1所示：图5-1假设变压器T 满负荷运行，母线M 的运行电压和三相短路容量分别为220kV 和1000MVA ，两相供电线路非常短，断路器QF 保护设有负序电压和负序电流稳态起动元件，定值的一次值分别为22kV 和120A 。
试问：1. 忽略谐波因素，该供电系统对一、二次系统有何影响？2. 负序电压和负序电流起动元件能否起动？答：1. 由于正常运行时，有负序分量存在，所以负序电流对系统中的发电机有影响；负序电压和负序电流对采用负序分量的保护装置有影响。
2. 计算负序电流：正常运行的负荷电流：227220100050=⨯==U S I （A ） 负序电流： 131322732===I I （A ）可知，正常运行的负序电流值大于负序电流稳态起动元件的定值120A ，所以负序电流起动元件能起动。
计算负序电压：系统等值阻抗：()Ω===4.48100022022B B S U Z负序电压()kV V I Z U 34.663401314.4822==⨯=⨯=可知，正常运行的负序电压值小于负序电压起动元件的定值22kV ， 所以负序电压起动元件不能起动。
3) 对于同杆架设的具有互感的两回路，在双线运行和单线运行（另一回线两端接地）的不同运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。

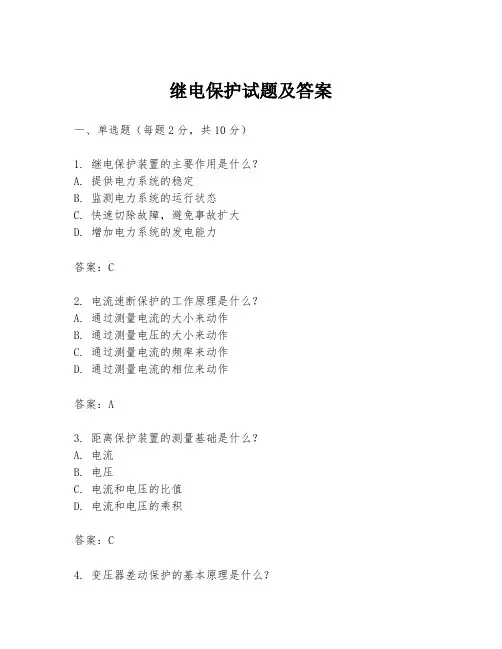

继电保护试题及答案
继电保护试题及答案一、单选题（每题2分，共10分）1. 继电保护装置的主要作用是什么？A. 提供电力系统的稳定B. 监测电力系统的运行状态C. 快速切除故障，避免事故扩大D. 增加电力系统的发电能力答案：C2. 电流速断保护的工作原理是什么？A. 通过测量电流的大小来动作B. 通过测量电压的大小来动作C. 通过测量电流的频率来动作D. 通过测量电流的相位来动作答案：A3. 距离保护装置的测量基础是什么？A. 电流B. 电压C. 电流和电压的比值D. 电流和电压的乘积答案：C4. 变压器差动保护的基本原理是什么？A. 比较变压器两侧的电流大小B. 比较变压器两侧的电压大小C. 比较变压器两侧的电流相位D. 比较变压器两侧的电流和电压的乘积答案：A5. 哪些因素会影响继电保护装置的灵敏度？A. 系统负荷大小B. 系统电压等级C. 系统运行方式D. 所有以上因素答案：D二、多选题（每题3分，共15分）1. 继电保护装置的类型包括哪些？A. 过电流保护B. 过电压保护C. 低电压保护D. 速断保护答案：A, B, C, D2. 继电保护装置的动作时间包括哪些部分？A. 测量时间B. 判断时间C. 执行时间D. 传输时间答案：A, B, C3. 哪些因素会影响继电保护装置的选择性？A. 系统结构B. 故障类型C. 保护装置的灵敏度D. 保护装置的响应时间答案：A, B, C4. 变压器差动保护的特点包括哪些？A. 高灵敏度B. 高选择性C. 快速动作D. 抗干扰能力强答案：A, B, C, D5. 继电保护装置的维护工作包括哪些内容？A. 定期检查B. 故障分析C. 软件升级D. 硬件更换答案：A, B, C, D三、判断题（每题1分，共10分）1. 继电保护装置可以在任何情况下都能可靠动作。
（对）2. 继电保护装置的动作时间越短越好。
（错）3. 变压器差动保护可以完全避免误动作。
（错）4. 继电保护装置的灵敏度只与系统负荷大小有关。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（ ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

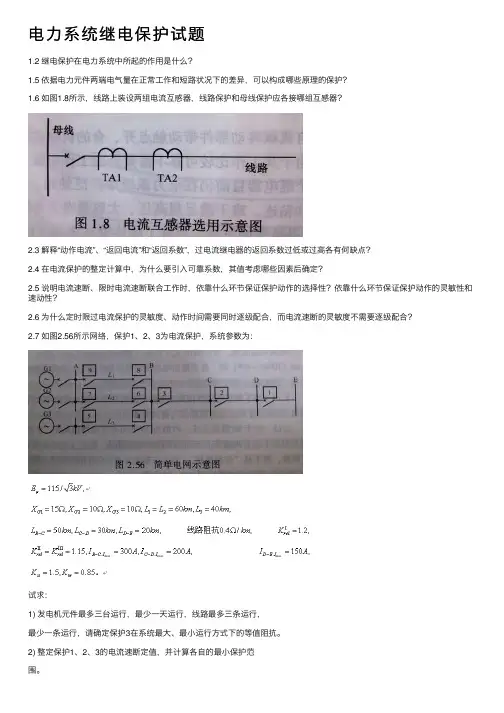

电力系统继电保护试题
电⼒系统继电保护试题1.2 继电保护在电⼒系统中所起的作⽤是什么？1.5 依据电⼒元件两端电⽓量在正常⼯作和短路状况下的差异，可以构成哪些原理的保护？1.6 如图1.8所⽰，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？2.3 解释“动作电流”、“返回电流”和“返回系数”，过电流继电器的返回系数过低或过⾼各有何缺点？2.4 在电流保护的整定计算中，为什么要引⼊可靠系数，其值考虑哪些因素后确定？2.5 说明电流速断、限时电流速断联合⼯作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏性和速动性？2.6 为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，⽽电流速断的灵敏度不需要逐级配合？2.7 如图2.56所⽰⽹络，保护1、2、3为电流保护，系统参数为：试求：1) 发电机元件最多三台运⾏，最少⼀天运⾏，线路最多三条运⾏，最少⼀条运⾏，请确定保护3在系统最⼤、最⼩运⾏⽅式下的等值阻抗。
2) 整定保护1、2、3的电流速断定值，并计算各⾃的最⼩保护范围。
3) 整定保护2、3的限时电流速断定值，并校验使其满⾜灵敏度要求4)4) 整定保护1、2、3的过电流定值，假定母线E过电流保护动作时限为0.5秒，校验保护1做近后备，保护2、3做远后备的灵敏度。
2.8 当图2.56中保护1的出⼝处，在系统最⼩运⾏⽅式下发⽣两项短路，保护按照题2.7配置和整定时，试问：1) 共有哪些保护元件启动2) 所有保护⼯作正常，故障由何处的哪个保护元件动作、多长时间切除？3) 若保护1的电流速断保护拒动，故障由哪个保护元件动作、多长时间切除？4) 若保护1的断路器拒动，故障由哪个保护元件动作、多长时间切除？2.11 在两侧电源供电的⽹络中，⽅向性电流保护利⽤了短路时电⽓量什么特征解决了仅利⽤电流幅值特征不能解决的什么问题？2.12 功率⽅向判别元件实质上是判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？2.14 为了保证在正⽅向发⽣各种短路时功率判别元件都能动作，需要确定接线⽅式及内⾓，请给出90°接线⽅式正⽅向短路时内⾓的范围。
电力系统继电保护试题
一、填空题〔每空1分，共18分〕1、电力系统发生故障时，继电保护装置应 将故障 局部切除，电力系统出现不正常工作时，继电保护装置一般应 发出信号 。
2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。
3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。
4、距离保护是反响 故障点到保护安装处 的距离，并根据距离的远近确定 动作时间 的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器与全阻抗继电器中， 方向圆阻抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的影响最小。
6、线路纵差动保护是通过比拟被保护线路首末端电流的 大小 与 相位 的原理实现的，因此它不反响 外部故障 。
二、单项选择题〔每题1分，共12分〕1、电力系统最危险的故障是〔 C 〕。
〔A 〕单相接地 〔B 〕两相短路 〔C 〕三相短路2、继电保护的灵敏系数sen K 要求〔 C 〕。
〔A 〕1sen K < 〔B 〕1sen K = 〔C 〕1sen K >3、定时限过电流保护需要考虑返回系数，是为了〔 B 〕。
〔A 〕提高保护的灵敏性 〔B 〕外部故障切除后保护可靠返回 〔C 〕解决选择性4、三段式电流保护中，保护范围最小的是〔 A 〕〔A 〕瞬时电流速断保护 〔B 〕限时电流速断保护 〔C 〕定时限过电流保护5、三种圆特性的阻抗继电器中， 〔 B 〕既能测量故障点的远近，又能判别故障方向 〔A 〕全阻抗继电器； 〔B 〕方向圆阻抗继电器； 〔C 〕偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于〔 A 〕状态。
〔A 〕动作 〔B 〕不动作 〔C 〕临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取〔 A 〕。
〔A 〕大于1，并取可能的最小值〔B 〕大于1，并取可能的最大值〔C 〕小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用〔 B 〕。
