活塞式压缩机的工作原理
活塞式压缩机的工作原理 The latest revision on November 22, 2020
\
1、活塞式压缩机的工作原理及图
当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。
活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。
当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。
总之，活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。
2、活塞压缩机的优点
1、活塞压缩机的适用压力范围广，不论流量大小，均能达到所需压力；
2、活塞压缩机的热效率高，单位耗电量少；
3、适应性强，即排气范围较广，且不受压力高低影响，能适应较广阔的压力范围和制冷量要求；
4、活塞压缩机的可维修性强；
5、活塞压缩机对材料要求低，多用普通钢铁材料，加工较容易，造价也较低廉；
6、活塞压缩机技术上较为成熟，生产使用上积累了丰富的经验；
7、活塞压缩机的装置系统比较简单。
3、活塞压缩机的缺点
1、转速不高，机器大而重；
2、结构复杂，易损件多，维修量大；
3、排气不连续，造成气流脉动；
4、运转时有较大的震动。
活塞式压缩机在各种场合，特别是在中小制冷范围内，成为应用最广、生产批量最大的一种机型。
活塞式压缩机，是容积型压缩机中应用最广泛的一种。
在石油、化工生产中，活塞式压缩机的主要用途是：一是压缩气体用作动力，如空气被压缩后可作为动力驱动各种风动机械、工具，以及控制仪表与自动化装置；二是制冷和气体分离，如气体经压缩、冷却、膨胀而液化，用于人工制冷（通常称制冷机或冰机），若液化气体为混合气可在分离装置中将其中的各组分分离出来，如石油裂解气是先经过压缩后在不同温度下将其各组分分别分离出来的；三是用于合成及聚合，如氮和氢高压后合成为氨、氢与一氧化碳高压后合成为甲醇、二氧化碳与氨高压合成为尿素，以及高压生产聚乙烯等；四是用于气体输送或装瓶，如气体经压缩机提压后经管道远程输送煤气和天然气、各种生产原料用气的输送，以及氮气、氧气、氢气、氯气、氩气、二氧化碳等的装瓶。
活塞式压缩机划分原则如下所述：
1、按气缸的布置可将其分为：
（1）立式压缩机，气缸均为竖立布置；（2）卧式压缩机，气缸均为横卧布置；（3）角式压缩机，气缸布置为V型、W型、L型、星型等不同角度；（4）对称平衡式压缩机，气缸横卧布置在曲轴两侧，相对两列气缸的曲拐错角为180℃，而且惯性力基本平衡。
2、若按排气压力可分为：
（1）低压压缩机，排气压力为0.3~1MPa（表压）；
（2）中压压缩机，排气压力为1~10MPa（表压）；
（3）高压压缩机，排气压力为10~100MPa（表压）；
（4）超高压压缩机，排气压力＞100MPa（表压）。
3、若按排气量可分为：
（1）微型压缩机，排气量＜0.017m³/s；
（2）小型压缩机，排气量为0.017~0.17m³/s；
（3）中型压缩机，排气量为0.17~1.00m³/s；
（4）大型压缩机，排气量＞1.00m³/s。
4、若按气缸达到终压所需级数可分为：
（1）单级压缩机，气体经一次压缩达到终压；
（2）双级压缩机，气体经两级压缩达到终压；
（3）多级压缩机，气体经三级以上压缩达到终压。
5、若按活塞在气缸中的作用可分为：
（1）单作用压缩机，气缸内仅一端进行压缩循环；
（2）双作用压缩机，气缸内两端都进行同一级次的压缩循环；
（3）级差式压缩机，气缸内一端或两端进行两个或两个以上不同级次的压缩循环。
6、若按列数的不同可分为：
（1）单列压缩机，气缸配置在机身一侧的一条中心线上；
（2）双列压缩机，气缸配置在机身一侧或两侧的两条中心线上；
（3）多列压缩机，气缸配置在机身一侧或两侧两条以上的中心线上。
活塞式压缩机的各种典型结构
活塞式压缩机的各种典型结构活塞式压缩机是一种常用的压缩机类型，其工作原理是通过活塞的往复运动将气体压缩。
这种压缩机具有结构简单、易于制造、体积小等优点，在各个领域中得到了广泛的应用。
下面将介绍活塞式压缩机的一些典型结构。
1.单缸单级活塞式压缩机：这种结构的活塞式压缩机只有一个活塞和一个气缸，通过活塞的往复运动将气体压缩。
它具有结构简单、制造成本低的优点，适用于一些对压缩比要求不高的场合。
2.多缸多级活塞式压缩机：与单缸单级活塞式压缩机相比，多缸多级活塞式压缩机具有更高的压缩比。
这种结构的活塞式压缩机包含多个气缸和活塞，在压缩过程中气体依次经过不同的气缸进行多级压缩，从而达到更高的压缩比。
多缸多级活塞式压缩机适用于对压缩比要求较高的场合，例如工业领域的大型空气压缩机。
3.带凸轮机构的活塞式压缩机：在活塞式压缩机中，带凸轮机构的结构是一种常见的形式。
在这种结构中，通过凸轮机构带动活塞的往复运动，从而实现气体的压缩。
这种结构具有传动平稳、稳定性好的优点，广泛应用于一些对传动效率和稳定性要求较高的场合。
4.带连杆机构的活塞式压缩机：带连杆机构的活塞式压缩机在结构上与带凸轮机构的活塞式压缩机类似，都是通过机械传动实现活塞的往复运动。
不同的是，带连杆机构的活塞式压缩机使用连杆机构将转动运动转化为往复运动。
这种结构具有运动平稳、传动效率高的优点，广泛应用于一些对工作平稳性和能效要求较高的场合。
5.润滑方式不同的活塞式压缩机：在活塞式压缩机中，润滑是一个重要的问题。
常见的润滑方式有干润滑和湿润滑两种。
干润滑是指在气缸壁和活塞之间不加润滑剂，而湿润滑是指在气缸壁和活塞之间加入润滑剂进行润滑。
这两种润滑方式各有优劣，在具体应用中需要根据实际情况选择。
综上所述，活塞式压缩机的结构多种多样，每种结构都有其特点和适用范围。
在实际应用中，需要根据具体需求选择最合适的压缩机结构，以获得最佳的压缩效果。
无论是单缸单级活塞式压缩机、多缸多级活塞式压缩机，还是带凸轮机构、连杆机构，都在不同的领域中发挥着重要的作用，并为各行各业的发展做出了贡献。
活塞式压缩机的四个过程
活塞式压缩机的四个过程活塞式压缩机是一种常用的压缩机类型，通过活塞的上下运动来增加气体的压缩，广泛应用于空气压缩、冷冻和制冷等领域。
活塞式压缩机的工作过程可以分为四个阶段，分别是吸气、压缩、冷却和排气。
吸气阶段吸气是活塞式压缩机工作的首个过程。
在此阶段，活塞下行，气缸内形成负压。
当气缸内的压力低于环境压力时，气门会打开，使外部空气进入气缸。
通过吸气阀控制，气缸将适量的新鲜空气吸入。
压缩阶段在吸气阶段之后，活塞开始上升进行压缩。
活塞上升时，气缸内的容积减小，从而导致气体的压力升高。
当气缸内的压力升高到一定程度时，吸气阀将关闭，避免气体逆流。
活塞上升继续，气体继续被压缩，直到达到所需的压缩比。
冷却阶段在压缩阶段后，气体的温度会显著上升，需要通过冷却来降低气体的温度。
活塞之上会设有冷却器，当气体通过冷却器时，热量会被散发掉，使气体的温度下降。
冷却后的气体更适合在后续的工艺中使用。
排气阶段最后一个阶段是排气。
在活塞上升到一定高度时，排气阀会打开，允许气体流出活塞。
活塞继续上升，直到气缸内的气体压力接近排气压力时，排气阀关闭。
此时，气体被顶部的排气管道排出。
通过这四个阶段的循环，活塞式压缩机能够不断地将气体压缩，并传递给下游的工艺过程。
活塞式压缩机具有结构简单、可靠性高的特点，而且可以根据不同需求进行调整，使其在多个领域广泛应用。
总结一下，活塞式压缩机的四个过程包括吸气、压缩、冷却和排气。
通过这些过程的循环，活塞式压缩机能够提供稳定的压缩气体，满足各种工业和制冷领域的需求。
相信随着科学技术的不断发展，活塞式压缩机将不断得到改进和应用。
活塞式压缩机的实际工作过程是什么
活塞式压缩机的实际工作过程是什么活塞式压缩机是一种基本的压缩机类型，广泛应用于各个领域的气体压缩和处理过程中。
它通过活塞的往复运动来实现气体的压缩，是一种可靠高效的气体压缩装置。
活塞式压缩机的实际工作过程主要包括吸气、压缩和排气三个过程。
设计合理的活塞式压缩机能够高效稳定的完成这三个过程，从而实现对气体的有效压缩。
首先，活塞式压缩机的吸气过程是通过活塞的往复运动来完成的。
当活塞向后运动时，活塞腔内的气体压力降低，产生负压。
负压会使气体从吸气阀进入活塞腔内，填充活塞腔。
吸入的气体可以是空气、氧气、氮气等。
在吸气过程中，吸气阀会打开以允许气体流入，而排气阀则关闭以防止气体回流。
接下来是压缩过程。
当活塞向前运动时，活塞腔内的气体被压缩。
活塞在向前运动时，体积不断减小，导致气体压力急剧上升。
这种压缩过程会将气体压缩成较小的体积，使其具有更高的压力和能量。
压缩过程通常需要持续进行多个循环，直到达到所需的压缩比。
最后是排气过程。
当活塞向前运动到一定位置时，排气阀会打开，压缩过程中形成的高压气体被迫从排气阀排出。
这样，活塞腔内的气体压力迅速下降，使气体得以释放。
排气过程的目的是将压缩过程中所积累的能量和压力释放出来，为下一次的压缩过程做好准备。
整个活塞式压缩机的工作过程是一个连续不断的循环，吸气、压缩和排气三个过程不断交替进行。
正常工作的活塞式压缩机需要具备良好的密封性能、稳定的往复运动和合理的吸排气系统。
这样才能确保压缩机能够高效稳定地工作，并达到所需的压缩效果。
总结来说，活塞式压缩机的实际工作过程通过活塞的往复运动来实现气体的吸气、压缩和排气。
它是一种可靠高效的气体压缩装置，在许多领域都有广泛的应用。
通过对活塞式压缩机工作过程的了解，可以更好地理解和应用这种常见的压缩机类型。
活塞式压缩机的四个实际过程
活塞式压缩机的四个实际过程活塞式压缩机是一种常见的压缩机，广泛应用于各个领域，包括制冷、空调、工业生产等。
在活塞式压缩机的工作过程中，有四个实际过程，它们相互联系、互相依赖，共同完成了气体的压缩。
进气过程在活塞式压缩机开始工作时，活塞在气缸内做一个向下的运动，从而扩大了气缸容积。
此时，气缸内的气体可以通过进气阀门进入气缸内部，进入气缸的气体通常是低压气体。
进气过程是活塞式压缩机的第一个实际过程。
在这个过程中，气体的压力会保持相对稳定，而体积则会增大。
进气阀门的开启和关闭控制了气体的进入，确保了气体只能进入到气缸内而不能逆流。
压缩过程进气过程完成后，活塞开始向上运动，压缩气体。
在这个过程中，活塞会将气体排至高压气缸中，并逐渐减小气缸的容积。
随着活塞的运动，气体的压力将不断增加。
压缩过程是活塞式压缩机的第二个实际过程。
在这个过程中，气体的压力与体积呈反比关系，即随着体积的减小，压力会逐渐增加。
压缩气体的压力和温度会随着压缩的进行而不断升高。
排气过程当活塞运动到顶点时，开始进行排气过程。
在这个过程中，活塞继续向下运动，使得气缸内的气体被压缩至高压气缸中。
高压气体通过排气阀门排出。
排气过程是活塞式压缩机的第三个实际过程。
在这个过程中，气体的压力保持稳定，而体积则进一步减小。
排气阀门的开启和关闭控制了气体的排出，防止气体逆流回低压气缸。
冷却过程活塞式压缩机的排气过程完成后，活塞开始向上运动进行冷却过程。
在这个过程中，压缩气体被冷却，压力和温度逐渐降低。
冷却过程是活塞式压缩机的最后一个实际过程。
在这个过程中，活塞的运动使得气缸内气体的压力和体积都发生变化。
冷却可以通过散热器等设备完成，将热量传递到外部环境中。
通过上述四个实际过程，活塞式压缩机完成了气体的压缩。
这些过程相互依赖，没有哪个过程是可以缺少的。
只有在这些过程的有序进行下，活塞式压缩机才能正常、高效地工作。
总的来说，活塞式压缩机的四个实际过程分别是进气过程、压缩过程、排气过程和冷却过程。

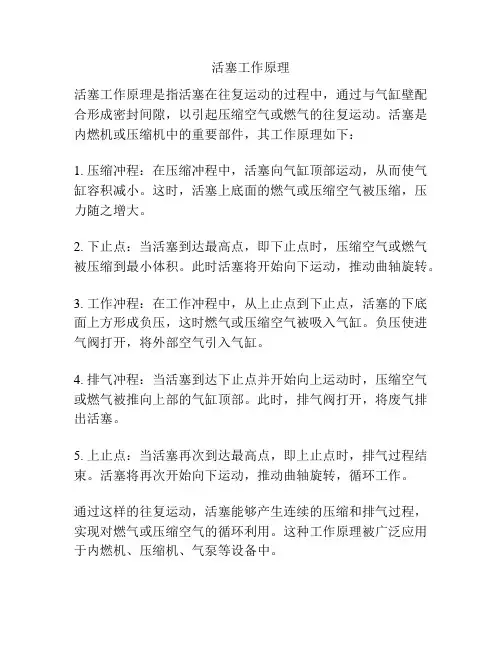

活塞工作原理
活塞工作原理
活塞工作原理是指活塞在往复运动的过程中，通过与气缸壁配合形成密封间隙，以引起压缩空气或燃气的往复运动。
活塞是内燃机或压缩机中的重要部件，其工作原理如下：
1. 压缩冲程：在压缩冲程中，活塞向气缸顶部运动，从而使气缸容积减小。
这时，活塞上底面的燃气或压缩空气被压缩，压力随之增大。
2. 下止点：当活塞到达最高点，即下止点时，压缩空气或燃气被压缩到最小体积。
此时活塞将开始向下运动，推动曲轴旋转。
3. 工作冲程：在工作冲程中，从上止点到下止点，活塞的下底面上方形成负压，这时燃气或压缩空气被吸入气缸。
负压使进气阀打开，将外部空气引入气缸。
4. 排气冲程：当活塞到达下止点并开始向上运动时，压缩空气或燃气被推向上部的气缸顶部。
此时，排气阀打开，将废气排出活塞。
5. 上止点：当活塞再次到达最高点，即上止点时，排气过程结束。
活塞将再次开始向下运动，推动曲轴旋转，循环工作。
通过这样的往复运动，活塞能够产生连续的压缩和排气过程，实现对燃气或压缩空气的循环利用。
这种工作原理被广泛应用于内燃机、压缩机、气泵等设备中。
各种空压机工作原理动图(完整版)
各种压缩机工作原理动图（完整版）一、活塞式压缩机活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。
如果不考虑活塞式压缩机实际工作中的容积损失和能量损失(即理想工作过程)，则活塞式压缩机曲轴每旋转一周所完成的工作，可分为吸气，压缩和排气过程。
活塞式压缩机工作原理：压缩过程：活塞从下止点向上运动，吸、排汽阀处于关闭状态，气体在密闭的气缸中被压缩，由于气缸容积逐渐缩小，则压力、温度逐渐升高直至气缸内气体压力与排气压力相等。
压缩过程一般被看作是等熵过程。
排气过程：活塞继续向上移动，致使气缸内的气体压力大于排气压力，则排气阀开启，气缸内的气体在活塞的推动下等压排出气缸进入排气管道，直至活塞运动到上止点。
此时由于排气阀弹簧力和阀片本身重力的作用，排气阀关闭排气结束。
二.双螺杆压缩机双螺杆压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。
大气通过进气过滤器将灰尘或杂质滤除后，经进气控制阀进入螺杆空气压缩机机头的吸气齿槽容积腔中，随着阳、阴转子啮合运动，齿槽容积腔中的空气被逐渐压缩，当空气被压缩到规定的压力时，压缩空气即从特定的排气孔口排出，然后流经油气分离罐，此时压缩排出的含油气体在油气分离罐内通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气分离芯进行二次分离，得到含油量很少的压缩空气，最后通过空气冷却器冷却排出，完成整个工作过程。
（国内做的比较成熟的双螺杆空压机公司是广东艾高，专注螺杆空压机20多年，微信：艾高空压机）三、单螺杆压缩机螺杆式压缩机又称螺杆压缩机。
20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油(常称为湿行程)不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。
活塞式空气压缩机的作用原理
活塞式空气压缩机的作用原理活塞式空气压缩机是一种常见的工业设备，用于将空气压缩为可用于各种工业用途的高压气体。
它的作用原理基于活塞的往复运动，通过改变气缸内的体积来实现空气的压缩。
活塞式空气压缩机主要由气缸、活塞、曲轴、连杆、压缩室和排气阀等组成。
当活塞往复运动时，气缸内的体积会发生改变，从而导致气体的压力发生变化。
在压缩室内，活塞向下运动，气缸内的体积增大，此时气压较低，外部空气通过进气阀进入压缩室。
当活塞向上运动时，气缸内的体积减小，气压随之增大，此时排气阀关闭，将气体压缩在压缩室内。
在活塞上部的行程末端，活塞开始向下运动，排气阀打开，压缩室内的气体从排气阀排出。
随着活塞不断循环的运动，空气被连续地压缩和排气，最终得到所需的高压气体。
活塞式空气压缩机的作用原理可以用以下步骤总结：1.活塞向下运动，气缸内的容积增大，压缩室内气体压力降低，进气阀打开，外部空气进入压缩室。
2.活塞向上运动，气缸内的容积减小，压缩室内气体压力增大，进气阀关闭，气体被压缩在压缩室内。
3.活塞最高点时，排气阀打开，压缩室内的气体被排出。
4.活塞向下运动，气缸内的容积再次增大，进气阀关闭，气体通过排气阀排出。
通过不断重复以上步骤，活塞式空气压缩机能够持续地将进气压缩为高压气体。
它被广泛应用于许多领域，如工业生产、建筑施工、汽车维修等。
活塞式空气压缩机具有结构简单、稳定可靠、维护方便等优点，但由于活塞和气缸之间的摩擦，会产生一定的能量损失和噪音。
为了减少能量损失和噪音，提高压缩效率，现代活塞式空气压缩机通常采用润滑剂和隔音材料来进行优化设计。
总之，活塞式空气压缩机是一种重要的空气压缩设备，通过活塞的往复运动，利用气缸内体积的变化来实现气体的压缩。
它在工业生产中发挥着重要的作用，为各行各业提供高压气体支持。
活塞式压缩机的四个过程
活塞式制冷压缩机的活塞在汽缸中往返一次，曲轴旋转一周时，依次进行了压缩、排气、膨胀、吸气四个过程，完成了一次吸排气过程。
①压缩，当活塞从下止点开始往上移动时，汽缸内的制冷剂蒸气受到压缩，此时吸气阀片在汽缸压力增大的作用下，迅速关闭。
随着活塞的移动，汽缸内制冷剂蒸气的压力和温度均随之上升，当汽缸内气体的压力升至略高于排气腔中的压力时，排气阀打开，压缩过程结束。
②排气活塞在电动机驱动下，继续向上止点方向运动。
汽缸内的高温、高压制冷剂蒸气不断排出，直到活塞到达上止点位里时，排气过程结束。
③膨胀当活塞从上止点开始向下止点方向运动时，由于汽缸余隙容积的存在，留在余隙容积中的制冷剂蒸气就开始膨胀。
其压力和温度也随之下降。
当压力下降到与吸气压力相等时，膨胀过程结束.在膨胀过程中，吸气阀和排气阀都处于关闭状态。
④吸气活塞在电动机动驱动下继续从上止点向下止点方向运动，当汽缸内蒸气压力开始低于吸气压力时，在压差的作用下，吸气阀片打开，吸气过程开始，直到活塞移至下止点时，吸气过程结束。
吸气过程结束后，活塞又在电动机驱动下，再从下止点向上止点方向运动，重新进行压缩过程。
由此可见，活塞在汽缸中每往复运动一次，也就是曲轴每转一圈，就会依次对制冷系统中的制冷剂进行压缩、排气、膨胀和吸气四个过程，压缩机周而复始地运作，迫使制冷
剂在系统中循环流动，达到制冷目的。
活塞式空压机
排量）就是气缸工作容积Vp-—活塞在一个行程中所扫过的容积。在P-V
图中吸气过程如图4.5-1所示。当活塞从下死点回行时，吸气阀K1关闭， 气体在气缸内被压缩。当压力升高到排出管中压力Pd（排出压力）时，
海油服股行字〔2013〕16号附件2：
活塞式空压机
活塞式空压机的工作原理 活塞式空压机的运行操作与 维护保养 活塞式空压机常见故障及解 决方法
活塞式空压机的工作原理
1. 理论工作循环
活塞式压缩机的结构和工作原理与往复泵颇为相似，但也有某些差别。
首先了解单级活塞式压缩机的理想工作循环。假定：（1）气缸没有余隙 容积，即活塞到达上死点时气体完全被排出气缸；（2）吸、排气过程没
12
活塞式空压机的工作原理
采用多级压缩与中间冷却的好处是： （1）降低排气温度，改善润滑条件； （2）提高输气系数； （3）节省压缩耗功； （4）减轻主要部件的受力。
13
活塞式空压机的工作原理
6. 活塞式空压机的基本结构
活塞式空压机的结构与往复泵有 许多相似的地方，但由于排送的工 作介质是空气，因而结构上也有其 特点。钻井平台使用的活塞式空气 压缩机有一级压缩、二级压缩和三 级压缩。一级压缩、二级压缩和三 级压缩分别应用在低压空气系统、 中压空气系统和高压空气系统中。 现结合CZ60/30型空压机（右图4-8）
排气阀K2打开，压缩过程结束，这时缸内气体体积被压缩至V2。在P-V
图上，压缩过程由1-2表示。排出阀开启后，缸内压力保持Pd不变，直 到活塞行至上死点，气体全部被挤出，排气过程结束。在P-V图上，排
(完整版)活塞式压缩机的受力分析
I I I II
因动力计算中规定使连杆产生拉伸应力的 力为正，反之为负故式中将负号去掉。
2
一阶往复惯性力
II msr 2 cos 为一阶往复惯
性力。其变化的周期等于曲轴转一周的时 间。
当 00 时，为最大值:
旋转的作用，故称为阻力矩。
自由力
至于PL 又可（ P / PL cos ）再分解
为一个侧向力 N 和活塞力 P 。 N
和十字头销上的 N 构成一个力矩 Nh'
(图2)；
活塞力 P Pg I 。
自由力
气体力和从固定件传来的气体力相互
抵后，主轴O点处只作用着惯性力 I 。
它和曲柄销中心B点处作用着的旋转惯 性力（离心力），这两个力无法在内部 平衡，都会传到机器外，故称自由力或 外力。
卧式机器设计支承的问提
卧式机器由于气缸轴线方向串联有机身、 中体、接筒以及级差式气缸等零件而使机器 过长，为支承其重量应设计成为不要限制其 轴向位移的支承。否则会使中体与机身连接 法兰处受力不均，甚至造成中体连接螺栓在 下半周者断裂事故。
惯性力、活塞力
2）、惯性力 I ，也是交变力。其 和气体力构成活塞力。即：P Pg I
旋转惯性力
旋转惯性力的作用方向始终沿着曲柄
半径指向外，而且规定使曲柄承受拉伸为
正值，受压缩为负值，故式中负号可不顾
及。
mr —旋转质量=曲轴的旋转质量+
（0.6－0.7）连杆质量。
第二节、压缩机中的作用力
一、压缩机运行时的作用力
①空负载运行中：曲柄连杆机构只产生惯 性力和摩擦力。
②满负载运行而突然在止点停车时，压缩 机中只有最大气体力作用在有关零件上。
