大工15秋《画法几何与机械制图》在线作业1
画法几何及机械制图考试试题(附答案)
画法几何及机械制图考试试卷（附答案）一、填空题1．比例的种类有、、。
2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。
3．正投影的基本性质包括、、。
4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。
5．．空间两直线的相对位置有、、、三种情况。
6．组合体相邻两体间表面的接合关系可分为、、、。
7．组合体的尺寸种类有、、。
8．．同原值比例；放大比例；缩小比例。
粗实线；细实线。
真实性；积聚性；类似性。
长对正；高平齐；宽相等。
平行；相交；交叉。
不平齐；平齐；相切；相交。
定形尺寸；定位尺寸；总体尺寸。
相等；相同；450。
全剖视图；半剖视图；局部剖视图。
剖切线的延长线上。
一组图形；完整的尺寸；技术要求；标题栏。
过赢配合；间隙配合；过渡配合。
公差带大小；公差带位置。
不剖。
比例。
细实线；点划线。
箭头；斜线。
中心投影法；平行投影法。
移出断面图；重合断面图。
粗实线。
粗实线；点划线；细实线；粗实线。
光滑；高。
标准公差等级；基本偏差。
基孔制；基轴制。
一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。
一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。
9．剖视图分为、、。
10．移出断面一般配置在。
11．一张完整的零件图应包括：、、、。
12．国家标准将配合分为、、。
13．公差带由和这两个要素组成。
14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。
15．图中图形与其实物相应要素的线性尺寸之比称为。
16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。
17．尺寸线终端可以有和两种形式。
18．．投影法分为和。
19．断面图分为和。
20．无论内、外螺纹，螺纹终止线均用绘制。
21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。
22．表面粗糙度越低，表面越，但加工成本也越。
大工23春《画法几何与机械制图》在线作业1-[学习资料]-答案
![大工23春《画法几何与机械制图》在线作业1-[学习资料]-答案](https://img.taocdn.com/s3/m/36b1b0f80408763231126edb6f1aff00bed5706d.png)
大工23春《画法几何与机械制图》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.图框在图纸上必须用（）画出。
A.[项]粗实线
B.[项]细实线
C.[项]虚线
D.[项]点画线
正确答案:A
2.在同一图样上允许选用（）种型式的字体。
A.[项]1
B.[项]2
C.[项]3
D.[项]4
正确答案:A
3.在较小的图中画细点画线或细双点画线有困难时，可用（）代替。
A.[项]粗实线
B.[项]细实线
C.[项]粗虚线
D.[项]细虚线
正确答案:B
4.画圆的中心线时,圆心应是( )的交点。
A.[项]长画
B.[项]短画
C.[项]长画、短画均可
D.[项]以上答案均不对
正确答案:A
5.细虚线直接在实线延长线上相接时,细虚线应( )。
A.[项]与粗实线相接
B.[项]留出空隙
C.[项]B选项均对
D.[项]B选项均不对
正确答案:B
6.尺寸界线用（）绘制。
A.[项]粗实线
B.[项]细实线
C.[项]虚线
D.[项]点画线
正确答案:B。
大工19秋《画法几何与机械制图》在线作业1参考答案
大工19秋《画法几何与机械制图》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.机件的真实大小应以图样中所标注的尺寸为依据，与图形的比例和绘图的准确度（）。
A.有关
B.无关
C.以上选项都对
D.以上选项都不对
答案:B
2.尺寸界线一般应与尺寸线垂直，必要时（）倾斜。
A.允许
B.以上选项都对
C.以上选项都不对
D.不允许
答案:A
3.标注线性尺寸时，尺寸线必须与所标注的线段（）。
A.平行
B.垂直
C.以上选项都对
D.以上选项都不对
答案:A
4.光滑连接就是平面几何中的（）。
A.相切
B.相交
C.以上选项都对
D.以上选项都不对
答案:A
5.投影法包括（）。
A.平行投影法
B.以上选项都对。

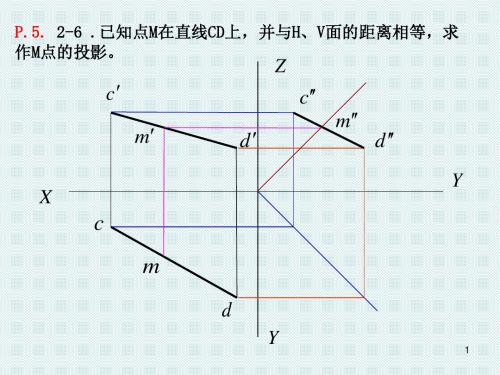

画法几何与机械制图习题选解
Z
c m
X
c d
m
d
Y
c m
d
Y
1
P.6. 2-12 作与已知直线AB、CD平行且相距为15的直线MN,并 使MN的实长为20，点M距W面30，点N在点M之右（任求一解）。
c m a
X
d n
b
a (b )
f
a
e
b
k
f
c
P.12. 2-36 求直线EF与ABC的交点K，并判别可见性。
a
e
a
f
k
b
e k f
c
c
b
a e b
k
f
c
P.13. 2-33 求两平面的交线MN，并判别可见性。
a
d
m
f
c
n
b
d
e
m
b
f
n
a
e c
24
P.13. 2-35 求两平面的交线MN，并判别可见性。
b
2
c
a k d
e
f g
m
f
b
2
d
g
c
a
e
k
m
20
P.11. 2-32 △ABC平行于直线DE和FG，补全△ABC的 水平投影。
d
g
b
f
1
e
a
d
g
c
b
e
1
f
a
c
P.12. 2-36 求直线EF与ABC的交点K，并判别可见性。 e
e
c
《画法几何及机械制图习题集》参考答案
模型
模型
模型
答案 目录 上页 下页 退出
51
模型
模型
模型
模型
答案 目录 上页 下页 退出
52
模型
模型
答案 目录 上页 下页 退出
53
模型
模型
模型
答案 目录 上页 下页 退出
54
模型 答案 目录 上页 下页 退出
55
答案 目录 上页 下页 退出
56
答案 目录 上页 下页 退出
57
模型 答案 目录 上页 下页 退出
目录
第七章
55 56 57 58 59 60 61
目录
第八章
62 63 64 65 66 67 68 69 70 71 72 73 74 75
目录
第九章
76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96
目录
1
答案 目录 上页 下页 退出
43
模型
模型
答案 目录 上页 下页 退出
44
模型 答案 目录 上页 下页 退出
45
模型 答案 目录 上页 下页 退出
46
模型
模型
模型
答案 目录 上页 下页 退出
47
模型 答案 目录 上页 下页 退出
48
模型 答案 目录 上页 下页 退出
49
模型
模型
答案 目录 上页 下页 退出
50
模型
高等学校教材
《画法几何及机械制图习题集》 参考答案
李立慧 覃群 主编
目录
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章
大工21春《画法几何与机械制图》在线作业1【标准答案】
大工21春《画法几何与机械制图》在线作业1试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.平面图形中的已知线段是（）。
A.具备一个尺寸的线段B.具备两个尺寸的线段C.具备三个尺寸的线段D.具备四个尺寸的线段答案:C2.平面图形中的连接线段是（）。
A.具备一个尺寸的线段B.具备两个尺寸的线段C.具备三个尺寸的线段D.具备四个尺寸的线段答案:A3.确定平面图形上的线段或线框间相对位置的尺寸为( )。
A.定形尺寸B.定位尺寸C.定向尺寸D.定面尺寸答案:B4.确定平面图形上各线段形状大小的尺寸为( )。
A.定形尺寸B.定位尺寸C.定向尺寸D.定面尺寸答案:A5.形体的三视图( )右视图。
A.包括B.不包括C.有时包括，有时不包括D.以上都不对答案:B6.积聚性（）平行投影法的投影特性。
A.属于B.不属于C.有时属于，有时不属于D.以上都不对答案:A7.形体的2个投影,( )反映唯一的空间形状。
A.能B.不能C.以上选项都对D.以上选项都不对答案:B8.俯视图在主视图的( )。
A.正上方B.正下方C.正左方D.正右方答案:B9.( )是指用以截切物体的平面。
A.截平面B.截断面C.相贯面D.相交面答案:A10.平面立体的截交线的每条边都是（）与棱面的交线。
A.截平面B.截断面C.相贯面D.相交面答案:A二、判断题 (共 10 道试题,共 50 分)11.平面图形中的中间线段是具备两个尺寸的线段。
答案:正确12.平面图形的作图顺序:先画出基准线和定位线;接着依次画出已知线段、中间线段、连接线段。
答案:正确13.机件的每一尺寸,在图样中一般多次标注。
答案:错误14.尺寸线用细实线绘制。
答案:正确15.基本图纸幅面有四种代号:A1、A2、A3、A4。
答案:错误16.在平面图形中,所有尺寸所起的作用均为定形。
答案:错误17.根据平面图形中所标注的尺寸及线段连接关系,图形中线段可分为已知线段、中间线段、连接线段、末端线段。
大工18秋《画法几何与机械制图》在线作业1(满分题)
------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 平面图形中的已知线段是( )。
A: 具备一个尺寸的线段B: 具备两个尺寸的线段C: 具备三个尺寸的线段D: 具备四个尺寸的线段正确答案:(单选题) 2: 平面图形中的连接线段是( )。
A: 具备一个尺寸的线段B: 具备两个尺寸的线段C: 具备三个尺寸的线段D: 具备四个尺寸的线段正确答案:(单选题) 3: 确定平面图形上的线段或线框间相对位置的尺寸为( )。
A: 定形尺寸B: 定位尺寸C: 定向尺寸D: 定面尺寸正确答案:(单选题) 4: 确定平面图形上各线段形状大小的尺寸为( )。
A: 定形尺寸B: 定位尺寸C: 定向尺寸D: 定面尺寸正确答案:(单选题) 5: 形体的三视图( )右视图。
A: 包括B: 不包括C: 有时包括，有时不包括D: 以上都不对正确答案:(单选题) 6: 积聚性( )平行投影法的投影特性。
A: 属于B: 不属于C: 有时属于，有时不属于D: 以上都不对正确答案:(单选题) 7: 形体的2个投影,( )反映唯一的空间形状。
A: 能B: 不能C: 以上选项都对D: 以上选项都不对正确答案:(单选题) 8: 俯视图在主视图的( )。
------------------------------------------------------------------------------------------------------------------------------ A: 正上方B: 正下方C: 正左方D: 正右方正确答案:(单选题) 9: ( )是指用以截切物体的平面。
A: 截平面B: 截断面C: 相贯面D: 相交面正确答案:(单选题) 10: 平面立体的截交线的每条边都是( )与棱面的交线。
东大15秋学期《工程制图Ⅰ》在线作业2 100分答案
东大15 秋学期《工程制图Ⅰ》在线作业 2
一,单选题
1. 平面截切平面立体表面其断面一定是（）。
A. 平面多边形
B. 曲面
C. 三角形
D. 四边形?
正确答案：A
2. 三投影面体系中的三个投影面是（）。
A. 互相垂直的
B. 互相平行的
C. 互相倾斜的
D. 既不平行也不垂直?
正确答案：A
3. 螺栓连接的组成有：
A. 两个被连接件、螺栓、螺母和垫圈
B. 两个被连接件、螺柱、螺母和垫圈
C. 两个被连接件、螺钉和垫圈
D. 两个被连接件、螺钉、螺母和垫圈?
正确答案：A
4. 零件图上铸造圆角的半径
A. 可在技术要求中统一注写。
B. 不可在技术要求中统一注写。
C. 每个都应单独标注。
D. 根本就不用标注。
?
正确答案：A
5. 两回转体表面相交所产生的交线形状，在特殊情况下是（）或（）。
A. 直线、平面曲线
B. 圆、直线
C. 椭圆、直线
D. 直线、椭圆?
正确答案：A。
画法几何及机械制图习题集
普通高等教育“十一五”国家级规划教材画法几何及机械制图习题
参考答案
东北大学
工程图学教学与研究中心
习题集总目录
第一章投影和视图
第二章点、直线和平面的投影
第三章直线与平面、平面与平面的相对位置第四章投影变换
第五章立体的投影
第六章立体表面的交线
第七章制图基本知识与技能
第八章组合体的构形与表达
下一页
第九章看组合体的投影图
第十章机件的表达方法第十一章连接件
第十二章常用件
第十三章零件图
第十四章装配图（装配动画）退出第十五章展开图与焊接件图第十六章计算机绘图基础第十七章三维实体造型基础前一页。
大工15春《画法几何与机械制图》大作业及要求答案
网络教育学院《画法几何与机械制图》课程设计
题目：题目四
学习中心：奥鹏远程教育xxx学习中心
层次：高起专
专业：机械制造与自动化
年级： 2013年春季
学号： 1xxxxxxxxx5
学生： xxxx
辅导教师：
完成日期： 2015年 x月 x日
大工15春《画法几何与机械制图》课程设计
题目四：
画出下面零件的三视图，该零件为对称体。
总则：不限制绘图方法。
（1）可以使用CAD绘制，然后截图提交。
（2）可以手工绘制，然后拍照截图提交。
（3）可以用其他方法绘制，然后截图提交。
要求：
（1）投影方向的确定：要求以垂直于A面的方向进行投影，得到主视图。
（2）不可见轮廓线要求用虚线表示出来。
（3）不用标注尺寸。
具体尺寸没有要求，可自行量取，但
要按照图示比例进行绘制。
（4）提交一份word文档，里面包括上图所示零件的三视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大工15秋《画法几何与机械制图》在线作业1
一、单选题（共 5 道试题，共 25 分。）
1.尺寸线用（ ）绘制。
A. 粗实线
B. 细实线
C. 粗点画线
D. 细点画线
正确答案：B
2.平面图形中的中间线段是（ ）。
A. 具备一个尺寸的线段
B. 具备两个尺寸的线段
C. 具备三个尺寸的线段
D. 具备四个尺寸的线段
正确答案：B
3.平面图形的作图顺序：先画出基准线和定位线；接着依次画出（
）。
A. 已知线段、中间线段、连接线段
B. 已知线段、连接线段、中间线段
C. 连接线段、已知线段、中间线段
D. 连接线段、中间线段、已知线段
正确答案：A
4.机件的每一尺寸，在图样中一般（ ）。
A. 只标注一次
B. 标注两次
C. 标注三次
D. 标注多次
正确答案：A
5.形体的三视图不包括（ ）。
A. 主视图
B. 俯视图
C. 左视图
D. 右视图
正确答案：D
二、多选题（共 5 道试题，共 25 分。）
1.以下哪些属于基本图纸幅面的代号（ ）。
A. 0
B. 1
C. 2
D. 3
正确答案：ABCD
2.根据平面图形中所标注的尺寸及线段连接关系，图形中线段可分
为（）。
A. 已知线段
B. 中间线段
C. 连接线段
D. 末端线段
正确答案：ABC
3.尺寸可分为（ ）。
A. 定形尺寸
B. 定位尺寸
C. 定向尺寸
D. 定面尺寸
正确答案：AB
4.以下哪些属于平行投影法的投影特性（ ）。
A. 类似性
B. 实形性
C. 积聚性
D. 平行性
正确答案：ABCD
5.组合体的构成方法有（ ）。
A. 叠加
B. 挖切
C. 求交
D. 求导
正确答案：ABC
三、判断题（共 10 道试题，共 50 分。）
1.一个平面图形至少有三个基准。
A. 错误
B. 正确
正确答案：A
2.画圆的中心线时，圆心应是长画的交点。
A. 错误
B. 正确
正确答案：B
3.形体的两个投影，就能反映唯一的空间形状。
A. 错误
B. 正确
正确答案：A
4.细虚线直接在实线延长线上相接时，细虚线应留出空隙。
A. 错误
. 正确
B正确答案：B
5.细虚线、细点画线、细双点画线与其他图线相交时，应交于画或
长画处。
A. 错误
B. 正确
正确答案：B
6.图框在图纸上必须用粗实线画出。
A. 错误
B. 正确
正确答案：B
7.在同一图样上允许选用几种不同型式的字体。
A. 错误
B. 正确
正确答案：A
8.尺寸界线用粗实线绘制。
A. 错误
B. 正确
正确答案：A
9.俯视图在主视图的正下方，左视图在主视图的正右方。
A. 错误
B. 正确
正确答案：B
10.标注线性尺寸时，尺寸线必须与所标注的线段平行。
A. 错误
B. 正确
正确答案：B
