一种数字信道化接收机参数编码方法

一种数字信道化接收机参数编码方法

【摘要】研究了一种基于多波束比幅测角的数字信道化接收机参数编码方法。描述了数字信道化接收机的参数编码流程;详细论述编码过程中的几个关键问题,特别是通道间幅度测量同步和脉冲到达角(DOA)测量方法。运用该参数编码方法的数字信道化接收机的脉冲描述字(PDW)编码与典型接收机的一致。该方法已成功应用于ESM系统的侦察接收机中。

【关键词】数字信道化接收机;参数编码;幅度同步;比幅测角

1.引言

在现代电子战(EW)数字化接收机的设计中,信道化处理是最重要的环节之一,目前也被认为是用现代技术实现宽带数字化的主要途径[1]。为了求出输入信号的传统的脉冲描述字(PDW)的五大参数,必须对信道化后的输出进一步处理,也就是对参数编码方法进行设计。参数编码是EW接收机中比较复杂的部分,对参数编码方法的研究也很多。但国内外很少有相关文献的报道,即使取得了一些成果也较少公开发表,这主要是由于参数编码方法缺乏一个可以广泛接受的评估标准。因此,数字信道化接收机设计的难点通常认为在于信道化后续的参数编码方法的设计。文中对参数编码方法中几个关键问题进行了论述。

2.数字信道化接收机简介

数字信道化接收机原理框图如图1所示,一共有4个接收通道:3个定向通道和1个全向通道。每个通道的模拟前端输出模拟中频信号,经过高速宽带ADC采样转换成高速数字信号。所有通道的数字信道化处理模块将ADC输出的数字信号分析成多个子信道的复信号输出。

除定向通道2外,其他3个通道的数字信道化输出信号经过幅度测量模块得到幅度参数。“参数编码模块”(图中虚线框所示)在定向通道2的数字信道化输出信号进入后,对信号进行时域参数测量和角度测量。其中,角度测量是通过比幅测向实现的。因此,在进行角度测量之前,定向通道2向其他3个通道发送通道间幅度同步信号,随后这3个通道相继将各自的经过同步的幅度测量值回送给定向通道2用于测角。最后,对测得的参数进行脉冲描述字(PDW)编码,形成完整的PDW输出。

3.参数编码

3.1 参数编码流程

传统的脉冲描述字(PDW)的五大参数包括:脉冲宽度(PW)、脉冲频率(RF)、脉冲幅度(PA)、脉冲到达时间(TOA)及脉冲到达角(DOA)[2]。在此的参数编码对象即为这五大参数。参数编码流程主要包括:幅频参数测量

(Cordic测幅相,相位差分法测频),时域参数测量,角度测量(通道间幅度同步,4波束比幅测角),PDW编码输出[3]。

幅频参数测量是指信号幅度和频率的测量。codic算法和相位差分法的组合方法来实现瞬时测频和幅度是比较经典的方法。该方法的优点易于在可编程器件中实现,能够实时实现幅度和频率的测量,同时还能保证有较高的参数测量精度。时域参数测量包括测量脉冲宽度和脉冲到达时间(TOA)。常见的时域参数测量方法是计数法,在此就不再赘述。角度测量方法比较常见的是多波束比幅测角法和相位干涉仪测角法。多波束比幅测角法的算法简单、工程实现较容易,在测角精度要求不是特别高的情况得到广泛应用。本设计中就采用该方法。多波束比幅测角是通过比较多个波束同时收到的同一脉冲信号的幅度关系,计算得到脉冲信号到达角。该方法中两个关键技术是通道间幅度测量同步和比幅测角,它们直接影响测角精度。

3.2 通道间幅度测量同步

定向通道2需要回读其他3个通道的幅度测量值与自身测得的幅度一起才能进行比幅测角。为了保证比幅测角的精度,要求4个通道尽量是取同一个脉冲内的同一时刻点的幅度值作为该脉冲的幅度测量值,也就是通道间幅度测量同步。

通道间幅度测量同步是以其中一个通道的检测与测量为主,其他通道作为辅助检测通道根据该通道的检测时刻去测量参数。选中间通道作为主通道,其他3个通道作为辅助通道配合主通道测量即可。

(1)获取信道号

定向通道2必须知道当前信号所处的信道号。

幅度测量是在前一级数字信道化的子信道内完成的,因此幅度同步要同步到子信道一级。定向通道2完成各个子信道的幅度测量后,随即进行过门限检测,获得有信号输出的子信道的信道号。

(2)同步传输

定向通道2将获取的信道号同步发送给其他3个通道。这3个通道在收到同步信道号后,计算同步传输信道号的延迟时间,随后按照信道号和延迟时间去取相应子信道对应时刻的幅度测量值,最终将幅度测量值同步发送回定向通道2。

(3)回读幅度后处理

经过同步回读的各通道的幅度测量值首先需要与定向通道2的幅度测量值对齐,随后必须保证对所有4个通道的幅度测量值的处理完全相同。

经过上述处理后,可实现4个通道的幅度测量值同步。

3.3 多波束比幅测角

(1)比幅测角基本原理

在本系统中采用的是比幅测向。模拟前端一共有4个天线,3个定向天线和一个全向天线,其中3个定向天线的波束方向特性相同,可进行360度电扫。三个定向天线波束在-3dB位置重叠。全向天线波束均匀覆盖360度。它们的波束指向如图2所示:

图2 天线波束指向示意图

当目标位于3个定向天线波束内时,可根据相互之间的幅度大小关系计算得到目标位于3个波束内的角度位置。当目标位于3个定向天线波束外时,则可根据全向天线波束与3个定向天线波束收到的目标信号的幅度大小关系判断出目标位于定向天线波束外,进而不对目标测角。

(2)三波束比幅测向算法

传统的两波束比幅测角算法如下:

设各天线增益相同,其3dB波束宽度均为,波束顶点位置为。假设信号入射的方位角处于第m个天线轴线附近,由于天线的方向图在偏离轴线±的角度范围内通常可以认为是高斯型,因此第m个天线接收信号幅度为:

合集下载

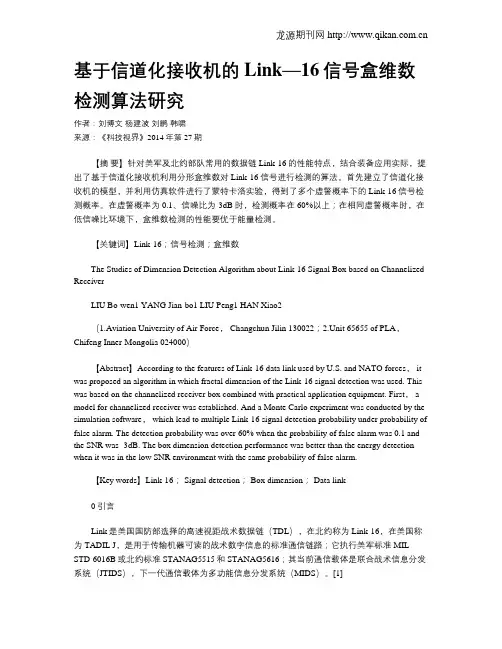

基于信道化接收机的Link—16信号盒维数检测算法研究

基于信道化接收机的Link—16信号盒维数检测算法研究

龙源期刊网

基于信道化接收机的Link—16信号盒维数检测算法研究

作者:刘博文 杨建波 刘鹏 韩啸

来源:《科技视界》2014年第27期

【摘 要】针对美军及北约部队常用的数据链Link-16的性能特点,结合装备应用实际,提出了基于信道化接收机利用分形盒维数对Link-16信号进行检测的算法。首先建立了信道化接收机的模型,并利用仿真软件进行了蒙特卡洛实验,得到了多个虚警概率下的Link-16信号检测概率。在虚警概率为0.1、信噪比为-3dB时,检测概率在60%以上;在相同虚警概率时,在低信噪比环境下,盒维数检测的性能要优于能量检测。

【关键词】Link-16;信号检测;盒维数

The Studies of Dimension Detection Algorithm about Link-16 Signal Box based on Channelized

Receiver

LIU Bo-wen1 YANG Jian-bo1 LIU Peng1 HAN Xiao2

(1.Aviation University of Air Force, Changchun Jilin 130022;2.Unit 65655 of PLA,

Chifeng Inner-Mongolia 024000)

【Abstract】According to the features of Link-16 data link used by U.S. and NATO forces, it

was proposed an algorithm in which fractal dimension of the Link-16 signal detection was used. This

was based on the channelized receiver box combined with practical application equipment. First, a

变采样多相滤波器组信道化接收机的实现

变采样多相滤波器组信道化接收机的实现

变采样多相滤波器组信道化接收机的实现

唐尧;李波;左晓亚;杨懋;闫中江

【摘 要】针对多相滤波器组信道化接收机的通道采样率在数值上等于通道带宽,因此无法兼顾最优信道带宽和最优采样率的问题,提出一种基于嵌入式变采样多相滤波器组的信道化接收机.该信道化接收机根据要求的变采样率改变数据的输入速率,并依据数学推导对原有系统的结构进行变形,可有效解决多相滤波器组通道采样率和通道带宽的耦合问题,从而实现嵌入式变采样的目的.本接收机设计方法在兼顾系统最优采样和最小信道带宽要求的前提下,能有效避免频道浪费或复杂的插值算法.仿真结果表明,该接收机在不增加计算量的基础上能有效改变采样率,提高系统实时处理能力.

【期刊名称】《雷达科学与技术》

【年(卷),期】2018(016)002

【总页数】7页(P226-232)

【关键词】多相滤波器;信道化接收机;嵌入式变采样;软件定义无线电

【作 者】唐尧;李波;左晓亚;杨懋;闫中江

【作者单位】西北工业大学电子信息学院,陕西西安710129;西安电子工程研究所,陕西西安710100;西北工业大学电子信息学院,陕西西安710129;西北工业大学电子信息学院,陕西西安710129;西北工业大学电子信息学院,陕西西安710129;西北工业大学电子信息学院,陕西西安710129

【正文语种】中 文 【中图分类】TN713;TN957

0 引言

军用通信及电子战设备在使用过程中,为了感知全局信息往往需要侦听并解调多个频道上的信号,这要求接收机具有多信道的处理能力。

多信道接收机的主要难题是需要对整个频段进行搜索监听,以确定在哪个信道上出现信号。如果按常规的超外差接收机设计,采取逐信道移频滤波的方式进行监听,往往会遗漏或丢失部分信道上的信号,即无法进行全概率信号截获[1]。

在通信、雷达及电子对抗领域利用软件无线电手段对数字域信号处理流程进行变形,可以获得基于多相滤波器组的信道化接收机[2-3]。该接收机能有效将数据流由串行处理转化为N通道的降采样并行处理[4-5],但其缺陷是信道带宽和降采样后的采样率在数值上相等,这不利于后续的时间同步处理[6]。

容差判决和参数估计结合解决信道化接收机跨信道问题

容差判决和参数估计结合解决信道化接收机跨信道问题

容差判决和参数估计结合解决信道化接收机跨信道问题

王阳;徐忠伟;程嗣怡

【摘 要】大带宽信号通过信道化接收机后会在多个信道内产生输出,出现跨信道问题.如何快速有效地解决跨信道问题具有十分重要的意义.文章分析了相邻信道输出信号间的时间关联关系,提出了判断多信道输出信号是否来自同一辐射源的判定准则,以及一种可靠的信号时间参数估计方法,能够简便有效地解决跨信道问题.仿真结果显示:在接收机系统参数固定的情况下,能够有效地进行辐射源的同一性判定,当信噪比大于-3 dB时,参数估计算法具有较高的精度,其中脉冲幅度的相对误差不超过7%.

【期刊名称】《空军工程大学学报(自然科学版)》

【年(卷),期】2015(016)002

【总页数】6页(P61-66)

【关键词】信道化接收机;跨信道问题;时间关联关系;参数估计

【作 者】王阳;徐忠伟;程嗣怡

【作者单位】空军工程大学航空航天工程学院,西安,710038;空军工程大学航空航天工程学院,西安,710038;空军工程大学航空航天工程学院,西安,710038

【正文语种】中 文

【中图分类】TN97;V243

在雷达侦察系统中,信道化接收机因为具有宽输入带宽、高频率分辨力、大动态范围、多信号并行处理能力以及对大量信息的实时处理能力,从而在电子侦察领域有着广泛的应用[1]。由于接收机接收到的都是非合作信号,接收信号带宽很可能大于单个信道的带宽,造成单信号输入多信道输出的现象,形成跨信道问题[2-3],各个信道输出信号均失真,这将使我们对信号的数量和参数产生误判,造成对辐射源的测量不真实。

如何处理跨信道问题,是研究信道化接收机的关键,目前较常见的有2种方法,一是进行多次信道划分,通过多级处理,使宽带信号最终在一个信道内输出,如两级信道化法[4],可以减小运算量和硬件实现的规模,但该方法并不能真正解决跨信道问题,只是减小了信号跨信道的概率[5];二是从信号重构[6]的角度出发,利用多信道输出恢复出原始信号,如动态滤波器法[7],该方法能够较好解决跨信道问题,但是增加了计算量和结构复杂度,且必须对输出信号是否来自同一辐射源进行判定,而这方面的相关文献还比较少。

一种基于多相滤波结构的雷达信号检测技术

一种基于多相滤波结构的雷达信号检测技术

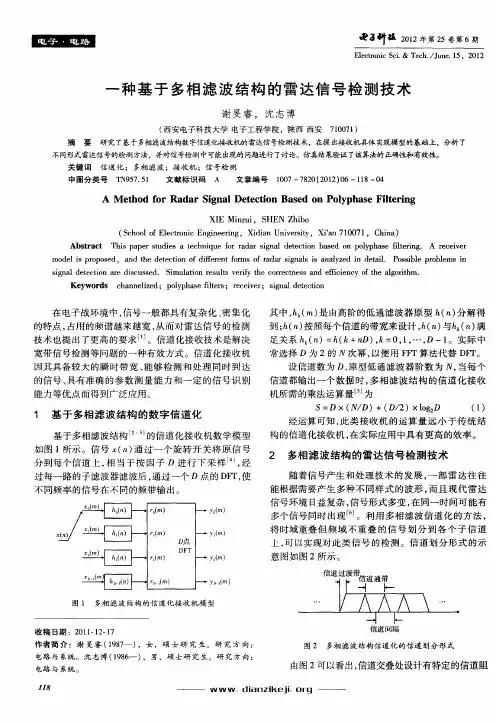

1鑫a叶技2012年第25卷第6期 Electronic Sci.&Tech./June.15.2012 一种基于多相滤波结构的雷达信号检测技术 谢曼睿,沈志博 (西安电子科技大学电子工程学院,陕西西安710071) 摘 要研究了基于多相滤波结构数字信道化接收机的雷达信号检测技术,在提出接收机具体实现模型的基础上,分析了 不同形式雷达信号的检测方法,并对信号检测中可能出现的问题进行了讨论。仿真结果验证了该算法的正确性和有翅l生。 关键词信道化;多相滤波;接收机;信号检测 中图分类号TN957.51 文献标识码A 文章编号1007—7820(2012)06—118—04 A Method for Radar Signal Detection Based on Polyphase Filtering XIE Minrui.SHEN Zhibo (School of Electronic Engineering,Xidian University,Xi’an 7 1007 1,China) Abstract This paper studies a technique for radar signal detection based on polyphase filtering.A receiver model is proposed,and the detection of different forms of radar signals is analyzed in detail.Possible problems in signal detection are discussed.Simulation results verify the correctness and efficiency of the algorithm. Keywords channelized;polyphase filters;receiver;signal detection 在电子战环境中,信号一般都具有复杂化、密集化 的特点,占用的频谱越来越宽,从而对雷达信号的检测 技术也提出了更高的要求 J。信道化接收技术是解决 宽带信号检测等问题的一种有效方式。信道化接收机 因其具备较大的瞬时带宽、能够检测和处理同时到达 的信号、具有准确的参数测量能力和一定的信号识别 能力等优点而得到广泛应用。 1 基于多相滤波结构的数字信道化 基于多相滤波结构 的信道化接收机数学模型 如图1所示。信号 (n)通过一个旋转开关将原信号 分到每个信道上,相当于按因子D进行下采样 ,经 过每一路的子滤波器滤波后,通过一个D点的DFT,使 不同频率的信号在不同的频带输出。 r。(m) rIfm1 D点 DFT r^m) ro Ifm1 ),。(m) y.(m) y (m) Y。1 m) 图1 多相滤波结构的信道化接收机模型 其中,h (m)是由高阶的低通滤波器原型h(n)分解得 到; ( )按照每个信道的带宽来设计, (n)与h (n)满 足关系h (n)=h(k+nO),k=0,1,…,D一1。实际中 常选择D为2的Ⅳ次幂,以便用FFr算法代替DFT。 设信道数为D,原型低通滤波器阶数为Ⅳ,当每个 信道都输出一个数据时,多相滤波结构的信道化接收 机所需的乘法运算量 为 S=D X(N/D)+(D/2)×log2D (1) 经运算可知,此类接收机的运算量远小于传统结 构的信道化接收机,在实际应用中具有更高的效率。 2 多相滤波结构的雷达信号检测技术 随着信号产生和处理技术的发展,一部雷达往往 能根据需要产生多种不同样式的波形,而且现代雷达 信号环境日益复杂,信号形式多变,在同一时间可能有 多个信号同时出现 J。利用多相滤波信道化的方法, 将时域重叠但频域不重叠的信号划分到各个子信道 上,可以实现对此类信号的检测。信道划分形式的示 意图如图2所示。 收稿日期:2011—12.17 信道间隔 作者简介:谢昊睿(1987一),女,硕士研究生。研究方向: 图2多相滤波结构信道化的信道划分形式 电路与系统。沈志博(1986一),男,硕士研究生。研究方向: . . 电路与系统。 由图2可以看出,信道交叠处设计有特定的信道阻 118——WWW.dii ̄nzikeji.Ol g——
