电学专题复习3：电压表测量对象的判断
专题复习三：《电压表测量对象的判断》教学设计
课题 电压表测量对象的判断 学科 物理 课型 复习
来源 人教版九年级物理第十六章第1节 节次 授课日期
教师 授课对象 九年级学生
目标确立依据 新课标要求 3.4.3会使用电流表和电压表。
3.4.4会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中采用简单串联电路或并联电路的实例。探究并了解串联电路和并联电路中电流、电压的特点。
教材分析 在初中物理电路分析中，精准判断电压表测量对象极其重要。无论是在电路分析还是在电路计算中，判断完电路的连接方式之后，首先都要判断电流表和电压表的测量对象，然后才能根据串并联电路中的电流、电压和电阻的规律进行分析，或者根据根据欧姆定律进行计算。同样在鼓掌电路分析中，也会根据电流表的有无示数来进行分析。在历年的中考当中，第一个计算题就是考查对电路的分析和计算，因此，熟练掌握电压表在电路中的测量对象，对于学好电学部分的内容至关重要，也是保证学社过在中考当中取得高分的重要一个环节，更是提升学生学习兴趣不可多得的好的教学内容。
学情分析 本节内容在上新课的时候重点是要求学生懂得如何使用电压表，强调在使用过程中的注意事项等等，由于本节内容是电学的开始部分，学生对电学的知识掌握的比较少，因此在上新课的时候往往电路中不会有电压表电阻等电学原件，其测量对象讲的也比较浅显。在复习过程中，学生已经系统地学习了电学的相关知识，但由于在学习的过程中，是将知识点一个一个的分解开来给学生讲解的，在遇到综合性较强的电路分析和计算中，学生不能很好地将知识点串连起来，形成一个完整的知识体系解决实际问题。也有的学生可能在当初新课学习的过程中由于各种原因导致其掌握的比较浅显，不能和其他知识有效地贯通在一起，或者是在学习后面的知识时对前面的学习内容产生一定的干扰，导致对前面学习的知识和理解程度不能产生正确的认知，从而觉得电学难，影响到自己的进一步深入探究和学习等。
判断电压表的测量对象
百度文库
- 让每个人平等地提升自我
- 1 - 判断电压表的测量对象
如图1所示，电压表测出的是（ ）
两端的电压 两端的电压 C.电源电压 D.无法确定
这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法：滑移法、去源法和节点法。
滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），移线的条件是：只有是导线或百度文库 - 让每个人平等地提升自我
- 2 - 相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。看电压表是与哪部分并联，从而确定测量对象。
去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
节点法：找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。
下面我们分别用这三种方法来分析上面的问题。
滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；百度文库
- 让每个人平等地提升自我
- 3 - 电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并联接在a、c两点间，测的是R1两端的电压。
去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。
作为练习，请同学们用上述三种方法分析图3中各电压表的测量对象，并将分析的结论相互交流一下。
2020年中考物理复习之电学重难点 专题03 电流表和电压表的使用和测量对象的识别(解析版)

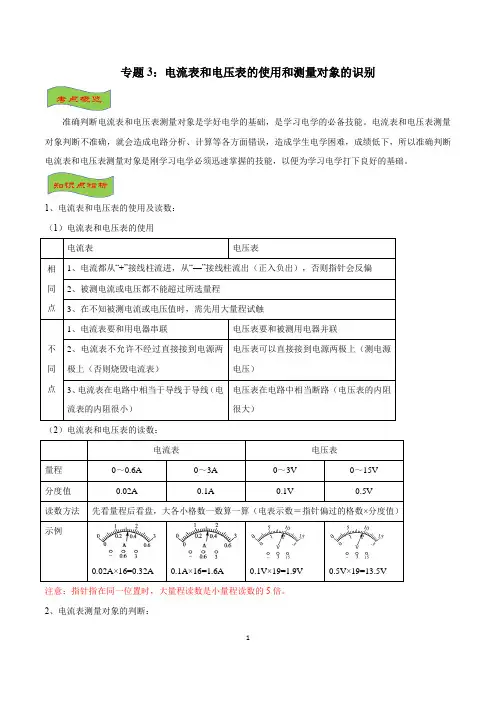

1 专题3：电流表和电压表的使用和测量对象的识别
准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
1、电流表和电压表的使用及读数：
（1）电流表和电压表的使用
电流表 电压表
相同点 1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏
2、被测电流或电压都不能超过所选量程
3、在不知被测电流或电压值时，需先用大量程试触
不同点 1、电流表要和用电器串联 电压表要和被测用电器并联
2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表） 电压表可以直接接到电源两极上（测电源电压）
3、电流表在电路中相当于导线于导线（电流表的内阻很小） 电压表在电路中相当断路（电压表的内阻很大）
（2）电流表和电压表的读数：
电流表 电压表
量程 0～0.6A 0～3A 0～3V 0～15V
分度值 0.02A 0.1A 0.1V 0.5V
读数方法 先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）
示例
0.02A×16=0.32A
0.1A×16=1.6A
0.1V×19=1.9V
0.5V×19=13.5V
注意：指针指在同一位置时，大量程读数是小量程读数的5倍。
2、电流表测量对象的判断：
2 电路 测量对象
串联电路 电路图
和实物图 测电路中的电流，也是通过每个电路元件的电流，即与谁串联就测通过谁的电流
并联电路 电路图 电流表在支路上测支路电流
电流表在干路上测电路总电流
实物图 电流表从正接线柱分开测支路电流，从负接线柱分开测干路电流
电流汇合到电流表的正接线柱测干路电流，汇合到负接线柱测支路电流
注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。
判断电流表电压表的测量对象
百度文库-让每个人平等地提升自我
1
怎样判断电流表的测量对象
在复杂的电路小.不易判断电流表的测量对象’这甲教你一招：将电流表断开，分析哪 些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流.
1.断开电流表，用电器因断路不能工作
例1如图I,试判断电流表』八禺分別测量珈牝灯泡的电流。
分折 当断开A）时,口斷路,故為测的是L$的电流•
曲
当断开他时,S【0均断路，故血测的是S并联的总电流.
当断开Ai时，LP k.打全都断跻，故街测的是L“ J三灯并联的总电流。
图I
2.断开电流表，用电器因短路不能工作 百度文库-让每个人平等地提升自我
2
例2如国2所示的电路，与咲闭合时*电流表介 仏•血的示数分别为12.4.064
— J
和0.9A,则通过灯厶.L 厶的电流分別为多少?
分析 首先刊断MS q 厶二个刘旳是并联的，再依次断开各电流表刊断苴所测电
流Q
当断开Ai时，三灯断路，故A】测的是三灯并联的总电流。
当断开池时，如图3, s a被短路,故他测的是s a两灯并联的电流・百度文库-让每个人平等地提升自我
3
XX
当断开人时,如图4, — S被短路,故街测的是S 5两灯并联的电流，
所以厶 +/2+I3^L2A
厶 +/2 =0.6A, 12 + 厶=
解得厶=0" 7. =0.3/4, l3 = 0.6A
百度文库-让每个人平等地提升自我
4 \
练习
L如图5,三只电流表的读数分别为人、1“ （这三个电流的人小关系为（
）
\ 图4 5
/4
Pf]5
Z如图6所示，流过灯泡Li的电流为S 流过灯泡S的电流为&电流表的读数为I. 则三个电流的关系是( )
C* ly — 1^9 厶=0
D. /( = J29 I、— 0
百度文库---让每个人 地提升自我
答案：L (C)。 2. (C) = 图6 百度文库-让每个人平等地提升自我
6
让我们先看一个题目：如图1所示，电压表测出的是（）
电压表怎么看测哪个的电压
电压表怎么看测哪个的电压
电压表分为直流电压表和交流电压表。直流类型主要采用磁电系电表和静电系电表的测量机构。交流类型主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。
1、去源法
所谓的去源法，简单说法就是用手捂住电源，主要看电压表与哪部分构成闭合回路，就可以清晰看出电压表测的是哪部分电路的电压了。
2、滑线法
电压表的两端沿着连接的导线滑动到耗电元件或电源的两端（可以跨越组件：开关、电流表）。不要交叉组件：电源、电器、电压表。）滑动以查看电压表测得的电压是否为电源电压。
3、短路法
假设导线连接到此位置，则电压表被拆下。如果此时某些耗电元件或电源短路，则这些耗电元件或电源是电压表的测量对象。
如何判断电压表的测量对象
word格式-可编辑-感谢下载支持
怎样判断电压表的测量对象

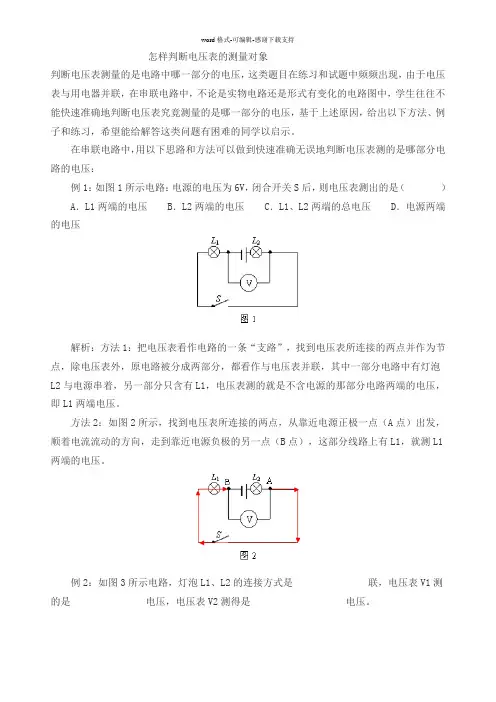

判断电压表测量的是电路中哪一部分的电压，这类题目在练习和试题中频频出现，由于电压表与用电器并联，在串联电路中，不论是实物电路还是形式有变化的电路图中，学生往往不能快速准确地判断电压表究竟测量的是哪一部分的电压，基于上述原因，给出以下方法、例子和练习，希望能给解答这类问题有困难的同学以启示。
在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：
例1：如图1所示电路：电源的电压为6V，闭合开关S后，则电压表测出的是（ ）
A．L1两端的电压 B．L2两端的电压 C．L1、L2两端的总电压 D．电源两端的电压
解析：方法1：把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为节点，除电压表外，原电路被分成两部分，都看作与电压表并联，其中一部分电路中有灯泡L2与电源串着，另一部分只含有L1，电压表测的就是不含电源的那部分电路两端的电压，即L1两端电压。
方法2：如图2所示，找到电压表所连接的两点，从靠近电源正极一点（A点）出发，顺着电流流动的方向，走到靠近电源负极的另一点（B点），这部分线路上有L1，就测L1两端的电压。
例2：如图3所示电路，灯泡L1、L2的连接方式是 联，电压表V1测的是 电压，电压表V2测得是 电压。 word格式-可编辑-感谢下载支持
解析：判断电路时，将电压表看做断路，从电路中直接去掉，可知灯泡L1和L2是串联的，电压表V1与灯泡L2并联，测L2两端电压，电压表V2与灯泡L1并联，测L1两端电压。
电流表和电压表(教师版)
电流表和电压表
1、电流表和电压表的使用；
2、电路中电流表和电压表的判别；
3、串、并联电路中电流、电压规律；
4、根据电表读数判断电路故障。
一 电流表
1.电流表的使用
使用时规则：两要、两不
①电流表要串联在电路中；
②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因：电流表相当于一根导线。
要点诠释：
（1）“正进负出” 电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。
（2）危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏表。
（3）选择量程：实验室用电流表有两个量程，0～0.6A和0～3A。测量时，先选大量程，闭合开关试触，若被测电流在0．6A～3A之间，可以测量，若被测电流小于0.6A，则换用小的量程。
二 电压表
1.电压表的使用：
（1）电压表要并联在被测电路两端；
（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出 ；
（3）被测电压不要超过电压表的量程。
要点诠释：
1.因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
2.不知道被测电压的情况下，如果判定被测电压不会超出15V，可以先选用最大测量值为15V的量程。如果测得的电压不超过3V，为提高读数的准确性，可以改用最大测量值为3V的量程。
2 异
同 项目 电流表 电压表
异 符号
连接 串联 并联
直接连接电源 不能 能
量 程 0.6A，3A 3V，15V
每大格 0.2A， 1A 1V， 5V
每小格 0.02A，0.1A 0.1V， 0.5V
物理电流表、电压表测量对象的判断方法
物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。
（2）电流表、电压表测量对象判断。
下面就关于这个问题介绍几种方法。
电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。
1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。 重点：就是电流表跟谁串联测谁电流。
2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。
去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。其次去的是电压表两个结点之间含电源的部分电路。 判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。
掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门
电表测量对象的判断
一、串并联判断
1．定义法
（1）串联电路：各电路元件 逐个顺次、首尾相接、连成一串则是串联；
（2）并联电路:电路元件“首首相连,尾尾相连”，并列地连在电路中的两点间则是并联.
（3）用处：判断一些简洁、简单，一目了然的电路，对一些复杂的电路这种方法有局限性
2．电流流向法：以电流流向为序分析电流路径：从电源的正极出发，沿电流流向，分析电流通过的路径.
（1）串联电路：电流从电源正极出发流经各用电器回到电源负极，电流只有一条路径, 电路无分流的电路一定是串联；
（2）并联电路:若电流在某处分流，又在另一处汇合，每条支路只有一个用电器，则分支处到汇合处之间的电路是并联.
（3）混联电路:n若每条支路不只一个用电器，这时电路有串有并，叫混联电路.
3．元件拆除法断开法：先任意拆除电路中的某个元件，再看其他用电器是否工作：拆除其实就是制造断路.
（1）串联电路：撤去电路中一只用电器，如其它用电器不能工作说明它们是串联的；
（2）并联电路: 撤去电路中一只用电器，如其它用电器不受影响仍能工作说明它们是并联的.
（3）如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到.某同学试了一下，闭合开关时两灯均亮，断开开关时两灯均熄灭.这两个小灯泡究竟是串联连接还是并联连接？请写出判断方法.
答： 将两灯中的任意一盏取下，若另一盏灯仍亮说明两灯并联，开关在干路上，若另一盏灯同时熄灭，说两灯串联.
4．电表去除法：体的方法是把电流表、闭合的开关简化成
导线
，将电压表简化成断开的 开关 拿掉，把被局部 短路 的用电器拿掉，把开关 断开 的支路去掉，从而简化电路.
5．经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况.
二、电表测量对象的判断
1．电流表测量对象的判断：将电流表断开，分析那些用电器不能正常工作，即用电器发生断路，则电流表测量的就是该断路的用电器所在支路的电流。如图1，试判断电流表A1 A2 A3分别测量哪些灯泡的电流.
如何确定电压表的测量对象
如何确定电压表的测量对象
我们知道，电压表是测量电压的仪表，使用时要与测量对象并联，如下图：
电压表测量电灯L1两端的电压，这样的电路图非常容易确定电压表的测量对象，但比较复杂的电路图就不太容易确定电压表的测量对象了，如下图：
像这样的电路，很难确定电压表与谁并联，也就很难确定电压表测量谁两端的电压。
下面，王老师介绍一种比较容易确定电压表测量对象的方法：观察电压表的两端通过导线（开关和电流表也看作是导线）与谁的两端相连，则电压表就是测谁两端的电压。以前面第一个图为例： 我们发现电压表两端通过导线与L1两端相连，就可以确定电压表是测量L1两端的电压。
再看前面第二个图：
我们发现电压表两端通过导线与L2两端相连，就可以确定电压表是测量L2两端的电压。 再看前面第三个图：
我们发现电压表两端通过导线与L2两端相连，可以确定电压表是测量L2两端的电压。
同时我们还发现电压表两端通过导线还与L1两端相连，可以确定电压表还是测量L1两端的电压。 同时我们又发现电压表两端通过导线又与电源两端相连，可以确定电压表又是测量电源两端的电压。
这是怎么回事呢，其实这是L1和L2并联的电路，电压表既与L1并联，又与L2并联，还与电源并联。并联电路各支路电压和电源电压都相等，一个电压表同时测量了三个相同的电压值。
看懂了吗？
我们再回顾一遍方法：观察电压表的两端通过导线（开关和电流表也看作是导线）与谁的两端相连，则电压表就是测谁两端的电压。这种方法简单易行，同时不用考虑电路中电流的方向，非常好用。
