工控机如何安装西门子软件
工控机如何安装西门子软件
以污水站主机为例：
一、重新安装系统
1、 硬件要求
PIV 2.8G,1GB RAM,80GB 硬盘以上,带网卡，有扩展插槽（可插CP5611卡），48倍速CDROM,
键盘和鼠标,19英寸LCD
2、 软件要求
WINXP SP2系统 、SIEMENS的STEP 7 V5.4、WINCC V6.0 SP3、OFFICE2003等软件。
3、 安装步骤
a. 在DOS目录下，对新主机硬盘进行重新分区和格式化工作。
b. 安装WINXP SP2系统。
c. 安装硬件驱动（显卡、声卡）
d. 对WINXP SP2系统增加补丁。
e. 对安装WINCC V6.0 SP3前必备的补丁安装，安装WindowsXP系统补丁KB319740.exe.
f. 安装SQL FOR WINCC6.0软件。
g. 在控制面板中的"添加或删除程序"里，添加Windows组件"消息队列服务(Message
Queuing Services)"
h. 安装WINCC6。0 SP3了，在安装过程中，需要输入序列号"serial":在这里必须填入以0
开头的10个数字，如0123456789就可以，但必须是0开头，接着往下安装，在要安
装授权时，你一定选择“NO，”先不安装授权，才可以往下接着安装的！慢慢等10分钟
之后也就差不多安装完了,需要重新启动计算机才能生效!
i. 安装授权
j. 若你的系统为中文系统，在安装STEP 7 V5.4前在控制面板中区域与语言选项中全部选
择为英语 (美国)
k. 重启电脑后安装STEP 7 V5.4
l. 安装授权
m. 系统语言改为中文（中国）
n. 安装OFFICE2003等其它软件。
o. 链接PLC，安装CP5611卡驱动程序，并设置 SET PG/PC INTERFACE。
二、用ghost恢复备份文件
用管理员账户登陆操作画面，退出画面，关机，用ghost启动光盘重启电脑，进入ghost界
面，选择local/partition/from image，找到E盘下的ghost备份文件c_060110.GHO(这里会提
示c_060001.GHS是不是后续文件，选择是即可)，按照提示操作，运行恢复备份功能，完成
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
后选择Reset Computer，当前硬盘即能恢复到备份时的正常状态。
三、通过CMOS更换备用硬盘
用管理员账户登陆操作画面，退出画面，重新启动，在出现DELL的启动画面时，按F2进
入CMOS，找到硬盘的选择，当前使用的是SATA0（2）上的硬盘，把SATA0（2）切换为
OFF，SATA2（0）切换为ON，保存，退出CMOS后重起机器，即开始使用备用硬盘。使
用备用硬盘时，程序和windows与主硬盘没有任何区别，但是一段时间以来的数据存档和
用户自己后来在电脑上制作的其他文件都不被保留。因此，如果有重要文件在本电脑上完成，
请注意备份。
工程师室
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

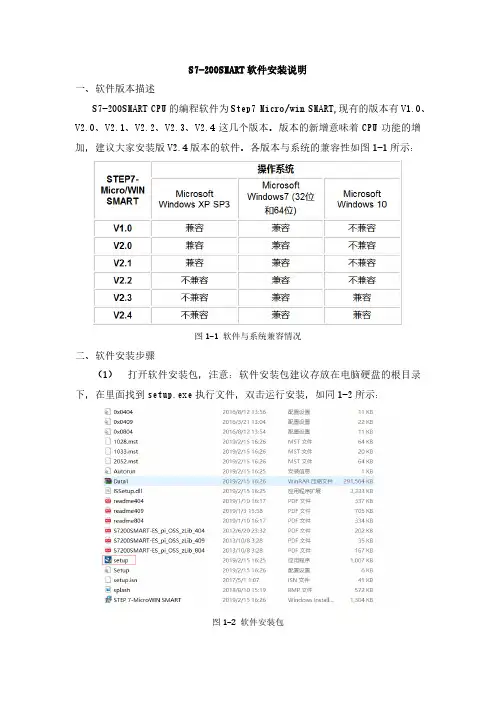

S7-200SMART软件安装说明
S7-200SMART软件安装说明
一、软件版本描述
S7-200SMART CPU的编程软件为Step7 Micro/win SMART,现有的版本有V1.0、V2.0、V2.1、V2.2、V2.3、V2.4这几个版本。
版本的新增意味着CPU功能的增加，建议大家安装版V2.4版本的软件。
各版本与系统的兼容性如图1-1所示：
图1-1 软件与系统兼容情况
二、软件安装步骤
（1）打开软件安装包，注意：软件安装包建议存放在电脑硬盘的根目录下，在里面找到setup.exe执行文件，双击运行安装，如同1-2所示：
图1-2 软件安装包
（2）选择安装语言，这里选择的安装语言为：“中文（简体）”，如图1-3所示，选择完安装语言后，安装默认的操作提示点击下一步进行即可。
过程截图如下所示
图1-3 安装语言选择
（3）选择安装路径，默认路径安装在C盘，该路径可根据情况自行选择修改，如同1-4所示，选择安装路径后，直接点击下一步进行安装即可，过程截图如下
所示：
图1-4 安装路径选择
软件安装完成后，在电脑桌面上会生成如下的快进图标：。
[实用参考]Starter安装教程
![[实用参考]Starter安装教程](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/7cfe89265f0e7cd185253624.webp)
本文介绍了STARTER软件的安装步骤。
西门子的STARTER软件可以在WindowsGP或Windows7等多种版本下安装。
安装之前通常需要注意以下几点:1.将西门子官方网站下载的STARTER软件所有的安装包解压到同一个文件下下；2.压缩包的解压路径不能有中文；3.安装前最好能重启计算机；4.安装时,建议关闭其他程序；5.安装路径不能有中文；6.如果已经安装了Starter软件以及其中一部分SSP,也可以单独安装其他的安装包。
STARTER软件下载地址：/CN/view/en/26233208通常需要下载的文件如下图所示：安装过程如下：1运行CD_1文件夹下的Setup.eGe进入到"CD_1"--->"Setup",双击"Setup",会出现如下对话框:图01.安装界面12弹出如下对话框,点击"NeGt"图02.安装界面23接下来会出现对话框(如下图),需要做以下操作:1.在出现的对话框中的左下角空白框内点击一下，出现对号。
2.“Ne G t”按钮由灰色变成黑色，点击“Ne G t”。
图03.安装界面34在出现的窗口中，可以选择需要安装的SSP包（注：建议全部选中），点击“Ne G t”图04.安装界面45在具体的安装包选项卡中选择需要安装的驱动产品（注：建议全部选中），点击“Ne G t”图05.安装界面56当出现这个窗口表示开始安装组件，安装时间比较长，无需进行任何操作图06.安装界面67当出现这个窗口，表示已安装完毕，但电脑需要重启图07.安装界面79STARTER软件安装好后，桌面上出现如下图标，双击运行图08.STARTER快捷方式10接口设置常用的连接starter的接口包括：CP5512（笔记本），CP5611（台式机），CP5711（USB接口），PCadapter(可以直连CU320-2,不能单独连接G120-2和MM4变频），USB线（G120），以太网线等等。
TIA安装说明
TIA Portal安装步骤
在安装西门子软件的时候，经常提示要重启，而且重启之后依然提示重启，让人莫名烦恼，按照以下步骤删除注册表则不会再提示重启。
注意：删除注册表后不要重启，直接继续安装，（删除此文件对电脑没有任何影响），
方法1：在windows系统下，按下组合键：WIN+R，输入“regedit”，打开注册表编辑器
或者直接删除该键值。
不需要重新启动，继续你的软件安装即可。
开始安装软件
※安装前一定要关闭杀毒软件
由于系统安装其他软件不兼容情况，更换系统或重新安装。
一.
1.首先装TIA Portal STEP 7 Professional WinCC Professional V15.0 (PLC编程软件) https:///article/cd4c29790d3429756f6e6049.html
2. 然后装SIMATIC WinCC Legacy Panel Images V15.0（Wincc）
https:///service/elearning/course/1756.html
（从视频的2:02的时间开始看）
3. 再装SIMATIC_S7-PLCSIM_V15_00_00_00（PLC仿真软件）
4．最后打开Sim_EKB_Install_2017_12_24_TIA15（博途软件的授权工具）
SIMATIC STARTDRIVE V14如果不使用可以忽略
STEP7的授权文件选择
WINCC授权文件的选择
选择完这几个后点击安装长秘钥；install long 5重启电脑
注：如果重启授权不成功
打开C盘，显示隐藏的文件夹
下一步删除AX NF ZZ 内容重新使用。
西门子S7-200PLC的操作步骤
1、安装S7-200 编程软件2、打开PLC.rar 文件3、执行:Setup.exe 文件4、安装英文，按提示，选择：确定、同意、是5、使用V4 。
0 STUP76、将编程软件转成中文点TOOLS —Option-General-Chinese-OK- 确定-否自动关闭软件，重启软件，就转成中文。
7、通信设置打开软件：点左边通信图标出现通信界面设置PG/PC 接口选择PC/PPI 点属性在PPI 超时( timeout ) 设成10S 在本地连接：选择通信口确定刷新：会找到安装的PLC8、上载、下载程序上载：从PLC 读程序到计算机，上载到计算机后，可另存，相当对程序做了备份。
下载：将计算机上编好的程序装入到PLC 内。
不要将空白程序装入！9、下载后，将PLC 运行，进行状态监控（用仿真软件完成）编个简单程序，做测试编完程序后，全部编译，检查有无编程错误。
无错误后，点文件选择导出操作，选择保存地，取文件名仿真软件的使用：打开压缩文件，S7-200仿真4.rar,执行仿真软件文件中的S7-200.exe文件点一下图标输入6596 点:OK点Configuration …. 选择:Cpu type 选择:CPU224 点Accept这时显示出CPU2243\点（Load plc）的图标，选择Logic Block 点Accept打开需要仿真的文件（导出的文件）,将KOP 图（显示出的梯形图）放到合适宾位置,关闭其它图框;点运行（绿色三角）,点:是,进行程序状态监测（点DB1 边带黑三角的图标）给信号仿真10、编程软件的使用会使用帮助文件11、CPU224 地址分配（24点PLC ，14 输入，10输出）输入：I 表示按字节分配I0.0I0.1 … ..I0.7I1.0I1.1 ……I1.5输出：Q 表示按字节分配Q0.0Q0.1 …..Q0.7Q1.0Q1.1中间继电器（软点）：M表示按字节分配MO.O M0.1…..M0.7M1.0 ......... M1.7 计时器T 表示T0 ------------------- T25512 、系统块的加密及清除清除密码：clearplcPLC 编程：初级编程（S7-200）程序 1 ：当CPU224 有任意一个输入点工作时，输出Q0.0 工作；程序2:当CPU224,的10.0-10.4, 5个点全工作时，输出全部工作；程序3：当输入点I0.0 工作时，Q0.0—Q0.3 输出点每隔20 秒工作一个点；上一个点保持；当最后一个点工作20 秒后，全部断开后，重新开始循环。

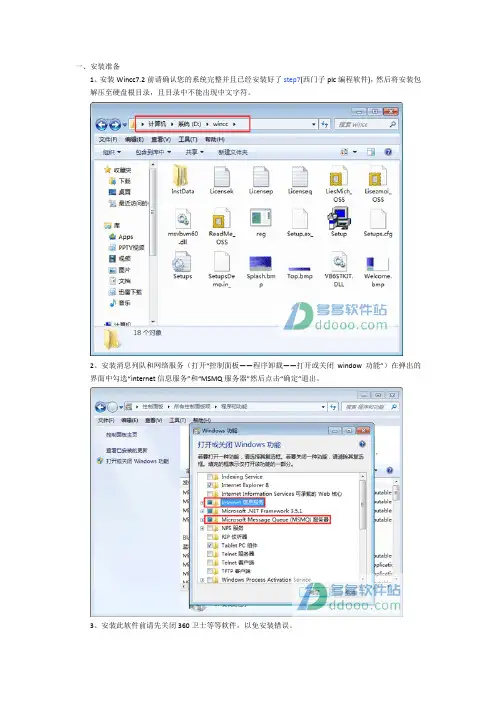

wincc7.2安装教程
一、安装准备1、安装Wincc7.2前请确认您的系统完整并且已经安装好了step7(西门子plc编程软件)，然后将安装包解压至硬盘根目录，且目录中不能出现中文字符。
2、安装消息列队和网络服务（打开“控制面板——程序卸载——打开或关闭window功能”）在弹出的界面中勾选“internet信息服务”和“MSMQ服务器”然后点击“确定”退出。
3、安装此软件前请先关闭360卫士等等软件，以免安装错误。
二、Wincc7.2安装1、打开安装包运行setup.exe，软件为中文界面，操作简单，小编指出一些需要选择的项目2、安装类型，此处选择数据包安装，目标目录建议为默认，点击下一步3、勾选第一项，滑动下滑框，找到AS-OS项，这是集成到step7的功能,点击下一步开始安装。
软件很大，安装需要大约2个小时左右，请大家耐心等待。
三、Wincc7.2授权1，安装完后，需要进入安装目录下program Files(X86)\Common Files\Siemens\wincc\bin文件夹内CCLicenseService 进行改名，并用授权文件中的相应文件CCLicenseService进行替换。
2、文件修改完毕后，我们打开授权工具Sim_EKB_Install(默认中文，右上角修改)，WINCC7.2的授权文件SIFLA9WRC70702和SIFLA9WRT70702仅两个足以。
安装的授权过多会影响授权的检查而影响使用。
以下图片仅做参考。
(1)把下图蓝色部分的前面打勾：(2)继续打勾：(3)继续打勾：(4)最后我们再检查是否授权完毕3、授权完成，到桌面找到wincc7.2，打开试试吧，如果启动wincc7.2失败，重新启动一下电脑就OK 了。
权文件夹一般是隐藏的文件夹，在工具\文件夹选项\查看里选择“显示所有文件按和文件夹”就能看到D:\AX NF ZZ了或者C:\AX NF ZZ。
将D:\AX NF ZZ了或者C:\AX NF ZZ全部删掉，再按照下列步骤进行安装，安装软件为Simatic_EKB_Install_2010_09_09.exe，此授权软件默认安装目录是D盘，如下图所示：安装步骤：1、在软件界面的左上角处选择要安装的盘符，如C盘。
西门子编程软件安装
第6章 编程软件
6.2.2 外观
启动STEP 7-Micro/WIN_V4_SP3编程软件， 其主界面外观如图6.3所示。 界面一般可分以下几个区：菜单条（包含8个 主菜单项）、工具条（快捷按钮）、导引条 （快捷操作窗口）、指令树（快捷操作窗 口）、输出窗口和用户窗口（可同时或分别 打开图中的5个用户窗口）。
返回本节
第6章 编程软件
6.2 功能
6.2.1 6.2.2 6.2.3 6.2.4
基本功能 外观 各部分功能 系统组态
返回本章首页
第6章 编程软件
6.2.1 基本功能
程序编辑中的语法检查功能可以提前避免一 些语法和数据类型方面的错误。梯形图和语 句表的错误检查结果如下图6.2所示。
第6章 编程软件
第6章 编程软件
6.1 编程软件安装
6.1.1 6.1.2 6.1.3 6.1.4 6.1.5 6.1.6
系统要求 软件安装 硬件连接 参数设置 在线联系 设置修改PLC通信参数
返回本章首页
第6章 编程软件
6.1.1 系统要求
操作系统：Windows 95、Windows 98、 Windows ME或 Windows 2000 计算机：IBM 486以上兼容机，内存8MB以 上 ， VGA 显 示 器 ， 至 少 50MB 以 上 硬 盘 空 间 ， Windows 支持的鼠标。 通信电缆：PC/PPI电缆（或使用一个通信处 理器卡），用来将计算机与PLC连接。
第6章 编程软件
图6.14 新生成行
第6章 编程软件
图6.15 向上合并
第6章 编程软件
3. 插入和删除
行 列 向下分支 梯级 中断程序 子程序图6.16 插入删除第6 Nhomakorabea 编程软件
wincc7.2安装教程
一、安装准备1、安装Wincc7.2前请确认您的系统完整并且已经安装好了step7(西门子plc编程软件)，然后将安装包解压至硬盘根目录，且目录中不能出现中文字符。
2、安装消息列队和网络服务（打开“控制面板——程序卸载——打开或关闭window功能”）在弹出的界面中勾选“internet信息服务”和“MSMQ服务器”然后点击“确定”退出。
3、安装此软件前请先关闭360卫士等等软件，以免安装错误。
二、Wincc7.2安装1、打开安装包运行setup.exe，软件为中文界面，操作简单，小编指出一些需要选择的项目2、安装类型，此处选择数据包安装，目标目录建议为默认，点击下一步3、勾选第一项，滑动下滑框，找到AS-OS项，这是集成到step7的功能,点击下一步开始安装。
软件很大，安装需要大约2个小时左右，请大家耐心等待。
三、Wincc7.2授权1，安装完后，需要进入安装目录下program Files(X86)\Common Files\Siemens\wincc\bin文件夹内CCLicenseService 进行改名，并用授权文件中的相应文件CCLicenseService进行替换。
2、文件修改完毕后，我们打开授权工具Sim_EKB_Install(默认中文，右上角修改)，WINCC7.2的授权文件SIFLA9WRC70702和SIFLA9WRT70702仅两个足以。
安装的授权过多会影响授权的检查而影响使用。
以下图片仅做参考。
(1)把下图蓝色部分的前面打勾：(2)继续打勾：(3)继续打勾：(4)最后我们再检查是否授权完毕3、授权完成，到桌面找到wincc7.2，打开试试吧，如果启动wincc7.2失败，重新启动一下电脑就OK 了。
权文件夹一般是隐藏的文件夹，在工具\文件夹选项\查看里选择“显示所有文件按和文件夹”就能看到D:\AX NF ZZ了或者C:\AX NF ZZ。
将D:\AX NF ZZ了或者C:\AX NF ZZ全部删掉，再按照下列步骤进行安装，安装软件为Simatic_EKB_Install_2010_09_09.exe，此授权软件默认安装目录是D盘，如下图所示：安装步骤：1、在软件界面的左上角处选择要安装的盘符，如C盘。
学会这8点，轻松解决西门子PLC软件安装失败问题
学会这8点，轻松解决西门子PLC软件安装失败问题西门子的软件主要包含：PLC、变频器、人机界面等，现在的西门子软件可以说已经非常稳定了。
PLC系列从西门子S5系列,到西门子200系列的STEP7 MicroWIN,再到西门子300/400系列的STEP7、PCS7,针对中国市场的200smart-STEP7 MicroWIN smart,再到西门子1200/1500系列的博途软件等等.变频器和伺服软件包含STATER、Drive monitor、SINAMICS V-ASSISTANT等等。
人机界面软件包含：电脑端的WINCC、触摸屏的Wincc flexible 的各个版本等等。
很多新人在安装这些软件的时候感到很陌生，遇到一些问题不知道如何处理等等。
其实这些软件的安装是有一些技巧的，掌握了这些技巧在安装的时候就不会出现任何问题。
接下来我为大家介绍一下：1.最重要的一点，安装软件的电脑一定要使用原版系统，千万不要使用GHOST版本的，否则安装的时候就会提醒你，缺少这个组件，缺少那个文件。
目前来说对西门子软件兼容性最好的版本是Win7 64位旗舰版 SP1。
如果您的电脑无法使用这个版本的话，那么一定要检查软件介绍，看一下你使用的系统版本是否兼容你需要安装的西门子软件。
比如说TIA V14/V15软件就需要WIN7 SP1的，否则是无法安装的。
2.安装软件路径和安装程序存放路径都不要有中文，这是很多新手容易犯的问题；如果是将安装文件复制到硬盘进行本地安装，存放软件的路径中不得有任何中文字符。
只能是英文或者数字的路径。
包括存放安装文件本身的文件夹和上级文件夹。
如果依然无法正常安装，请使用光盘或者虚拟光驱直接进行安装。
3.软件安装包尽量从西家门子官方网站下载，可以保证软件的安全性和完整性。
下载之后，解压到本地硬盘之后，也可以用软件做成ISO镜像，然后使用使用虚拟光驱加载后在进行安装，特别是WINCC的安装，不这样好像很容易碰到在安装SQL数据库软件的过程中，要求重启，同时保持软件光盘在光驱中的要求。
S7300安装步骤
S7-300 PLC安装步骤：
1、操作系统要求
系统必须为Win2000+sp4；
2、安装IE6.0或以上版本，IE 6.00.2800.1106 SP1 ；
3、添加消息队列
3.1、打开“控制面板”----“添加/删除程序”：选择“添加/删除Windows组件”，
3.2、出现下图：
3.3、将Win2000光盘放入光区，点击“下一步”直至完成；
4、安装KB828741补丁：此补丁在刻录光盘中可找到，重新启动计算机；
5、安装step7 v5.2 :安装过程中提示：是否授权，选择“no”先不授权，输入序
列号为：0700000000，其它的为默认路径即可；重新启动计算机；
6、安装step7 v5.2_sp1 默认安装路径，重新启动计算机；
7、PDM软件的安装，按默认路径安装；
8、安装simatic net,安装：simatic net to software;
9、安装SQL server2003+sp3 按照默认路径安装直至成功，重新启动计算机；
10、安装Wincc6.0 安装开始时，一直点击“确定”，安装过程中，输入序列号为：
0000000000 先不授权；
11、安装simatic 的所有授权；
12. 在硬件更新库里添加硬件.
12.1 在硬件组态里找到硬件添加
12.2 选择从硬盘添加
12.3 找到硬件更新库的xml文件
12.4 选择所有硬件,点击copy
12.5 选择添加
12.6 添加完成后退出软件.重新打开即可.。
200smart安装及程序下载
第一部分：安装软件
1.关闭防火墙（打开控制面板，搜索防火墙），关闭杀毒软件和安全卫士等杀毒软件
2、双击setup 开始安装软件
3.点击确定
4.点击下一步
5.点击“我接受..........”然后点下一步
6.点击下一步
7.点击完成，软件安装完成
第二部分：设置IP地址
8.网线插好，右击网络连接
9.点击打开网络和共享中心
10.点击更改适配器设置
11.右击本地连接-----点击属性-----在属性页面双击“协议版本4”
点击使用下面IP地址------按下图输好地址-------点击确定
第三部分：下载程序
12.双击打开程序文件
13.点击下载
14.选择网络接口卡（此处名称选择本地连接下面名字一样的即可）
然后点击查找CPU，左侧空白处会出现地址为192.168.2.**的CPU，点击确定
15.在弹出的对话框里点击下载
下载完成。
