绞线
• 圆铝线的机械性能
直径 mm 1.26~1.50 1.51~1.75 1.76~2.00 2.01~2.25 2.26~2.50
偏差 ± mm
0.003 0.004 1%d
绞线工艺培训
• 圆铜线垂直于轴线的同一截面上测得的最大和最 小直径之差应不超过标称直径偏差的绝对值。 • 电工圆铜线的机械性能
标称直径 mm 0.10 0.25 0.30 0.45 0.68 2.00 TR型 伸长率 ≥ % 10 15 15 20 25 25 TY型 抗拉强度 ≥MPa 421 419 419 417 415 400 伸长率 ≥% -----0.7 TYT型 抗拉强度 ≥MPa -----440 伸长率 ≥% -----0.7
绞线工艺培训
• 圆铝线的电阻率应不大于0.028264Ω.mm2/m。 • 圆铝线表面应光洁，不得有与良好工业品不相称 的任何缺陷。
电工圆铜线：符合GB3953《电工圆铜线》标准
• 圆铜线型号：TR——软圆铜线； TY——硬圆铜线； TYT——特硬圆铜线 • 圆铜线直径偏差
标称直径d mm
0.026~0.125 0.126~0.400 0.401~6.00
常见的退扭办法有连杆退扭和齿轮退扭
连杆退扭机构
绞线工艺培训
管绞机和笼绞机的比较
管绞机
1、一次只能一个绞层 2、离心力小，转速高 3、占地较长 3、单线或股线中间受力大
笼绞机
1、多段排列，多个绞层 2、离心力大，转速低 3、占地宽度大、高度高 4、单线或股线中间受力小
绞线机的牵引装置 ：轮式牵引和履带式
绞线工艺培训
绞入系数
在绞线的一个节距内，单线实际长度与绞线节距长 度之比称为绞入系数，以K表示，其值为K=l/h。绞 入系数与节距比的平方成反比。
绞入率
就是在一个节距内，单线实际长度和绞线节距长度 的差值与绞线节距长度之比率。计算公式为K=（Lh）/h*100%
绞线工艺培训
绞线的外径计算
绞线的外径就是外层单线与之相内切的圆的直径。 中心层单线根数不同时的绞线外径
绞线工艺培训
• 圆铜线的电阻率应符合表3-7的要求，20℃时的 铜线密度为8.89g/cm3。 • 电工圆铜线的电阻率
型号 电阻率ρ20 Ω.mm2/m
2.00mm以下 2.00mm以上 TR TY、TYT 0.017241 0.01796 0.017241 0.017777
• 圆铜线表面光洁，无氧化、发红发黑发粘现象，无机械损 伤等，上盘的产品排线应平整，无满、乱、偏、紧、松等 现象。
绞线的可靠性
绞线是由多根单线构成的，单线上的缺陷几乎不可能全 部集中在绞线的同一处，故对绞线的性能影响较单根导体要 微弱地多。
绞线的强度
在使用同样杆材的情况下，小线径经受的变形程度高于 大线径的变形，因而其强度也高 。 另外线材经接头后强度将会下降，但绞线中的单线接头 按工艺要求都要错开一定的距离，而单线无法做到这一点， 所以这也是绞线强度高于单线的又一原因。
绞线工艺培训
绞线的稳定性
•绞线的稳定性不如单线，其原因是：绞线中的每根单线都与 绞线轴向成一定角度，使绞线在生产、敷设及使用过程中受 到张力后，产生旋转，造成各根单线松散。 •若各层采用不同绞向，不但可提高稳定性，而且电能损耗也 会减少。对于相邻层绞向相反的绞线，层数增加，剩余扭转 力矩减小，所以绞线层数越多，稳定性越好。
绞线工艺培训
绞合设备
裸绞线和绞合线芯可概括为绞线和束线两种形式
。
绞合设备必须满足的条件：
• 一是使所有单线围绕设备的中心轴作旋转运动 • 另一是使绞合制品作直线前进运动
绞线工艺培训
笼式绞线机结构简图
绞线工艺培训
绞线机与束丝机的比较
绞线机 1、生产规格大 2、可以分层绞合 3、不同绞笼可以不同方向 4、设备体积庞大、笨重、速度慢 5、不能连续放线 6、有退扭和不退扭两种方式 7、绞合有规律，结构尺寸精确 束丝机 1、生产规格小 2、不能分层绞合 3、只能一个绞合方向 4、设备体积小，转速高、生产效率高 5、能连续放线，每转可产生两个节距 6、没有退扭能力 7、所有单线一个方向，结构稳定性差
绞线工艺培训
绞合节距测量
• 束线产品节距测量，可用实测法，即取出一段束线产品， 剪断表面的一根并在剪断处作好标记，以束线相反方向拆 去10个螺旋，然后用直尺测量拆去10个螺旋部分绞线的长 度，再将所得长度数据除于10，即可得出该束线的节距长 度。
节距比
绞线的节距比是指绞线节距长度与绞线的直径之比， 即节距为直径的倍数 。
绕包头
普通式绕包头：
绞线工艺培训
绕包头
平面式绕包头：
绞线工艺培训
绕包头
切线式绕包头：
绞线工艺培训
绕包头
同心式绕包头：
绞线工艺培训
焊接机
电阻对焊机 银焊机 冷压焊机或冷压钳
电阻对焊机
绞线工艺培训
束丝机
单节距束线机 双节距束线机
绞线工艺培训
束线机回转体 摇杆式、回转弓式、导线管式
牵引及收排线装置
绞合节距
单线沿绞线轴线旋转一周 所前进的距离叫绞合节距， 节距与直径之比叫节径比 或节距倍数 。
绞线工ቤተ መጻሕፍቲ ባይዱ培训
绞合节距测量
• 用长度大于节距的纸绷紧在绞线上，用铅笔或蜡笔沿绞线 轴向划过去，可得到一组印痕，印痕的数目应多于测量层 单线的根数，在其中之一的中心作一标记，从它相邻的一 个开始编号，当编号数等于测量层的单线根数时，在最后 编号的印痕中心也作一标记，测量两个标记中间的距离， 就是该层绞线的节距。
绞线工艺培训
绞线产品的基本特性
绞线的性能基本取决于构成绞线的单线性能和绞线 的结构。 柔软性
• 广义上说，金属线越细，柔软性越好。绞线由许多细金属 线构成，因此比较柔软。但是，绞线的柔软性与绞合时所 选的工艺参数有大的关系。
绞线工艺培训
绞线的柔软性与下列因素有关：
• 同截面绞线，所用单线根数越多即单线越细，柔软性越好。 • 结构相同的绞线，一般情况下相应绞层的节距越小越柔软。 • 要使单线更加柔软，可以采用复绞 。
一般型无管式绞线机 无管式绞线机 跳绳式绞线机
绞线工艺培训
绞合设备主要组成部分有：
放线部分：这部分是绞合设备的主体，放线盘比较 多，占设备整体的大部分。 牵引装置：是绞合设备的拖动部分，有单牵引和双 牵引两种型式，现在大多采用双牵引。 收线装置：有单独拖动的力矩电机收线，也有机械 传动的收线和滑车式收线。 拖动系统：系指用电动机来带动机械运动的系统。 此外还有定长计米器、电气、液压、气压控制装置 和分线板、压模、压型、预扭、绕包、自动停车等 装置。
绞线工艺培训
笼绞机的放线部分——绞笼
绞线工艺培训
笼绞机的放线架，最常见的是摇篮式放线架 缺点：放线盘只能从摇篮上面进行装卸； 绞笼转动位置不易掌握 ； 绞笼处干不平衡的情况下，线盘对准 放线架中心比较困难； 优点：结构比较简单，既能容纳线盘，又对 绞笼结构起到加强作用。
绞线工艺培训
绞线工艺培训
镀锌钢丝应无裂纹，无氧化皮，镀层厚度均匀、光 滑，没有与良好工业品不相称的其他缺陷。
绞线工艺培训
电工圆铝线
• 铝绞线、钢锌铝绞线和电缆线芯用圆铝线应符合GB3955 《电工圆铝线》标准中H9状态的LY9型的硬铝线的规定。 • 圆铝线垂直于轴线的同一截面上测得最大和最小直径之差， 应不超过标称直径偏差的绝对值。 • 圆铝线的线径公差
轮式牵引装置 ：单牵引轮 ；双牵引轮 ；
绞线工艺培训
单牵引轮
它包括牵引本身、分线设施及传动部份
绞线工艺培训
双牵引轮
绞线工艺培训
收排线装置
收线部分包括收线架、排线机构、线盘拖动 系统及张力控制、上下线盘等设施 。 排线机构包括传动系统和排线节距调节系统。 常用的有螺杆排线装置和光杆装置。
绞线工艺培训
绞线工艺培训
绞线的目的意义
增大导体截面的同时提高柔软性 减少涡流损耗，提高输电效果 提高线路连通的可靠性
绞合的概念：
所谓绞合就是将若干相同直径或不同直径的单 线按一定的方向和一定的规则绞合在一起，成为一 个整体的绞合线芯
绞线工艺培训
绞线产品的基本结构
同心层绞——构成绞线的单线是一层一层有秩序地 绞合在绞线中心的周围，相邻绞层绞向相反。同心 层绞又称为正规绞合 。 束绞——构成绞线的各根单线虽然也是绞合在绞线 中心周围，但各单线的绞向都相同，很难分出层次， 单线排列也不是很有秩序。 同心复绞——绞合形式与同心层绞相同，所不同的 是以股线代替同心层绞中的单线。股线为同心层绞 的绞线或束线。 特种结构——不属于上述三种的其他结构。
单线根数 9 13 15 21 28 34 42 排列结构 1+8 4+9 5+10 1+7+13 4+9+15 6+11+17 2+8+12+19 外径比 3.7 4.4 4.7 5.3 6.4 7 8
绞线工艺培训
束线的外径计算
D= （4n-1）/3 *d 式中 n单线根数 d单线直径
复绞线外径计算
绞线工艺培训
绞线机的常用类型
一类是放线盘带着单线围绕设备中心旋转的 绞线机； 另一类是放线盘放在设备中心， 而将单线 引出并围绕设备中心旋转的绞线机。
绞线工艺培训
摇篮式放线架 笼式绞线机 悬臂式放线架 放线盘围绕设备 中心旋转的绞线 机 盘式绞线机 放线架交错排列式 叉式绞线机 放线架一字排列式 筒形绞线机 一般型管式绞线机 管式绞线机 放线盘在设备 中心的绞线机 气垫式绞线机 管外穿线式绞线机 箱形绞线机
电线电缆绞线工艺
电线电缆绞线⼯艺绪论电线电缆⽤以传输电（磁）能，信息和实现电磁能转换的线材产品．⼴义的电线电缆亦简称为电缆．狭义的电缆是指绝缘电缆．它可定义为：由下列部分组成的集合体：⼀根或多根绝缘线芯，以及它们各⾃可能具有的包覆层，总保护层及外护层．电缆亦可有附加的没有绝缘的导体。
电线电缆⾏业虽然只是⼀个配套⾏业，却占据着中国电⼯⾏业1/4的产值。
它产品种类众多，应⽤范围⼗分⼴泛，涉及到电⼒、建筑、通信、制造等⾏业，与国民经济的各个部门都密切相关。
电线电缆还被称为国民经济的“动脉”与“神经”，是输送电能、传递信息和制造各种电机、仪器、仪表，实现电磁能量转换所不可缺少的基础性器材，是未来电⽓化、信息化社会中必要的基础产品。
中国经济持续快速的增长，为线缆产品提供了巨⼤的市场空间，中国市场强烈的诱惑⼒，使得世界都把⽬光聚焦于中国市场，在改⾰开放短短的⼏⼗年，中国线缆制造业所形成的庞⼤⽣产能⼒让世界刮⽬相看。
随着中国电⼒⼯业、数据通信业、城市轨道交通业、汽车业以及造船等⾏业规模的不断扩⼤，对电线电缆的需求也将迅速增长，未来电线电缆业还有巨⼤的发展潜⼒。
在电线电缆⽣产中，绞线是裸电线和绝缘电线电缆⽣产的⼀个重要环节，是电线电缆⽣产技术中⼴为应⽤的⼀项基本⼯艺。
因此，绞合导体的质量对电缆产品的影响极为关键，绞线和绞合线芯的质量，主要与⽣产⼯艺，设备的选择是否恰当，绞线⼯艺参数是否合理相关。
本⽂着重介绍了绞线的⼯艺参数，绞线导体的材料要求，绞合导体常见的质量问题分析和解决⽅法等⽅⾯。
第1章绞线的意义及分类1.1 绞线的原理当铜线穿过绞线机上的绞⼸，由绞⼸透过圆周运动⽅式，使得各单根的铜线螺旋缠绕在⼀起；绞合铜线为单根铜丝最⼤⽤量之处，不同规格不同根数的铜丝按⼀定的排列顺序和绞距绞合在⼀起后就变成直径较⼤的导体，这种绞合后的导体要⽐相同直径的单根铜丝柔软得多，做出的电线其弯曲性能也较好。
单线沿着绞线的⽅向上每相隔固定距离出现⼀次，此相隔的固定距离即为绞线的节距（简称绞距）。

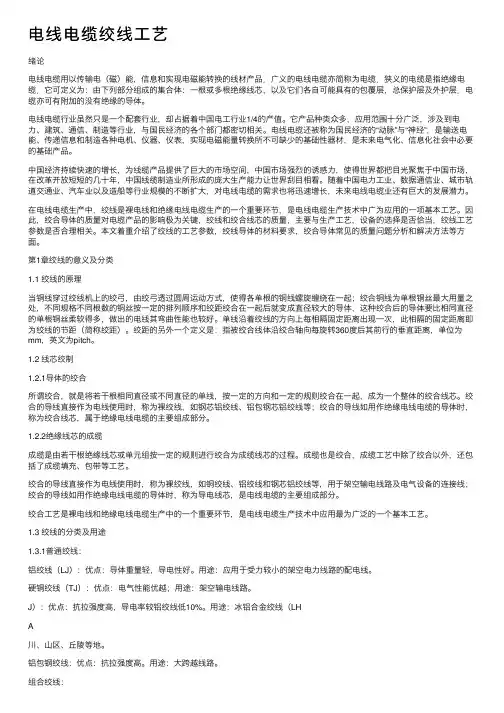

电线电缆绞线工艺
绪论电线电缆用以传输电（磁）能，信息和实现电磁能转换的线材产品．广义的电线电缆亦简称为电缆．狭义的电缆是指绝缘电缆．它可定义为：由下列部分组成的集合体：一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层．电缆亦可有附加的没有绝缘的导体。
电线电缆行业虽然只是一个配套行业，却占据着中国电工行业1/4的产值。
它产品种类众多，应用范围十分广泛，涉及到电力、建筑、通信、制造等行业，与国民经济的各个部门都密切相关。
电线电缆还被称为国民经济的“动脉”与“神经”，是输送电能、传递信息和制造各种电机、仪器、仪表，实现电磁能量转换所不可缺少的基础性器材，是未来电气化、信息化社会中必要的基础产品。
中国经济持续快速的增长，为线缆产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国线缆制造业所形成的庞大生产能力让世界刮目相看。
随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对电线电缆的需求也将迅速增长，未来电线电缆业还有巨大的发展潜力。
在电线电缆生产中，绞线是裸电线和绝缘电线电缆生产的一个重要环节，是电线电缆生产技术中广为应用的一项基本工艺。
因此，绞合导体的质量对电缆产品的影响极为关键，绞线和绞合线芯的质量，主要与生产工艺，设备的选择是否恰当，绞线工艺参数是否合理相关。
本文着重介绍了绞线的工艺参数，绞线导体的材料要求，绞合导体常见的质量问题分析和解决方法等方面。
第1章绞线的意义及分类1.1 绞线的原理当铜线穿过绞线机上的绞弓，由绞弓透过圆周运动方式，使得各单根的铜线螺旋缠绕在一起；绞合铜线为单根铜丝最大用量之处，不同规格不同根数的铜丝按一定的排列顺序和绞距绞合在一起后就变成直径较大的导体，这种绞合后的导体要比相同直径的单根铜丝柔软得多，做出的电线其弯曲性能也较好。
单线沿着绞线的方向上每相隔固定距离出现一次，此相隔的固定距离即为绞线的节距（简称绞距）。

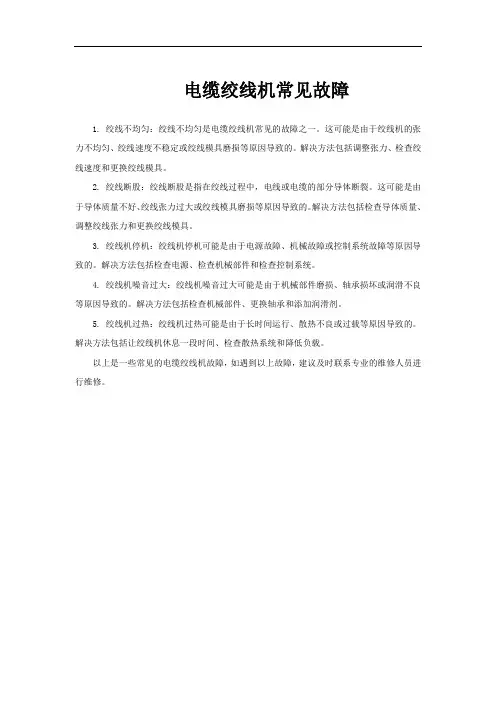

电缆绞线机常见故障
电缆绞线机常见故障
1. 绞线不均匀：绞线不均匀是电缆绞线机常见的故障之一。
这可能是由于绞线机的张力不均匀、绞线速度不稳定或绞线模具磨损等原因导致的。
解决方法包括调整张力、检查绞线速度和更换绞线模具。
2. 绞线断股：绞线断股是指在绞线过程中，电线或电缆的部分导体断裂。
这可能是由于导体质量不好、绞线张力过大或绞线模具磨损等原因导致的。
解决方法包括检查导体质量、调整绞线张力和更换绞线模具。
3. 绞线机停机：绞线机停机可能是由于电源故障、机械故障或控制系统故障等原因导致的。
解决方法包括检查电源、检查机械部件和检查控制系统。
4. 绞线机噪音过大：绞线机噪音过大可能是由于机械部件磨损、轴承损坏或润滑不良等原因导致的。
解决方法包括检查机械部件、更换轴承和添加润滑剂。
5. 绞线机过热：绞线机过热可能是由于长时间运行、散热不良或过载等原因导致的。
解决方法包括让绞线机休息一段时间、检查散热系统和降低负载。
以上是一些常见的电缆绞线机故障，如遇到以上故障，建议及时联系专业的维修人员进行维修。
钢绞线张拉计算公式
钢绞线张拉计算公式
钢绞线的张拉计算公式主要有以下两种：
1. 伸长量计算公式：△L=(P平×L)/(E×A)。
其中，△L代表钢绞线的伸长量，单位为厘米；P平代表钢绞线的平均张拉力，单位为牛；L代表钢绞线的长度，单位为厘米；E代表钢绞线的弹性模量，单位通常为MPa，具体数值以试验室实测数据为准；A代表钢绞线的截面积，对于单根φ15.24的钢绞线，其有效截面积为140平方毫米。
2. 张拉力计算公式：T=(A×Fy×π×D^2)/4。
在这个公式中，T代表张拉力；A代表钢绞线的横截面积；Fy代表钢绞线的屈服极限；π代表圆周率；D代表钢绞线的直径。
另外，钢绞线张拉值的计算还可以采用以下方式：ΔL=ΔL1+ΔL2-b-c。
其中，ΔL1为从初始拉力（桥梁施工规范规定一般为设计控制张拉力的10%~25%）至张拉设计控制拉力间的千斤顶活塞的张拉行程；ΔL2为初始拉力时的推算伸长值（按规范规定推算求得）；b为工具锚锚塞回缩量；c为工作锚锚塞回缩量。

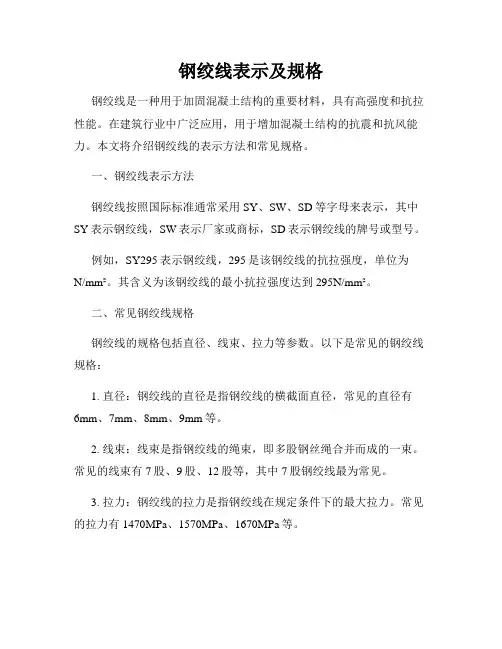

钢绞线表示及规格
钢绞线表示及规格钢绞线是一种用于加固混凝土结构的重要材料，具有高强度和抗拉性能。
在建筑行业中广泛应用，用于增加混凝土结构的抗震和抗风能力。
本文将介绍钢绞线的表示方法和常见规格。
一、钢绞线表示方法钢绞线按照国际标准通常采用SY、SW、SD等字母来表示，其中SY表示钢绞线，SW表示厂家或商标，SD表示钢绞线的牌号或型号。
例如，SY295表示钢绞线，295是该钢绞线的抗拉强度，单位为N/mm²。
其含义为该钢绞线的最小抗拉强度达到295N/mm²。
二、常见钢绞线规格钢绞线的规格包括直径、线束、拉力等参数。
以下是常见的钢绞线规格：1. 直径：钢绞线的直径是指钢绞线的横截面直径，常见的直径有6mm、7mm、8mm、9mm等。
2. 线束：线束是指钢绞线的绳束，即多股钢丝绳合并而成的一束。
常见的线束有7股、9股、12股等，其中7股钢绞线最为常见。
3. 拉力：钢绞线的拉力是指钢绞线在规定条件下的最大拉力。
常见的拉力有1470MPa、1570MPa、1670MPa等。
根据不同的工程需求，选择合适的钢绞线规格非常重要。
一般来说，抗震等级较高的工程需要选择直径较大、线束较多、拉力较高的钢绞线。
三、其他注意事项1. 保护层厚度：钢绞线在混凝土结构中需要有一定的保护层厚度，以防止腐蚀和损坏。
一般情况下，保护层厚度应符合相关国家标准的规定。
2. 钢绞线的存放：钢绞线应存放在干燥通风的地方，避免与酸、碱等有害物质接触，以免造成钢绞线的腐蚀。
3. 使用前的检查：使用钢绞线之前，应仔细检查钢绞线的质量和外观是否正常，以确保施工质量和安全。
总结：本文介绍了钢绞线的表示方法和常见规格。
了解钢绞线的规格可以帮助工程师和建筑师根据具体的工程需求选择合适的钢绞线，在增强混凝土结构的抗震和抗风性能方面起到重要作用。
在使用钢绞线时，还需注意相关的保护措施和质量检查，以确保工程质量和安全性。
绞线计算
绞线的结构参数这里没有列出，您可以使用以下公式进行计算(根据IEC 317-11)。
其中 D 绞线的标称外径
p 包装系数
n 单线的数量
d 单线的标称外径
参考表
其中q 标称截面积(导体材料)
d nom.裸线的标称直径
n 单线的数量
d 单线的标称外径
在绞线电阻的计算中，单线的电阻值由IEC 60317-0-1查得。
标称电阻单线标称电阻
= x k1
单线数量
最小电阻
最小单线电阻=
单线数量
最大电阻
a) 单线数量小于等于25
最大电阻
最大单线电阻
= x k1
单线数量
b) 单线数量大于25
最大电阻
最大单线电阻
= x k1 x k2
单线数量
系数k1 为1.02，采用该系数是为了体现绞制过程中长度减小的影响。
k1 1束时为1,02
2束时为 1,04
3束时为1,06
系数k2 为1.03，采用该系数是因为考虑到有可能发生末端断裂。
包装系数。
预应力钢绞线标准
预应力钢绞线标准预应力钢绞线是一种用于预应力混凝土结构中的重要材料，其质量直接影响着混凝土结构的安全性和耐久性。
为了保证预应力钢绞线的质量和使用效果，国家对其进行了严格的标准规定。
本文将就预应力钢绞线的标准进行介绍，希望能对相关行业人士有所帮助。
首先，预应力钢绞线的标准主要包括以下几个方面，材料、规格、性能等。
在材料方面，预应力钢绞线应选用优质的碳素结构钢丝，并符合国家相关标准。
其规格应符合设计要求，且应具有良好的延展性和强度。
此外，预应力钢绞线的性能也是标准的重要内容，包括抗拉强度、伸长率、弯曲性能等指标。
其次，预应力钢绞线的标准对其生产工艺和质量控制提出了具体要求。
生产企业应具备相应的生产能力和条件，严格按照国家标准和技术规范进行生产。
在生产过程中，应加强质量控制，确保产品符合标准要求。
此外，预应力钢绞线还应进行相应的质量检测，确保产品质量稳定可靠。
再次，预应力钢绞线的标准还对其使用和施工提出了相关要求。
在使用过程中，应按照设计要求进行施工，严格控制预应力钢绞线的张拉和锚固工艺，确保其预应力效果。
同时，在使用过程中应加强对预应力钢绞线的监测和维护，及时发现并处理可能存在的问题，确保结构的安全性和稳定性。
最后，预应力钢绞线的标准也对其质量认证和监督管理提出了要求。
生产企业应具备相应的质量管理体系，并通过相关认证机构进行质量认证。
同时，相关部门应加强对预应力钢绞线产品的监督管理，确保产品质量符合标准要求，保障工程质量和安全。
总之，预应力钢绞线作为预应力混凝土结构的重要材料，其质量直接关系到工程的安全和耐久性。
因此，严格按照国家标准对其进行生产、使用和管理，是保障工程质量和安全的重要举措。
希望相关行业人士能够认真遵守预应力钢绞线的标准要求，确保工程质量和安全。
绞线机的工作原理
绞线机的工作原理
绞线机是一种用于制造绞线和绳线的机器。
其工作原理如下：
1. 准备材料：将需要制造的线材材料准备好，通常是金属丝或纤维素材料。
2. 线材进料：将线材放入绞线机的进料机构中。
进料机构会将线材引导到绞线区域。
3. 绞线区域：绞线区域通常由一组旋转的绞线轴组成。
这些绞线轴以不同的角度相互交织，将线材交错编织在一起。
4. 绞制过程：线材在绞线区域中通过旋转和移动的操作，逐渐交织在一起。
绞线机的机械运动和调整可以确保线材在绞制过程中保持平均和紧密。
5. 张力调节：绞线机通常配备了张力调节装置，用于调整线材的张力。
适当的张力可以确保线材被绞紧并达到所需的质量要求。
6. 卷取：当绞线完成后，制成的绞线会通过卷取装置进行收集和储存。
卷取装置通常是一个大型的卷筒，可以容纳更长的绞线。
绞线机的工作原理主要是通过绞线区域中旋转的绞线轴将线材编织在一起。
绞线过程中的张力调节和卷取装置可以确保绞制出符合质量要求的绞线产品。
绞线工序
绞线：有某些单线绕轴线等角速度旋转，并同时沿轴线作匀速直线运动而实现的一种加工导电线芯的方法。
也称绞合、绞制。
目的：使导电线芯具有柔软性。
第一部分绞线的基本原理一、绞合的形式∣→正规绞合——同心层绞合绞合∣∣→束绞∣→非正规绞合∣→同心复绞∣→特殊绞合1、正规绞合单线以绞线中心线为轴线，分层有序地绞合在其周围，单线的相对位置固定，相邻层绞向相反的绞合。
绞向相反是使绞线结构稳定。
特点：结构圆整、稳定；工艺复杂，生产效率低。
中心层可由1—多根组成，但常用的是1根。
中心层为1根，第二层为6根，其它都比前层多6根。
2、束绞将很多根单线以相同方向，不分层地同时绞合在一起的方式。
这样各单线在绞合中的相对位置不是固定有序的。
结构不圆整、不稳定；工艺简单，生产效率高。
3、同心复绞用正规绞合的方式把绞合好的股线再绞合起来的方式。
股线可以是正规绞合或束绞而成。
特点：介于正规绞合和束绞之间。
4、特殊绞合特殊绞合主要是指异形绞线和异形单线的绞合，还有变换绞合方向的“S—Z”绞。
二、绞合中的工艺参数绞合中涉及到很多工艺参数，下面以圆形绞线为例，讲一下绞合中的工艺参数。
1、基圆直径、节圆直径和绞线外径基圆直径：对绞线某一层来说，绞合前芯线的直径。
一般用D0表示，此圆叫基圆。
节圆直径：与基圆同圆心，直径比基圆直径大一个单线直径的圆的直径。
一般用D′表示，此圆叫节圆。
也就是说某层单线圆心构成的圆就是节圆。
绞线外径：某层绞线外接圆的直径称为该层绞线的外径。
一般用D表示。
这样，D′＝D0＋dD＝D′＋d＝D0＋2d d：单线的直径2、节距、单线的展开长度和螺旋升角节距：某层单线绕芯线旋转一周，沿芯线轴线方向移动的距离。
一般用h表示。
单线的展开长度：某层单线绞合一周（一个节距），其展开的长度。
一般用l表示。
螺旋升角：某层绞线的单线相对绞线横截面的夹角，一般用α表示。
这样，把一个节距的单线展开，节距、单线的展开长度和螺旋升角构成直角三角形。
钢绞线用途范围
钢绞线用途范围一、什么是钢绞线钢绞线是由多股钢丝绞合而成的一种钢丝绳，具有高强度、耐腐蚀、耐疲劳等特点。
它广泛应用于建筑、桥梁、船舶、电力、石油等行业，具有重要的用途。
二、建筑领域中的钢绞线用途1. 预应力混凝土构件钢绞线在建筑领域中被广泛应用于预应力混凝土构件的制作。
通过将钢绞线预先张拉到一定的应力状态，然后与混凝土一起使用，可以增加混凝土构件的承载能力和抗拉强度。
预应力混凝土构件广泛用于桥梁、高层建筑、地下结构等工程中，钢绞线在其中起到了重要的作用。
2. 钢结构钢绞线也常用于钢结构的制作。
钢结构是一种以钢材为主要构件的建筑结构，具有轻质、高强度、耐久性好等优点。
钢绞线在钢结构中被用作连接件，通过绞合在一起，可以增加钢结构的稳定性和承载能力。
钢结构广泛应用于大型厂房、体育场馆、桥梁等工程中。
3. 墙体加固在一些老旧建筑中，墙体可能存在开裂、下沉等问题，需要进行加固。
钢绞线可以用于墙体加固工程中。
通过将钢绞线埋设在墙体内部，可以增加墙体的整体强度和稳定性。
这种方法被广泛应用于文物保护、古建筑修复等工程中。
1. 悬索桥悬索桥是一种通过悬挂在主塔上的钢缆来支撑桥面的桥梁。
钢绞线常被用作悬索桥的主缆，起到承载桥面荷载的作用。
悬索桥具有跨度大、结构简单等特点，广泛应用于大型跨江、跨海等工程中。
2. 斜拉桥斜拉桥是一种通过斜拉索来支撑桥面的桥梁。
钢绞线常被用作斜拉桥的拉索，起到承载桥面荷载的作用。
斜拉桥具有结构简单、造价较低等特点，广泛应用于中小跨度的桥梁工程中。
3. 铁路桥梁钢绞线在铁路桥梁中也有重要的用途。
铁路桥梁要求具有较高的承载能力和稳定性，钢绞线可以起到增强桥梁结构的作用。
同时，钢绞线还可以用于铁路电气化工程中的接触网支撑。
四、船舶领域中的钢绞线用途1. 锚链钢绞线常被用作船舶的锚链。
船舶在停泊时需要使用锚链来固定位置，以防止漂移。
钢绞线具有高强度和耐腐蚀性，非常适合作为锚链的材料。
2. 起重设备船舶上的起重设备常使用钢绞线作为起重索。
