2012新版建筑施工现场临时用电安全技术规范标准
颜色 黄 绿 红
淡蓝
垂直排列 水平排列 引下排列
上
后
左
中
中
中
下
前
右
-
-
-
配电室及自备电源
配电柜应装设电源隔离开关及 短路、过载、漏电保护电气。电 源隔离开关分段时应有明显可见 分断电。
配电室及自备电源
配电柜或配电线路停电维修时， 应接地线，并应悬挂“禁止合闸、 有人工作”停电标志牌。停送电必 须由专人负责。
施工现场临时用电安全技术规范
JGJ46-2012
培训资料 （强制性标准规定）
临时用电管理
建筑施工现场临时用电工程专 用的电源中性点直接接地的 220/380V三相四线制低压电力 系统，必须符合下列规定：
1采用三级配电系统 2采用TN-S接零保护系 统 3采用二级漏电保护系统
临时用电管理
临时用电组织设计及变更时， 必须履行“编制、审核、批准” 程序，有电气工程技术人员组 织编制，经相关部门审核及具 有法人资格企业的技术负责人 批准后实施。变更用电施工组 织设计应补充有关图纸资料。
电压（kV） 安全距离 沿垂直方向 沿水平方向
<1 10 35 110 220 330 500
1.5 3
4
5
6
7 8.5
1.5 2 3.5 4
6
7 8.5
外电线路及电气设备防护
防护设施与外电线路之间的最小安全距离
外电线路电压等级 ≤10 35 110 220 330 500 （kV）
最小安全操作距离
（kV）
110
500
最小安全操作距离 4.0 6.0 8.0 10
15
（m）
注；上、下脚手架的斜道不宜设在有外电线路的一侧
外电线路及电气设备防护
施工现场的机动车道与架空线路交叉时的 最小垂直距离
外电线路电压等级（kV）
<1
最小垂直距离（m）
6.0
1-10
35
7.0
7
外电线路及电气设备防护
起重机与架空线路边线的最小安全距离
30 15A,30 20-30A,50 60A及以上，80
25
40
40
配 电 箱 及 开关箱
开关箱中漏电保护器的额定漏电 动作电流不应大于30mA, 额定漏电 动作时间不应大于0.1 s
配 电 箱 及 开关箱
总配电箱中漏电保护器的额定 漏电动作电流应大于30mA, 额定 漏电动作时间应大于0.1 s，但其 额定漏电动作电流与额定漏电动 作时间的乘积不应大于30mA.s
PE线截面与相线截面的关系
相线芯线截面S（㎜2） PE线最小截面（㎜2）
S≤16
S
16<S≤35
16
S>35
S/2
防雷与 接 地
PE线上严禁装设开关或 熔断器，严禁通过工作电流， 且严禁断线。
防雷与 接 地
TN系统中的保护接零除必须在配 电室或配电箱处做重复接地外，还必 须在配电系统中间处和末端处做重复
接地。
在TN系统中，保护零线每一处重 复接地装置的接地电阻值不应大于 10Ω。在工作接地电阻值允许达到 10Ω的电力系统中，所有重复接地的 等效电阻值不应大于10Ω。
防雷与 接 地
施工现场内机械设备及高架设施 需安装防雷装置的规定
地区年平均雷暴日（d）
≤15 >15, <40 ≥40,<90
≥90及雷害特别严重地区
图）
防雷与 接 地 三相四线供电时局部TN-S接零保护系统零线引出示意图
防雷与 接 地
接地装置的季节系数Ψ 值
埋深（m） 水平接地体 长2-3 m的垂直接地体
0.5 0.8-1.0 2.5-3.0
1.4-1.8 1.25-1.45
1.0-1.1
1.1-1.4 1.15-1.3 1.0-1.1
防雷与 接 地
防雷与 接 地
当施工现场与外电线路共用 同一供电系统时，电气设备的接 地、接零保护应与原系统保持一 致。不得一部分设备做保护接零， 另一部分设备做保护接地。
防雷与 接 地
采用TN系统做保护接零时， 工作零线（N线）必须通过总漏电 保护器，保护零线（PE线）必须 由电源进线重复接地处或总漏电 保护器电源侧零线处，引出形成 局部TN-S接零保护系统。（如下
配电线 路
电缆线路应采用埋地或架 空敷设，严禁延地面明设，并 应避免机械损伤和介质腐蚀。 埋地电缆路劲应设方位标志。
配 电 箱 及 开关箱
每台用电设备必须有各自专用 的开关箱，严禁用同一个开关箱 直接控制2台及2台以上用电设备 （含擦座）。
配 电 箱 及 开关箱
配电箱的电器安装板上必须分设N线端 子板和PE线端子板。N线端子板必须与金 属电器安装板绝缘；PE线端子板必须与金 属电器安装板做电气连接
临时用电管理
临时用电工程必须经编制、审 核、批准部门和使用单位共同验 收，合格后方可投入使用。
临时用电管理
临时用电工程定期检查应 按分部、分项工程进行，对安 全隐患必须及时处理，并应履 行复查验收手续。
在建工程（含脚手架）的周边与架 空线路的边线之间的最小安全操作距 离：
外电线路电压等 <1 1-10 35- 220 330-
机械设备高度（m）
≥50 ≥32 ≥20
≥12
防雷与 接 地
做防雷接地机械上的电气设备， 所连接的PE线必须同时做重复接地， 同一台机械电气设备的重复接地和 机械的防雷接地可用同一接地体， 但接地电阻应符合重复接地电阻值 的要求。
相别 L1(A) L2(B) L3(C)
N
配电室及自备电源
母线涂色
（m）
1.7 2 2.5 4
5
6
防雷与 接 地
在施工现场专用变压器的供电的TN-S 接零保护系统中，电气设备的金属外壳 必须与保护零线连接。保护零线应由工 作接地线、配电室（总配电箱）电源侧 零或总漏电保护器电源侧零线处引出TN-S接零保护系统示意图
进出线中的N线必须通过N线端 子板连接；PE线必须通过PE线端子 板连接。
配 电 箱 及 开关箱
配电箱、开关箱内电器安装尺寸选择值
间距名称 并列电器（含单极熔断器）间 电器进、出现瓷管（塑料管）孔与电器边沿间 上、下排电器进出线瓷管（塑料管）孔间 电器进、出现瓷管（塑料管）孔至板边
电器至板边
最小净距
配电室及自备电源
发电机组电源必须与外电线 路电源连锁，严禁并列运行。
发电机组并列运行时，必须装 设同期装置，并在机组同步运行 后在向负载供电。
配电线 路
电缆中必须包含全部工作芯线 和用作保护零线或保护线的芯线。 需要三相四线制配电的电缆线路 必须采用五芯电缆。
五芯电缆必须包含蓝、绿/黄二种 颜色绝缘芯线。淡蓝色芯线必须用作 N线；绿/黄双色芯线必须用作PE线， 严禁混用。
施工现场临时用电安全技术规
施工现场临时用电安全技术规
范是针对施工现场临时用电安全进行管理和规范的文件。
下面是关于施工现场临时用电安全技术规范的一般内容：
1. 施工现场临时用电系统应按照国家规定和相关标准进行设计、施工和验收。
2. 施工现场临时用电系统的供电方式应符合电力部门的规定，并保证供电可靠、安全。
3. 施工现场临时用电设备（如电缆、插座、配电箱等）应符合国家标准，具有合格的安全保护装置。
4. 施工现场临时用电设备的安装位置应符合安全要求，远离易燃物、易爆物及其他危险源。
5. 施工现场临时用电设备应定期检查和维护，确保正常运行和安全使用。
6. 施工现场临时用电设备的接地应符合规范要求，保证用电设备的安全接地。
7. 施工现场临时用电设备的电气线路应合理布置，避免交叉布线和暴露在人员活动区域。
8. 施工现场临时用电设备的电线电缆应符合规定的规格和材料要求，保证电线电缆的电气安全性能。
9. 施工现场临时用电设备使用过程中应加强监管和管理，禁止私接乱拉电源和随意改动用电设备。
10. 施工现场临时用电设备的拆除和回收应按照规范进行，确保安全，并妥善处理废弃物。
以上是关于施工现场临时用电安全技术规范的一般内容，具体的规范和要求可能会因地区和具体情况而有所不同。
在施工现场临时用电安全管理中，应严格按照相关规范进行操作，确保施工现场临时用电的安全性能。
新版施工现场临时用电安全技术规范
在TN系统中，保护零线每一处重 复接地装置的接地电阻值不应大于 10Ω。在工作接地电阻值允许达到 10Ω的电力系统中，所有重复接地的 等效电阻值不应大于10Ω。
整理课件
18
防雷与 接 地
施工现场内机械设备及高架设施 需安装防雷装置的规定
地区年平均雷暴日（d）
≤15 >15, <40 ≥40,<90
整理课件
38
外电线路电压等级 ≤10 35 110 220 330 500 （kV）
最小安全操作距离
（m）
1.7 2 2.5 4
5
6
整理课件
9
防雷与 接 地
在施工现场专用变压器的供电的TN-S 接零保护系统中，电气设备的金属外壳 必须与保护零线连接。保护零线应由工 作接地线、配电室（总配电箱）电源侧 零或总漏电保护器电源侧零线处引出 。 （如下图）
6.0
1-10
35
7.0
7
整理课件
7
外电线路及电气设备防护
起重机与架空线路边线的最小安全距离
电压（kV） 安全距离 沿垂直方向 沿水平方向
<1 10 35 110 220 330 500
1.5 3
4
5
6
7 8.5
1.5 2 3.5 4
6
7 8.5
整理课件
8
外电线路及电气设备防护
防护设施与外电线路之间的最小安全距离
电器至板边
最小净距
30 15A,30 20-30A,50 60A及以上，80
25
40
40
整理课件
29
配 电 箱 及 开关箱
开关箱中漏电保护器的额定漏电 动作电流不应大于30mA, 额定漏电 动作时间不应大于0.1 s
新版施工现场临时用电安全技术规范
配 电 线 路
电缆线路应采用埋地或架
空敷设，严禁延地面明设，并 应避免机械损伤和介质腐蚀。
埋地电缆路劲应设方位标志。
配
电
箱
及
开 关 箱
每台用电设备必须有各自专用
的开关箱，严禁用同一个开关箱 直接控制2台及2台以上用电设备
（含擦座）。
配
电
箱
及
开 关 箱
配电箱的电器安装板上必须分设N线端 子板和PE线端子板。N线端子板必须与金 属电器安装板绝缘；PE线端子板必须与金 属电器安装板做电气连接 进出线中的N线必须通过N线端 子板连接；PE线必须通过PE线端子 板连接。
配
电
箱
及
开 关 箱
配电箱、开关箱内电器安装尺寸选择值
间距名称 并列电器（含单极熔断器）间 电器进、出现瓷管（塑料管）孔与电器边沿间 上、下排电器进出线瓷管（塑料管）孔间 电器进、出现瓷管（塑料管）孔至板边 电器至板边 最小净距 30 15A,30 20-30A,50 60A及以上，80 25 40 40
配
电
箱
及
开 关 箱
开关箱中漏电保护器的额定漏电
动作电流不应大于30mA, 额定漏电
动作时间不应大于0.1 s
配
电
箱
及
开 关 箱
总配电箱中漏电保护器的额定
漏电动作电流应大于30mA, 额定 漏电动作时间应大于0.1 s，但其
额定漏电动作电流与额定漏电动
作时间的乘积不应大于30mA.s
配
电
箱
及
开 关 箱
<1
10
35
110
220
330
500
外
电
施工现场临时用电安全规范
施工现场临时用电安全规范
主要有以下几点：
1. 临时用电设备必须符合国家标准和规定，并经过专业机构检测合格后方可使用。
2. 临时用电设备必须由专业人员安装、操作和维护，并进行定期检测和维修。
3. 临时用电设备应与建筑物主体电力系统相互隔离，采用专用线路和设备。
4. 临时用电线路应采用专用的电缆或电线，且必须经过保护措施，如使用护套、护管等防护设施。
5. 临时用电设备应设置漏电保护装置，确保电流异常时能及时切断电源。
6. 临时用电设备应按规定设置过载保护装置，以保证电流不超过设备的额定负荷。
7. 临时用电设备应定期进行维护和检查，及时发现并排除潜在的安全隐患。
8. 临时用电设备应设置明显的警示标志和告示牌，提醒人员注意电气安全。
9. 在施工现场应设置专门的用电区域，并保持良好的通风条件，防止电气设备过热和引发火灾。
10. 施工人员必须经过必要的安全培训和教育，了解临时用电安全知识，并定期进行安全演练。
11. 在施工现场应设置应急电源和灭火设备，以防电力故障和火灾事故的发生，保障人员的安全。
12. 临时用电设备的操作和使用必须符合施工现场安全管理的要求和规定，严禁违反规定和私拉乱接电线电缆。
需要注意的是，以上安全规范仅供参考，具体要根据当地法规和规定进行执行。
在施工现场使用临时用电时，一定要严格遵守相关的安全规定，确保施工现场人员的安全。
施工临时用电安全技术规范
施工临时用电安全技术规范
以下是施工临时用电安全技术规范的一些建议和注意事项：
1. 设立专门的临时用电区域：在施工现场设置专用的临时用电区域，区分开施工现场和生活区域，避免交叉干扰。
2. 接地保护：临时用电设备应采取正确的接地保护措施，确保设备的安全运行。
接地电阻应符合规定标准。
3. 电缆敷设：电缆敷设应采取专用的电缆桥架或电缆槽，避免电缆在施工过程中被破坏或擦伤，造成电气事故。
4. 电气设备检查：施工过程中，对临时用电设备进行定期检查和维护，保持设备的正常运行。
如发现设备存在安全隐患，应及时进行维修或更换。
5. 用电负荷控制：在临时用电设备连接前，应计算用电负荷，确保不超过临时用电设备的额定电流。
避免过载或短路造成设备损坏或触电事故。
6. 用电设备防护：使用临时用电设备时，应正确选择和使用适应设备的电器保护装置，避免电气火灾和电流过大造成的设备损坏。
7. 用电设备维护与绝缘：临时用电设备应定期进行维护保养，确保设备的正常运行。
绝缘材料和装置应符合规范要求，确保安全使用。
8. 用电现场安全警示标志：在临时用电现场设置合适的安全警示标志，明确标示电源的位置、电压等信息，提醒人员注意电气安全。
9. 专人管理：对临时用电设备的使用和管理，应有专人负责，并定期进行检查和记录，确保设备的正常运行和安全使用。
10. 地址及应急电话：在临时用电现场设置明显的地址标志和应急电话，便于紧急情况下的报警和救援。
以上是一些施工临时用电安全技术规范的建议，在实际应用中，还需根据具体的施工现场和设备特点，制定详细的安全操作规程和应急预案，确保安全施工。
施工现场临时用电安全技术规范

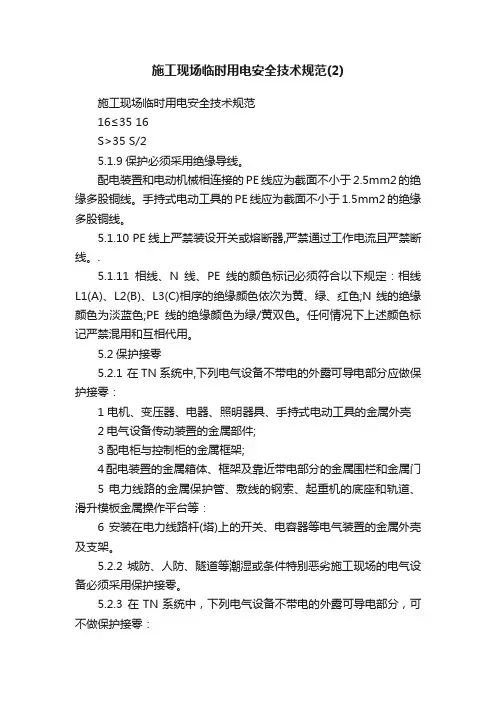

施工现场临时用电安全技术规范(2) 施工现场临时用电安全技术规范 16≤35 16 S>35 S/2 5.1.9保护必须采用绝缘导线。 配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。 5.1.10 PE线上严禁装设开关或熔断器,严禁通过工作电流且严禁断线。. 5.1.11相线、N线、PE线的颜色标记必须符合以下规定：相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色;N线的绝缘颜色为淡蓝色;PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。 5.2保护接零 5.2.1 在TN系统中,下列电气设备不带电的外露可导电部分应做保护接零： 1 电机、变压器、电器、照明器具、手持式电动工具的金属外壳 2电气设备传动装置的金属部件; 3配电柜与控制柜的金属框架; 4配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门 5 电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等： 6 安装在电力线路杆(塔)上的开关、电容器等电气装置的金属外壳及支架。 5.2.2 城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。 5.2.3 在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零： 1 在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳(当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外); 2 安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。 5.3接地与接地电阻 5.3.1 单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4Ω。 单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于1叭。 在土壤电阻率大于1Ωm的地区，当达到上述接地电阻值有困难时，工作撞地电阻值可提高到30Ω。 5.3.2 TN系统中的保护零线除必须在配电室或总配电箱处做重复撞地外，还必须在配电系统的中间处和末端处做重复接地。 在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。 5.3.3 在TN系统中，严禁将单独敷设的工作零线再做重复接地。 5.3.4 每一接地装置的接地线应采用1根及以上导体，在不同点与接地体做电气连接。 不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。 接地可利用自然接地体，但应保证其电气连接和热稳定。 5.3.5 移动式发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。 5.3.6 移动式发电机系统接地应符合电力变压器系统接地的要求。下列情况可不另做保护接零： 1 移动式发电机和用电设备固定在同一金属支架上供给其他设备用电; 2 不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m，且供、用电设备的金属外壳之间有可靠的电气连接时。 5.3.7 在有静电的.施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于100Ω，高土壤电阻率地区不应大于1000Ω。 5.4防雷 5.4.1 在土壤电阻率低于200Ωm区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接： 5.4.2 施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按表5.4.2中地区年均雷暴日(d)应按本规范附录A执行。 当最高机械设备上避雷针(接闪器)的保护范围能覆盖其他设备,且又最后退出现场，则其他设备可不设防雷装置。 确定防雷装置接闪器的保护范围可采用本规范附录B的滚球法。 表5.4.2施工现场内机械设备及高架设施需安装防雷装置的规定 地区年平均雷暴日(d) 机械设备高度(m) ≤15 ≥50 >15，<40 ≥32 ≥40，<90 ≥20 ≥90及雷害特别严重地区 ≥12 5.4.3机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。 5.4.4机械化设备上的避雷针(接闲器)长度应为1~2m。塔式起重机可不另设避雷针(接闪器)。 5.4.5安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路，宜采用铜管敷设。钢管与该机械设备的金属结构体应做电气连接。 5.4.6施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。 5.4.7做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。 6 配电室及自备电源 6.1 配电室 6.1.1配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。 6.1.2 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。 6.1.3配电室和控制室应能自然通风和动物进入的措施。并应采取防止雨雪侵入和动物侵入的措施。 6.1.4 配电室布置应符合下列要求： 1配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m; 2 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于o.8m，双列背对背布置不小于].5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少o.2m; 3 配电柜侧面的维护通道宽度不小于lm; 4 配电室的顶棚与地面的距离不低于3m; 5 配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离; 6 配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m; 7 配电室围栏-亡端与其正上方带电部分的净距不小O.075m; 8 配电装置的上端距顶棚不小于o.5m; 9 配电室内的母线涂刷有色油漆，以标志相序方向为基准，其涂色符合表6.1.4规定; 10 配电室的建筑物和构筑物的耐火等级不低于3级，室内配电砂箱和可用于扑灭电气火灾的灭火器。 表6.1.4母线涂色 相别颜色垂直排列水平排列引下排列 L1(A) 黄上后左 L2(B) 绿中中中 L3(C)红下前右 N 淡蓝 - - - 11配电室的门向外开，并配锁; 12配电室的照明分别设置正常照明和事故照明。 6.1.5配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。 6.1.6配电柜应设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。 6.1.7配电柜应编号，并应有用途标记。 6.1.8配电柜或配电线路停电维修时，应挂接地线，应悬挂“禁止合闸、有人工作”停电标志着牌。停送电必须由专人负责。 6.1.9配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。 6.2 230/400V自备发电机组 6.2.1发电机组及其控制、配电、修理室等可分开设置;在保证电气安全距离和满足防火要求情况下可合并设置。 6.2.2发电机组的排烟管道必须伸出室外。发电机组及其控制、配电室内必须配置可用于扑灭电气火灾的灭火器，严禁存放贮油桶。 6.2.3发电机组电源必须与外电线路电源连锁，严禁并列运行。 6.2.4发电机组应采用电源中性点直接接地的三相四线制供电系统和独立设置TN-S接零保护系统，其工作接地电阻值应符合本规范第5.3.1条要求。 6.2.5发电机控制屏宜装设下列仪表： 1交流电压表; 2交流电流表; 3有功功率表; 4 电度表; 5功率因数表; 6 频率表; 7直流电流表。 6.2.6 发电机供电系统应设置电源隔离开关及短路，电保护电器。电源隔离开关分断时应有明显可见分断。 6.2.7 发电机组并列运行时，必须装设同期装置，并在机组同步运行后再向负载供电。 7 配电线路 7.1架空线路 7。1.1架空线必须采用绝缘导线。 7.1.2 架空线必须架设在专用电杆上，严禁架设在树木架及其他设施上。 7.1.3 架空线导线截面的选择应符合下列要求： 1 导线中的计算负荷电流不大于其长期连续负荷允许载流量。 2 线路末端电压偏移不大于其额定电压的5%。 3 三相四线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。 4按机械强度要求，绝缘铜线截面不小于lOmm2，绝缘铝线截面不小于16mm2。 5 在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16~12，绝缘铝线截面不小于25nan2。 7.1.4 架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50%，且一条导线应只有一个接头。 在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。 7.1.5 架空线路相序排列应符合下列规定： 1 动力、照明线在同一横担上架设时，面向负荷从左侧起依次为L1、N、L2、L3、PE; 2 动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3;下层横担面向负荷从左侧起依次为L1(L2、L3)、N、PE。
