我国PC钢棒生产情况简介
我国PC钢棒生产情况简介
PC钢棒（Steel Bar for Prestressed Concrete）又称预应力混凝土用钢棒，西欧称之为HI-BOND WIRE，日本俗称乌龙棒(ULBON)，通常所说的预应力钢材有两大类:一类是用冷变形方法生产的，包括冷拔或冷轧成型、加工硬化状态或去应力稳定化状态使用的预应力钢材。
这种预应力钢筋采用高碳钢制作，可以达到很高的强度，其主要问题是耐腐蚀性能很差，塑性低，拉断断口全部是脆性的。
第二类是经过热处理强韧化的高强度预应力钢筋。
它是以中低碳低合金钢热轧盘圆为原材料（原始组织为珠光体＋铁素体），经少许冷拔或冷轧加工后进行调质处理得到的一种高强度低合金结构钢。
这种钢棒具有强度高，松弛率低，外形为连续螺旋沟槽，与混凝土握裹力强，具有7股钢绞线相同的粘接性，综合力学性能好，耐曲折寿命长的特点，由于采用的是低碳钢具有良好的焊接性能，非常适合于点焊编笼，成型制造管桩，产品可成卷交货，卷重可达一吨以上，因成品卷取在弹性范围内，松卷后会自动伸直而无需再矫直，镦锻性能好，现场施工可以端部镦头，滚丝预张拉，锚固方便。
PC钢棒在国外已被广泛应用于高强度预应力混凝土离心管桩、高层建筑地基混凝土管桩、高架桥墩混凝土管桩、电杆、铁路轨枕等预应力构件中。
国产预应力钢材的应用领域已从铁路、公路拓展为建筑、水利、能源及岩土锚固等工程领域。
典型工程有同济大学图书馆、上海电视塔、北京西客站、世博园展馆、沈大高速公路、郑州黄河大桥、虎门大桥、江阴大桥、三峡水利工程、黄河小浪底水利工程、秦山核电站二期工程等。
国产预应力钢材在上述预应力混凝土工程施工中均作为主筋约承受其公称抗拉强度的70%以上的载荷。
据调查港口、桥梁建设采用预应力混凝土离心管桩可以用管桩机直接打入海底、江底、河底等，显著提高了施工速度，降低了施工难度，提高并保证了施工质量，大幅度降低了施工费用。
预应力混凝土管桩应用于高层建筑地基与现有建筑地基相比，节约钢材60%，提高了建筑速度，改进了建筑质量。
目前PC钢棒成品规格在6mm~13mm之间，有三头至六头凹螺纹、带直肋、螺旋肋的阳螺纹及月牙痕等系列的产品。
我国在原冶金行业
标准TB/T111-1997《预应力混凝土钢棒》的基础上合并修订了GB/T5223.3，该标准基本上借鉴日本工业标准JISG3137-1994《细径异型PC钢棒》。
PC钢棒的主要技术指标：抗拉强度级别1080，1230，1420，1570MPa，屈服强度为930，1080，1280，1420MPa。
PC钢棒最早于1956年由日本高周波热炼株式会社研制成功，1962年解决了镦头技术，1964年用于预应力混凝土管桩生产中并申请了专利。
1977年日本制定了PC钢棒的标准，标准号为JISG3109。
由于该公司技术保密，不卖设备，只卖产品。
我国从日本引进PHC高强度预应力管桩生产线时，必须进口PC钢棒才能生产管桩。
20世纪70年代专利保护到期之后，日本相继将产品延伸至韩国、台湾等地，工业发达国家开始试制和试用，并产生国际标准。
英国Radyne公司和法国OTT公司联手合作，推出了生产这种PC钢棒的连续线，专供亚洲市场，其设备已销往泰国、韩国、马来西亚、中国，德国SKET 公司也推出了自己的PC钢棒连续生产线，供亚洲市场。
预应力钢棒20世纪80年代中期引入我国。
由于当时国内生产设备自动化程度比较低、工序不连续，使得早期开发出的国产预应力钢棒产品的生产效率很低、成本较高、难以形成规模生产。
随着我国改革开放和经济建设的不断深入，“八五”期间，国内几家企业相继与科研院所一同研制出了自动化程度较高的连续化预应力钢棒生产线，但由于控制系统的协调性和设计的欠缺而难以实现预期效果。
“九五”期间，国内对建筑用钢材的质量标准有了一定的认识，逐步引进预应力钢棒生产线。
1994年国内引进了第一条PC钢棒生产线，以后短短数年间国内几家企业相继从国外引进了10条预应力钢棒生产线，加上新上马的和整修后的20余条国产线，1996年年产量迅速达到20余万吨。
1999年以后，由于南方沿海一带经济建设的加速，建筑业迅猛发展，使预应力钢棒的市场活跃起来，使得原停产或半停产的生产线被重新启动，随着PC钢棒生产质量的不断提高和人们对建筑钢材高性能价格比带来的一系列好处的深入认识，其应用越来越普遍，产量也在稳步地增长。
2000年广东省建设厅出台强制性文件规定，凡建造楼房必须打管桩(管桩必须要用PC钢棒)。
该产品较大发展是2004年以后
北方地区设计采用，使该产品在国内多数地区得到应用，尤其在沿海地区用量较大。
据统计，目前中国PC钢棒生产能力已达200万吨以上。
自九十年代中后期，国内PC钢棒生产线建设立足国内，目前近200条生产线中约90％为国内制造。
在所有设备供应商中浙江大学三伊公司、天津金能公司、保定红星占有绝大部分市场分额，核心设备中电源国产设备已与国外同类设备技术水平基本一致
PC钢棒生产线是以晶闸管中频感应加热和超音频感应加热电源为核心，采用淬火回火温度闭环、钢棒的张力闭环方式，通过PLC可编程序逻辑控制器集中控制，完成系统的工艺控制，钢棒产品国内外技术、质量水平基本一致。
目前该行业很少由国有企业经营，据了解规模较大的企业年产20余万吨（20条生产线），国内市场竞争比较激烈，一般情况行业平均利润约300～400元/吨。
唐钢股份有限公司技术中心 2008年9月。
青钢产品
优质碳素结构钢热轧圆钢现执行标准为GB/T699-1999、GB/T702-2004。
优质碳素结构钢主要用于轴类的冷、热切削加工，同时也用于建筑工程结构中。
2002年度青钢牌热轧型钢获青岛市名牌产品称号。
碳素结构钢主要分为盘条和圆钢。
现执行GB/T700 –2006及相应产品标准。
我公司生产的Q195、LS08、1008等盘条主要用于拉丝，Q235盘条多用于建筑及冷轧带肋钢筋用母料。
高速线材轧机生产的产品具有盘重大，表面氧化铁皮少，尺寸公差小等特点。
低碳钢无扭控冷热轧盘条1999年以来为山东省名牌产品；热轧盘条获2002年度青岛市名牌产品称号；2004年度获全国用户满意产品、冶金产品实物质量“金杯奖”。
圆钢力学性能优质碳素钢热轧盘条现执行GB/T4354及企业标准。
主要牌号有45～80、SWRH42A～82A、SWRH42B～82B。
该钢种经调质处理后有较高的综合力学性能，用于制造钢钉、机械零件。
高碳钢盘条有较高的强度、硬度、弹性和耐磨性，常用于制造钢丝绳、弹簧、胎圈钢丝等。
我公司生产的优质碳素钢热轧盘条，2002年度荣获冶金产品实物质量金杯奖；2007度年获“中国名牌”称号。
焊接用钢盘条现执行GB/T3429-2002及内控标准。
青钢焊接用钢盘条可生产焊条、气保焊丝、埋弧焊丝等。
牌号主要有H08A、ER50-6（E）、H08Mn2SiA、H08MnA等。
年产上百万吨，具有较高市场占有率，用户数量达120余家，国内畅销20个省市，产品远销海内外。
近几年，又相继开发了ER50-C、ER50-G、EH14、EM12K等特种焊丝，更好地满足了用户要求。
2001年产品由中国钢铁协会授予冶金产品实物质量“金杯奖”；气体保护焊丝用钢盘条获“山东省名牌”，2003年被再次确认；青钢的焊条钢H08A生产由来已久，深受广大用户欢迎， 1997年度实现全连铸后，青钢的连铸焊条钢H08A率先被市场认可，被国家经贸委认定为“国家级新产品”，并获省冶金科技进步奖、市优秀新产品奖；我公司生产的∮5.5mm的ER50-6 E焊接用钢盘条成份、钢质、金相组织、机械性能等比较均匀、稳定；盘条在较高拉速下，不经中间退火可直接拉拔至φ1.0mm的成品；焊接飞溅少，焊缝平整美观强度高，达到国内先进水平，1999年和2000年分别获省冶金科技进步奖及市优秀新产品奖。
高速线材厂生产的产品北京首钢股份公司高速线材厂生产
钢帘线钢协议
钢帘线
11
易切钢
Y12SnＹ４５Ｓn
Ф6.5-Ф8
易切钢协议
易切削结构钢
12
合金结构钢
20Mn2
Ф6.5-Ф8
GB/T3077-1999合金结构钢
合金结构钢
13
弹簧钢
50CrVA
Ф6.5-Ф8
GB/T1222-1984弹簧钢
弹簧钢
14
矿用高强度圆环链钢
25MnV
Ф6.5-Ф8
建筑
3
焊接用钢盘条
H08A、H10Mn2、H08MnA、ER50-6、ER70S-6、H08MnSiCuCrNi、GHS-60、GHS-70、SWRY11
Ф5.5、Ф6.0、
Ф6.5
GB/T3429-2002焊接用钢盘条
GB/T8110-1995 气体保护电弧焊用碳钢、低合金钢焊丝
焊条、焊丝
4
优质碳素钢热轧盘条
北京首钢股份有限公司高速线材厂生产的产品介绍
序号
产品名称
牌号
规格
执行标准
用途
1
低碳钢热轧圆盘条
Q235
Ф5.5-Ф14
GB/T701-1997低碳钢热轧圆盘条
建筑
2
钢筋混凝土用热轧带肋钢筋
HRB335、HRB400
Ф8-Ф10
GB1499-1998钢筋混凝土用热轧带肋钢筋
Q/SGZGS53.4-2002 带肋钢筋——第4部分:HRB400抗震钢筋
30-80、65Mn
Ф5.5-Ф14
GB/T4354-1994优质碳素钢热轧盘条
Q/SGZGS311-2002优质中高碳钢热轧盘条
金属制品钢丝绳钢绞线
编笼滚焊对PC钢棒性能的影响
国内生产 的 Ｐ Ｃ钢棒一般采用 ３Ｍ Ｓ 盘条作 ０ ｎｉ 原料 ， 从钢棒供货状态来看均能满足 Ｙ ／ 一１９ Ｂ １ｌ ９７ １ 要求 ， Ｐ 但 ｃ钢棒在使用 中张拉 断裂 、 蒸养断裂现象
时有发 生 。笔 者对 此进 行 了深入研 究 。
５ ％的要求是不够的。
２ 试 验
从管桩的生产流程来看， 镦头 和滚焊操作都会 在钢棒的局部产生 高温 ， 特别是滚焊会使钢棒表 面 局部熔化 ， 使钢棒的性 能发生变化 ， 因此 ， 管桩生产 厂仅控制钢棒镦头强度 和滚焊后 强度 下降不超 过
电流上升， 钢棒强度及延伸率呈下降趋势。
表 １ 滚焊 电流对钢棒性 能影 响
在编笼时 ， 缠筋在头尾部一般缠绕较密 ， 此时就 存在滚焊时间不 问的问题 ， 具体表现在滚焊点距离
的变 化 上 ， 种 工 艺操 作 对 钢 棒 性 能 影 响 见 表 ２ 这 。
从表 ２的数据来看 ， 滚焊时间愈长 ， 钢棒强度变化不 大， 延伸率下降趋势愈明显 。
Ａｂ ｔａ ｔ Ｔ ｅ ｅｏ ｇ ｔ ｎ ｒ ｄ ｃ ｉｎ ａ ｔｒｒｎ ｌ ｉ ｇｏ ａ ｉ ｇ ｃ ｇ ｆＰ ｔｅ ａ ｉ ａ ｓ ｏ ａ ｒ ａ ｉｇ ｉ ｈ ｓ ｒ ｃ ｈ ｌｎ ａｉ ｅ ｕ ｔ ｆ ｉ ｇｗｅｄ ｎ ｆ ｏ ｏ ｅ ｗｅ ｖｎ ａ ｅ ｏ Ｃ ｓｅ ｌｂ ｒ ｉ ｍａｎ ｃ ｕ ｅｆ ｒｂ ｒｂ ｅ ｋ ｎ ｎ ｔ ｅ ｓ
为了研究滚焊对钢棒性能的影 响， 将钢棒剪切 ２ｍ左右在编笼机上滚焊后拆筋 ， 然后再进行拉伸
试验 ， １ 每 种滚焊工艺都取 ３ 个以上样品进行试验。
２ １ 试 验数 据及 分析 ．
１ 管桩生产流程 管桩生产工艺 ： 钢棒定 长下料 （ 长度 误差小 于 ２ ｍ） ｍ 一镦头 （ 镦头后强 度下降不超过 ５ 一 滚 ％） 焊编笼（ 滚焊后强度下 降不超过 ５ 一 喂混凝土 ％） 一合模一 张拉一离心 蒸养一 高压蒸养一 脱模
关于编制PC钢棒制造项目可行性研究报告编制说明
PC钢棒制造项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制PC 钢棒制造项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。
2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国PC钢棒制造产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (11)2.5PC钢棒制造项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (12)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4PC钢棒制造项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。
PC钢棒

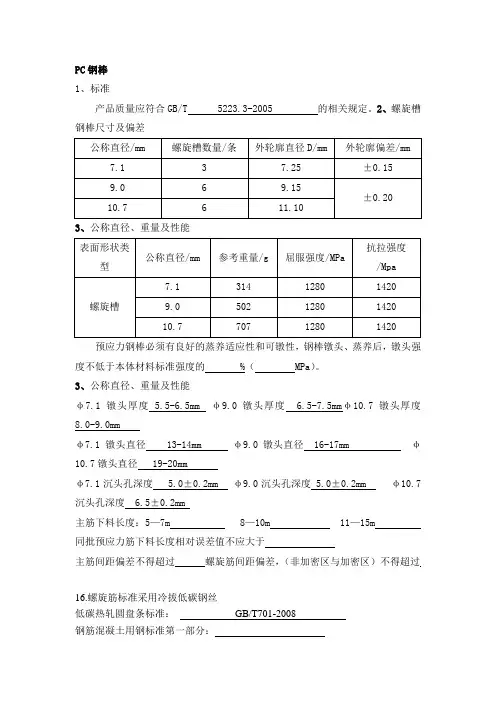

PC钢棒
1、标准
产品质量应符合GB/T 5223.3-2005 的相关规定。
2、螺旋槽
钢棒尺寸及偏差
3、公称直径、重量及性能
预应力钢棒必须有良好的蒸养适应性和可镦性，钢棒镦头、蒸养后，镦头强
度不低于本体材料标准强度的 %（ MPa）。
3、公称直径、重量及性能
φ7.1镦头厚度 5.5-6.5mm φ9.0镦头厚度 6.5-7.5mmφ10.7镦头厚度
8.0-9.0mm
φ7.1镦头直径 13-14mm φ9.0镦头直径 16-17mm φ
10.7镦头直径 19-20mm
φ7.1沉头孔深度 5.0±0.2mm φ9.0沉头孔深度 5.0±0.2mm φ10.7
沉头孔深度 6.5±0.2mm
主筋下料长度：5—7m 8—10m 11—15m 同批预应力筋下料长度相对误差值不应大于
主筋间距偏差不得超过螺旋筋间距偏差，（非加密区与加密区）不得超过
16.螺旋筋标准采用冷拔低碳钢丝
低碳热轧圆盘条标准：GB/T701-2008
钢筋混凝土用钢标准第一部分：
混凝土制品用冷拔低碳钢标准：
19.螺旋筋冷拔试验：
Φ4.0线材成型：第一道工序用 5.95mm 模拉、第二道工序用 5.1mm 的模拉、第三道工序用 4.5mm 的模拉、第四道工序用 4.0mm 模拉到成型。
Φ5.0线材成型：第一道工序用5.95mm模拉、第二道工序用直经5.5mm 模拉、第三道工序用 5.0mm 模拉拉丝时第一道去除氧化皮后用的是猪油，第二道用的是拉丝粉。
PC钢棒生产工艺控制技巧

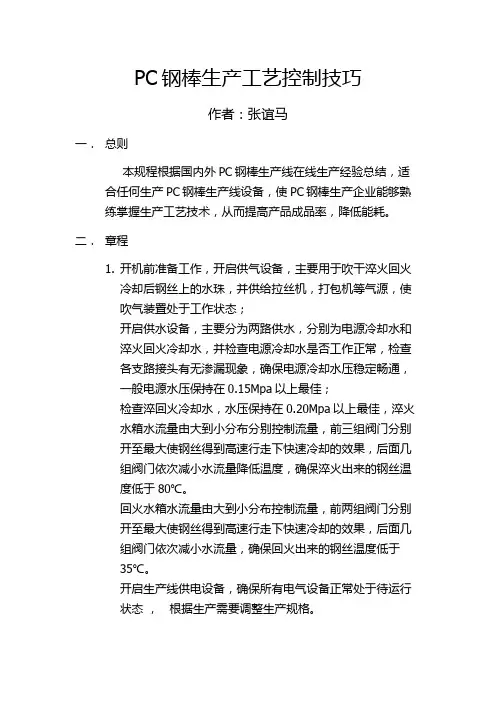

PC钢棒生产工艺控制技巧作者：张谊马一．总则本规程根据国内外PC钢棒生产线在线生产经验总结，适合任何生产PC钢棒生产线设备，使PC钢棒生产企业能够熟练掌握生产工艺技术，从而提高产品成品率，降低能耗。
二．章程1.开机前准备工作，开启供气设备，主要用于吹干淬火回火冷却后钢丝上的水珠，并供给拉丝机，打包机等气源，使吹气装置处于工作状态；开启供水设备，主要分为两路供水，分别为电源冷却水和淬火回火冷却水，并检查电源冷却水是否工作正常，检查各支路接头有无渗漏现象，确保电源冷却水压稳定畅通，一般电源水压保持在0.15Mpa以上最佳；检查淬回火冷却水，水压保持在0.20Mpa以上最佳，淬火水箱水流量由大到小分布分别控制流量，前三组阀门分别开至最大使钢丝得到高速行走下快速冷却的效果，后面几组阀门依次减小水流量降低温度，确保淬火出来的钢丝温度低于80℃。
回火水箱水流量由大到小分布控制流量，前两组阀门分别开至最大使钢丝得到高速行走下快速冷却的效果，后面几组阀门依次减小水流量，确保回火出来的钢丝温度低于35℃。
开启生产线供电设备，确保所有电气设备正常处于待运行状态，根据生产需要调整生产规格。
2.开机工作，完成PC钢棒生产整个生产过程紧张有序，必要时小跑完成工作，开机前确保拉力试验机等检验设备处于待运行状态，确保最快时间得到开机后的检验数据，减少次品废品产生，开机前生产人员准备就位，放线一人，收线一人集中控制一人，检验一人（可以和控制共一人），一般生产线每条线3-4人就可生产。
3.温度和线速度控制，每条PC钢棒生产线都有规定的额定速度，就是最大生产能力，根据实际使用情况和各原料生产厂家材质差异，我们一般比额定速度每分钟低5-10米运行为最佳，PC钢棒的淬火温度一般在860-950℃，回火温度一般在380-460℃，如何匹配合理的温度和线速度，关键看检验数据，一般速度恒定下，不同厂家的原料加热温度也不同，开机时淬火温度一般比较高，等检验结果出来看，如果强度控制在1450-1550之间，延伸率在9%时，国标要求大于7%，比国标大2%，此时可以降低淬火温度10-15℃左右，回火暂时微调降低3-5℃，此时得出的结果延伸率应该在8%左右，这样在恒速下降低了加热功率，同样得到比国标高的结果，这就是合理的速度，得到合理的工艺温度，从而达到最经济的能耗，生产出优质的产品，使温度与速度合理化生产，以此类推为工艺控制点做记录，以便以后随时调出数据，任何规格，任何厂家原料都能生产自如，随机应变。
30MnSi质量分析与改进
30MnSi质量分析与改进刘建萍（技术中心）摘要：本文针对PC钢棒加工制作、预应力高强度混凝土管桩加工制作以及30MnSi盘条常见的质量问题进行分析，提出了30MnSi盘条生产控制方面的改进措施。
关键词：PC钢棒 30MnSi 改进1 前言30MnSi盘条是用于加工制作PC钢棒的一种典型材料，PC钢棒是用于加工制作预应力高强度混凝土管桩的一种材料，预应力高强度混凝土管桩是一种广泛用于高层建筑、港口码头等基建工程的重要材料，具有节约用材、承载能力大、抗弯曲性能好、抗震力强、易于打桩、施工周期短等特点。
本文针对30MnSi加工制作 PC钢棒、PC钢棒加工制作预应力高强度混凝土管桩的工艺特点以及30MnSi 盘条常见的质量问题进行分析，提出了30MnSi盘条生产控制方面的改进措施。
2 PC钢棒的生产2.1、PC钢棒生产工艺流程：30MnSi盘条—→冷拉拔（除磷）—→冷刻痕—→加热（850～950℃）—→淬火（冷却到室温）—→回火（加热到400℃左右）—→冷却到室温—→集卷、打包—→产品检验—→入库2.2、PC钢棒工艺流程图示2.3、PC钢棒按GB/T5223.3-2005的要求验收交货，要求有较高的强度、韧性、抗冲击能力、良好的焊接、热镦性能。
3 预应力管桩的生产3.1、预应力管桩生产工艺流程：PC钢棒卷—→开卷、调直、定尺—→端头热镦—→与普碳钢旋转搭接电焊—→端头套钢板制作钢筋网—→套模、灌浆、闭模—→预应力张拉—→离心机处理—→低温、常压蒸养—→拆模、高温、高压蒸养—→出蒸养器—→抗压强度检验—→入库3.2 预应力管桩按GB13476-1999的要求验收交货，要求有较高的强度、硬度、拥有良好的粘结性、疲劳性和抗冲击能力。
4 30MnSi主要的质量问题4.1 外形质量问题原因分析：多头是轧制生产时盘条成品中间被剪断成数段，而30MnSi盘条是要拉拔和连续生产的，所以会严重打乱PC钢棒厂的生产秩序，另外小于200Kg 的小件依据国标规定是要报废的，还有可能造成PC钢棒厂生产线停机整顿；乱线会造成开卷不顺和拉拔扭丝等缺陷；散包会造成吊运困难并影响后续生产。
FC钢棒在水泥电杆生产中应用的探讨
FC钢棒在水泥电杆生产中应用的探讨摘要：简单的分析了PC钢棒延迟脆断的原因，使用P C钢棒生产几种水泥电杆需要注意的事项和影响产品质量的原因，改变对其不利的生产工艺以提高产品质量。
关键词：PC钢棒延迟脆断钢筋骨架低等级部分预应力近几年随着原材料市场的不断发展，很多新型材料不断涌入市场，使土木工程及混凝土预制构件的生产及应用选材范围越来越广，从而不断提高构件耐久性及工程质量。
但是有些原材料虽然有诸多优点，却在生产过程中存在工艺的差异，若应用不当，会导致生产的产品存在质量问题或遗留质量隐患，所以在使用新型材料时需要经过多次的试验和验证。
预应力混凝土用钢棒(S t e e l B a r f orPre s tre s s e d Concret e), 简称PC 钢棒，采用30M n S i 盘条为原料。
具有韧性强、松弛低及良好的可焊性，在预应力混凝土管桩生产中广泛使用。
目前很多生产电杆的企业也在采用P C 钢棒生产水泥电杆，有的作为预应力主筋使用，有的代替非预应力主筋（HRB335）使用。
我p1.1 材料本身的原因造成断裂我公司曾经将春季购买的钢棒置于露天环境中，没有任何外力的作用却在次年的冬天钢棒就发生了断裂现象。
这种断裂的诱因是环境中的氢，所以又称为氢致延迟断裂。
延迟断裂中关键因素——温度能加快材料缺陷中氢的快速逸出，能够显著降低延迟裂纹的敏感性，而生产中较低的环境温度和较低的后续加工温度对钢中氢的逸出以及存在的时间是不利的，增加了钢棒氢致延迟断裂的敏感性，因此PC 钢棒的断裂在冬季多发[1]。
1.2 钢棒镦头过程造成断裂在生产过程中，设备的因素、人为因素都会导致钢棒断裂。
如在镦头过程中无论是冷镦还是热镦稍有不当都会导致镦头质量不合格。
热镦时间过快，预压应力过大，端口稍有偏斜会导致“偏头”现象，在张拉过程中主筋受力会发生径向分力造成镦头区域断裂。
热镦是采用电阻加热方式，加热的速度和镦锻缸的顶进速度不匹配会造成钢棒本身冷热区域区分明显，就好像镦头帽是镶嵌在钢棒本身上，致使镦头强度过低造成张拉时在镦头变形区与未变形区之间断裂，（100mm 以内）发生“掉帽”现象。
PC管桩PTC管桩PHC管桩三者的区别
管桩分为后张法预应力管桩和先张法预应力管桩,预应力混凝土管桩（PC管桩）和预应力混凝土薄壁管桩（PTC管桩）及高强度预应力混凝土管桩（PHC管桩).先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，主要由圆筒形桩身、端头板和钢套箍等组成。
管桩按混凝土强度等级和壁厚分为预应力混凝土管桩、预应力高强混凝土管桩代号为PC，预应力高强混凝土管桩代号为PHC.薄壁管桩代号为PTC.PC桩的混凝土强度不得低于C50砼，薄壁管桩强度等级不得低于C60，PHC桩的混凝土强度等级不得低于C80。
PCS桩和PTC桩一般采用常压蒸汽养护，一般要经过28天才能施打。
而PHC桩，脱模后要进入高压釜蒸养，经10个大气压、180度左右的蒸压养护，混凝土强度等级达C80从成型到使用的最短时间只需三、四天。
管桩按外径分为300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米、800毫米和1000毫米等规格，实际生产的管径以300毫米、400毫米、500毫米、600毫米为主钢材材料预应力混凝土用钢棒（pc 钢棒）预应力混凝土用钢棒，执行标准为YB/T111-1997，产品代号为SBPDL 1275/1420，主要规格有Ф7.1mm，ф9.0mm，ф10.7mm，ф12.6mm。
包装为盘卷。
主要特点：屈服强度高达1275 MPa，拉伸强度高达1422 MPa，延伸率良好（d8’5％）；表面有周期性变化的刻痕（3～6头螺旋凹线），与混凝土有良好的握裹力，具有与7股钢绞线一样的粘结性能；由于采用的是低碳钢，具有良好的点焊性能。
使用PC钢棒编笼，可以很方便地采用自动混焊工艺生产混凝土管桩。
有良好的镦锻性能，应用于现场施工时，可以端部镦头和滚丝；当作为钢筋整体预张拉时，锚固极为方便。
PC钢棒成品卷起是在弹性范围内，故成品松卷后会自动伸直，而无需再矫直。
该产品经过各种严格的理化检验，是螺纹钢和建筑线材的替代产品。
首钢第一线材厂机Фmm预应力混凝土用螺旋肋钢棒工艺研究
预应 力 钢棒 全称 是 预应 力 混凝 土用 钢棒 ，也
国外已被广泛应用于高强度预应力混凝土离心管 桩、电杆、高架桥墩和铁路轨枕等预应力构件中。
称Ｐ Ｃ钢棒 。Ｐ Ｃ钢棒是 由 日本高周波 热炼 株式 会社于 ２ ０世纪 ６ ０年代开 发的一种技术含 量较 高的预应力钢材 ¨ ，１６ Ｊ ９４年获准 日本专利 ，预
提高了产 品性能 。 关键 词
Ｔｈ ｎ ｅ ｔｇ ｔ ｎ ｏ ｈ ｅ Ｉ ｖ ｓｉ ａ ｉ ｆｔ ｅ ｏ
０ ｌ ｌ ｌ ａ ｂ ｅ ｒ ｏ ｎ ｌ Ｈｅｉ ｌＲｉ ｂ ｄ Ｂａ ｓｆ ｒ ｌ ｃ
Ｐ ｅ ｔ ｅ ｓ ｄ Ｃｏ ｃ ｅ ｅ ｉ ｈ ｕ ａ ｇ Ｎｏ １ Ｗ ｉ ｅ Ｒｏ ｉ ｒ ｓｒ ｓ ｅ ｎ ｒ ｔ ｎ Ｓ ｏ ｇ ｎ ． ｒ ｄ Ｍ ｌ ｌ
应力 强度 属 于 中间强 度 级 。通过 采用 先 进 的感 应
１ 车问简介
首钢第一线 材厂 （ 简称第 一线材 厂） 预应 力钢棒生产线建设 项 目于 ２０ ０８年 １月 １ 日立 ７ 项， ６月 ２条生产线主体设备到厂 ，９月 ２ 日 ６ 开始进行产品调试 ，２０ ０ ９年 １月 ７ 日完成第 １ 阶段总体调试 。该生产线可生产 的产 品有 ４ ． ，１ ７ １． 螺旋 槽 钢 棒 和 ４ ． ２ ６ｍｍ ， ０～１． ｍ 光 圆 ｓ ５０ｍ
多辊矫直一钢棒表面除污一前夹送牵引一淬火
致 了抗拉强度的下降。因此 ，要使钢棒质量满足 用户的使用要求 ，首先要控制淬火温度 。
加热一淬火保温一淬火冷却一 回火加热一 回火保 温一 回火冷却一后夹送牵引一剪切及换盘一成 品 收盘一包装一称重一标识一入库。
２ ２ 钢棒 定 尺切 断工艺 的 生产流 程 ．
